MODE D'EMPLOI MHF04X HAGER

FR notice d'utilisation - p. 2 Interphone radio

Cette notice décrit l'utilisation des références suivantes :

SC900AX Kit Interphone 1 logement 1 bouton lithium / lithium

SC901AX Kit Interphone 1 logement à code secteur / secteur

SC902AX Kit Interphone 1 logement 1 bouton lithium / secteur

SC906AX Kit Interphone 1 logement 1 bouton piles / secteur

SC100AX Poste intérieur + support + bloc secteur EU

SC101AX Poste intérieur + support recharge à pile

SC200AX Cof fret technique secteur

MHF01X Platine de rue 2 logements translucide

MHF02X Platine de rue 2 logements à code translucide

MHF03X Platine de rue 1 logement opaque

MHF04X Platine de rue 2 logements opaque

MHF05X Platine de rue 1 logement code opaque

MHF06X Platine de rue 2 logements code opaque

Avant-propos

L'interphone vous permet d'accueillir et de filtrer les visiteurs, d'effectuer une écoute sur chaque accès et de communiquer avec un autre combiné.

Vous pouvez de plus commander à distance :

• une ou plusieurs gâches électriques,
• un ou plusieurs automatismes de portail,
• un ou plusieurs automatismes de porte de garage,
• un ou plusieurs éclairages.

A tout moment, vous pouvez visualiser l'état de ces accès ou de ces éclairages sur l'afficheur du combiné.

Vous pouvez compléter cet interphone avec un ou plusieurs postes intérieurs supplémentaires (4 maximum par touche d'appel).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au

rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Sommaire

1. Présentation des touches et de l'afficheur du combiné.... 4

1.1 Description du combiné....4
1.2 Description de l'afficheur 5
1.3 Afficheur du combiné en veille....6

2. Répondre à l'appel d'un visiteur .... 6

2.1 Utilisation du combiné en mode main libre (combiné sur la base)....7
2.2 Utilisation du combiné en mode décroché (combiné hors de la base)....7

3. Mettre le combiné en mode silence 8

4. La fonction écoute .... 8

5. La fonction communication inter combinés....9

6. Commander l'accès gâche .... 10

6.1 En communication 10
6.2 Hors communication.... 11

7. Commander l'accès portail.... 13

7.1 En communication 13
7.2 Hors communication.... 14

8. Commander l'accès portillon .... 16

8.1 En communication 16
8.2 Hors communication.... 17

9. Commander un automatisme de porte de garage 19

10. Commander un éclairage 20

11. Modifier les options de fonctionnement d'ensemble de rue 21

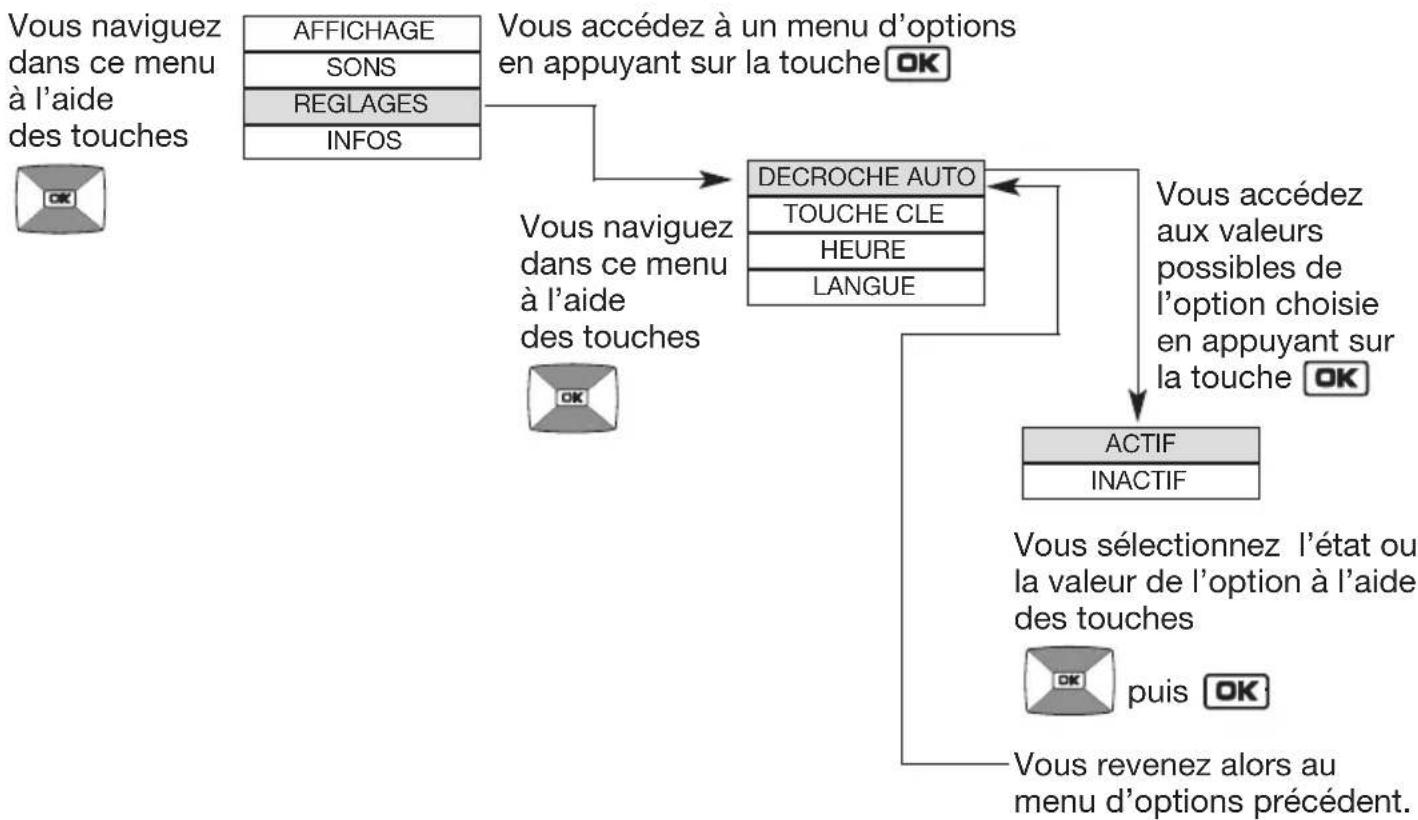

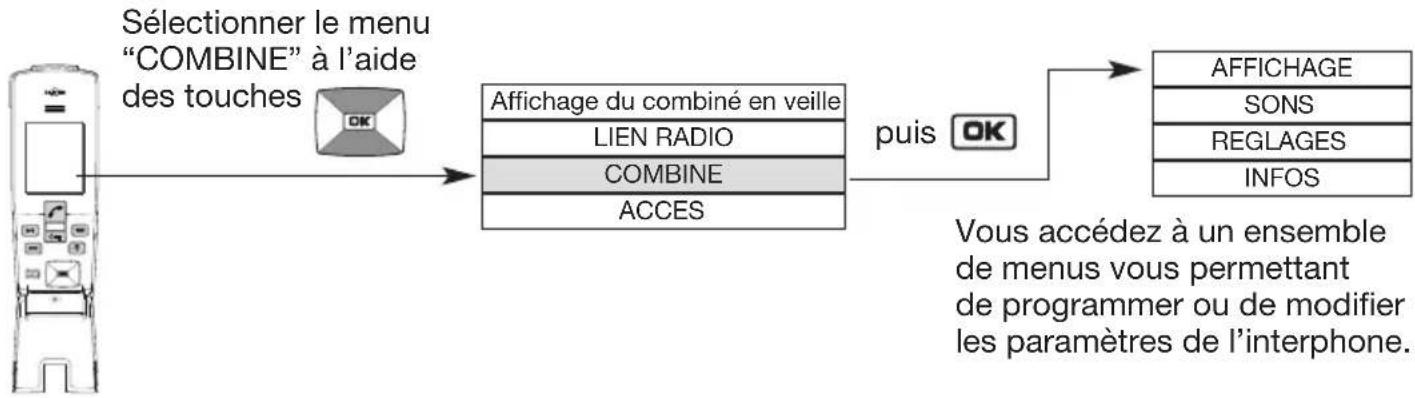

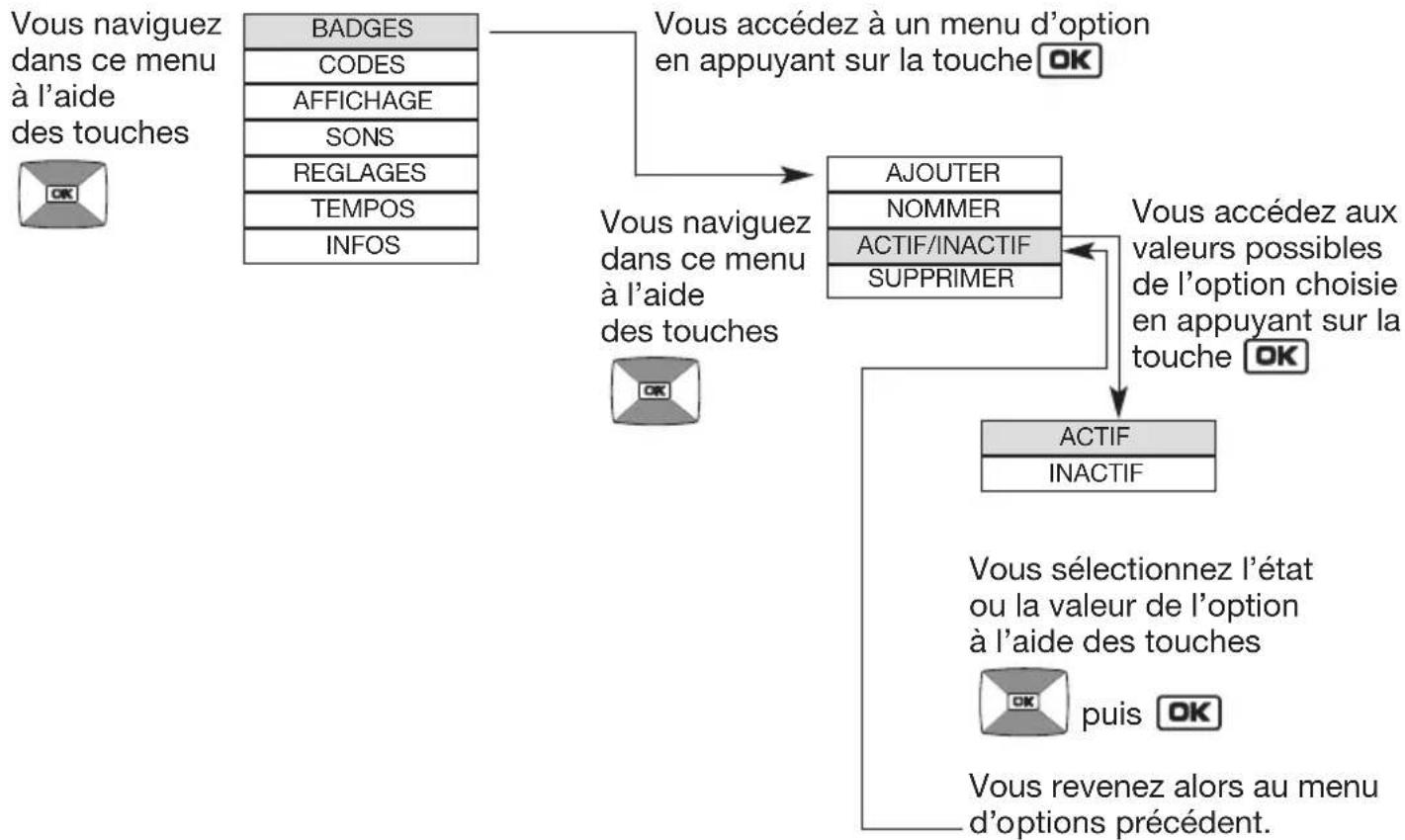

11.1 Principe de navigation dans les menus.... 21

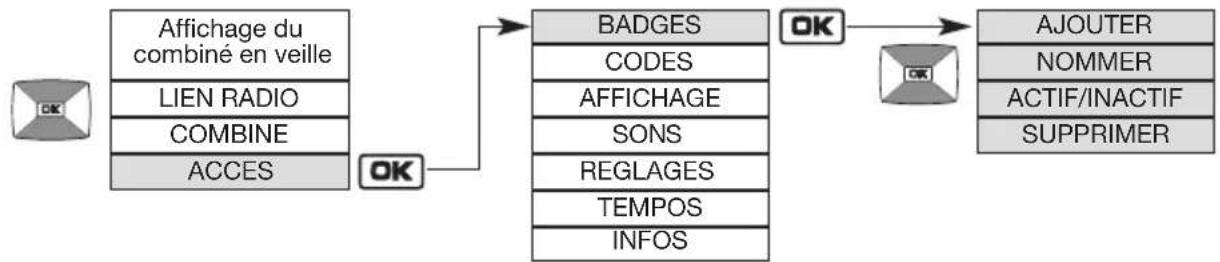

11.2 Modification des options des badges.... 22

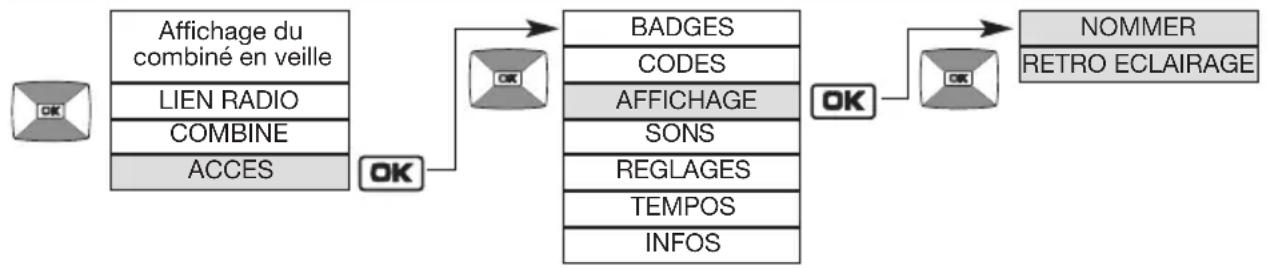

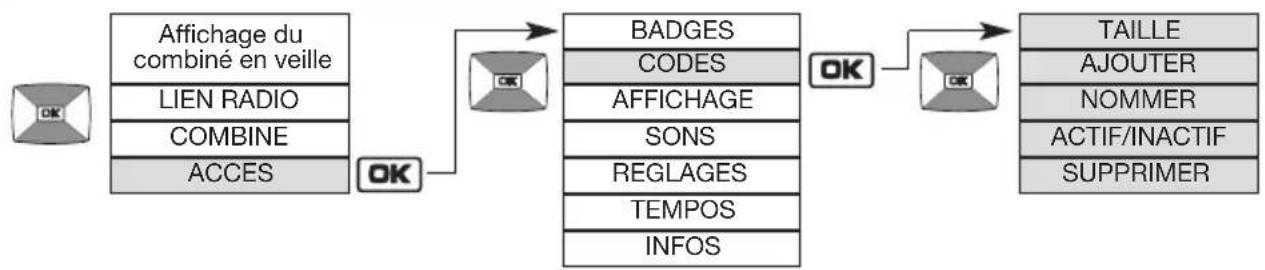

11.3 Modification des options des codes accès 24

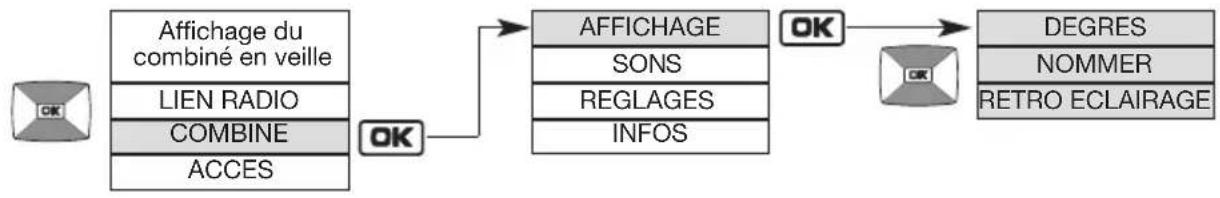

11.4 Modification des options d'affichage.... 26

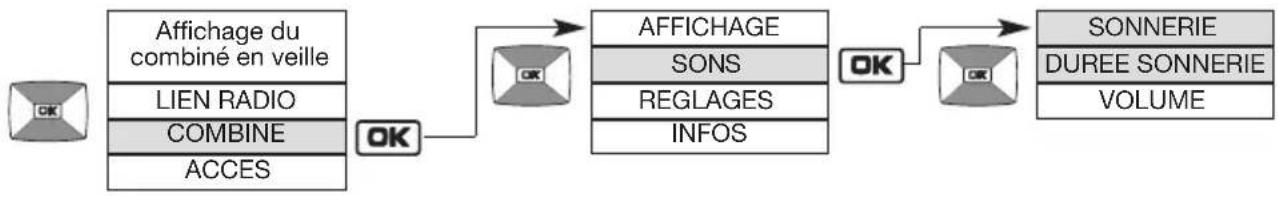

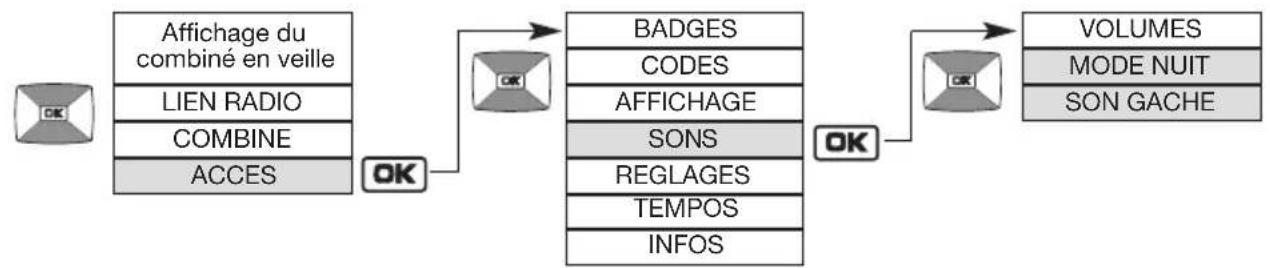

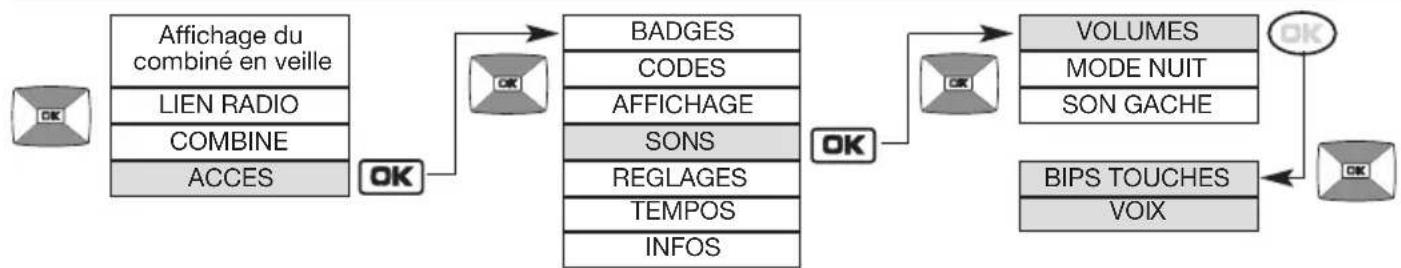

11.5 Modification des options sonores 27

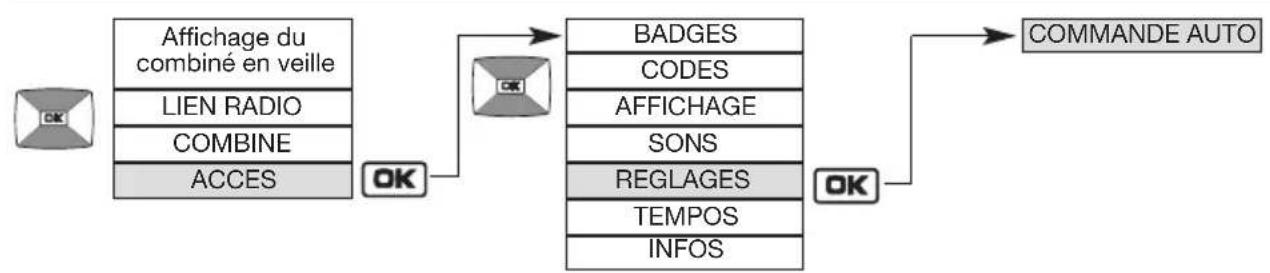

11.6 Modification des options de commande 28
11.7 Modification des options d'ouverture.... 29
11.8 Informations.... 29

12. Modifier les options de fonctionnement du combiné 30

12.1 Principe de navigation dans les menus.... 30
12.2 Modification des options d'affichage 31
12.3 Modification des options sonores 32

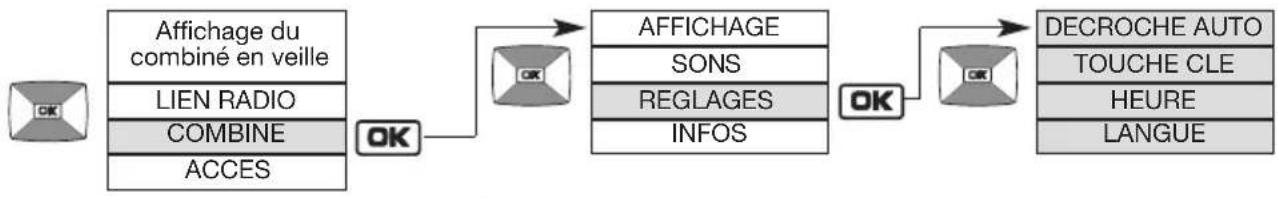

12.4 Modification des options d'utilisation.... 33
12.5 Informations.... 34

13. Signalisation des anomalies 34

14. Questions – Réponses.... 35

15. Caractéristiques techniques.... 36

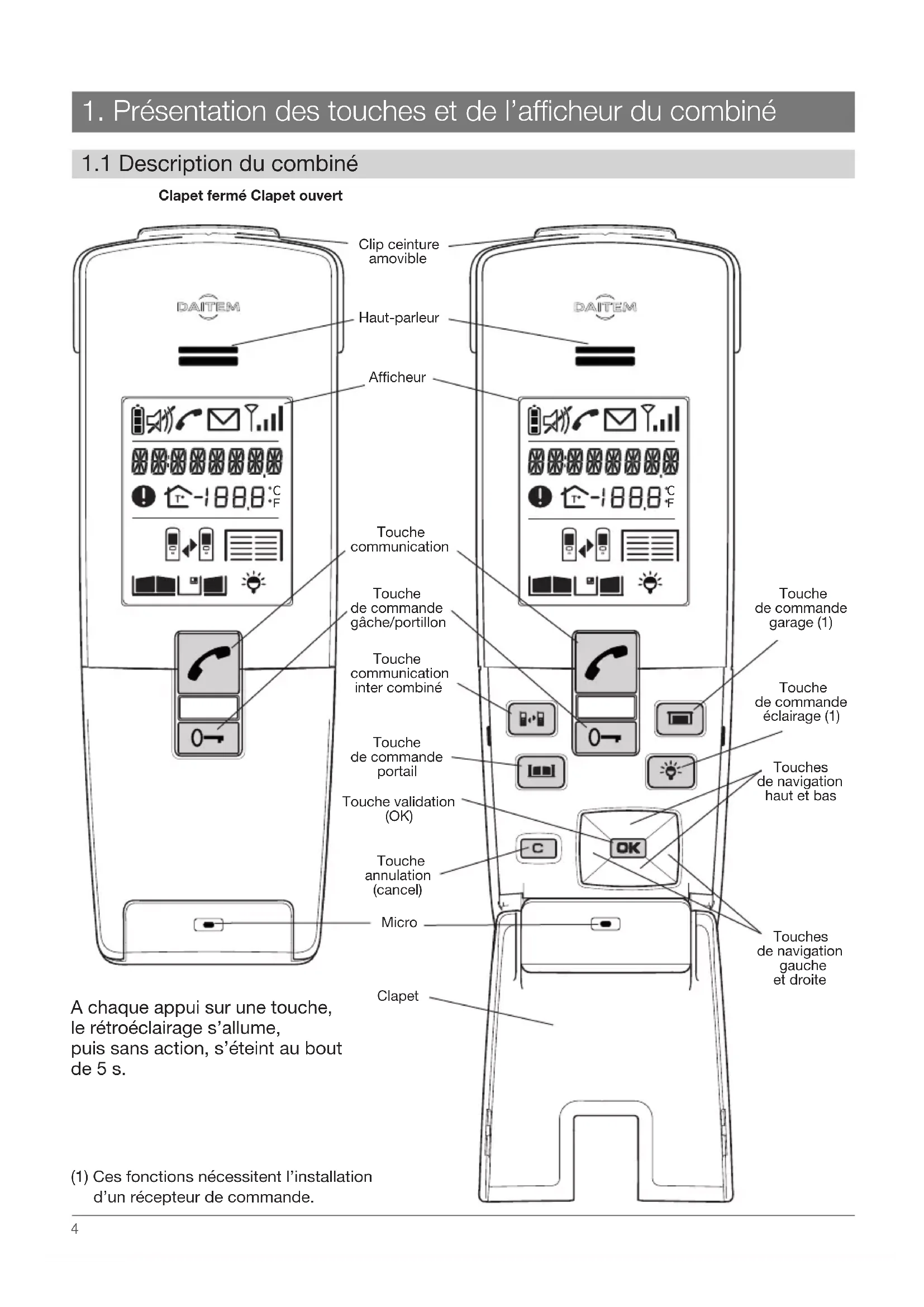

1. Présentation des touches et de l'afficheur du combiné

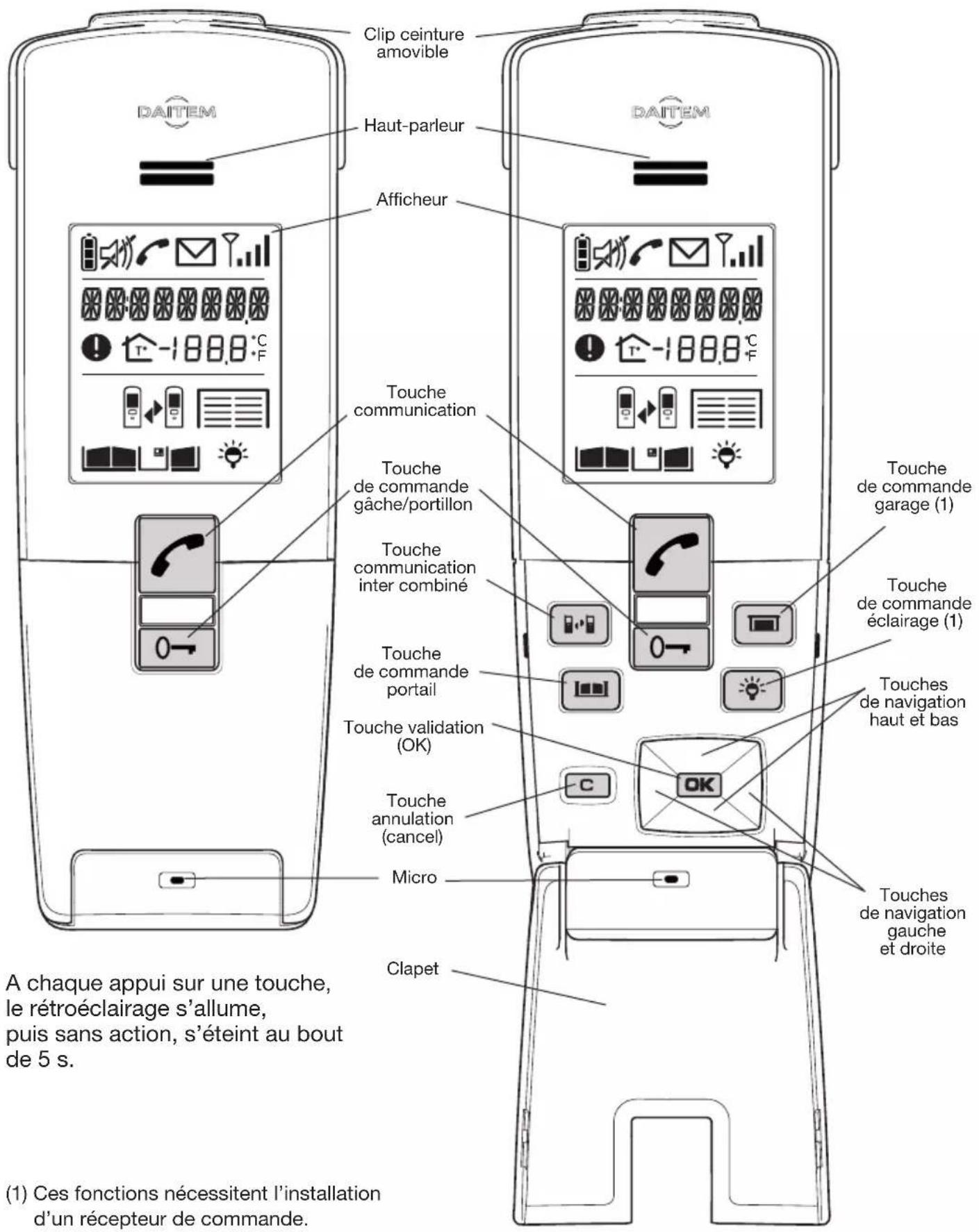

1.1 Description du combiné

Clapet fermé Clapet ouvert

Clip ceinture amovible Haut-parleur Afficheur Touche communication Touche de commande gâche/portillon Touche communication inter combiné Touche de commande portail Touche validation (OK) Touche annulation (cancel) Micro Clapet A chaque appui sur une touche, le rétroéclairage s'allume, puis sans action, s'éteint au bout de 5 s. (1) Ces fonctions nécessitent l'installation d'un récepteur de commande. TAITEM DAITEM Touche de commande garage (1) Touche de commande éclairage (1) Touches de navigation haut et bas Touches de navigation gauche et droite

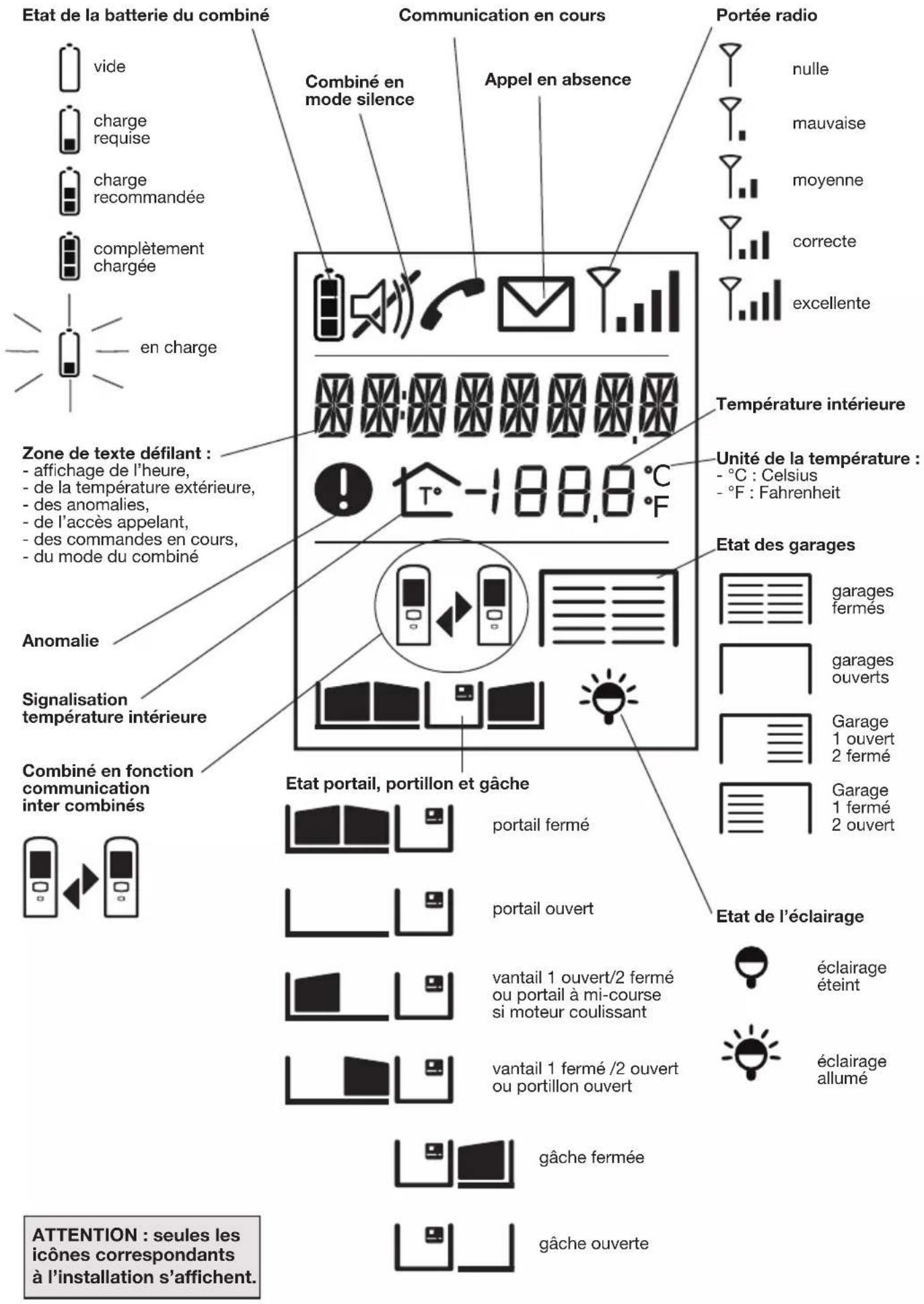

1.2 Description de l'afficheur

Etat de la batterie du combiné Combiné en mode silence Appel en absence Portée radio vide charge requise charge recommandée complètement chargée en charge Zone de texte défilant : - affichage de l'heure, - de la température extérieure, - des anomalies, - de l'accès appelant, - des commandes en cours, - du mode du combiné Anomalie Signalisation température intérieure Combiné en fonction communication inter combinés Etat portail, portillon et gâche portail fermé portail ouvert vantail 1 ouvert/2 fermé ou portail à mi-course si moteur coulissant vantail 1 fermé /2 ouvert ou portillon ouvert gâche fermée gâche ouverte Température intérieure Unité de la température : - °C : Celsius - °F : Fahrenheit Etat des garages garages fermés garages ouverts Garage 1 ouvert 2 fermé Garage 1 fermé 2 ouvert Etat de l'éclairage éclairage éteint éclairage allumé ATTENTION : seules les icônes correspondants à l'installation s'affichent.

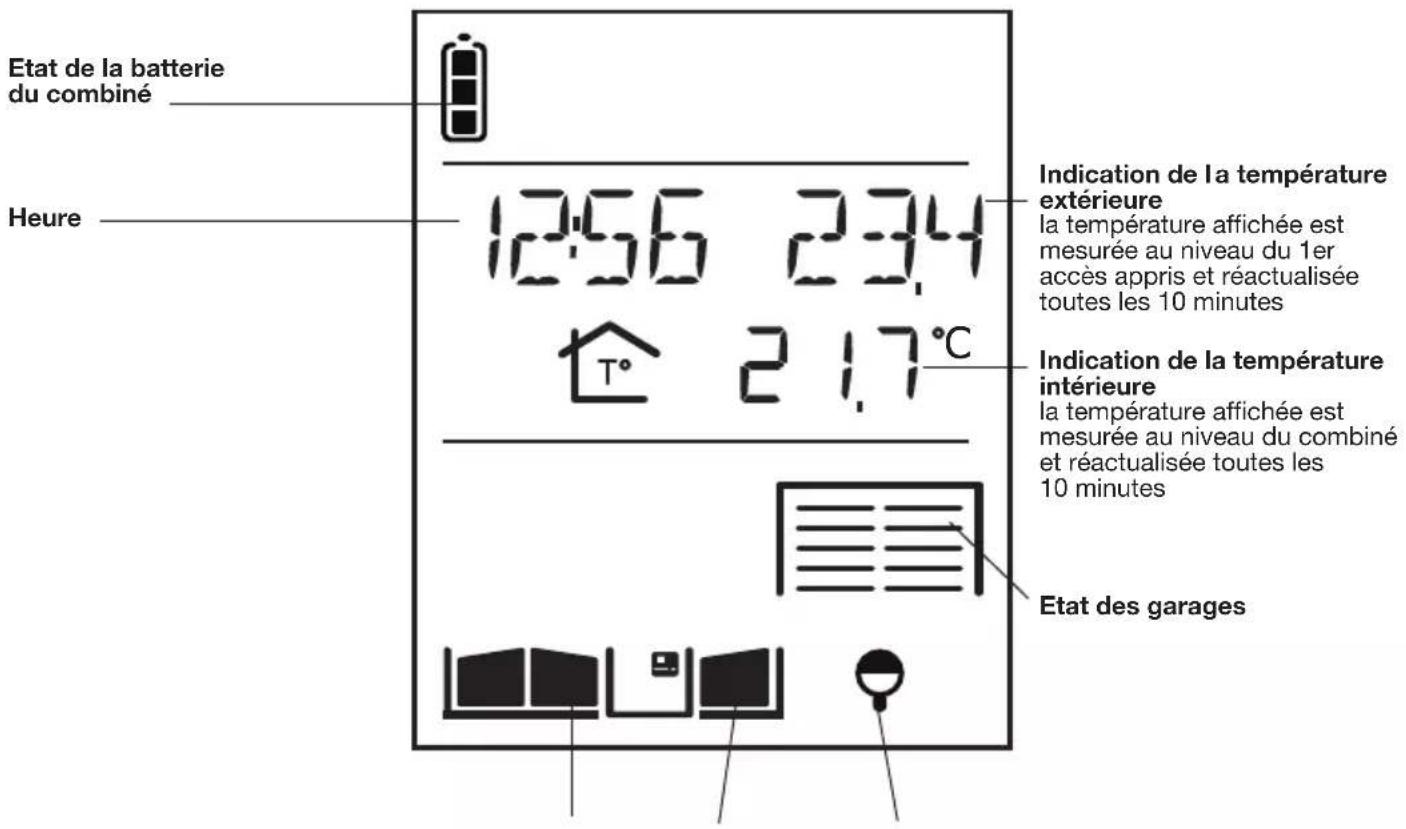

1.3 Afficheur du combiné en veille

Etat de la batterie du combiné Heure 1256 234 T° 217°C Indication de la température extérieure la température affichée est mesurée au niveau du 1er accès appris et réactualisée toutes les 10 minutes Indication de la température intérieure la température affichée est mesurée au niveau du combiné et réactualisée toutes les 10 minutes Etat des garages

Etat portail, portillon et gâche Etat de l'éclairage

ATTENTION : lors des différents essais que vous allez réaliser, si les combinés ou les coffrets techniques sont trop proches, des perturbations (larsen, grésillements...) peuvent apparaître. Eloigner les différents éléments à plus de 3 mètres les uns des autres.

2. Répondre à l'appel d'un visiteur

Le combiné sonne (1) (sauf s'il est en mode silence), le rétro éclairage clignote.

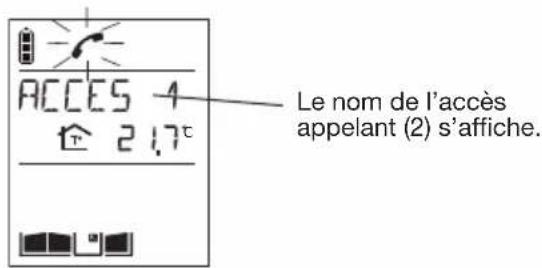

ACCES 4 21.7° Le nom de l'accès appelant (2) s'affiche.

(1) Sans réponse, le combiné sonne pendant 20 s (valeur d'usine) puis s'arrête. La durée de sonnerie est réglable (cf. : Programmer les options de fonctionnement du combiné). Si le combiné est posé sur sa base, la sonnerie est au niveau sonore programmé (cf. : Modifier les options de fonctionnement du combiné), si le combiné est hors base, le niveau sonore est progressif (du niveau 1 au niveau sonore programmé).
(2) Les noms des accès sont personnalisables (cf. : Modifier les options de fonctionnement de l'interphone).

2.1 Utilisation du combiné en mode main libre (combiné sur la base)

1. Appuyer sur la touche

1. Vous pouvez dialoguer.

2. A la fin de la communication, appuyer sur la touche

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

1256 234 21.7°

Vous pouvez à tout instant passer à l'utilisation "décrochée" en retirant le combiné de la base.

2.2 Utilisation du combiné en mode décroché (combiné hors de la base)

1. Si le combiné se trouve sur la base, le décrocher :

- si le mode décroché automatique est activé, la communication s'établit, - sinon, appuyer sur la touche

Si le combiné est déjà hors de la base appuyer sur la touche.

1. Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches

1. A la fin de la communication, appuyer sur la touche

et/ou raccrocher le combiné sur la base (le combiné émet 3 bips s'il est correctement posé).

1256 234 21.7°

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

3. Mettre le combiné en mode silence

Il est possible de mettre le combiné en mode silence à l'aide de la touche. Le combiné est alors silencieux pendant 12 h ou jusqu'au rétablissement de la sonnerie.

1. Appuyer plus de 5 secondes sur la touche

jusqu'à l'apparition de l'icône

12:56 23.4 21.7°

1. Pour rétablir la sonnerie, appuyer plus de

5 secondes sur la touche jusqu'à la disparition de l'icône

1256 234 企 21.7°

4. La fonction écoute

Il est possible d'effectuer une écoute sur les platines de rue des différents accès à l'aide de la touche

1. Appuyer brièvement sur la touche

2. Si vous disposez de plus de 2 accès,

sélectionner l'accès sur lequel vous voulez effectuer l'écoute à l'aide des touches

puis

Si vous disposez d'un accès

L'écoute commence, vous entendez ce qui se passe sur la platine de rue sélectionnée, les personnes présentes devant celle-ci peuvent également vous entendre.

1. Appuyer à nouveau sur la touche pour mettre fin à l'écoute.

ACCE5 1 + 2.7°

5. La fonction communication inter combinés

Il est possible d'effectuer une communication avec un autre combiné à l'aide de la touch

Combiné appelant

1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche

2. Si vous disposez de plus de 2 combinés, sélectionner le combiné à appeler à l'aide des touches

puis .OK

COMBINE2 21.7°C (1)

Si vous disposez de 2 combinés, la fonction communication inter combinés commence.

COMBINE2 21.7℃

1. Vous pouvez dialoguer et régler le volume de la communication audio à l'aide des touches

COMBINE2 21.7°C

1. A la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

1256 234 21.7℃

Combiné appelé

Le combiné sonne, (sauf si il est en mode silence), le rétro éclairage clignote.

Si le combiné se trouve sur la base, le décrocher, sinon, appuyer sur la touche

COMBINE 1 21.7°

Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches

A la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

COMBINE 1 21.7

1256 23.4 企 21.7°

ATTENTION : si un appel est généré d'une platine de rue, pendant une communication inter combinés, la platine de rue sonne occupée.

(1) Le nom du combiné est personnalisable (cf. : Modifier les options de fonctionnement du combiné).

6. Commander l'accès gâche

L'installation comprend une gâche ou une gâche et un portail.

6.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. La gâche de l'accès appelant est déverrouillée dans les 5 s. A la fin de la communication, l'icône de l'état de la gâche est mis à jour (si un contact de position est raccordé).

12:56 23.4 企 21.7°

(1) L'accès gâche peut être commandé par la touche [qâme] menu COMBINE/REGLAGES/TOUCHE CLE).

6.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d’état sur le combiné (1)	Etat de l’accès gâche
1. Présenter le badge devant l’étiquette nom.
Ou composer le code d’accès (2)
		Fermé
2. Appuyer sur la touche (3).
3. La gâche est déverrouillée dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.

(2) En cas d'erreur, taper sur puis recomposer le code d'accès.

(3) Uniquement la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur GACHE, la gâche est commandée dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche .

6.2.2 Depuis le combiné

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’accès gâche
1. Appuyer brièvement sur la touche [IMAGE]		Fermé
2. Si vous disposez de plusieurs accès gâche, décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et sélectionner l’accès à commander à l’aide des touches		Fermé
puis [OK]Si vous disposez d’un seul accès gâche, la commande d’ouverture est envoyée directement		En cours de commande
3. La gâche est déverrouillée dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.

(2) L'accès gâche peut être commandé par la touche (dé) menu COMBINE/REGLAGES/TOUCHE CLE).

7. Commander l'accès portail

L'installation comprend un portail et une gâche.

7.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

1. Le portail de l'accès appelant est activé dans les 5 secondes. A la fin de la communication, l'icône de l'état du portail est mis à jour (si un contact de position est raccordé).

1256 23.4 企 21.7°

(1) L'accès portail peut être commandé par la touche

7.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d’état sur le combiné (1)	Etat de l’accès portail
1. Présenter le badge devant l’étiquette nom.
Ou composer le code d’accès (2)
		Fermé
2. Appuyer sur la touche (3).
3. Le portail est activé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) En cas d'erreur, taper sur puis recomposer le code d'accès.
(3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF:menu ACCES/REGLAGES/COMMANDE AUTO) est sur PORTAIL,le portail est commandée dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche .

7.2.2 Depuis le combiné

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’accès portail
1. Décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche(2).		Fermé
2. Si vous disposez de plusieurs accès portail, sélectionner l’accès à commander à l’aide des touches		Fermé
Si vous disposez d’un seul accès portail, la commande d’ouverture est envoyée directement		En cours de commande
3. Le portail est activé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) L'accès portail peut être commandé par la touche (cf : menu COMBINE/REGLAGES/TOUCHE CLE).

(2) L'accès portail peut être commandé par la touche

Etat de l'accès portail

8. Commander l'accès portillon

L'installation comprend uniquement un portail.

8.1 En communication

Vous êtes par exemple en communication avec l'accès 1.

1. Appuyer sur la touche

2. Le portillon de l'accès appelant est déverrouillé dans les 5 s.

A la fin de la communication, l'icône de l'état du portillon est mis à jour (si un contact de position est raccordé).

8.2.1 Depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d’état sur le combiné (1)	Etat de l’accès portillon
1. Présenter le badge devant l’étiquette nom.
Ou composer le code d’accès (2)
		Fermé
2. Appuyer sur la touche (3).
3. Le portillon est déverrouillé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) En cas d'erreur, taper sur puis recomposer le code d'accès.
(3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur GACHE, l'accès portillon est commandé dès la présentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

8.2.2 Depuis le combiné

Action sur le combiné	Affichage d’état sur le combiné (1)	Etat de l’accès portillon
1. Appuyer brièvement sur la touche . [IMAGE]		Fermé
2. Si vous disposez de plusieurs accès portillon, Décrocher le combiné (s’il se trouve sur la base), ouvrir le clapet et sélectionner l’accès à commander à l’aide des touches [IMAGE] puis .OK		Fermé
Si vous disposez d’un seul accès portillon, la commande d’ouverture est envoyée directement		En cours de commande
3. Le portillon est déverrouillé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.

9. Commander un automatisme de porte de garage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche port commander jusqu'à quatre automatismes de porte de garage différents.

Action sur le combiné

1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche

1. Si vous disposez de plusieurs garages, sélectionner le garage à commander à l'aide des touches

puis

Si vous disposez d'un seul garage

la commande d'ouverture est envoyée directement

1. Le garage est activé dans les 5 secondes.

Affichage d'état sur le combiné (1)

1256 23.4 21.7℃

GARAGE 1 21.7°C (2)

GARAGE 1 E 2 1.7°C

1256 234 仓 21.7℃

Etat de l'automatisme de porte de garage

Fermé

Fermé

En cours de commande

Ouvert

ATTENTION : si la touche commande :

- 2 automatismes de porte de garage, le combiné affiche :

si les 2 garages sont fermés,

si les 2 garages sont ouverts,

si le garage 1 est ouvert, le 2 fermé

si le garage 2 est ouvert, le 1 fermé.

- plus de 2 automatismes de porte de garage, le combiné affiche :

si tous les garages sont fermés,

si tous les garages sont ouverts,

si au moins un des garage est ouvert.

10. Commander un éclairage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche peut commander jusqu'à quatre éclairages différents.

Action sur le combiné

1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche

1. Si vous disposez de plusieurs éclairages, sélectionner l'éclairage à commander à l'aide des touches

puis

Si vous disposez d'un seul éclairage la commande d'éclairage est envoyée directement

1. L'éclairage est activé dans les 5 secondes.

Affichage d'état sur le combiné

12:56 23:4 21.7℃

LUMIERE 1 21,7°C (1)

LUMIERE 1 T 21.7°C

12:56 23:4 21.7°C

Etat de l'éclairage

Eteint

Eteint

En cours de commande

Allumé

(1) Le nom de l'éclairage est personnalisable (cf. : Modifier les options de fonctionnement du combiné).

11. Modifier les options de fonctionnement de l'ensemble de ru

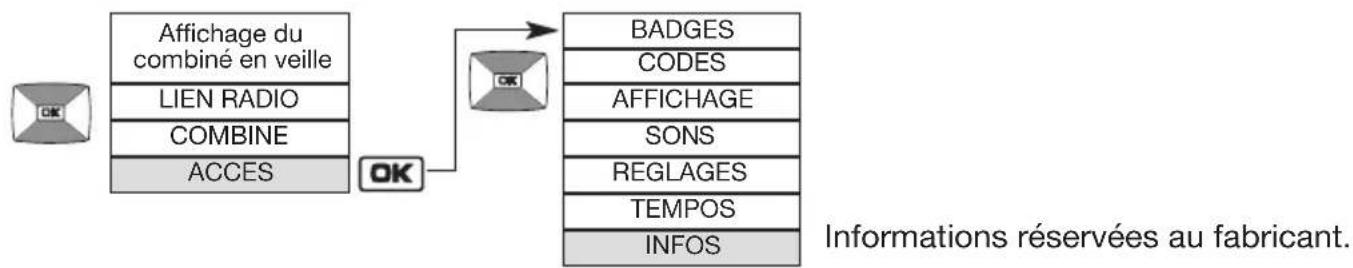

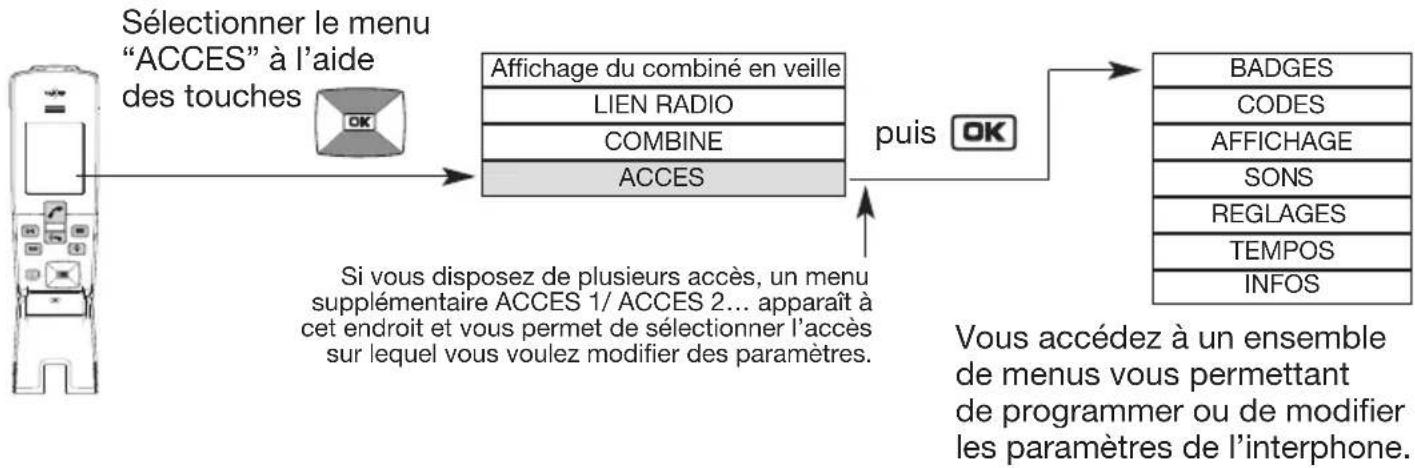

11.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Exemple de navigation dans le menu ACCES :

• A tout instant, un appui court sur la touche permet un retour à l'affichage précédent.
• Un appui long sur la touche permet un retour à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran retourne à l'affichage du combiné en veille.

11.2 Modification des options des badges

Menu

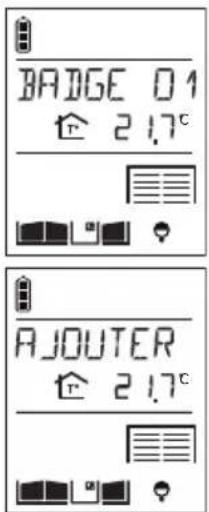

AJOUTER

Réglage possible

Usine : aucun badge appris

Utilité du réglage

Permet d'enregistrer un badge sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (16 badges max.).

1. Prendre le combiné et vous positionner à coté de la platine de rue

2. Faire un appui sur OK

3. Passer le badge à enregistrer devant l'étiquette nom de la platine de rue.

4. A chaque saisie d'un nouveau badge, ce compteur s'incrémente d'une valeur.

Le combiné retourne ensuite à l'écran suivant.

ATTENTE 21.7°

Menu	Réglage possible	Utilité du réglage
NOMMER	Permet de modifier le nom donné à un badge déjà enregistré (8 caractères max).1. Sélectionner le badge à modifier.2. Modifier le 1ercaractèreà l’aide des touches [IMAGE]ASTUCE : un appui maintenu sur les touches permet un défilement rapide des caractères.
		3. Passer au caractère suivantà l’aide de la touche [IMAGE]La touche sélectionne le caractère précédent.
	Usine : BADGE 1 pour le 1erbadge, BADGE 2 pour le 2e, etc.
ACTIF/ INACTIF	ACTIF INACTIFUsine : ACTIF pour tous les badges	Permet de rendre actif ou inactif un badge déjà enregistré.Par défaut, chaque badge est activé lors de son enregistrement
SUPPRIMER	Permet de supprimer un badge déjà enregistré.

11.3 Modification des options des codes accès

ATTENTION : le menu CODES n'apparaît que si la platine de rue est équipée d'un digicode.

Menu	Réglage possible	Utilité du réglage
TAILLE Permet de finir le nombre de chiffre des 16 codes d'accès (de 4 à 6 chiffres).Pour changer par la suite la taille des codes d'accès, il est nécessaire au préalable de tous les supprimer (cf. menu SUPPRIMER).
AJOUTER		Permet de programmer un code d'accès sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (dans la limite de 16 codes max.).
		1. Vous positionner à coté de la platine de rue à clavier avec le combiné.
		2. Faire un appui sur OK
		3. Composer le code de 4 à 6 chiffres souhaité sur le clavier de la platine de rue.
		4. A chaque saisie d'un nouveau code, ce compteur s'incrémente d'une valeur.
		Le combiné retourne ensuite à l'écran suivant.
	Usine : aucun code programmé pour les 16 possibles
NOMMER	Permet de modifier le nom donné à un code d'accès déjà enregistré (8 caractères max).
		1. Sélectionner le code à modifier.2. Modifier le 1ercaractèreà l'aide des touches [OK]ASTUCE : un appui maintenu sur les touches permet un défilement rapide des caractères.
		3. Passer au caractère suivantà l'aide de la touche [OK]La touche sélectionne le caractère précédent.
	Usine : CODE 1 pour le 1ercode, CODE 2 pour le 2ed, etc.	4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
ACTIF/INACTIF	ACTIF INACTIFUsine : ACTIF pour tous les codes d'accès	Permet de rendre actif ou inactif un code d'accès déjà enregistré.Par défaut, chaque code est activé lors de sa création.
SUPPRIMER	Permet de supprimer un code déjà enregistré.

11.4 Modification des options d'affichage

Menu

Réglage possible

NOMMER ACCES 1

TOUCHE 1 TOUCHE 2

Usine :

- ACCES 1 pour le 1^er accès, ACCES 2 pour le 2^e , etc.

TOUCHE 1 pour la 1 ^re touche, TOUCHE 2 pour le 2 ^e , etc. tel que décrit dans le tableau page suivante

RETRO ECLAIRAGE

Permet de modifier le nom donné à un accès

ou à une touche d'appel (8 caractères max).

1. Sélectionner le nom à modifier.
2. Modifier le 1 ^er caractère

à l'aide des touches

1. Passer au caractère suivant

à l'aide de la touche

La touche sélectionne le caractère précédent.

21.7℃

A 21.7℃

1. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK

ATTENTION : le menu TOUCHE 1/TOUCHE 2 n'apparaît que si les 2 touches d'appels de la platine de rue sont apprises sur le même combiné.

Permet de définir le mode de fonctionnement du rétro éclairage de la platine de rue.

Si le coffret technique est branché sur une alimentation extérieure ou un panneau solaire, choix possible en fonction du type de platine de rue entre :

Platines MHF03X / MHF04XMHF05X / MHF06X MHF02X	Platines MHF01X
ACTIF ACTIF le rétro éclairage est actif 24 h/24
	MODE NUIT le rétro éclairage est actif la nuit
SUR ACTION SUR ACTION	le rétro éclairage est actif suiteà un appui touche ou au passaged'un badge

ATTENTION : en cas de coupure de l'alimentation, et si le coffret est secouru par des piles, le retro éclairage est actif suite à un appui touche ou au passage d'un badge.

Pour une alimentation par panneau solaire, choix SUR ACTION obligatoire, le retro éclairage est actif suite à un appui touche ou au passage d'un badge.

Menu	Réglage possible	Utilité du réglage
RETRO ECLAIRAGE (suite)	Usine : SUR ACTION	Si le coffret technique est alimenté par piles, le rétro éclairage est actif suite à un appui touche ou au passage d’un badge (le menu RETRO ECLAIRAGE n’apparaît pas et aucun autre mode de fonctionnement n’est possible).

Combinaison coffret technique/platine de rue disponible sur l’installation		Message affiché par défaut sur le combiné lors d’un appel
de 1 à 4 coffret(s)technique(s)avec1 platine de rue1 bouton		ACCES X(avec X de 1 à 4 en fonction du coffret sollicité)
1 coffret techniqueavec1 platine de rue2 boutons		TOUCHE 2ouTOUCHE 1
de 2 à 4 coffret(s)technique(s)avec1 platine de rue2 boutons		ACCES X, TOUCHE 1 ou TOUCHE 2en alternance (avec X de 1 à 4 en fonction du coffret sollicité)

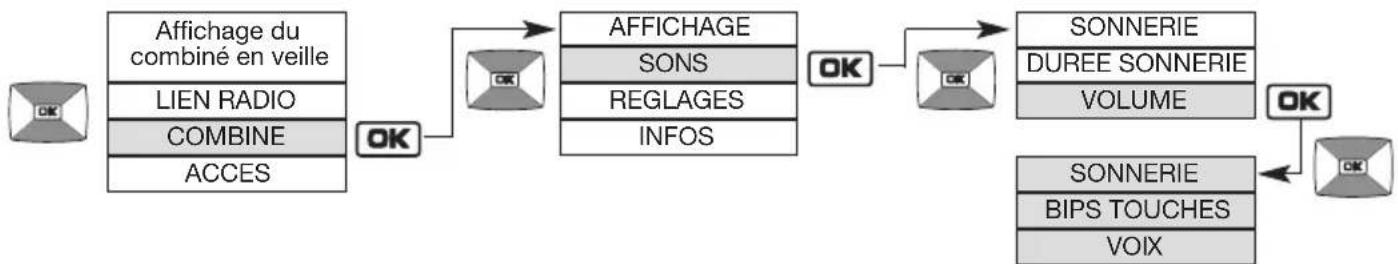

11.5 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
BIP TOUCHES	INACTIFFAIBLEFORTUsine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d’un appui sur une touche et du retour de sonnerie sur la platine de rue. Le niveau sonore se fait entendre sur la platine de rue lors de la validation du réglage.
VOIX 1 à 4	Permet de régler le niveau sonore des communications sur la platine de rue de 1 (faible) à 4 (fort).Usine : 3

Menu	Réglage possible	Utilité du réglage
MODE NUIT ACTIF INACTIF Usine : INACTIF		Permet de baisser le niveau sonore d'un appui sur une touche et du retour de sonnerie sur la platine de rue la nuit (le niveau sonore est porté au niveau FAIBLE).
		ATTENTION : le menu SEUIL NUIT n'apparaît que si l'interphone est équipé d'une platine MHF01X ou MHF02X.
SON GACHE INACTIF FAIBLE FORT Usine : FAIBLE		Permet de rendre inactif ou de régler le niveau du son émis sur la platine de rue lors de la commande d'une gâche électrique.

11.6 Modification des options de commande

Menu	Réglage possible	Utilité du réglage
COMMANDE AUTO		Permet de définir la commande émise suite à la détection d'un badge ou à la saisie d'un code.
	TOUCHE Suite	au passage du badge ou à la saisie d'un code, attente d'un appui sur la touche ou pour commander une gâche ou un automatisme de portail.
		ATTENTION : le réglage TOUCHE n'apparaît que si l'interphone est équipé d'une platine à clavier.
	GACHE L'ouverture	(ou l'ouverture ou la fermeture du portillon si aucune gâche n'est raccordée) sera commandée directement suite au passage du badge ou à la saisie d'un code sans avoir besoin d'appuyer sur la touche.
	PORTAIL L'ouverture	(ou la fermeture du portail sera commandée directement suite au passage du badge ou à la saisie d'un code sans avoir besoin d'appuyer sur la touche.
	Usine : GACHE

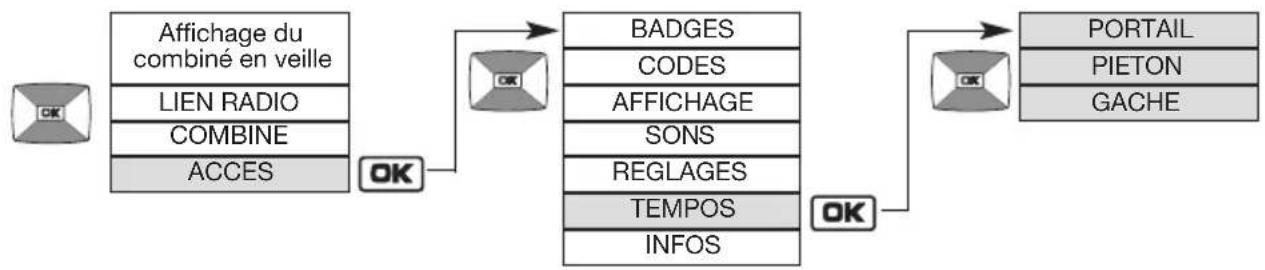

11.7 Modification des options d'ouverture

Menu	Réglage possible	Utilité du réglage
PORTAIL 0,5 SEC	1 SEC1,5 SEC2 SEC2,5 SECUsine : 2,5 S	Permet de modifier la durée d’impulsion pour la commande de motorisation de portail (borniers 12 et 14).
PIETON 0,5 SEC	1 SEC1,5 SEC2 SEC2,5 SECUsine : 1 S	Permet de modifier la durée d’impulsion pour la commande d’ouverture piéton de la motorisation de portail (borniers 12 et 14).
GACHE 2 SEC	5 SECUsine : 5 S	Permet de modifier la durée d’impulsion pour la commande de la gâche électrique (borniers 3 et 4).

11.8 Informations

12. Modifier les options de fonctionnement du combiné

12.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Exemple de navigation dans le menu COMBINE :

• A tout instant, un appui court sur la touche permet un retour à l'affichage précédent.
• Un appui long sur la touche permet un retour à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran retourne à l'affichage du combiné en veille.

12.2 Modification des options d'affichage

Menu	Réglage possible	Utilité du réglage
DEGRES CELSIUSFAHRENHEITUsine : CELSIUS		Permet de modifier l’unité d’affichage de la température.
NOMMER Permet de modifier le nom donné :COMBINE au combinéLUMIERE 1LUMIERE 2LUMIERE 3LUMIERE 4GARAGE 1GARAGE 2GARAGE 3GARAGE 4		à une commande Lumière (touche )à une commande Garage (touche 1. Sélectionner le nom à modifier.2. Modifier le 1ercaractèreà l’aide des touches [OK]ASTUCE : un appui maintenu sur les touches permet un défilement rapide des caractères.3. Passer au caractère suivantà l’aide de la touche [OK]La touche sélectionne le caractère précédent.4. Reprendre les étapes 2 et 3 pour l’ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
RETRO ECLAIRAGE	ACTIF INACTIFUsine : ACTIF	Permet d’activer ou de désactiver le rétro éclairage du combinéLe rétro éclairage est toujours actif lors d’un appel.

12.3 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
SONNERIE	Permet de modifier	la sonnerie lors :
	ACCES 1	d’un appel de l’accès 1
	ACCES 2	de l’accès 2
	ACCES 3	de l’accès 3
	ACCES 4	de l’accès 4
	INTER COMBINE	d’un appel d’un autre combiné
	Usine :
	ACCES1 : sonnerie 1	1. Sélectionner la sonnerie à modifier.
	ACCES2 : sonnerie 2
	ACCES3 : sonnerie 3
	ACCES4 : sonnerie 4	2. Choisir la sonnerie désirée parmi les 9 disponibles puis appuyer sur OK
	INTER COMBINE :sonnerie 5
DUREE SONNERIE	3 SEC	Permet de choisir la durée de sonnerie du combiné.
	5 SEC
	10 SEC
	20 SEC
	30 SEC
	Usine : 20 SEC

Menu	Réglage possible	Utilité du réglage
SONNERIE INACTIVE1 à 4Usine : 2		Permet de rendre inactive ou de modifier le volume de la sonnerie du combiné de 1 (faible) à 4 (fort).
BIPSTOUCHES	INACTIFFAIBLEFORTUsine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d’un appui sur une touche du combiné.
VOIX 1 à 4 Permet de régler le niveau sonore des communications sur lecombiné de 1 (faible) à 4 (fort).

12.4 Modification des options d'utilisation

Menu	Réglage possible	Utilité du réglage
DECROCHE AUTO	ACTIF INACTIFUsine : ACTIF	Permet d’établir automatiquement une communication au décroché du combiné de la base sans appui sur la touche
TOUCHE CLE		Permet de modifier les commandes affectées aux touches et. Avec le choix GACHE (usine) :La touche commande l’ouverture de la gâche.La touche commande l’ouverture du portail.Avec le choix PORTAIL :La touche commande l’ouverture du portail.La touche commande l’ouverture de la gâche.
	Usine : GACHE
HEURE Permet de régler l’heure affichée sur le combiné.

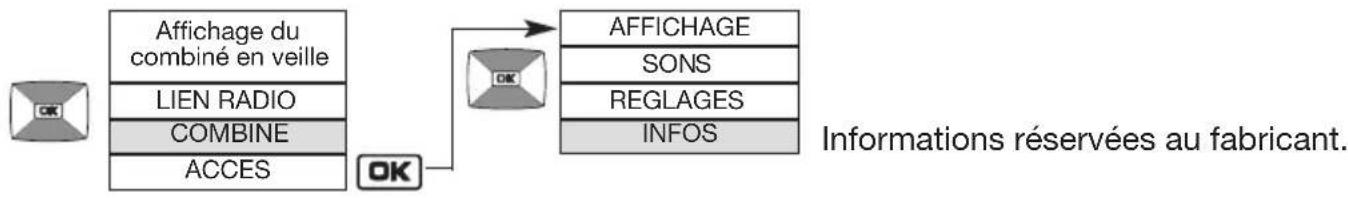

12.5 Informations

13. Signalisation des anomalies

Affichage Signification Remède

CHARGER ! 21.7°C

Batterie du combiné déchargée.

Mettre le combiné en charge sur la base.

Piles du coffret technique déchargées.

Faire appel à l'installateur afin qu'il procède à un changement des piles du coffret technique. Il est conseillé en même temps de changer la pile du combiné.

PILE BAS ! 仓 21.7℃

Pile de la base du combiné déchargée.

Faire appel à l'installateur afin qu'il procède à un changement de la pile de la base.

14. Questions-Réponses

Questions

A quoi correspond une conversation "hachée" dans le combiné ?

A quoi correspond les perturbations (larsen, grésillements..) entendues dans le combiné ?

Pourquoi la qualité de la réception peut-elle varier lorsque je me déplace avec le combiné ?

Que faire si je n'ai plus d'affichage sur mon combiné ?

Que faire si en reposant le combiné sur la base, il n'émet pas de BIP

et n'affiche pas

Puis-je nettoyer mon interphone ?

Lors d'un essai de communication, le combiné ne sonne pas ?

Que signifie l'apparition de l'icône sur l'afficheur du combiné ?

Réponses

Ceci peut se produire en limite de réception radio. Lorsque la limite est dépassée, la communication est coupée par le coffret radio. Rapprochez-vous alors du coffret.

Ceci peut se produire lorsque le combiné est trop proche d'un autre combiné ou du coffret technique .Eloigner les différents éléments à plus de 3 mètres les uns des autres.

Sans perturbation électromagnétique et sans obstacle entre le combiné et le coffret technique, la portée radio dite en "champ libre" est d'environ 400 m. Lorsque le combiné est à l'intérieur de l'habitation, la portée radio diminue.

En effet, la propagation des ondes radio se trouve réduite selon la nature et l'épaisseur des murs ou des cloisons traversés.

Arbres ou bosquets réduction de 10 % à 30 %

Placo et bois réduction de 10 % à 30 %

Brique réduction de 30 % à 50 %

Béton et parpaing réduction de 50 % à 70 %

Métal et bardage métallique réduction de 70 % à 90 %

Il suffit de le remettre en charge sur sa base. Une reprogrammation de l'heure est nécessaire (menu COMBINE/REGLAGES/HEURE).

Vérifier la présence du secteur ou le bon état de la pile de la base.

Nous vous conseillons de nettoyer les produits à l'eau savonneuse à l'aide d'un chiffon doux lorsque c'est nécessaire. N'utiliser ni alcool, ni acétone pour le nettoyage.

• Se rapprocher du coffret technique.
- Vérifier que le combiné n'est pas en mode silence (l'icône est affiché).

Un visiteur s'est présenté à la platine de rue pendant votre absence. Pour effacer l'icône, appuyer sur une touche du combiné.

15. Caractéristiques techniques

Caractéristiques générales

• Technologie radio multifréquence sécurisée, portée jusqu'à 400 m en champs libre (1), variable selon les conditions d'environnement et d'installation
• Liaison radio : 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
• Son numérique haute fidélité

Caractéristiques de l'ensemble de rue

• Boîtiers extérieurs en polycarbonate
• Indice de protection du coffret technique et de la platine de rue : IP54 / IK08
• Température de fonctionnement : -20 °C à +70 °C
• Alimentation du coffret technique : pile lithium 2 x (3,6 V 17 Ah) MPU01X + batterie lithium-ion 3,6 V 700 mAh 908-21X et/ou alimentation entre 12 et 24V AC ou 12 et 30V DC et/ou un panneau solaire 12 V 8 W de puissance mini réf. MJU01X ou avec 4 piles alcalines 1,5 V du type LR20
• Autonomie : 5 ans (avec une pile MPU01X) ou 3 ans (avec 4 piles LR20) (2)
• Câblage avec 4 fils entre la platine de rue et le coffret technique
• Commande et alimentation de tous types de gâche 12 V faible consommation (0,5 A maximum)
• Commande de motorisation TBT sécurisée acceptant une commande à contact sec 48 Vcc / 1 A (relais ou interrupteur)
• Toutes les entrées/sorties du coffret technique sont du type TBTS

Caractéristiques du poste intérieur

• Boîtiers intérieurs en ABS
• Indice de protection IP31/IK04
• Température de fonctionnement : -5 °C à +55 °C
• Alimentation de la base : - à piles : pile lithium 2 x (3,6 V 17 Ah) MPU01X
• secteur : via le transformateur 220 V / 6 V.
• Alimentation du combiné rechargeable : batterie lithium-ion débrochable MTU01X
• Autonomie du combiné rechargeable hors base : 15 jours (3)
• Autonomie du support à pile : 5 ans (3)

(1) La portée en champs libre correspond à la distance théorique maximum séparant le coffret technique et le combiné, en l'absence de tout obstacle (ex. : mur, grillage, végétation, perturbation électromagnétique) de nature à réduire la portée.
(2) L'autonomie est calculée pour un usage domestique, à savoir : 2 communications de 10 s, 7 commandes de gâche et 6 commandes de portail par jour pour un coffret technique et une platine du rue sans digicode, 1 communications de 10 s, 4 commandes de gâche (sans rétro-éclairage de la platine de rue) et 5 commandes de portail (sans rétro-éclairage de la platine de rue) par jour pour un coffret technique et une platine du rue avec digicode.
(3) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 s, 2 communications inter combinés de 10 s et 6 commandes (2 commandes de gâches, 2 commandes de portail, 1 commande d'éclairage, et 1 commande de porte de garage) par jour. Pour disposer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours lors de la mise sous tension ou pendant 4 jours si l'affichage disparaît (à noter que cette période n'exclue pas l'utilisation du produit).

Par la présente, Hager Security SAS déclare que les équipements radioélectriques, références SC100AX et SC101AX sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet : www.daitem.fr.

Document non contractuel, soumis à modifications sans préavis.
