MANUAL DE USUARIO RCWL300A HONEYWELL

• Soporte de la campanilla

• CR2032 batería para el pulsador del timbre

• 2 tornillos de fijación por pulsador

• 2 tornillos de fijación por campanilla

• Iconos autoadhesivos Necesitará:

• 3 baterías alcalinas LR6 ‘AA’

• Un destornillador Phillips de 4 mm

• Destornillador pequeño de hoja plana

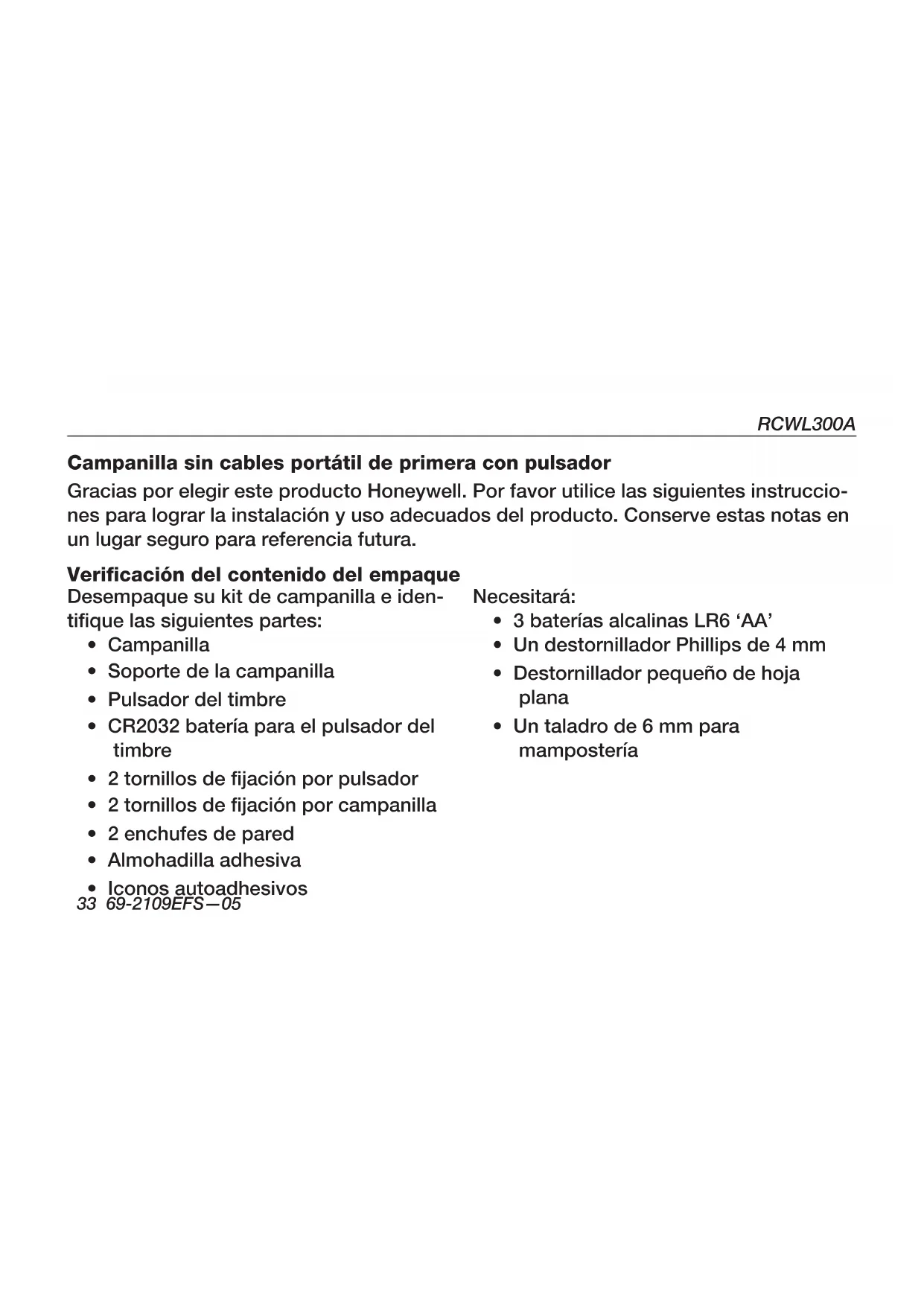

• Un taladro de 6 mm para mampostería69-2109EFS—05 34 Manual de instrucciones Seguridad Antes de proceder con la instalación, por favor observe las siguientes advertencias sobre seguridad:

• Siempre siga las recomendaciones del fabricante cuando utilice herramientas eléctricas y utilice equipo protector adecuado (por ej.: gafas de seguridad) cuando taladre agujeros, etc.

• Antes de taladrar agujeros en las paredes, revise si existen cables de electricidad o tuberías de agua ocultos. El uso de un localizador de cables/ tuberías puede ser aconsejable si tiene dudas. Arranque rápido El pulsador de timbre que se suministra con este kit está preprogramado para operar con la campanilla. Para comenzar debe hacer lo siguiente:

• Abra el pulsador del timbre

• Coloque la batería del pulsador

• Coloque las baterías de la campanilla

• Revise la regulación del volumen Cuando accione el pulsador del timbre, la campanilla sonará y el primer icono destellará. Si tiene pulsadores adicionales o desea asignar un icono diferente a su pulsador, deberá seguir el procedimiento de programación.RCWL300A 35 69-2109EFS—05 Abra el pulsador del timbre Inserte un destornillador de hoja plana en la ranura A en la base del pulsador. Cuidadosamente apalanque la cubierta y la base para separarlas (Fig. 1). Para colocar la batería del pulsador Inserte la pila tipo botón CR2032 Revise que la parte marcada ‘+’ esté en la parte superior (Fig. 2). FIG. 1

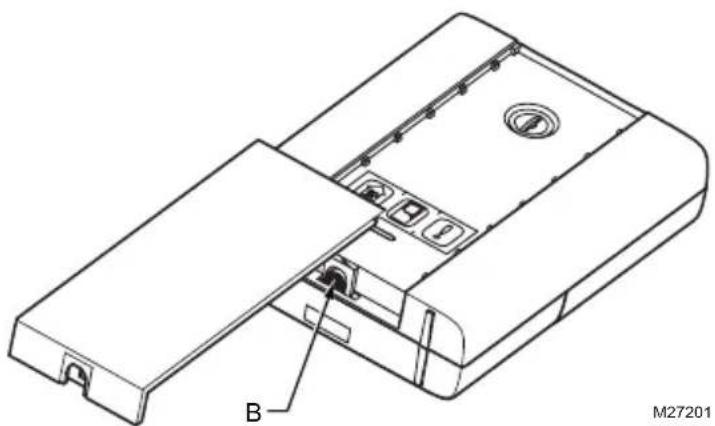

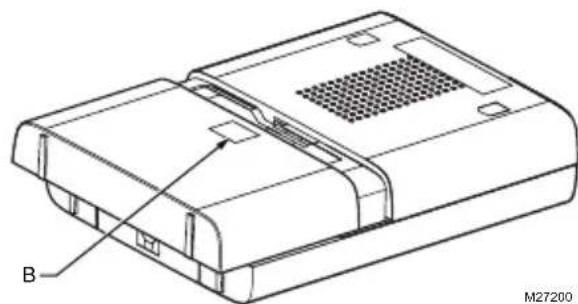

Manual de instrucciones Coloque las baterías de la campanilla Para retirar la cubierta de la batería de la campanilla, presione en el punto B y deslice la cubierta 5 mm hacia atrás, luego levante. Inserte 3 baterías alca- linas LR6 ‘AA’ (no incluidas). Observe la polaridad según se marca dentro del compartimiento para baterías. Ventanilla deslizante Libere el enganche y deslice la venta- nilla para abrirla. M27200

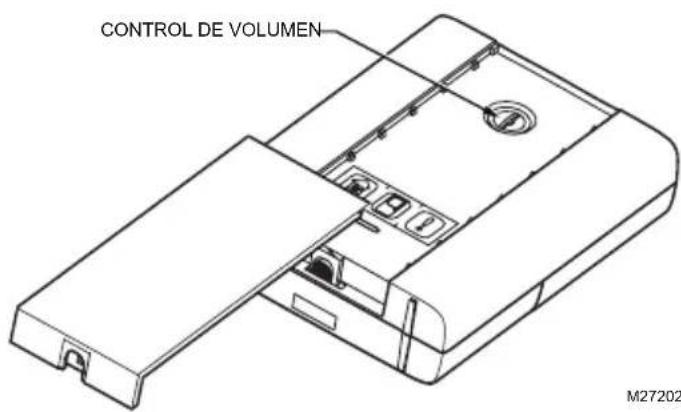

M27201 BRCWL300A 37 69-2109EFS—05 Control de volumen El control de volumen está detrás de la ventanilla deslizante al frente de la cam- panilla. Inicialmente, coloque el control a la mitad. Después de probar su sistema, regúlelo al volumen deseado. M27202

CONTROL DE VOLUMEN69-2109EFS—05 38

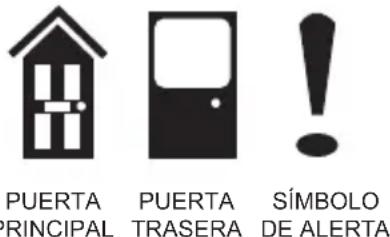

Manual de instrucciones Uso de los iconos Además de los sonidos de la campanilla, la misma tiene una indicación visual para mostrar el dispositivo que la ha activado. Un icono se iluminará cuando la campanilla se haya activado por medio de un pulsador de timbre u otro dispositivo compatible. La campanilla aloja 3 iconos: Los iconos de ‘Puerta principal’ y ‘Puerta trasera’ se uti- lizan generalmente para pulsadores de timbre. Los otros iconos están destinados para uso con otros dispositivos compatibles, tales como los detectores de movimiento PIR y el detector de timbre de teléfono. Los iconos numerados del 1 al 3 también están incluidos. Los iconos son autoad- hesivos, y se suministran en bandas de 3. Se pueden cambiar, si fuese necesario, abriendo la ventanilla deslizante de la campanilla y desprendiendo suavemente las bandas. Si lo desea, las bandas pueden cortarse en iconos individuales y fijarse a la campanilla en un orden diferente. Utilice el procedimiento de programación para cambiar el icono asociado con un pulsador. PUERTA PRINCIPAL PUERTA TRASERA SÍMBOLO DE ALERT ARCWL300A 39 69-2109EFS—05 Procedimiento de programación Modalidad de aprendizaje Para posibilitar que su campanilla apren- da la identidad de su pulsador de timbre:

• Presione el botón l y manténgalo oprimido. Cada icono se iluminará uno por uno. Cuando el icono que desea se ilumine, suelte el botón.

• Mientras esté iluminado el icono que ha seleccionado, accione su pulsador. La campanilla sonará. El icono destellará. Procedimiento de desprogramación Si desea retirar un pulsador de la memo- ria de la campanilla:

• Presione el botón l y manténgalo oprimido.

• Cada icono se iluminará uno por uno. Cuando el icono asociado con el pulsador que desea desprogramar se ilumina, suelte el botón.

• Presione el sostenga tanto el botón l como el & hasta que se escuche sonar el “tono”.69-2109EFS—05 40 Manual de instrucciones Cambio de la melodía Accione el pulsador. Mientras el icono esté destellando, presione el botón

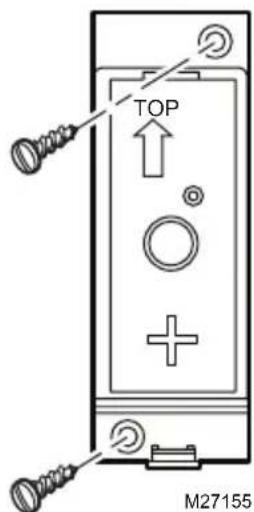

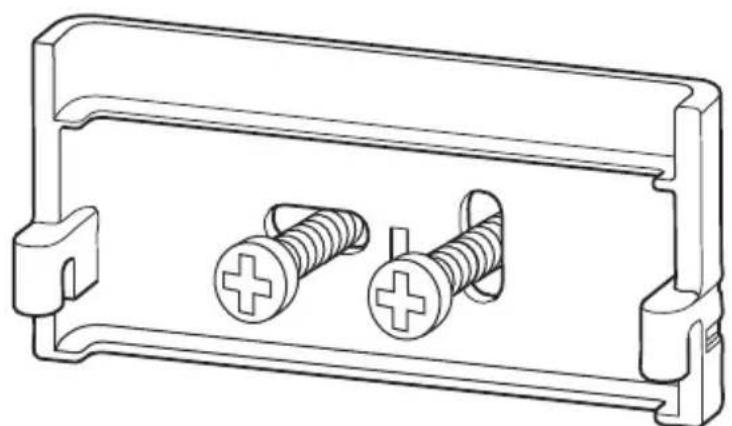

Presione el botón nuevamente y la melodía cambiará. Repita hasta que suene la melodía que desea escuchar. Función de memoria Una presión breve del botón l hará destellar el último icono que se utilizó. Sonidos de la campanilla Para escuchar los sonidos de la campa- nilla sin accionar el pulsador del timbre, presione el botón . Presione el botón nuevamente y la melodía cambiará. Montaje del pulsador Colóquelo utilizando la almohadilla adhe- siva de doble lado o los tornillos que se proporcionan. (Ver Fig. 6 ) Pruebe el pulsador antes de fijarlo. Evite fijarlo a estructuras metálicas. M27155 TOPRCWL300A 41 69-2109EFS—05 Posición de la campanilla La campanilla puede estar independiente o montada en pared utilizando el soporte de pared que se suministra, Si se elige el montaje en pared, atornille el soporte a la pared (ver Fig. 7). La campanilla se engancha al soporte de pared como se ilustra. M27203 Fig. 769-2109EFS—05 42 Manual de instrucciones Localización y solución de problemas Se escucha un “tono” en la modalidad de aprendizaje...

• El pulsador que está programando ya ha sido programado por la campanilla.

• Si desea cambiar el icono relacionado con el pulsador, utilice el procedimiento de desprogramación, luego programe el pulsador nuevamente. Se escuchan dos “tonos” después del sonido normal de la campanilla...

• Esto indica que la batería del pulsador del timbre que activa la campanilla está baja. Coloque una nueva batería tipo CR2032. Cuando se acciona el pulsador del timbre, la luz ámbar de confirmación no se enciende, o se enciende únicamente por poco tiempo...

• En condiciones normales de funcionamiento, la luz ámbar se encenderá durante 1 segundo. Cuando la batería está débil, la luz se encenderá únicamente por poco tiempo. Coloque una nueva batería tipo CR2032. La campanilla no funciona...

• Verifique que las baterías sean del tipo adecuado, LR6 ‘AA’ Use baterías alcalinas únicamente.

• Verifique que las baterías estén colocadas adecuadamente. (Que la polaridad no sea incorrecta).RCWL300A 43 69-2109EFS—05 Localización y solución de problemas

• La campanilla podría estar fuera del área de alcance del pulsador del timbre. Pruebe la campanilla en un lugar diferente.

• La campanilla podría no haber memorizado la identidad del pulsador del timbre. Siga el procedimiento de programación. La campanilla no suena...

• Verifique que el control de volumen no esté en la posición mínima. Se ha reducido el alcance...

• Las estructuras metálicas, incluyendo los marcos de puerta uPVC pueden disminuir el alcance del producto.

• Otros equipos pueden ocasionar interferencia de radio que afecte su campanilla.

• Las paredes y los techos disminuyen el alcance.

• Las baterías con poca carga disminuyen el alcance. Cambie cada 12 – 18 meses. En temperaturas frías (inferiores a 5ºC), las baterías podrían necesitar reemplazarse con mayor frecuencia. La luz ámbar destella...

• Cuando la batería de la campanilla está baja, una luz ámbar destellará cada 5 segundos. Coloque nuevas baterías en la campanilla, tipo LR6 ‘AA’. Use baterías alcalinas únicamente.69-2109EFS—05 44 Manual de instrucciones Especificaciones Especificación Campanilla Pulsador del timbre Temperatura de funcionamiento 32°F a 104°F 0ºC a 40ºC 14°F a 104°F -10ºC a 40ºC Frecuencia RF – US/Canadá 916.8 MHz 916.8 MHz Alcance (campo abierto) 225 ft. (69 m) Ver campanilla Nivel de sonido (promedio) 80dBA a 3 ft. (1m) - Potencia RF - <1mW Tipo de batería LR6 CR2032 Vida de la batería (5 activaciones por día) 12 meses 18 meses A prueba de lluvia N/A Pasa la prueba de lluvia UL1598 Desecho y reciclaje Las baterías y los desechos procedentes de productos eléctricos no deben colocarse con los desechos domésticos. Por favor recicle donde haya tales instalaciones. Verifique con las autoridades locales o el distribuidor la disponibilidad del servicio de reciclaje.RCWL300A 45 69-2109EFS—05 Declaración Honeywell por la presente declara que este producto cumple con la Parte 15 de las regulaciones FCC y las normas industriales de Canadá. El funcionamiento de este dispositivo está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencia perjudicial, y (2) Este dispositivo deberá aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pudiese causar el funcionamiento no deseado. Precaución: Los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable del acatamiento a las regulaciones podrían anular la autoridad del usuario para operar el equipo. Garantía Honeywell garantiza este producto por el lapso de 1 año a partir de la fecha de compra. La prueba de compra es necesaria; esto no afecta sus derechos lega- les. Si necesita mayor información sobre su producto, llame a la línea de ayuda de Honeywell al 1-800-468-1502.Honeywell International Inc. ACS, Environmental and Combustion Controls 1985 Douglas Drive, Golden Valley, MN 55422 www.honeywell.com Impreso en los EE. UU., en papel reciclado que contiene por lo menos un 10% de fibras de papel reciclable. ® Marca registrada de los EE. UU. © 2007 Honeywell International Inc. 69-2109EFS—05 M.S. Rev. 12-07
