MANUAL DE USUARIO CB30ECO FAGOR

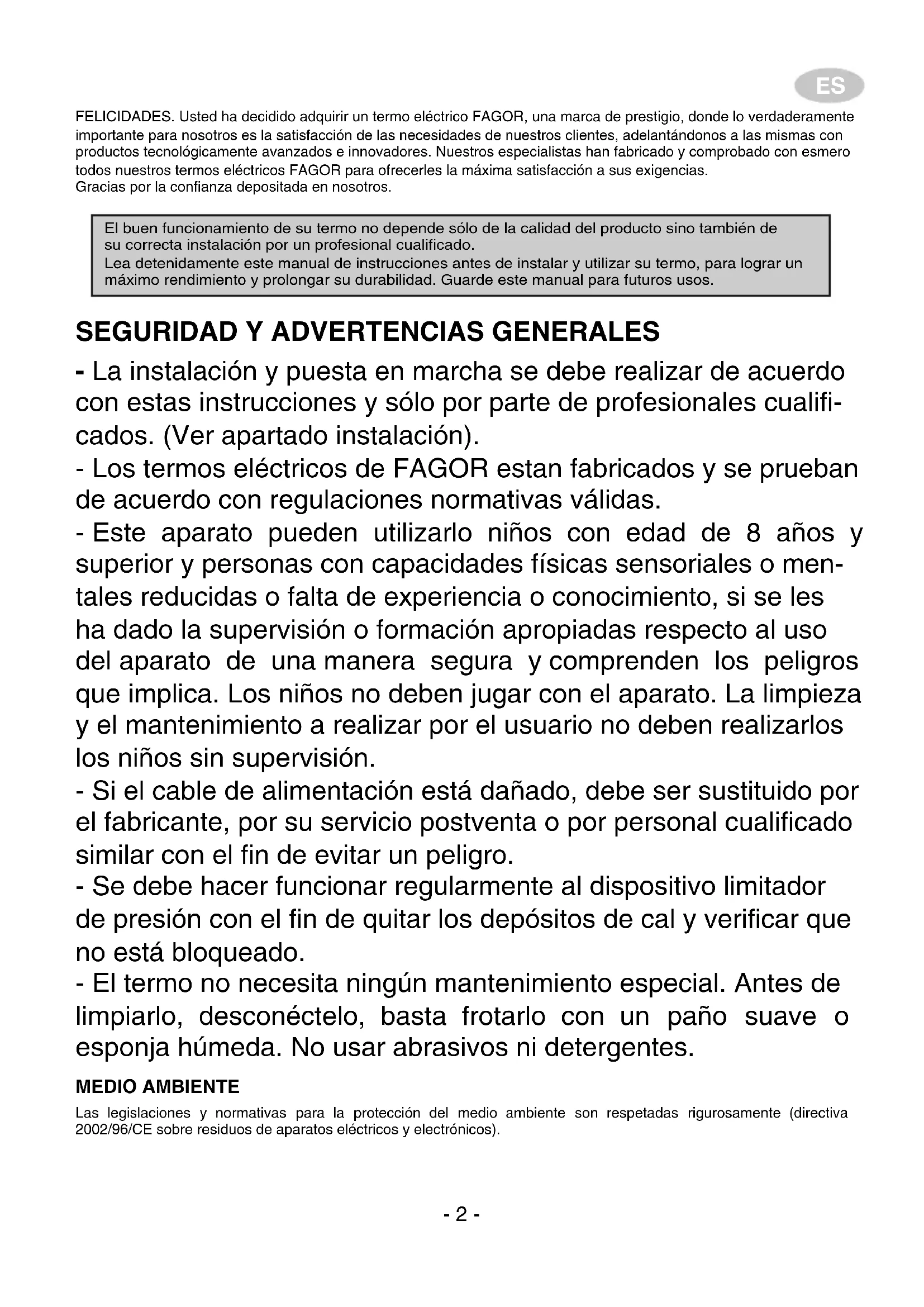

RU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ARES FELICIDADES. Usted ha decidido adquirir un termo eléctrico FAGOR, una marca de prestigio, donde lo verdaderamente importante para nosotros es la satisfacción de las necesidades de nuestros clientes, adelantándonos a las mismas con productos tecnológicamente avanzados e innovadores. Nuestros especialistas han fabricado y comprobado con esmero todos nuestros termos eléctricos FAGOR para ofrecerles la máxima satisfacción a sus exigencias. Gracias por la confianza depositada en nosotros.

SEGURIDAD Y ADVERTENCIAS GENERALES

- La instalación y puesta en marcha se debe realizar de acuerdo con estas instrucciones y sólo por parte de profesionales cualifi- cados. (Ver apartado instalación). - Los termos eléctricos de FAGOR estan fabricados y se prueban de acuerdo con regulaciones normativas válidas. - Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas sensoriales o men- tales reducidas o falta de experiencia o conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. - Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro. - Se debe hacer funcionar regularmente al dispositivo limitador de presión con el fin de quitar los depósitos de cal y verificar que no está bloqueado. - El termo no necesita ningún mantenimiento especial. Antes de limpiarlo, desconéctelo, basta frotarlo con un paño suave o esponja húmeda. No usar abrasivos ni detergentes. MEDIO AMBIENTE Las legislaciones y normativas para la protección del medio ambiente son respetadas rigurosamente (directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos).

El buen funcionamiento de su termo no depende sólo de la calidad del producto sino también de su correcta instalación por un profesional cualificado. Lea detenidamente este manual de instrucciones antes de instalar y utilizar su termo, para lograr un máximo rendimiento y prolongar su durabilidad. Guarde este manual para futuros usos.ES INFORMACIÓN PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS DE APARATOS

ELÉCTRICOS Y ELECTRÓNICOS

Al final de la vida útil del aparato, éste no debe eliminarse mezclado con los resuduos domésticos generales. Puede entregarse, sin coste alguno, en centros especificos de recogida, diferenciados por las administraciones locales, o distribuidores que faciliten este servicio.

En el caso de que se produzca alguna avería en su termo, desconecte inmediatamente el aparato del suministro de energía eléctrica. Informe al Servicio de Asistencia Técnica (902 10 50 10). Para facilitar las tareas al Servicio de Asistencia Técnica, les deberá de facilitar los siguientes datos: – Modelo del termo. – Número de serie. – Fecha de compra. – Descripción del problema. – Dirección y teléfono de su vivienda. – Nombre y apellidos de la persona de contacto. INSTALACIÓN ACCESORIOS El termo o calentador de agua eléctrico por acumulación bajo presión, se suministra con los elementos básicos para su instalación, como son: - Casquillos aislantes. - Válvula de seguridad. Estos accesorios van dentro del embalaje. COLOCACIÓN Tanto la pared donde se instale el termo como los tacos y tornillos de fijación del mismo deberán soportar el peso del aparato lleno de agua. En el caso de una pared delgada, deben utilizarse contraplacas por el otro lado de la pared. NOTA.- El termo debe estar situado de forma que la clavija del cable de alimentación sea accesible. LOCALIZACIÓN La posibilidad de instalación horizontal o vertical facilita la colocación del termo en cualquier lugar de la vivienda. No obstante, es recomendable situarlo lo más próximo posible al punto de utilización del agua caliente; con ello se evitan pérdidas de temperatura del agua en el recorrido por las tuberías. Cuando se instale el termo en posición vertical, dejar un espacio mínimo de 0,5 m. por debajo de la salida de los tubos, para tener acceso a las partes eléctricas y hacer más fácil su mantenimiento y reparación. Cuando se instale en posición horizontal, debe hacerse con los tubos de entrada y salida orientados, tal como se indica en la figura 1. Caso de estar cerca de una pared, dejar un espacio de 0,5 m. para tener acceso a las partes eléctricas y hacer más fácil su mantenimiento y reparación. No instalar nunca el termo horizontal con los soportes de pared sobre el suelo o plano horizontal.

Eliminar por separado un residuo de electrodoméstico, significa evitar posibles consecuencias negativas para el medio ambiente y la salud, derivadas de una eliminación inadecuada, y permite un tratamiento, y reciclado de los materiales que lo componen, obteniendo ahorros importantes de energía y recursos. Para más información, ponerse en contacto con la autoridad local o con una la tienda donde adquirió el producto.ES

INSTALACIÓN HIDRÁULICA

AVISO AL INSTALADOR: Los casquillos aislantes, suministrados con el termo, deben ser colocados a los tubos de entrada y salida, para eliminar riesgos de pares galvánicos, empleando teflón en la rosca de los tubos. Par de apriete de los casquillos: 3,5 kg/m. Antes de proceder a la conexión hidráulica es indispensable limpiar las tuberías de alimentación con el objeto de no introducir partículas metálicas o extrañas dentro del termo. Instalar el termo, según el esquema de la figura 1. a) El termo debe ser instalado OBLIGATORIAMENTE con el grupo de seguridad, dotado de antirretorno. (Suministrado con el termo). No debe instalarse ningún accesorio hidráulico entre el grupo de seguridad y el tubo de agua fría (llave de paso, antirretorno, etc.). La salida de vaciado del grupo de seguridad debe ser conectada OBLIGATORIAMENTE a una tubería de desagüe, que tenga un diámetro por lo menos igual al de la tubería de conexión del termo, con una inclinación continuada y abierta a la atmósfera manteniendo una distancia mínima de 20mm como se indica en la figura 1. Se debe instalar esta tubería en un ambiente sin heladas posibles y con una pendiente hacia abajo. Durante el periodo de calentamiento el agua se dilata produciendo un goteo (aproximadamente el 3% de su capacidad por cada ciclo de calentamiento). No se preocupe, es un fenómeno normal. Para vaciar el termo, es necesario actuar sobre el grupo de seguridad elevando la palanca como se indica en la figura 2. Conviene actuar sobre dicha palanca periódicamente, para evitar que se bloquee y comprobar su correcto funcionamien- to. b) Cuando la presión de la red de suministro supere los 5 bares, es OBLIGATORIO colocar un Reductor de Presión, en la acometida de la vivienda de 3 ó 4 bares. c) Si se utilizan tuberías de plástico para realizar la instalación hay que tener en cuenta las condiciones de presión y temperatura a los que van a estar sometidos. Presión máxima de 9 bares y temperatura máxima de 70°C en condiciones normales o de 100°C en condiciones anormales de corte del termostato de seguridad.

INSTALACIÓN ELÉCTRICA

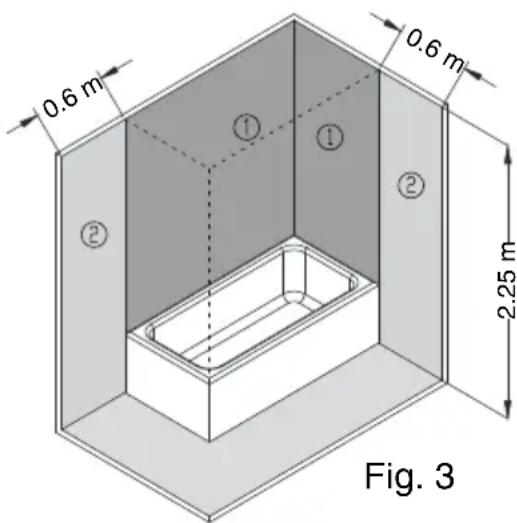

Los aparatos se suministran a 230V AC. Verificar con cuidado la concordancia entre la tensión de alimentación y la del aparato. La instalación del termo se ajustará al Reglamento Electrotécnico para Baja tensión (Real Decreto 842/2002, de 2 de agosto). Para las instalaciones en cuartos de baño o aseo se deberá cumplir la Norma IEC 60364-7-701. VOLUMEN DE PROHIBICIÓN: Zona 1 definida en la figura 3. No se instalarán interruptores, tomas de corriente ni aparatos de ilumina- ción. VOLUMEN DE PROTECCIÓN: Zona 2 definida en figura 3. No se instalarán interruptores, pero podrán instalarse tomas de corriente de seguridad o protegidas por un disyuntor diferencial de 30 mA. El termo deberá instalarse, fuera del VOLUMEN DE PROHIBICIÓN, con objeto de evitar las proyecciones de agua al interior del aparato. En caso de que el termo vaya sin clavija la alimentación eléctrica deberá realizarse a través de un interruptor bipolar con apertura de contactos con un mínimo de 3mm. La instalación debe protegerse con fusibles de calibre correspondiente a la intensidad absorbida. Una conexión a tierra debe preverse en toda instalación eléctrica. Para facilitar esa conexión, el enchufe del termo va provisto del oportuno contacto, por tanto basta que la base del enchufe sea la correspondiente al suministrado con el aparato. Si no se dispone de la “TIERRA” reglamentaria, recomendamos instalar un interruptor diferencial de valor ≤30 mA. Este aparato cumple con el reglamento sobre perturbaciones radioeléctricas e interferencias. NOTA: Queda terminantemente prohibida toda manipulación y sustitución de piezas si no es realizada por el Servicio de Asistencia Técnica.

Llenado: Una vez instalado el termo, abrir la llave de paso. Abrir los grifos de agua caliente. Cuando el agua comience a salir por el mismo, el termo está lleno. Cerrar entonces los grifos de salida y asegurarse que no hay fugas en la instalación. No conectar el termo a la red eléctrica sin tener seguridad de que está lleno de agua. Conexión eléctrica: Enchufar a la red y accionar el interruptor general para que el aparato quede bajo tensión. Una vez accionado el interruptor general, accionar el pulsador (1) y se encenderá el display (4) que nos indica la temperatura del agua del termo. Al ser usada una cierta cantidad de agua caliente, el termostato vuelve a conectar el elemento calefactor. Selección de la temperatura: Con los pulsadores (2) para reducir la temperatura y (3) para aumentar la temperatura, seleccionar la temperatura deseada que aparece en el display (4).El campo de regulación es de 30ºC a 80ºC. Los leds (6) y (7) nos indican la activación de las resistencias eléctricas. Es recomendable mantener el termo conectado permanentemente ya que el sistema de regulación hará que funcione sólo cuando sea necesario para mantener la temperatura seleccionada y las insignificantes pérdidas caloríficas están garantizadas por el aislamiento térmico de espuma de poliuretano. En caso de corte de corriente eléctrica el termo mantiene memorizado el estado anterior al corte de luz por lo cual no es necesario volver a accionar el pulsador Marcha-Paro (1) para que el termo funcione. Vaciado: En caso de no utilizar el termo durante un largo periodo de tiempo, es recomendable vaciarlo. El vaciado se puede hacer por el drenaje de la válvula de seguridad de la siguiente forma: - Cortar la corriente. - Cerrar el grifo de entrada de agua en la instalación. - Abrir el grifo de agua caliente.

Termos redondos 1.- Pulsador Marcha-Paro 2.- Pulsador para reducir la temperatura seleccionada 3.- Pulsador para aumentar la temperatura selecionada 4.- Diplay: Indica la temperatura del agua 5.- Led eco: indica la activación del modo eco 6.- Led Resistencia 1: indica la activación de resistencias 7.- Led Resistencia 2: indica la activación de la 2ª resitencia (para modelos con modo potencia) 8.- Led PROTEK: indica que las protecciones anticorrosión y anticalentamiento en vacío están activadas (para modelos con ánodo electrónico) 9.- Pulsador EcoES

PRESTACIONES PREVENCIÓN ANTI LEGIONELLA (AL) Se trata de una prevención activada por defecto desde fábrica que evita la proliferación de bacterias tales como la legionella. Cuando la temperatura del agua baja de 70ºC durante 30 días, el termo realiza un ciclo de calentamiento hasta alcanzar 70ºC independientemente de la temperatura de consigna seleccionada. Esta prevención puede ser activada o bien desactivada por el usuario según lo indicado en la tabla siguiente: MODO POTENCIA (Termos cuadrados) Permite configurar el termo para que funcione con una, dos resistencias o una combinación de las dos. El usuario puede elegir uno de los siguientes modos:

• Modo Mono potencia (P1): Cuando se produce una demanda de calentamiento, el termo activa una de las 2 resistencias de forma alterna, lo que aumenta la vida útil de los componentes.

• Modo Doble potencia (P2): Cuando se produce una demanda de calentamiento, el termo activa simultáneamente las 2 resistencias, ofreciendo así una rápida respuesta a potencia máxima.

• Modo Automático (Au): Este modo combina las ventajas de los modos anteriores es decir mayor vida útil a potencia Máxima. Cuando el termo detecta un consumo importante de agua caliente activa inmediatamente la potencia máxima calentando con todas la resistencias. Cuando hay poco consumo o bien cuando la temperatura del agua está ligeramente por debajo de la temperatura de consigna, el termo activa de forma cíclica una de las 2 resistencias. El usuario puede elegir el modo deseado siguiendo los pasos de la siguiente tabla:

SISTEMA ANTI CORROSIÓN

Según el modelo, el termo lleva una de las siguientes protecciones anticorrosión: a) Protek: se trata de un exclusivo sistema electrónico modulante que junto con el ánodo de titanio sitúan el potencial del termo en valores comprendidos en la zona ideal de protección anticorrosión garantizando así una máxima vida útil de la cuba del termo. El buen funcionamiento del Protek exige una conexión permanente del termo con la alimentación eléctrica de 230V AC, incuso en caso de parada del termo. El buen funcionamiento del Protek se señala mediante el encendido continuo del led (8). Kit Batería (opcional) : los modelos dotados del sistema Protek pueden transformarse en termos para tarifa nocturna (o tarifa con discriminación horaria) equipándolos de un kit Batería (instalado por un profesional). La batería asegura la alimentación de la protección Protek en caso de corte eléctrico hasta 24h de duración, en este caso, el buen funcionamiento del Protek se señala mediante el parpadeo del Led (8). En caso de avería del sistema Protek, el led (8) se apaga completamente y el termo genera el código de fallo correspon- diente en el display (4). b) Ánodo de magnesio: se trata de una protección de la cuba del termo mediante un ánodo de magnesio de sacrificio fijado en la brida del termo. 1- Prestación 2-¿Cómo entrar?3-¿Cómo activar/desactivar la prestación? 4-¿Qué se visualiza? 5 ¿Cómo salir dela configuración?Anti-legionellaPulsar “+” y “-”simultáneamentedurante 3 seg

Pulsando “+” o “-”ActivadaAutomáticamentedespués de 5 seg Desactivada1- Prestación 2-¿Cómo entrar? 3-¿Cómo activar/desactivar la prestación?4-¿Qué se visualiza? 5 ¿Cómo salir dela configuración? Gestor depotenciasPulsar “Eco” y “+”simultáneamentedurante 3 seg

MODO VACACIONES En caso de ausencia temporal o viaje, activamos el “modo vacaciones” presionando el pulsador (sin desenchu- far el termo de la red eléctrica ni apagar la alimentación eléctrica del domicilio). El termo entra en modo ahorro energético desactivando toda fuente de consumo innecesaria (resistencias, display, leds…) y mantiene todas las seguridades activadas (antihielo, protección electrónica anticorrosión, auto diagnostico…) Antihielo: El termo está protegido ante las bajas temperaturas. Siempre que la temperatura del agua acumulada sea inferior a 5ºC, las resistencias se pondrán en funcionamiento automáticamente hasta alcanzar los 10°C. Durante el tiempo de activación de la seguridad antihielo el display genera el mensaje de forma cíclica.

FUNCIÓN ECO INTELIGENTE

La función ECO Permite regular la temperatura de consigna de forma automática en función de los hábitos semanales del usuario. Se activa accionando el pulsador ECO o en los modelos que no tienen el pulsador ECO, vamos aumentando o disminu- yendo (con los pulsadores + / -) la temperatura hasta visualizar en el display (4), un valor situado entre 65 y 66°C. Al activar la función Eco, se enciende el led “Eco”.SONDAELECTRÓNICA TEMPERATURAIncluye esta conexión X No lleva esta conexiónOp No lleva de serie (opcional) INFORMACIÓN PARA EL SERVICIO DE ASISTENCIA TÉCNICA

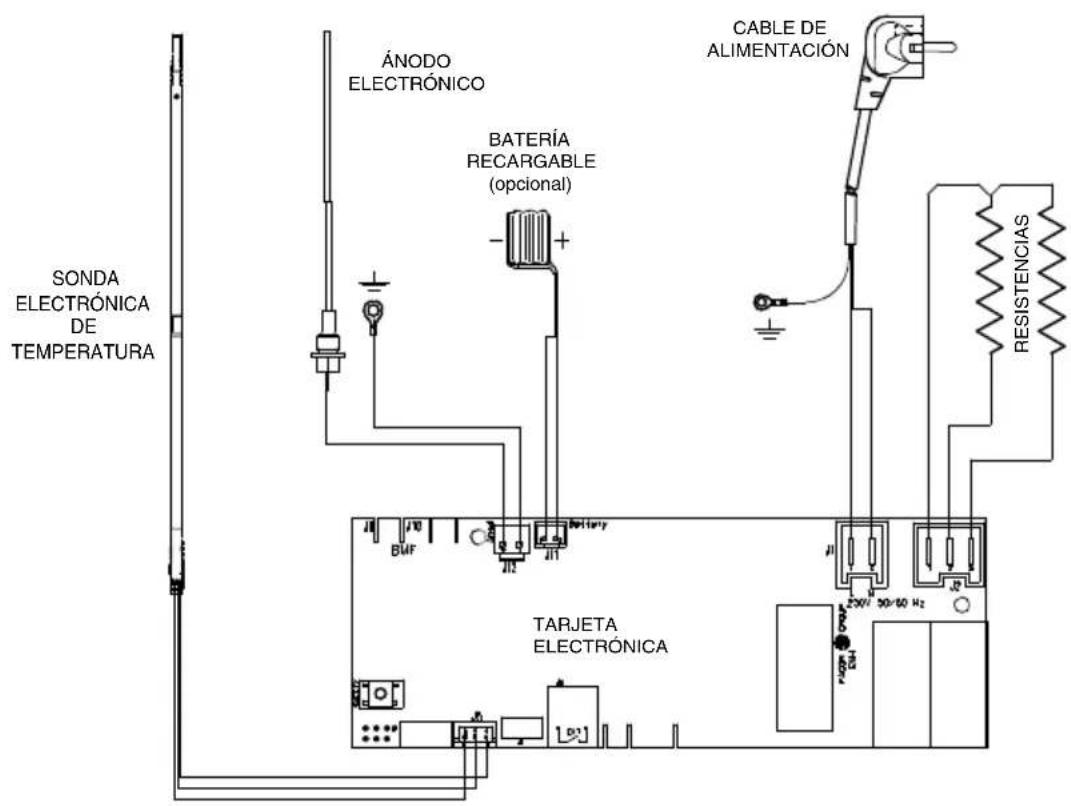

Capacidades(litros)SondaelectrónicaResistenciasCablealimentaciónÁnodoelectrónicoBateríarecargable

MANTENIMIENTO El termo no necesita ningún mantenimiento especial. Antes de limpiarlo, desconéctelo, basta frotarlo con un paño suave o esponja húmeda. No usar abrasivos ni detergentes. El calentamiento excesivo por un eventual fallo del control de temperatura, queda protegido por la tarjeta electrónica, que corta las dos fases y deja sin tensión las resistencias del termo. En este caso deberá llamar al Servicio Asistencia al Cliente para su reparación. EL FABRICANTE se reserva la facultad de modificar las características y especificaciones de sus productos sin previo aviso.

DIAGNÓSTICO Y REPARACIONES

A) Fallos: El termo está dotado de un sistema de seguridad que bloquea el aparato en caso de detectar algún funcionamiento anómalo, visualizando simultáneamente el código de fallo correspondiente. Algunos de estos bloqueos se rearman automáticamente, otros son de seguridad por lo que requieren un rearme manual del “pulsador Rearme Seguridad” ubicado en el circuito electrónico. Los posibles fallos están recogidos en la siguiente tabla: B) Avisos: Cuando se trata de un mal funcionamiento que no afecta a la seguridad, el termo sigue prestando servicio indicando al mismo tiempo el tipo de avería mediante el display. Los posibles avisos se indican en la siguiente tabla: FALLO (Display) SOLUCIONES PROBLEMA E1 Termo Vacío

• Modelo con Protek: Llenar el termo y pulsar

• Modelos sin Protek: Llamar al servicio de asistencia técnica.

Sonda electrónica de temperatura no conectada o averiada

Llamar al servicio de asistencia técnica. E3 Ánodo averiado • Llamar al servicio de asistencia técnica. E5 Circuito • Llamar al servicio de asistencia técnica E7 Circuito

• Comprobar que la temperatura de entrada de agua es menor que 80ºC

• Si persiste el mismo fallo, llamar al servicio de asistencia técnica

• Batería agotada Mensaje “rE” cada 10 seg • Resistencia defectuosa

• Llamar al servicio de asistencia técnica

• Llamar al servicio de asistencia técnica

• Llamar al servicio de asistencia técnica.

• Llamar al servicio de asistencia técnica.CONDICIONES DE LA GARANTÍA TERMOS FAGOR

Se trata de una garantía comercial que le ofrecemos el fabricante de forma adicional e independiente a los derechos que Usted tiene frente al vendedor derivados del contrato de compraventa de su Termo Eléctrico, derechos que se encuentran regulados en la Ley 3/2014, del 27 de Marzo siendo éstos independientes y compatibles con los otorgados en la presente garantía comercial. El citado texto legal, cuyo contenido le recomendamos consulte, le faculta a Ud., como consumidor y usuario, a elegir, en el caso de existir una falta de conformidad del termo con el contrato, entre la reparación o la sustitución totalmente gratuitas del Termo, siempre que la opción elegida no sea objetivamente imposible o economicamente desproporcionada respecto a la otra. Si la reparación o la sustitución no hubiesen sido posibles o llevadas a cabo en un plazo razonable, podrá solicitar al vendedor la rebaja del precio o la resolución del contrato, siempre que cualquiera de las 2 anteriores formas de subsana- ción no se hayan podido llevar a efecto. ¿QUE CUBRE LA GARANTÍA TERMOS FAGOR? Ademas de los derechos que la ley le proporciona, la Garantía Termos Fagor que le ofrecemos como fabricante cubre, el saneamiento de las faltas de conformidad existentes en el momento de la entrega que se manifiesten en un plazo de dos años desde la entrega del aparato en las condiciones que se señalan a continuación. Se entenderá que el termo es conforme siempre que concurran los siguientes requesitos:

Las faltas de conformidad del termo que se puedan manifestar durante los primeros 2 años desde la fecha de compra del aparato se presumen, salvo prueba en contrario, que existían en el momento de la entrega y su subsanación será gratuita para el usuario. Así mismo, se garantiza en los modelos CB-ECO durante 7 años y en los modelos RB-ECO durante 5 años desde la fecha de compra, el calderín del termo eléctrico. En caso de avería del calderín durante ese plazo de garantía, se sustituirá el aparato completo, debiendo asumir el usuario únicamente el importe de su instalación. Recuerde que mientras el aparato está siendo subsanado, el periodo durante el que puede ejercer los derechos que tiene Ud. frente al vendedor, como los que dispone con la garantía FAGOR que le ofrecemos queda suspendido temporalmente hasta la subsanación, momento a partir del cual dispondrá del periodo no consumido, y en todo caso 6 meses. Exclusiones: Queda ecluido de la cobertura de la presente garantia, y por tanto, el coste total de la reparación sera a cargo del usuario, en los siguientes casos:

El aparato garantizado deberá corresponder a los que el fabricante destina expresamente para la venta e instalación en España siguiendo todas las normativas aplicables vigentes. Se ajusta a la descripción dada por Fagor en sus catálogos, web, manuales de instrucciones o de instalación. Sea apto para los usos a los que ordinariamente se destinen los termos del mismo tipo. Presenten la calidad y prestaciones habituales de un termo del mismo tipo. Las averias provocadas por actos malintencionados, negligencias o mal uso del aparato por parte del cliente o terceros. Las averias producidas por causas fortuitas, (fuerza mayor fenómenos atmosféricos o geológicos) y en general las averias causadas por elementos ajenos al propio aparato.

Todos lso Termos deben de estar instalados de forma accesible para nuestros técnicos, siendo por cuenta del usuario la disposición y los gastos que posibiliten el acceso al aparato para su reparación y/o sustitución. MUY IMPORTANTE: para ser acreedor a esta garantia, es totalmente imprescindible que el usuario acredite ante el Servicio Técnico Oficial del garante, la fecha de compra mediante la factura o ticket emitido por el vendedor del aparato. En el caso de aparatos suministrados en obras nuevas se deberá acreditar suficientemente la fecha de disposición para el uso del aparato. La presente Garantía será válida únicamente en territorio español y es otorgada por Edesa Industrial S.L., nuestro domicilio social está en el Barrio Garagarza, s/n. apartado de correos 26. 20500 Mondragón (Gipuzkoa). ANULACIÓN DE LA PRESENTE GARANTÍA Esta garantía quedará anulada y por tanto sin efecto alguno si el aparato ha sido manupulado, modificado o reparado por personas no autorizadas o servicios técnicos que no sean los oficiales de la marca.

CONSULTAS Y RECLAMACIONES

Para cualquier consulta, aclaración o planteamiento de quejas y reclamacaiones en ralación con esta garantía o en caso de averia de su aparato, contacte con el centro de Informa- ción al Consumidor de FAGOR a través del teléfono de atención al cliente 902105010, la web www.fagor.com, correo electrónico info@fagor.com, o correo postal enviándola al : Centro de Información al Consumidor Edesa Industrial S.L. Barrio Garagarza, s/n. Apartado de correos 26 20500 Mondragón (Gipuzkoa). Tambíen podrá acudir a cualquier órgano o entidad correspon- diente a las Comunidades Autónomas y de las Corporaciones Locales competentes en materia de defensa de los consumi- dores y/o a los juzgados y tribunales competentes. El cumplimiento de la Ley Orgánica 15/1999, de Protección de Fatos de Carácter Personal (LOPD), se le informa de que los datos de carácter personal que sean facilitados con ocasión de la activación de esta garantía comercial se incluirán en un fichero de datos personales automatizados y confidencial, cuyo responsable es Edesa Industrial S.L. Su finalidad es la gestión de la presente garantía y de los servicios que lleva aparejada, y el envío de comunicaciones comerciales de nuestros productos y servicios o los de otros sectores de actividad. El interesado puede ejercer sus derechos de acceso, rectifica- ción, cancelación y oposición, contactando con el Centro de Información al Consumidor de Fagor. Aquellas intervenciones que se deriven de una incorrecta instalación del Termo o de la falta de mantenimiento del mismo, todo ello de conformidad con las recomendaciones de instalación y uso recogidas en el Libro de Instrucciones y/o Manual de Instalación. Los desgastes y deterioros estéticos producidos por el uso, la limpieza de acumulación de cal, la sustitución de elementos consumibles del aparato, asi como las operaciones de mantenimiento del Termo. Los aparatos destinados a usos industriales o profesionales. Incidencias derivadas de una rotura física, no atribuible a un defecto de fabricación (carcasas, cristales, embellecedores, plásticos, flitros, mandos,...). Ausencia de la placa de características identificativa del producto.PT PARABÉNS. Decidiu adquirir um termo eléctrico FAGOR, uma marca de prestígio, onde o verdadeiramente importante para nós é a satisfação das necessidades dos nossos clientes, atecipando as mesmas com produtos tecnologicamente avançados e inovadoras. Os nossos especialistas fabricaram e comprovaram com esmero todos os nossos termos eléctricos FAGOR para lhes oferecer a máxima satisfação para as suas exigências. Gratos pela confiança depositada em nós.

Este aparato cumple con las exigencias de las directivas 2014/35/EU y 2014/30/EU.

1.- GAMA2.- CAPACIDADES

3.- POETÊNCIA 4.- MANUTEN. CONSUMO 5.-

1.- RANGE 2.- CAPACITY3.- POWER4.- CONSUMPTION5.- DIMENSIONS6.- WEIGHT

1.- TÍPUS 2.- ŰRTARTALOM 3.-

1.- MODEL 2.- OBJEM 3.- VÝKON 4.- SPOTŘEBA kW. - 24 h. - 65 °C 5.- ROZMĚRY 6.- HMOTNOSŤ AR 1.- GAME2.- CAPACITÉ3.- COURANT4.- CONSOMMATION5.- DIMENSIONS6.- POIDS

1.- ŘADA 2.- OBJEM3.- PŘIKON (W) (230V) 4.- SPOTŘEBA kW - 24h. - 65ºC 5.- ROZMĚRY 6.- HMOTNOSŤ DETALLE ENCLAVAMIENTO FIJACIÓN TERMO 30L. VERTICAL (RREDONDO O CUADRADO)

FIJACIÓN SOPORTE PARED

6.- PESO (Kg) 1.- GAMA 5.- DIMENSIONES (mm) 2.- CAPACIDAD (L) 3.- POTENCIA (W) 230v 4.- CONSUMO MANTEN. (kW/24h - 65ºC)ESQUEMA DE INSTALACION -FIG. 1-

1. Posición de trabajo2. Posición de vaciado

desagüedesagüeFICHA DE PRODUCTO

Emisión de óxidos de nitrógeno

Cuando se declare que el valor de smart es « 1 », indica de que la información sobre la eficiencia energéca y el consumo anual de gas y electricidad, según proceda, se refieren exclusivamente cuando el ajuste de control inteligente está acvado. − − 1 1 1 1 1 1 1 1 1 1 1 1 14 Consumo semanal de gas con control inteligente (*) Qfuel,week,smartGJ 0 0 0 0 0 0 0 0 0 0 0 015 Consumo semanal de gas sin control inteligente (*) Qfuel,weekGJ 0 0 0 0 0 0 0 0 0 0 0 016 Consumo semanal de electricidad con control inteligente (*) Qelec,week,smart kWh 13,43 13,43 13,43 13,43 25,01 25,01 25,01 25,01 25,01 25,01 88,39 88,39 17 Consumo semanal de electricidad sin control inteligente (*) Qelec,week kWh 16,72 16,72 16,72 16,72 28,05 28,05 28,05 28,05 28,05 28,05 96,53 96,53

(*) Para condiciones climácas medias NOTA: Toda la información incl uida en esta ficha ha sido determinada aplicando los criterios de las direcvas y reglamentos europeos. Sólo la información que aparece en esta ficha es aplicable y válida. CB-30C eco RB-50 eco FICHA DE PRODUCTO (Reglamentos UE Nº 812/2013 y 814/2013) CB-50 eco RB-80 eco CB-80 eco RB-100 eco RB-150 eco Marca comercial FAGORModelos RB-30 eco CB-30 eco RB-30C eco CB-100 eco CB-150 eco- 73 -
