MANUAL DE USUARIO FSE 6212 IT FAGOR

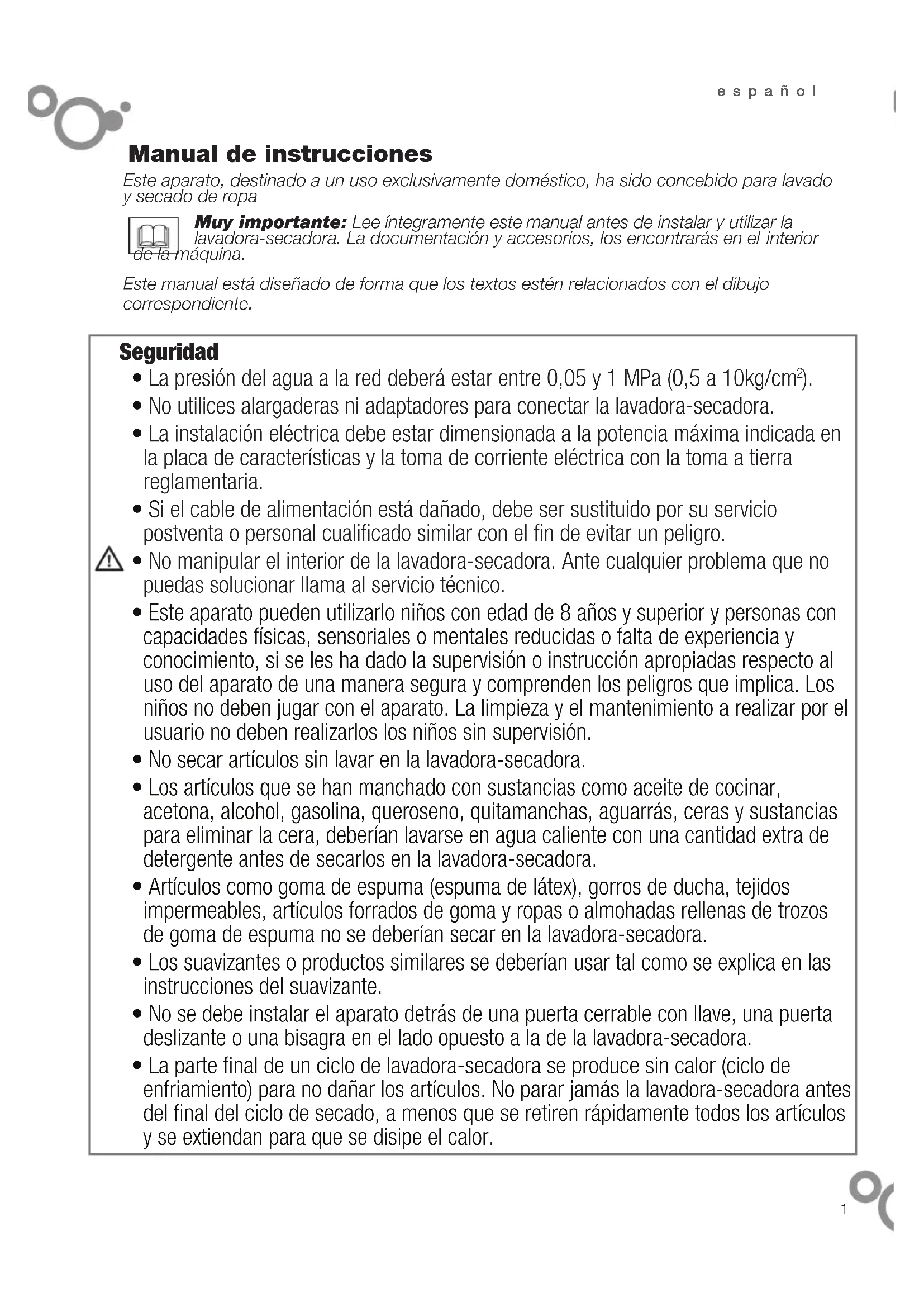

español Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado y secado de ropa Muy importante: Lee íntegramente este manual antes de instalar y utilizar la lavadora-secadora. La documentación y accesorios, los encontrarás en el interior de la máquina. Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente

Manual de instrucciones

• La presión del agua a la red deberá estar entre 0,05 y 1 MPa (0,5 a 10kg/cm

• La instalación eléctrica debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente eléctrica con la toma a tierra reglamentaria.

• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.

• No manipular el interior de la lavadora-secadora. Ante cualquier problema que no puedas solucionar llama al servicio técnico.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

• No secar artículos sin lavar en la lavadora-secadora.

• Los artículos que se han manchado con sustancias como aceite de cocinar, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás, ceras y sustancias para eliminar la cera, deberían lavarse en agua caliente con una cantidad extra de detergente antes de secarlos en la lavadora-secadora.

• Artículos como goma de espuma (espuma de látex), gorros de ducha, tejidos impermeables, artículos forrados de goma y ropas o almohadas rellenas de trozos de goma de espuma no se deberían secar en la lavadora-secadora.

• Los suavizantes o productos similares se deberían usar tal como se explica en las instrucciones del suavizante.

• No se debe instalar el aparato detrás de una puerta cerrable con llave, una puerta deslizante o una bisagra en el lado opuesto a la de la lavadora-secadora.

• La parte final de un ciclo de lavadora-secadora se produce sin calor (ciclo de enfriamiento) para no dañar los artículos. No parar jamás la lavadora-secadora antes del final del ciclo de secado, a menos que se retiren rápidamente todos los artículos y se extiendan para que se disipe el calor. Seguridad2 español Identifica el modelo de tu lavadora-secadora (“a”, “b” o “c”) comparando el panel de mandos con las ilustraciones.

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira los

tornillos y elementos de anclaje y bloqueo usados para el transporte.

1.2 Conexión a la red de agua (1.2.1, 1.2.2 y

1.2.3). Si la lavadora admite toma de agua caliente

conecta la manguera roja al grifo de agua caliente (1.2.4). Usa siempre la manguera nueva que se suministra. Elimina los tubos de alimentación anteriormente utilizados.

1.3 Desagüe. ¡IMPORTANTE! Instala el codo

suministrado y respeta las cotas del dibujo.

1.4 Nivelación. Nivela correctamente la lavadora para

evitar ruidos y desplazamientos. Se recomienda: 1º asentar y fijar las patas traseras (1.4.1); 2º ubicar la lavadora-secadora en su lugar definitivo (1.4.2); 3º asentar y fijar las patas delanteras (1.4.3).

1.5 Conexión a la red eléctrica. Ten en cuenta los

datos de la placa de características.

1.6 Instalación bajo encimera. Si por necesidad de

encastre precisa retirar la encimera contacta con el distribuidos o Servicio de Asistencia Técnica. En caso de encastre, la clavija de toma de corriente deberá ser accesible después de la instalación. Las dimensiones de encastre serán 600X600X850.

2.1 Apertura de la escotilla. Abre la escotilla.

2.2 Detergente y aditivos. Carga la ropa en la

lavadora después de haberla clasificado por color, suciedad y tipo de tejido. La cubeta tiene los siguientes compartimentos: lavado , prelavado y suavizante (2.2.1). Todas las lavadoras están preparadas para detergente en polvo (2.2.2). Si deseas emplear detergente líquido (2.2.3), en el compartimento de lavado encontrarás una pestaña azul, tira de ella hacia fuera hasta que haga tope, suéltala y quedará en posición vertical (2.2.4), esto evita que se escape el detergente líquido. Para volver a utilizar detergente en polvo coloca la pestaña azul en posición horizontal y empújala hacia atrás hasta que haga tope, así la compuerta estará abierta (2.2.5). Recuerda que no debes superar el nivel MAX marcado en el compartimento del suavizante.

2.3 Encendido y selección del programa de

lavado y secado. Selecciona el programa de lavado y/o secado (2.3.1) con el mando previa consulta de la tabla de programas (página 4). Para seleccionar el tiempo de secado debe pulsar la tecla de secado (2.3.2). En la pantalla se visualizará el tiempo, que irá incrementando según el modo en que se pulse el botón. Modo 1 -> manteniendo pulsado el botón el tiempo de secado aumenta de 10 en 10 minutos (en los modelos tipo “a” de 10 a 180 min y en los modelos tipo “b-c” desde 20 min a 200 min). Modo 2 -> pulsar pausadamente el botón el tiempo incrementa 1 minuto en cada pulsación.

2.4 Selección de velocidad de centrifugado.

Puedes elegir el grado de centrifugado o eliminarlo (2.4.1, 2.4.2). Si seleccionas Antiarrugas/Flot (2.4.3) se interrumpe el lavado antes del centrifuga- do final y la ropa queda sumergida en agua. Pulsa para realizar el centrifugado final.

2.5 Funciones adicionales:

- Fácil planchado . Reduce la formación de arrugas. - Aclarado extra . Te permite proteger las prendas de los niños y de las personas con pieles sensibles. - Reducción tiempo . Es posible acortar el tiempo de lavado de prendas sintéticas y de algodón. Pulsando el botón de reducción de tiempo reducirá la duración del programa de lavado seleccionado hasta tres veces. El valor de la duración del programa reducido se indicará en la pantalla.

2.6 Retardo horario . Te permitirá retrasar la

hora del comienzo del lavado o secado.

2.7 Función Vapor . Esta función sólo será

seleccionable en los aparatos que tengan el botón con el símbolo , siempre y cuando previamente hayas seleccionado un programa de secado. Pulsa el botón correspondiente si quieres conseguir menos arrugas en tus prendas más sensibles, sin superar la carga de 1 Kg / 4 camisas.

80 71 62 53 5280 70 70 70 70100 90 90 90 90100 90 80 80 80VELOCIDAD DE CENTRIFUGADO MÁXIMA DE LA LAVADORA (r.p.m) *Humedad residual: cantidad de humedad contenida en la ropa al final del centrifugadoProgramas de ALGODÓNProgramas SINTÉTICOSProgramas de LANAPrograma RÁPIDOHUMEDAD RESIDUAL*MEDIA (%) Identificación

2.8 Puesta en marcha o pausa

2.9 Bloqueo . Manteniendo pulsada(s) la(s)

tecla(s) durante 3 segundos, se activa el bloqueo para evitar manipulaciones por parte de niños. Se desactiva manteniendo pulsada(s) nuevamente la(s) tecla(s) durante otros 3 segundos.

2.10 Proceso de lavado y/o secado. Puedes

comprobar la fase del programa y el tiempo restante. Recomendaciones de uso: - Nada más instalar la lavadora-secadora realiza una limpieza previa y comproba su correcto funcionamiento (lavado normal, sin ropa y a 90ºC). - Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior. - Se pueden usar todo tipo de detergentes para lavadoras. Se recomiendan detergentes líquidos para programas de lavado a baja temperatura (máximo 40ºC) para todo tipo de tejidos. No se recomienda utilizar detergente en polvo para el lavado de tejidos en lana. Advertencias de uso:

1. Si paras la lavadora-secadora para añadir más

ropa, pulsando , asegúrate de que el nivel de agua no llegue al de la escotilla.

2. Las funciones adicionales ( y ) incrementan

el tiempo de lavado.

3. Una vez finalizado el programa de lavado

se recomienda dejar abierta la escotilla para ventilar el interior. Puede que tengas que esperar 2 minutos para abrir la escotilla. En los modelos “a-b” asegúrate de que el piloto STOP está parpadeando. En los modelos tipo “c” espera hasta que se apague el símbolo . Una vez haya terminado el programa de secado, la lavadora-secadora estará muy caliente, por lo que se aconseja no abrir la puerta hasta pasados 2 minutos para evitar quemaduras.

3.1 Limpieza de la cubeta de detergente. Es

recomendable hacerla una vez al mes.

3.2 Limpieza del filtro. Es recomendable hacerla

una vez al año. Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

4.1 La lavadora-secadora incorpora un sistema de

diagnóstico que detecta y avisa ante cualquier tipo de incidencia. Podrás visualizarlas en la pantalla o cuando se iluminen intermitentemente los pilotos del panel de mandos.

4.1.1 No entra agua en la lavadora. Revisar el

suministro de agua, el grifo de entrada, o limpia el filtro de entrada

4.1.2 Ni desagua, ni centrifuga. Comprueba el

4.1.3 No centrifuga. Remueve la carga de la

ropa y vuelve a seleccionar el centrifugado.

4.1.4 No se pone en marcha. Comprueba que

la escotilla está bien cerrada.

4.1.5 Con cualquier otro código. Avisa al

4.2 Vibraciones o ruidos. Revisa la correcta

instalación (1.1 y 1.4 de este manual).

4.3 Agua en la cubeta. Comprueba que la cubeta

de detergente está limpia (3.1). La lavadora-secadora ha sido diseñada pensando en la conservación del medio ambiente. Contraste de pantalla. Pasado un tiempo de unos 20 minutos, la pantalla se oscurece para ahorrar energía. Para activar la pantalla, pulsa cualquier tecla o gira el mando. Respeta el medio ambiente. Carga la lavadora- secadora a la máxima capacidad recomendada para cada programa; ahorrarás agua y energía. Siempre que puedas, evita el prelavado. No te excedas con el detergente. Gestión de residuos de aparatos eléctricos y electrónicos. No elimines los aparatos mezclándolos con residuos domésticos generales. Entrega tu lavadora en un centro especial de recogida. El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos. Para más información, contacta con las autoridades locales o establecimiento donde adquiriste la lavadora-secadora.

Mantenimiento4 español

frío, 30ºC, 40ºC, 50ºC, 90ºC 60ºC (*) frío, 30ºC, 40ºC, 50ºC, 60ºC frío, 30ºC, 40ºC frío, 30ºC, 40ºC frío 60ºC frío, 30ºC, 40ºCfrío, 30ºC, 40ºC 30ºC frío 40ºC El programa normal de algodón 60ºC es el programa más eficiente en términos de consumo combinado de energía y agua, adecuado para lavar tejidos de algodón de suciedad normal. NOTAS

Potencia consumida en “modo apagado” y “modo sin apagar” < 1W.- La temperatura real del agua puede diferir de la temperatura indicada para cada el ciclo de lavado, pudiendo ser más baja.- Los valores reales de kWh, litros, y duración del programa pueden diferir de los indicados en función de la presión y temperatura del agua de red, la temperatura del recinto donde se encuentra la lavadora, de las fluctuaciones en la tensión de red, del tipo y cantidad de ropa utilizada y de las posibles opciones adicionales seleccionadas 111-133 79-10555-6430-42

2.1 Apertura de la escotilla. Abre la escotilla.

2.5 Funciones adicionales:

1.3 Escoamento. IMPORTANTE! Posicione a

dados eléctricos da placa de características.

1. Se parar a máquina de lavar para adicionar

1.2.3). Si la rentadora-assecadora admet presa

4.1.1 No entra aigua a la rentadora. Revisa el

4.1.4 No es posa en marxa. Comprova que

1.4 Nivelación. Nivela correctamente a

datos eléctricos da placa de características.

2.1 Apertura do zapón.

2.3 Acendido e selección do programa de

lavado e secado. Selecciona o programa de lavado (2.3.1) co mando previa consulta da táboa de programas (páxina 64). Para seleccionalo tempo de secado, debe pulsa-la tecla de secado (2.3.2). Na pantalla, visualizarase o tempo, que irá incrementando segundo o modo no que se pulse o botón. Modo 1: mantendo pulsado el botón o tempo de secado aumenta de 10 en 10 minutos (nos modelos “a” desde 10 min a 180 min e nos modelos “b-c” desde 20 min a 200 min). Modo 2: pulsar pausadamente o botón o tempo incrementa 1 minuto en cada pulsación.

2.4 Selección de velocidade do centrifugado.

2.7 Funció Vapor . Esta función só está

2.10 Proceso de lavado y/o secado. Puedes

a selecciona-lo centrifugado.

4.1.4 Non se pon en marcha. Comproba que

o zapón está ben pechado.

frío, 30ºC, 40ºC, 50ºC, 90ºC 60ºC (*) frío, 30ºC, 40ºC, 50ºC, 60ºC frío, 30ºC, 40ºC frío, 30ºC, 40ºC frío 60ºC frío, 30ºC, 40ºCfrío, 30ºC, 40ºC 30ºC frío 40ºC 111-133 79-10555-6430-42
