3FE-8414IT - Lavadora FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora independiente
Modelo	3FE-8414IT
Marca	Fagor
Tipo de carga	Carga frontal
Capacidad	8 kg
Velocidad máxima de centrifugado	1400 rpm
Clase de eficiencia energética	A+++
Dimensiones (Al x An x Pr)	85 x 60 x 59 cm
Peso	75 kg
Alimentación eléctrica	220-240 V, 50 Hz, 10 A
Consumo de agua por ciclo	52 L
Nivel de ruido (Lavado/Centrifugado)	52 dB / 76 dB
Programas	Algodón, Sintéticos, Delicados, Rápido 30', Eco, Lana, Lavado a mano
Características adicionales	AquaStop, Seguro infantil, Inicio diferido, Velocidad de centrifugado variable
Pantalla	Pantalla digital LED
Material del tambor	Acero inoxidable
N.º de programas	15
Consumo energético anual	185 kWh
Consumo anual de agua	10,500 L

Preguntas frecuentes - 3FE-8414IT FAGOR

¿Cómo limpio el cajón del detergente?

Retire el cajón presionando el clip interno. Enjuáguelo con agua tibia y frótelo con un cepillo suave para eliminar los residuos de detergente. Séquelo bien antes de volver a insertarlo.

¿Qué debo hacer si la máquina no arranca?

Verifique que el cable de alimentación esté enchufado, la puerta esté completamente cerrada y el suministro de agua esté abierto. Asegúrese de que el seguro infantil no esté activado. Si el problema persiste, consulte el manual para los códigos de error.

¿Con qué frecuencia debo limpiar el filtro?

El filtro de la bomba de desagüe debe limpiarse cada 3-4 meses para evitar obstrucciones. Apague la máquina, desconecte la corriente, abra la tapa del filtro y retire los residuos. Coloque una toalla debajo de la tapa para recoger el agua.

¿Puedo lavar un edredón en esta máquina?

Sí, siempre que el edredón sea lavable a máquina y no supere la capacidad de 8 kg. Utilice un programa delicado con una velocidad de centrifugado baja. Asegúrese de que el edredón esté cargado uniformemente.

¿Qué hace la función AquaStop?

AquaStop es un sistema de seguridad que detiene automáticamente el flujo de agua en caso de fuga en la manguera de entrada. Evita inundaciones y daños. La máquina mostrará un código de error si se activa.

¿Cómo uso la función de inicio diferido?

Presione el botón de Inicio diferido repetidamente para establecer el retraso deseado en horas (hasta 24). La pantalla muestra el tiempo restante. El programa se iniciará después de que termine el período de retraso.

¿Cuál es la velocidad máxima de centrifugado para tejidos delicados?

Se recomienda utilizar una velocidad máxima de centrifugado de 600-800 rpm para tejidos delicados. Puede ajustar la velocidad de centrifugado usando el selector de velocidad antes de iniciar el programa.

¿Por qué vibra excesivamente la máquina?

Asegúrese de que la máquina esté nivelada en el suelo. Retire los pernos de transporte si aún no se han quitado. Verifique que la carga esté equilibrada y no sea demasiado pequeña (por ejemplo, una sola prenda pesada). Ajuste las patas para estabilizar.

¿Cómo desbloqueo el seguro infantil?

Mantenga presionado el botón de Seguro infantil durante 3 segundos hasta que la luz indicadora se apague. Si el modelo tiene una combinación de botones diferente, consulte el manual.

¿Cuál es el tipo de detergente recomendado?

Utilice detergente de alta eficiencia (HE) diseñado para lavadoras de carga frontal. Para tejidos de color, use detergente para colores. Siga las instrucciones de dosificación en el paquete de detergente y ajuste según la dureza del agua.

MANUAL DE USUARIO 3FE-8414IT FAGOR

ES Manual de instrucciones

INFORMACIÓN BÁSICA 5

DECLARACIÓN DEL FABRICANTE 5

SEGURIDAD Y MARCAS EN ETIQUETAS DE LA ROPA 6

SÍMBOLOS EN LOS RÓTULOS DE ROPA 15

INSTALACIÓN DE APARATO 16

CARACTERÍSTICA DE APARATO 19

RESOLUCIÓN DE PROBLEMAS 26

DURANTE LA EXPLOTACIÓN 30

REFERENTES AL LAVADO 30

INSTALACIÓN EMPOTRADA EN LOS MUEBLES

4

PT-ÍNDICE

ECOLOGIA EM PRÁTICA 40

DESEMPACOTAMENTO

Desde hace muchos años Fagor consecuentemente realiza la política pro ecológica.

El cuidado del medio ambiente es para nosotros igual de importante como la aplicación de tecnologías modernas.

El desarrollo de tecnología hizo que también nuestras fábricas se hicieran más amigables para el medio ambiente – en la fabricación se usa menos agua, menos energía eléctrica y menos residuos y desechos.

También nosotros prestamos mucha atención en los materiales usados en la producción. Nos es- forzamos en seleccionar solamente los que no contienen sustancias nocivas y permiten reciclaje y neutralización de equipo después de su uso.

El embalaje fue diseñado para proteger el producto durante el tiempo de transporte. Después de desembalar el dispositivo les rogamos eliminen los elementos del embalaje de forma que no sea perjudicial para el medio ambiente.

Todos los materiales que se emplean para embalar no son nocivos para el medio ambiente, son 100% reciclables y llevan el réspectivo símbolo. ¡Nota! Los materiales de embalaje (bolsas de polietileno, trozos de poliuretano, etc.) deben mantenerse lejos del alcance de niños a la hora de desembalar.

RETIRO DE USO

Este aparato está marcado con símbolo de contenedor para desechos tachado de acuerdo con la Directiva Europea 2012/19/CE.

Dicho símbolo informa que este aparato, pasado el periodo de su uso, no debe ser eliminado junto con los demás desechos procedentes de hogares. El usuario está obligado a devolverlo a un lugar destinado para recoger aparatos eléctricos y electrónicos gastados. Las entidades que realizan la recogida, incluyendo los puntos locales de recogida, tiendas, y entidades municipales, crean un sistema adecuado que permite la devolución de estos aparatos. El adecuado uso del equipo eléctrico y electrónico gastado ayuda a evitar las consecuencias que son nocivas para humanos y para el medio ambiente procedentes de la presencia de componentes peligrosos e inadecuado almacenamiento y procesamiento de estos dispositivos.

INFORMACIÓN BÁSICA

La lavadora está destinada solamente para usar en casa y para lavar ropa adaptada al lavado mecánico en lavadora.

Antes de conectar la lavadora a la toma de electricidad es obligatorio retirar los bloqueos de transporte y nivelar la lavadora. El fabricante se reserva el derecho a realizar cambios que no influyan en la forma de funcionamiento del aparato.

USO

La lavadora debe ser usada solamente después de leer el presente manual.
No se debe nunca usar la lavadora al aire libre o en espacios donde la temperatura pueda bajar por debajo de cero.
Los niños y las personas que no leyeran el manual no deben usar la lavadora.

¡Las temperaturas inferiores a los 0°C pueden ocasionar daños de la lavadora! En caso de almacenar o transportar la lavadora en temperaturas negativas se recomienda espera 8 horas antes de usar la lavadora para aclimatar a la habitación con temperatura sobre ce

DECLARACIÓN DEL FABRICANTE

Declaración del fabricante

El fabricante declara con la presente que el producto cumple los requisitos esenciales de las siguientes directivas europeas:

• directiva de baja tensión 2014/35/EC
• directiva de compatibilidad electromagnética 2014/30/EC
• directiva de diseño ecológico 2009/125/EC
  • directiva RoHS 2011/65/EC

y por lo tanto el producto fue marcado y tiene declaración de conformidad compartida a las entidades que supervisan el mercado.

SEGURIDAD Y MARCAS EN ETIQUE-TAS DE LA ROPA

¡Riesgo de pérdida de vida!	El equipo no debe ser usado por: niños menores de 8 años, personas de deficiencia física o psíquica, personas que no tengan suficientes capacidades de uso de este tipo de aparatos. Estas personas deben tener supervisión o formación adecuadas relativas al uso seguro de equipo y peligros relacionados con ellos. Se debe cuidar de que los niños no jueguen con el equipo así como no realicen ningunas actividades relativas con el manejo o mantenimiento. Se debe imposibilitar a los niños menores de 3 años todo acceso al aparato a menos que sea bajo custodia de personas adultas.
	Los niños pueden cerrarse dentro de los aparatos y con ello pueden encontrarse en la situación de peligro de vida.
¡Riesgo de asfixia!	Si les dejamos a los niños que jueguen con embalaje/ plástico podrán envolver en el cuello o meter en la cabeza y pueden asfixiarse. Se debe proteger el embalaje/ plástico o partes de embalajes lejos de los niños.
¡Riesgo de intoxicación!	Los detergentes y los productos para telas pueden ocasionar intoxicación en caso de consumirlos. En caso de tragar un producto químico se debe consultar al médico. Los detergentes y los productos para telas se deben mantener fuera del alcance de los niños.
¡Riesgo de que-madura!	Durante el lavado en altas temperaturas el vidrio de la puerta se calienta.Se debe evitar que los niños toquen la puerta caliente de aparato.
¡Irritación de ojos/ piel!	El contacto con detergentes y con suavizantes puede ocasionar irritación de ojos o de piel. En caso de penetración en los ojos/ contacto con la piel de detergente o producto químico para telas, aclarar bien los ojos/ la piel. Los detergentes y los productos para telas se deben mantener fuera del alcance de los niños.
¡Riesgo de electrocución/ riesgo de incendio/ riesgo de daños materiales/ riesgo para el aparato!	Cuando el aparato no fue montado bien puede tener lugar una situación peligrosa. Se debe asegurar de que:La tensión de la toma es conforme con la tensión determinada en el aparato (Tabla nominal).Los niveles de carga y la protección requerida de fusible están determinadas en la tabla nominal.El aparato está conectado solamente y exclusivamente a la fuente de la corriente alterna por medio de un enchufe con toma a tierra conforme con los estándares nacional y montados adecuadamente.
Riesgo de electrocución/ incendio/ daños materia-les/ para el aparato!	El cable para conectarse a la red eléctrica y el enchufe con toma a tierra coinciden y el sistema de toma a tierra fue montado correctamente.
	La sección de cable es suficientemente grande.
	El acceso al enchufe está siempre garantizado.
	En caso de usar el interruptor fijo de sobrecorriente se debe usar solamente este interruptor que está marcado de la siguiente manera:La presencia de esta marca es la única forma de asegurarse de que fueron cumplidas todos los requisitos posibles.
Riesgo de electrocución/ incendio/ daños materia-les/ para el aparato!	Si el cable para conectar a la red eléctrica fue modificado o sufrió daño puede tener efecto en electrocución, cortocircuito o aparición de fuego a consecuencia de sobrecalentamiento.El cable de alimentación no está torcido, aplasta-do o modificado y no tiene contacto con ninguna fuente de calor.
¡Riesgo de incendio/ de daños materiales/ para el aparato!	El uso de extensiones o enchufes múltiples puede acabar con incendio a consecuencia de sobrecalentamiento o cortocircuito. Conectar el aparato directamente al enchufe adecuado dota-do de la toma a tierra. No usar extensiones, en-chufes múltiples ni regletas múltiples.
¡Riesgo para la salud/ de daños materiales/ de daño de aparato!	El aparato puede vibrar o moverse durante el uso, lo cual puede tener efecto en lesiones o daños materiales. Posicionar el aparato en superficie limpia, plana y dura con ayuda de nivel de burbu-ja.
	En caso de ser agarrado uno de los elementos de aparato salientes (por ejemplo, la puerta), para subir o moverlo, el elemento puede romperse y ocasionar daños.No empuñar ningún elemento saliente para mo-verlo.
¡Riesgo de sufrir daños!	El aparato pesa mucho. En caso de subirlo puede ocasionar lesiones. No subir el aparato sin ayuda.
¡Riesgo de sufrir daños!	El aparato tiene bordes afilados que pueden dañar manos. No agarrar el aparato con borde afilados. Subirlo solamente después de poner guantes protectores.
	Si los conductos o los cables eléctricos no están pasados correctamente, uno puede tropezar con ellos y sufrir daños. Conducir los conductos y los cables tal que no hagan peligro de tropezón.
¡Advertencia! Daños materiales/ riesgo de daño de aparato	Cuando el nivel de agua es demasiado alto o demasiado bajo, el aparato puede no funcionar correctamente, lo cual puede ocasionar daños materiales o daños de aparato.Asegurarse de que el agua alimentada está bajo la presión mínima de 100 kPa (1 bar) y máxima de 1000 kPa (10 bar).
	Si las mangueras que alimentan el agua fueron modificadas o dañadas pueden ocasionar daños materiales o daños de aparato. Las mangueras que alimentan el agua no pueden estar torcidas, aplastadas, modificadas o cortadas.
	El uso de mangueras de diferentes marcas para conectar el aparato a la fuente de agua puede ocasionar daños materiales o daño de aparato.
¡Advertencia!Daños materiales/riesgo de daño de aparato	Usar solamente las mangueras suministradas junto con el aparato o mangueras originales de reserva destinadas para este aparato.
	El aparato está protegido para el transporte por medio de aparatos de bloqueo. Si no se eliminan los bloqueos usados para el transporte antes de empezar el uso de aparato, podrán ocasionar daños de aparato. Antes de empezar el uso de aparato por primera vez se debe eliminar todos los bloqueos usados durante el transporte.Cuidar de conservar bloqueos separados para el transporte. Si el aparato se vuelve a transportar, para evitar los daños se debe volver a montar los bloqueos para el transporte.
¡Riesgo de explosión/riesgo de incendio!	Las cosas lavadas en las que se usaron los detergentes que contienen disolventes, por ejemplo, desoxidantes, disolventes para limpiar, crean riesgo de explosión en el tambor.Antes de empezar el lavado en la máquina, aclarar mucho con agua las cosas destinadas para lavar.
¡Riesgo de intoxicación!	Los vapores pueden ser emitidos por productos de limpieza que contengan disolventes, por ejemplo, disolvente para limpiar.No usar productos de limpieza que contienen disolventes.
¡Riesgo de sufrir daños!	En caso de apoyarse / estar sentado en la puerta de aparato cuando está abierta puede tener efecto en la caída de aparato y ocasionar daños. No apoyarse en la puerta abierta de aparato.
	Subir el aparato puede llevar a romper la encime-ra y ocasionar daños. No subir el aparato.
	Meter las manos dentro del tambor cuando éste aún está en movimiento, expone las manos a daños.Se debe esperar hasta que el tambor deje de moverse.
¡Riesgo de quemadura!	Durante el lavado en altas temperaturas existe el riesgo de quemadura a consecuencia de contacto con disolución de agua y de detergente caliente (por ejemplo, a la hora de echar la disolución caliente en el lavabo).No meter las manos en la disolución caliente de agua con detergente.
¡Irritación de ojos/ piel!	Los detergentes y los preparados para telas pueden salpicar, si el cajón para detergentes se queda abierta durante el trabajo de aparato.En caso de penetración en los ojos/ contacto con la piel de detergente o producto químico para telas, aclarar bien los ojos/ la piel.En caso de tragar un producto químico se debe consultar al médico.
¡Advertencia!Daños materiales/riesgo de daño de aparato	Cuando la cantidad de ropa sucia en el aparato excede el límite de carga, puede no funcionar correctamente u ocasionar daños materiales o dañar el aparato. No exceder el límite de carga de lavado seco. Cuidar de no exceder los límites determinados para respectivos programas.
	En caso de meter poca cantidad de detergente o de producto de limpieza en el aparato podemos ocasionar daños materiales o dañar el aparato. Usar detergentes / lejías suavizantes de conformidad con las instrucciones de fabricante.
¡Riesgo de pérdida de vida!	El aparato funciona con electricidad. El contacto con elementos bajo tensión significa riesgo de electrocución. Por lo tanto, se debe recordar de:
	Desconectar el dispositivo.Desconectar el aparato de alimentación con la corriente (sacar el enchufe).
	No coger nunca el enchufe con manos húmedas.
	En el momento de eliminar el enchufe de la toma, siempre coger del enchufe y no del cable ya que, en caso contrario, puede ocasionar daño de cable.
	No introducir modificaciones técnicas en el aparato ni sus elementos.
	Todas las reparaciones u otros trabajos en el aparato deben ser realizados solamente por nuestro punto de servicio o por un electricista. Lo mismo se refiere al cambio de cable eléctrico (cuando sea necesario).
	Los cables eléctricos de reserva pueden ser pedidos en nuestro punto de servicio.
¡Riesgo de intoxicación!	Los vapores pueden ser emitidos por productos de limpieza que contengan disolventes, por ejemplo, disolvente para limpiar.No usar productos de limpieza que contienen disolventes.
¡Riesgo de electrocución/ riesgo de daños materiales/ riesgo para el aparato!	Si la humedad entre en el aparato, puede ocasionar cortocircuito.Para limpiar el aparato no se debe usar limpiadora de presión ni limpiadora de vapor.
¡Riesgo para la salud/ riesgo de daños materiales/ riesgo para el aparato!	El uso de las partes de recambio y accesorios de otras marcas es peligroso y puede ocasionar daños de la salud, daños materiales o daños de aparato.Por cuestiones de seguridad se debe usar solamente partes de recambio originales.
¡Advertencia!Daños materiales/riesgo de daño de aparato	Los medios de limpieza y medios de impregnación de telas (por ejemplo, quitamanchas, rocia-dores para prelavado, etc.) también pueden ocasionar daños en caso de tener contacto con las superficies de aparato.Por lo tanto, se debe recordar de:
¡Advertencia!Daños materiales/riesgo de daño de aparato	Para que estos productos no tengan contacto con la superficie de aparato.Limpiar el aparato solamente con agua y con paño húmedo.

SÍMBOLOS EN LOS RÓTULOS DE ROPA

Lavado
	cocción temp 90°	normal temp 60°C normal temp 40 °C ¡No lavar!
	delicado a mano
Limpieza química
	todos los disol-ventes	todos menos TRI sólo gasolina ¡NO		¡Limpiar química-mente
Secador de tambor
	normal bajo alto ¡NO secar!
Planchado
	110°C 150	°C 200	°C ¡No planchar

INSTALACIÓN DE APARATO

1

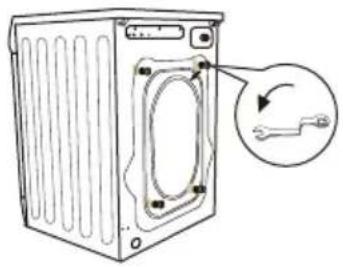

Eliminación de protecciones de transporte

(se debe guardar las protecciones para usar, por ejemplo, durante la mudanza).

■ destornillar con llave los 4 tornillos de bloqueos,
sacar de tomas los soportes de transporte de caucho y plástico junto con arandelas y tornillos,

tapar los orificios con tapas que se encuentra en el saquito con accesorios.

Recuerde: ¡Antes de encender la lavadora se recomienda absolutamente eliminar bloqueos!

2

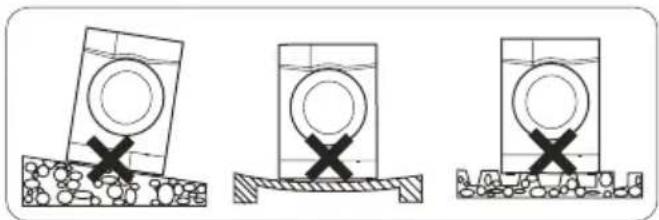

Posicionamiento y nivelación de la lavadora

■ posicionar la lavadora en un suelo duro y nivelado,
■ aflojar la arandela de plástico (2),
nivelar por medio de mover las patas y las tuercas (1),
bloquear con las tuercas (2).

Después de situar y nivelar la lavadora hay que comprobar su estabilidad por medio de apretar cada rincón de la lavadora y comprobar que la lavadora se mueve.

3

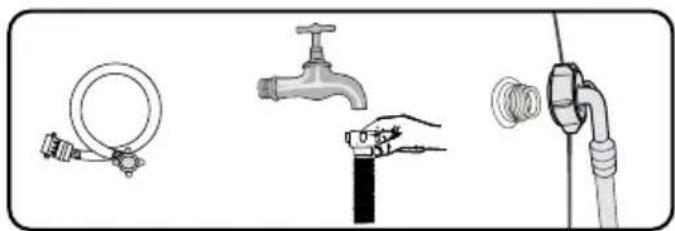

Conexión de agua

Hay que usar solamente las mangueras nuevas suministradas junto con el equipo. Las mangueras usadas no deben usarse de nuevo.

La manguera de alimentación y las juntas se encuentran en el tambor de la lavadora. La presión de agua mínima es de 0,05 MPa (0,5 bar) y la máxima1 MPa (10 bar).

1) después de conectar hay que asegurarse que la manguera no está torcida,
2) después de conectar la manguera y la válvula comprobar su estanqueidad,
3) comprobar la manguera de alimentación con regularidad

La lavadora debe ser alimentada solamente con agua fría.

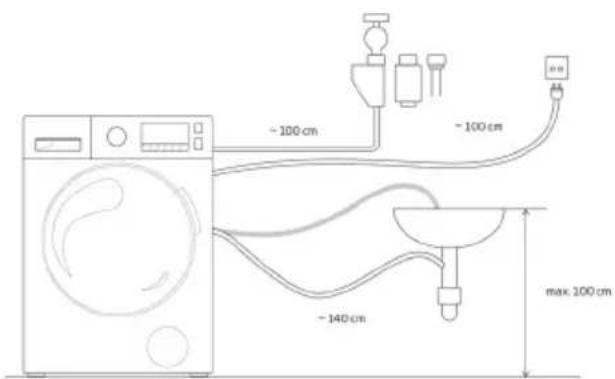

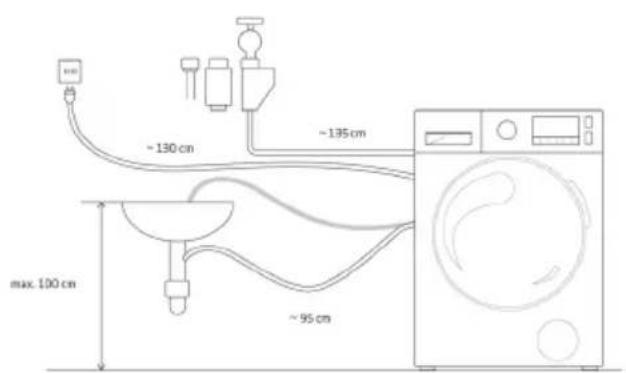

Evacuación de agua

La manguera de evacuación de agua se encuentra en la parte trasera de la lavadora. Proteger tal que no se mueva durante el trabajo de la lavadora. Cuando sea necesario usar el codo (1). Recordar de no meter la manguera demasiado en el tubo de escape.

Toma al lado izquierdo Toma al lado derecho

5

Conexión de la alimentación eléctrica

La toma eléctrica al que se conecta la lavadora debe encontrarse en un lugar visible y de fácil acceso,
se debe conectar la lavadora solamente a una toma de corriente correctamente instalada, dotada de toma a tierra,
no se debe conectar a través de la extensión,
en caso de dañar el cable de alimentación, el cambio debe ser realizado por un servicio autorizado,
La instalación eléctrica a la cual estará conectada la lavadora deberá ir protegida con el fusible de 10 A.

Preparación de lavado:

Los objetos pequeños como monedas, clips, agujas, etc, pueden dañar la ropa y los elementos de la lavadora, por lo tanto, se deben seguir unas recomendaciones importantes:

1) vaciar bolsillos
2) eliminar todos los elementos metálicos
3) lavar las telas delicadas como sostenes o medias en unos saquitos especiales
4) cerrar cremalleras y abotonar botones
5). eliminación de cuerpos extraños del dispositivo

CARACTERÍSTICA DE APARATO

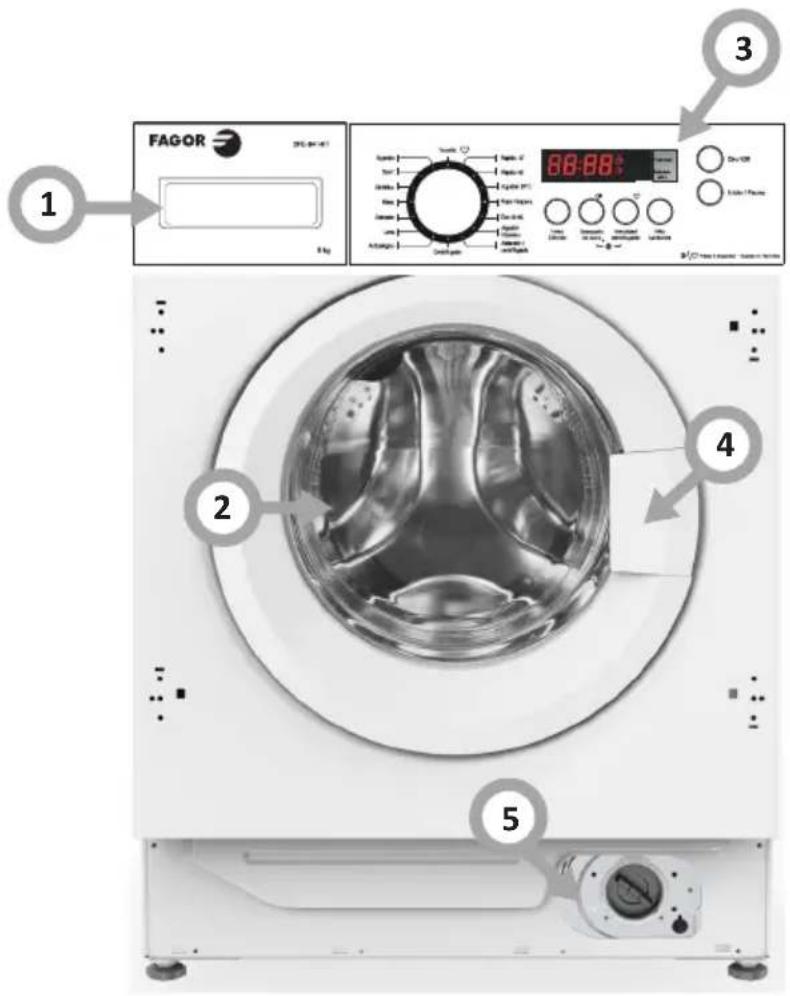

DESCRIPCIÓN DEL EQUIPO

1. Cajón para detergentes
2. Tambór
3. Panel de control
4. Asa de la puerta
5. Caja del filtro
   de la bomba

Accesorios:

Tapones de agujeros de transporte

Tapón de agujero (opción)

Manguera que condu- ce el agua C

Manguera que conduce el agua H (opcional)

Codo para la manguera que evacúa el agua (opcional)

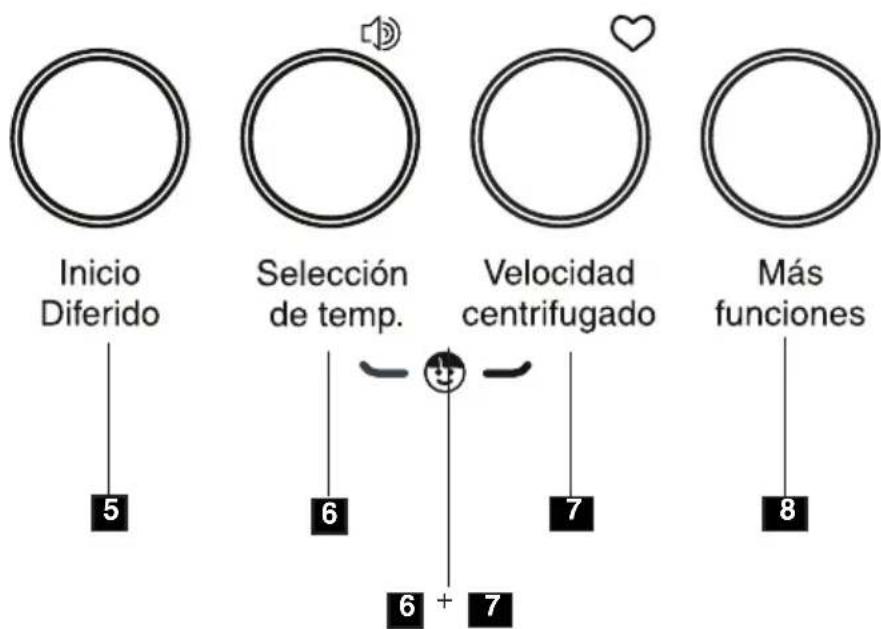

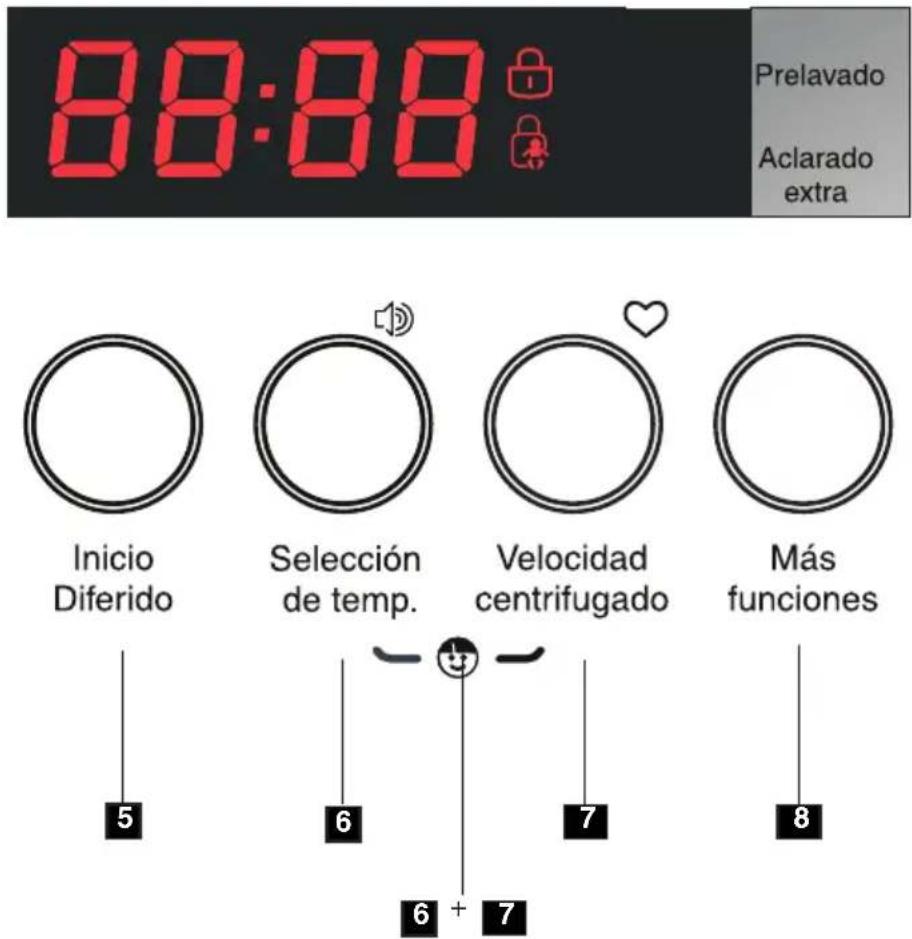

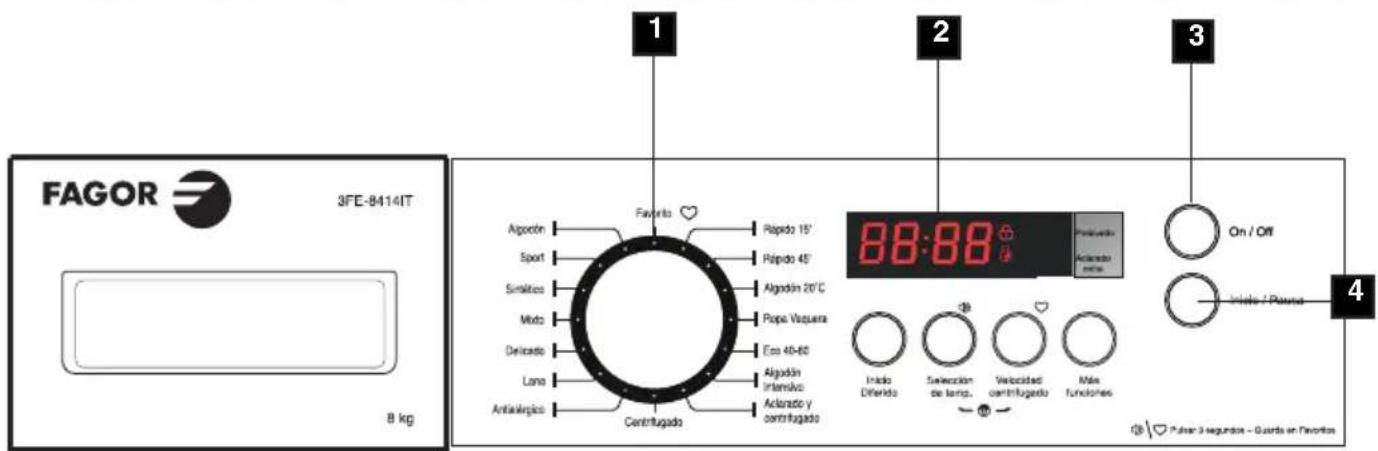

DESCRIPCIÓN DEL PANEL DE CONTROL Y DE LA PANTALLA

1. Botón de programa
2. Pantalla
3. Botón encender/apagar
4. Inicio / Pausa
5. Botón de la función adicional de retraso de Inicio
6. Botón de selección de Temperatura
7. Botón de selección de Velocidad de centrifugado
8. Botón de selección de función
   6+7. Bloqueo de activación (Child Lock)

1

Perilla de selección de programa

Para garantizar los mejores resultados posibles de lavado, el usuario puede seleccionar el respectivo programa de lavado de forma adecuada al grado de suciedad, tipo y cantidad de lavado. Después de empezar el programa, los parámetros de programa seleccionado de lavado no se podrá cambiar del botón de programas.

2

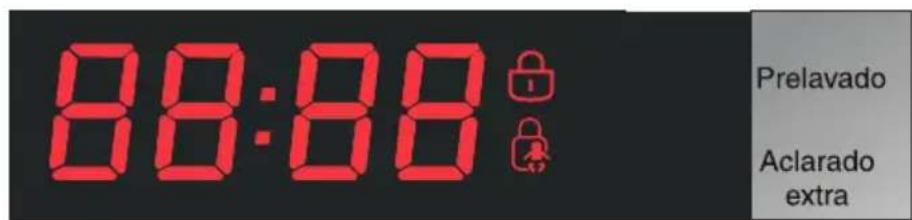

Pantalla

Cuando la lavadora funciona, en el visualizador es visible hasta el tiempo de finalizar el programa de lavado. En el visualizador aparecerán los siguientes símbolos: La puerta de lavadora bloqueada y la puesta en marcha de la función de activación (Child Lock)
La indicación de tiempo es aproximada y puede cambiar en función de temperatura, presión de agua, carga, cantidad de detergente etc. El tiempo es automáticamente actualizado durante el ciclo de lavado, la suspensión alternativa de cuenta descendiente y los saltos de tiempo son posibles.

Cuando está seleccionada la función de retraso de inicio, en el visualizador es visible el tiempo restante hasta el inicio del programa de lavado.

Durante el ajuste de las revoluciones de centrífuga el visualizador indicará los siguientes valores:

0 (apagado de centrifugado) - 400 - 600 - 800 - 1000 - 1200 - 1400.

Durante el ajuste de la temperatura, el visualizador indicará los siguientes valores: - - °C (agua fría) - 20°C- 30°C - 40°C- 60°C - 90°C.

3

Botón Standby

Desactiva / activa el lavado y cancela el programa de lavado.

4

Botón Inicio / Pausa

El botón 4 Inicio/ Pausa poner en marcha o para el programa de lavado.

Durante el trabajo de la lavadora, el símbolo “■” parpadea en el visualizador. En el modo de pausa, los símbolos “■” no parpadean sino que permanecen iluminados. La función pausa debe emplearse para mojar la carga.

Después de seleccionar el programa se debe esperar unos 10 minutos y apretar el botón

Inicio / Pausa ▶ Después de mojar el lavado durante el tiempo requerido, volver a apretar el botón Inicio / Pausa ▶ entonces la lavadora continuará el programa de lavado.

El mojado mejora los resultados de lavado si la ropa está muy sucia.

5

Botón Retardo de Inicio

Este botón sirve para retardar el inicio del programa de lavado. El tiempo de retraso se puede ajustar entre 0 y 24 horas.

¡Advertencia! Durante el apagón, durante la cuenta descendiente del tiempo de retraso, la función restablecerá la cuenta descendiente después del restablecimiento de alimentación.

6

Botón de selección de Temperatura

El botón 6 se fija la temperatura para respectivos programa de lavado.

Después de apretar el botón 6, en el visualizador aparecerán los ajustes disponibles de temperatura de agua o el agua fría (sin precalentamiento) para el programa de lavado dado. En función del programa seleccionado en la pantalla, en el visualizador aparecerán las siguientes opciones de ajuste: - - °C (agua fría) - 20°C- 30°C - 40°C- 60°C - 90°C.

7

Botón de selección de Velocidad de centrifugado

El botón 7 sirve para ajustar las velocidades de centrifuga durante el ciclo de evacuación de agua. Para cambiar del ajuste se debe apretar el botón. En función del programa de lavado, el visualizador indicará los siguientes valores - (desactivación de centrifugado) - 400 - 600 - 800 - 1000 - 1200 - 1400.

8

Botón de selección de la función

El botón de función múltiple sirve para seleccionar una de las dos funciones (aclarado adicional o prelavado) o de ambas funciones al mismo tiempo. Después de activar esta función se encenderá el diodo LED por encima del símbolo de la función seleccionada.

¡Advertencia! Las funciones adicionales aclarado / prelavado no están disponibles para todos los programas de lavado (ver: tabla de programas).

Prelavado

La función de prelavado prolonga el tiempo de lavado de unos 20 segundos. El lavado principal antecede el ciclo de lavado adicional a la temperatura de 30°C. Gracias a esta función del prelavado se puede conseguir buenos resultados de lavado sin previo mojado. Esta función es recomendada para la ropa interior muy sucia.

¡Advertencia! Antes de activar la función de prelavado se debe echar/ meter el detergente en el cajón con el símbolo “

Enjuagar adicional

La función de aclarado adicional es especialmente recomendada para el lavado de la ropa interior y de la ropa de personas con piel sensible. Esta función añade el aclarado adicional al programa de lavado.

6+7

6 +7 Bloqueo de activación (Child lock)

El bloque de activación bloquea los botones de función tal que los niños no puedan cambiar de ajustes por casualidad. Para activar el bloqueo de activación durante el lavado, apretar los botones 6 (Selección de temperatura) y 7 (Velocidad de centrifuga) al mismo tiempo durante 3 segundos. Para activar esta función durante el ciclo de lavado, volver a apretar los mismos botones y mantener durante 3 segundos.

Nota 1: Si el bloqueo de niños está activo, en el visualizador aparecerá el símbolo

Nota 2: El bloqueo no está desactivado automáticamente después de finalizar el programa de lavado.

Activación / desactivación de la señal sonora

Para activar esta función se debe mantener el botón 6 apretado durante unos 3 segundos.
La señal sonora confirma la activación de esta función. Para volver a activar esta función, apretar y mantener el botón 6 durante unos 3 segundos. El ajuste se guardará hasta el tiempo del siguiente cambio.

Configuración de programa individual

Para ajustar el programa individual, se debe girar la perilla en cualquier programa de lavado y seleccionar la temperatura, la velocidad de centrifuga y funciones adicionales.
Mantener el botón 7 apretado durante unos 3 segundos para confirmar los ajustes del programa individual. El programa predeterminado es algodón.

Este programa de lavado está destinado para niños y personas con piel sensible. El lavado básico se realiza a los 60°C (posible ajuste de temperatura 90/60/40/30/20—“agua fría”).

Programa Lavado mixto:

El programa estándar de lavado a la temperatura de 40°C con velocidad de centrifuga de 1000 revoluciones por minuto. Si usamos este programa podemos lavar al mismo tiempo la ropa de color, de algodón, de telas sintéticas y de lino.

Programa Lavado corto 15':

El programa sirve para renovar la ropa. Contiene todas las etapas de lavado: - lavado básico - aclarado - centrifuga

Algodón 20:

El programa sirve para lavar ropa a la temperatura de 20°C.

Eco 40-60:

El programa “eco 40-60” se utiliza para lavar juntos tejidos de algodón con suciedad normal, que se pueden lavar a 40 °C o 60 °C en el mismo ciclo.

DESCRIPCIÓN DE USO

1

Selección de programa

Fijar el programa moviendo la perilla a la izquierda o a la derecha.
Ajustar el programa a las necesidades - podemos cambiar de temperatura, velocidad de centrífuga o activar funciones adicionales.
Apriete el botón Inicio/Pausa.

2

Tiempo para terminar

Para fijar el tiempo para terminar:

Cerrar la puerta de la lavadora.
Poner la perilla de programador en el programa seleccionado (ver la tabla).
En función de las necesidades seleccionar las funciones adicionales o cambiar los parámetros de lavado adecuados.
Apretar el botón Tiempo para terminar.
- Seleccionar el tiempo entre 0 y 24 horas. Apriete el botón Inicio/Pausa. La lavadora pasará al modo de espera.
El programa de lavado terminará automáticamente.

Al fijar la función Tiempo para terminar, en el visualizador aparecerá el tiempo que queda para terminar el programa.

3

Finalización de lavado

Para finalizar el programa el visualizador demostrará "End" y se oirá una señal sonora (si esta función está activada).
Cerrar la válvula de admisión de agua.
Desconectar la lavadora con el botón Standby.
Desconectar la lavadora de la alimentación.
Abrir la puerta y sacar la ropa lavada.

4

Cancelación y cambio de programa de lavado

Para cancelar el programa de lavado apretar el botón Standby. Luego, volver a activar la lavadora, seleccionar el programa de lavado adecuado y apretar el botón Inicio / Pausa.

4

Modo de consumo bajo de energía de visualizador

Unos 10 minutos desde la finalización del programa de lavado, el visualizador pasará al modo de ahorro de energía (en vez del letrero "End", "parpadea en el visualizador). El modo de consumo bajo de energía de visualizador se activará también si a los 10 minutos después de activar la lavadora con el botón Standby no se mueva la perilla de selección de programa y no se apriete ningún botón.

PROCEDIMIENTO EN

SITUACIONES

DE EMERGENCIA

Problema Causa probable / Solución
La lavadora no funciona Destornillar la válvula que conduce el agua.- Limpiar el colador en la manguera de alimentación de agua- Cerrar la puerta de la lavadora- Apretar el botón Inicio/Pausa
Fugas de agua - Conectar correctamente la manguera que conduce el agua fría.
Carga no centrifugada de la lavadora Volver a cargar con regularidad la carga del tambor, limpiar el filtro de la bomba.
Olor pesado en el tambor de la lavadora - Activar el programa de autolimpieza del tambor.
Falta agua en el tambor - Destornillar la válvula de alimentación de agua.
Queda agua en la cámara del medio para aclarar.	- Apretar el compartimento de plástico central del cajón para detergentes.
El lavado no está bien aclarado Añadir la cantidad correcta del detergente, en función de las suciedades y dureza de agua (véase las recomendaciones del embalaje del detergente)
El aparato no se llena con agua - abrir la válvula de agua,- comprobar el ajuste de programa,- comprobar la presión de agua,- volver a conectar la manguera de alimentación de agua.- cerrar la puerta de la lavadora- comprobar que la manguera de agua no está doblada o bloqueada
Carga y bombeo de agua al mismo tiempo.	- Comprobar que la boquilla de la manguera que evacúa el agua se encuentra al nivel del agua en el aparato (la manguera deberá encontrarse a la altura de 0 -100 cm.
Evacuación de agua incorrecta - comprobar el filtro de bomba,- limpiar la manguera de evacuación de agua,- comprobar la posición de la manguera de evacuación de agua - debe encontrarse a la altura de 0,6 - 1 m desde el suelo.
Vibraciones de aparato - Comprobar que los	tornillos de transporte han sido eliminados- nivelar la lavadora,- bloquear las patas atornillando las tuercas.
La espuma se sale del depósito de detergentes.	- Reducir la dosis del detergente usado.- Comprobar la dureza de agua y ajustar la cantidad de detergente,- Usar el detergente de conformidad con las recomendaciones del fabricante en el embalaje para la dureza de agua adecuada.
Interrupción de trabajo del aparato antes de terminar el programa	- Comprobar la alimentación eléctrica, la admisión y la evacuación de agua.
El ruido ocasionado con el trabajo de la bomba de evacuación después de eliminar el agua	- No hay por qué preocuparse. El agua fue eliminada del tambor pero quedó poca cantidad de agua en la bomba y en la manguera de evacuación.El trabajo continuo de la bomba de evacuación hace la succión de aire y el ruido característico que no es síntoma de irregularidad.
Cortas pausas durante el ciclo de lavado - En	la lavadora automáticamente se rellena la cantidad de agua- Pausa ocasionada por la eliminación del exceso de espuma.

PRESENTACIÓN DE CÓDIGOS DE ERRORES DE LA LAVADORA

La lavadora tiene sistema de alarma que ayuda en solucionar los problemas más delicados relativos al trabajo incorrecto que iluminan "CÓDIGOS DE ERRORES" en el visualizador. Por medio de CÓDIGOS DE ERRORES se puede localizar una avería y determinar su causa.

En caso de detectar error, en la pantalla se visualiza la información según la tabla a continuación:

Indicación en la pantalla	Causa Explicación
E10 Baja presión de agua, falta agua en la lavadora		Abrir la válvula de agua, comprobar la manguera de la alimentación de agua y el filtro, comprobar la presión de agua.
E21 Evacuación de agua incorrecta		Compruebe la bomba de la admisión de agua y el filtro
E30 La puerta no está bien cerrada.		Comprobar que la puerta de la lavadora está cerrada.Comprobar que la ropa no bloquea la puerta de la lavadora.
Otros Intentar a volver a encenderla o volver a ponerse en contacto con el CENTRO DE MANTENIMIENTO

Ala hora de avisar error la lavadora emite una señal sonora (si el botón está activo).

LIMPIEZA Y MANTENIMIENTO

¡Para limpiar la caja y las partes de plástico del producto no use nunca disolventes o agudos, abrasivos productos de limpieza (por ejemplo, polvos o emulsión para limpiar)! Emplee solamente los detergentes delicados y trapos blandos. No use esponjas.

Limpieza del filtro de la bomba

1

Limpiar el filtro de bomba cada 20 lavados. ¡En caso de descuidar la limpieza de filtro aparecerán problemas con la evacuación de agua del aparato!

1). al desconectar la alimentación sacar el compartimento.
2). destornillar el filtro como en la figura y sacar los restos del filtro.
3). instalar todas las partes después de limpiarlas.

2

Limpieza de la válvula de admisión de agua

Nuevo montaje de filtro - orden inversa.

1). Destornillar la manguera de alimentación de agua,
2). Agarrar con pinzas el perno de la rejilla de filtro.
3). Sacar y limpiar el filtro, lo mejor con un cepillo.

3

Limpieza de cajón para detergentes

Se debe limpiar el cajón al menos una vez a la semana.

1). Sacar el cajón (apretando el bloqueo a ambos lados).
2). Limpiar con agua corriente con el uso de cepillo o trapo.
3). Introducir el cajón para detergentes.

INDICACIONES PRÁCTICAS REFERENTES AL LAVADO

DETERGENTES Y SUAVIZANTES

Se recomienda usar detergentes de uso general en polvo o en líquido para el intervalo completo de temperaturas conforme con las recomendaciones de fabricante del detergen- te que se dan en el embalaje.

1

Detergentes

Echar el detergente en la cámara del cajón marcado con el símbolo .
El preparado para prelavado echar el detergente en la cámara del cajón marcado con el símbolo .I

Detergentes líquidos

Instalar el bloqueo proporcionado en la cámara
Echar el detergente líquido en la cámara del recipiente marcado con el símbolo . ^III

Preparados para aclarar

Echar el líquido para aclarar en la cámara central del cajón marcado con el símbolo.
No exceder el nivel máximo marcado en la cámara del cajón del nivel máximo. El líquido se tomará para el último aclarado.

Para lavar la ropa blanca se recomienda usar el detergente. Los detergentes líquidos no contienen blanqueador. Para la ropa blanca no usar líquido para aclarar, ya que puede provocar amarilleo de telas.

PRIMER LAVADO

■ Antes del primer encendido hay que realizar un ciclo de alta temperatura sin la carga conforme con el siguiente procedimiento.

1). Conectar la lavadora a la alimentación.
2). Abrir la válvula de agua.
3). Poner la perilla de selección de programa en la temperatura alta. Añadir el respectivo detergente y apretar el botón Inicio/Pausa.

SUCIEDADES

1

Manchas persistentes

Antes de lavar hay que tratar la ropa interior con el quitamanchas según el manual de uso

2

Ropa muy sucia

Para conseguir el mejor efecto de lavado, meter en la lavadora menor cantidad de ropa.
Añadir más detergente.
Aclarar la lavadora después de lavar la ropa muy sucia (por ejemplo, ropa de trabajo) o ropa después de la cual quedan muchos hilos y fibras. Para ello activar el programa de lavado a la temperatura de 60°C, por ejemplo, de color o de cuidado fácil.

3

Ropa poco sucia

Consultar el punto. "Ahorros".

AHORROS

Limitación del consumo de energía y agua

La ropa interior con poca suciedad debe ser lavado con el uso del programa corto.
En la mayoría de programas de lavado la lavadora evalúa el tamaño de carga. En el programa LAVADO CORTO, en caso de poca carga el aparato reducirá el consumo de agua y energía y reducirá el tiempo de lavado.

DUREZA DE AGUA

El agua dura ocasiona sedimentación de cal. Podemos consultar la información sobre la dureza de agua en la Estación de Tubería de Agua más cercana. Se recomienda emplear suavizante para todos los lavados.

DESAPARICIÓN DE TENSIÓN (MEMORIA DE PROGRAMA)

El apagado de la lavadora de la red o el apagón no hacen el borrado de programa. El programa se memoriza y es restablecido después del restablecimiento de alimentación. Durante el apagón no se debe abrir la puerta de la lavadora.

ECHAMOS EL LAVADO

La carga máxima del tambor son 8 kg:
Cargar la ropa al tambor conforme con las siguientes recomendaciones.

algodón, tejanos, ropa de niños - como máximo el tambor lleno (¡no empujar la ropa en el tambor ya que influirá en la calidad de lavado!)

2). Sintética - como máximo 1/2 parte del tambor
3). lana, seda, telas delicadas como máximo 1/3 parte del tambor

¡No sobrecargar la lavadora! ¡En caso de sobrecargar el aparatp podemos dañar la ropa lavada! En caso de sobrecargar el aparato, en el visualizador aparece el aviso OVL. Sacar el exceso de la ropa del tambor y volver a poner en marcha el lavado. La cantidad máxima de carga, en función del programa se encuentra en la tabla de programas.

CONTROL DE LA DISTRIBUCIÓN DE CARGA

El aparato tiene sistema de control de distribución de la ropa.
Antes de realizar el centrifugado el sistema comprueba la distribución de la ropa en el tambor. En caso de detectar desequilibrio demasiado grande el sistema tratará unas veces distribuir la ropa en el tambor. A veces las pruebas fracasan. El problema pueden provocar las batas lavadas junto con las sábanas que formaron una bola.
■ Entonces, el sistema podrá reaccionar de dos formas:
1). aprobar la distribución regular de la ropa para reducir la velocidad de la centrífuga, 2). evitar la centrífuga.
En ambos casos, después de terminar el lavado, hay que abrir la puerta de la lavadora, poner la ropa manualmente, cerrar la puerta y volver a seleccionar el programa de centrifugado.
Los programas más eficientes en términos de consumo de energía y agua suelen ser los que funcionan a temperaturas más bajas y durante más tiempo.
Si se carga la lavadora doméstica a la capacidad máxima indicada por el fabricante para los correspondientes programas, se ahorrará energía y agua.

BLOQUEO DE LA PUERTA

La lavadora está dotada de bloqueo que imposibilita la apertura de la puerta de la lavadora durante el lavado. Después de terminar el programa la lavadora automáticamente desbloqueará la puerta. Para abrir la puerta durante el programa de lavado hay que apretar el botón PAUSA y esperar hasta que se desbloquee la puerta.

Si en el tambor de la lavadora hay temperaturas altas, la lavadora puede dejar la puerta bloqueada hasta el momento de enfriar el agua hasta la temperatura de 60°C.

Antes de abrir la puerta de la lavadora comprobar que en el tambor queda agua.

TELAS DELICADAS

1

Selección de programa

- Seleccionar el programa adecuado: sintéticos, lana.

2

Echamos el lavado

Evitar la sobrecarga de la lavadora — 1/3 del tambor para las telas delicadas, ver "carga".

AÑADIR DETERGENTE

1

Poco detergente

El lavado se hace gris y surgen grumos de grasa, se sedimenta la cal.

2

Demasiado detergente

El lavado crea mucha espuma, lo cual debilita la eficacia de lavado e insuficiente aclarado de detergente de la tela.

INSTALACIÓN EMPOTRADA EN LOS MUEBLES

Información general

Antes de empezar la instalación de la lavadora, se debe leer atentamente el presente manual y guardarlo para el futuro. El aparato fue diseñado para empotrarlo en los muebles de cocina. El agujero debe tener dimensiones demostradas en la figura.

A la hora de instalar en la cocina asegúrate de que las mangueras están colocadas en la parte posterior del aparato. Esto prevendrá su doblado y aplastado.

* en modelos seleccionados

■ Preparación y montaje de la puerta

El aparato fue preparado para montar la puerta con apertura de la derecha a la izquierda o de la izquierda a la derecha.

La puerta abre de la izquierda a la derecha

La puerta abre de la derecha a la izquierda

Anexo

1. Tornillos taladradores (ST4*12)
2. Tornillos taladradores (M5*12)
3. Bisagras
4. Imán
5. Junta
6. Patrón de papel

1. Destornillador
2. Destornillador
3. Regla
4. Lápiz

①

②

3

④

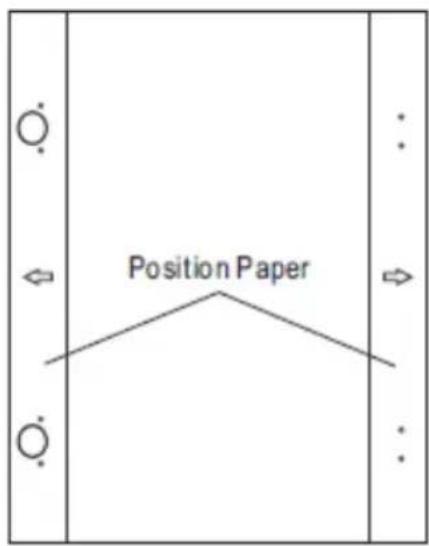

■ Preparación de patrón de papel

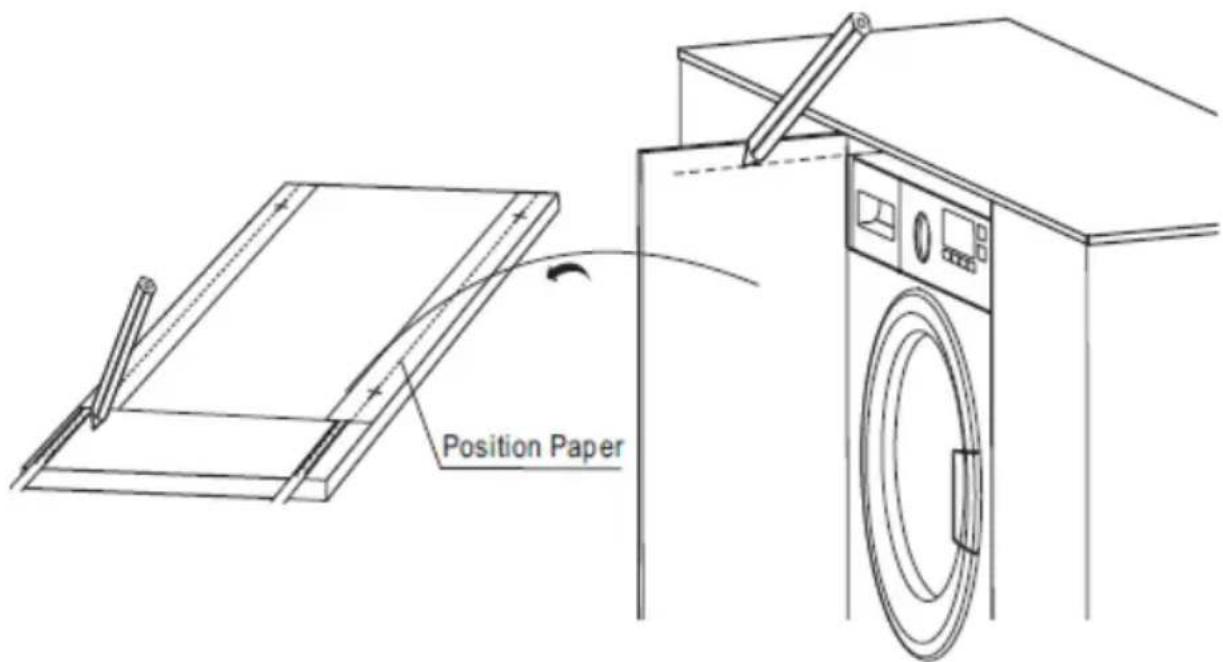

Hacer marcaciones en la puerta de conformidad con el alto de estantería y lavadora.

Patrón en la puerta.

Colocar el patrón en la puerta.

Pegar en la puerta (la puerta a la derecha)

Pegar en la puerta (la puerta a la izquierda)

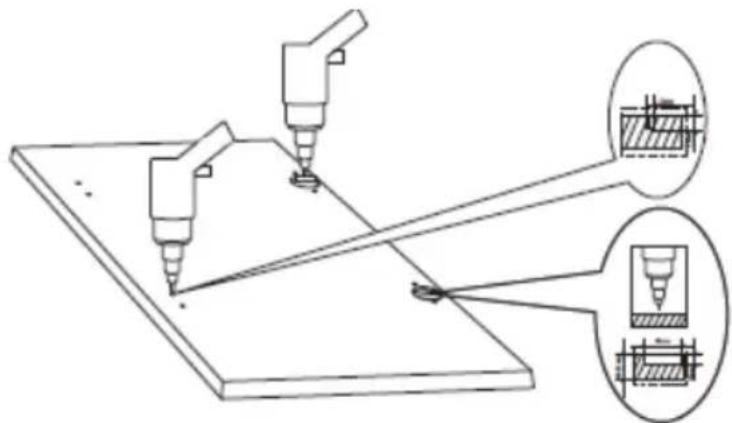

Taladrar agujeros en la puerta

Taladrar agujeros en la puerta de conformidad con el patrón.

Instalación de las bisagras y de la junta

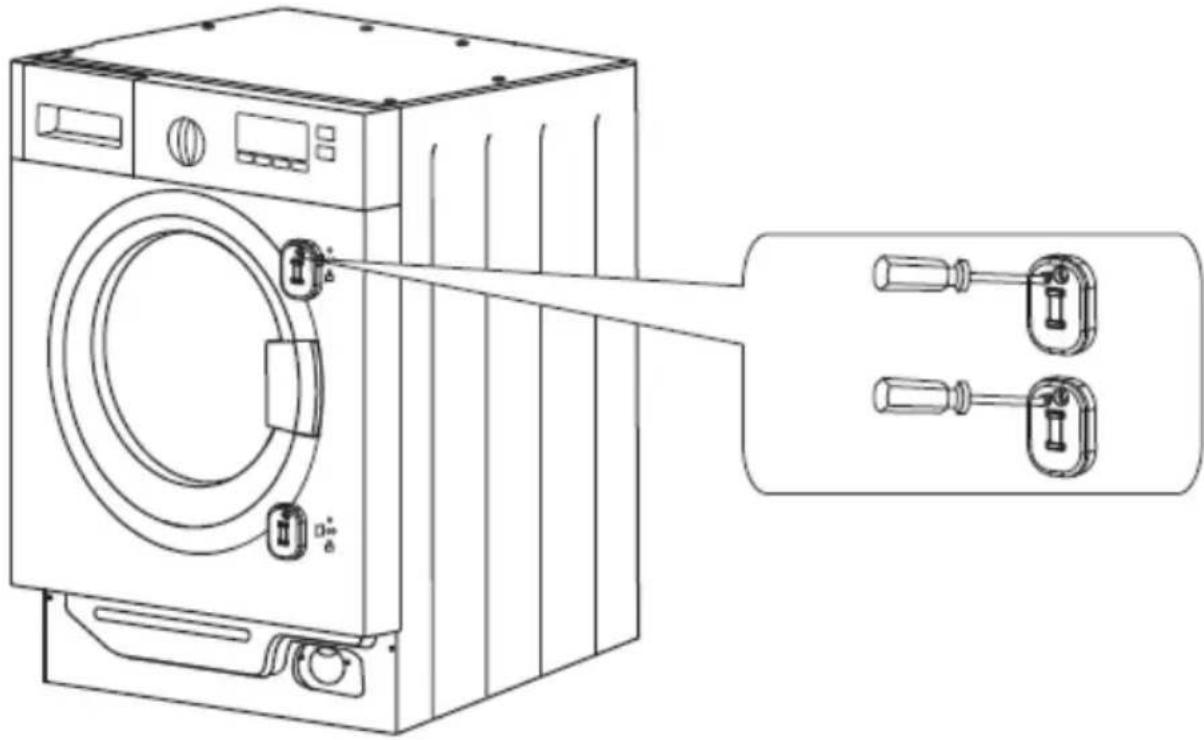

Montar la bisagra por medio de tornillos ST4*12. Se puede ajustar la bisagra para nivelar las irregularidades del espesor de la puerta.

El aparato está ajustado a cerrar magnéticamente la puerta.

Para permitir el funcionamiento correcto se debe atornillar el imán al lado interno de la puerta.

Instalación de la puerta

El peso máximo admitido para el panel frontal del mueble es de 7,5 kg.

Puede encontrar más información sobre el producto en la base de datos de productos de EPREL de la UE en https://eprel.ec.europa.eu. Puede obtener información escaneando el código QR de la etiqueta energética o introduciendo el modelo del producto mostrado en la etiqueta energética en el motor de búsqueda de EPREL https://eprel.ec.europa.eu/

GARANTÍA, SERVICIO POSVENTA

Garantía

Servicios de garantía según la tarjeta de garantía. El fabricante no asume ninguna responsabilidad por los daños causados por el uso incorrecto del producto.

Servicio técnico

• El fabricante del equipo sugiere que todas las reparaciones y ajustes sean realizados por el Servicio de Fabrica o el Servicio Autorizado del Fabricante. Por razones de seguridad, no repare el dispositivo usted mismo.
• Las reparaciones realizadas por personas sin las cualificaciones requeridas pueden constituir un grave peligro para el usuario del dispositivo.
• El periodo mínimo durante el cual las piezas de repuesto necesarias para reparar el dispositivo se encuentran disponibles es de 7 o 10 años, dependiendo del tipo y el propósito de la pieza de repuesto. Asimismo, dicho período es conforme con el Reglamento (UE) 2019/2023 de la Comisión.
• La lista de repuestos y el procedimiento para realizar pedidos se encuentran disponibles en los sitios web del fabricante, importador o un representante autorizado,
• El período de garantía mínimo para el dispositivo ofrecido por el fabricante, importador o representante autorizado se encuentra en la tarjeta de garantía.
• El dispositivo perderá su garantía como resultado de adaptaciones arbitrarias, alteraciones, manipulación de sellos u otras garantías del equipo o partes del mismo, así como otras interferencias arbitrarias no conformes con las instrucciones de uso.

Solicitud de reparación y asistencia en caso de avería

Si el dispositivo requiere, reparación, contacte con el servicio técnico. La dirección del servicio técnico y el número de teléfono de contacto se encuentran en la tarjeta de garantía. Antes de contactar con el servicio técnico, prepare el número de serie del dispositivo, que se encuentra en la plaça de características. Para mayor comodidad, introduzcalo a continuación:

ECOLOGIA EM PRÁTICA

DESCRIPCIÓN DEL PANEL DE CONTROL Y DE LA PANTALLA

segure por 3 segundos.

Seleccionar o programa

PRODUTOS DE LAVAGEM E AMACIADORES

2). sintéticos – no máx. 1/2 tambor
3). lã, seda, tecidos delicados – no máx. cerca de 1/3 do tambor

Seleccionar o programa

- Seleccionar o programa adequado: sintéticos, lã.

2

Pôr a lavandaria

Av. Sur del Aeropuerto de Barajas 38

28042 Madrid, España
