MANUALE UTENTE FSE 6212 IT FAGOR

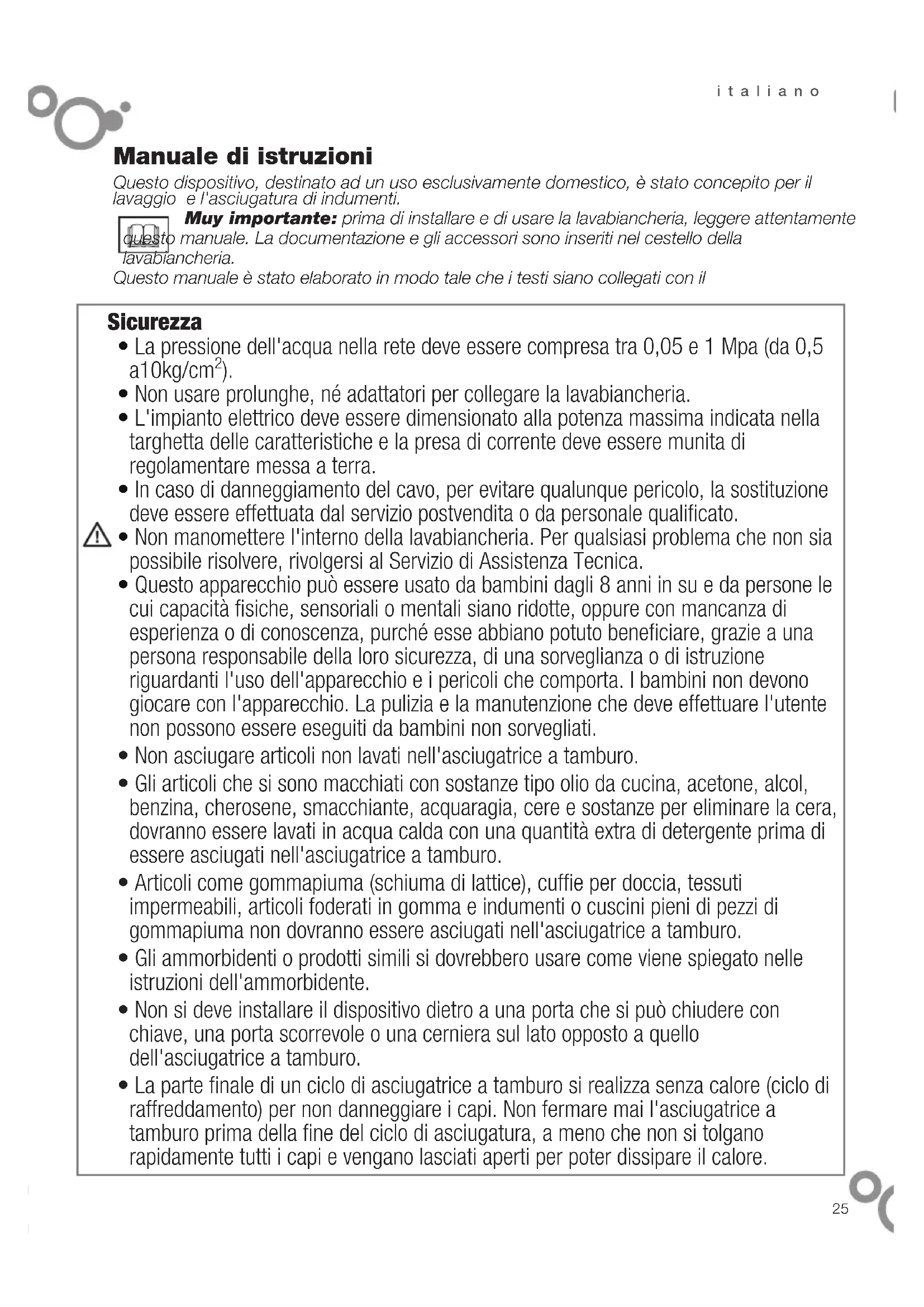

Manuale di istruzioni

Questo dispositivo, destinato ad un uso esclusivamente domestico, è stato concepito per il lavaggio e l'asciugatura di indumenti.

Muy importante: prima di installare e di usare la lavabiancheria, leggere attentamente

manuale. La documentazione e gli accessori sono inseriti nel cestello della

lavabiancheria.

Questo manuale è stato elaborato in modo tale che i testi siano collegati con il

Sicurezza

• La pressione dell'acqua nella rete deve essere compresa tra 0,05 e 1 Mpa (da 0,5 a10kg/cm²).
• Non usare prolunghe, né adattatori per collegare la lavabiancheria.
• L'impianto elettrico deve essere dimensionato alla potenza massima indicata nella targhetta delle caratteristiche e la presa di corrente deve essere munita di regolamentare messa a terra.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal servizio postvendita o da personale qualificato.
• Non manomettere l'interno della lavabiancheria. Per qualsiasi problema che non sia possibile risolvere, rivolgersi al Servizio di Assistenza Tecnica.
• Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, purché esse abbiano potuto beneficiare, grazie a una persona responsabile della loro sicurezza, di una sorveglianza o di istruzione riguardanti l'uso dell'apparecchio e i pericoli che comporta. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione che deve effettuare l'utente non possono essere eseguiti da bambini non sorvegliati.
• Non asciugare articoli non lavati nell'asciugatrice a tamburo.
• Gli articoli che si sono macchiati con sostanze tipo olio da cucina, acetone, alcol, benzina, cherosene, smacchiante, acquaragia, cere e sostanze per eliminare la cera, dovranno essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice a tamburo.
• Articoli come gommapiuma (schiuma di lattice), cuffie per doccia, tessuti impermeabili, articoli foderati in gomma e indumenti o cuscini pieni di pezzi di gommapiuma non dovranno essere asciugati nell'asciugatrice a tamburo.
• Gli ammorbidenti o prodotti simili si dovrebbero usare come viene spiegato nelle istruzioni dell'ammorbidente.
• Non si deve installare il dispositivo dietro a una porta che si può chiudere con chiave, una porta scorrevole o una cerniera sul lato opposto a quello dell'asciugatrice a tamburo.
• La parte finale di un ciclo di asciugatrice a tamburo si realizza senza calore (ciclo di raffreddamento) per non danneggiare i capi. Non fermare mai l'asciugatrice a tamburo prima della fine del ciclo di asciugatura, a meno che non si tolgano rapidamente tutti i capi e vengano lasciati aperti per poter dissipare il calore.

Identificazione

Identificare il modello del tuo lavabiancheria ("a", "b" o "c") confrontando il cruscotto con le illustrazioni.

Installazione

1.1 Disimballaggio (1.1.1, 1.1.2 e 1.1.3).
Rimuovere le viti e gli elementi di fissaggio e bloccaggio impiegati per il trasporto.
1.2 Connessione alla rete idrica (1.2.1, 1.2.2 e 1.2.3). Se la lavabiancheria è munita di presa per l'acqua calda, collegare il raccordo rosso al rubinetto dell'acqua calda (1.2.4). Usare sempre il tubo nuovo in dotazione e rimuovere quello eventualmente usato in precedenza.
1.3 Scarico. ⚠️ IMPORTANTE! Montare il tubo sullo scarico rispettando le quote riportate nel disegno.
1.4 Livellamento. Livellare correttamente la lavabiancheria per evitare che sia rumorosa e che si sposti. Si consiglia di: 1° assestare e fissare i piedini posteriori (1.4.1); 2° sistemare la lavabiancheria nella posizione definitiva (1.4.2); 3° assestare e fissare i piedini anteriori (1.4.3).
1.5 Connessione alla rete elettrica. Tenere conto dei dati elettrici riportati sulla targhetta delle caratteristiche.
1.6 Installazione sotto il top. Se per l'incasso fosse necessario rimuovere il top, rivolgersi al rivenditore o al Servizio di Assistenza Tecnica.

Nelle lavabiancheria da incasso, la presa di corrente deve essere accessibile dopo l'installazione.

Le dimensioni dell'incasso sono 600x600x850.

Uso

2.1 Apertura dell'oblò. Aprire l'oblò.
2.2 Detersivo e additivi. Caricare la biancheria nella lavabiancheria dopo averla classificata per colore, livello di sporco e tipo di tessuto.

La vaschetta presenta i seguenti scomparti: lavaggio , prelavaggio e ammorbidente (2.2.1).

Tutte le lavatrici sono predisposte per il detersivo in polvere (2.2.2).

Se si desidera utilizzare il detersivo liquido (2.2.3), nello scomparto di lavaggio è presente una linguetta blu: estrarla fino in fondo, rilasciarla e sistemarla in

posizione verticale (2.2.4), si evita così la fuoriuscita del detersivo liquido. Per usare il detersivo in polvere rimettere la linguetta blu in posizione

orizzontale e spingerla indietro fino in fondo per riaprire lo scomparto (2.2.5).

Ricordare che non bisogna superare il livello MAX stampato nello scomparto dell'ammorbidente.

2.3 Accensione e scelta del programma di

lavaggio e asciugatura. Selezionare il programma di lavaggio (2.3.1) con il comando una volta consultata la tabella dei programmi (pagine 28). Per selezionare il tempo di asciugatura si deve premere il tasto di asciugatura ⚙(2.3.2). Sul display apparirà il tempo, che aumenterà in base al modo in cui si preme il pulsante.

Modalità 1-> Mantenendo premuto il pulsante il tempo di asciugatura aumenta di 10 minuti alla volta (modelli tipo “a” da 10 a 180 min e modelli tipo “b-c”da 20 min a 200 min).

Modalità 2-> Premere lentamente il pulsante. Il tempo aumenta di 1 minuto alla volta

2.4 Impostazione della velocità della centrifuga.

È possibile scegliere il livello della centrifuga oppure disattivarla Ⓧ (2.4.1, 2.4.2). Se si imposta la funzione Stop con acqua ⚪(2.4.3), il lavaggio si interrompe prima della centrifuga finale e la biancheria resta immersa nell'acqua. Premere ▶ per effettuare la centrifuga finale.

UMIDITÀ RESIDUA* MEDIA (%)	VELOCITÀ DI CENTRIFUGA MASSIMA DELLA LAVABIANCHERIA (giri/min.)
	600	800	1000	1200	1400
Programmi per COTONE	80	71	62	53	52
Programmi per SINTETICI	80	70	70	70	70
Programmi per LANA	100	90	90	90	90
Programma RAPIDO	100	90	80	80	80

*Umidità residua: quantità di umidità contenuta nella biancheria alla fine del centrifuga

• Fácil planchado 📄. Reduce la formación de arrugas.
• Aclarado extra 📄. Te permite proteger las prendas de los niños y de las personas con pieles sensibles.
• Reducción tiempo 🕒». Infatti consente di risparmiare energia e tempo, allungando anche la vita dei capi. Premendo la riduzione del tempo ridurre la durata del programma di lavaggio selezionato tre volte. Il valore della lunghezza ridotta del programma è indicato sullo schermo.

2.6 Partenza differita ☑. Consente di ritardare l'ora di avvio del lavaggio e ascigatura.

2.7 Funzione Vapore 🎨 . Questa funzione si potrà selezionare solo nei dispositivi che hanno il pulsante con il simbolo 🎨 , purché precedente-mente sia stato selezionato un programma di asciugatura. Premere il relativo pulsante se si desidera che i capi più sensibili si stropiccino di meno, senza superare il carico 4 camicie / 1kg.

2.8 Avvio o pausa

2.9 Blocco ⚠. Mantenendo premuto il tasto/i tasti per 3 secondi, si attiva il blocco porta per evitare l'attivazione accidentale dei tasti da parte dei bambini. Si disattiva mantenendo premuto di nuovo il tasto/i tasti per altri 3 secondi.

2.10 Processo di lavaggio e/o asciugatura. Si può verificare la fase del programma.

Consigli per l'uso:

• Dopo l'installazione della lavabiancheria, effettuarne la pulizia preliminare e verificarne il corretto funzionamento (lavaggio normale, senza biancheria, a 90°C).
• Usare un apposito sacchetto per il lavaggio dei capi più piccoli: fazzoletti e capi di biancheria intima.
• È possibile usare qualunque tipo di detergente per lavatrici. Si consiglia l'impiego di detergenti liquidi per i programmi di lavaggio a bassa temperatura (massimo 40° C) per qualsiasi tipo di tessuto. È sconsigliato il detersivo in polvere per il lavaggio di tessuti in lana.

Avvertenze per l'uso:

1. Se si arresta la lavabiancheria per aggiungere altri capi, premendo ▶, accertarsi che il livello dell'acqua non sia all'altezza dell'oblò.
2. Le funzioni speciali ( e ) aumentano il tempo di lavaggio.
3. Una volta finito il programma di lavaggio, occorre attendere circa 2 minuti per poter aprire l'oblò. Nei modelli "a-b" accertarsi che lampeggi la spia STOP. Nei modelli del tipo "c" attendere che si spenga il simbolo.

Una volta terminato il programma di asciugatura, la lavatrice-asciugatrice sarà molto calda, per cui si consiglia di non aprire la porta prima di 2 minuti per evitare ustioni.

Manutenzione

3.1 Pulizia della vaschetta del detersivo. È consigliabile effettuarla una volta al mese.
3.2 Pulizia del filtro. È consigliabile effettuarla una volta all'anno.

Per la pulizia esterna, usare prodotti non abrasivi ed asciugare bene con un panno morbido.

4

Diagnosi

4.1 Nella lavabiancheria è incorporato un sistema di diagnosi che rileva e segnala qualsiasi anomalia. I messaggi si possono visualizzare sul display o con il lampeggiamento delle spie del cruscotto.

4.1.1 La lavabiancheria non carica acqua.
Controllare l'erogazione dell'acqua, il rubinetto dell'acqua oppure pulire il filtro d'entrata.
4.1.2 Non scarica, né centrifuga. Verificare lo stato del filtro.
4.1.3 Non centrifuga. Distribuire meglio la biancheria e selezionare di nuovo la centrifuga.
4.1.4 Non si mette in funzione. Accertarsi che l'oblò sia ben chiuso.
4.1.5 Con qualsiasi altro codice. Rivolgersi al Servizio di Assistenza Tecnica.

4.2 Vibrazioni o rumorosità. Accertarsi che l'installazione sia stata eseguita correttamente (1.1 e 1.4 di questo manuale).

4.3 Acqua nella vaschetta. Accertarsi che la vaschetta del detersivo sia pulita (3.1).

5

Ambiente

La lavabiancheria è stata progettata pensando alla tutela dell'ambiente.

Contrasto del display. Dopo circa 20 minuti, il display si scurisce per risparmiare energia. Per attivare il display, premere qualsiasi tasto o ruotare la manopola.

Rispettare l'ambiente. Caricare la lavabiancheria alla massima capacità consigliata per ogni programma: in tal modo si risparmiano acqua ed energia. Per quanto possibile, evitare il prelavaggio. Non usare una quantità eccessiva di detersivo. Usare la funzione Extra risciacquo 📋, per i capi delle persone dalla pelle sensibile.

Smaltimento degli apparecchi elettrici ed elettronici usati.

Non smaltire gli apparecchi insieme ai rifiuti solidi urbani. Consegnare la lavabiancheria a un apposito centro di raccolta. Il riciclaggio degli elettrodomestici evita conseguenze negative per la salute e l'ambiente, e consente di risparmiare energia e risorse. Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fiducia

Tabella dei programmi

Programma	Temperatura	6 kg				8 kg
		kg max	kWh	l	min	kg max	kWh	l	min
1. Cotone	freddo, 30°C, 40°C, 50°C, 90°C	6	0,10-1,90	49-55	90-135	8	0,10-2,50	58-64	111-133
	60°C (*)	6	0,90	49	146	8	0,99	58	177
2. Intetici	freddo, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,10-1,15	54	79-105
3. Delicati	freddo, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Lana	freddo, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,05-0,35	59	30-42
5. Lavaggio a mano	freddo	1	0,05	60	30	2	0,05	59	30
6. Isciacquo		6	0,05	30	23	8	0,05	40	28
7. Centrifuga		6	0,05	0	10	8	0,05	0	12
8. Prelavaggio	60°C	6	1,45	60	130	8	1,50	68	123
9. Camicie	freddo, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,10-0,60	54	79-88
10. Capi scuri	freddo, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-99
11. Asciugatura delicata		1,5	1,20	26	95	3			1001,66 12
12. Asciugatura cotone		3	1,80	27	100	5			2003,67 24
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	4	0,20	40	30
14. Express 15 min	freddo	1	0,05	22	15	2	0,05	25	15
15. Mix 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Il programma normale per il cotone a 60°C è il più efficiente in termini di consumo combinato di energia e di acqua, e è adatti per lavare tessuti di cotone con un livello normale di sporco.

NOTE

• Potenza consumata nel "modo spento" e "modo non spento" < 1 W.
• La temperatura reale dell'acqua può essere più bassa rispetto a quella indicata per il ciclo di lavaggio.
• I valori reali relativi a kWh, litri e durata del programma possono essere diversi da quelli indicati, in funzione della pressione e della temperatura dell'acqua di rete, della temperatura del locale in cui è installata la lavabiancheria delle oscillazioni nella tensione di rete, del tipo e della quantità di biancheria e delle eventuali funzioni speciali impostate.
