MANUAL DE USUARIO ME 910 CATA

Instrucciones de uso y mantenimiento para hornos de encastre

PT

INSTRUCCIONES PARA EL USUARIO

Les agradecemos por haber elegido uno de nuestros productos y esperamos que obtengan las mejores prestaciones de este electrodoméstico. Por lo tanto le sugerimos que sigan atentamente las instrucciones y las sugerencias de este manual para la correcta utilización de nuestros productos.

La placa de características del horno se encuentra disponible junto con el aparato. En esta placa, visible abriendo la puerta, se muestran todos los datos de identificación del aparato a los que se deberá hacer referencia para el pedido de piezas de repuesto.

INFORMACIÓN GENERAL

Por favor, lea atentamente este manual antes de utilizar el aparato. Es importante que comprenda todas las funciones de control antes de empezar a cocinar con su aparato.

Recuerde los consejos y advertencias con el título "IMPOR-TANTE - Advertencias e instrucciones de seguridad".

• Este aparato ha sido diseñado para uso privado en el hogar y puede integrarse en un armario de cocina estándar o de otro tipo.
• Para su uso en vehículos tipo caravanas, debe tenerse en cuenta la indicación apropiada en las Instrucciones de Instalación.
• El uso para cualquier otro propósito o en cualquier otro entorno sin el acuerdo expreso del fabricante invalidaría cualquier declaración de garantía o responsabilidad.
• Su nuevo aparato está garantizado contra defectos eléctricos o mecánicos, sujeto a determinadas exclusiones indicadas en las Condiciones de Garantía del Fabricante.
• Lo anterior no afectará a sus derechos estatutarios.

Antes de usar este aparato, asegúrese de haber retirado cualquier embalaje protector o revestimiento.

Para colaborar en la protección del medio ambiente, separe los materiales de embalaje según sus diferentes tipos y elimínelos de acuerdo con las leyes locales de eliminación de residuos.

Los embalajes están concebidos para no dañar el medio ambiente; pueden ser recuperados o reciclados siendo productos ecológicos. Reciclando el embalaje, se contribuirá a un ahorro de materias primas y a una reducción del volumen de los desechos industriales y domésticos.

Cualquier información adicional sobre la eliminación de residuos podrá solicitarla a su agencia medioambiental local.

Cuando se utilice por primera vez, podrá percibirse un olor del revestimiento protector o la humedad, que desaparecerá después de un breve periodo de tiempo.

Elsímboloen al producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Este aparato ha sido construido y distribuido cumpliendo con los requisitos esenciales de las DIRECTIVAS y NORMAS EUROPEAS CEE siguientes:

Símbolo CE - 93/68 Baja tensión - 73/23 CEM-89/336 Normas de Seguridad - EN 60 335-1, EN 60 335 - 2 - 6.

Este aparato respeta las normas para la supresión de las radio-interferencias.

Dado que el Fabricante tiene una política de mejora permanente de los productos, se reserva el derecho de adaptar y realizar las modificaciones que se consideren necesarias sin previo aviso.

NOTA IMPORTANTE

ADVERTENCIA e INSTRUCCIONES DE SEGURIDAD

• Este aparato cumple con toda la legislación de seguridad europea actual, sin embargo, el Fabricante desea enfatizar que el cumplimiento no evita el hecho de que las superficies del aparato se calentarán durante el uso y mantendrán el calor después del funcionamiento.
• Por lo tanto, El Fabricante recomienda encarecidamente que se mantenga apartados del aparato a los bebés y niños de corta edad.
• Si no puede evitarse que los más pequeños de la familia permanezcan en la cocina, deben estar bajo vigilancia estricta permanentemente.
• También recomendamos tener mucho cuidado durante el uso y limpieza. Leer atentamente el apartado de limpieza y el apartado de mantenimiento.
• No coloque objetos pesados sobre el horno ni se apoye sobre la puerta al abrirla, ya que podrían dañarse las bisagras.
• No deje aceite o grasa caliente desatendidos, ya que existe riesgo de incendio.
• No coloque cacerolas o bandejas de horno sobre la parte inferior de las cavidades del horno ni las cubra con papel aluminio.
• No guardar nunca objetos inflamables dentro del horno, pueden provocar un incendio.
• No permita que los accesorios o cables eléctricos estén en contacto con las zonas calientes del aparato.
• No utilice el aparato para el calentamiento especial ni para secar ropa.
• No instale el aparato cerca de cortinas o muebles tapizados.
• No intente elevar o mover los aparatos de cocina tirando de cualquier puerta o maneta, ya que podría causar daños.
• Si la junta del horno está muy sucia, la puerta no cerrará bien

cuando el horno funcione. Los frontales de los muebles limítro-fes pueden dañarse. Mantener límpia la junta del horno.

• Durante su uso el aparato se calienta. Se debe tener precaución para evitar tocar elementos calefactores dentro del horno.
• Abrir el horno con cuidado. Puede salir vapor caliente y provocar quemaduras a quien esté cerca.
• No verter agua dentro del horno muy caliente. Puede dañar el esmalte.
• Este aparato debe instalarlo correctamente una persona adecuadamente cualificada, estrictamente de acuerdo con las

instrucciones del fabricante.

• El Fabricante declina toda responsabilidad por los daños personales o materiales como resultado del uso indebido o instalación incorrecta de este aparato.
• Durante el uso se producirán calor, vapor y humedad, evite cualquier tipo de daños personales y asegúrese de que la habitación esté adecuadamente ventilada. Si se utiliza de forma prolongada, puede ser necesaria ventilación adicional - consulte con su instalador cualificado si tiene alguna duda sobre el volumen necesario.

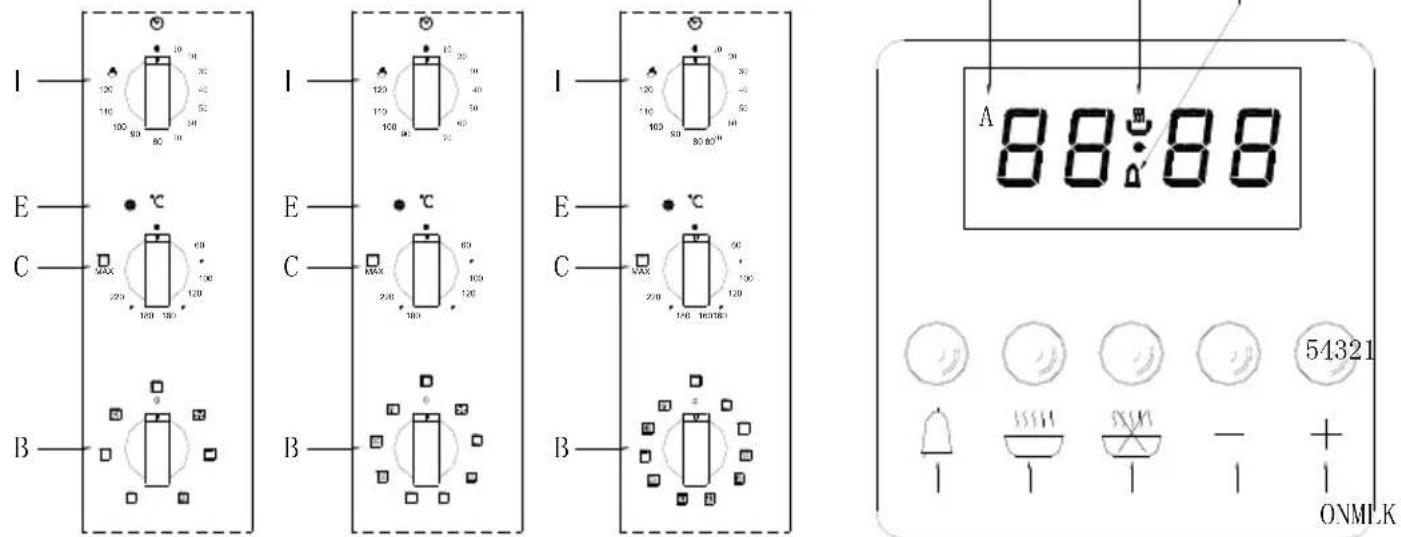

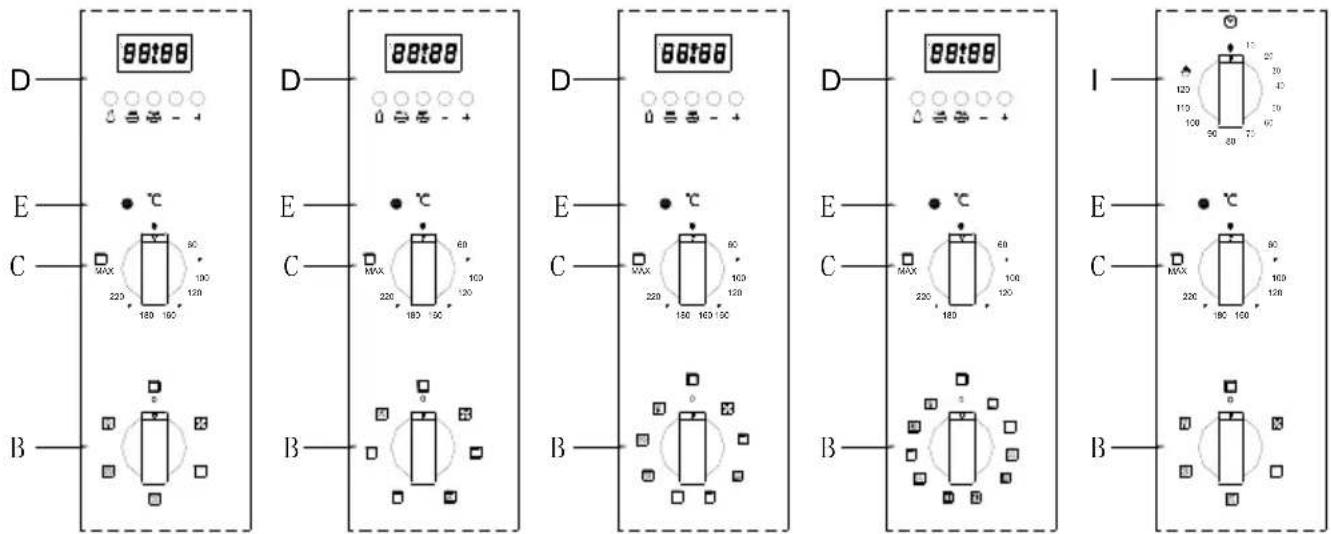

5-FUNCTION MODEL 6-FUNCTION MODEL

D 80t80 E °C C MAX 220 180 150 120 B 80t80 D 80t80 E °C C MAX 220 180 150 120 B 80t80 D 80t80 E °C C MAX 220 180 150 120 B I 120 110 100 90 80 70 60 50 40 30 20 10 0 A B

10-FUNCTION MODEL 85-FUNCTION MODEL

6-FUNCTION MODEL 8-FUNCTION MODEL 10-FUNCTION MODEL

I 120 30 100 50 100 80 30 E °C C MAX 220 100 100 120 B I 120 30 100 50 100 80 30 E °C C MAX 220 100 120 B A 88:88 54321 ONMLK

6 7 8 A 88:88 54321 ONMLK

A G H F

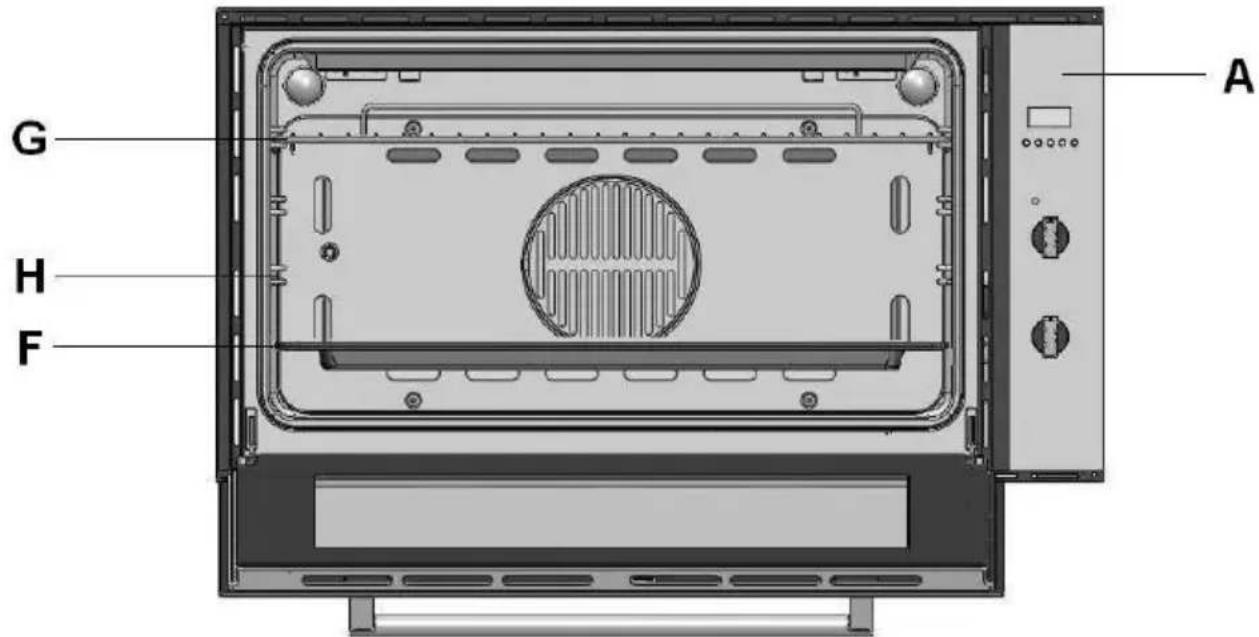

A. Panel de control
B. Mando selector de modo de cocción
C. Mando selector de temperatura de cocción
D. Programador electrónico: permite controlar el tiempo de cocción, tanto la duración como la hora de finalización. También puede utilizarse como temporizador (no disponible en todos los modelos)
E. Piloto del termostato (no disponible en todos los modelos). El piloto del termostato encendido indica que el horno o la placa calefactora están calentándose hasta alcanzar la temperatura seleccionada en función del modo seleccionado.
F. Bandeja grasera o bandeja para hornear
G. Rejilla del horno
H. Guías de deslizamiento para rejillas y bandejas
I. Mandode control delfinaldeltiempodecocción

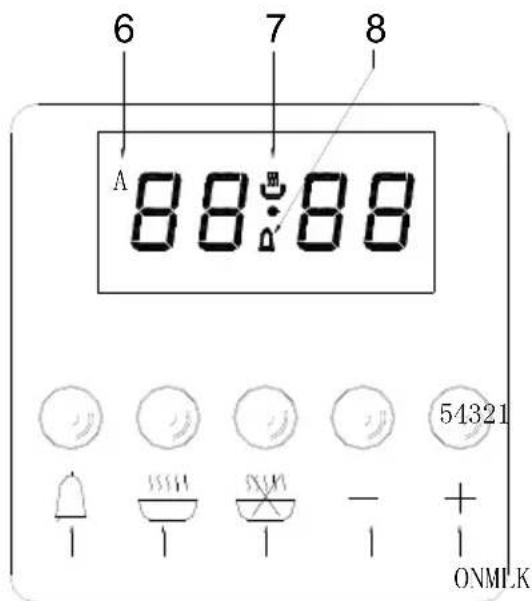

K. Temporizador
L. Tiempo de cocción en modo automático
M. Final del tiempo de cocción
N.Botón de extracción
0. Botón de inserción
6. Programa automático
7. Duración y modo manual
8. Contador de minutos

Uso del horno

Este horno multifunción combina los beneficios de los hornos de convección tradicional con los de modelos más modernos con ventilación asistida en un único dispositivo.

Se trata de un dispositivo muy versátil que le permite seleccionar de forma sencilla y segura distintos modos de cocción. Es posible seleccionar las diversas funciones del horno mediante los mando "B" (selector de programas) y "C" (termostato) situados en el panel de control.

Advertencia: al usar el dispositivo por primera vez, es conveniente ajustar el termostato al máximo y calentar el horno vacío durante media hora con la puerta cerrada. Una vez transcurrida media hora, abra la puerta del horno y deje que se ventile. A menudo, durante este primer uso se percibe un olor que procede de la evaporación de los productos utilizados para preservar el horno durante su almacenamiento y hasta su instalación.

Advertencia: sitúe la bandeja grasera incluida con el horno en la rejilla inferior para evitar ensuciar la parte inferior del horno con salsa o grasa al asar o utilizar el asador (no disponible en todos los modelos). En cuanto al resto de modos de cocción, no utilice nunca la rejilla inferior y deje siempre la parte inferior del horno libre de objetos durante su funcionamiento, ya que podría dañarse el esmaltado. Sitúe los utensilios de cocina (platos, papel de aluminio, etc.) en la rejilla que se incluye con el aparato y que va insertada en las guías deslizantes.

Advertencia: al utilizar el horno en modo manual (sin usar el temporizador) el símbolo, debe estar alineado con la marca de referencia del panel de control.

Modo de convección □ 2540-2988 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y la temperatura máxima en esta configuración, se encenderán los elementos calefactores de la parte superior e inferior del horno al mismo tiempo. Esta es la modalidad de horno tradicional, perfeccionada con el fin de obtener una distribución más eficaz del calor y una reducción del consumo energético. Aún así, los hornos de convección logran son los mejores para cocinar platos como costillas con repollo, bacalao a la española, bacalao a la italiana, arroz con ternera, etc. Asimismo, los resultados que se obtienen al preparar platos cuyo ingrediente principal sea carne de ternera o buey, y que requieran una cocción prolongada y bañarse en su jugo o agregar líquido (carne braseada, estofado, goulash, carne procedente de animales silvestres, jamón, etc.), son excelentes. También resulta el mejor sistema para hornear pasteles y fruta, así como para cocinar guisos en recipientes con tapa dentro del horno. Al utilizar la cocción por convección, utilice únicamente una bandeja grasera o una rejilla de cocción de forma simultánea para lograr una distribución homogénea del calor. Regule la altura de las bandejas a fin de obtener una distribución equilibrada del calor entre la parte superior e inferior

del horno. La altura seleccionada deberá variar en función del calor que sea necesario que proceda de la parte superior para preparar el plato.

Programa "Cocción rápida" | 2561-3005 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y la temperatura máxima se encenderán los elementos calefactores de la parte superior e inferior del horno y el ventilador al mismo tiempo, garantizando una distribución uniforme del calor en el interior del horno.

Este es el programa más recomendable para una rápida cocción de productos preenvasados (dado que no se requiere calentar el horno previamente) como, por ejemplo, alimentos congelados o precocinados, así como para algunos platos caseros.

Con este programa, los mejores resultados se obtienen al utilizar una bandeja de cocción únicamente (la segunda empezando desde abajo). Consulte la tabla “Consejos prácticos”.

Programa "Multicocción" 2733-3278 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y la temperatura máxima se encenderán alternativamente los elementos calefactores de la parte superior e inferior del horno, así como los distribuidos en círculo y el ventilador, manteniendo la temperatura constante en el interior del horno y posibilitando que la superficie de los alimentos se dore por completo y de forma uniforme. En esta modalidad le será posible cocinar varios platos al mismo tiempo, siempre que la temperatura de cocción requerida sea la misma para todos ellos. Solo podrán utilizarse dos bandejas simultáneamente. Siga las instrucciones recogidas en el apartado "Uso de más de una bandeja durante el proceso de cocción".

Este es el programa de cocción más recomendable para aquellos platos que requieran de gratinado o de un tiempo de cocción muy prolongado, por ejemplo: lasaña, pasta, pollo asado con patatas, etc. Y, en este caso, la excelente distribución del calor permite el uso de temperaturas más bajas al asar los alimentos. El resultado es una menor pérdida de jugo, por lo que la carne queda más tierna, y una mayor consistencia del asado resultante. El programa "Multicocción" resulta especialmente adecuado para cocinar pescado, al que pueden añadirse algunos condimentos para conservar su aspecto y sabor. El resultado es igualmente satisfactorio en la preparación de guarniciones de verduras (calabacín, berenjenas, pimientos, etc.). Postres: este programa resulta, asimismo, ideal para el horneado de pasteles con levadura

y puede utilizarse también para descongelar carne blanca y roja o pan ajustando la temperatura a 80°. A fin de descongelar alimentos más delicados, sitúe el termostato en 60° o utilice la función de difusión de aire frío (ajustar el termostato a 0°).

Programa "Horno Pizza" 3166-3660 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y 250° se encenderán al mismo tiempo los elementos calefactores de la parte inferior, así como los distribuidos en círculo y el ventilador. La combinación de dichos elementos posibilitará un rápido calentamiento del horno gracias al intenso calor, como consecuencia del uso de una elevada cantidad de energía, especialmente en la parte inferior del horno.

Este programa resulta ideal para aquellos alimentos que necesiten una elevada temperatura para su preparación, como pizzas o asados de considerable tamaño. No utilice más de una bandeja o rejilla al mismo tiempo. Pero si desea utilizar más de una, deberá intercambiar las que utilice durante el proceso de cocción.

Programa "Cocción de alimentos delicados" | 1367-1570 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y 250° se encenderán únicamente los elementos calefactores de la parte inferior y el ventilador. Esto resulta ideal para hornear bollos, pasteles y dulces no liofilizados en moldes. También es un programa muy recomendable para aquellos platos cuya cocción requiera que prácticamente todo el calor proceda de la parte inferior.

Se recomienda situar la bandeja en uno de los niveles inferiores.

Programa "Cocción desde la parte superior" | 1330-1523 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y la temperatura máxima se encenderán únicamente los elementos calefactores de la parte superior. Este programa resulta idóneo para dorar los alimentos al final del proceso de cocción.

Grill 2928-3375 W

Al situar el mando "C" (termostato) a la máxima temperatura se encenderán únicamente los elementos calefactores de la parte superior central, de forma que, gracias a la acción del calor directo y a causa de la temperatura extremadamente elevada de la parrilla, es posible dorar la superficie de carnes y asados al tiempo que se conserva la carne tierna y jugosa. Se recomienda el uso del grill en aquellos platos cuya superficie requiera una elevada temperatura para su cocción: bistecs, ternera, chuletas, filetes, hamburguesas, etc.

Podrá encontrar algunos ejemplos de carnes a la parrilla en el apartado "Consejos prácticos".

Grill con ventilación asistida 2953-3400 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y 200° se encenderán únicamente los elementos calefactores de la parte superior central y el ventilador, de forma que la eficacia de la radiación térmica unidireccional procedente de los elementos calefactores se verá incrementada gracias a la difusión forzada de aire en el interior del horno y la superficie de los alimentos no se cocinará en exceso, permitiendo que el calor penetre en ellos completamente. El resultado es igualmente satisfactorio en el caso de kebabs preparados a base de carne y verduras, salchichas, chuletas de cordero, pollo en salsa picante, perdiz, chuletas de cerdo, etc.

Cocción con el programa "Grill con ventilación asistida" y la puerta del horno cerrada.

Este programa también resulta ideal para la preparación de filetes de pescado (pez espada, sepia rellena, etc.).

Programa "Horno pastelería" | 1950-2276 W

Al situar el mando "C" (termostato) a una temperatura de entre 60° y 250° se encenderán los elementos calefactores situados en la parte posterior del horno y el ventilador al mismo tiempo, garantizando un calor suave y uniforme en el interior del horno. Este programa resulta ideal para el horneado y cocción de alimentos delicados, especialmente pasteles que necesiten leudado, y en la preparación de determinadas tartas o tartale-tas en tres bandejas al mismo tiempo, por ejemplo: petisú de crema, galletas dulces y saladas, petisú salado, rollitos suizos y verduras gratinadas en pequeñas porciones, etc.

Programa "Descongelación" 70-87 W

Al situar el mando "C" (termostato) a cualquier temperatura se encenderá únicamente el ventilador situado en la parte inferior del horno, lo que permitirá la difusión del aire a temperatura ambiente en torno a los alimentos. Este programa resulta aconsejable para la descongelación de todo tipo de alimentos, especialmente aquellos alimentos delicados que no requieran la aplicación de calor como, por ejemplo: tarta helada, postres hechos con crema y pasteles de fruta. Al utilizar el ventilador, el tiempo de descongelación se reduce aproximadamente a la mitad. En el caso de la carne, el pescado y el pan es posible acelerar el proceso mediante el programa "Horno Pastelería" a una temperatura de entre 80° y 100°.

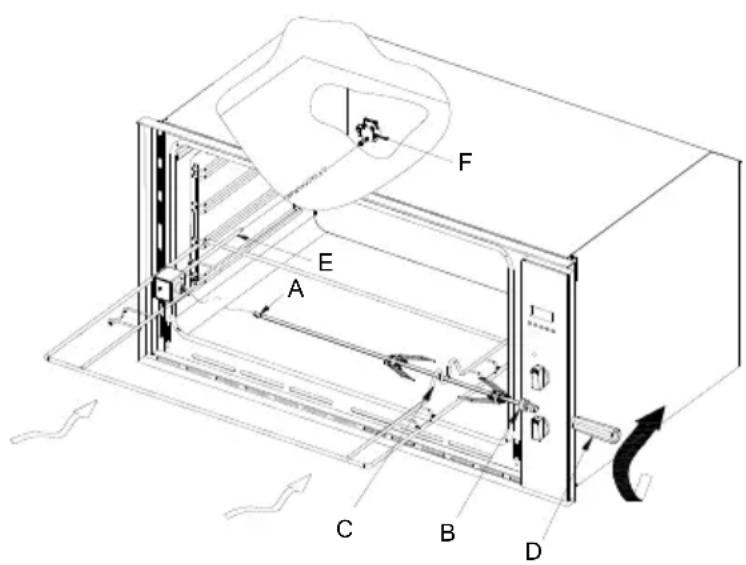

Asador automático (no disponible en todos los modelos)

Para accionar el asador automático, proceda del siguiente modo:

• Introduzca el extremo "A" del espetón en la unidad de tracción y el extremo "B" en el orificio "C".
• Gire la manilla de plástico "D" en el sentido contrario a las agujas del reloj y sitúe la bandeja en las guías del horno, de forma que la varilla "E" se introduzca en el orificio "F".
• La bandeja del asador deberá situarse en la parte central del horno en todo momento (segunda rejilla empezando desde abajo).
• Utilice el mando "B" para seleccionar un programa y accionar el asador automático

A B C D E F

Mando de control del final del tiempo de cocción (I) (no disponible en todos los modelos)

El temporizador incorporado en este modelo le permite controlar el tiempo de duración de la cocción. Al situar el mando del temporizador en la posición "I", el tiempo de cocción se prolongará entre 10 y 120 minutos.

Al finalizar el tiempo programado, el temporizador emitirá un sonido y el horno se apagará.

Funcionamiento del programa "Horno pastelería" utilizando las cinco teclas de control del temporizador (no disponible en todos los modelos)

Configuración

Una vez seleccionada una función, podrá programarse el tiempo requerido mediante las teclas +/-. Si desea un ajuste más rápido, mantenga presionada la tecla correspondiente. Al pulsar una vez la tecla de función, la función preseleccionada aparecerá en la pantalla durante cinco segundos, tiempo durante el cual podrá efectuar la configuración (con una mano). Una vez transcurridos cinco segundos desde que pulsara la tecla o desde que finalizara la configuración, volverá a aparecer el reloj en la pantalla. Una vez configurado, el programa seleccionado se activará de forma inmediata. La selección del programa se indica mediante el sonido de un timbre.

Configuración del reloj

Para seleccionar la función del reloj, deberá pulsar de forma simultánea las teclas de control del tiempo de duración (2) y de final del tiempo de cocción (3). A continuación, ajuste el reloj mediante las teclas +/- (4+5). Todos los programas establecidos previamente se cancelarán y se desactivará el relé.

Modo manual

Pulse las teclas de control del tiempo de duración (2) y de final del tiempo de cocción (3) de forma simultánea: el modo automático se desactivará, se iluminará el símbolo del utensilio de cocina y todos los programas establecidos previamente se cancelarán.

Modo semiautomático y tiempo de duración de la cocción

Pulse la tecla de control del tiempo de duración de la cocción (2) y seleccione el tiempo de duración mediante las teclas +/- (4+5). Se iluminará el símbolo de utensilio de cocina y se activará el circuito de salida del relé.

Al finalizar el tiempo programado para la cocción, tanto el relé como el símbolo quedarán desactivados, se activará el timbré y el símbolo A comenzará a parpadear.

Modo semiautomático y final del tiempo de cocción

Pulse la tecla de control del final del tiempo de cocción (3) y seleccione el tiempo mediante las teclas +/- (4+5). Al hacerlo, se iluminarán el símbolo A y el símbolo de utensilio de cocina y se activará el circuito de salida del relé.

Al finalizar el tiempo programado para la cocción, tanto el relé como el símbolo quedarán desactivados, se activará el timbré y el símbolo A comenzará a parpadear.

Modo automático

Pulse la tecla de control del tiempo de duración de la cocción (2) y seleccione el tiempo de duración mediante las teclas +/- (4+5). Se iluminará el símbolo A, junto con el símbolo de utensilio de cocina, y el relé se activará. Seleccione la función de control del final del tiempo de cocción (3) y el tiempo mínimo permitido por la configuración aparecerá en pantalla. Programe el tiempo que necesite mediante las teclas +/- (4+5).

Relé y símbolo de utensilio de cocina. El símbolo de utensilio de cocina volverá a iluminarse en caso de que la hora del reloj coincida con el tiempo de funcionamiento estimado. Una vez configurado el modo automático, el símbolo A comenzará a parpadear, el timbre se activará y se desactivarán el símbolo de utensilio de cocina y el relé.

Control de minutos

Pulse la tecla de control de minutos (1) para configurar el tiempo en minutos y seleccione el tiempo que necesite mediante las teclas +/- (4+5). Una vez activado el contador de minutos, se iluminará el símbolo de la campana.

El sonido del timbre indicará el final del tiempo programado.

Timbre

El sonido del timbre se prolongará durante siete minutos una vez finalizado el ciclo de control en minutos o el programa de cocción.

Para silenciar el timbre, pulse cualquier tecla de función.

Inicio de programa y comprobación

Un programa previamente establecido solo se ejecutará una vez configurado el tiempo requerido para dicho programa. La comprobación de los restantes temporizadores podrá llevarse a cabo en cualquier momento al seleccionar la función correspondiente.

Error de configuración

Se producirá un error en la configuración si la hora del reloj se sitúa entre la hora de inicio y la hora del final del tiempo de cocción.

Dicho error se indicará mediante el sonido del timbre y el parpadeo del símbolo Auto.

Para rectificar la configuración, es necesario modificar la hora de inicio o final del tiempo de cocción.

Cancelación de programas

Si desea cancelar un programa, es necesario utilizar el modo manual. Todos los programas quedan automáticamente cancelados al llegar al final de su ciclo.

Lámpara del horno

Sitúe el mando "B" en el símbolo [☐] si desea encender la lámpara del horno. La lámpara del horno se utiliza para iluminar el interior del horno y permanece encendida siempre que se encuentren activados los elementos calefactores del horno.

Sistema de refrigeración

Este modelo incorpora un sistema de refrigeración que se utiliza para enfriar la parte exterior del dispositivo y que se activa de forma automática siempre que se requiera disipar el calor del dispositivo.

Al activarse dicho sistema, podrá escuchar el sonido del aire saliendo por el orificio situado entre la puerta y el panel de control del horno.

Nota: una vez finalizado el tiempo de cocción, el sistema permanecerá en funcionamiento hasta que se haya disipado el calor suficiente.

Consejos prácticos

Gracias a la amplia gama de alternativas ofrecida por el horno, es posible cocinar cualquier clase de alimento de la mejor forma posible. Con el transcurso del tiempo, aprenderá como hacer el mejor uso de este versátil dispositivo de cocina. Las siguientes indicaciones tienen un carácter orientativo únicamente y usted podrá modificarlas en función de su propia experiencia.

Precalentamiento

En caso de que sea necesario calentar el horno previamente (como sucede habitualmente con los alimentos con levadura), podrá utilizar el programa "Multicocción" en combinación con el programa "Cocción rápida" para alcanzar la temperatura deseada lo antes posible y así reducir el consumo energético. Una vez introducidos los alimentos en el horno, podrá seleccionar el programa de cocción más adecuado.

Uso de más de una bandeja durante el proceso de cocción

En caso de que sea necesario utilizar múltiples bandejas durante el proceso de cocción, los únicos programas en los que esto es posible son el programa "Horno pastelería" | y el programa "Multicocción".

Si prepara alimentos delicados en más de una bandeja, utilice el programa "Horno pastelería", que le permitirá utilizar dos niveles al mismo tiempo (segundo y tercer nivel empezando desde abajo). Podrá encontrar varios ejemplos en la tabla "Consejos prácticos".

Para la preparación de otro tipo de alimentos en múltiples bandejas, utilice el programa "Multicocción" y tenga en cuenta las siguientes indicaciones:

• El horno tiene capacidad para albergar hasta cuatro bandejas. Durante el proceso de cocción con ventilación asistida, deberá utilizar las dos bandejas centrales, ya que el aire caliente incide directamente en las bandejas inferior y superior, por lo que si los alimentos son delicados podrían quemarse.
• Como regla general, al usar la segunda y la tercera bandeja, sitúe aquellos alimentos que requieran una mayor temperatura en la segunda bandeja empezando desde abajo. A modo de ejemplo, al preparar asados de carne junto con otros alimentos, sitúe el asado en la segunda bandeja y los alimentos más delicados en la tercera bandeja empezando desde abajo.
• Si desea preparar al mismo tiempo alimentos que necesiten diversos tiempos de cocción y temperaturas, seleccione una temperatura intermedia, sitúe los alimentos más delicados en la última bandeja empezando desde abajo y extraiga del horno en primer lugar aquellos alimentos que necesiten un menor tiempo de cocción.
• Sitúe la bandeja grasera en el nivel inferior y la rejilla en la superior.

Cómo utilizar el programa "Cocción rápida"

Este es un programa rápido, práctico y funcional para todos aquellos que consuman productos preenvasados (como, por ejemplo, alimentos congelados o precocinados) junto con otros alimentos. En la tabla “Consejos prácticos” se incluyen algunas recomendaciones que podrían resultarle útiles.

Cómo utilizar el grill

Al utilizar el programa "Grill" [☐], sitúe los alimentos bajo la parte central del grill (tercera o cuarta rejilla empezando desde abajo), ya que únicamente se enciende la parte central del elemento calefactor superior.

Utilice la bandeja inferior (la primera empezando desde abajo) y sitúe la bandeja grasera incluida para evitar que se ensucie la parte inferior del horno con salsa o grasa. Al utilizar este programa, sería recomendable ajustar el termostato al máximo. Esto no implica, sin embargo, que no pueda utilizar temperaturas inferiores; para ello, deberá seleccionar la temperatura deseada en el mando del termostato.

El programa "Grill con ventilación asistida" resulta muy útil para preparar alimentos con el grill rápidamente, dado que la distribución del calor posibilita no solo dorar la superficie sino cocinar también el interior.

Puede utilizarse, asimismo, tanto para dorar los alimentos al final del proceso de cocción como para darle un toque final de gratinado a la pasta horneada, por ejemplo.

Al utilizar este programa, sitúe la rejilla en el segundo o tercer nivel empezando desde abajo (consulte la tabla de cocción) y posteriormente, a fin de evitar ensuciar la parte inferior del horno con grasa y prevenir la formación de humo, sitúe la bandeja grasera en el primer nivel empezando desde abajo.

Es aconsejable que al utilizar este programa ajuste el termostato a 200°, dado que ese es el modo más eficiente de utilizar el grill (cuyo funcionamiento se basa en rayos infrarrojos). Esto no implica, sin embargo, que no pueda utilizar temperaturas inferiores; para ello, deberá seleccionar la temperatura deseada en el mando del termostato.

Por tanto, al utilizar cualquiera de las modalidades de grill incorporadas, los mejores resultados se obtienen al situar la rejilla en los niveles inferiores (consulte la tabla de cocción) y la bandeja grasera en el primer nivel empezando desde abajo, a fin de evitar ensuciar el fondo del horno con grasa y evitar la formación de humo.

Cómo hornear pasteles

Antes de comenzar a hornear pasteles, asegúrese de haber calentado el horno previamente y espere a que este se haya calentado por completo (el piloto "E" se apagará). No abra la puerta del horno durante la preparación de pasteles, ya que estos podrían comenzar a supurar líquido. Como regla general:

Si los pasteles o bollos estuvieran demasiado secos

Incremente la temperatura 10° y reduzca el tiempo de cocción.

Si los pasteles o bollos supuraran líquido

Utilice menos líquido o reduzca la temperatura 10°.

Si los pasteles o bollos se hubieran tostado en exceso

Sitúe los pasteles o bollos en un nivel inferior, reduzca la temperatura e incremente el tiempo de cocción.

Si el interior de los pasteles o bollos estuviera bien cocinado pero la capa exterior fuera demasiado viscosa.

Utilice menos líquido, reduzca la temperatura e incremente el tiempo de cocción.

Si los pasteles o bollos quedaran adheridos a la bandeja

Engrase bien la bandeja y esparza sobre ella una capa de harina o bien utilice papel antiadherente.

En caso de haber utilizado varios niveles de forma simultánea (con la función "horno con ventilación") y haber alimentos menos horneados que otros.

Modifique la configuración y reduzca la temperatura; no es necesario extraer los alimentos de todas las bandejas al mismo tiempo.

Cómo preparar pizza

Para obtener un mejor resultado al preparar pizza, haga uso del programa "Horno pizza":

• Caliente el horno previamente durante al menos diez minutos.
• Utilice una bandeja ligera de aluminio especial para pizza y sitúela en la rejilla incluida con el horno. En caso de utilizar la bandeja grasera, el tiempo de cocción se prolongará y resultará más difícil obtener una corteza crujiente.
• No abra la puerta del horno con excesiva frecuencia durante el proceso de cocción.
• Si utiliza muchos ingredientes en la pizza (tres o cuatro), es recomendable agregar la mozzarella a mitad del proceso de cocción.
• Si desea preparar pizza en dos niveles, utilice el segundo y el cuarto nivel a una temperatura de 220° e introduzca las pizzas en el horno tras un precalentamiento de al menos diez minutos.

Cómo preparar carne y pescado

Al cocinar carne blanca, carne de ave o pescado, seleccione una temperatura de entre 180° y 200°.

En el caso de carne roja que deba quedar bien hecha en el exterior y tierna y jugosa en su interior, es recomendable iniciar el proceso de cocción con una temperatura elevada (entre 200° y 220°) durante un periodo de tiempo reducido para, posteriormente, seleccionar temperaturas más suaves.

Como regla general, cuanto mayor es el tamaño del asado, menor debería ser la temperatura seleccionada. Sitúe la carne en la parte central de la rejilla y coloque la bandeja grasera justo debajo para recoger la grasa.

Asegúrese de que la rejilla se introduce de forma que quede situada en la parte central del horno. Si desea incrementar el calor procedente de la parte inferior, utilice los niveles inferiores. En la preparación de asados agrídulces (especialmente carne de pato y caza), aderece la capa exterior de la carne con manteca o beicon.

Mando selector de configuración	Alimento que preparar	Peso (en kg)	Posición de las bandejas (empezando desde abajo)	Tiempo de precalen tamiento (en minutos)	Mando del termostato	Tiempo de cocción (en minutos)
1 Convección	Pato	1	3	15	200	65-75
	Asado de bucy o ternera	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Galletas (masa quebrada o pasta brisa)	-	3	15	180	15-20
	Tartas	1	3	15	180	30-35
2 Multicocción	Pizza (en dos bandejas)	1	2-3	15	220	15-20
	Lasaña	1	3	10	200	30-35
	Cordero	1	2	10	180	50-60
	Pollo asado con patatas	1	2-3	10	180	60-75
	Caballa	1	2	10	180	30-35
	Pastel de ciruelas	1	2	10	170	40-50
	Petisú de crema (en dos bandejas)	0.5	2-3	10	190	20-25
	Galletas (en dos bandejas)	0.5	2-3	10	180	10-15
	Bizcocho (un pastel)	0.5	2	10	170	15-20
	Bizcocho (dos pasteles)	1.0	2-3	10	170	20-25
	Empanadas	1.5	3	15	200	25-30
3 Cocción desde la parte superior	Dorar alimentos como toque final de la preparación	-	3	15	220	-
4 Descongelación	Toda clase de alimentos congelados
5 Grill	Lenguado y sepia	1	3	5	Max.	8-10
	Kebabs de calamares y gambas	1	3	5	Max.	6-8
	Filete de bacalao	1	3	5	Max.	10
	Verduras a la parrilla	1	3	5	Max.	10-15
	Bistec de ternera	1	3	5	Max.	15-20
	Chuletas	1	3	5	Max.	15-20
	Hamburguesas	1	3	5	Max.	7-10
	Caballa	1	3	5	Max.	15-20
	Sándwiches tostados	-	3	5	Max.	2-3
	Con asador (si fuera necesario)
	Ternera asada en el espetón
	Pollo asado en el espetón	1.0	-	5	Max.	80-90
	Cordero asado en el espetón	1.5	-	5	Max.	70-80
		1.0	-	5	Max.	70-80
6 Grill con ventilación asistida	Pollo a la parrilla	1.5	3	5	200	55-60
	Sepia	1.5	3	5	200	30-35
	Con asador (si fuera necesario)
	Terncra asada en el espetón
	Pollo asado en el espetón	1.5	-	5	200	70-80
	Pollo (asado en el espetón) con patatas (asadas)	2.0	-	5	200	70-80
		1.5	-	5	200	70-75
	Cordero asado en el espetón	-	2	5	200	70-75
		1.5	-	5	200	70-80
7 Horno pastelería	Tartas	0.5	3	15	180	20-30
	Pasteles de frutas	1	2/3	15	180	40-45
	Tarta de frutas	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Crepes rellenas (en dos bandejas)	1.2	2-3	15	200	30-35
	Pastelitos (en dos bandejas)
	Buñuclos de queso (dos pasteles)	0.6	2-3	15	190	20-25
	Petisú de crema (tres pasteles)	0.4	2-3	15	210	15-20
	Galletas (en tres bandejas)	0.7	1-4	15	180	20-25
	Merengue (en tres bandejas)	0.7	1-4	15	180	20-25
		0.5	1-4	15	90	180
8 Cocción rápida	Alimentos congelados
	Pizza	0.3	2	-	250	12
	Empanada de calabacín y gambas	0.4	2	-	200	20
	Empanada de espinacas	0.5	2	-	220	30-35
	Empanadillas	0.3	2	-	200	25
	Lasaña	0.5	2	-	200	35
	Rollitos de primavera	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Alimentos precocinados
	Alitas de pollo	0.4	2	-	200	20-25
	Alimentos frescos
	Galletas (masa quebrada o pasta brisa)	0.3	2	-	200	15-18
		0.6	2	-	180	45
	Tarta de frutas	0.2	2	-	210	10-12
	Bolitas de queso
9 Horno pizza	Pizza	0.5	3	15	220	15-20
	Asado de bucy o ternera	1	2	10	220	25-30
	Pollo	1	2/3	10	180	60-70

Nota: los tiempos de cocción indicados son estimados y podrían variar en función de las preferencias personales. Al utilizar las modalidades de grill o grill con ventilación asistida, la bandeja grasera deberá situarse en el primer nivel empezando desde abajo.

LIMPIEZA DEL APARATO

IMPORTANTE

Como precaución de seguridad, antes de proceder con cualquier operación de limpieza del horno quitar siempre el enchufe de la toma de corriente o quitar la línea de alimentación del aparato.

La limpieza del horno sin paneles de autolimpiado tiene que ser realizada después del uso, cuando esté apagado pero aún templado, no caliente, de modo que la película de grasa producida por los vapores de la cocción sobre las paredes sea todavía fácil de quitar, además los chorreones y salpica-duras de grasa no tienen todavía una corteza demasiado dura y consistente.

Quitar los soportes laterales de alambre cromado; tirar hacia arriba de la parte delantera para desengancharlos de la pared y sacarlos de los orificios traseros. Limpiar el horno con un paño suave embebido con una solución diluida de amoniaco; aclarar y secar. Si quedaran todavía manchas o salpicaduras, colocar en el fondo un paño húmedo embebido de amoniaco, cerrar la puerta y, transcurridas algunas horas, lavar el horno con agua caliente y detergente líquido, aclarar y secar con cuidado. Para limpiar las partes externas de metal brillante, usar un paño suave con agua y jabón; no hay que usar nunca productos en polvo que contengan abrasivos.

Además evitar el uso de sustancias ácidas o alcalinas (jugos de limón, vinagre, sal, tomates, etc.). Evitar el uso de productos a base de cloro, ácidos o abrasivos especialmente para la limpieza de las paredes barnizadas. Tampoco utilice lana de alambre gruesa o herramientas duras, ya que pueden dañar los acabados superficiales.

No utilice limpiadores de alta presión ni aparatos de vapor para limpiar el horno.

Normalmente, pasar un paño suave húmedo con detergente caliente es suficiente, pero para las marcas persistentes se recomienda lo siguiente:

PIEZAS ESMALTADAS VITRIFICADAS

Utilice sólo un limpiador recomendado para este tipo de material - evite los productos con base de cloruro como la lejía.

EXTRACCIÓN DE LA PUERTA DEL HORNO

Para facilitar la limpieza dentro del horno, la puerta puede extraerse. A continuación se detalla el proceso de desmontaje de la puerta para los tres tipos que existen:

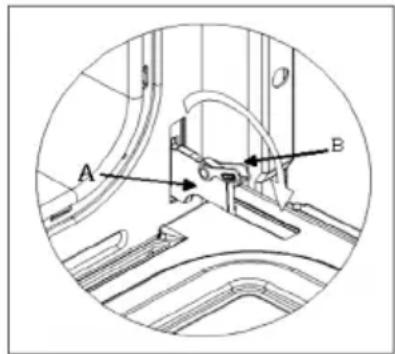

Tipo de puerta A / B2

Las bisagras "A" poseen dos pernos móviles "B".

Cuando se levanta el perno "B", la bisagra se libera de su alojamiento.

Después cierre la puerta hasta la posición media.

A continuación, debe levantarse la puerta hacia arriba y extraerse, deslizándola hacia el exterior; coja los lados de la puerta cerca de las bisagras al realizar estas operaciones.

Para volver a montar la puerta, en primer lugar deslice las bisagras dentro de sus ranuras y abra completamente la puerta.

Recuerde girar los dos pernos móviles "B" usados para enganchar las dos bisagras antes de cerrar la puerta (Fig. 3).

A B

ADVERTENCIA

• Tenga cuidado de no extraer el sistema de bloqueo de las bisagras al extraer la puerta, ya que el mecanismo de la bisagra retornaría bruscamente.
• No sumerja la puerta en agua bajo ningún concepto.

INSTRUCCIONES PARA LA INSTALACIÓN

Este aparato debe ser instalado por una persona competente, de acuerdo con la versión actual de las Regulaciones y Normas de Seguridad del RU siguientes o sus equivalentes de la Norma Europea:

Regulaciones urbanísticas (publicadas por el Departamento de Medio Ambiente).

Normas urbanísticas (publicadas por el Departamento de Desarrollo de Escocia).

Regulaciones de cableado IEE.

Electricidad en las regulaciones laborales.

PUESTA EN SERVICIO PREVIA DEL APARATO

Cuando se desempaquete, compruebe que con el aparato se incluyen las piezas siguientes:

• Manual de Instrucciones e Instalación
• reja de horno
  • 1 bandeja
• Tornillos y tapones para fijar el aparato en el alojamiento

COLOCACIÓN DEL APARATO (véase la Fig. 5)

Estos aparatos están clasificados como de Clase I.

La conexión a tierra es obligatoria según previsto por la ley. El fabricante declina toda responsabilidad en caso de que las normas contra accidentes no hubieran sido respetadas,

IMPORTANTE

El mueble o armario adyacente y todos los materiales utilizados en la instalación deben resistir un aumento de temperatura mínima de 85 °C sobre la temperatura ambiente durante el uso del aparato.

Determinados tipos de muebles de cocina de vinilo o laminados son especialmente propensos a sufrir daños por decoloración a temperaturas por debajo de las indicadas.

Si el aparato se instala sin respetar este límite de temperatura o se coloca a menos de 4 mm de los armarios adyacentes, la responsabilidad será del propietario.

NOTAS DE INSTALACIÓN

1. El horno tiene que estar instalado en un hueco estándar de 900mm, como se indica en la Fig. 5, ya sea debajo de una encimera, ya sea colocado en una columna.
2. Al insertar el horno en una columna es indispensable, para asegurar una ventilación suficiente, retirar el panel trasero del mueble y tener una abertura de por lo menos de 85-90mm como se indica en la Fig. 5.
3. Compruebe que el horno se ha fijado de forma segura en el alojamiento. La fijación del horno en el armario se realiza con 4 tornillos "A" Fig.5. Uno en cada esquina del marco de la puerta del horno.

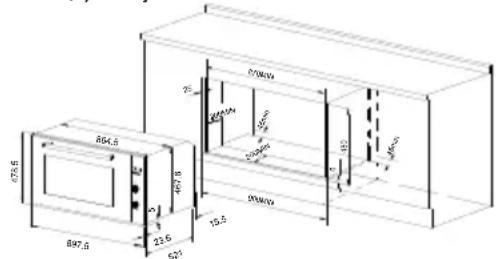

Fig. 5: Distancias de instalación para hornos eléctricos simples de 90 cm de anchura (la forma de la carcasa superior puede variar) y su fijación en el armario.

Fig. 7: Requisitos de ventilación y recorte para la instalación de un horno eléctrico simple en una unidad de cocina estándar. Requisitos de ventilación mínimos para los estantes superiores, de base y de soporte de la parte trasera de la unidad.

A. La guía de soporte debe quitarse
B. Espaciado 75-90 mm entre la pared y la parte trasera del estante de soporte y la base del armario
C. Zócalo
D. Frontal de cajón falso a montar

A B C D

Fig. 8: Requisitos de ventilación y recorte para la instalación de un horno eléctrico simple en un armario alto.

A. Panel trasero
B. Espacio de almacenamiento
C. Quitar la parte trasera de esta sección
D. Panel trasero
E. Espacio de almacenamiento
F. Zócalo
G. Recorte de ventilación mínimo 80 cm2

Todos los hornos equipados con un cable de alimentación tripolar están diseñados para funcionar con corriente alterna. El cable para conectar el dispositivo a tierra es de color verde y amarillo.

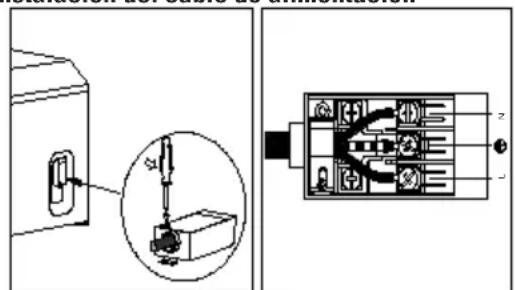

Instalación del cable de alimentación

Apertura de la placa de terminales:

- Utilice un destornillador para sacar el perno situado en las pestañas laterales de la cubierta de la placa de terminales.

• Desatornille el perno y tire para abrir la cubierta de la placa de terminales.
  Proceda a instalar el cable conforme a las siguientes indicaciones:
• Retire el tornillo de la abrazadera del cable y lost restornillos de contacto L - N - 12
• Sujete los cables debajo de las cabezas de los tornillos conforme al siguiente patrón de colores: Azul (N) Marrón (L) Verde y amarillo
• Utilice la abrazadera para fijar el cable de alimentación en su lugar y cierre la cubierta de la placa de terminales.

Conexión del cable de alimentación a la red

Instale un enchufe estándar en función de la carga especificada en la placa de datos. En caso de conectar el cable de forma directa a la corriente, instale un interruptor de corte omnipolar y deje como mínimo un espacio vacío de 3 mm entre los contactos del dispositivo y la red eléctrica. Dicho interruptor deberá adecuarse a la normativa vigente (el funcionamiento del cable de tierra no habrá de verse afectado por el interruptor) y sus dimensiones podrán variar en función de la carga.

El cable de suministro habrá de situarse de forma que no alcance una temperatura que supere en más de 50° la temperatura ambiente en ningún punto o bien cubrirse con una capa aislante de la categoría eléctrica adecuada.

Antes de realizar la conexión, deberá tomar en consideración las siguientes cuestiones:

• La seguridad del sistema eléctrico del aparato solo podrá garantizarse si la toma de tierra a la que se conecte el horno es adecuada y eficiente, de conformidad con la normativa en materia de seguridad eléctrica. Asegúrese siempre de que el funcionamiento de la toma de tierra es eficiente y, ante la duda, avise a un técnico debidamente cualificado para que revise el sistema. El fabricante no asumirá responsabilidad alguna que pueda derivarse de daños y perjuicios ocasionados por un sistema en el que no se haya instalado una toma de tierra.
• Antes de enchufar el dispositivo a la red, deberá comprobar que las especificaciones de la placa de datos (que podrá encontrar en el propio aparato o en su embalaje) y las de la red eléctrica de su domicilio coinciden.
• También habrá de comprobar que la capacidad eléctrica del sistema y de las tomas es suficiente en relación con la máxima potencia del aparato, conforme a las especificaciones de la placa de datos. En caso de duda, avise a un técnico debidamente cualificado.
• En aquellos supuestos en que la toma y el conector del dispositivo resultaran incompatibles, un técnico debidamente cualificado deberá reemplazar la toma por el modelo más apropiado. En especial, dicho técnico habrá de asegurarse de que la sección transversal de los cables de la toma sea adecuada a la corriente que requiera el aparato para su funcionamiento. No se recomienda el uso de adaptadores, regletas, ladrones o alargadores. En caso de que la utilización de dichos aparatos resultara inevitable, recuerde usar únicamente adaptadores y alargadores, simples o múltiples, que se adecuen a la legislación vigente en materia de seguridad. En dichos supuestos, no habrá de superarse en ningún momento la máxima capacidad especificada en el adaptador o alargador simple, ni tampoco la máxima potencia indicada en el adaptador múltiple. El acceso tanto al conector como a la toma debe ser fácil.

MANTENIMIENTO

Antes de realizar el mantenimiento, desconecte el aparato de la alimentación eléctrica.

Durante el periodo de garantía, si es necesario deben encargarse todas las intervenciones de servicio al Dpto. de Servicio de asistencia técnica del fabricante. Tenga en cuenta que la intervención o reparación por parte de personal no autorizado invalidará dicha garantía.

SUSTITUCIÓN DE LA BOMBILLA DEL HORNO

(No cubierta por la garantía del aparato.)

El horno está provisto de una lámpara de las siguientes características: 15 W ó 25 W, 300 °C y tipo E-14

ATENCIÓN: Desconecte el aparato de la alimentación eléctrica, extraiga la puerta del horno (como se ha descrito anteriormente), así como los estantes del horno.

Extraiga la tapa de vidrio protectora de la bombilla girando en sentido antihorario. Fig. 9 (A)

Desenrosque la bombilla vieja y eliminela de forma segura y ecológica, cámbiela por una del tipo especificado en los Datos Técnicos y monte de nuevo la tapa.

NOTA - La tapa de vidrio puede estar apretada y, por lo tanto, necesitar una mordaza para soltarla.

Conexión de alimentación: 13A (interruptor automático bipolar con toma protegida, con separación de contactos de 3 mm)

ABSORCIÓN DE POTENCIA

2540-2988W

2928-3375W

2953-3400W

3166-3660W

1950-2276W

2561-3005W

1367-1570W

1330-1523W

2733-3278W

70-87W

Cable de alimentación de red:

3 x 1,5 mm2 tipo H07RN-F

Bombilla del horno:

15 W - 25 W / 300 °C tornillo tipo E-14

El Fabricante declina toda responsabilidad por los daños producidos a personas y cosas debidos a una incorrecta o impropia instalación del aparato.

El Fabricante se reserva el derecho de aportar a sus productos todas las modificaciones que considere necesarias y útiles, sin necesidad de previo aviso.

INSTRUÇÕES PARA O UTENTE

O bolo está demasiado seco

3 x 1,5 mm2 tipo H07RN-F

Lâmpada do forno:

15 W - 25 W / 300 °C parafuso tipo E-14

Atención al Cliente: 902 410 450 - [e-mail]

SAT Central Portugal: 214 349 771 - [e-mail]
