BEDIENUNGSANLEITUNG ME 910 CATA

Bedienungs- und Wartungsanleitungen für einbaubacköfen

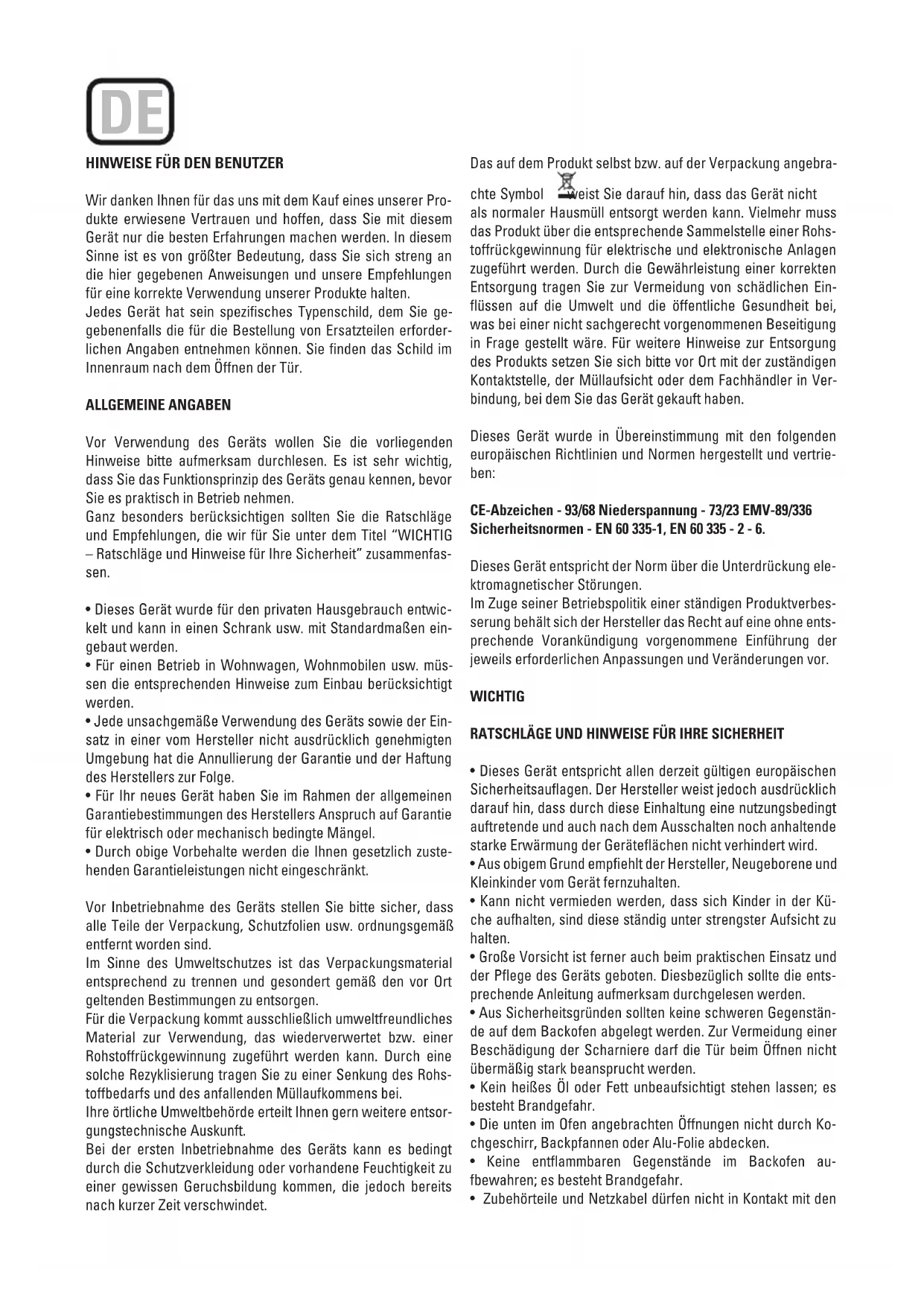

HINWEISE FÜR DEN BENUTZER

Wir danken Ihnen für das uns mit dem Kauf eines unserer Produkte erwiesene Vertrauen und hoffen, dass Sie mit diesem Gerät nur die besten Erfahrungen machen werden. In diesem Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten.

Jedes Gerät hat sein spezifisches Typenschild, dem Sie gegebenenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben entnehmen können. Sie finden das Schild im Innenraum nach dem Öffnen der Tür.

ALLGEMEINE ANGABEN

Vor Verwendung des Geräts wollen Sie die vorliegenden Hinweise bitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts genau kennen, bevor Sie es praktisch in Betrieb nehmen.

Ganz besonders berücksichtigen sollten Sie die Ratschläge und Empfehlungen, die wir für Sie unter dem Titel "WICHTIG – Ratschläge und Hinweise für Ihre Sicherheit" zusammenfassen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwickelt und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.
• Für einen Betrieb in Wohnwagen, Wohnmobilen usw. müssen die entsprechenden Hinweise zum Einbau berücksichtigt werden.
• Jede unsachgemäße Verwendung des Geräts sowie der Einsatz in einer vom Hersteller nicht ausdrücklich genehmigten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.
• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Garantie für elektrisch oder mechanisch bedingte Mängel.
• Durch obige Vorbehalte werden die Ihnen gesetzlich zustehenden Garantieleistungen nicht eingeschränkt.

Vor Inbetriebnahme des Geräts stellen Sie bitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß entfernt worden sind.

Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen.

Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Rohstoffbedarfs und des anfallenden Müllaufkommens bei.

Ihre örtliche Umweltbehörde erteilt Ihnen gern weitere entsorgungstechnische Auskunft.

Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommen, die jedoch bereits nach kurzer Zeit verschwindet.

Das auf dem Produkt selbst bzw. auf der Verpackung angebra-

chte Symbol weist Sie darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Rohstoffrückgewinnung für elektrische und elektronische Anlagen zugeführt werden. Durch die Gewährleistung einer korrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Einflüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt wäre. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sich bitte vor Ort mit der zuständigen Kontaktstelle, der Müllaufsicht oder dem Fachhändler in Verbindung, bei dem Sie das Gerät gekauft haben.

Dieses Gerät wurde in Übereinstimmung mit den folgenden europäischen Richtlinien und Normen hergestellt und vertrieben:

CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6.

Dieses Gerät entspricht der Norm über die Unterdrückung elektromagnetischer Störungen.

Im Zuge seiner Betriebspolitik einer ständigen Produktverbesserung behält sich der Hersteller das Recht auf eine ohne entsprechende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor.

WICHTIG

RATSCHLÄGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrücklich darauf hin, dass durch diese Einhaltung eine nutzungsbedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärmung der Geräteflächen nicht verhindert wird.
• Aus obigem Grund empfiehlt der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.
• Kann nicht vermieden werden, dass sich Kinder in der Küche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.
• Große Vorsicht ist ferner auch beim praktischen Einsatz und der Pflege des Geräts geboten. Diesbezüglich sollte die entsprechende Anleitung aufmerksam durchgelesen werden.
• Aus Sicherheitsgründen sollten keine schweren Gegenstände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tür beim Öffnen nicht übermäßig stark beansprucht werden.
• Kein heißes Öl oder Fett unbeaufsichtigt stehen lassen; es besteht Brandgefahr.
  • Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfannen oder Alu-Folie abdecken.
• Keine entflammbaren Gegenstände im Backofen aufbewahren; es besteht Brandgefahr.
• Zubehörteile und Netzkabel dürfen nicht in Kontakt mit den

sich aufheizenden Bereichen des Geräts kommen.

- Gerät nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.

- Gerät nicht in unmittelbarer Nähe von Gardinen und Polstermöbeln aufstellen.

- Küchengeräte nicht an der Tür oder an irgendwelchen Griffen hochheben oder verschieben, da diese hierdurch beschädigt werden könnten.

- Bei einer stark verschmutzen Dichtung ist kein korrektes Schließen der Tür bei Betrieb des Ofens mehr gewährleistet, sodass es sogar zu einer Beeinträchtigung der in unmittelbarer Nähe befindlichen Möbel kommen kann. Die Dichtung sollte deshalb stets sauber gehalten werden.

- Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente dürfen deshalb nicht berührt werden.

- Backofen stets vorsichtig öffnen. Es kann heißer Dampf aus-

treten, der unter Umständen zu Verbrennungen der Haut führt.

- Kein Wasser in den noch heißen Ofen gießen, da dies zu einer Beschädigung der Emailflächen führen kann.

- Dieses Gerät darf nur von Fachpersonal in strikter Übereinstimmung mit den diesbezüglichen Hinweisen des Herstellers installiert werden.

- Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation zurückgehen, weist der Hersteller jede Haftung zurück.

- Bei Verwendung des Geräts entsteht Hitze, Dampf und Feuchtigkeit. Sorgen Sie deshalb durch eine angemessene Belüftung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Geräts kann die Zuhilfenahme einer zusätzlichen Belüftung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit Ihrem Fachhändler.

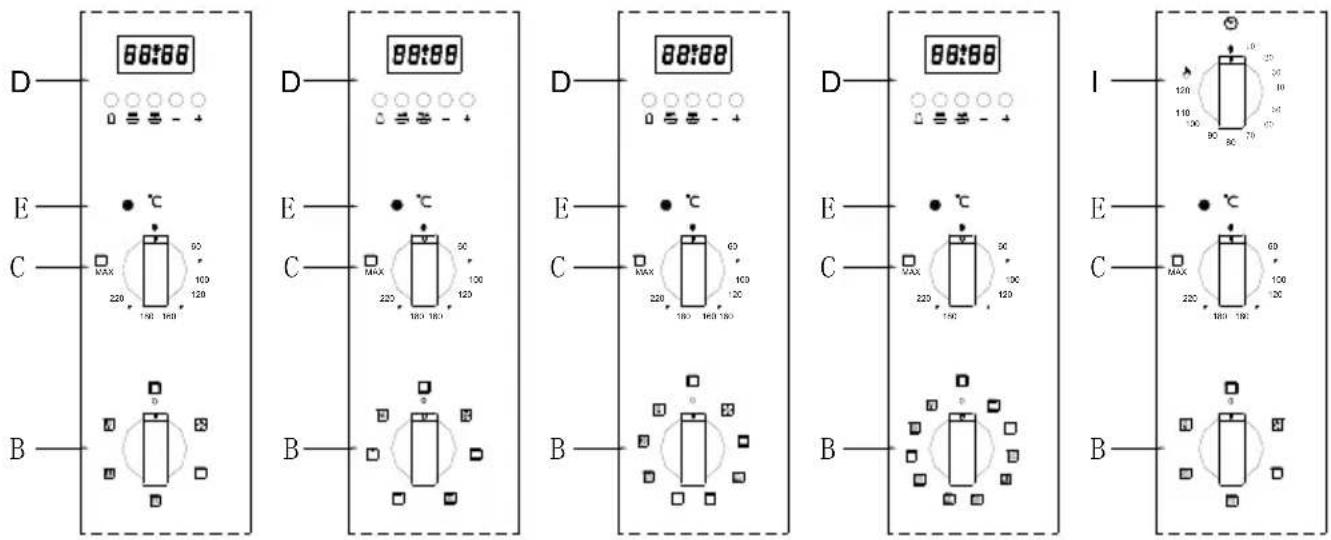

5-FUNCTION MODEL 6-FUNCTION MODEL

D 80t66 E C 220 190 180 120 B 80t88 D 80t88 E C 220 180 170 120 B 80t66 D 80t66 E C 220 190 180 120 B I MAX 120 30 MAX 110 25 MAX 100 20 MAX 90 15 MAX 80 10 MAX 70 5 MAX 60 3 MAX 50 2 MAX 40 1 MAX 30 0 MAX 20 0 MAX 10 0 MAX 5 0 MAX 3 0 MAX 2 0 MAX 1 0 MAX 0 0 B

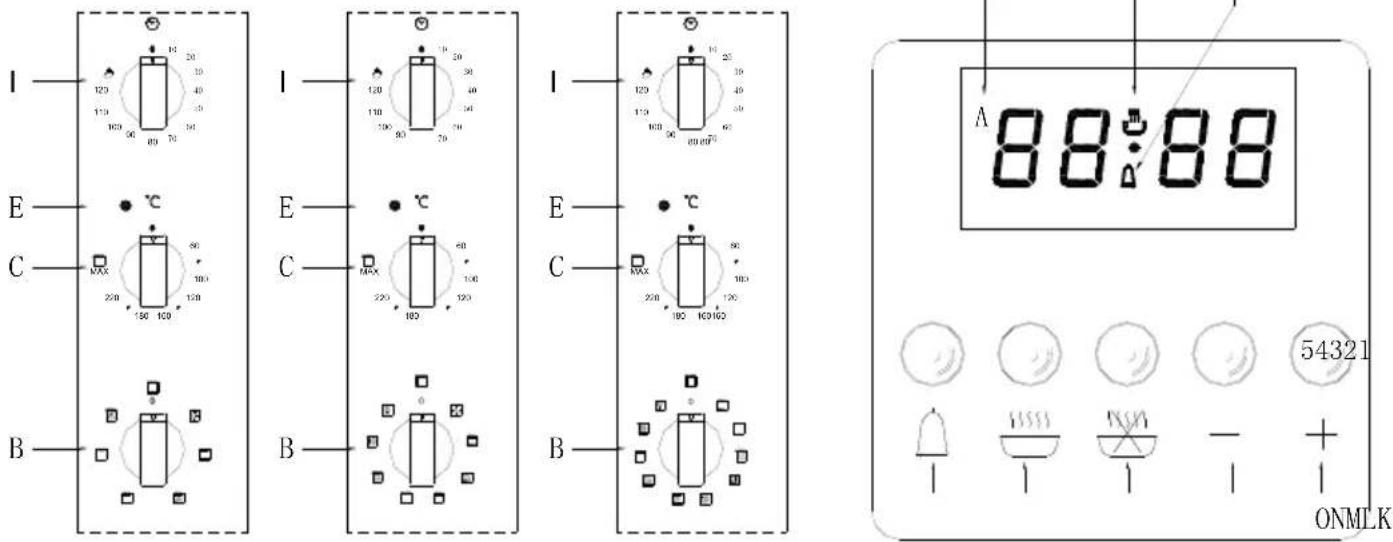

6-FUNCTION MODEL 8-FUNCTION MODEL 10-FUNCTION MODEL

I 123 150 100 80 70 30 20 10 40 30 20 120 110 390 30 20 10 25 10 40 30 20 123 113 103 80 60 E °C C 220 190 100 E °C C 220 190 100 E °C C 220 190 100 B B A 88:88 54321 ONMLK

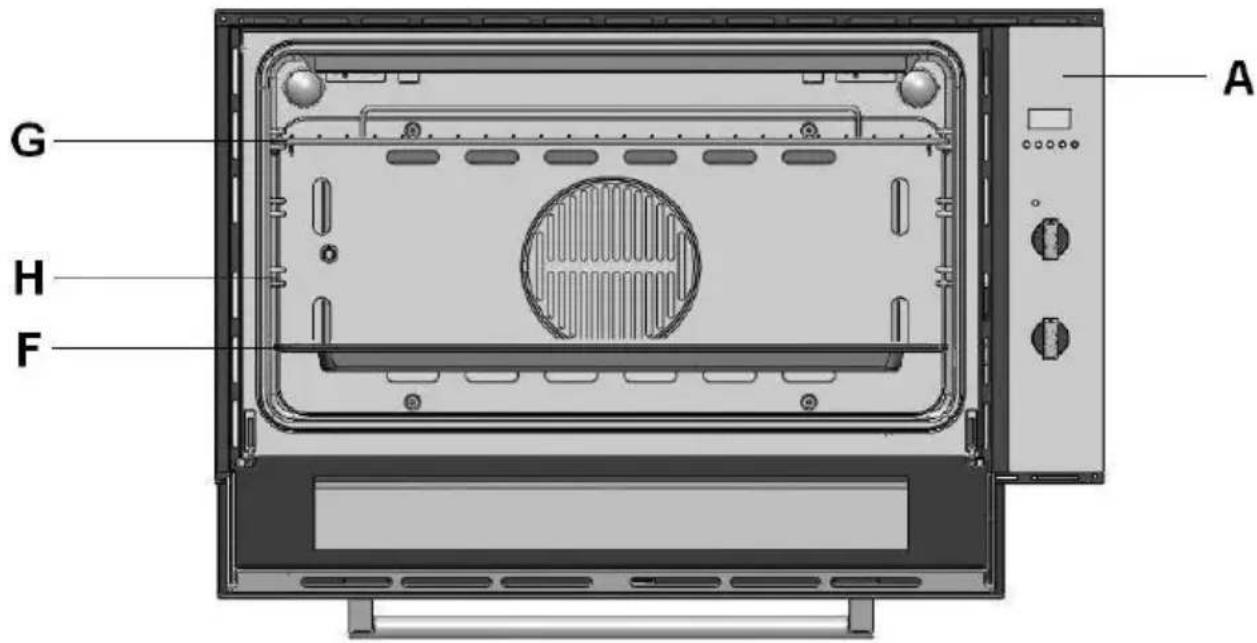

A G H F

A. Bedienfeld
B. Wahlknebel Betriebsart
C. Wahlknebel Temperaturwahl
D. Elektronischer Programmierer-Hiermit können Sie die gewünschten Garzeiten programmieren, indem Sie die Dauer der Garzeit und Gar-Endzeit einstellen. Er kann ebenfalls als Zeitschaltuhr verwendet werden (nur in bestimmten Modellen verfügbar)
E. Ofen-Anzeigelicht (nur in bestimmten Modellen verfügbar)

- Wenn es leuchtet, heißt es, dass der Ofen sich auf die eingestellte Temperatur aufwärmt oder dass die Wärmeplatte gemäß Wärmemodell heizt.

F. Tropfblech oder Backblech
G. Ofenrost
H. Schienen für Roste und Bleche
I. Knebel Garzeit beenden
K. Zeitschaltuhr
L. Garzeit bei Automatikbetrieb
M. Ende der Garzeit
N. Taste Zurück
0. Taste Vorwärts
6. Automatikprogramm
7. Dauer und Handbetrieb
8. Minutenüberwachung

Ofen benutzen

Dieser Multifunktionsofen kombiniert die Vorteile des herkömmlichen Konvektionsofens mit denen der modernen Gebläsemodelle in einem Gerät.

Es ist ein besonders vielseitiges Modell, das Ihnen die Möglichkeit bietet sicher zwischen verschiedenen Betriebsarten zu wählen. Die zahlreichen Eigenschaften, die dieser Ofen bietet, werden über den Wahlknebel "B" und das Thermostat "C" auf dem Bedienfeld gewählt.

Anmerkung: Wir empfehlen Ihnen, beim erstmaligen Gebrauch das Thermostat auf die höchste Einstellung zu setzen und den Ofen etwa eine halbe Stunde lang leer und mit geschlossener Tür, laufen zu lassen. Öffnen Sie anschließend die Tür und lassen Sie Umgebungsluft herein. Der Geruch, der bei diesem erstmaligen Gebrauch entsteht ist bedingt durch den Einsatz von Schutzmitteln für die Lagerung des Neuofens.

Anmerkung: Schieben Sie das mitgelieferte Tropfblech in die unterste Ofenschiene um das Tropfen von Saucen und/oder Fett in den Ofenboden zu verhindern, allerdings nur beim Grillen oder beim Einsatz des Drehgrills (nur in bestimmten Modellen verfügbar). Verwenden Sie bei allen anderen Betriebsarten nie die unterste Schiene und legen Sie nichts auf den Ofenboden, da der Emailüberzug beschädigt werden könnte. Legen Sie das Kochgeschirr (Teller, Aluminiumfolie, usw.) auf die mitgelieferten Roste, die in die dafür vorgesehenen Führungen eingeschoben werden.

Anmerkung: Um den Ofen in Handbetrieb zu verwenden (ohne Einsatz des Programmierers für das Ende der Garzeit), muss das Symbol ¹¹¹¹ bündig mit der Referenzmarke auf dem Bedienfeld ausgerichtet sein.

Konvektionsmodus 2540-2988W

Position des Thermostatsknebels "C": zwischen 60° und Max. Die oberen und unteren Heizelemente arbeiten. Das ist die klassische, traditionelle Ofenart, die für eine effiziente Wärmeverteilung und weniger Energieverbrauch perfektioniert wurde. Der Konvektionsofen ist bisher ohnegleichen wenn es darum geht Speisen wie Kohl mit Rippchen, Kabeljau auf spanische Art, Stockfisch auf Ancona-Art, zartes Rindergeschnetzeltes mit Reis, usw. zuzubereiten. Es werden ebenfalls ausgezeichnete Ergebnisse bei der Zubereitung von Fleischgerichten erzielt (geschmortes Fleisch, Eintopf, Gulasch, Wild, Schinken, usw.), die langsam gegart, mit Sauce beträufelt werden müssen oder zusätzliche Flüssigkeit bedürfen. Es ist zudem das beste System um Kuchen zu backen, ebenso Obst und für das Kochen mit zugedecktem, ofentauglichem Kochgeschirr. Beim Einsatz der Konvektionsoption, benutzen Sie nur ein Tropfblech oder Rost um eine gleichmäßige Wärmeverteilung zu erreichen Nutzen Sie die verschiedenen Schienenhöhen um die Wärme zwischen Ofenober- und Unterteil auszugleichen. Wählen Sie zwischen den verschiedenen Schienenhöhen je nachdem ob die Speise mehr oder weniger Oberhitze benötigt.

Schnelligaren 2561-3005W

Position des Thermostatknebels "C": zwischen 60° und Max. Die oberen und unteren Heizelemente, und auch das Gebläse, arbeiten. Dadurch wird gesichert, dass die Wärme gleichmäßig im Ofen verteilt wird.

Diese Betriebsart ist besonders für das schnelle Garen von bereits zubereiteten Speisen (da kein Vorwärmen erforderlich ist), wie zum Beispiel Tiefkühlkost oder Fertiggerichte, aber auch für einige "hausgemachte" Gerichte.

Die besten Ergebnisse mit der Betriebsart Schnellgaren werden mit der Option nur einmal Garen (zweite von unten). Siehe die Tabelle im Abschnitt "Praktische Zubereitungsempfehlungen".

Multifuktionsmodus 2733-3278W

Position des Thermostatknebels "C": zwischen 60° und Max. Der obere Kreis und die unteren Heizelemente, sowie das Gebläse, arbeiten abwechselnd. Da die Wärme konstant bleibt und gleichmäßig im Ofen verteilt wird, gart und bräunt die Luft die Speise gleichmäßig auf der gesamten Oberfläche. Dieses Modell ermöglicht es ebenfalls mehrere Speisen gleichzeitig zu garen, wenn die gleiche Gartemperatur benötigt wird. Es können gleichzeitig maximal 2 Roste benutzt werden. Folgen Sie den Anweisungen im Abschnitt "Garen auf mehr als einem Rost".

Diese Betriebsart ist besonders für Speisen empfohlen, die gratiniert werden sollen, oder die besonders lange Garzeiten benötigen, wie zum Beispiel: Lasagne, Nudelaufläufe, Brathähnchen mit Kartoffeln, usw. Zudem werden dank der ausgezeichneten Wärmeverteilung niedrigere Temperaturen zum Braten benötigt. Dadurch kommt es zu weniger Saucenverlust und folglich zu zarterem Fleisch und weniger Gewichtsverlust des Bratens. Die Multifunktions-Betriebsart ist besonders geeignet für Fischspeisen, die mit wenigen Gewürzen zubereitet werden können und dadurch den eigenen Geschmack beibehalten. Es können ausgezeichnete Ergebnisse beim Zubereiten von Gemüsebeilagen, wie Zucchini, Auberginen, Paprika, usw. erreicht werden.

Nachspeisen: Diese Betriebsart ist ebenfalls perfekt zum Backen von Sauerteig.

Es kann ebenfalls zum schnellen Auftauen von weißem und rotem Fleisch bei 80°C verwendet werden. Um empfindlichere Speisen aufzutauen stellen Sie das Thermostat auf 60°C oder verwenden Sie nur kalte Umluft mit dem Thermostat auf 0°C gestellt.

Pizza-Modus 3166-3660W

Position des Thermostatknebels "C": zwischen 60° und 250°. Die unteren und kreisförmigen Heizelemente, sowie das Gebläse, arbeiten. Diese Kombination heizt den Ofen schnell, aufgrund der hohen Leistung, die das Gerät aufbringt. Dadurch wird, vor allem vom unteren Teil, sehr viel Wärme erzeugt.

Der Pizza-Modus ist besonders für Speisen geeignet, die hohe Temperaturen benötigen, wie Pizza und große Braten. Verwenden Sie in diesem Fall nur einen Blech oder Rost. Wenn Sie jedoch mehrere verwenden, sollten diese nach Hälfte der Garzeit ausgetauscht werden.

Empfindliche Speisen 4367-1570W

Position des Thermostatknebels "C": zwischen 60° und 250°. Das untere Heizelement und das Gebläse arbeiten. Besonders für Gebäck, Kuchen und nicht trockene Süßigkeiten in Backformen geeignet. Es werden ebenfalls ausgezeichnete Ergebnisse beim Garen erreicht, wenn insbesondere Hitze aus dem unteren Bereich benötigt wird.

Das Backblech sollte auf die untere Schiene gelegt werden.

Oberhitze 1330-1523W

Position des Thermostatknebels "C": zwischen 60° und Max. Die oberen Heizelemente arbeiten. Diese Betriebsart kann verwendet werden, um Speisen am Ende des Garvorganges zu bräunen.

Grill 2928-3375W

Position des Thermostatknebels "C": Max. Die oberen, mittleren Heizelemente arbeiten. Die extrem hohe und direkte Hitze des Grills ermöglicht es, die Oberfläche von Fleisch und Braten zu bräunen und dabei die Flüssigkeit im Inneren der Speise zu halten, damit diese zart bleibt. Das Grill ist ebenfalls besonders empfehlenswert bei Speisen, die hohe Temperatur auf der Oberfläche benötigen: Beefsteak, Rind, Rippchen, Filets, Hamburger, usw.

Im Absatz "Praktische Zubereitungsempfehlungen" finden Sie einige Grillbeispiele.

Grill mit Gebläse 2953-3400W

Position des Thermostatknebels "C": zwischen 60° und 200°. Die oberen mittleren Heizelemente und das Gebläse arbeiten. Diese Kombination erhöht die Leistung der Wärmeausstrahlung der Heizelemente in eine einzige Richtung durch die Umluft im gesamten Ofen. Dadurch wird verhindert, dass die Speisen auf der Oberfläche verbrennen und die Wärme kann in die Speise eindringen. Es werden ausgezeichnete Ergebnisse bei Kebabs aus Fleisch und Gemüse, Rippchen, Lammkoteletts, Huhn in würziger Sauce, Wachteln, Schweinekoteletts, usw. erreicht.

Grill mit Gebläse bei geschlossener Ofentür.

Diese Betriebsart ist ideal für Fischsteaks wie Schwertfisch, gefüllter Tintenfisch, usw.

Backen 1950-2276W

Position des Thermostatknebels "C": zwischen 60° und 250°. Die hinteren Heizelemente und das Gebläse arbeiten, und sichern dadurch eine gleichmäßige Verteilung der Hitze im Ofen. Diese Betriebsart ist hervorragend für das Backen und Garen von empfindlichen Gerichten, vor allem Kuchen, die aufgehen müssen, und auch für bestimmte Törtchen auf 3 Ebenen gleichzeitig. Einige Beispiele: Windbeutel, süße und salzige Kekse, salzige Windbeutel Biskuitrollen und kleine Portionen von Gemüse au Gratin, usw.

Auftauen 70-87W

Position des Thermostatknebels "C": irgendeine

Das Gebläse am unteren Teil des Ofens bringt die Luft mit Umgebungstemperatur um die Speise in Umlauf. Diese Betriebsart wird empfohlen um alle Arten von Speise aufzutauen, aber insbesondere für empfindliche Speisen, die keine Hitze benötigen, wie zum Beispiel: Eistorten, Nachspeisen mit Creme

oder Saucen, Obstkuchen. Durch das Gebläse wird die Auftauzeit etwa halbiert. Im Falle von Fleisch, Fisch und Brot kann der Vorgang durch Einsatz der Betriebsart Backen beschleunigt werden. Die Temperatur sollte dafür auf 80°C bis 100°C eingestellt werden.

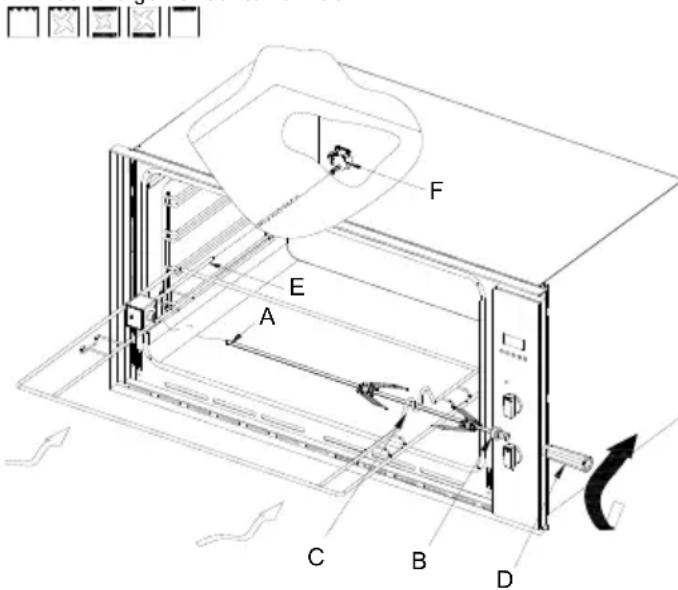

Drehspieß (nur in einigen Modellen verfügbar)

Gehen Sie wie folgt vor, um den Drehspieß in Betrieb zu setzen:
- Stecken Sie den Spieß "A" in die Dreheinheit und in Nut "B" so dass er in der Biegung "C" aufliegt.
- Drehen Sie die Plastikschraube "D" gegen den Uhrzeigersinn und führen Sie den Rost in die Ofenführungen. Stellen Sie dabei sicher, dass Stange "E" in die Bohrung "F" eingeführt wird.
- Der Drehgrillrost muss immer in die Mitte des Ofens eingeschoben werden (zweite Schiene von unten).
- Setzen Sie den Spieß in Betrieb durch Drehen des Knebels "B" auf die gewünschte Funktion.

Knebel Ende der Garzeit (I) (nur in bestimmten Modellen verfügbar)

Dieses Modell ist mit einer Zeitschaltuhr ausgestattet um festzulegen, wann der Ofen sich ausschalten soll. Position des Knebels der Zeitschaltuhr "I": zwischen 10 Minuten und 120 Minuten.

Am Ende der programmierten Zeit klingelt ein Alarmton und der Ofen schaltet sich automatisch aus.

5 Tasten Zeitschaltvorgang zum Backen (nur verfügbar in bestimmten Modellen)

Einstellungen

Nach Drücken einer Funktionstaste, kann die benötigte Zeit mit den +/- Tasten eingestellt werden. Für eine schnellere Einstellung, halten Sie die entsprechenden Tasten gedrückt. Wenn die Funktionstaste gedrückt und anschließend losgelassen wird, erscheint die vorgewählte Funktion auf der Anzeige und bleibt dort 5 Sekunden. Während der Zeit kann die Einstellung vorgenommen werden (mit einer Hand). Fünf Sekunden nach loslassen der Funktionstaste oder nach Abschluss der Einstellung, geht die Anzeige zurück zur Uhr. Das Programm startet sofort. Die Programmauswahl wird von einem Summer begleitet.

Einstellung der Zeit (Uhr)

Wählen Sie die Uhrzeitfunktion durch gleichzeitigem Drücken der Tasten Dauer (2) und Ende der Garzeit (3) und stellen Sie die Uhr mithilfe der +/- Tasten (4+5) ein. Alle eingestellten Programme werden storniert und das Relais schaltet sich aus.

Handbetrieb

Drücken Sie gleichzeitig die Tasten Dauer (2) und Ende der Garzeit (3). (Das Automatiksymbol erlischt): Das Kochtopfsymbol leuchtet. Alle eingestellten Programme werden storniert.

Halbautomatischer Betrieb und Dauer des Garvorgangs

Drücken Sie die Taste Dauer der Garzeit (2) und stellen Sie die Garzeit mit den +/- Tasten (4+5). Das Kochtopfsymbol leuchtet. Der Relaisausgang wird aktiviert.

Wenn die Uhr das Ende der Garzeit erreicht, schalten sich das Relais und das Kochtopfsymbol aus. Der Summer ertönt und das Symbol A blinkt.

Halbautomatischer Betrieb und Ende der Garzeit

Drücken Sie die Taste Ende der Garzeit (3) und stellen Sie die gewünschte Zeit mit den +/- Tasten (4+5) ein. Das Symbol A und das Kochtopfsymbol leuchten. Der Relaisausgang wird aktiviert.

Wenn die Uhr das Ende der Garzeit erreicht, schalten sich das Relais und das Kochtopfsymbol aus. Der Summer ertönt und das Symbol A blinkt.

Vollautomatischer Betrieb

Drücken Sie die Taste Dauer der Garzeit (2) und stellen Sie die gewünschte Zeit mit den +/- Tasten (4+5) ein. Das Symbol A leuchtet. Das Relais schaltet sich ein und das Kochtopfsymbol leuchtet. Wählen Sie die Funktion Ende der Garzeit (3). Es erscheint die Mindesteinstellungszeit. Geben Sie die gewünschte Zeit mithilfe der +/- Tasten (4+5) ein.

Das Relais und das Kochtopfsymbol. Das Kochtopfsymbol erscheint erneut wenn die Uhr die kalkulierte Zeit für das Einschalten erreicht. Nach Einstellung des Automatikprogramms blinkt das Symbol A. Der Summer ertönt und das Kochtopfsymbol und das Relais schalten sich aus.

Minutenüberwachung

Drücken Sie die Taste Minutenüberwachung (1) und stellen Sie die gewünschte Zeit mit den +/- Tasten (4+5) ein. Während die Zeit läuft, erscheint das Symbol der Glocke.

Wenn die Zeit abgelaufen ist, ertönt der Summer.

Summer

Der Summer bleibt 7 Minuten lang aktiv nach dem Minutenüberwachungszyklus oder nachdem das Garprogramm beendet ist. Drücken Sie irgendeine Taste um den Summer auszuschalten.

Programmstart und Prüfung

Ein eingestelltes Programm startet wenn die Uhrzeit ebenfalls eingestellt wurde. Die restlichen Zeitschaltuhren können jederzeit, durch Wahl der entsprechenden Funktion, geprüft werden.

Einstellungsfehler

Die Einstellung ist nicht richtig wenn die von der Uhr angegeben Uhrzeit zwischen Beginn der Garzeit und Ende der Garzeit liegt.

Der Fehler wird durch den Summer und durch das blinkende Automatiksymbol angezeigt.

Eine falsche Einstellung kann durch erneute Einstellung des Anfangs oder Ende der Garzeit behoben werden.

Ein Programm stornieren

Ein Programm kann durch Wahl der Handbetriebfunktion storniert werden. Ein eingestelltes Programm wird automatisch storniert wenn es das Zyklusende erreicht.

Die Herdinnenbeleuchtung

Drehen Sie den Knebel "B" auf das Symbol um die Beleuchtung einzuschalten. Die Beleuchtung leuchtet solange irgendeines der elektrischen Heizelemente im Ofen eingeschaltet ist.

Kühluft

Um den äußeren Bereich des Geräts zu kühlen, ist dieses Modell mit einem Gebläse ausgestattet, das sich automatisch einschaltet wenn der Ofen heiß ist.

Wenn das Gebläse eingeschaltet ist, kann ein normaler Luftzug aus der Ofentür und dem Bedienfeld gehört werden.

Anmerkung: Nach Ende der Garzeit bleibt das Gebläse eingeschaltet, bis der Ofen sich ausreichend abgekühlt hat.

Praktische Zubereitungsempfehlungen

Der Ofen bietet eine große Vielfalt an Alternativen, die es Ihnen ermöglichen, jede Art von Speisen auf der besten Art und Weise zuzubereiten. Mit der Zeit werden Sie es lernen, alle Vorteile dieses vielseitigen Kochgeräts voll zu nutzen. Nachstehende Anweisungen sind nur ein Leitfaden, der je nach eigener Erfahrung geändert werden kann.

Vorwärmen

Wenn der Ofen vorgewärmt werden muss (üblicherweise wenn die gekochten Speisen aufgehen müssen) können sie die Betriebsarten Multifunktion und Schnellgaren einsetzen, um die gewünschte Temperatur so schnell wie möglich zu erreichen und dabei Energie zu sparen.

Sobald die Speise in den Ofen gelegt wurde, können Sie die entsprechende Betriebsart einstellen.

Garen auf mehr als einem Rost

Wenn Sie Speisen auf mehreren Rosten garen müssen, benutzen Sie die Betriebsarten Backen oder Multifunktion, da diese die einzigen Betriebsarten sind, die es zulassen.

Beim Garen empfindlicher Speisen auf mehr als einem Rost, verwenden Sie die Betriebsart Backen, mit der Sie gleichzeitig auf 2 Rosten garen können (2. und 3. Schiene von unten). Sie finden einige Beispiele in der Tabelle "Praktische Zubereitungsempfehlungen".

Wenn Sie andere Speisen auf mehreren Rosten garen, verwenden Sie die Betriebsart Multifunktion, und folgen Sie diesen Empfehlungen:

- Der Ofen ist mit 4 Schienen ausgestattet. Wenn das Gebläse mit eingeschaltet ist, verwenden Sie die zwei mittleren Schienen. Die unterste und die oberste Schiene sind der heißen Luft direkt ausgesetzt und empfindliche Gerichte könnten auf diesen Schienen verbrennen.

- Verwenden Sie prinzipiell die 2. und 3. Schiene von unten, legen Sie dabei die Speisen, die mehr Hitze benötigen, auf die 2. Schiene von unten. Zum Beispiel, wenn Sie einen Fleischbraten zusammen mit einer anderen Speise zubereiten, legen Sie den Braten in die 2. Schiene von unten und die empfindlichere Speise in die 3. Schiene von unten.

- Wenn Sie Speisen zubereiten, die unterschiedliche Zeit und Temperatur benötigen, stellen Sie eine Temperatur ein, die sich zwischen den zwei benötigten Temperaturen befindet, legen Sie das empfindlichere Gericht auf die 4. Schiene von unten und nehmen Sie die Speise, die eine kürzere Garzeit benötigt, zuerst aus dem Ofen heraus.

- Legen Sie das Tropfblech in die untere Schiene und den Rost in die obere.

Schnellgaren

Funktionell, schnell und praktisch für diejenigen, die vorgefertigte Produkte (wie zum Beispiel Tiefkühlkost oder Fertiggerichte) zusammen mit anderen Speisen verwenden. In der Tabelle "Praktische Zubereitungsempfehlungen" finden Sie nützliche Tipps.

Verwendung des Grills

Dieser Multifunktionsofen bietet Ihnen 2 verschiedene Grillbetriebsarten.

In der Betriebsart Grill, legen Sie die Speisen unter die Mitte des Grills (auf der 3. oder 4. Schiene von unten), da nur der mittlere Teil des oberen Heizelements aktiv ist.

Verwenden Sie die untere Schiene (1. von unten) für das Tro-pfblech, um etwaige Sauce und/oder Fett einzufangen und zu verhindern dass diese auf den Ofenboden gelangen. Beim Einsatz dieser Betriebsart, empfehlen wir das Thermostat auf höchste Temperatur zu setzen. Das heißt jedoch nicht, dass sie nicht niedrigere Temperaturen benutzen dürfen. Drehen Sie dafür den entsprechenden Knebel auf die entsprechende Temperatur.

Die Verwendung der Betriebsart Grill mit Gebläse ist besonders praktisch um Speisen schnell zu grillen, da die Wärmeverteilung nicht nur die Bräunung der Oberfläche erreicht sondern gleichzeitig den unteren Teil gart.

Sie kann ebenfalls zur Bräunung von Gerichten am Ende des Garvorgangs eingesetzt werden, zum Beispiel um Pastagerichte zu gratinieren.

Beim Einsatz dieser Betriebsart, legen Sie den Rost in die 2. oder 3. Schiene von unten (siehe Zubereitungstabelle), und, zur Verhinderung von Fett oder Ölflecken auf dem Ofenboden, die zur Rauchbildung führen könnten, legen Sie ein Tropfblech in die 1. Schiene von unten.

Beim Einsatz dieser Betriebsart empfehlen wir Ihnen das Thermostat auf 200°C einzustellen, da es die effizienteste Temperatur für den Grill ist, der mit Infrarotstrahlung arbeitet. Dass heißt jedoch nicht, dass sie keine niedrigeren Temperaturen einsetzen können. Drehen Sie dafür das Thermostat auf die gewünschte Temperatur.

Die besten Ergebnisse beim Einsatz der Grill-Betriebsart, erhalten Sie, wenn sie den Rost in die untere Schiene legen (siehe Tabelle). Zur Verhinderung von Fett oder Ölflecken auf dem Ofenboden, die zur Rauchbildung führen könnten, legen

Sie ein Tropfblech in die 1. Schiene von unten.

Kuchen backen

Um Kuchen zu backen, muss der Ofen immer vorgewärmt werden. Warten Sie bis der Ofen richtig vorgewärmt wurde (die Abschlusslampe "E" geht aus). Verhindern Sie es, die Tür während dem Backvorgang zu öffnen, da der Kuchen zusammenfallen könnte. Prinzipiell gilt:

Teig ist zu trocken

Temperatur um 10°C erhöhen und Garzeit verringern.

Teig ist zusammengefallen

Weniger Flüssigkeit einsetzen oder Temperatur um 10°C verringern.

Teig ist oben zu dunkel

Niedrigere Schiene benutzen, Temperatur herabsetzen und Garzeit erhöhen.

Innen gut durch aber außen klebrig

Weniger Flüssigkeit einsetzen, Temperatur herabsetzen und Garzeit erhöhen.

Teig bleibt am Blech kleben

Backblech gut einfetten und mit etwas Mehl bestreuen, oder Backpapier benutzen.

Ich habe mehr als eine Schiene (mit der Funktion "Ofen mit Umluft") benutzt und es sind nicht alle gleich gegart worden.

Benutzen sie eine niedrigere Temperatur. Die Speisen müssen nicht unbedingt alle gleichzeitig von allen Schienen genommen werden.

Pizza backen

Um die besten Ergebnisse beim Pizzabacken zu erreichen, verwenden sie die Betriebsart Pizza

• Wärmen Sie den Ofen mindestens 10 Minuten lang vor.
• Verwenden Sie ein Pizablech aus Aluminium und legen Sie dieses auf den mit dem Ofen mitgelieferten Rost. Wenn Sie die Troppfanne verwenden, wird die Garzeit verlängert und es wird schwer sein, einen knusprigen Pizzaboden zu haben.
• Öffnen Sie die Ofentür während des Garvorgangs nicht zu oft.
• Wenn die Pizza sehr viele Zutaten hat (drei oder vier), empfehlen wir den Mozzarella Käse erst nach Ablauf der Hälfte der Garzeit zu streuen.
• Wenn Sie Pizza auf zwei Rosten backen, benutzen die die 2. und 4. Schiene bei einer Temperatur von 220°C und legen Sie die Pizzas in den Ofen nach mindestens 10 Minuten Vorwärmzeit.

Zubereitung von Fisch und Fleisch

Wenn Sie weißes Fleisch, Geflügel und Fisch zubereiten, stellen Sie eine Temperatur zwischen 180°C und 200°C ein.

Bei rotem Fleisch, das außen gut gegart und innen zart und saftig sein soll, ist es empfehlenswert mit einer hohen Temperatur für kurze Zeit zu beginnen (200°C - 220°C) und dann die Temperatur herabzusetzen.

Prinzipiell gilt, je größer der Braten, desto niedriger die Temperatur. Legen Sie das Fleisch in die mittlere Schiene und das Tropfblech darunter um das Fett aufzufangen.

Stellen Sie sicher, dass der Rost so eingeschoben wird, dass er sich in der Mitte des Ofens befindet. Wenn Sie zusätzliche Hitze aus dem unteren Bereich wünschen, benutzen Sie die unteren Schienen. Für geschmacksstarke Braten (vor allem Ente oder Wild) spiken Sie das Fleisch oder legen Sie Speckscheiben darauf.

Anmerkung: Die Garzeiten sind Annäherungswerte und können nach persönlichem Geschmack geändert werden. Wenn mit Grill oder Grill + Gebläse gearbeitet wird, muss immer das Tropfblech in die erste Schiene von unten eingelegt werden.

Wahlknebel Einstellung	Speise, die zubereitet werden soll	Gewicht (in kg)	Rostschienen position, von unten gezählt	Vorwärmez eit (Minuten)	Thermostat knebel Einstellung	Garzeit (Minuten)
1 Konvektion	Ente	1	3	15	200	65-75
	Rinder- oder Kalbsbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Kekse (kleines Gebäck)	-	3	15	180	15-20
	Törtchen	1	3	15	180	30-35
2 Multifunktion	Pizza (auf 2 Schienen)	1	2-3	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Lamm	1	2	10	180	50-60
	Grillhähnchen + Kartoffeln	1	2-3	10	180	60-75
	Makrele	1	2	10	180	30-35
	Englischer Kuchen	1	2	10	170	40-50
	Windbeutel (auf 2 Schienen)	0,5	2-3	10	190	20-25
	Kekse (auf 2 Schienen)	0,5	2-3	10	180	10-15
	Biskuitkuchen (auf 1 Schiene)	0,5	2	10	170	15-20
	Biskuitkuchen (auf 2 Schienen)	1,0	2-3	10	170	20-25
	Pasteten	1,5	3	15	200	25-30
3 Oberhitze	Abschließendes Bräunen Garen	-	3	15	220	-
4 Auftauen	Alle tiefgekühlten Gerichte
5 Grill	Seezunge und Kuttelfisch	1	3	5	Max	8-10
	Tintenfisch und Garnelenkebabs	1	3	5	Max	6-8
	Kabeljaufilet	1	3	5	Max	10
	Gegrilltes Gemüse	1	3	5	Max	10-15
	Kalbfleischgericht	1	3	5	Max	15-20
	Kotelett	1	3	5	Max	15-20
	Hamburger	1	3	5	Max	7-10
	Makrelen	1	3	5	Max	15-20
	Getoastete Sandwiches	-	3	5	Max	2-3
	Mit Drehgrill (wenn vorhanden)
	Rind am Spieß
	Huhn am Spieß	1,0	-	5	Max	80-90
	Lamm am Spieß	1,5	-	5	Max	70-80
		1,0	-	5	Max	70-80
6 Grill mit Gebläse	Grillhähnchen	1,5	3	5	200	55-60
	Tintenfisch	1,5	3	5	200	30-35
	Mit Drehgrill (wenn vorhanden)
	Rind am Spieß
	Huhn am Spieß	1,5	-	5	200	70-80
	Huhn (am Spieß) + Kartoffeln (gebraten)	2,0	-	5	200	70-80
		1,5	-	5	200	70-75
	Lamm am Spieß	-	2	5	200	70-75
		1,5	-	5	200	70-80
7 Backen	Törtchen	0,5	3	15	180	20-30
	Obstörtchen	1	2/3	15	180	40-45
	Obstkuchen	0,7	3	15	180	40-50
	Biskuitkuchen	0,5	3	15	160	25-30
	Gefüllte Pfannkuchen (auf 2 Schienen)	1,2	2-3	15	200	30-35
	Kleine Kuchen (auf 2 Schienen)	0,6	2-3	15	190	20-25
		0,4	2-3	15	210	15-20
	Käseflips (auf 2 Schienen)	0,7	1-4	15	180	20-25
	Windbeutel (auf 3 Schienen)	0,7	1-4	15	180	20-25
		0,5	1-4	15	90	180
	Kekse (auf 3 Schienen)
	Baisertörtchen (auf 3 Schienen)
8 Schnellgaren	Tiefkühlkost
	Pizza	0,3	2	-	250	12
	Zucchini- und Gamelentarte	0,4	2	-	200	20
	Spinattarte Bauernart	0,5	2	-	220	30-35
	Teigtaschen	0,3	2	-	200	25
	Lasagne	0,5	2	-	200	35
	Rouladen	0,4	2	-	180	25-30
	Huhnstückchen	0,4	2	-	220	15-20
	Fertiggerichte
	Chicken Wings	0,4	2	-	200	20-25
	Frische Speisen
	Kekse (kleines Gebäck)	0,3	2	-	200	15-18
	Obstkuchen	0,6	2	-	180	45
	Käseflips	0,2	2	-	210	10-12
9 Pizza	Pizza	0,5	3	15	220	15-20
	Rinder- oder Kalbsbraten	1	2	10	220	25-30
	Hähnchen	1	2/3	10	180	60-70

REINIGUNG DES GERÄTS

WICHTIG

Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Geräts unterbrochen werden.

Nicht selbstreinigende Backöfen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heiß sein, da sich in diesem Zustand die durch den Dampf beim Backen entstehende Fettschicht an den Wänden leichter entfernen lässt und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunächst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärtigen Aufnahmen zu befreien. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklösung getränkten Lappen auswischen, nachspülen und trocknen. Sollten hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des Innenraums einen mit Ammoniak getränkten Lappen legen, Tür schließen und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspülen und sorgfältig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seife und einen weichen Lappen verwenden. Niemals scheuernde Reinigungsprodukte in Pulverform verwenden.

Zu vermeiden sind ferner sauere und alkaline Produkte (Zitronensaft, Essig, Salz, Tomaten usw.). Besonders die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuernden Produkten behandelt werden. Ebenso wenig geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen können.

Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen.

Normalerweise genügt es, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwischen. Zur Beseitigung von hartnäckigen Rückständen sollte wie folgt vorgegangen werden:

EMAILIERTE TEILE

Nur für Emailflächen ausdrücklich empfohlene Reinigungsmittel verwenden. Chlorhaltige Produkte sind unter allen Umständen zu vermeiden.AUSBAU DER OFENTÜR

Für eine bequemere Reinigung des Backraums kann die Ofentür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedenen Türvarianten.

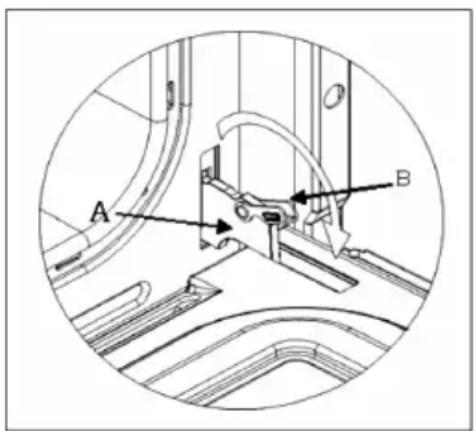

Tür vom Typ A / B2

Die Scharniere "A" besitzen zwei bewegliche Stifte "B". Wird der Stift "B" angehoben, kann das Scharnier aus seiner Halterung gezogen werden.

Anschließend Tür halb schließen.

Hierauf Tür anheben und nach außen abziehen; Tür hierbei in unmittelbarer Nähe der beiden Scharniere halten.

Zum Wiedereinbau der Tür müssen die Scharniere zunächst in die entsprechenden Schlitze eingeführt werden. Anschließend Tür voll öffnen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Stifte "B" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. 3).

A B

WICHTIGER HINWEIS

• Beim Abnehmen der Tür darf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen würde.
• Tür niemals in Wasser eintauchen.

HINWEISE ZUR INSTALLATION

Dieses Gerät darf nur von entsprechend befugtem Fachpersonal in Übereinstimmung mit den vor Ort geltenden technischen Auflagen und EU-Bestimmungen installiert werden.:

Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien).

Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland).

IEE-Norm zur Verkabelung.

Strom führende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genannten Bauteile vollzählig vorhanden sind:

• Bedienungsanleitung
- Ofenrost
- Eine Backpfanne
- Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort

AUFSTELLUNG DES GERÄTS (siehe Fig. 5)

Dieses Gerät gehört zur Klasse I.

Eine Erdung ist gesetzlich vorgeschrieben. Bei einer Zuwiderhandlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück.

WICHTIG

Der Schrank, in den das Gerät eingebaut wird, bzw. das diesbezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85 °C über der Raumtemperatur ausgesetzt.

Bestimmte mit Kunststoffanteilen hergestellte Küchenmöbel neigen bereits bei niedrigeren als den angegebenen Temperaturwerten zu Verfärbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperaturanforderungen eingebaut bzw. besteht kein Abstand von mindestens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Standardöffnung von 900 mm unterhalb des Kochfelds oder in eine Küchensäule eingebaut werden.
2. Beim Einbau des Backofens in eine Küchensäule muss auf eine ausreichende Belüftung geachtet werden. Hierzu die Rückwand des Schranks abnehmen und wie in Fig. 5 dargestellt eine Öffnung von mindestens 85-90 mm vorsehen.
3. Der Backofen muss am Aufstellungsort sicher befestigt werden. Diesbezüglich sind die in den vier Ecken des Türrahmens vorgesehenen Schrauben "A" Fig. 5 zu verwenden.

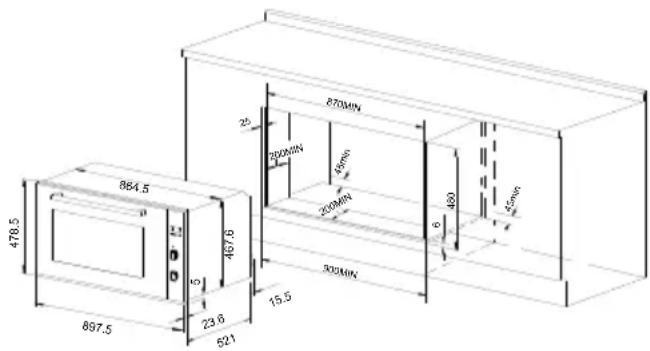

Fig. 5: Abmessungen für den Einbau von einfachen elektrischen Backöfen mit einer Breite von 90 cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung innerhalb des Schranks.

864.5 478.5 897.5 23.6 521 467.6 200MIN 200MIN 300MIN 15.5 870MIN 45MIN 430 300MIN

Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in ein Standard-Küchenmodul. Mindestlüftungsbedarf für obere und untere Unterbringung und Halterung des rückwärtigen Bereichs der Einheit.

A. Halterung abnehmen.
B. 75-90 mm Zwischenraum zwischen der Wand und dem rückwärtigen Einbaubereich bzw. dem Schrankboden.
C. Sockel.
D. Anzubringende Blende.

A B C D

Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines ein-

fachen elektrischen Backofens in einen Hochschrank.

A. Rückwand
B. Lagerraum
C. Hier Rückwand entfernen
D. Rückwand
E. Lagerraum
F. Sockel
G. Mindestlüftungsausschnitt 80 cm2

85÷90 51.5 A B C D E F G

ELEKTRISCHE VERBINDUNG

Diese Öfen, die mit drei-poligen Stromversorgungskabeln ausgestattet sind, sind so konzipiert, dass sie mit alternierendem Strom funktionieren. Das Erdungskabel ist in gelb-grüner Farbe.

Montieren eines Stromzufuhrkabels

Öffnen des Terminalpanels:

• Verwenden Sie einen Schraubenzieher, stemmen Sie den Bolzen an den Seitetabs der Terminalpanelabdeckung hoch;
• Schrauben Sie den Bolzen ab, ziehen Sie zur Öffnung die Abdeckung des Terminalpanels hoch.

Zur Installation des Kabels beachten Sie bitte folgende Schritte:

- Entfernen Sie die Drahtklemmenschraube und die drei Kontraktschrauben L-N -

- Befestigen Sie die Drähte unter den Schraubenköpfen, indem Sie das folgende Farbschema verwenden:

Blau (N) Braun (L) Gelb-Grün

- Befestigen Sie das Stützkabel an seiner Position mit der Klammer und schließen Sie die Abdeckung des Terminalpanels.

Verbindung des Speisungskabels mit den Hauptteilen

Installieren Sie eine standardisierten Verschluss an die Last, wie im Datenblatt beschrieben. Wenn Sie das Kabel direkt mit den Hauptteilen verbinden, installieren Sie einen Omnipolarkreislaufausschalter mit einer Mindestkontaktöffnung von 3 mm zwischen dieser Anwendung und den Hauptteilen. Der Omnipolarkreislau-

fausschalter sollte eine derartige Größe haben, die zur Last passt und sollte die gültigen Reglements erfüllen (das Erdungskabel sollte nicht vom Kreislaufausschalter unterbrochen werden).

Das Speisungskabel sollte so positioniert werden, dass es entlang seiner gesamten Länge keine Temperatur über 50°C in bezug auf Raumtemperatur erreicht oder vor Sonneneinstrahlung geschützt wird – mit einer entsprechenden Rate.

Vor der Verbindungsherstellung prüfen Sie bitte, dass:

• die elektrische Sicherheit dieses Gerätes nur garantiert werden kann, wenn der Kocher richtig und gut geerdet ist und dies „gemäß den Reglements für elektrische Sicherheit. Stellen Sie immer sicher, dass die Erdung effizient ist; im Fall von Zweifeln, rufen Sie einen qualifizierten Techniker zu Hilfe, damit er das System prüfen kann. Der Hersteller weist jede Verantwortung für Schäden zurück, welche aufgrund eines nicht geerdeten Systems entstehen können.
• Vor der Installation des Gerätes in den Hauptteilen prüfen Sie bitte, dass die im Datenblatt angeführten Spezifikationen (des Geräts und/oder der Verpackung) jenen der elektrischen Hauptsysteme ihres Haushalts entsprechen.
• Prüfen Sie, dass die elektrische Leistung des Systems und der Buchsen das Gerät mit maximaler Leistung versorgt, wie im Datenblatt angeführt. Im Fall von Zweifeln rufen Sie bitte einen qualifizierten Techniker.
• Wenn die Buchsen- und Geräteverbindung nicht kompatibel ist, ersetzen Sie die Buchse durch ein passendes Modell durch einen qualifizierten Techniker. Letzterer muss insbesonders auch sicherstellen, dass die Kreuzsektion der Buchsenkabeln für die absorbierte Leistung des Geräts passen. Die Verwendung von Adaptern, multiplen Buchsen und/oder Verlängerungen wird nicht empfohlen. Wenn sie dennoch verwendet werden müssen, verwenden Sie bitte nur einfache oder multiple Adapter und Verlängerungen, welche den gültigen Sicherheitsreglements entsprechen. In diesen Fällen dürfen Sie niemals die maximale Stromkapazität übersteigen, die am einfachen Adapter oder an der Verlängerung sowie die maximale Leistung, die am multiplen Adatper angegeben ist. Der Verschluss und die Buchse müssen einfach zugänglich sein.

WARTUNG UND UNTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunächst vom Netz getrennt werden.

Während der Garantiezeit müssen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienststelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

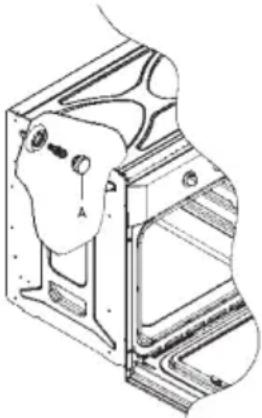

AUSTAUSCH DER LAMPE DES INNENRAUMS

(Fällt nicht unter die Garantie des Geräts.)

Für die Beleuchtung des Innenraums kommt eine Glühlampe mit 15 W bzw. 25 W für 300 °C vom Typ E-14 zum Einsatz.

ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmen und vorhandene Einsätze herausnehmen. Glasabdeckung zum Schutz der Glühbirne gegen den Uhrzeigersinn herausdrehen. Fig. 9 (A).

Alte Glühbirne herausnehmen, sicher und umweltfreundlich ents-

orgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschrauben. Die neue Glühbirne muss hierbei den im Kapitel Technische Angaben genannten Spezifikationen entsprechen.

ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnehmen unter Umständen ein entsprechendes Werkzeug zum Einsatz gebracht werden muss.

TECHNISCHE ANGABEN INNENABMESSUNGEN

Breite 65,7cm

Tiefe 43,5cm

Höhe 35,1cm

Garraum 105 Liter

ELEKTRISCHE ANGABEN

Nennspannung:

220-240V \~50/60Hz oder 50Hz

Speiseanschluss:13 A (automatischer Bipolar-Schalter mit einem Kontaktabstand von 3 mm)

LEISTUNGSAUFNAHME

2540-2988W

2928-3375W

2953-3400W

3166-3660W

1950-2276W

2561-3005W

1367-1570W

1330-1523W

2733-3278W

70-87W

Netzkabel:

3 x 1,5 mm2 Typ H07RN-F

Innenraumbeleuchtung:

15 W - 25 W / 300 °C, Typ E-14

Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation des Geräts zurückgehen, weist der Hersteller jede Haftung zurück.

Der Hersteller behält sich das Recht vor, alle von ihm als erforderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerät einzubringen.

cataC

CATA ELECTRODOMÉSTICOS, S.L.

c/ Ter, 2 - 08570 TORELLÓ (Barcelona) SPAIN

Tel. [phone] - Fax [phone]

www.cnagroup.es - e-mail: [e-mail]
