OREM 60 - Campana extractora Orima - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato OREM 60 Orima en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | Orima |
| Modelo | OREM 60 |
| Ancho | 60 cm |
| Versión de instalación | Aspirante (extracción exterior) o filtrante (reciclaje interior) |
| Alimentación eléctrica | 220-240 V ~ 50 Hz (verificar en placa de características) |
| Distancia mínima de seguridad (cocina eléctrica) | 50 cm |
| Distancia mínima de seguridad (cocina de gas o mixta) | 70 cm |
| Velocidades de aspiración | Varias velocidades (control panel de control) |
| Iluminación | Bombillas (tipo a verificar en la etiqueta) |
| Filtro antigrasa | Metálico, lavable en lavavajillas (limpieza mensual) |
| Filtro de carbón activo | Opcional (para versión reciclaje), reemplazar cada 4 meses |
| Tipo de evacuación | Salida de aire superior B (diámetro a adaptar) |
| Material | No especificado (acero o vidrio probable) |
| Peso | No especificado |
| Nivel sonoro | Variable según velocidad (no especificado) |
| Consumo energético | No especificado |
| Garantía | No especificado |
Preguntas frecuentes - OREM 60 Orima
Preguntas de los usuarios sobre OREM 60 Orima
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones OREM 60 - Orima y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. OREM 60 de la marca Orima.
MANUAL DE USUARIO OREM 60 Orima
Obrigado por ter adquirido este produit ORIMA. Por favor leia atentamente estemanual antes de partir a usar este aparelho.
SERVICO DE APOIO A CLIENTES
Para a limpeza use um pano umelecido com detergentes liguidos neutros. Evite o uso de produits contendo abrasivos.
NÃO UTILIZE ALCOOL!

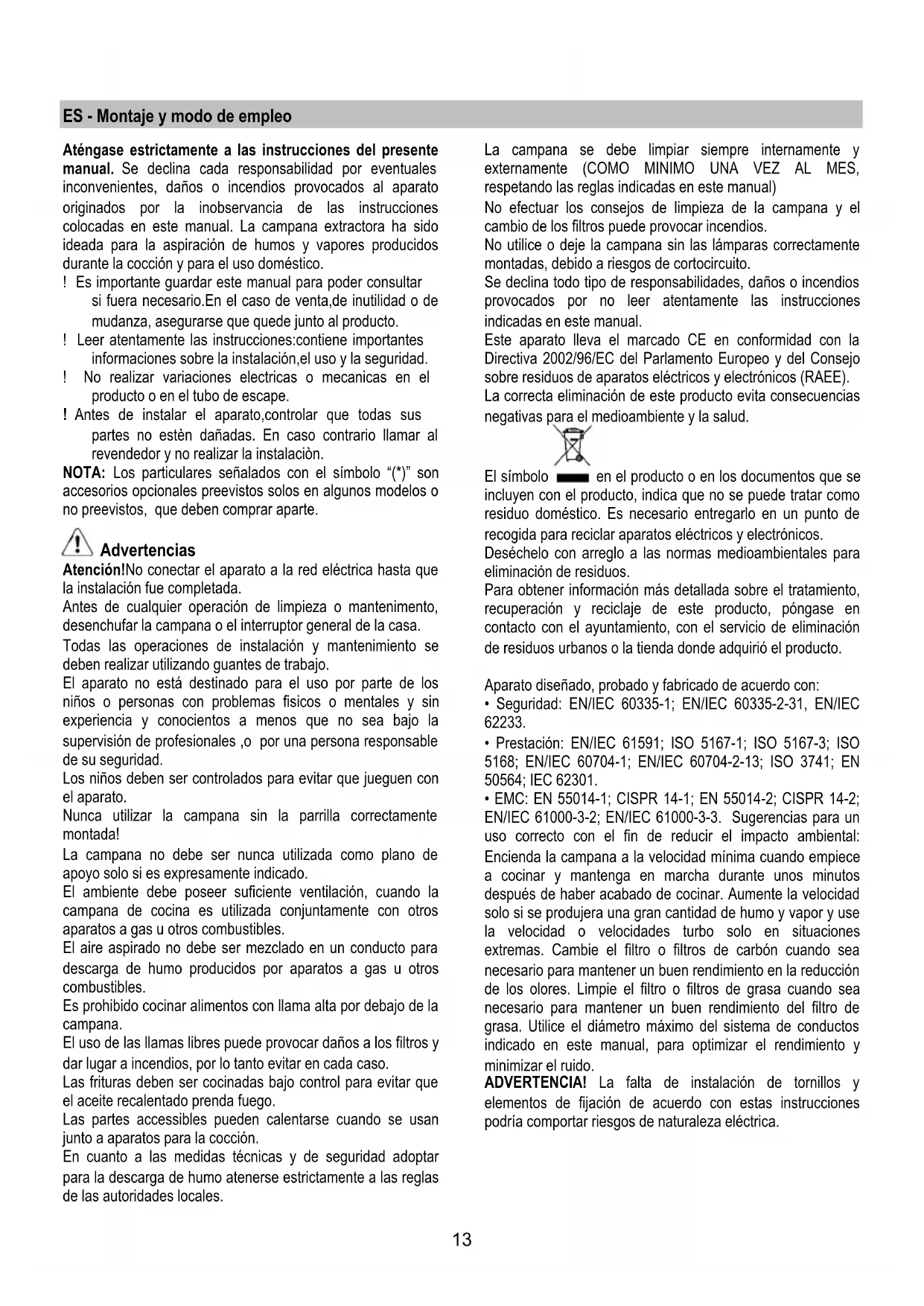

ES - Montaje y modo de empleo
Aténgase estRICTamente a las instruciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instruciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producios durante la cocción y para el uso dométrico.
! Es importante guardar este manual para poder consulutar si fuera besoino.En el caso de vente,de inutilidad o de mudanza, asegurarse que quede+junto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
NOTA: Los particularesignalados con el significo (^*) "son accesos.optionales preevastos solos en algunos modelos o no preevastos, que deben comprarAparte.
Advertencias
Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesiones, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evaporar que juguen con el aparato.
Nunca utilize la campana sin la parrilla correctamente montada!
La campana no debe ser nunca realizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilacion, cuando la campana de cocina es realizada conjuntamente conothers aparatos a gas uthers combustibles.
El aire aspirado no debe ser mezclado en un conductor para descarga de homo producidos por aparatos a gas u或者其他 combustibles.
Es prohibido cocinar alimentos con llama alta por problemas de la campana.
El uso de las llamas libres pueda provocar danos a los filtros y dar lugar a incendios, por lo tanto evaporar en cada caso.
Las frituras deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.
Las partes accesibles peuvent calentarse cuando se usesan jusqu a aparatos para la cocción.
En cuando a las medidas sociales y de seguridad adoptar para la descarga de humano atenerse estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, Respectando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilise oooter la campana sin las lamparas correctamente montadas,deferado a riesgos de cortocircuito.
Se declina todo tipo de responsabilitidades, daños o incendios provocados por no leer atentamente las instruciones indicadas en este manual.
Este aparato llama el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salute.
El símbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda trattar como residuo dométrico. Esnecessaryaringarlo enun punto de recogida para recicular aparatos electricos y electrónicos.
Deschélo con.arrigo a las normas medioambienteles para eliminacion de residuos.
Para Obtener información más detallada sobre el tratimiento, recuperación y reciclaje de este producto,pongase en contacto con el ayuntamento, con el servicios de eliminación de residuos urbanos o la tienda donde adquirido el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
-
Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
-
Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
-
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas despues de haber acabado de cocinar. Aumente la velocidad solo si se produjera una grancantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario paramantener un Buen rendimiento en la reduccion de los olores. Limpie el filtro o filtros de grasa cuando sea necesario paramantener un Buen rendimiento del filtró de grasa. Utilice el diametro máximo delsystema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
ADVERTENCIA! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podra comporar riesgos de naturaleza electrica.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.
Version aspirante
La campana se suministra dotada de una calidad de aire superior B para la descarga de los humos hacer el exterior (tubo de descarga y abrazaderas de fijacion no suministrados).
Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
Cuidado! Si la campana está provista de FILTER de carbon, hay que sacarlo.
Version filtrante
En el caso que no sea possibledescendingelhumoyvapor producidos durante la coccion,hacia el externo,se puedeutilizar la campana en version filtrante montando el deflector F en la chimenea y uno o mas filtros de carbón (de acuerdo almodelo que se posee),el humo y el vapor viene reciclados en la cucina atraves del orificio superior H.
Cuidado! Si la campana no está dotada deoreachde carbón, hay que pedirlo y montarlo antes del uso.
Los modelos sin motor de aspiracion solamente funciona en version aspirante y tienen que connectarse a unaunidad periferica de aspiracion (no suministrada).
Las instrucciones de connexion se proveen con launidad periférica de aspiración.
Instalacion
Fig. 3
La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 70cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideración.
Conexión eletrica
La tensión de redDebe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun.afteres de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun.afteres de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
Atencion! Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.
Atencion!La sustitución del cable de alimentacion debe ser efectuado por el serviceo de asistencia的技术ica autorizo de manera de evaporar todo tipo de riesgo.
Montaje
La campana está dotada con tacos de fijación adecuados a la mayor parte de parexes/techos. De cualquier modo, conviene consultar a un的技术ico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientmente fuerte para sostener el peso de la campana.
Funcionamento
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
Usar la potencia de aspiracion mayor en caso de particular concentrazione de vapeores de casa. Aconcejamos de encender la aspiracion 5 horas antes de起初 a cocinar ydeerla en funci0n porothers 15 minutesapproximamente.
Mantenimiento
Atencion! Antes de cualquier operation de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o disconnectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la misma fecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise productos que contengan abrasivos.
NO UTILICE ALCOHOL!
ATENCLION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, poder producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato bajo a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proportionadas.
Filtro antigrasa
Retiene las particulas de grasa producidas cuando se cocina. El filtro antigrasa metalico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede Destenirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle. Fig. 1
Filtro al carbón activo (solamente para la version
filtrante) Fig. 2
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre cuando da mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. Enequalquier caso es必須o sustituir el cartucho al menos cada 4这点.NOguelevarse orreciclarse.
Quite los filtros antigrasa.
Monte los filtros que cubren el motor.
Compruebe que los pernos R del conductor coincidan con las ranuras S y gire hacía la derecha hasta que se bloquee.
Para desmontarlo realice las mismas operaciones en sentido inverso.
Monte de nuevo los filtros antigrasa.
Sustitución de la lámpara
Fig. 1
Desconecte el aparato de la red electrica.
Atencion! Ante de tocar las lamparas asegurese de que esten frias.
Sustituir la lampara danada con una del mesmo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lampara misma.
Para encender la bombilla quitar la cobertura A.
Si la iluminación no funciona, antes de llamar al service de asistencia技术水平, controlar que las lámparas estén bien montadas en su sede.
