MANUAL DE USUARIO KDC120UG KENWOOD

TUNER SETTING LOCAL SEEK

TUNER SETTING LOCAL SEEK

TUNER SETTING LOCAL SEEK

Antes de utilizar este producto y para asegurar su uso correcto, lea completamente este manual. En especial, lea y observe las Advertencias y Precauciones incluidas en este manual.

Guarde el manual en un lugar seguro y accesible para futuras consultas. ADVERTENCIA

No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo.

No ingiera la pila, existe riesgo de quemaduras por productos químicos El mando a distancia suministrado con este producto contiene una pila de botón/plana. Si se ingiere la pila de botón/plana, puede causar quemaduras internas graves en solo 2 horas y puede provocar la muerte. Mantenga las pilas nuevas y usadas fuera del alcance de los niños. Si el compartimento de la pila no se cierra con seguridad, deje de usar el producto y manténgalo alejado de los niños. Si piensa que las pilas pueden haber sido ingeridas o colocadas dentro de alguna parte del cuerpo, busque inmediatamente asistencia médica. Precaución Ajuste del volumen:

Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.

Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces. General:

Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.

Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.

Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.

Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.

Dependiendo del tipo de vehículo, la antena se extiende automáticamente cuando se enciende la unidad con el cable de control de antena conectado ( 15) . Apague la unidad o cambie la fuente a STANDBY cuando estacione en un lugar con techo bajo. Mando a distancia (RC-406):

No deje el mando a distancia sobre superficies calientes, tales como el salpicadero.

Si la batería de litio no se instala correctamente, existirá el peligro de una explosión. Sustituya la pila únicamente por otra del mismo tipo o un tipo equivalente.

El bloque de baterías no debe exponerse a una fuente de calor excesiva, como luz solar, fuego o similar. Cómo leer este manual

Las operaciones se explican utilizando principalmente los botones de la placa frontal del .

Se utilizan indicaciones en inglés para las explicaciones. Puede seleccionar el idioma de visualización desde el menú [FUNCTION]

[XX] indica los elementos seleccionados.

( XX) significa que hay información disponible en la página indicada.

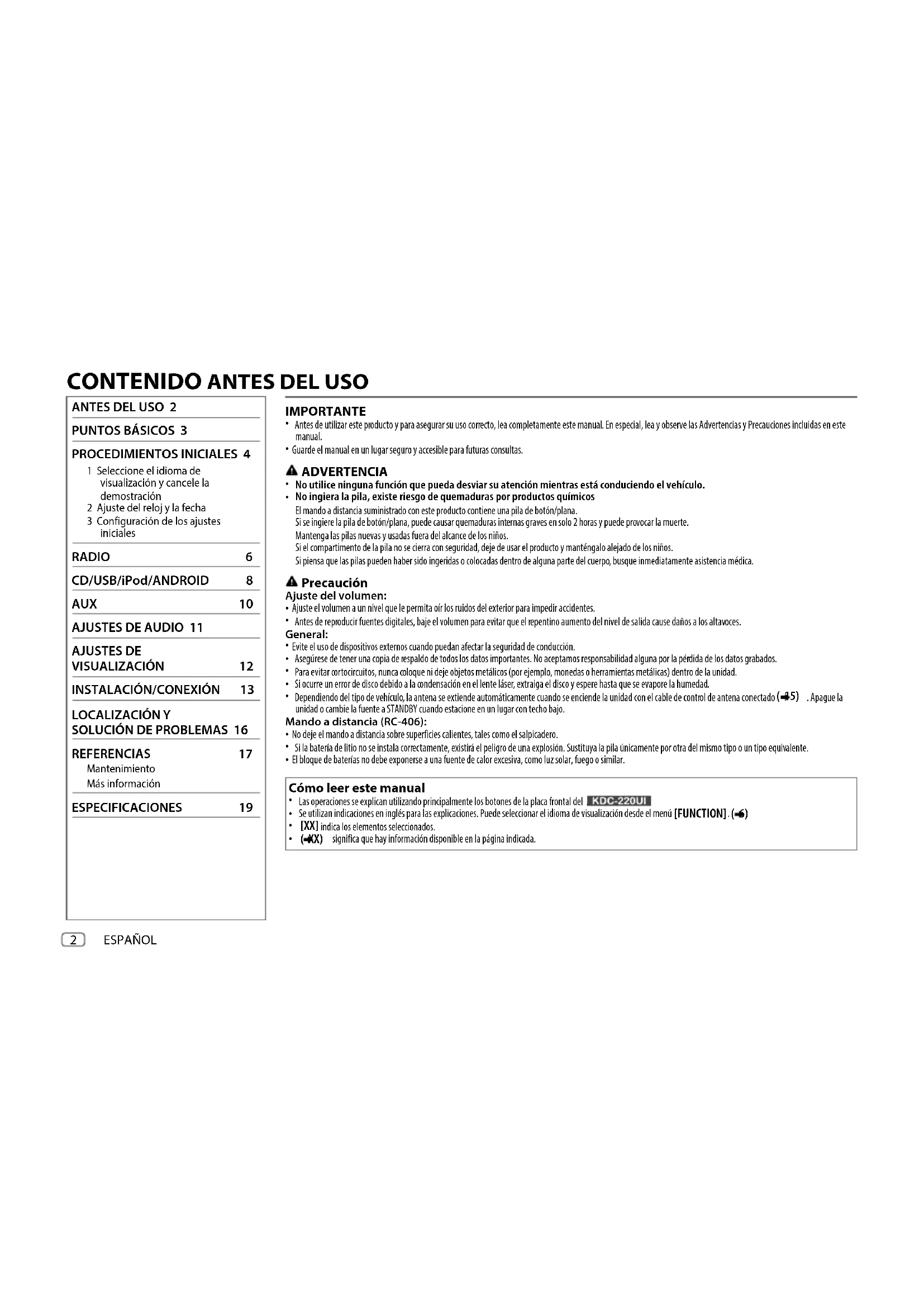

PROCEDIMIENTOS INICIALES 4 1 Seleccione el idioma de visualización y cancele la demostración 2 Ajuste del reloj y la fecha 3 Configuración de los ajustes iniciales RADIO 6 CD/USB/iPod/ANDROID 8 AUX 10

AJUSTES DE VISUALIZACIÓN 12

INSTALACIÓN/CONEXIÓN 13

SOLUCIÓN DE PROBLEMAS 16

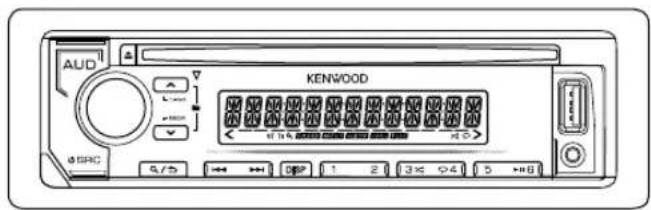

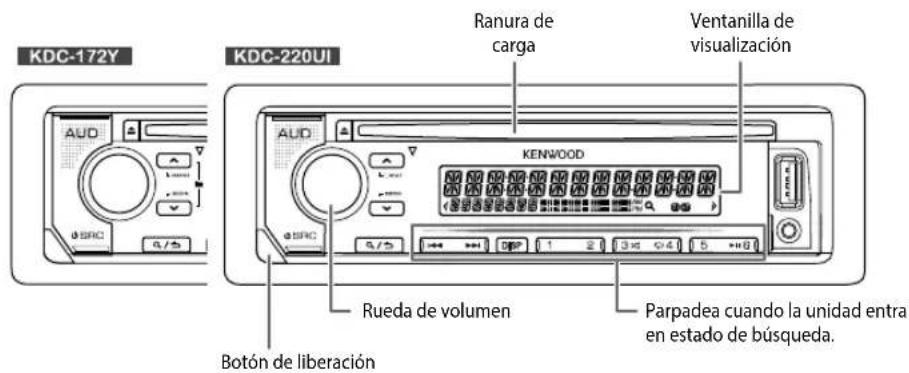

Para En la placa frontal Encender la unidad Pulse .

Pulse y mantenga pulsado para apagar la unidad. Ajustar el volumen Gire la rueda de volumen. Seleccionar una fuente Pulse repetidamente. Cambiar la información en pantalla Pulse DISP repetidamente. ( 18, 19) Placa frontal Cómo reinicializar Fijar Desmontar Parpadea cuando la unidad entra en estado de búsqueda. ESPAÑOL Se borrarán los ajustes preestablecidos, excepto las emisoras de radio memorizadas. Rueda de volumen Botón de liberación Ranura de carga Ventanilla de visualización JS_KWD_KDC_220UI_EN_SP.indd 3JS_KWD_KDC_220UI_EN_SP.indd 3 11/7/2017 10:44:27 AM11/7/2017 10:44:27 AM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Seleccione el idioma de visualización y cancele la demostración Cuando enciende la unidad (o después de reinicializarla) la pantalla muestra: “SEL LANGUAGE” “PRESS” “VOLUME KNOB” 1 Gire la rueda de volumen para seleccionar [ENG] (inglés), [RUS] (ruso) o [SPA] (español) y, a continuación, pulse la rueda. Se selecciona [ENG] para la configuración inicial. A continuación, en la pantalla se muestra: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Pulse la rueda de volumen. Se selecciona [YES] para la configuración inicial. 3 Pulse de nuevo la rueda de volumen. Aparece “DEMO OFF”. Ajuste del reloj y la fecha

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar [CLOCK] y, a continuación, pulse la rueda.Para ajustar el reloj 3 Gire la rueda de volumen para seleccionar [CLOCK ADJUST] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Hora Minutos 5 Gire la rueda de volumen para seleccionar [CLOCK FORMAT] y, a continuación, pulse la rueda. 6 Gire la rueda de volumen para seleccionar [12H]

[24H] y, a continuación, pulse la rueda. PROCEDIMIENTOS INICIALES

Mando a distancia (RC-406) (suministrado para ) Retire la hoja aislante cuando se utilice por primera vez.Sensor remoto(DO lo exponga a la luz solar brillante.) / / / / : Las funciones del mando a distancia no están disponibles. Cómo cambiar la batería Para En el mando a distancia Encender la unidadPulse y mantenga pulsado SRC para apagar la unidad.( La unidad no se enciende pulsando SRC

Ajustar el volumenPulse o . Pulse y mantenga pulsado para aumentar continuamente el volumen a 15.Pulse AT T durante la reproducción para atenuar el sonido. Pulse otra vez para cancelar.Seleccionar una fuentePulse SRC repetidamente. ESPAÑOL JS_KWD_KDC_220UI_EN_SP.indd 4JS_KWD_KDC_220UI_EN_SP.indd 4 11/7/2017 10:44:27 AM11/7/2017 10:44:27 AMESPAÑOL

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Para ajustar la fecha 7 Gire la rueda de volumen para seleccionar [DATE FORMAT] y, a continuación, pulse la rueda. 8 Gire la rueda de volumen para seleccionar [DD/MM/YY]

[MM/DD/YY] y, a continuación, pulse la rueda. 9 Gire la rueda de volumen para seleccionar [DATE SET] y, a continuación, pulse la rueda. 10 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Día Mes Año o Mes Día Año 11 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Configuración de los ajustes iniciales

Pulse repetidamente para ingresar a STANDBY. 2 Pulse la rueda de volumen para ingresar en [FUNCTION]

3 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 4 Repita el paso 3 hasta que se seleccione o active el elemento deseado. 5 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

SUB-W : Selecciona cuando hay altavoces traseros o un subwoofer conectados a los terminales de salida de línea de la parte posterior (mediante un amplificador externo). ( 15) SP SELECT OFF

OEM : Selecciona de acuerdo con el tamaño de los altavoces (5 pulgadas o 4 pulgadas, 6×9 pulgadas o 6 pulgadas) o altavoces OEM para un rendimiento óptimo.

:La iluminación de la ZONE 1 cambia a color blanco.; OFF :La iluminación de la ZONE 1 permanece en el ajuste de color de [COLOR SELECT]

La iluminación de ZONE 2 cambia a color azul claro cuando se introduce [FUNCTION]

Para la información sobre identificación de la zona, consulte la ilustración de la página 12. TUNER SETTING PRESET TYPE NORMAL :Memoriza una emisora para cada botón predefinido de cada banda (FM1/ FM2/FM3/MW/LW).; MIX :Memoriza una emisora para cada botón predefinido independientemente de la banda seleccionada. SYSTEM KEY BEEP

:Activa el tono de pulsación de teclas.; OFF :Se desactiva. SOURCE SELECT BUILT-IN AUX

:Habilita AUX en la selección de la fuente.; OFF :Se deshabilita. ( 10) P-OFF WAIT Se aplica sólo cuando se desactiva el modo de demostración. Ajusta el tiempo a transcurrir para el apagado automático de la unidad (en modo en espera) para ahorrar energía de la batería. 20M : 20 minutos ; 40M : 40 minutos ; 60M : 60 minutos ; WAIT TIME – – –

OFF – – – :Se cancela CD READ 1 :Distingue automáticamente entre disco de archivos de audio y CD de música.;

:Reproduce a la fuerza un disco como CD de música. No se puede escuchar el sonido si se reproduce un disco de archivo de audio. JS_KWD_KDC_220UI_EN_SP.indd 5JS_KWD_KDC_220UI_EN_SP.indd 5 11/7/2017 10:44:28 AM11/7/2017 10:44:28 AM6 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) PROCEDIMIENTOS INICIALES

UPDATE SYSTEM F/W UP xxxx YES :Se empieza a actualizar el firmware.;

:Se cancela (la actualización no se activa). Para obtener información sobre cómo actualizar el firmware, consulte <www.kenwood.com/cs/ce/>. CLOCK CLOCK DISPLAY

:La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada.; OFF :Se cancela. ENGLISH Seleccione el idioma de visualización para [FUNCTION] y la información de la música, si corresponde. Por defecto, se selecciona [ENGLISH]

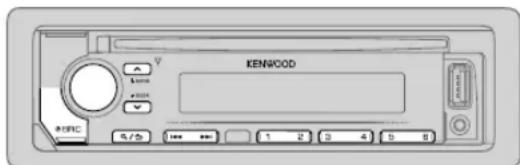

ESPANOL Búsqueda de una emisora

Pulse repetidamente para seleccionar RADIO. 2 Pulse repetidamente (o pulse / en el mando a distancia) para seleccionar FM1/FM2/FM3/MW/LW. 3 Pulse S/T (o pulse S/ en el mando a distancia) para buscar una emisora.

Para cambiar el método de búsqueda con S/T : Pulse repetidamente. AUTO1 : Realiza automáticamente la búsqueda de una emisora. AUTO2 : Busca una emisora presintonizada. MANUAL : Buscar manualmente una emisora.

Para programar una emisora : Pulse y mantenga pulsado uno de los botones numéricos

Para seleccionar una emisora programada : Pulse uno de los botones numéricos (

) en el mando a distancia). Sintonización de acceso directo (usando el mando a distancia) (para ) 1 Pulse DIRECT para ingresar a la Sintonización de acceso directo. 2 Pulse los botones numéricos para ingresar una frecuencia. 3 Pulse para buscar una emisora.

Gire la rueda de volumen para seleccionar el Tipo de Programa disponible. (Véase lo siguiente.)

Gire la rueda de volumen para seleccionar el idioma de la función PTY ( ENGLISH

GERMAN ) y, a continuación, pulse la rueda.

Pulse S / T para comenzar la búsqueda. CLOCK TIME SYNC

:Sincroniza la hora de la unidad con la hora de la emisora Radio Data System.; OFF :Se cancela. Tipo de programa disponible para [PTY SEARCH] SPEECH

INFO (información), SPORT

FOLK M (música) La unidad realizará la búsqueda del tipo de programa categorizado en [SPEECH]

[PTY SEARCH] solo se puede seleccionar cuando la banda es FM1/FM2/FM3.

Si el volumen se ajusta durante la recepción de la información sobre tráfico o boletín de noticias, el volumen ajustado queda automáticamente programado. Se aplicará la próxima vez que se active la información sobre el tráfico o boletín de noticias. RADIO Otros ajustes

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

TUNER SETTING LOCAL SEEK

: Busca solo emisoras con buena recepción de señal. ; OFF : Se cancela.

Los ajustes realizados se aplican solo a la fuente/emisora seleccionada. Una vez que se cambie la fuente/emisora, es necesario volver a realizar los ajustes. AUTO MEMORY YES :Memorización automática de 6 emisoras con buena señal de recepción.;

Solo puede seleccionarse si selecciona previamente [NORMAL]

:Mejora la recepción de FM pero se puede perder el efecto estéreo.; OFF :Se cancela.

: Si estuviera disponible, la unidad cambiará temporalmente al Noticiero. ; OFF :Se cancela. REGIONAL ON : Cambia a otra emisora sólo en la región específica que utiliza el control “AF”.; OFF :Se cancela.

: Cuando la recepción actual es deficiente, busca automáticamente otra emisora que transmita el mismo programa en la misma red Radio Data System con mejor recepción de señal.; OFF :Se cancela. TI ON :Permite que la unidad cambie temporalmente a Información sobre el tráfico, si está disponible (“TI” se enciende).; OFF :Se cancela. JS_KWD_KDC_220UI_EN_SP.indd 7JS_KWD_KDC_220UI_EN_SP.indd 7 11/7/2017 10:44:28 AM11/7/2017 10:44:28 AM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Inicie la reproducción La fuente cambia automáticamente y se inicia la reproducción.

Para En la placa frontal En el mando a distancia Reproducción/pausa Pulse . Pulse

Retroceder/avanzar rápidamente

Pulse y mantenga pulsado S/T. Pulse y mantenga pulsado S/ . Seleccionar una pista/ archivo Pulse S/T. Pulse S/ . Seleccionar una carpeta

Pulse / . Pulse / . Repetir reproducción

ALL REPEAT : Archivo MP3/WMA/WAV/FLAC FILE REPEAT

RANDOM OFF : Archivo MP3/WMA/WAV/FLAC, iPod o ANDROID Pulse y mantenga pulsado para seleccionar ALL RANDOM

Cuando conecte un dispositivo Android, se mostrará “Press [VIEW] to install KENWOOD MUSIC PLAY APP”. Siga las instrucciones para instalar la aplicación. Antes de la conexión, también puede instalar la versión más reciente de la aplicación KENWOOD MUSIC PLAY en su dispositivo Android. Para obtener más información, visite <www.kenwood.com/cs/ce/>.

Para ANDROID: Aplicable sólo cuando se selecciona [BROWSE MODE]

Para CD: Sólo para archivos MP3/WMA. Esto no funciona para iPod/ANDROID.

Para iPod/ANDROID: Aplicable sólo cuando se selecciona [MODE OFF]

Para CD: Sólo para archivos MP3/WMA. Fuente seleccionable: : CD/USB/iPod/ ANDROID Other models : CD/USB/ANDROID ESPAÑOL Lado de la etiqueta

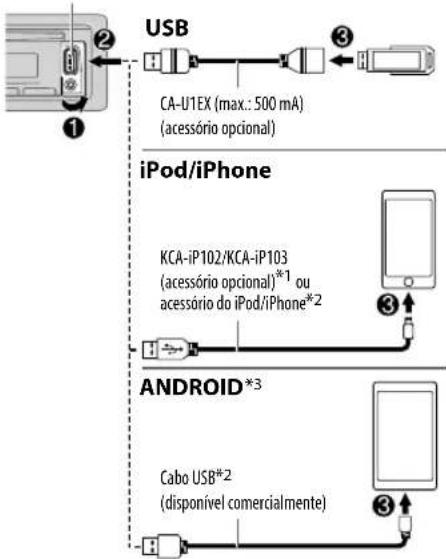

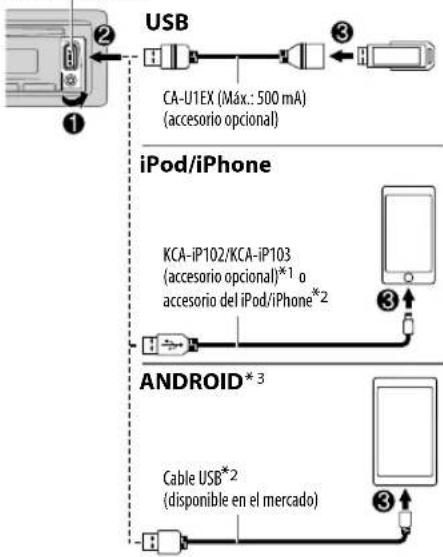

Expulsa el disco Terminal de entrada USB CA-U1EX (Máx.: 500mA) (accesorio opcional) Cable USB

(disponible en el mercado) KCA-iP102/KCA-iP103 (accesorio opcional)

accesorio del iPod/iPhone

No deje el cable dentro del vehículo cuando no lo esté utilizando. JS_KWD_KDC_220UI_EN_SP.indd 8JS_KWD_KDC_220UI_EN_SP.indd 8 11/7/2017 10:44:28 AM11/7/2017 10:44:28 AMESPAÑOL

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Seleccionar modo de control Pulse 5 repetidamente mientras está en una fuente iPod. MODE ON : Controla el iPod desde el propio iPod. Sin embargo, podrá continuar controlando la reproducción/pausa, salto de archivos, avance rápido o retroceso desde esta unidad. MODE OFF : Controla el iPod desde esta unidad. Pulse 5 repetidamente mientras está en una fuente ANDROID. BROWSE MODE : Controla el dispositivo Android desde esta unidad a través de la aplicación KENWOOD MUSIC PLAY instalada en el dispositivo Android. HAND MODE : Controla el dispositivo Android desde el propio Android a través de otras aplicaciones del reproductor de medios instalado en el dispositivo Android. No obstante, podrá seguir controlando la reproducción/pausa y el salto de archivos desde esta unidad. Seleccionar Music drive Pulse 5 repetidamente mientras está en una fuente USB. Se reproducirán las canciones almacenadas en la siguiente unidad.

Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).

Unidad seleccionada de un dispositivo de múltiples unidades. Seleccionar un archivo de una carpeta/lista Para iPod/ANDROID, aplicable sólo cuando se selecciona [MODE OFF]

1 Pulse . 2 Gire la rueda de volumen para seleccionar una carpeta/lista y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar un archivo y, a continuación, pulse la rueda. Búsqueda rápida (aplicable solo para fuentes CD, USB y ANDROID) Si existen numerosos archivos, puede realizar una búsqueda rápida. Gire la rueda de volumen rápidamente para navegar por la lista con rapidez. Búsqueda por Salto (aplicable solo para fuentes iPod y ANDROID) Pulse S/T para realizar una búsqueda a un índice de búsqueda por salto predeterminado. ( 10, [SKIP SEARCH])

Pulsando y manteniendo pulsado

realiza la búsqueda a un índice de

Búsqueda alfabética (aplicable solo para fuentes iPod y ANDROID) Puede realizar la búsqueda de un archivo por el primer carácter. Para fuente iPod 1 Gire rápidamente la rueda de volumen para acceder a la búsqueda de caracteres. 2 Gire la rueda de volumen para seleccionar el carácter.

” para buscar un carácter distinto de A a Z y 0 a 9. 3 Pulse S/T para mover la posición de ingreso.

• Podrá introducir hasta tres caracteres. 4 Pulse la rueda de volumen para iniciar la búsqueda. Para fuente ANDROID 1 Pulse / para ingresar a la búsqueda de caracteres. 2 Gire la rueda de volumen para seleccionar el carácter. ^A^ : Letras mayúsculas (A a Z) _A_ : Letras minúsculas (a a z)

: Carácter distinto de A a Z y 0 a 9 3 Pulse la rueda de volumen para iniciar la búsqueda.

Para volver a la carpeta raíz/primer archivo/menú superior, pulse

Para cancelar, pulse y mantenga pulsado . JS_KWD_KDC_220UI_EN_SP.indd 9JS_KWD_KDC_220UI_EN_SP.indd 9 11/7/2017 10:44:28 AM11/7/2017 10:44:28 AM10 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) CD/USB/iPod/ANDROID Búsqueda directa de música (usando el mando a distancia) (para ) 1 Pulse DIRECT. 2 Pulse los botones numéricos para ingresar un número de pista/archivo. 3 Pulse para realizar la búsqueda de música.

No disponible si se selecciona la reproducción aleatoria.

No aplicable para fuentes iPod y ANDROID. Escuchar TuneIn Radio/TuneIn Radio Pro/Aupeo (para ) Mientras escucha TuneIn Radio, TuneIn Radio Pro o Aupeo, conecte el iPod/iPhone al terminal de entrada USB de la unidad.

La unidad generará el sonido a través de estas aplicaciones. Otros ajustes

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . Predeterminado:

:La siguiente unidad ( [DRIVE 1]

[DRIVE 5] ) se selecciona automáticamente y se inicia la reproducción. Repita los pasos

para seleccionar las siguientes unidades. SKIP SEARCH 0.5%

10% : Mientras escucha una fuente iPod o ANDROID, seleccione el índice de búsqueda por salto sobre el total de archivos. Preparativos: Seleccione [ON] para [BUILT-IN AUX]

( 5) Comience a escuchar

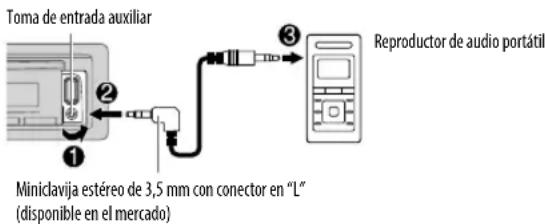

Conecte un reproductor de audio portátil (disponible en el mercado).

2 Pulse repetidamente para seleccionar AUX. 3 Encienda el reproductor de audio portátil e inicie la reproducción. Defina el nombre de una entrada auxiliar (AUX) Mientras escucha un reproductor de audio portátil conectado a la unidad... 1 Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar [SYSTEM] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen para seleccionar

y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda. AUX (predeterminado)/ DVD

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla), y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse . (o usando el mando a distancia) (para ) 1 Pulse AUD para ingresar a [AUDIO CONTROL]

2 Pulse J / K para seleccionar un elemento y, a continuación, pulse

Ajusta el nivel de salida del subwoofer. BASS LEVEL –8

Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.) MID LEVEL –8

Selecciona la frecuencia central. BASS LEVEL –8

:Ajusta el factor de calidad.

:Activa la ampliación de graves.; OFF :Se cancela.

2.5KHZ :Selecciona la frecuencia central. MID LEVEL –8

:Ajusta el factor de calidad.

17.5KHZ :Selecciona la frecuencia central. TRE LEVEL –8

USER :Selecciona un ecualizador predefinido adecuado para el género musical. (Seleccione [USER] para utilizar los ajustes creados en [EQ PRO]

[DRIVE EQ] es un ecualizador preajustado que reduce el ruido exterior o el nivel de ruido de los neumáticos.

LV3 :Selecciona su nivel de refuerzo de graves preferido.; OFF :Se cancela. LOUDNESS LEVEL1

LV2 :Selecciona los niveles preferidos de refuerzo para frecuencias altas y bajas para producir un sonido bien equilibrado a bajos niveles de volumen.; OFF :Se cancela.

:Todas las señales se envían al subwoofer.; 85HZ

160HZ :Las señales de audio con frecuencias inferiores a 85Hz/120Hz/160Hz se envían al subwoofer.

(180°)/ NORMAL (0°):Selecciona la fase de la salida del subwoofer de acuerdo con la salida de los altavoces, para lograr un desempeño óptimo. (Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para [LPF SUBWOOFER]

):Ajusta el balance de salida de los altavoces trasero y delantero. BALANCE L15

Ajuste del dimmer Pulse y mantenga pulsado DISP para activar o desactivar el dimmer.

[DIMMER TIME] ( 13) está ajustado, se cancela al pulsar y mantener pulsado este botón. Otros ajustes

Pulse la rueda de volumen para ingresar en [FUNCTION]

2 Gire la rueda de volumen para seleccionar un elemento ( 13) y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado. 4 Para salir, pulse y mantenga pulsado . Para volver al elemento de ajuste anterior, pulse .

AJUSTES DE VISUALIZACIÓN

) ; Para otras fuentes:

:Preajuste el nivel de volumen inicial de cada fuente. (Antes de realizar el ajuste, seleccione la fuente que desea ajustar.) SOUND RECNSTR (Reconstrucción del sonido)

:Crea un sonido real compensando los componentes de alta frecuencia y restableciendo el tiempo de subida de la forma de onda que se pierde en la compresión de los datos de audio.; OFF :Se cancela.

[SUB-W PHASE] solo pueden seleccionarse si [SWITCH PREOUT] está ajustado en [SUBWOOFER]

[SUB-W PHASE] solo pueden seleccionarse si [SUBWOOFER SET] está ajustado en [ON]

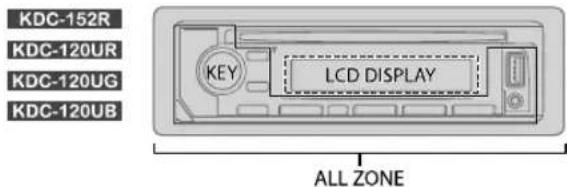

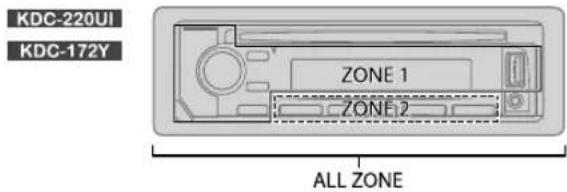

( 11) Identificación de zonas para los ajustes de color y brillo Identificación de zonas para los ajustes de brillo ESPAÑOL JS_KWD_KDC_220UI_EN_SP.indd 12JS_KWD_KDC_220UI_EN_SP.indd 12 11/7/2017 10:44:29 AM11/7/2017 10:44:29 AMESPAÑOL

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm)

AJUSTES DE VISUALIZACIÓN

ZONE 2 por separado.

Selecciona una zona. (Véase la ilustración en la página 12.)

Seleccione un color para la zona seleccionada. INITIAL COLOR

/colores preajustados* Para crear su propio color, seleccione

. El color creado se guardará en

Pulse la rueda de volumen para introducir el ajuste detallado de color.

para seleccionar el color (

Gire la rueda de volumen para ajustar el nivel (

) y, a continuación, pulse la rueda. DIMMER Oscurece la iluminación.

:El dimmer está activado.; OFF :Se cancela. DIMMER TIME :Establece el tiempo de activación y desactivación del dimmer.

Gire la rueda de volumen para ajustar el tiempo de activación [ON] y, a continuación, pulse la rueda.

Gire la rueda de volumen para ajustar el tiempo de activación [OFF] y, a continuación, pulse la rueda. (Predeterminado: [ON]

Selecciona una zona. (Véase la ilustración en la página 12.)

: Selecciona su nivel de brillo preferido para la zona seleccionada.

ONCE :Selecciona entre el desplazamiento automático de la información en pantalla o un desplazamiento único.; OFF :Se cancela.

La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.

Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.

Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).

Para evitar cortocircuitos: – Utilice una cinta de vinilo para aislar los cables no conectados. – Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación. – Para proteger los cables, asegúrelos con abrazaderas de cables y con una cinta de vinilo, enrolle los cables que entran en contacto con partes metálicas. Precaución

Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.

Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.

de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.

Monte la unidad a un ángulo de menos de 30˚.

Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.

Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.

Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.

Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen.

INSTALACIÓN/CONEXIÓN

Quite la llave del interruptor de encendido; después, desconecte el terminal

de la batería del automóvil.

Conecte los cables correctamente. Consulte Conexión del cableado. ( 15)

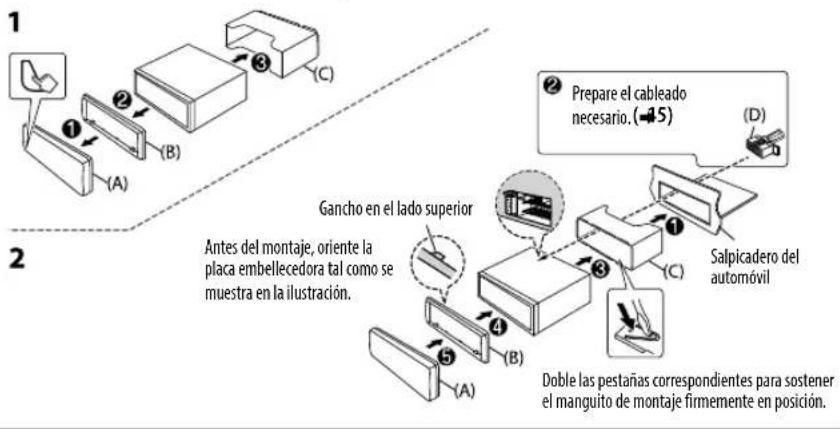

Instale la unidad en su automóvil. Consulte Instalación de la unidad (montaje en el tablero).

de la batería del automóvil.

Extraiga la placa frontal y reinicialice la unidad. ( 3) Prepare el cableado necesario. ( 15) Salpicadero del automóvil Doble las pestañas correspondientes para sostener el manguito de montaje firmemente en posición. Cómo desmontar la unidad

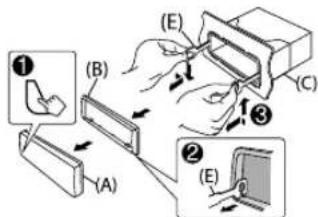

Enganche las uñas de agarre dispuestas en las herramientas de extracción, en los orificios a ambos lados de la placa embellecedora y, a continuación, extráigala.

Inserte las herramientas de extracción hasta el fondo de las ranuras a ambos lados y, a continuación, siga la dirección de las flechas, como se muestra en la ilustración. Instalación de la unidad (montaje en el tablero) Gancho en el lado superior Antes del montaje, oriente la placa embellecedora tal como se muestra en la ilustración.

INSTALACIÓN/CONEXIÓN

Lista de piezas para la instalación (A) Placa frontal (C) Manguito de montaje (B) Placa embellecedora (D) Mazo de conductores (E) Herramienta de extracción ESPAÑOL JS_KWD_KDC_220UI_EN_SP.indd 14JS_KWD_KDC_220UI_EN_SP.indd 14 11/7/2017 10:44:29 AM11/7/2017 10:44:29 AMESPAÑOL

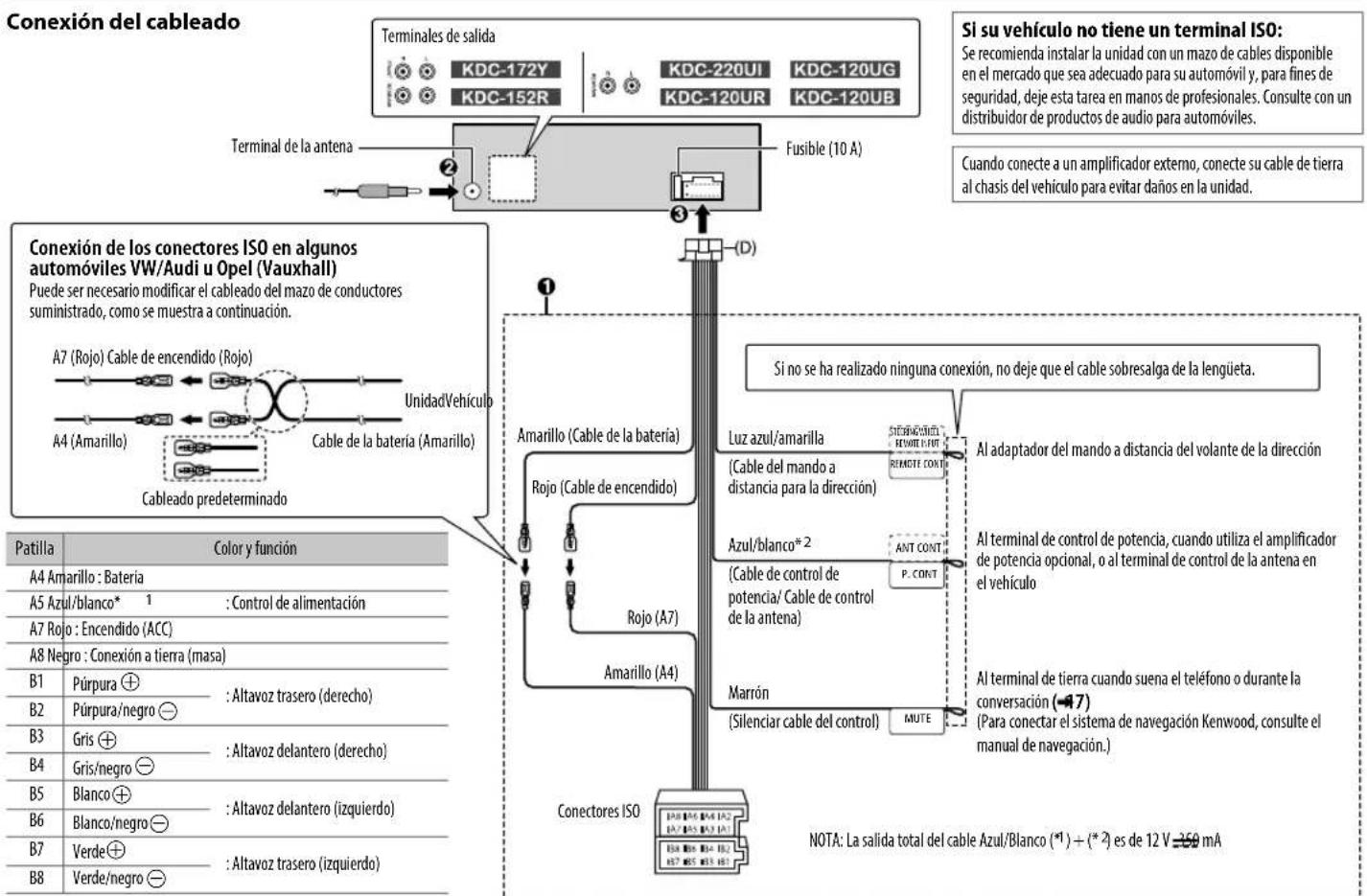

MUTE Conexión del cableado Cuando conecte a un amplificador externo, conecte su cable de tierra al chasis del vehículo para evitar daños en la unidad. Si su vehículo no tiene un terminal ISO: Se recomienda instalar la unidad con un mazo de cables disponible en el mercado que sea adecuado para su automóvil y, para fines de seguridad, deje esta tarea en manos de profesionales. Consulte con un distribuidor de productos de audio para automóviles. Patilla Color y función A4 Amarillo : Batería A5 Azul/blanco*

: Control de alimentación A7 Rojo : Encendido (ACC) A8 Negro : Conexión a tierra (masa)

: Altavoz trasero (derecho)

: Altavoz delantero (derecho)

: Altavoz delantero (izquierdo)

: Altavoz trasero (izquierdo)

Conexión de los conectores ISO en algunos automóviles VW/Audi u Opel (Vauxhall) Puede ser necesario modificar el cableado del mazo de conductores suministrado, como se muestra a continuación. UnidadVehículo A7 (Rojo) Cable de encendido (Rojo) A4 (Amarillo) Cableado predeterminado Cable de la batería (Amarillo) Luz azul/amarilla (Cable del mando a distancia para la dirección) Al adaptador del mando a distancia del volante de la dirección Azul/blanco*

(Cable de control de potencia/ Cable de control de la antena) Marrón (Silenciar cable del control) Al terminal de control de potencia, cuando utiliza el amplificador de potencia opcional, o al terminal de control de la antena en el vehículo Al terminal de tierra cuando suena el teléfono o durante la conversación ( 17) (Para conectar el sistema de navegación Kenwood, consulte el manual de navegación.) Amarillo (A4) Rojo (Cable de encendido) Rojo (A7) Amarillo (Cable de la batería) Conectores ISO Si no se ha realizado ninguna conexión, no deje que el cable sobresalga de la lengüeta. Fusible (10 A) Terminal de la antena Terminales de salida

INSTALACIÓN/CONEXIÓN

) es de 12V 350mA JS_KWD_KDC_220UI_EN_SP.indd 15JS_KWD_KDC_220UI_EN_SP.indd 15 11/7/2017 10:44:29 AM11/7/2017 10:44:29 AM16 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS Síntoma Solución General El sonido no se escucha.

Ajuste el volumen al nivel óptimo.

Inspeccione los cables y las conexiones. Aparece “MISWIRING CHECK WIRING THEN PWR ON”. Apague la unidad y luego compruebe que los terminales de los cables de altavoz estén correctamente aislados. A continuación, vuelva a encender la unidad. Aparece “PROTECTING SEND SERVICE”. Lleve la unidad al centro de servicio más cercano.

El sonido no se escucha.

La unidad no se enciende.

La información mostrada en la pantalla no es correcta. Limpie los conectores. ( 17) El receptor no funciona en absoluto. Reinicialice la unidad. ( 3) Radio

Ruidos estáticos mientras se escucha la radio. Conecte firmemente la antena. CD/USB/iPod El disco no puede ser expulsado. Pulse y mantenga pulsado

para forzar la expulsión del disco. Tenga cuidado de no dejar caer el disco cuando sea expulsado. Si con esto no se resuelve el problema, reinicialice la unidad. ( 3) Se generan ruidos. Salte a otra pista o cambie el disco. Las pistas no se reproducen de la manera intentada por usted. Se ha determinado el orden de reproducción durante la grabación de los archivos. El mensaje “READING” sigue destellando. No utilice demasiados niveles de jerarquías o carpetas. El tiempo de reproducción transcurrido no escorrecto. Esto depende de cómo fueron grabadas las pistas. No se visualizan los caracteres correctos (por ej.: nombre del álbum).

Esta unidad visualiza sólo letras mayúsculas, números, y un número limitado de símbolos.

Dependiendo del idioma en pantalla que haya seleccionado en ( 6) , algunos caracteres podrían no visualizarse correctamente. Síntoma Solución CD/USB/iPod “NA FILE” Asegúrese de que los archivos de audio contenidos en el disco sean compatibles. ( 18) “NO DISC” Inserte un disco reproducible en la ranura de carga. “TOC ERROR” Asegúrese de que el disco esté limpio e insertado correctamente. “PLEASE EJECT” Reinicialice la unidad. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano. “NO DEVICE” Conecte un dispositivo USB y cambie de nuevo a la fuente USB. “COPY PRO” Se reprodujo un archivo con protección contra copias. “NA DEVICE” Conecte un dispositivo USB compatible y verifique las conexiones. “NO MUSIC” Conecte un dispositivo USB que contenga archivos de audio reproducibles. “iPod ERROR”

Vuelva a conectar el iPod.

El sonido no se escucha durante la reproducción.

El sonido se genera solo por el dispositivo Android.

Vuelva a conectar el dispositivo Android.

Si está en [HAND MODE] , arranque la aplicación de cualquier reproductor de medios en el dispositivo Android e inicie la reproducción.

Si está en [HAND MODE] , vuelva a arrancar la aplicación del reproductor de medios actual o utilice otra aplicación.

Vuelva a iniciar el dispositivo Android.

Si con esto no se consigue resolver el problema, el dispositivo Android conectado no podrá enviar la señal de audio a la unidad. ( 18) No se puede reproducir en [BROWSE MODE]

Asegúrese de que KENWOOD MUSIC PLAY APP esté instalado en el dispositivo Android. ( 8)

Vuelva a conectar el dispositivo Android y seleccione el modo de control apropiado.

Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [BROWSE MODE]

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS Síntoma Solución ANDROID El mensaje “NO DEVICE” o “READING” sigue destellando.

Desactive las opciones del desarrollador en el dispositivo Android.

Vuelva a conectar el dispositivo Android.

Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [BROWSE MODE]

( 18) Reproducción intermitente o con saltos de sonido. Desactive el modo de ahorro de energía en el dispositivo Android. “ANDROID ERROR”/ “NADEVICE”

Vuelva a conectar el dispositivo Android.

Vuelva a iniciar el dispositivo Android. Silencio cuando se recibe una llamada telefónica Conecte el cable MUTE a su teléfono mediante un accesorio para teléfono disponible en el mercado. ( 15) Cuando se recibe una llamada aparece el mensaje “CALL”. (El sistema de audio se detiene.)

Para seguir escuchando el sistema de audio durante una llamada, pulse . El mensaje “CALL” desaparece y se reanuda el sistema de audio. Cuando finaliza la llamada, el mensaje “CALL” desaparece. (El sistema de audio se reanuda.) REFERENCIAS Mantenimiento Limpieza de la unidad Limpie la suciedad de la placa frontal con un paño suave o paño de silicona seco. Limpieza del conector Desmonte la placa frontal y limpie el conector con un palillo de algodón, teniendo cuidado de no dañarlo. Cómo manipular los discos

No toque la superficie de grabación del disco.

No pegue cinta etc. sobre el disco ni utilice un CD con cinta pegada sobre él.

No utilice accesorios para el disco.

Limpie desde el centro del disco hacia el exterior.

Limpie el disco con un paño seco o de silicona. No utilice disolventes.

Cuando extraiga los discos de esta unidad, tire de estos en sentido horizontal.

Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde exterior. Más información Para: – Últimas actualizaciones de firmware y lista de los últimos elementos compatibles – Cualquier otra información más reciente Visite <www.kenwood.com/cs/ce/>. General

Esta unidad puede reproducir sólo los siguientes CD:

Para obtener información detallada y notas acerca de los archivos de audio que pueden reproducirse, visite <www.kenwood.com/cs/ce/audiofile/>. Conector (en el reverso de la placa frontal) JS_KWD_KDC_220UI_EN_SP.indd 17JS_KWD_KDC_220UI_EN_SP.indd 17 11/7/2017 10:44:30 AM11/7/2017 10:44:30 AM18 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Archivos reproducibles

Archivos de audio que pueden reproducirse: Para discos: MP3 (.mp3), WMA (.wma) Para el dispositivo de clase de almacenamiento masivo USB: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Formato de archivo de disco reproducible: ISO 9660 Nivel 1/2, Joliet, nombre de archivo largo.

Sistema de archivos del dispositivo USB reproducible: FAT12, FAT16, FAT32 Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podría no ser posible dependiendo de los tipos o condiciones del medio o dispositivo. Discos no reproducibles

Discos que no son redondos.

Discos con la superficie de grabación pintada o discos sucios.

Discos grabables/reescribibles que no hayan sido finalizados.

CD de 8 cm. Si intenta insertarlo con un adaptador podrán causar fallos de funcionamiento. Acerca de los dispositivos USB

No es posible conectar un dispositivo USB a través de un concentrador USB.

La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anormal.

Esta unidad no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 V y que exceda de 1A. Acerca del iPod/iPhone (para ) Made for

El iPod no se puede utilizar si se visualiza “KENWOOD” o “ ” en el iPod.

Según la versión del sistema operativo del iPod/iPhone, algunas funciones podrían no estar disponibles en esta unidad. Acerca del dispositivo Android

Esta unidad es compatible con Android OS 4.1 y superior.

Algunos dispositivos Android (con OS 4.1 y superior) pueden no ser completamente compatibles con Android Open Accessory (AOA) 2.0.

Si el dispositivo Android es compatible con dispositivos de clase de almacenamiento masivo y con AOA 2.0, esta unidad siempre reproducirá con prioridad a través de AOA 2.0. REFERENCIAS Cambiar la información en pantalla Cada vez que pulsa DISP , la información en pantalla cambia.

Si la información no está disponible o no está registrada, aparecerá “NO TEXT”, “NO INFO”, u otra información (por ej., nombre de la emisora, tiempo de reproducción). Nombre de la fuente

Información en pantalla STANDBY Nombre de la fuente (Fecha/Reloj) RADIO Frecuencia (Fecha/Reloj) (Disponible solo para emisoras del FM Radio Data System) Nombre de la emisora (Fecha/Reloj) Radio texto (Fecha/Reloj) Radio texto+ (R.TEXT+) Título (Artista) Título (Fecha/Reloj) Frecuencia (Fecha/Reloj) (vuelta al comienzo) CD o USB (Para CD-DA) Título de la pista (Artista) Título de la pista (Nombre del disco) Título de la pista (Fecha/Reloj) Tiempo de reproducción (Fecha/Reloj) (vuelta al comienzo) (Para archivos MP3/WMA/WAV/FLAC) Título de la canción (Artista) Título de la canción (Título del álbum) Título de la canción (Fecha/Reloj) Nombre del archivo (Nombre de la carpeta) Nombre del archivo (Fecha/Reloj) Tiempo de reproducción (Fecha/Reloj) (vuelta al comienzo) iPod o ANDROID Cuando se selecciona [MODE OFF]

( 9) Título de la canción (Artista) Título de la canción (Nombre del álbum) Título de la canción (Fecha/Reloj) Tiempo de reproducción (Fecha/Reloj) (vuelta al comienzo) AUX Nombre de la fuente (Fecha/Reloj) ESPAÑOL JS_KWD_KDC_220UI_EN_SP.indd 18JS_KWD_KDC_220UI_EN_SP.indd 18 11/7/2017 10:44:30 AM11/7/2017 10:44:30 AMESPAÑOL

Información en pantalla STANDBY Nombre de la fuente Reloj (vuelta al comienzo) RADIO Frecuencia Reloj (vuelta al comienzo) (Disponible solo para emisoras del FM Radio Data System) Nombre de la emisora Radio texto Radio texto+ Título/Artista Frecuencia Reloj (vuelta al comienzo) CD o USB (Para CD-DA) Nombre del disco/Artista Título de la pista/Artista Tiempo de reproducción Reloj (vuelta al comienzo) (Para archivos MP3/WMA/WAV/FLAC) Título de la canción/Artista Título del álbum/Artista Nombre de la carpeta Nombre del archivo Tiempo de reproducción Reloj (vuelta al comienzo) ANDROID Cuando se selecciona [BROWSE MODE]

( 9) Título de la canción/Artista Título del álbum/Artista Tiempo de reproducción Reloj (vuelta al comienzo) AUX Nombre de la fuente Reloj (vuelta al comienzo) Sintonizador FM Gama de frecuencias 87,5 MHz — 108,0 MHz (espacio 50 kHz) Sensibilidad útil (Relación señal/ruido = 26dB) 0,71 μV/75 Ω Sensibilidad de silenciamiento (DIN S/N = 46dB) 2,0 μV/75 Ω Respuesta de frecuencia (±3 dB) 30 Hz—15 kHz Relación señal a ruido (MONO) 64 dB Separación estéreo (1 kHz) 40dB MW Gama de frecuencias 531kHz — 1 611kHz (espacio 9kHz) Sensibilidad útil (Relación señal/ruido = 20dB) 28,2μV LW Gama de frecuencias 153kHz — 279kHz (espacio 9kHz) Sensibilidad útil (Relación señal/ruido = 20dB) 50,0μV Reproductor de CD Diodo láser GaAIAs Filtro digital (D/A) 8 veces sobremuestreo Velocidad de giro 500rpm — 200rpm (CLV) Fluctuación y trémolo Por debajo del límite medible Respuesta de frecuencia (±1 dB) 20Hz—20kHz Distorsión armónica total (1 kHz) 0,01% Relación señal a ruido (1 kHz) 105 dB Gama dinámica 90dB Separación de canales 85dB MP3 decodificado Compatible con MPEG-1/2 Audio Layer-3 WMA decodificado Compatible con Windows Media Audio ESPECIFICACIONES JS_KWD_KDC_220UI_EN_SP.indd 19JS_KWD_KDC_220UI_EN_SP.indd 19 11/7/2017 10:44:30 AM11/7/2017 10:44:30 AM20 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) General Voltaje de trabajo 14,4 V (10,5 V —16 V admisibles) Consumo de corriente máxima 10A Gama de temperaturas de funcionamiento –10°C—+60°C Tamaño de instalación (An×Al× F) 182mm×53mm×158mm Peso neto (incluyendo placa embellecedora, manguito de montaje) 1,2 kg Sujeto a cambios sin previo aviso. USB Estándar USB USB1.1, USB2.0 Alta velocidad Sistema de archivos FAT12/16/32 Corriente máxima de alimentación 5 V CC

TUNER SETTING LOCAL SEEK

TUNER SETTING LOCAL SEEK
