MANUAL DE USUARIO WG305.1 WORX

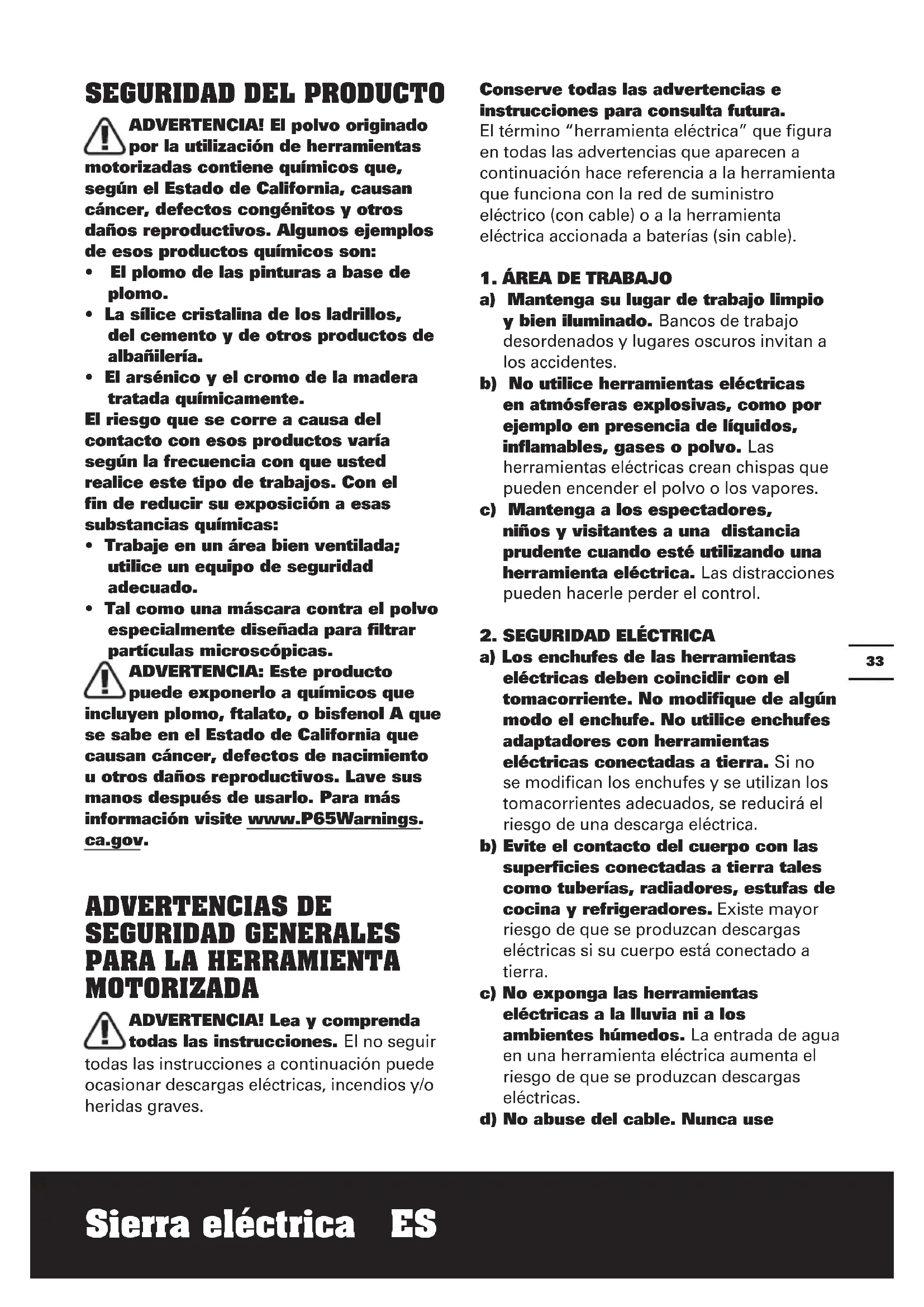

ADVERTENCIA! El polvo originado por la utilización de herramientas motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo.

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería.

• El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas:

• Trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado.

• Tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a químicos que incluyen plomo, ftalato, o bisfenol A que se sabe en el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Lave sus manos después de usarlo. Para más información visite www.P65Warnings. ca.gov. ADVERTENCIAS DE SEGURIDAD GENERALES

MOTORIZADA ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica” que figura en todas las advertencias que aparecen a continuación hace referencia a la herramienta que funciona con la red de suministro eléctrico (con cable) o a la herramienta eléctrica accionada a baterías (sin cable).

a) Mantenga su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantenga a los espectadores, niños y visitantes a una distancia prudente cuando esté utilizando una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2. SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. No modifique de algún modo el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan los tomacorrientes adecuados, se reducirá el riesgo de una descarga eléctrica. b) Evite el contacto del cuerpo con las superficies conectadas a tierra tales como tuberías, radiadores, estufas de cocina y refrigeradores. Existe mayor riesgo de que se produzcan descargas eléctricas si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a los ambientes húmedos. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzcan descargas eléctricas. d) No abuse del cable. Nunca use3534 Sierra eléctrica ES el cable para transportar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de que se produzcan descargas eléctricas. e) Cuando opere una herramienta eléctrica en exteriores, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargas eléctricas. f) Si operar una herramienta eléctrica en un lugar húmedo es inevitable, use un elemento protegido del dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3. SEGURIDAD PERSONAL

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice equipo de seguridad. Use siempre protección ocular. La utilización del equipo de seguridad como mascara antipolvo, zapatos de seguridad antideslizantaes, casco o protección auditiva para condiciones adecuadas reducirá el riego de lesiones personales. c) Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de trabado o de apagado antes de instalar el paquete de baterías. Transportar herramientas con el dedo en el interruptor o instalar el paquete de batería cuando el interruptor está encendido invitan a los accidentes. d) Retire las llaves o claves de ajuste antes de encender la herramienta. Una llave o clave de ajuste dejada en una parte giratoria de la herramienta puede causar una lesión personal. e) No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. f) Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegúrese que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo.

4. USO Y CUIDADO DE LA

HERRAMIENTA a) No fuerce la herramienta. Emplee la herramienta correcta para la aplicación que desea. La herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que está diseñada. b) No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. c) Desconecte la batería de la herramienta o ponga el interruptor en la posición de trabado o de apagado antes de hacer cualquier ajuste, cambio de accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta accidentalmente. d) Guarde las herramientas que no esté usando fuera del alcance de los niños y otras personas no capacitadas. Las herramientas son peligrosas en las manos de los usuarios no capacitados. e) Mantenga las herramientas con cuidado. Compruebe la desalineación o el atasco de las piezas móviles,3534 Sierra eléctrica ES la ruptura de piezas y cualquier otra situación que pueda afectar el funcionamiento de las herramientas. Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica. ADVERTENCIAS DE

SEGURIDAD DE SIERRA DE

1. Cuando esté usando la sierra de

cadena, mantenga todas las partes del cuerpo alejadas de la cadena de sierra. Antes de arrancar la sierra de cadena, asegúrese de que la cadena de sierra no haga contacto con nada. Un momento de desatención durante la operación de la sierra de cadena puede ocasionar que su ropa o cuerpo sea atrapado por la cadena de la sierra.

2. Siempre sostenga la sierra de cadena

con su mano derecha en el mango trasero y su mano izquierda en el mango delantero. Al sostener la sierra de cadena en configuración de manos invertidas incrementa el riesgo de lesiones personales y nunca debe hacer esto.

3. Sostenga la herramienta de potencia

únicamente por las superficies de agarre aislado, debido a que la cadena de la sierra puede hacer contacto con el cableado oculto o con su propio cable. Las cadenas de sierra que hacen contacto con un cable vivo pueden hacer que las partes metálicas expuestas de la herramienta de potencia se energizan y puedan dar un choque eléctrico al operador.

4. Use gafas de seguridad y protección de la

audición. Además se recomienda equipo de protección para la cabeza, manos, piernas y pies. La ropa de protección adecuada reducirá el riesgo de lesiones personales por rebabas volátiles o por contacto accidental con la cadena de sierra.

5. No opere la sierra de cadena subido

en un árbol. La operación de una sierra de cadena mientras está subido en un árbol puede resultar en lesiones personales.

6. Siempre mantenga un apoyo de pies

firme y opere la sierra de cadena únicamente cuando esté parado sobre una superficie fija, segura y nivelada. Las superficies resbalosas o inestables como las escaleras, pueden ocasionar pérdida del equilibrio o control de la sierra de cadena.

7. Al momento de cortar una rama que

esté bajo tensión, manténgase alerta del contragolpe. Cuando la tensión en las fibras de la madera es liberada, la rama cargada con resorte puede golpear al operador y causar que pierda el control de la sierra de cadena.

8. Tenga mucho cuidado al momento de

cortar maleza y árboles jóvenes. El material delgado puede quedar atrapado en la cadena de sierra y golpear como látigo hacia a usted o hacer que pierda su equilibrio.

9. Acarree la sierra de cadena por el3736

Sierra eléctrica ES mango delantero con el interruptor de la sierra de cadena apagado y alejado de su cuerpo. Cuando transporte o almacene la sierra de cadena siempre debe aplicar la cubierta de barra guía. El manejo apropiado de la sierra de cadena reducirá la probabilidad de contacto accidental con la cadena de sierra en movimiento.

Siga las instrucciones para lubricar, tensar la cadena y cambiar los accesorios. Una cadena tensada o lubricada incorrectamente puede romper o incrementar la probabilidad de contragolpe.

Mantenga los mangos secos, limpios y libres de aceite y grasa. Los mangos grasosos o aceitosos son resbalosos y pueden ocasionar pérdida de control.

Corte madera únicamente. No use la sierra de cadena para propósitos no destinados. Por ejemplo: no use la sierra de cadena para cortar plásticos, mampostería o materiales de construcción que no son de madera. Usar la sierra de cadena para operaciones distintas a las destinadas puede resultar en situaciones peligrosas. 13.Para incrementar la seguridad eléctrica, se recomienda utilizar un fusible diferencial (RCD) para corrientes de fuga máximas de 30mA.

CAUSAS Y PREVENCIÓN DE

CONTRAGOLPE POR EL OPERADOR: Los contragolpes pueden ocurrir cuando el extremo o la punta de la barra de guía toca un objeto o cuando la madera “se cierra” y presiona la cadena dentro del corte. En algunos casos, el contacto de la punta de la barra puede provocar una rápida reacción de contragolpe y conducir la barra de guía repentinamente hacia arriba y hacia atrás, en dirección al operario. La compresión de la cadena serrada contra la barra de guía puede lanzar la sierra rápidamente hacia atrás, también en dirección al operario. Cualquiera de estas reacciones puede hacer que el operario pierda el control de la sierra y provocarle lesiones graves. No se confíe únicamente en los dispositivos de seguridad integrados en su sierra. Como usuario de una sierra de cadena, debe tomar precauciones adicionales para evitar accidentes o lesiones personales en sus trabajos de corte. El contragolpe es resultado de un mal uso o procedimientos o condiciones de operación incorrectas de la herramienta que se pueden evitar tomando precauciones apropiadas como se indica a continuación: - Mantenga una agarre firme, con dedos y pulgares encerrando los mangos de la sierra de cadena, con ambas manos en la sierra y colocando su cuerpo y brazos de modo que le permitan resistir las fuerzas de contragolpe. Las fuerzas de contragolpe pueden ser controladas por el operador, si se toman las precauciones apropiadas. No suelte la sierra de cadena. - No exceda su alcance y no corte por encima de la altura de su hombro. Esto ayuda a prevenir el contacto no deseado de la punta y permite tener un mejor control de la sierra de cadena en situaciones inesperadas. - Use únicamente barras y cadenas de repuesto especificadas por el fabricante. El uso de barras y cadenas de repuesto incorrectas puede causar ruptura de la cadena y/o contragolpe. - Siga las instrucciones de mantenimiento y afilado de la sierra de cadena proporcionadas por el fabricante. Al disminuir la altura del medidor de profundidad puede resultar en contragolpe incrementado.

REGLAS DE SEGURIDAD PARA CABLES

Cerciórese de que su cable prolongador esté en buenas condiciones. Asegúrese de utilizar un prolongador lo suficientemente resistente como para soportar la corriente que requiere su producto. Un cable pequeño causará una caída de corriente en la línea de voltaje, dando por resultado recalentamiento y pérdida de potencia. La Tabla 1 muestra el calibre correcto a utilizar, dependiendo de la longitud del cable y del amperaje indicado en la placa de identificación. En caso de duda, utilice el3736 Sierra eléctrica ES tamaño mayor siguiente. Cuanto menor es el calibre, mayor es la capacidad del cable. A fin de evitar la desconexión del cable de la herramienta del prolongador durante el funcionamiento:

I) Haga un nudo como se muestra en la Figura

II) Utilice una de las bandas de sujeción del

enchufe-receptáculo o conectores descritos en este manual. Tabla 1 - Calibre mínimo para los cables prolongadores Voltaje Longitud total del cable en metros 120V 25 50 100 150 Amperaje Mayor de - No Mayor de AWG 0-6 18 16 16 14 6-10 18 16 14 12 10-12 16 16 14 12 12-16 14 12

PROLONGADOR CABLE PRO- LONGADOR

(A) ATE LOS CABLES COMO SE

Si dos o más personas realizan tareas de tala y trozado al mismo tiempo, cerciórese de que haya una buena cantidad de espacio entre ellos. El espacio que separa a ambas personas debe ser por lo menos igual al doble de la altura del árbol que se está talando. Al talar un árbol, manténgase alerta a su entorno. No provoque daños ni ponga a riesgo a ninguna persona o línea de servicios públicos. Si el árbol cae sobre alguna línea de un servicio público, comuníquese con la compañía correspondiente de inmediato. Al talar el árbol, manténgase cuesta arriba de él. Una vez derribado, el árbol puede rodar o deslizarse cuesta abajo. Planee y despeje un trayecto de retirada para el momento de la caída. El patrón de evacuación debe extenderse hacia atrás y diagonalmente hacia el lado posterior de la línea esperada de caída como se ilustra en la Figura 1. Analice la inclinación natural del árbol, la posición de sus ramas más grandes y la dirección del viento. Todo esto le ayudará a decidir hacia qué lado derribar el árbol. Retire la tierra, piedras, corteza suelta, clavos, grampas y alambres de las partes del árbol donde aplicará la sierra.

2. Corte de la muesca:

Haga el corte direccional a 1/3 del diámetro del árbol, perpendicular a la dirección de las caídas como se ilustra en la Figura 1. Haga primero el corte del entalle en la parte inferior horizontal (W), esto ayudará a evitar pellizcos en la cadena de sierra o en la barra de guía cuando se haga el corte del segundo entalle (X).

3. Corte posterior de tala

Asegúrese de que el corte posterior (Y) de tala sea al menos 50 mm más alto que el corte direccional horizontal como se ilustra en la Figura 2. Mantenga el corte posterior de tala paralelo al corte direccional horizontal. Haga el corte posterior de tala de modo que quede suficiente madera para actuar como bisagra.3938 Sierra eléctrica ES La madera de bisagra evita que el árbol se tuerza o caiga en la dirección incorrecta. No corte a través de la bisagra.A medida que el corte final se aproxime al punto de bisagra, el árbol comenzará a caer. Si es necesario, inserte cuñas dentro del corte de tala final para controlar la dirección de la caída. Si el árbol se echa hacia atrás y presiona la cadena, inserte cuñas dentro del corte final para extraer la sierra. Utilice siempre cuñas de madera, plástico o aluminio (Z). Nunca utilice cuñas de metal, ya que podrían provocar contragolpes y dañar la cadena (

Cuando el árbol comience a caer, proceda rápidamente a retirar la sierra del corte de tala final; soltar el gatillo para apagar la sierra (

asentar la sierra; salir del área por el trayecto de retirada.

2/3 1/3 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Fig.7 4. Desmembramiento de un árbol(Fig. N)Desmembrar un árbol significa retirar las ramas de un árbol caído. Cuando corte ramas, deje las ramas inferiores para soportar el tronco fuera del suelo. Retire las ramas pequeñas en un corte como se ilustra en la Figura 3. Las ramas bajo tensión se deben cortar desde la parte inferior hacia arriba para evitar atorar la sierra de cadena.

2/3 1/3 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Fig.7 5. Trozado de un tronco Trozar un tronco significa cortarlo en secciones. Asegúrese de tener una pisada firme. Mantenga los pies separados y distribuya su propio peso sobre ambos pies en forma equilibrada. Cuando sea posible, levante y separe del piso el tronco o la sección por cortar, utilizando ramas, troncos, cuñas, etc. La totalidad del tronco sobre el suelo, corte el tronco comenzando por arriba (Figura 4) , evite hacer contacto con el suelo ya que esto reducirá ampliamente el filo de la cadena.

2/3 1/3 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Fig.7 Tronco apoyado en un extremo, atraviese 1/3 del diámetro del tronco (debajo del caballete) (1) como se ilustra en la Figura 5. Este corte impedirá la producción de astillas en esta sección al completarse el corte (2). (Figura 5)

2/3 1/3 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Fig.73938 Sierra eléctrica ES Cuando el tronco es soportado en ambos extremos, como ilustrado, corte 1/3 del diámetro de la parte superior (1). A continuación, realice el corte final rápidamente en la parte inferior (2) a 2/3 para corresponder al primer corte. (Figura 6)

2/3 1/3 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 Fig.7 Cuando corte trozos en una pendiente, siempre debe pararse en el lado cuesta arriba del tronco, como se ilustra en la Figura 7. Cuando “corte a través”, para mantener el control total libera la presión de corte cerca del extremo del corte sin relajar su agarre en los mangos de la sierra de cadena. No permita que la cadena haga contacto con el suelo. Después de completar el corte, espere que la cadena de la sierra se detenga antes de mover la sierra de cadena. Siempre apague el motor antes de pasar de un árbol a otro.

SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Use protección auditiva Use lentes de seguridad Use máscara contra el polvo Doble aislamiento No se exponga a la lluvia Quite el enchufe de la alimentación inmediatamente si el cable está dañado o cortado. ¡ADVERTENCIA! Tenga cuidado con los contragolpes. El contacto de la punta de la barra de guía con cualquier objeto debe evitarse.

Utilice siempre ambas manos mientras opera la sierra mecánica.4140 Sierra eléctrica ESSierra eléctrica ES

11. PERILLA DE BLOQUEO / PERILLA DE TENSIÓN DE LA CADENA

12. PLACA DE CUBIERTA

13. SOPORTE DEL CABLE DE EXTENSIÓN

16. SÍMBOLO DE ROTACIÓN Y DIRECCIÓN DE CORTE

19. ORIFICIO DE BARRA DE SUJECIÓN

20. ALETAS DE GUÍA DE LA BARRA DE CADENA

21. CUBIERTA DE PROTECCIÓN DE LA CUCHILLA(REVESTIMIENTO)*

22. CIERRE DE TENSIÓN DE LA CADENA (Fig.A)

23. BOTÓN DE BOMBA/FOCO

• Tenga en cuenta que todos los accesorios ilustrados o descritos se encuentran incluidos en una entrega estándar.4140 Sierra eléctrica ES

Voltios 120V~60Hz Velocidad 8A Longitud de la barra 14pulg.(36cm) Velocidad de la cadena 28ft/s(8.5m/s) Capacidad del depósito de aceite

Paso de la cadena 3/8pulg.(0.95cm) Número de eslabones 52 Calibre de la cadena 0.050" Tipo de cadena ES: 3/8LP.050 52E / QIRUI: A1-52 / KANGXIN: 3/8LP-52 Tipo de barra ES: ES140SDEA041 / QIRUI: P014-50SR / KANGXIN: AP14-52-507P Peso 6.6 lbs(3kg) Clase de protección /II ACCESORIOS WG305 WG305.1 WG305.2 Cadena serrada 1 1 1 Barra de guía 1 1 1 Cubierta de transporte 1 1 1 Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com.4342 Sierra eléctrica ES ENSAMBLE ADVERTENCIA! Utiliser uniquement la tension de courant électrique indiquée sur la plaque signalétique de la tronçonneuse. Al manipular la cadena, utilice guantes de protección. MONTAJE DE LA CADENA Y LA BARRA DE CADENA

1. Desembale todas las piezas con cuidado.

2. Coloque la sierra eléctrica sobre una

las recomendadas para la Barra guía.

4. Deslice la cadena (10) en la ranura

situada alrededor de la barra de cadena (9). Asegúrese que la cadena esté en la dirección de operación correcta comparándola con el icono de cadena de la barra guía, o consultando al Símbolo de dirección de cadena (16) que se encuentra sobre el cuerpo de la sierra. Asegúrese de que el cierre de tensión de la cadena (22) se encuentre orientado hacia fuera. (Fig. A)

5. Coloque la cadena en el engrane de

accionamiento (15), de modo que el Perno de barra de sujeción (19) y las dos orejetas guía de barra (20) la abrazadera de barra (18) ensamble en la ranura de la abertura en la barra guía (9). (Fig. B1, B2)

6. Verifique que todas las piezas asienten

correctamente. Asegúrese que los eslabones de la transmisión estén asentados completamente en la rueda dentada de transmisión (Fig. C1) , evite torcer como se muestra en la Fig. C2. Si ocurre un torcimiento, levante la cadena en la barra guía al frente del torcimiento y elimínelo. NOTA: La cadena debe rotar libremente y estar libre de torcimientos.

7. Ponga la Cubierta de cadena (12) y apriete

la cubierta de cadena girando la Perilla tensora de cadena (11) en el sentido del reloj hasta que quede ajustada. (Fig. D) ADVERTENCIA! La cadena no se encuentra tensada aún. El proceso de tensado de la cadena se describe en la sección “Tensar la cadena”, Se deberá inspeccionar la cadena para asegurarse de que esté tensionada de forma correcta

TENSIÓN DE LA CADENA SERRADA (Fig. E1, E2) NOTA: Las nuevas cadenas de la sierra se estirarán. Verifique con frecuencia la tensión de la cadena cuando la use por primera vez y ajústela cuando la cadena se afloje alrededor de la barra guía. ADVERTENCIA:

• Desenchufe la sierra eléctrica antes de ajustar la tensión de la cadena serrada.

• Los bordes de corte de la cadena son afilados. Al manipular la cadena, utilice guantes de protección.

• Siempre mantenga la cadena debidamente tensionada. Si la cadena se encuentra suelta, existe mayor riesgo de contragolpes. Además, la cadena suelta puede salir despedida de la ranura de la barra de guía. Esto puede lesionar al operario y provocar daños en la cadena. Si la cadena está suelta, la cadena, la rueda dentada y la barra de guía se desgastarán rápidamente.

1. Estire la cadena sobre una superficie plana.

2. Gire la perilla de bloqueo / perilla de

tensión de la cadena (11) hacia la derecha progresivamente hasta alcanzar la tensión correcta de la cadena. NOTA: La tensión se incrementa automáticamente mientras se gira la Perilla de tensión de la cadena (11) en dirección de las manecillas del reloj. El mecanismo de ajuste progresivo evita que la tensión de la cadena disminuya.

3. Incline la sierra al frente (Fig. E1) donde se

empuja la punta de la Barra guía (9) hacia arriba. Esto eliminará la holgura de la cadena.

4. Apriete completamente la Perilla de

tensión de cadena (11) girándola en sentido de las manecillas del reloj.(Fig. E1)

5. Vuelva a comprobar la tensión establecida

por la perilla de tensión automática. La tensión correcta de la cadena se alcanza cuando la Cadena (10) se puede levantar aproximadamente la mitad de la profundidad del eslabón de impulso de la Barra guía (9) en el centro. Dicha operación debe realizarse utilizando una mano para elevar la cadena venciendo el peso de la máquina. (Consulte la Figura E2)4342 Sierra eléctrica ES NOTA: La Cadena (10) está tensada adecuadamente cuando se puede levantar de la Barra Guía (9) y el eslabón de impulso está dentro del riel de la Barra Guía (9). NOTA: La Cadena (10) se estirará mientras corta y perderá la tensión correcta. Cuando la cadena se afloje, desatornille completamente la Perilla de tensión de cadena (11) o gire la perilla aproximadamente tres vueltas completas en dirección contraria a las manecillas del reloj, después vuelva a apretar la Perilla de tensión de la cadena (11) para restablecer adecuadamente la tensión de la cadena repitiendo los Pasos 1-4 indicados anteriormente. LUBRICACIÓN ADVERTENCIA! La sierra eléctrica no se entrega llena de aceite. Es fundamental llenarla de aceite antes de comenzar a usarla. No utilice la sierra eléctrica sin aplicar aceite de cadena o con el depósito de aceite vacío. Ello podría provocar grandes daños en el producto. Relleno de tanque de aceite: ¡ADVERTENCIA! Desconecte la sierra de cadena de la fuente de energía antes de llenar el tanque de aceite.

1. Coloque la sierra eléctrica sobre una

superficie adecuada, con el tapón de llenado de aceite (5) orientado hacia arriba.

2. Limpie el área situada alrededor del

tapón de llenado de aceite con un paño y desenrósquelo.

3. Agregue aceite para sierras eléctricas

hasta que el depósito se encuentre lleno.

4. Evite que penetren suciedad o residuos en

el depósito. Vuelva a colocar el tapón (5) y apriételo. ADVERTENCIA! Para fomentar la ventilación del depósito de aceite, existen pequeños canales aireación entre el tapón de llenado de aceite y el filtro. A fin de evitar posibles fugas, asegúrese de que la máquina se encuentra en posición horizontal (con el tapón de llenado de aceite (5) en la parte superior) mientras no se encuentre en uso. Es importante usar sólo la barra estándar y el aceite de cadena recomendados (Grado: ISO VG32) para evitar daño a la sierra de cadena. Esto se puede encontrar en la ubicación en la que adquirió esta sierra o en su tienda de hardware local. No utilice aceite reciclado / antiguo. El uso de aceite no homologado invalidará la garantía. Aceitando la cadena Siempre revise el nivel de aceite antes de usar la sierra. No intente operar el sistema de lubricación por aceite mientras la sierra está funcionando. Para aceitar la cadena, presione el Bulbo (23). El aceite se alimentará a través de la Salida de aceite (17) sobre la Barra guía (9) y la cadena. Presione el Bulbo (23) sobre la Tapa de relleno de aceite por lo menos una vez antes de cada corte (consulte la Figura F). FUNCIONAMIENTO

1. LLAVE DE ENCENDIDO/APAGADO DE

SEGURIDAD (Fig. G) CUIDADO! Revise el suministro de voltaje y corriente: El suministro de voltaje y corriente debe cumplir con las clasificaciones de la placa del producto. Para encender la herramienta, presione el botón de apagado de seguridad (3), luego presione totalmente el interruptor de encendido/apagado (2) y sosténgalo en esa posición. Ahora puede liberar el botón de apagado de seguridad. Para apagar, libere el interruptor de encendido/apagado.

IMPORTANTE: ¿Está lleno el depósito de aceite? Compruebe el indicador de nivel de aceite (4) antes de poner en marcha la sierra eléctrica y regularmente durante su funcionamiento (Fig. H1). Vuelva a llenarlo de aceite si el nivel de aceite es demasiado bajo. Un depósito de aceite lleno durará aproximadamente 12 minutos, dependiendo de la intensidad de serrado4544 Sierra eléctrica ES y las pausas realizadas. Si la cadena es nueva, compruebe la tensión cada 10 minutos aproximadamente durante el uso.

1. Conecte la sierra al cable de prolongación,

y éste a un tomacorriente (Fig. H2).

2. Cerciórese de que la porción del tronco

que desee cortar no yazca sobre el suelo. De este modo, evitará que la cadena (10) toque el suelo al cortar a través de él. Si la cadena toca el suelo mientras se encuentra en movimiento, se desafilará.

3. Utilice ambas manos para sujetar la sierra.

Utilice siempre la mano izquierda para asir el mango anterior(6) y la derecha para tomar la posterior(1). Sujétela con firmeza: los mangos de la sierra deben quedar bien tomados por sus dedos. (Fig.H3)

4. Asegúrese de mantener una pisada firme.

Mantenga los pies separados y distribuya su propio peso sobre ambos pies en forma equilibrada.

5. Cuando esté dispuesto a realizar un

corte, presione la traba de seguridad (3) completamente hacia adelante con el pulgar derecho y apriete el gatillo; la sierra se encenderá. Al soltar el gatillo, se apagará. Cerciórese de que la cadena está girando a su máxima velocidad antes de comenzar a cortar.

6. Al comenzar a cortar, coloque la cadena en

movimiento sobre la madera. La madera debe estar lo más cerca al cuerpo de la sierra como sea posible. Sujete la sierra firmemente en su lugar para evitar que la sierra rebote hacia arriba y hacia abajo o hacia los lados.

7. Guie la sierra usando presión ligera y no

ponga fuerza excesiva sobre la sierra, dejando que la sierra haga su trabajo. No la someta a un esfuerzo excesivo; de lo contrario, el motor se sobrecargará y se quemará. La sierra funcionará de manera mejor y más segura si se la utiliza según ha sido diseñada.

8. Retire la sierra del corte con la cadena

girando a la máxima velocidad. Para interrumpir el corte, suelte el gatillo (2). Asegúrese de que la cadena haya dejado de moverse antes de asentar la sierra.

9. Continúe practicando sobre troncos de

desecho en un área de trabajo segura hasta que esté cómodo, utilizando un movimiento fluido y una velocidad de corte uniforme.

DISPOSITIVOS DE SEGURIDAD DE ESTA

SIERRA CONTRA CONTRAGOLPES

Esta sierra tiene una cadena de bajo contragolpe y una barra de guía de reducción de contragolpes. Ambas características reducen las probabilidades de contragolpe. Sin embargo, aún pueden ocurrir contragolpes con esta sierra. Las siguientes medidas reducen el riesgo de contragolpe.

• Utilice ambas manos para sujetar la sierra mientras se encuentre en funcionamiento. Sujétela con firmeza: los mangos de la sierra deben quedar bien tomados en sus dedos.

• Mantenga todos los dispositivos de seguridad de la sierra en su lugar. Asegúrese de que funcionen correctamente.

• No se extienda por demás ni realice cortes por encima de la altura de sus hombros.

• Manténgase en posición firme y con buen equilibrio en todo momento.

• Permanezca ligeramente a la izquierda de la sierra. De esta manera, su cuerpo no estará directamente alineado con la cadena.

• No permita que el extremo de la barra de guía toque nada mientras la cadena se halle en movimiento.

• Nunca intente cortar dos troncos de una sola vez. Corte uno por vez.

• No hunda el extremo de la barra de guía ni intente realizar cortes “de punta” (perforando la madera utilizando el extremo de la barra de guía).

• Manténgase alerta a los cambios de posición de la madera y a otras fuerzas que pueden provocar presión sobre la cadena.

• Proceda con suma cautela al reingresar a un corte realizado previamente.

• Utilice la cadena y la barra de guía de contragolpe reducido suministrados con esta sierra.

• Nunca utilice cadenas romas (desgastadas) o sueltas. Mantenga la cadena afilada y tensada.

CÓMO USAR LA SIERRA SEGURAMENTE

1. Asegúrese de contar con una pisada firme.

2. Sostenga la sierra con la mano derecha. (Fig. I)4544

3. Asegúrese que la sierra esté funcionando a

toda velocidad antes de comenzar un corte.

4. Utilice los dientes de agarre(8) para fijar la

sierra sobre la madera antes de comenzar a cortar.

5. Utilice los dientes de agarre como punto

de palanca “a” durante el corte. (Fig. J)

6. No opere la motosierra con los brazos

completamente extendidos, no intente serrar áreas que son difíciles de alcanzar, no permanecer de pie sobre una escalera mientras serrando. (Fig. K)

7. No tratar de llegar demasiado lejos o corte

por encima de la altura del hombro. CORTAR MADERA EN TENSIÓN (Fig. L) ADVERTENCIA: Proceda con sumo cuidado al cortar ramas o vástagos de árboles que se encuentran en tensión. Esté preparado para actuar en caso de contragolpe de la madera. Al liberarse la tensión de la madera, la rama puede moverse hacia el operario, golpearlo y provocarle lesiones graves y aun la muerte. Tronco apoyado sobre ambos extremos, haga el primer corte del lado superior del Tronco (Y) (sobre caballete), atraviese 1/3 del diámetro del tronco, y después termine el corte (Z) desde abajo, para evitar el contacto de la sierra de cadena con el suelo. Tronco apoyado en un extremo, haga el primer corte del lado inferior del tronco (Y) (debajo del caballete), atraviese 1/3 del diámetro del tronco. Haga el segundo corte directamente encima del primero (Z) para evitar la separación del tronco o atascar la sierra de cadena.

SIERRA Siga las instrucciones de mantenimiento de este manual. La limpieza correcta de la sierra y el mantenimiento adecuado de la cadena y la barra de guía pueden reducir las probabilidades de contragolpe. Después de cada uso, inspeccione su sierra y realice las tareas de mantenimiento necesarias. Esto prolongará la vida útil de la sierra. NOTA: El riesgo de contragolpe puede incrementar cada vez que se afila la cadena, aun al afilarla debidamente. MANTENIMIENTO Y

Si es necesario reemplazar el cable de alimentación, debe hacerlo a través del fabricante o su distribuidor para evitar un riesgo de seguridad.

• Cuando no se encuentre en uso;

• Antes de trasladarla de un lugar a otro;

• Antes de realizar tareas de servicio en ella;

• Antes de recambiar piezas o accesorios de la misma, tales como la cadena serrada y el protector.

2. Inspeccione la cadena serrada antes y

después de cada uso. Inspeccione la sierra detenidamente si se daña el protector u otra parte. Compruebe que no presente daños que pueden afectar la seguridad del operario o de la herramienta en sí. Verifique la alineación y la articulación de las piezas móviles. Compruebe que no haya piezas rotas o dañadas. No utilice la sierra si presenta daños que afectan su funcionamiento o la seguridad del operario. Haga reparar los daños en un centro de servicios autorizado. Para encontrar un centro de servicio técnico autorizado, visite www. worx.com.

3. Cuide de su sierra eléctrica.

• Nunca la exponga a la lluvia o humedad directa.

• Mantenga la cadena afilada, limpia y lubricada para mayor rendimiento y seguridad.

• Para afilar la cadena, siga los pasos delineados en este manual.

• Mantenga los mangos siempre secos, limpios y sin aceite o grasa.

• Mantenga ajustadas todas las tuercas y tornillos.

• Inspeccione el cable de alimentación a menudo. Si se encuentra dañado, hágalo reparar en un centro de servicios autorizado.

• Nunca acarree la sierra eléctrica llevándola del cable de alimentación.

• Nunca tire del cable de alimentación para desenchufarlo.4746 Sierra eléctrica ES

• Mantenga el cable de alimentación alejado del calor, el aceite y los bordes afilados.

• Inspeccione los cables de prolongación con frecuencia; si están dañados, reemplácelos.

4. El realizar tareas de servicio, utilice

solo piezas de repuesto idénticas.

5. Cuando no utilice la sierra, guárdela

• En un sitio alto o bajo llave, fuera del alcance de los niños;

• Con barra y cubierta de cadena (21) colocadas Mantenimiento de la barra A fin de maximizar la vida útil de la barra, se recomienda efectuar el siguiente mantenimiento de la barra. Se deberán limpiar los rieles de la barra que transportan la cadena antes de almacenar la herramienta o si la barra o cadena parecen estar sucias. Se deberán limpiar los rieles cada vez que se extraiga la cadena. Limpieza de los rieles de la barra:

1. Extraiga la cubierta de la cadena, la barra y

la cadena (consulte la sección ENSAMBLE).

2. Con un cepillo de alambre, destornillador o

herramienta adecuada similar, elimine los residuos de los rieles de la barra. (Fig. M)

3. Asegúrese de limpiar los pasos de aceite

de forma completa. Condiciones que requieren mantenimiento de la cadena (10) y Barra guía (9):

• La sierra corta hacia un lado o en un ángulo.

• Se debe forzar la sierra para realizar el corte y atravesar.

• Suministro de aceite inadecuado a la barra y cadena. Compruebe el estado de la barra de guía cada vez que se afila la cadena. Una barra de guía desgastada dañará la cadena y hará que los cortes sean difíciles de realizar. Luego de cada utilización, con la unidad desconectada de la fuente de alimentación, quite todo el aserrín de la barra de guía y orificio de la rueda dentada. Cuando el riel superior se encuentra desparejo, utilice una lima plana para devolverle los bordes y laterales cuadrados. Forma cuadrada de los laterales y bordes del riel de la lima Ranura desgastada Ranura correcta Reemplace la barra de guía cuando la ranura esté desgastada, la barra de guía esté doblada o agrietada, o cuando ocurra un calentamiento o quemadura de los rieles. Si es necesario efectuar el reemplazo, utilice sólo la barra de guía especificada para la sierra en la lista de piezas de reemplazo o en la calcomanía ubicada en la sierra de cadena. Recambio de la cadena serrada/ sierra bar Reemplace la cadena cuando los elementos de corte se encuentren demasiado gastados para ser afilados o cuando se rompa la cadena. Utilice únicamente la cadena de repuesto indicada en este manual. Si esto ocurre, reemplace la barra de guía. Inspeccione la barra de guía antes de afilar la cadena. Una barra de guía desgastada o dañada es insegura y daña la cadena. También dificulta la realización de cortes. Coloque el cierre de tensión en la barra nueva apretando el tornillo hacia la derecha(22). La protuberancia del cierre (a) debe encajar en el orificio de la barra. (Fig. N) Afilado de la cadena ADVERTENCIA: Desenchufe la sierra antes de realizar tareas de servicio. Un shock eléctrico o el contacto de su cuerpo con la cadena en movimiento puede provocarle lesiones graves y aun la muerte. Los bordes de corte de la cadena son afilados. Utilice guantes de protección al manipular la cadena. Mantenga la cadena afilada. La sierra cortará de manera más rápida y segura. El uso de una cadena desafilada provocará el desgaste innecesario de la rueda dentada, la barra de guía y el motor. Si resulta necesario aplicar fuerza para introducir la cadena en la madera, y si al cortar sólo obtiene viruta y algunos trozos grandes, la cadena está desafilada.4746 Sierra eléctrica ES TABLA DE RESOLUCIÓn DE PROBLEMAS la siguiente tabla incluye comprobaciones y acciones que pueden realizarse si la máquina no funciona de forma correcta. Si estas indicaciones no identifican/resuelven el problema, póngase en contacto con su agente de servicio. ADVERTENCIA: Apague y extraiga el enchufe del tomacorriente antes de buscar la falla. Síntoma Causa posible Solución La sierra de cadena no funciona Sin alimentación Tomacorriente defectuoso Cable de extensión dañado Compruebe la alimentación Utilice otro tomacorriente Compruebe el cable y reemplácelo La sierra de cadena funciona de forma intermitente Cable de extensión dañado Conexión floja Cableado interno defectuoso Interruptor de encendido/apagado defectuoso Compruebe el cable y reemplácelo Póngase en contacto con un agente de servicio 1-866-354-WORX (9679) Póngase en contacto con un agente de servicio 1-866-354-WORX (9679) Póngase en contacto con un agente de servicio 1-866-354-WORX (9679) Cadena seca Sin aceite en el depósito Abertura en el tapón de aceite atascada Conducto de aceite atascado Llene con aceite Limpie el tapón Limpie la salida del conducto de aceite Sobrecalentamiento de la cadena/barra de la cadena Sin aceite en el depósito Abertura en el tapón de aceite atascada Conducto de aceite atascado Exceso de tensión de la cadena Cadena mellada Llene con aceite Limpie el tapón Limpie la salida del conducto de aceite Ajuste la tensión de la cadena Afile la cadena o reemplácela La sierra de cadena desgarra, vibra o no corta de forma correcta Tensión de cadena demasiado floja Cadena mellada Cadena desgastada Los dientes de la cadena se encuentran en la dirección incorrecta Ajuste la tensión de la cadena Afile la cadena o reemplácela Reemplace la cadena Coloque la cadena en la dirección correcta Lubricación de la rueda dentada ADVERTENCIA! Utilice guantes de alta resistencia al realizar el mantenimiento o reparación de esta herramienta. Desenchufe siempre la herramienta antes de realizar cualquier mantenimiento o reparación de esta herramienta. NOTA: No es necesario extraer la cadena o barra para la lubricación de la cadena dentada.

1. Limpie la barra y la cadena dentada.

2. Con una engrasadora, inserte la punta en el

orificio de lubricación e inyecte grasa hasta que sobresalga del borde externo de la punta de la cadena dentada. (Fig. O)

3. Para girar la rueda dentada, libere el tope

de la cadena y tire de la cadena con la mano hasta que el lado sin grasa quede alineado con el orificio de grasa. Repita el procedimiento de lubricación.AR01001003 Copyright © 2018, Positec. All Rights Reserved. Copyright © 2018, Positec. Tous droits réservés. © Derechos reservados 2018, Positec. Todos los derechos reservados. www.worx.com
