Tipo de producto	Estufa de leña
Marca	Jøtul
Modelo	F 272
Material principal	Fundición
Combustible	Leña (troncos únicamente)
Longitud máxima de los troncos	30 cm
Potencia térmica nominal	6,5 kW
Rendimiento	77 % a 6,7 kW
Tasa de CO al 13 % O2	0,10 %
Temperatura de los humos	327 °C
Tiro recomendado	12 Pa
Caudal másico de humos	5,5 g/s
Modo de funcionamiento	Intermitente
Diámetro del conducto de humos	150 mm (sección 177 cm²)
Conducto de conexión	Superior o trasero
Peso (hogar solo)	Aproximadamente 120 kg
Peso (con opciones)	Hasta 160 kg
Acabado	Pintado negro o gris
Norma	EN 13240
Mantenimiento corriente	Vaciado del cenicero, control de las juntas
Piezas de repuesto disponibles	Deflectores, placas de revestimiento, puerta de vidrio, etc.
Opciones	Kit de giro, decoraciones de esteatita/vidrio

Preguntas frecuentes - F 272 Jøtul

¿Cómo instalar la estufa F 272?

La instalación debe cumplir con las regulaciones nacionales. Asegúrese de que el suelo sea incombustible o esté protegido por una placa metálica. Respete las distancias mínimas a las paredes combustibles (ver fig. 1 del manual). La conexión al conducto de humos debe ser estanca y realizarse según las normativas DTU 24.2.1 y 24.2.2.

¿Qué tipo de leña usar?

Utilice exclusivamente leña seca con una humedad inferior al 20 %. Los troncos deben medir como máximo 30 cm de largo. Para la leña de encendido, privilegie diámetros de 2 a 5 cm. Evite la madera resinosa y los residuos tratados.

¿Cómo regular la entrada de aire?

La estufa dispone de dos mandos: la entrada de aire superior (fig. 10A) e inferior (fig. 10B). Para una potencia nominal, abra el aire superior al 50 % y tire de la manija inferior 1-2 cm. La posición exacta depende de la calidad del tiro.

¿Cómo limpiar el hogar y retirar las cenizas?

Espere a que las brasas se hayan reducido. Accione varias veces la manija de las entradas de aire inferiores para hacer caer las cenizas al cenicero. Retire el cenicero y vacíelo en un recipiente incombustible. Deje siempre una capa de cenizas en el fondo para proteger la fundición.

¿Cómo reemplazar los deflectores?

Levante el borde delantero del deflector, empújelo hacia la derecha, baje el borde izquierdo e inclínelo para sacarlo. El deflector superior se retira levantándolo e inclinándolo. Para montar, invierta el orden. Asegúrese de que descansen bien sobre las nervaduras laterales y traseras.

¿Cuáles son las distancias de seguridad a respetar?

Respete las distancias indicadas en la fig. 1 del manual. Al techo, se requiere un espacio de al menos 1000 mm. Para paredes combustibles, la distancia varía según la presencia de un conducto aislado o no. Consulte las regulaciones locales.

¿Puedo usar carbón u otros combustibles?

No. La estufa Jøtul F 272 está diseñada exclusivamente para leña. El uso de carbón, lignito o residuos está prohibido y podría dañar el aparato y anular la garantía.

¿Cómo conectar la admisión de aire exterior?

Si utiliza una admisión de aire exterior, empuje la válvula de admisión a la posición delantera (fig. 10A). Conecte un tubo flexible de Ø100 mm al orificio de entrada de aire (fig. 4C) y fíjelo con una abrazadera. Asegúrese de que la longitud del tubo sea suficiente.

¿Dónde se encuentra el número de serie?

El número de serie y el año de fabricación están indicados en una etiqueta termorresistente situada en el escudo térmico, debajo del aparato. Anote este número y menciónelo en cualquier reclamación o pedido de piezas.

¿Qué hacer en caso de mal funcionamiento?

Consulte la sección 10.0 del manual para las causas y solución de problemas. Los problemas comunes incluyen un tiro deficiente, combustión incompleta o juntas desgastadas. Verifique los ajustes de aire, el estado de las juntas y haga deshollinar la chimenea si es necesario.

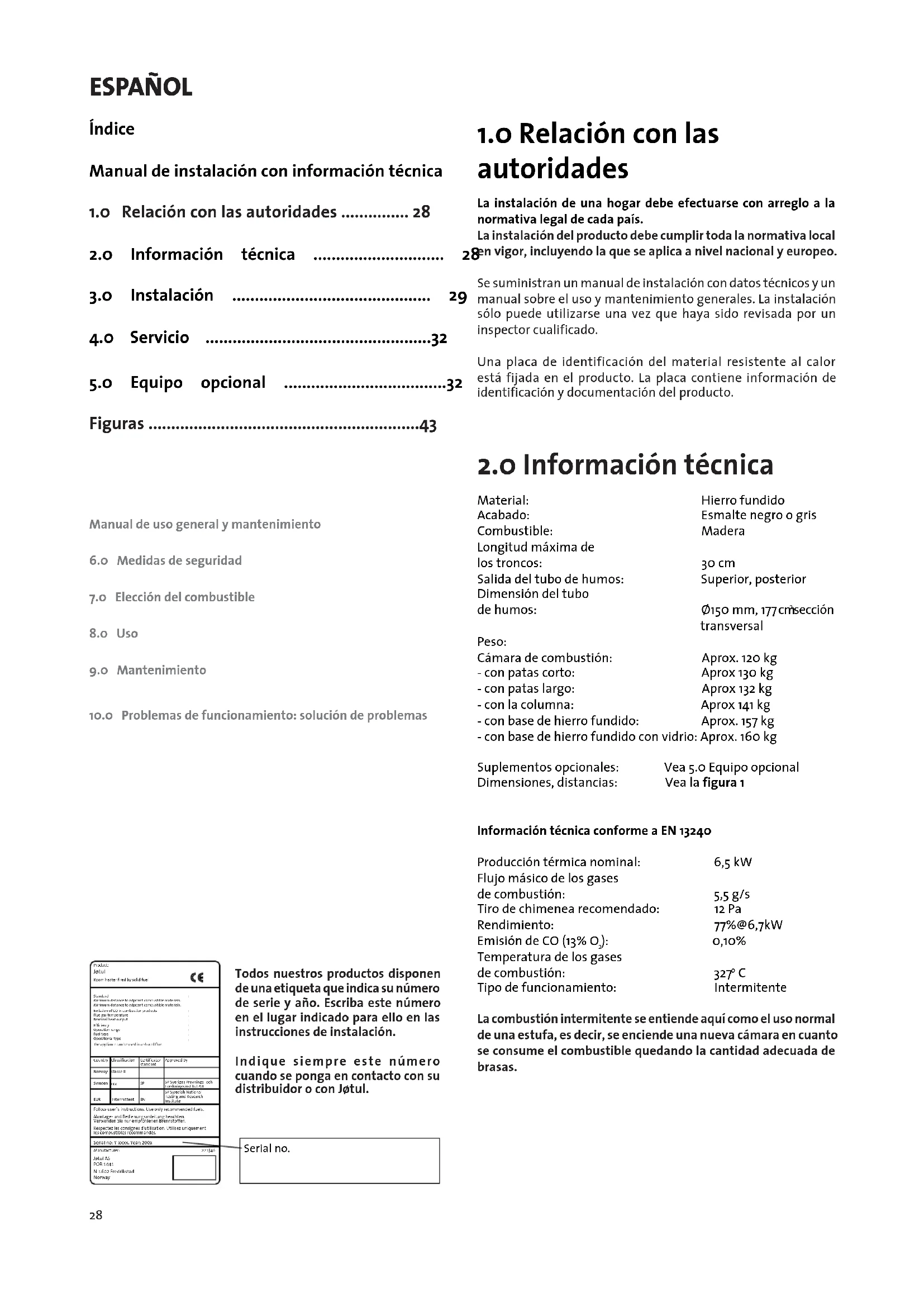

MANUAL DE USUARIO F 272 Jøtul

ES - Instrucciones para instalación en información técnica 28

ES - Antes de proceder a su uso, lea atentamente el manual de uso y mantenimiento generales.

Manual de instalación con información técnica

1.0 Relación con las autoridades ..... 28
2.0 Información técnica ......
3.0 Instalación 29
4.0 Servicio 32
5.0 Equipo opcional 32

Figuras 43

Manual de uso general y mantenimiento

6.0 Medidas de seguridad
7.0 Elección del combustible
8.0 Uso
9.0 Mantenimiento
10.0 Problemas de funcionamiento: solución de problemas

Todos nuestros productos disponen de una etiqueta que indica su número de serie y año. Escriba este número en el lugar indicado para ello en las instrucciones de instalación.

Indique siempre este número cuando se ponga en contacto con su distribuidor o con Jøtul.

Serial no.

1.0 Relación con las autoridades

La instalación de una hogar debe efectuarse con arreglo a la normativa legal de cada país.

La instalación del producto debe cumplir toda la normativa local en vigor, incluyendo la que se aplica a nivel nacional y europeo.

Se suministran un manual de instalación con datos técnicos y un manual sobre el uso y mantenimiento generales. La instalación sólo puede utilizarse una vez que haya sido revisada por un inspector cualificado.

Una placa de identificación del material resistente al calor está fijada en el producto. La placa contiene información de identificación y documentación del producto.

2.0 Información técnica

Material:	Hierro fundido
Acabado:	Esmalte negro o gris
Combustible:	Madera
Longitud máxima de los troncos:	30 cm
Salida del tubo de humos:	Superior, posterior
Dimensión del tubo de humos:	150 mm, 177 cm ^2 sección transversal

Peso:

Cámara de combustión:	Aprox. 120 kg
- con patas corto:	Aprox 130 kg
- con patas largo:	Aprox 132 kg
- con la columna:	Aprox 141 kg
- con base de hierro fundido:	Aprox. 157 kg
- con base de hierro fundido con vidrio:	Aprox. 160 kg

Suplementos opcionales:	Vea 5.0 Equipo opcional
Dimensiones, distancias:	Vea la figura 1

Información técnica conforme a EN 13240

Producción térmica nominal:	6,5 kW
Flujo másico de los gases
de combustión:	5,5 g/s
Tiro de chimenea recomendado:	12 Pa
Rendimiento:	77%@6,7kW
Emisión de CO (13% O_2 ):	0,10%
Temperatura de los gases
de combustión:	327°C
Tipo de funcionamiento:	Intermitente

La combustión intermitente se entiende aquí como el uso normal de una estufa, es decir, se enciende una nueva cámara en cuanto se consume el combustible quedando la cantidad adecuada de brasas.

Madera

Jøtul F 270 tiene una producción de calor nominal de 6,5 kW. Esto es equivalente al consumo de aproximadamente 2,0 kg de madera de buena calidad por hora. El tamaño de los troncos debe ser:

Astillas:

Longitud: 20-30 cm

Diámetro: 2-5 cm

Cantidad por fuego: 6-8 trozos

Leña (troncos partidos):

Longitud: ca 25 cm

Diámetro: Aprox. 8 cm

Intervalos de adición de madera: cada 45 minutos

aproximadamente

Tamaño del fuego: 1,5 kg

Cantidad por carga: 3 piezas

La emisión de calor nominal se alcanza cuando el respiradero de inyección de aire está abierto aproximadamente el 50% (figura 10A) y el asa de la válvula de encendido está sacada aproximadamente 1-2 cm (figura 10B).

3.0 Instalación

3.1 Suelo

Cimientos

Es necesario asegurarse de que los cimientos se corresponden con el tamaño de la estufa. Consulte «2.0 Información técnica» para conocer las especificaciones de peso. Se recomienda la retirada del suelo que no esté sujeto a los cimientos —el llamado suelo flotante— durante la instalación.

Protección de suelos de madera

Si la estufa se va a instalar en un suelo de madera, cubra el suelo de debajo y delante de la estufa con una placa de metal o de otro material incombustible. El grosor mínimo recomendado es 0,9 mm.

Si el suelo de debajo de la estufa está revestido de un material combustible, como linóleo, alfombras, etc, debe retirarlo.

Requisitos de protección del suelo combustible de delante de la estufa

La placa frontal debe cumplir la normativa legal nacional.

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los requisitos de la instalación.

3.2 Paredes

Distancia a paredes de material combustible – vea la figura 1.

Puede utilizar la estufa con un tubo de humos sin aislamiento siempre que las distancias a pareces de material combustible sean las que se muestran en la figura 1.

Distancia a paredes cubiertas por un muro cortafuegos

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los requisitos de la instalación.

Requisitos del muro cortafuegos

El muro cortafuegos debe tener un grosor mínimo de 100 mm y estar hecho de ladrillo, hormigón armado u hormigón ligero. Pueden utilizarse otros materiales y estructuras que cuenten con la documentación correcta.

Distancia a paredes incombustibles

Por incombustible se entiende un muro que no sea de carga y esté hecho de albañilería u hormigón continuo.

Póngase en contacto con el organismo local regulador de la construcción para informarse sobre las restricciones y los requisitos de la instalación.

3.3 Techo

Entre la estufa y el techo combustible debe mediar una distancia mínima de 1.000 mm.

3.4 Chimeneas y tubos de humos

• La estufa se puede conectar a una chimenea y a un tubo de humos aprobados para estufas de combustibles sólidos con las temperaturas de los gases de combustión que se detallan en la sección «2.0 Información técnica».
• La sección transversal de la chimenea debe ser al menos tan grande como la del tubo de humos. Para ver la sección transversal adecuada de la chimenea, consulte la sección «2.0 Datos técnicos».
• Si la sección transversal de la chimenea es suficientemente grande, se pueden conectar varias estufas de combustibles sólidos a la chimenea.
• La conexión a la chimenea debe realizarse de acuerdo con las instrucciones de instalación del proveedor de la chimenea.
• Antes de hacer el orificio en la chimenea, se debe efectuar una instalación de prueba de la estufa para marcar correctamente la posición de ésta y del orificio. Para ver las dimensiones mínimas, consulte la figura 1.
• Compruebe que el tubo de humos alcanza la chimenea.
• Utilice un codo de tubo de humos con una trampilla de deshollinado que permita deshollinar el tubo.

Es particularmente importante que los empalmes tengan cierta flexibilidad para evitar que la instalación se mueva y se produzcan fisuras. Nota: es muy importante que los empalmes estén correctamente sellados para que el producto funcione correctamente.

El tiro de la chimenea; consulte también «2.0 Datos técnicos». Si el tiro es demasiado fuerte, puede instalar y utilizar un regulador de salida de humos para controlarlo.

3.5 Montaje previo a la instalación

Nota: antes de comenzar la instalación, compruebe que la estufa no presenta daños.

La estufa pesa mucho, por lo que necesitará ayuda para levantarla e instalarla.

• El producto estándar se entrega en dos cajas. Una contiene la estufa y la otra las patas opcionales cortas, largas o de columna.
• Una vez haya desembalado el producto, retire la parilla y la protección térmica.
• Retire la placa superior y la rejilla de aire y la cazoleta.
• Retire la pantalla térmica posterior (acero fundido). Esta placa está fijada con tres tornillos, dos arriba y uno abajo. Vea la figura 9A.
• Compruebe que el producto no presenta daños visibles y que los mandos de regulación funcionan.
• Despliegue el embalaje de cartón y coloque la bandeja de madera sobre él. Coloque la estufa cuidadosamente sobre su parte posterior.

Jøtul F 271/F 272 - Instalación de las patas

1. Desatornille los tornillos que están atornillados en las esquinas de la estufa y fije las patas a los tornillos como se muestra en la figura 2A.
2. Fije el refuerzo entre las patas traseras (vea la figura 3A).
3. El suelo debe protegerse del calor del producto con la pantalla térmica provista. Fijela a los cuatro tornillos como se muestra en la figura 4
4. Con la ayuda de otra persona, levante el producto cuidadosamente.
5. Ajuste el producto con los 4 tornillos de ajuste que se encuentran en las esquinas (vea la figura 3B).
6. Vuelva a colocar la pantalla térmica posterior (acero fundido) colgándola en primer lugar de los tornillos superiores. Levántela ligeramente y, a continuación, bájela hasta el tornillo inferior.
7. Vuelva a colocar la placa superior con la rejilla de aire y la cazoleta.

Jøtul F 273 - Fijación de la columna

1. La columna está formada por 4 piezas, el pie de la columna, 2 piezas de la columna y una cámara de aire.
2. Una las secciones de la columna mediante 2 tornillos M8 x 25 y 2 tornillos M6 x 25, como se muestra en la figura 5A.
3. Fije la columna al soporte para las patas con 4 tornillos (M8 x 25); consulte la figura 5B-6B.

Plato giratorio

Si va a instalar el plato giratorio, debe hacerlo antes de fijar la placa base a la estufa. Consulte las instrucciones de instalación que se proporcionan con el plato giratorio.

1. Fije la columna a la placa base de la estufa con 4 tornillos (M8 x 20) (vea la figura 5C) Las junturas de la columna deben estar orientadas hacia los laterales del producto, y la toma de aire exterior debe estar orientada hacia delante (vea de la sección «Suministro de aire exterior a través de la base»).
2. Con la ayuda de otra persona, levante el producto cuidadosamente.
3. Ajuste el producto con los 4 tornillos de ajuste que se encuentran en las esquinas (vea la figura 6A).
4. Vuelva a colocar la pantalla térmica posterior (acero fundido) colgándola en primer lugar de los tornillos superiores. Levántela ligeramente y, a continuación, bájela hasta el tornillo inferior.
5. Coloque la placa superior en su sitio con la rejilla de aire y la cazoleta.

Jøtul F 274 – Base de hierro fundido

1. Desatornille los tornillos que están atornillados en las esquinas de la estufa y fije las patas a los tornillos como se muestra en la figura 2A.
2. El suelo debe protegerse del calor del producto con la pantalla térmica provista. Fíjela a los cuatro tornillos como se muestra en la figura 4.
3. Con la ayuda de otra persona, levante el producto cuidadosamente.
4. Ajuste el producto con los 4 tornillos de ajuste que se encuentran en las esquinas (vea la figura 3B).
5. Vuelva a colocar la pantalla térmica posterior (acero fundido) colgándola en primer lugar de los tornillos superiores. Levántela ligeramente y, a continuación, bájela hasta el tornillo inferior.
6. Vuelva a colocar la placa superior con la rejilla de aire y la cazoleta.

Si se utiliza el suministro de aire por el respiradero de aire externo, conecte un tubo flexible, de ∅ 100 mm, al respiradero de aire externo (Fig. 4C) del producto en este paso.

Instalación con suministro de aire externo

1. Empuje la palanca del respiradero de aire externo hacia delante (Fig. 10 A).
2. Sujete el tubo flexible al respiradero de aire externo con una abrazadera. Nota: Compruebe que el tubo flexible sea suficientemente largo, para que no sean necesarias juntas.
3. Empuje la base de hierro fundido hacia la cámara de combustión y, al mismo tiempo, pase el tubo de aire externo por la pata y, si es necesario, por la abertura en el extremo posterior de la base de hierro fundido.
4. Fije la base a la cámara de combustión con los 4 tornillos (M8 x 30 mm) que encontrará en la bolsa de tornillos.
5. Con ayuda de otra persona, levante cuidadosamente el producto y colóquelo en la posición correcta sobre el suministro de aire externo.
6. Si es necesario, ajuste la altura del producto con los tornillos de ajuste que hay debajo de la pata (Fig. 3B).

Instalación sin suministro de aire externo

1. Fije la base a la cámara de combustión con los 4 tornillos (M8 x 30 mm) que encontrará en la bolsa de tornillos.
2. Con la ayuda de otra persona, levante con cuidado el producto.
3. Si es necesario, ajuste la altura del producto con los tornillos de ajuste que hay debajo de la pata (Fig. 3B).

Jøtul F 275 – Base de hierro fundido con puerta de vidrio (Fig. 15 y 16)

1. El suelo debe protegerse del calor del producto con la pantalla térmica provista. Fijela a los cuatro tornillos como se muestra en la figura 4.
2. Monte la base de hierro fundido según lo indicado en «Jøtul F 274 – Base de hierro fundido».
3. Fije la bisagra de la puerta de vidrio a la base con los tornillos M6 x 20 mm que encontrará en la bolsa de tornillos para la puerta (Fig. 15 A).
4. Inserte el muelle entre los orificios roscados y la bisagra antes de apretar los tornillos (Fig. 15 B).
5. Atornille bien el otro extremo del muelle en posición (Fig. 16 A).
6. Monte el regulador de tiro en el interior de la puerta en el centro (Fig. 16 D). Nota: la distancia entre la puerta y la base debe ser uniforme para que la puerta cuelgue recta. Si es necesario, ajuste la puerta apretando o aflojando los dos tornillos (Fig. 16 C).

Suministro de aire exterior

En la estufa F 270, el suministro de aire exterior puede hacerse directamente a través de la base, o a través del tubo de alimentación flexible que va desde el exterior, o desde la chimenea, al tubo de conexión del producto.

Suministro de aire exterior a través de la base

• Haga una marca en el lugar en el que vaya a colocar el producto y perfore el suelo para introducir el tubo de aire exterior.
• Perfore la abertura de la parte posterior de la columna desde el interior (figura 5A), e instale el canal de aire como se muestra en la figura 7A.

Suministro de aire directamente desde el exterior o desde la chimenea mediante respiraderos.

- Fije el tubo flexible de ∅ 100 mm directamente al tubo de conexión de la estufa (figura 5C-B) con la abrazadera para manguera y fijelo a la salida de la pared o a la chimenea. Debe considerar previamente si el producto va a girar o no, porque de ello dependerá la longitud del tubo.

- Con la ayuda de otra persona, levante el producto cuidadosamente.

Montaje del tubo de humos

El producto viene equipado de fábrica con la salida de humos instalada para la toma del tubo de humos superior. Si desea que el tubo salga de la parte posterior del producto, haga lo siguiente:

• Retire la placa superior.
• Retire la pantalla térmica posterior (acero fundido). Esta placa está fijada con tres tornillos, dos arriba y uno abajo. Vea la figura 9.
• Con un martillo de cabeza redonda, golpee el corte de la pantalla térmica desde el interior.
• Retire la tapa y la salida de humos (figura. 8) y fije éstas.
• Vuelva a colocar la pantalla térmica posterior (acero fundido) colgándola en primer lugar de los tornillos superiores. Levántela ligeramente y, a continuación, bajela hasta el tornillo inferior.
• Ponga el tubo de humos en la salida de humos y séllelos bien con una junta.

Nota: es importante que las juntas/tubos de humos estén correctamente sellados. Las fugas de aire pueden impedir que el tubo de humos funcione correctamente.

3.6 Control de los mandos (figura 10)

Tras instar el producto, compruebe siempre que los mandos de control se mueven con facilidad y funcionan correctamente. Jøtul F 270 está equipada con los siguientes mandos:

Respiradero figura 10A

Posición izquierda: cerrado

Posición derecha: abierto

Respiradero de encendido, figura 10B)

Pulsado: cerrado

Sin pulsar: abierto

Parrilla oscilante, figura 10 B

El asa derecha se pulsa hacia adentro y hacia afuera.

Asa de la puerta, figura 10 C

se abre tirando del asa hacia afuera.

3.7 Retirada de la ceniza

Jøtul F 270 está equipado con una bandeja que facilita la eliminación de cenizas.

• Retire sólo la ceniza cuando la estufa esté fría.
• Empuje o tire del asa de la rejilla de ceniza o del respiradero de encendido varias veces para que la ceniza caiga a la bandeja de ceniza.
• Tire de la bandeja de ceniza y vaciela en un contenedor incombustible.
• Lo apropiado es dejar un poco de ceniza en el fondo de la estufa como capa protectora.

Por lo demás, consulte las instrucciones de manipulación de la ceniza en el apartado «6.1 Medidas de prevención de incendios» del manual de uso y mantenimiento generales.

ESPAÑOL

4.0 Servicio

Advertencia: la modificación no autorizada del producto es ilegal. Utilice únicamente repuestos originales.

4.1 Sustitución del deflector/ deflector de escape, figuras 11 y 12

• Las placas deflectoras se apoyan, en los laterales, sobre las ranuras (11 A) y, en la parte posterior, sobre el quemador (11 B). Levante el borde frontal de la placa deflectora, tire hacia la derecha, baje el borde izquierdo y retírelo.
• El deflector de escape, de acero fundido, que está situado sobre la placa deflectora, se apoya sobre dos tornillos en la parte frontal (12A) y sobre el surco que está junto a la salida de humos posterior (12B). Levante ligeramente el deflector de escape, tire hacia afuera, inclínelo ligeramente y retírelo.
• Para volver a montar las piezas, siga el mismo procedimiento pero a la inversa.

4.2 Cambio de los quemadores/placa base, figura 13

• En primer lugar, quite las placas deflectoras como se explicó anteriormente.
• Retire los quemadores laterales (A) levantándolos ligeramente hacia delante. Desplácelos hacia el centro, levántelos y retírelos. (Nota: tenga en cuenta que el uso de herramientas puede dañar las placas de vermiculita).
• Desatornille el tornillo del quemador posterior (B), levántelo y retírelo.
• A continuación, levante la rejilla (C) y la placa base (D) y retírelas.
• Para volver a instalarlos, realice este mismo procedimiento pero a la inversa.
• Al volver a instalar la rejilla y la placa base, asegúrese de que la pestaña que mueve la rejilla de fuego está ensartada en la ranura del borde derecho de la placa base y en el surco de la rejilla de fuego. (Vea la figura 14)

5.0 Equipo opcional

5.1 Conjunto giratorio - n° cat. 350997

Las instrucciones de ensamblaje se proporcionan con el producto

5.2 Decoración

Decoración de estealita, superior n° cat. 350949

Decoración de cristal, placa superior n° cat. 350946

Decoración de cristal, laterales n° cat. 350947

Las instrucciones de ensamblaje se proporcionan con el producto

Decoración de cristal, puerta n° cat. 350948

Las instrucciones de ensamblaje se proporcionan con el producto

Conjunto de puerta de vidrio para Jøtul F 275 n° cat. 361003

Decoración de estealita completo para Jøtul F273 n° cat. 361007

Decoración de estealita completo para Jøtul F274 n° cat. 361008

Placa superior de estealita, 50 mm completo n° cat. 361009

Escudos térmicos para saponita (Jøtul F 273 / Jøtul F 274)- n° cat. 224042

ITALIANO

Indice

Peso approssimativo:
