Tipo de producto	Plancha con estación de vapor (central de vapor)
Marca	AEG
Modelo	DBS 5591
Alimentación	220-240 V ~ 50/60 Hz
Potencia	2400 W
Capacidad del depósito de agua	1,0 litro
Peso neto	Aproximadamente 3,3 kg
Función de vapor	Chorro de vapor, vapor vertical, planchado a vapor continuo
Apagado automático	Sí, después de 20 minutos de inactividad
Ajuste de temperatura	Electrónico mediante botón SET, con pantalla y testigo luminoso
Filtro antical	Sí, cartucho reemplazable (vida útil de aproximadamente 18 litros de agua)
Planchado sin vapor	Posible
Seguridad	Superficie caliente (advertencia), apagado automático, seguridad infantil (no dejar sin vigilancia)
Mantenimiento y limpieza	Limpiar la suela con un paño ligeramente húmedo; no sumergir en agua
Uso previsto	Doméstico, para planchar prendas y textiles

Preguntas frecuentes - DBS 5591 AEG

¿Cómo llenar el depósito de agua?

Presione el botón RELEASE debajo del depósito de agua para extraerlo. Retire el cartucho del filtro antical, luego llene el depósito hasta la marca máxima (1,0 litro). Vuelva a colocar el cartucho y coloque el depósito en la base hasta que oiga un 'clic'.

¿Cómo usar la función de vapor vertical?

Cuelgue la prenda en una percha y sostenga la plancha a unos 5-15 cm de la tela. Presione el botón de chorro de vapor (1 o 10) en posición vertical. Atención: nunca dirija el vapor hacia personas, riesgo de quemaduras.

¿Qué significa el parpadeo rápido del testigo azul?

El parpadeo rápido indica que la temperatura de la plancha aún es demasiado alta en comparación con el ajuste seleccionado. Espere a que el testigo deje de parpadear y suene un pitido antes de planchar, para no quemar la ropa.

¿Cómo reemplazar el cartucho del filtro antical?

Apague y desenchufe el aparato. Retire el depósito de agua, quite el cartucho usado. Inserte un cartucho nuevo, llene el depósito hasta el máximo, luego vuelva a colocarlo. Espere unos minutos antes de encender para que el cartucho se sature de agua.

¿Qué tipo de agua usar?

Use solo agua del grifo o agua destilada. No use nunca agua de batería, de secadora, ni agua con aditivos como almidón, perfume o suavizante, ya que dañaría el aparato.

¿Cómo ajustar la temperatura?

Use el botón selector SET (11) para elegir la temperatura adecuada para la tela (consulte la tabla en el manual). El testigo azul parpadea lentamente durante el calentamiento. La temperatura de funcionamiento se alcanza cuando el testigo deja de parpadear y suena un pitido.

¿Qué hacer en caso de ruido anormal de la bomba?

Un ruido fuerte de la bomba indica que el nivel de agua es demasiado bajo. Apague el aparato, desenchúfelo y llene el depósito de agua como se describe en la pregunta 1.

El aparato se apaga solo, ¿es normal?

Sí, la plancha está equipada con una función de apagado automático. Si no la usa durante 20 minutos, se apaga automáticamente. El testigo rojo parpadea. Para reactivarla, use el botón SET para ajustar la temperatura deseada.

¿Cómo limpiar la suela?

Desenchufe el aparato y déjelo enfriar completamente. Limpie la suela con un paño ligeramente húmedo. No use detergentes agresivos, cepillos metálicos ni objetos abrasivos. Nunca sumerja el aparato en agua.

¿Puedo dejar la plancha sin vigilancia?

No, nunca deje la plancha enchufada sin vigilancia, incluso con el apagado automático. Manténgala fuera del alcance de niños menores de 8 años. Desenchúfela después de cada uso.

MANUAL DE USUARIO DBS 5591 AEG

E Estación para planchar a vapor

I Sistema stirante a vapore

Instrucciones de servicio 25

Indicación de los elementos de manejo. ......Página 3

Instrucciones de servicio. ......Página 25

Eliminación ......Página 30

Italiano

Contenuto

Indicación de los elementos de manejo

Elementi di comando

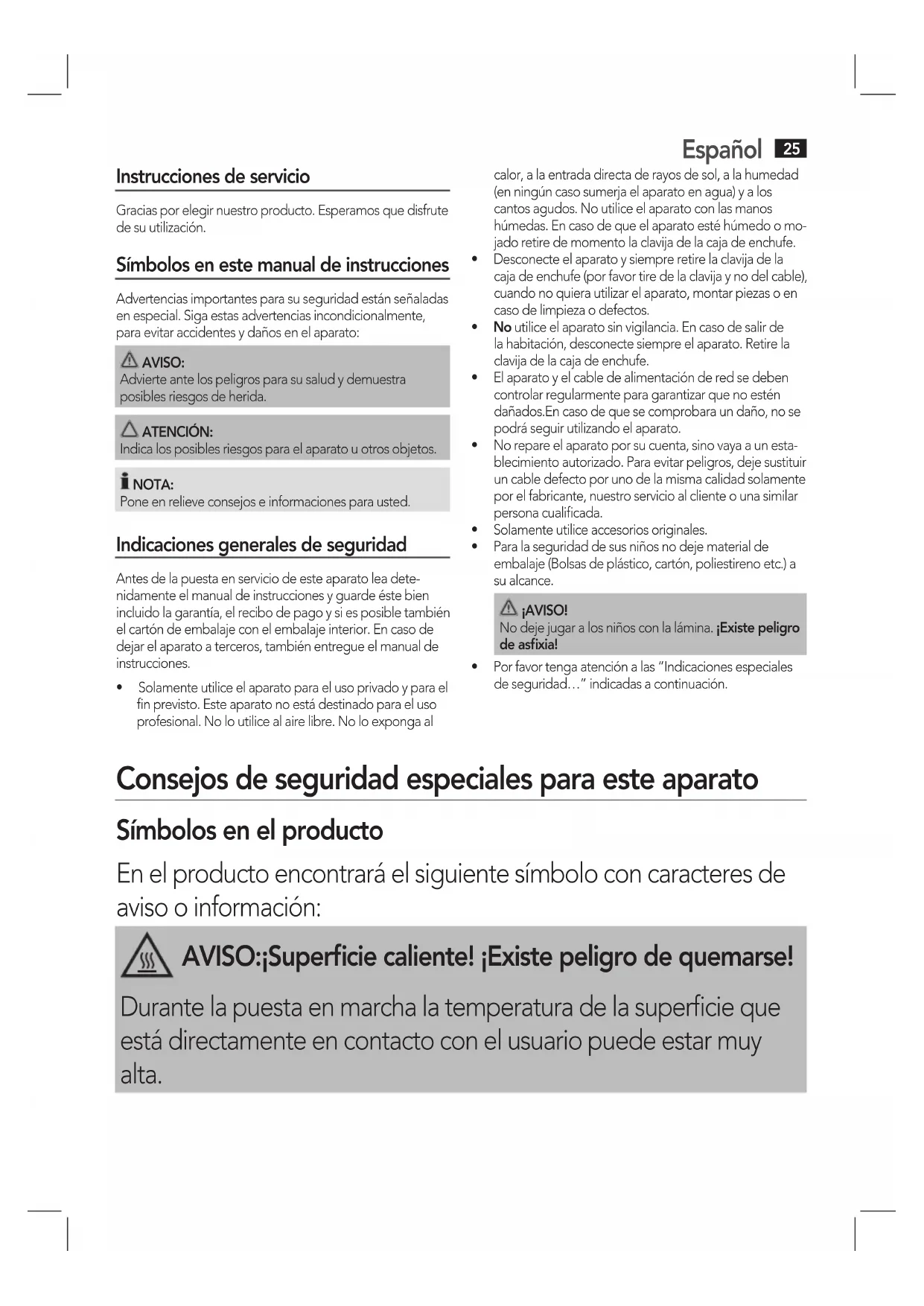

Instrucciones de servicio

Gracias por elegir nuestro producto. Esperamos que disfrute de su utilización.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Indicaciones generales de seguridad

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

- Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional. No lo utilice al aire libre. No lo exponga al

Español

calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mo-jado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.
• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• No repare el aparato por su cuenta, sino vaya a un establecimiento autorizado. Para evitar peligros, deje sustituir un cable defecto por uno de la misma calidad solamente por el fabricante, nuestro servicio al cliente o una similar persona cualificada.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

¡AVISO!

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

- Por favor tenga atención a las "Indicaciones especiales de seguridad..." indicadas a continuación.

Consejos de seguridad especiales para este aparato

Símbolos en el producto

En el producto encontrará el siguiente símbolo con caracteres de aviso o información:

AVISO:¡Superficie caliente! ¡Existe peligro de quemarse!

Durante la puesta en marcha la temperatura de la superficie que está directamente en contacto con el usuario puede estar muy alta.

26 Español

AVISO:

• La suela de la plancha se calienta muy rápido y necesita tiempo para enfriar. ¡Se ruega no tocarla!
• ¡En caso de que no utilizará la plancha, coloque ésta sobre la superficie para depositar! No la coloque verticalmente sobre cualquier otra superficie. Existe el riesgo de que la plancha se pueda deslizar.
• Elija una superficie estable para el soporte. La superficie debe estar nivelada y estable.Compruebe de nuevo la estabilidad de la superficie.
• Debe usar y colocar la plancha sobre una superficie estable y resistente al calor.
• Desconecte la plancha antes de llenar el depósito de agua.
• La plancha no se debe dejar sin vigilancia, mientras que esté conectada a la red.
• No use la plancha si ha caído, tiene daños visibles o presenta fugas.
• Mientras que la plancha está encendida y mientras se enfría, tanto la plancha como su cable de alimentación deben estar fuera del alcance de niños menores de 8 años.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos si se les supervisa o si han recibido instrucciones acerca de su utilización de manera segura y entienden los peligros relacionados.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento no los podrán realizar los niños sin supervisión.
• Llene el depósito sólo hasta la marcación máxima. ¡No sobrelle-nar! Máx. cantidad de llenado de agua: 1,0 litro.

- ¡No doble el tubo flexible (2) de unión!

Uso específico

Este aparato se ha diseñado para planchar ropa y textiles.

Se ha fabricado para el uso doméstico.

Cualquier otro uso se considerará no indicado y podrá ocasionar daños materiales o incluso lesiones personales.

Indicación de los elementos de manejo

1 Emisor de vapor
2 Tubo flexible de unión
3 Cable de alimentación
4 Base
5 Superficie de apoyo para la plancha
6 Desbloqueo para asa "UNLOCK"
7 Depósito de agua con filtro de cal
8 Asa
9 Bloqueo para vapor continuo
10 Emisor de vapor
11 Selector SET
12 Luz de control
13 Pantalla de selección de temperatura
14 Cartucho del filtro anti cal

sin imagen

Botón a RELEASE debajo del depósito de agua. Desbloqueo del depósito de agua

Indicaciones de uso

Desembalar

• Retire posibles láminas de protección y pegatinas de la suela de la plancha.
• Por favor desenrolle el cable por completo.

Conexión eléctrica

• Asegúrese que la tensión del aparato (vea la placa del tipo) coincida con la tensión de red.
• Sólo conecte el enchufe con un receptáculo aislado de tierra de 230 V \~ 50 Hz debidamente instalado.

Requisitos de potencia

El equipo puede tener una potencia de 2400 W. Con este consumo nominal es recomendable utilizar un cable de alimentación separado con una protección por medio de un conmutador 16 A.

ATENCIÓN: SOBRECARGA!

• Si utiliza cables alargadores, deberían tener un diámetro de al menos 1,5 mm ^2 .
• No utilice enchufes múltiples, como este equipo es demasiado potente.

Encendido y apagado

Encendido: Conecte el enchufe de red a una toma de corriente segura y correctamente instala de 230 V\~ 50 Hz. El aparato se conecta inmediatamente a modo funcionamiento indicado por la luz de control roja en la pantalla.

Apagado: Pulse el botón selector SET (11) repetidamente hasta que la luz de control roja aparezca en la pantalla. Desenchufe de la toma de corriente. La luz de la pantalla se apagará.

Función de desconexión automática

El aparato dispone de función de desconexión automática.

• Si no se utiliza el centro de planchado, se desconectará transcurridos 20 minutos. La luz de control roja parpadea en la pantalla.
• Utilice el selector SET (11) para restaurar la temperatura deseada, si quiere seguir planchando.

Función del asa (8)

El asa acoplada a la base sirve para transportar el aparato cuando el enchufe se ha sacado de la toma de corriente.

• Para transportar el aparato, levante el asa hasta que se enganche (Fig. A). Se escuchará un "clic" que confirma que el asa se ha bloqueado. Puede utilizar el asa para transportar el aparato.
• Para soltar el bloqueo del asa, oprima ambos botones "UNLOCK" (6) al mismo tiempo y baje el asa (Fig. B).

Ajuste de temperatura electrónico mediante el selector SET (11)

• Siga las instrucciones de planchado de la etiqueta de la prenda.
• Seleccione la posición de temperatura según la tabla siguiente.
• Gire las prendas de lana para evitar puntos brillantes en el tejido debidos al planchado con vapor. Además, extienda un trapo de algodón sobre el tejido.
• Las instrucciones de la tabla solamente se refieren a tejidos sin tratamiento de superficie adicional (brillo, tintado, arrugado, etc.). Seleccione una posición de temperatura inferior para tejidos con tratamientos de superficie y plánchelos del revés.
• Pulse el botón selector SET (11) para ajustar la temperatura deseada.

28 Español

Pantalla
Tejido Sintéti-cosSedaNylonAcrílicosAcetato	Lana Poliéster	Rayón AlgodónLino	Rayón AlgodónLino
temperatura	Baja Media	Alta Máxima
Símbolo en la etiqueta de la prenda	• ••	••• •••
Instrucciones de planchado	Planchado sin vapor del revés	Plancha a vapor con un paño	Planchar cuando está todavía húmedo	Planchado con vapor
Selección de vapor	—

i NOTA:

La plancha se calienta más rápidamente de lo que se enfría. Comience a planchar con la posición de temperatura más baja.

ATENCIÓN:

Cuando cambie de una temperatura superior a una inferior el indicador azul comenzará a parpadear rápidamente. Indica que la temperatura es demasiado elevada para la posición elegida. No chamusque su ropa. Siga planchando cuando el indicador azul deje de parpadear y se emita una señal acústica.

Depósito de Agua (7)

• El depósito de agua tiene un mango abajo, por lo que se puede sacarlo.
• El tapón del depósito de agua asimismo es el cartucho del filtro de cal. Saque el cartucho del filtro de cal para rellenar agua. Con esto, proceda tal y como se describe en "¿Como rellenar el agua durante la utilización?".
• El contenido del depósito es de 1,0 litros.
• Las luces del tanque se encenderán cuando el enchufe se inserte en la toma de corriente. Esto indica que el aparato está listo para planchar con vapor cuando el cartucho del filtro anti cal y el depósito de agua se han colocado correctamente.

Agua

Solamente utilice agua del grifo o agua destilada.

Agua de batería, agua de la secadora de ropa y agua con aditivos (como almidón, perfume, suavizantes u otros químicos) no se debe llenar en el depósito de agua.

El aparato se podría estropear, ya que se podrían originar residuos en el depósito de vapor. Estos residuos, al escapar de las aberturas de salida de vapor, podrían ensuciar la ropa preparada para planchar.

Manejo

Antes del primer uso

• Limpie la suela de la plancha con un paño levemente humedecido.
• Para eliminar antes del primer uso todos los residuos, planche varias veces sobre un paño viejo pero limpio.

Planchar sin vapor

i NOTA:

Seleccione la ropa por temperaturas de planchar.

• Si el asa estuviera todavía en la posición de transporte, retire el bloqueo tal y como se ha descrito anteriormente en "Función del asa".
• Deposite la plancha sobre la superficie de apoyo (5).
• Introduzca la clavija en una caja de enchufe con tomatierra 230 V\~, 50 Hz e instalada por la norma.
• Utilice el selector SET (11) para ajustar la temperatura. Si tiene ropa delicada para planchar, empiece con la temperatura más baja.

i NOTA:

• La temperatura seleccionada se ilumina en azul y parpadea lentamente. La plancha se calienta. La temperatura de funcionamiento se alcanza tan pronto como la pantalla azul deja de parpadear y suena un pitido. Ahora puede comenzar a planchar.
• La plancha se mantiene electrónicamente a temperature constant. Si el indicador azul en la pantalla parpadea, el aparato está en proceso de calentamiento.
• Si el indicador azul parpadea rápidamente en la pantalla, la temperatura para la posición de ajuste es todavía demasiado alta. No queme la colada. Siga planchando solamente si el indicador azul deja de parpadear y se oye un pitido.

Después de utilizar, pulse el selector SET (11) repetidamente hasta que la luz de control roja parpadee en la pantalla. Desenchufe de la toma de corriente.

Planchar al vapor

AVISO:

La plancha emite una gran cantidad de vapor caliente. Existe el peligro de quemaduras.

ATENCIÓN:

• Si plancha con vapor, observe que el depósito siempre esté lleno de manera suficiente. Un funcionamiento sin agua daña el aparato.
• El cartucho filtro de cal tiene que estar siempre en el depósito de agua, también al utilizar agua destilada.

Español

ATENCIÓN: PUESTA EN SERVICIO:

Prosiga como sigue:

• Llene el depósito sólo hasta la marcación máxima. ¡No sobrellenar!
• Cierre el depósito de agua y métalo otra vez en la base.
• Conecte la estación base con un receptáculo aislado de tierra de 230 V\~/50 Hz.
• Si el asa está todavía en la posición de transporte, suelte el bloqueo según lo descrito en "Función del asa".
• Utilice el selector SET (11) para ajustar la temperatura. Consulte la tabla anterior.
• Espere hasta que la suela de la plancha esté caliente. La temperatura de funcionamiento se alcanza tan pronto como el indicador azul deja de parpadear y se oye un pitido.
• Oprima el botón de chorro de vapor (1) durante al menos 1/2 minuto. Como alternativa, puede retirar el bloqueo (9) para bloquear el botón del chorro de vapor (10). Este tiempo se necesita, para que el vapor llegue a la plancha. Con esto se producirá un ruido ligeramente más fuerte.

NOTA PARA PLANCHAR AL VAPOR:

• La posición a no está pensada para el planchado con vapor (ver tabla).
• La cantidad de vapor se controla electrónicamente. Está basada en la temperatura de planchado
• La temperatura se planchado se controla electrónicamente durante el uso. El dispositivo se está calentando cuando el indicador azul de la pantalla comienza a parpadear lentamente.

Después de utilizar, pulse el selector SET (11) repetidamente hasta que la luz de control roja parpadee en la pantalla. Desenchufe de la toma de corriente.

Función de vapor vertical (Vertical Steam)

Eso permite utilizar la función "Íde vapor" en posición vertical. Esta función se puede utilizar para eliminar arrugas de cortinas o de prendas que estén colgadas.

AVISO:

Nunca dirija la expulsión de vapor a personas. Existe el peligro de quemaduras.

Para esto cuelgue la ropa en una percha y acerque la plancha aproximadamente 5-15 cm.

¿Como rellenar el agua durante la utilización?

Rellene agua antes de que el depósito sea vacío. Un ruido fuerte de la bomba durante el funcionamiento indica que el nivel de agua es demasiado bajo.

• Deposite la plancha sobre la superficie de apoyo (5).
• Pulse el selector SET (11) repetidamente hasta que la luz de control roja parpadee en la pantalla.

• Retire la clavija de red de la caja de enchufe.
• Para retirar el depósito de agua pulse la botón RELEASE debajo del depósito de agua. (Fig. C).
  • Retire el cartucho filtro de cal. (Fig. D).
• Llene el depósito hasta la marcación máxima. (Fig. E). ¡No lo sobrellene!
• Introduzca de nuevo el cartucho filtro de cal y vuelva a empujar el depósito en la base. (Fig. F + G). Un "clic" confirmará que el depósito de agua se ha colocado
  • correctamente.
• Continúe con el proceso de planchado.

NOTA:

Las luces del tanque se encenderán cuando el enchufe se inserte en la toma de corriente. Si no se encienden, el cartucho del filtro anti cal o el depósito del agua no se han colocado correctamente. Compruebe la posición de ambos.

Finalizar el funcionamiento

• Pulse el selector SET (11) repetidamente hasta que la luz de control roja parpadee en la pantalla. Retire la clavija de red de la caja de enchufe. La luz de la pantalla se apaga.
  • Vacíe el depósito de agua.
• Deje que se enfríe el aparato, antes de guardarlo.

Filtro antical

Su estación para planchar al vapor está equipada con un filtro antical. El cartucho del filtro antical se gasta después de filtrar aproximadamente 18 litros de agua, esto depende de la dureza del agua. Éste pierde entonces su eficacia teniendo que reemplazarlo.

• Apague el aparato.
• Desconecte el enchufe de la red eléctrica.
  • Retire el depósito de agua.
  • Retire el cartucho del filtro antical.
• Llene el depósito hasta la marca máxima. No lo llene demasiado.
• Inserte un nuevo cartucho de filtro antical.
• Antes de encender el aparato, espere unos minutos hasta que el nuevo cartucho de filtro esté lleno de agua.

NOTA:

Si no dispone de un nuevo cartucho antical, puede seguir planchando con el cartucho usado y agua destilada.

30 Español

Limpieza

AVISO:

• ¡Antes de la limpieza retire siempre la clavija de red de la caja de enchufe!
• ¡Espere hasta que el aparato se haya enfriado por completo!
• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos.

• Los niños no realizarán la limpieza sin supervisión.
  • Limpie la carcasa con un paño seco.

• Liempe la suela y la superficie para depositar con un paño levemente humedecido.
• El agua restante se puede quedar en el depósito de agua, pero se debería verter si se va a quedar durante más tiempo en el depósito de agua.

Reparación de averías

Avería Causa probable Acción		correctora
Equipo sin funcionamiento	Enchufe defecto Intente utilizar el equipo con otro enchufe.
	La luz de control roja se ilumina en la pantalla.	Seleccione la temperatura deseada para la plancha.
Durante el uso el equipo de repente no sigue funcionando	¿Está sobre-cargada la red eléctrica?	Controle el fusible doméstico
El indicador azul de la pantalla parpadea rápida-mente	Temperatura excesiva para la posición selec-cionada.	Espere a que la plancha se haya enfriado (el indicador azul deja de parpadear).
La iluminación del depósito no se enciende después de calentarlo y no se produce vapor.	El cartucho del filtro anti cal no está o se ha colo-cado incorrecta-mente.	Compruebe la posición del cartucho del filtro anti cal.
	El depósito de agua no se ha instalado correctamente.	Un "clic" confir-mará que el depósito de agua se ha colocado correctamente.

Avería Causa probable Acción		correctora
Ruido utilizando la función de vapor	El depósito está vacío.	Controle el depósito.Llene el depósito de agua.

Datos técnicos

Suministro de tensión: 220-240 V\~, 50/60 Hz

Consumo de energía: 2000-2400 W

Clase de protección: ....

Máxima cantidad de llenado del depósito de agua: ...1,0 Litro

Peso neto:....aprox. 3,3 kg

No reservamos el derecho de efectuar modificaciones técnicas.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una erronéa eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.
