MANUAL DE USUARIO FA 350 X1 SMEG

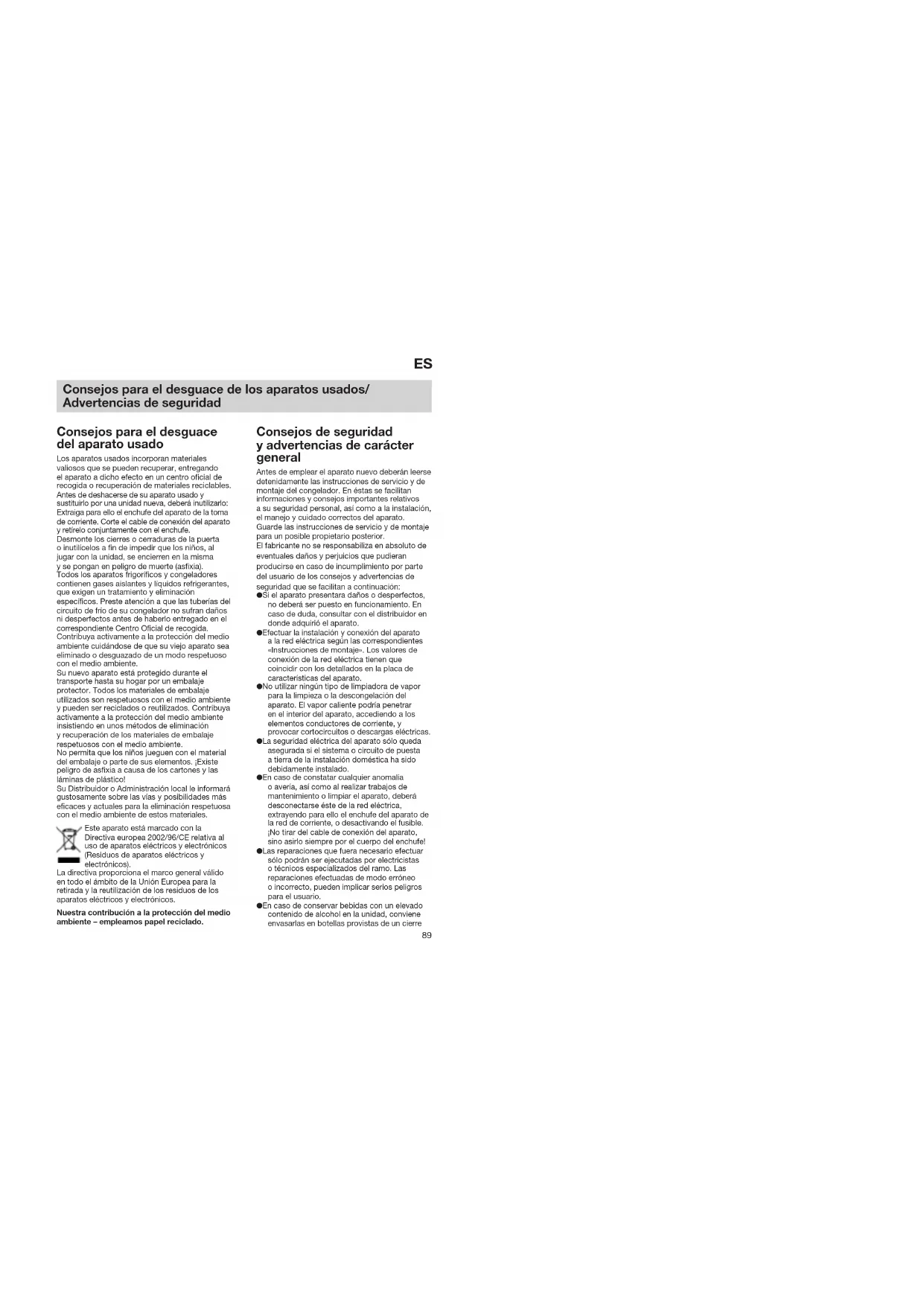

Consejos para el desguace de los aparatos usados/ Advertencias de seguridad Consejos para el desguace del aparato usado Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. Antes de deshacerse de su aparato usado y sustituirlo por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe. Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y se pongan en peligro de muerte (asfixia). Todos los aparatos frigoríficos y congeladores contienen gases aislantes y líquidos refrigerantes, que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frío de su congelador no sufran daños ni desperfectos antes de haberlo entregado en el correspondiente Centro Oficial de recogida. Contribuya activamente a la protección del medio ambiente cuidándose de que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. No permita que los niños jueguen con el material del embalaje o parte de sus elementos. ¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico! Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. Este aparato está marcado con la Directiva europea 2002/96/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Nuestra contribución a la protección del medio ambiente – empleamos papel reciclado. Consejos de seguridad y advertencias de carácter general Antes de emplear el aparato nuevo deberán leerse detenidamente las instrucciones de servicio y de montaje del congelador. En éstas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como a la instalación, el manejo y cuidado correctos del aparato. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior. El fabricante no se responsabiliza en absoluto de eventuales daños y perjuicios que pudieran producirse en caso de incumplimiento por parte del usuario de los consejos y advertencias de seguridad que se facilitan a continuación: ● Si el aparato presentara daños o desperfectos, no deberá ser puesto en funcionamiento. En caso de duda, consultar con el distribuidor en donde adquirió el aparato. ● Efectuar la instalación y conexión del aparato a la red eléctrica según las correspondientes «Instrucciones de montaje». Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato. ● No utilizar ningún tipo de limpiadora de vapor para la limpieza o la descongelación del aparato. El vapor caliente podría penetrar en el interior del aparato, accediendo a los elementos conductores de corriente, y provocar cortocircuitos o descargas eléctricas. ● La seguridad eléctrica del aparato sólo queda asegurada si el sistema o circuito de puesta a tierra de la instalación doméstica ha sido debidamente instalado. ● En caso de constatar cualquier anomalía o avería, así como al realizar trabajos de mantenimiento o limpiar el aparato, deberá desconectarse éste de la red eléctrica, extrayendo para ello el enchufe del aparato de la red de corriente, o desactivando el fusible. ¡No tirar del cable de conexión del aparato, sino asirlo siempre por el cuerpo del enchufe! ● Las reparaciones que fuera necesario efectuar sólo podrán ser ejecutadas por electricistas o técnicos especializados del ramo. Las reparaciones efectuadas de modo erróneo o incorrecto, pueden implicar serios peligros para el usuario. ● En caso de conservar bebidas con un elevado contenido de alcohol en la unidad, conviene envasarlas en botellas provistas de un cierre91

Emplazamiento de la unidad Lugar de emplazamiento El lugar más adecuado para el emplazamientode la unidad combinada es una habitación seca,dotada de una buena ventilación. Recuerdeademás que el aparato no debe instalarse deforma que reciba directamente los rayos del sol,ni encontrarse tampoco próximo a focos activosde calor tales como cocinas, calefacciones, etc.No obstante, si esto último fuera inevitable, sehabrá de proteger la unidad con un panel aislanteadecuado, o bien observar las siguientesdistancias mínimas de separación con respectoa la fuente de calor en cuestión:Cocinas eléctricas, 3 cmCocinas de gas-oil o de carbón, 30 cmEn caso de instalar el aparato junto a otro aparatode refrigeración o congelación, deberá observarseuna distancia mínima de separación lateral de2 cm, a fin de evitar la formación de agua decondensación.El aparato tiene que encontrarse firme-menteasentado sobre una superficie lisa y llana. Lasirregularidades del suelo pueden compensarsemediante los soportes roscados delanteros (Fig. C). Los dos rodillos traseros facilitan la colocación del aparato en su emplazamiento definitivo. Conexión eléctrica Conectar la unidad a una red eléctrica de corrientealterna de 220–240 V/50 Hz a través de una tomade corriente instalada reglamentariamente y provistade puesta a tierra. La toma de corriente debeestar protegida con un fusible de 10 amperioscomo mínimo.En los aparatos destinados a países fuera delcontinente europeo deberá verificarse si losvalores de la tensión de conexión y el tipo decorriente que figuran en la placa de característicasdel aparato coinciden con los de la red nacional.La placa de características del aparato seencuentra en el lateral inferior izquierdo delfrigorífico (Fig.

En caso de que fuera necesario sustituir el cablede conexión a la red eléctrica del aparato, estosólo deberá ser ejecutado por un técnicoespecializado de la marca.¡Atención! No conectar el aparato en ningúncaso a conectores electrónicos para ahorroenergético (por ejemplo Sava Plug, etc.) nitampoco a rectificadores inversos quetransforman la corriente continua en corrientealterna de 230 V (por ejemplo instalaciones deenergía solar, redes eléctricas de buques). Ventilación Figura

El aire recalentado en la pared posterior delaparato debe poder escapar libremente. Delo contrario, el aparato tendrá que aumentar surendimiento, provocando un consumo de energíaeléctrica elevado e inútil.Por esta razón habrá que prestar particularatención a que las aberturas de ventilacióny aireación no estén nunca obstruidas. Tras el transporte … Antes de conectar el aparato por vez primeradeberá dejarlo reposar en posición verticaldurante aprox. 1/2 hora.hermético y colocarlas siempre en posiciónvertical. No guardar productos combinadoscon agentes o gases propelentes (expendedoresde nata, sprays) ni materias explosivas en elaparato – ¡Existe peligro de explosión!● No guardar en el compartimento de congelaciónbotellas ni tarros o latas que contenganlíquidos, particularmente bebidas gaseosas.¡Las botellas y latas pueden estallar!● No obstruir las rejillas de ventilación y aireación.● No utilizar el zócalo, los cajones o las puertasde la unidad como pisaderas o reposapiés.● No permita que los niños jueguen con launidad.● En caso de disponer el congelador de unacerradura, guardar la llave fuera del alcance delos niños.● No introducir en la boca directamente loshelados, polos o cubitos de hielo extraídos delcongelador. (¡Peligro de quemaduras a causade las bajas temperaturas!)● No tocar los productos congelados con lasmanos húmedas a fin de evitar que se quedenadheridas a éstos. ● ¡ATENCIÓN!: No cubrir ni obstruir las aberturasde ventilación situadas en el cuerpo delaparato o en el aparato integrable.● ¡ATENCIÓN!: Prestar atención a no ocasionardaoos en las tuberías del circuito de frío.● ¡ATENCIÓN!: No utilizar aparatos eléctricos enel interior de los compartimentos de alimentos,a no ser que se trate de modelosrecomendados explícitamente por elfabricante.El agente refrigerante empleado enesta unidad es lsobutano (R 600a).El lsobutano es us gas natural deexcelente compatibilidadambiental, no obstante, se habrá de tener encuenta que se trata de un gas de carácterinflamable. Por consiguiente, cuando setraslade la unidad o se proceda a suinstalación, observar que no se dañe ningunade las pieza que componen el circuitofriogorífico. Si accidentalmente se dañaraalguna pieza, evitar categóricamente exponerla unidad a llama libre o a fuentes de ignición, ydejar que el lugar de ubicación ventile unosminutos.Atención: No emplear para la descongelacióndel aparato dispositivos mecánicos nielementos o agentes auxiliares de cualquierotro tipo distintos de los que hubieran sidoautorizados u homologados explicitamente porel fabricante. Normativas El aparato ha sido diseñado para la refrigeracióny congelación de alimentos, así como para lapreparación de hielo.Esta unidad combinada frigorífico-congelador estádestinada al uso exclusivo en el ámbito doméstico. En caso de utilizarla para fines industriales,deberán tenerse en cuenta las correspondientesnormas y disposiciones.El aparato cumple las «Normas alemanas deprevención de accidentes provocados porequipos e instalaciones frigoríficas VBG 20».Este aparato cumple estrictamente lo dispuestoen las normativas de seguridad vigentes paraelectrodomésticos.La estanqueidad del circuito de refrigeración vieneverificada de fábrica. Prestar atención a la temperatura del entorno En función de la clase climática a la quepertenezca cada aparato (véase al respecto laplaca de características del mismo), éste puedetrabajar bajo los siguientes márgenes detemperatura del entorno: (La placa decaracterísticas del aparato se encuentraen el lateral inferior izquierdo. Figura

Clase Temperatura del entornoclimática de ... hastaSN +10 °C hasta 32 °CN +16 °C hasta 32 °CST +18 °C hasta 38 °CT +18 °C hasta 43 °CEn caso de descender la temperatura ambientepor debajo del margen de temperatura inferiorreseñado, la temperatura en el interior delfrigorífico desciende en exceso (demasiado frío).En caso de superar la temperatura del entornolos márgenes de temperatura superiores, latemperatura en el interior del compartimentode congelación aumenta en exceso (demasiadocalor).En caso de bajar la temperatura ambiente pordebajo del valor seleccionado para el frigorífico,el interior del frigorífico alcanza la mismatemperatura que la temperatura del entorno.En caso de registrarse temperaturas del entornoinferiores a los +10 °C, pueden producirseperturbaciones en la función automática dedescongelación. Consejos para el desguace de los aparatos usados / Advertencias de seguridad93

Familiarizándose con la unidad Gracias a la acción del sistema automático «No-frost», el congelador permanece libre de hielo, no siendo, pues, necesario efectuar su descongelación o descarchado. Funcionamiento: Los alimentos son congelados mediante el aire refrigerado. Un evaporador instalado en el sistema «No-frost» refrigera el aire. Un ventilador se encarga de hacer circular el aire frío. Un segundo ventilador se encarga de asegurar la circulación del aire en el interior del frigorífico. La humedad contenida en el aire se precipita en el evaporador. El evaporador es descongelado automáticamente en caso necesario. El agua de descongelación es transportada hasta el grupo frigorífico, donde se evapora. El interior del congelador y los alimentos quedan libres de hielo. Función de los elementos de mando y control Fig.

1 Tecla Interruptor principal para la conexión y desconexión de todo el aparato. 2 Desactiva la “alarm” acústica. La alarma acústica se activa en caso de registrarse en el interior del compartimento de congelación una temperatura demasiado elevada y los productos congelados almacenados en el mismo corren peligro de deteriorarse a causa de la temperatura excesivamente elevada que reina en el congelador. (Al mismo tiempo destella la pantalla de visualización 9). La alarma acústica puede activarse, sin significar por ello ningún peligro de deterioro inmediato de los alimentos - al poner en marcha el aparato - al introducir alimentos frescos en el congelador sin haber activado la función de congelación ultrarrápida «super» - al permanecer abierta la puerta del congelador durante un tiempo prolongado Una vez que el sonido de alarma ha sido desactivado y el congelador ha alcanzado su temperatura de servicio normal, la alarma acástica recupera automáticamente su estado inicial. 3 Tecla «Super» para la congelación ultrarrápida Conecta y desconecta la función de congelación ultrarrápida. Su activación se muestra tanto a través de la pantalla de visualización 8 «Super» como a través de la pantalla de visualización 9 «SU». Mediante esta función se congelan grandes cantidades de alimentos frescos. Para ello hay que activar la función 24 horas antes de introducir los alimentos frescos en el compartimento de congelación. Al estar activada esta función, el grupo frigorífico funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). 4 Tecla Congelador Indica en la pantalla de visualización 9 la temperatura ajustada en el compartimento de congelación (véase la descripción de la pantalla de visualización 9d). 5 Tecla Frigorífico Indica en la pantalla de visualización 9 la temperatura ajustada en el compartimento frigorífico (véase la descripción de la pantalla de visualización 9c). 6 Tecla para la regulación de la temperatura en el interior del frigorífico y del compartimento de congelación a) (La temperatura en el interior del compartimento frigorífico se puede ajustar de +2 °C hasta +8 °C). Pulsar la tecla «Frigorífico» («Cooler») y a continuación la tecla °C. En la pantalla de visualización 9 se muestra la temperatura ajustada. Pulsar la tecla constante o repetidamente, hasta que aparezca en la pantalla de visualización la temperatura que se desea ajustar. (La temperatura ajustada es mostrada de manera correlativa de + 8 °C hasta + 2 °C. Tras mostrar +2 °C, vuelve a seoalar +8 °C). b) (La temperatura del compartimento de congelación se puede ajustar de -16 °C hasta -26 °C). Para ajustar la temperatura deseada en el compartimento de congelación, pulsar la tecla «Congelador» («Freezer») y a continuación la tecla °C. En la pantalla de Familiarizándose con la unidad Antes de leer estas instrucciones, despliegue las últimas páginas con las ilustraciones. Las presentes Instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerdan con las de su aparato concreto. Vista general Figura

1-9 Cuadro de mandos 10 Rejillas de salida del aire 11 Iluminación interior 12 Cajón para guardar los tarros de yogur 13 Bandejas 14 Sistema «Multiflow» para distribución del aire frío 15 Cajón para la verdura 16 Compartimento “Chiller” 17 Estante para tarros y latas pequeñas 18 Elemento portahuevos 19 Bandejas 20 Barandilla del botellero 21 Botellero 22 Bandeja congeladora 23 Cajón de congelación A Frigorífico B Compartimento de congelación Cuadro de mandos (Descripción breve) Figura

1 Tecla Interruptor principal de conexión y desconexión del aparato 2 Tecla “alarm” (tecla de desconexión de la alarma acústica a) desactiva la señal acústica de alarma b) señala la temperatura más elevada que se ha registrado en el compartimento de congelación (sólo en caso de destellar la pantalla de visualización 9) 3 Tecla de conexión/desconexión de la opción de congelación ultrarrápida «Super» activa la máxima potencia de congelación de la unidad 4 Tecla Congelador Indica la temperatura ajustada en el compartimento de congelación. 5 Tecla Frigorífico Indica la temperatura ajustada en el compartimento frigorífico. 6 Tecla de ajuste de la temperatura en el interior del compartimento de congelación o el frigorífico

C = más frío, más calor 7 Piloto «alarm» se ilumina sólo en caso de estar activada la función de alarma 8 Piloto «super» para la función de congelación ultrarrápida se ilumina sólo cuando la tecla «Super» ha sido oprimida. 9 Pantalla de visualización a) «Temperatura más elevada» b) Piloto «AL» (Alarma) c) Temperatura ajustada en el compartimento frigorífico d) Temperatura ajustada en el compartimento de congelación95

Advertencias de carácter general ● La temperatura en el interior del frigorífico es influida por – el número de veces que se abre la puerta – la cantidad y la temperatura de los alimentos frescos introducidos en el compartimento de congelación y en el frigorífico – los valores de la temperatura ambiente – la temperatura ajustada en el compartimento de congelación o la activación de la función de congelación ultrarrápida «Superfrío». ● Los lados frontales del cuerpo del aparato son calentados ligeramente. De este modo se impide la formación de agua de con- densación en la zona de la junta de la puerta. Conexión del aparato y selección de la temperatura Figura

● Introducir el enchufe del aparato en la toma de corriente. ● Pulsar el interruptor principal del aparato 1 Se activa la seoal acústica de aviso, la pantalla de visualización 9 destella y muestra la leyenda «AL». ● Pulsar la tecla “alarm” 2 Desactiva la alarma acústica. La pantalla de visualización muestra la temperatura actual durante cinco segundos. En la pantalla de visualización 9 muestra ahora la leyenda «AL». ● Ajuste de temperatura en el interior del compartimento de congelación Pulsar las teclas «freezer» y «

C». Pulsar repetida o continuamente la tecla de ajuste de la temperatura «

C» hasta que en la pantalla aparezca la temperatura deseada. (La temperatura ajustada se muestra de forma correlativa de -26

C, vuelve a mostrarse el valor -16

C.). Se aconseja seleccionar una temperatura de

● Ajuste de la temperatura en el interior del frigorífico Pulsar las teclas «cooler» y «

C» . Pulsar repetida o continuamente la tecla de ajuste de la temperatura «

C» hasta que en la pantalla aparezca la temperatura deseada. (La temperatura ajustada se muestra de forma correlativa de 8

vuelve a mostrarse el valor 2

C.). Se aconseja seleccionar una temperatura de

Cualquier corrección de la temperatura que se efectuara no desarrolla su efecto inmediatamente, sino que tarda cierto tiempo en hacerse notar. Familiarizándose con la unidad visualización 9 se muestra la temperatura ajustada. Pulsar la tecla constante o repetidamente, hasta que aparezca en la pantalla de visualización la temperatura que se desea ajustar (La temperatura ajustada es mostrada de manera correlativa de –16 °C hasta –26 °C. Tras mostrar –26 °C, vuelve a seoalar -16 °C). 7 Piloto «alarm» Se ilumina sólo cuando la alarma acústica se activa. Esto sólo ocurre cuando la temperatura en el interior del compartimento de congelación es demasiado elevada, es decir, los productos congelados almacenados en el mismo corren peligro de deteriorarse a causa de la temperatura excesivamente elevada que reina en el compartimento. El piloto se apaga tan pronto como en el compartimento de congelación se vuelve a registrar una temperatura de servicio normal. 8 Piloto «super» Se ilumina sólo cuando la tecla «super» 3 ha sido oprimida, activándose la función «congelación ultrarrápida». El piloto se apaga en caso de volver a pulsar la tecla «super» y desactivar la congelación ultrarrápida. El piloto se apaga automáticamente pasadas 52 horas tras su conexión. 9 Pantalla de visualización multifunciones señala diferentes temperaturas a) Temperatura demasiado elevada en el interior del compartimento de congelación Cuando la pantalla de visualización 9 destella, la temperatura del interior del compartimento de congelación es demasiado elevada o lo ha sido en algún momento, debido a un corte o una avería en el suministro de corriente eléctrica. Tras pulsar la tecla «Alarma » la pantalla de visualización 9 – sin destellar - seoala durante cinco segundos la temperatura más elevada (calor) que se ha registrado en el interior del compartimento de congelación. A continuación se borra dicha indicación. La pantalla 9 pasa a seoalar – sin destellar - la temperatura programada en el compartimento de congelación. b) Piloto «Al» (Alarma) Se ilumina en caso de detectarse una temperatura excesivamente elevada en el compartimento de congelación. c) Temperatura ajustada en el compartimento frigorífico Tras pulsar la tecla «Frigorífico» se muestra en pantalla la temperatura ajustada en el compartimento frigorífico. d) Temperatura ajustada en el compartimento de congelación Tras pulsar la tecla «Congelador» se muestra en pantalla la temperatura ajustada en el compartimento de congelación.97

Puntos a tener en cuenta al comprar alimentos ultracongelados ● Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño. ● Verifique la fecha de caducidad de los alimentos. Cerciórese de que ésta no ha vencido. ● La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de –18° C. ● Al hacer la compra, recuerde que conviene adquirir los alimentos congelados en el último momento. Procure transportarlos directamente a casa envueltos en un papel de periódico o en una bolsa isotérmica. Una vez en el hogar, deberá colocarlos inmediatamente en el compartimento de congelación. Congelar alimentos frescos en casa Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones. Alimentos adecuados para la congelación Carnes y fiambres, aves y caza, pescado, legumbres, verduras y hortalizas, hierbas aromáticas, fruta, pan, bollería y repostería, pizza, platos cocinados, restos de comidas, yemas y claras de huevos. Alimentos que no deben congelarse Huevos enteros en su cáscara, nata fresca acidulada y mahonesa, lechugas, rábanos, rábanos picantes y cebollas. Colocación de alimentos Compartimento de congelación (B) En la bandeja congeladora (22), guardar alimentos congelados de pequeño tamaño. En los cajones de congelación superiores (23), conservar alimentos congelados. El equipo interior del frigorífico Las bandejas del frigorífico se pueden cambiar de sitio y posición estando abierta la puerta del aparato en un ángulo de 90°: Desplazar para ello las bandejas hacia adelante, inclinarlas hacia abajo, retirarlas de su emplazamiento y colocarlas en la nueva posición (Fig.

Desplazar el fondo del compartimento hacia adelante: La trampilla se abre. Desplazar el fondo del compartimento hacia adelante: La trampilla se abre. En el compartimento fresco especial «Chiller» reinan unas temperaturas inferiores a las del frigorífico, pudiendo alcanzar hasta valores por debajo de los

C. Es el lugar ideal para guardar pescado, carne o embutido. ¡No guardar en este compartimento lechugas, verduras u otros alimentos sensibles a las bajas temperaturas! El compartimento pequeño se puede extraer de su posición para retirar o introducir los productos o tarros (Fig.

Los portahuevos pueden colocarse en posición vertical dentro de los compartimentos en los que se encuentran, colocándose en ellos tubos, latas pequeñas, etc. Con objeto de evitar que las botellas vuelquen al abrir y cerrar la puerta, pueden asegurarse con la barandilla protectora (Fig.

Todos los soportes y estantes de la cara interior de la puerta pueden extraerse de su posición para limpiarlos (Fig.

/A). Congelar y guardar los alimentos Desconectar el aparato Pulsar el interruptor principal (Fig.

/1). El aparato queda desconectado. Paro del aparato En caso de largos períodos de inactividad de la unidad: Pulsar el interruptor principal (Fig.

/1). Limpiar el aparato. Dejar las puertas abiertas. Desconexión y paro del aparato Colocación de alimentos Puntos a tener en cuenta al colocar los alimentos en el aparato ● Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en la unidad. ● Colocar los alimentos empaquetados o bien cubiertos en la unidad. De este modo se evita que los alimentos de deshidraten, descoloren o pierdan su valor nutritivo y aroma. Además se evita la mezcla de olores y sabores. Las verduras, frutas y hortalizas se pueden guardar en los cajones para las verduras, sin necesidad de envolverlas. ● No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del frigorífico o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad. ● No guardar ni almacenar materias explosivas en el interior de la unidad. Tenga presente que las bebidas con un alto grado de alcohol necesitan envases con cierre hermético; además se deberán colocar siempre en posición vertical. – ¡Peligro de explosión! ● No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar! Ejemplo de la disposición de los accesorios en la unidad Fig.

Frigorífico (A) En el compartimento (12), guardar el queso, el embutido y los tarros de yogur. Colocar sobre las bandejas (13), de arriba hacia abajo, pan y bollería, platos cocinados, productos lácteos. En el cajón para la verdura (15), verduras y hortalizas, frutas y lechugas. En el estante (17), pequeñas botellas, latas. En el estante (21), las botellas grandes.99

Conservación de alimentos Con objeto de no obstaculizar la circulación del aire en el interior del aparato, hay que cerciorarse siempre de que todos los cajones de congelación se encuentren introducidos hasta el tope en el compartimento de congelación. Bandeja congeladora Figura

Esta bandeja es particularmente apropiada para guardar las cubiteras, así como para congelar individualmente bayas, trozos de frutas, hierbas finas y verduras. Para congelar los alimentos individualmente, colocarlos en la bandeja congeladora, distribuyéndolos uniformemente sobre la misma y dejarlos congelar durante unas 10–12 horas. Guardarlos a continuación en bolsas o recipientes adecuados. Para descongelarlos, extender los alimentos individualmente uno junto al otro. Descongelación de alimentos Según el tipo y la naturaleza de su uso, se puede elegir entre los siguientes procedimientos: Temperatura ambiente, En el frigorífico, En un horno eléctrico, Con/sin calentador de aire, Con horno microondas. Los alimentos que se hayan descongelado o hayan empezado a descongelarse, se podrán volver a congelar teniendo en cuenta lo siguiente: En caso de las carnes y los pescados, sólo podrán volverse a congelar si no han permanecido más de un día, en caso de otros productos, tres días, expuestos a una temperatura superior a los +3°C De lo contrario, verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freír, hervir o preparar con ellos platos cocinados, antes de volver a congelarlos. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos. Preparación de cubitos de hielo Figura

/4 partes de la cubitera de hielo con agua. Colocarla sobre la rejilla de un compartimento de congelación previa. Para retirar los cubitos de hielo de la cubitera, doblar ésta ligeramente. Los cubitos de hielo se pueden guardar en el recipiente correspondiente (en caso de figurar en el equipo del aparato). La cubetera sirve en este caso de tapa para el recipiente para los cubitos de hielo. Congelar y guardar los alimentosCongelar y guardar los alimentos Blanqueado (escaldado) de verduras, frutas y legumbres En el caso de las verduras, frutas y legumbres es importante blanquearlas (escaldarlas) antes de su congelación, para que su sabor, aroma o color no se deteriore, no pierdan tampoco su valor nutritivo y conserven al máximo su contenido de vitamina «C». (Las frutas y verduras se blanquean sumergiéndolas unos momentos en agua hirviendo – Más detalles sobre este método podrán hallarse en cualquier libro o manual de cocina que trate los aspectos de la congelación de alimentos y en donde se describa el método del blanqueado.) Envasado de los alimentos Envasar los alimentos en porciones (paquetes) adecuadas al tamaño de las necesidades normales de su hogar. Los paquetes de verduras y fruta no deberán pesar más de 1 kg, los de carne pueden llegar hasta 2,5 kg. Las porciones de menor tamaño se congelan con mayor rapidez, quedando así completamente preservada la calidad al descongelar el producto y prepararlo. Envasar los alimentos herméticamente para que no se deshidraten o pierdan su sabor. Materiales indicados para el envasado de los alimentos Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Todos estos productos y materiales se pueden adquirir en la mayoría de los supermercados, grandes almacenes o en el comercio especializado. Materiales no apropiados para el envasado de alimentos Papel de empaquetar, papel apergaminado, celofán, bolsas de la basura y bolsitas de plástico de la compra ya usadas. Introducir los alimentos en la envoltura prevista a dicho efecto, procurando eliminar todo el aire que pudiera haber en el envase. Cerrarlo herméticamente. Materiales apropiados para el cierre de los envases Gomitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Las bolsitas o láminas de plástico de polietileno se pueden termosellar con una soldadora de plásticos. Antes de introducir los alimentos en el congelador, marcar claramente los envases, indicando su contenido y la fecha de congelación. Capacidad máxima de congelación Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Por esta razón no deberá superarse la máxima capacidad de congelación del aparato. Las siguientes cantidades de alimentos frescos pueden congelarse en el cajón de congelación superior en el curso de 24 horas: En los modelos con 70 cm de anchura: máx. 12 kg. En los modelos con 60 cm de anchura: máx. 9 kg. Procurar que los alimentos congelados que ya hubiera en su congelador no entren en contacto con los alimentos frescos que se desean congelar. Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en el congelador. Las indicaciones sobre la maxima capacidad de congelación según las normas más actuales figuran en la placa del aparato (Figura

Congelación ultrarrápida («Superfrío») En caso de guardar productos ya congelados en el congelador, deberá activarse la opción «Superfrío» varias horas antes de colocar los alimentos frescos en el congelador. En general basta activar dicha opción con 4–6 horas de antelación. Si se desea aprovechar la capacidad máxima de congelación, se necesitarán 24 horas. Pequeñas cantidades de alimentos (hasta 2 kg) se pueden congelar sin necesidad de activar la congelación ultrarrápida. Para activar la función «Congelación ultrarrápida», basta con pulsar la tecla «Super» (Fig.

/3). El piloto de aviso para la función “super” se ilumina para indicar la disposición de funcionamiento. Activando esta función se alcanzan en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). La función de congelación ultrarrápida «Super» se desactiva automáticamente pasadas unas 52 horas tras su activación.101

Advertencias sobre los ruidos de funcionamiento del aparato Ruidos de funcionamiento del aparato Con objeto de mantener constante la temperatura en el interior de su frigorífico, el compresor se conecta de tiempo en tiempo. Esto origina unos ruidos que se deben a razones técnicas. Tan pronto como el aparato ha alcanzado la temperatura de servicio, la intensidad de estos ruidos disminuye sensiblemente. Unos ruidos como de murmullos sordos son inevitables durante el funcionamiento del compresor. Pueden aumentar brevemente de intensidad al conectarse el motor (compresor) del aparato. Los ruidos en forma de gorgoteo se producen al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor. Unos breves ruidos en forma de clic sólo se escuchan cuando el termostato conecta y desconecta el compresor. Unos ruidos en forma de chasquidos pueden surgir ... - durante el desescarchado automático del aparato - al enfriarse o calentarse el aparato (a causa de l as dilatación del material). En el caso de aparatos aptos para diversas zonas climáticas, así como en las unidades que incorporan el sistema «No-Frost», puede escucharse una especie de murmullo o susurro producido por las corrientes de aire en el interior del aparato. En caso de alcanzarse un nivel sonoro excesivamente elevado durante el funcionamiento del frigorífico, ello tal vez tenga una fácil solución. El aparato se encuentra en posición desnivelada Verificar la posición del aparato con ayuda de un nivel de burbuja y nivelarlo con los soportes roscados que incorpora o calzándolo. En caso de estar el aparato en contacto con muebles u otros aparatos Separarlo de los muebles o aparatos con los que estuviera en contacto. Los cajones, estantes y soportes oscilan o están agarrotados Revisar los elementos afectados. En caso necesario, volverlos a colocar en su posición correcta. Las botellas o los recipientes en el aparato entran en contacto mutuo Separar algo las botellas y los recipientes. ● Emplazar el aparato en una habitación seca y fresca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a un foco activo de calor tal como cocinas, calefacciones, etc. ● Prestar atención a que las aberturas de ventilación y aireación no estén nunca obstruidas. ● Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en la frigorífico o congelador. ● Descongelar los productos congelados fuera del compartimento de congelación, por ejemplo en el frigorífico. De este modo se aprovecha el frío acumulado en el alimento para refrigerar los alimentos frescos del frigorífico. ● Al introducir o retirar alimentos del comparti- mento de congelación, procurar no mantener abierta la puerta durante demasiado tiempo. Cuanto menos tiempo esté abierta la puerta, menos escarcha o hielo se forma en las rejillas congeladoras. ● Limpiar cada dos años el intercambiador de calor (rejilla negra) que se encuentra en la parte posterior del aparato. Consejos prácticos para ahorrar energía eléctrica Limpieza de la unidad Antes de realizar cualquier trabajo de limpieza, extraer el enchufe del aparato de la toma de corriente de la red o desconectar el fusible. No utilizar ningún tipo de limpiadora de vapor. El vapor caliente podría dañar las superficies del aparato o su instalación eléctrica. ¡La seguridad eléctrica de su aparato podría resultar seriamente afectada! – ¡Peligro de descargas eléctricas! Téngase presente que el agua empleada en la limpieza del aparato no debe penetrar en el cuadro de mandos ni entrar en contacto con la ilumina- ción. A excepción de la junta de la puerta, podrá emplearse agua tibia con algo de detergente desinfectante, como por ejemplo un lavavajillas manual suave. En ningún caso deberán emplearse arenilla, agentes frotadores o limpiadores con ácidos o disolventes químicos. La junta de la puerta, por su parte, se limpiará sólo con agua clara, secándola bien a continuación. Asimismo deberá limpiarse, en caso de que fuera posible, cada dos años el intercambiador de calor (rejilla negra) que se encuentra en la parte posterior del aparato, con ayuda de un pincel o un aspirador doméstico. Esto contribuye a preservar toda la potencia y rendimiento de su unidad congeladora. Además, reduce el consumo de corriente eléctrica. Pequeñas averías de fácil arreglo Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente, no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o el fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias. De este forma se evitará usted gastos innecesarios, dado que en estos casos, los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía. La pantalla (Fig.

/9) no se ilumina: Verificar si llega corriente a la unidad. Verificar si el enchufe se asienta correctamente en la toma de corriente y si se ha conectado la unidad. Cuando al poner en marcha el aparato destella la indicación «E1» (Fig.

/9): En el interior del compartimento frigorífico reina una temperatura muy elevada. Pocos minutos después de poner el aparato en marcha se muestra en pantalla la temperatura ajustada en el compartimento frigorífico si se pulsó previamente la tecla «Frigorífico». De lo contrario - en caso de no pulsar dicha tecla -, se ilumina el piloto «Al» (temperatura demasiado elevada en el compartimento de congelación) o se muestra la temperatura ajustada en el compartimento de congelación. Cuando al poner en marcha el aparato destella la indicación «E2» (Fig.

/9): En el interior del compartimento de congelación reina una temperatura muy elevada. Pocos minutos después de poner el aparato en marcha se ilumina el piloto «Al» y a continuación la temperatura ajustada en el compartimento de congelación – si se pulsó previamente la tecla «Congelador». De lo contrario - en caso de no pulsar dicha tecla -, se muestra la temperatura ajustada en el compartimento frigorífico. Cuando la iluminación interior del frigorífico no funciona: – La lámpara está fundida: Extraer el enchufe del aparato de la toma de corriente. Retirar la tapa protectora (Fig.

/A). Sustituir la lámpara fundida por una nueva del mismo tipo, de 15 W como máximo y 230 V (base E 14).103

Servicio de Asistencia Técnica Placa de características Fig.

En caso de solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar número de producto (Número E) y el de fabricación (Nº FD) de su unidad. Ambos números se encuentran en la placa de características del aparato, emplazada en el lateral izquierdo interior del frigorífico, junto al cajón para la verdura. La dirección y el número de teléfono del Servicio de Asistencia Técnica más próximo a su domicilio, figura en la lista de Centros y Delegaciones Postventa o en la guía telefónica de su localidad. - se registra una elevada temperatura del entorno. Tras subsanar la causa de la avería, pulsar la tecla «Alarma» ; la pantalla de visualización deja de destellar tan pronto como el compartimento de congelación ha vuelto a alcanzar su temperatura de funcionamiento. Cuando la puerta del congelador ha permanecido abierta durante largo tiempo y el congelador no alcanza la temperatura ajustada. En el evaporador se ha formado una capa de hielo tan gruesa que el sistema automático de descongelación no puede eliminarla. En este caso deberán extraerse los alimentos y productos congelados que hubiera en el congelador, envolviéndolos en varias capas de papel de periódico o en una manta y colocarlas en un lugar lo más frío posible. Desconectar el congelador y dejar la puerta abierta. Al cabo de aproximadamente 12 horas se ha descongelado el hielo. Conectar el aparato e introducir los alimentos nuevamente en el congelador. Si la avería persistiera y no se pudiera subsanar en función de los consejos y advertencias anteriores, deberá avisarse al Servicio de Asistencia Técnica. No abra las puertas del congelador inútilmente, a fin de evitar al máximo las pérdidas de frío. No intentar más reparaciones por propia cuenta. Cualquier trabajo de reparación que afecte la instalación eléctrica deberá ser ejecutado por un técnico especialista del Servicio de Asistencia Técnica. – El interruptor de la iluminación está agarrotado (Fig.

/B). Verificar si se puede mover. En caso negativo, avisar al Servicio de Asistencia Técnica. Cuando la pantalla de visualización (Fig.

/9) destella, pero la señal acústica no suena En algún momento anterior se produjo una elevación de la temperatura en el interior del compartimento de congelación a causa de un corte o avería en el suministro de la corriente eléctrica. Tras pulsar la tecla Alarma se muestra en la pantalla de visualización 9 durante cinco segundos la temperatura mas elevada (calor) que se ha registrado en el compartimento de congelación, borrándose a continuación dicho valor. La pantalla de visualización 9 muestra – sin destellar – el valor programado para el compartimento de congelación. Si la temperatura indicada es superior a los +3 °C, hay que controlar el estado de los alimentos congelados. Verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freír, hervir o preparar con ellos platos cocinados, antes de volver a congelarlos. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos. Si tras un funcionamiento prolongado del aparato, la indicación (Fig. 2/9) destella y se activa la alarma acústica: ¡Avería! ¡La temperatura en el interior del compartimento de congelación es demasiado elevada! En la pantalla de visualización se muestra la temperatura programada para el compartimento de congelación. Para desactivar la alarma acústica, pulsar la tecla «Alarma» . Posibles causas de la avería: - la rendija de ventilación en la parte superior del aparato o en el zócalo del mismo está obstruida, - la puerta del compartimento de congelación no está cerrada correctamente, - se han introducido y congelado alimentos frescos en el compartimento de congelación sin activar la congelación ultrarrápida, - se ha introducido una cantidad excesiva de alimentos frescos en el compartimento de congelación, Pequeñas averías de fácil arreglo105
