MANUAL DE USUARIO PMS200BT PEAQ

2.4-2.483 GHz Class 2 AUX IN 2 x 10W RMS Flat/Classic/Rock/Pop/Jazz Flat/Classic/Rock/Pop/Jazz 250-280 mV at 32 OHM (1K 0dB) approx. 220 x 244 x 118 mm approx. 138 x 200 x 226 mm approx. 5.54 kg NOTE: WMA protected DRM FILE is not supported on this product. PMS200BT_A5_131031_1.indb 45 31/10/13 2:54 PM47 ESPAÑOL a la lluvia o la humedad, si no funciona con normalidad, o si ha caído. – Antes de conectar el producto a la toma de corriente, asegúrese de que la tensión indicada en el producto coincida con su alimentación local. – Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio, o una persona con cualificiación similar, para evitar riesgos. – Compruebe con regularidad si el cable de alimentación, el producto o el cable ex- tensor tienen defectos. Si encuentra de- fectos, no ponga en marcha el producto. Desenchúfelo de inmediato. – Coloque el cable de alimentación y, si es necesario, un cable extensor adecuado de forma que sea imposible tirar de él o tropezar. No deje que el cable cuelgue siendo fácil de alcanzar. – No encalle, doble ni pase el cable de ali- mentación sobre bordes afilados. – El enchufe se usa como dispositivo de desconexión; el dispositivo de desco- nexión debe ser fácilmente utilizable. Para desconectar por completo la alimenta- ción, desconecte el enchufe. – El producto puede no funcionar correcta- mente o no reaccionar a las operaciones de los controles debido a descargas elec- troestáticas. Apague y desconecte el pro- ducto; vuelva a conectarlo pasados unos segundos. – Proteja el cable de alimentación de pisa- das y enganches, especialmente en el en- chufe, la toma de corriente y el punto en el que sale del producto. – No desconecte nunca el enchufe tirando del cable ni con las manos mojadas. – Desconecte el enchufe si se producen fallos durante el uso, durante tormentas eléctricas, antes de limpiarlo y cuando no use el producto durante un tiempo prolongado. – ¡Peligro! Antes de limpiarlo, apague el producto y desconecte el enchufe de la toma. – Cuando el producto llegue al fin de su vida útil, anúlelo desconectando el enchufe de la toma y cortando el cable. – ¡Precaución! Riesgo de explosión en caso de cambio inadecuado de baterías. Sustituya las baterías exclusivamente con el mismo tipo de batería o equivalente. – Cambie siempre todas las baterías. No mezcle baterías nuevas y usadas, ni bate- rías en distintos estados de carga. – Asegúrese de que las baterías estén co- rrectamente introducidas. Observe la polaridad (+) positivo / (-) negativo en la batería y el chasis. Las baterías introdu- cidas incorrectamente pueden provocar fugas o, en casos extremos, incendio o explosión. – Saque las baterías usadas. Saque las ba- terías si no va a usar el dispositivo duran- te un periodo de tiempo prolongado. En caso contrario, las baterías podrían tener fugas y provocar daños. – Si las baterías tiene fugas, sáquelas con un trapo y deséchelas de forma adecua- da. Evite que el ácido de las baterías entre en contacto con la piel y los ojos. Si entra ácido de las baterías en los ojos, enjuá- guelos por completo con mucho agua y consulte a un médico de inmediato. Si el ácido de las baterías entra en contacto con la piel, lave la zona afectada con mu- cha agua y jabón. – Al instalar el aparato, se debe dejar espa- cio suficiente para su ventilación. No co- locar en librerías, armarios empotrados o similar. – No impedir la ventilación tapando las aper- turas de ventilación con otros elementos como pudieran ser periódicos, trapos de cocina, cortinas, etc. No insertar ningún objeto. PMS200BT_A5_131031_1.indb 47 31/10/13 2:54 PMESPAÑOL

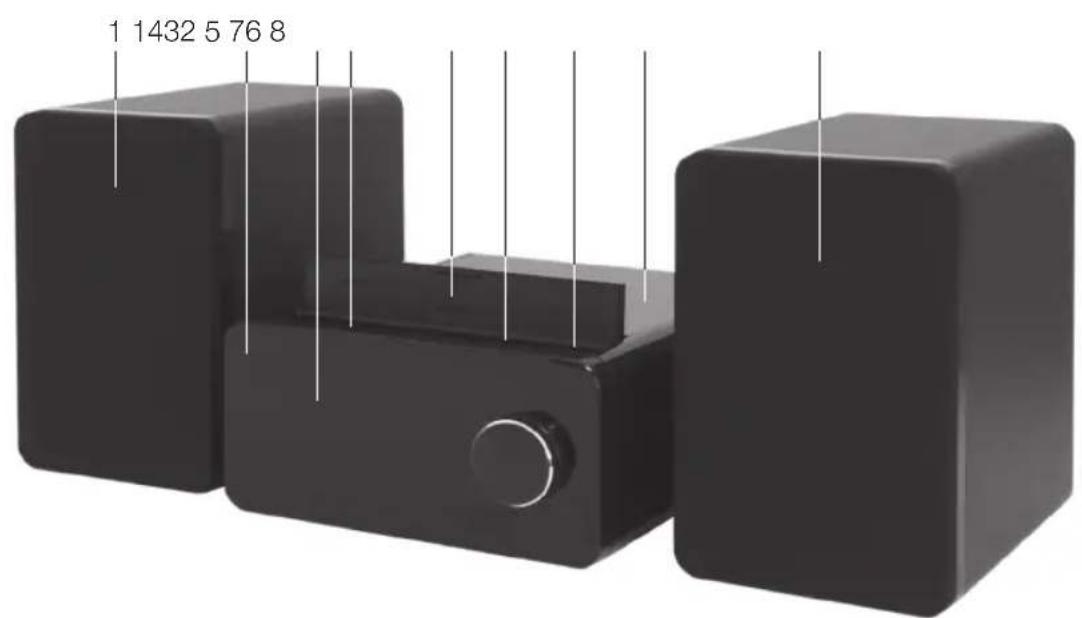

1 Altavoz 2 Unidad principal 3 Panel táctil 4 Ranura de tarjeta SD 5 Tapa de USB SD 6 Puerto USB 7 Toma de auriculares 8 Bandeja de CD

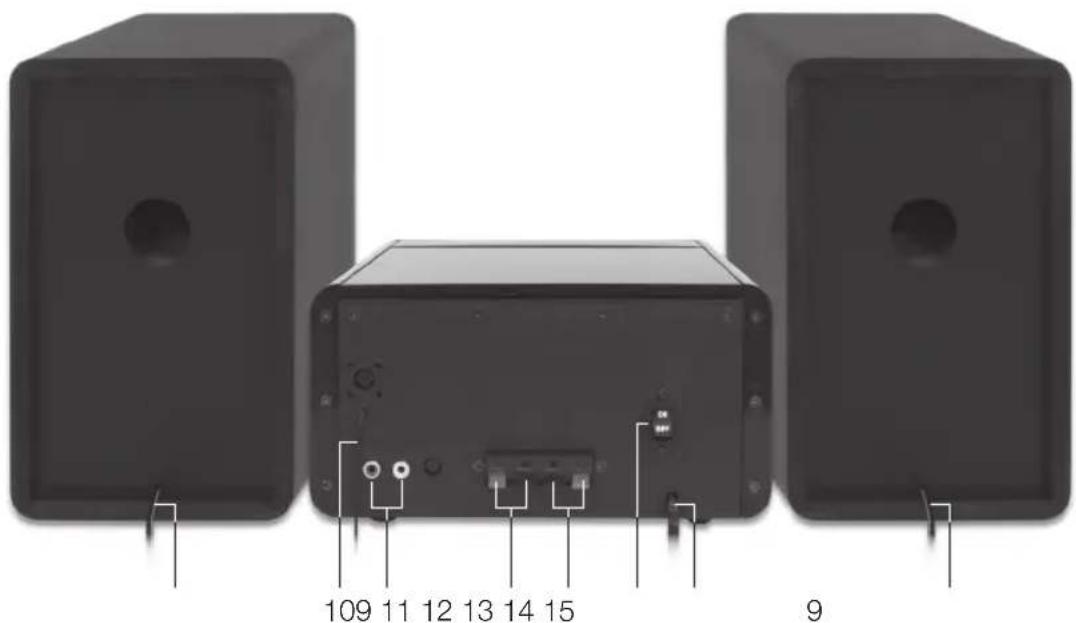

9 Cable de altavoz 10 Antena 11 AUX INPUT (Entrada AUX) 12 OUTPUT (R) (Salida audio) (D) 13 OUTPUT (I) (Salida audio) (L) 14 Interruptor de encendido 15 Cable de alimentación con enchufe PMS200BT_A5_131031_1.indb 48 31/10/13 2:54 PM49 ESPAÑOL 1 x Manual del usuario 1 x Unidad principal 2 x Altavoz 2 x Paños de altavoces desmontables 1 x Mando a distancia 1 x Guía de inicio rápido 1 x Tarjeta de garantía Panel táctil

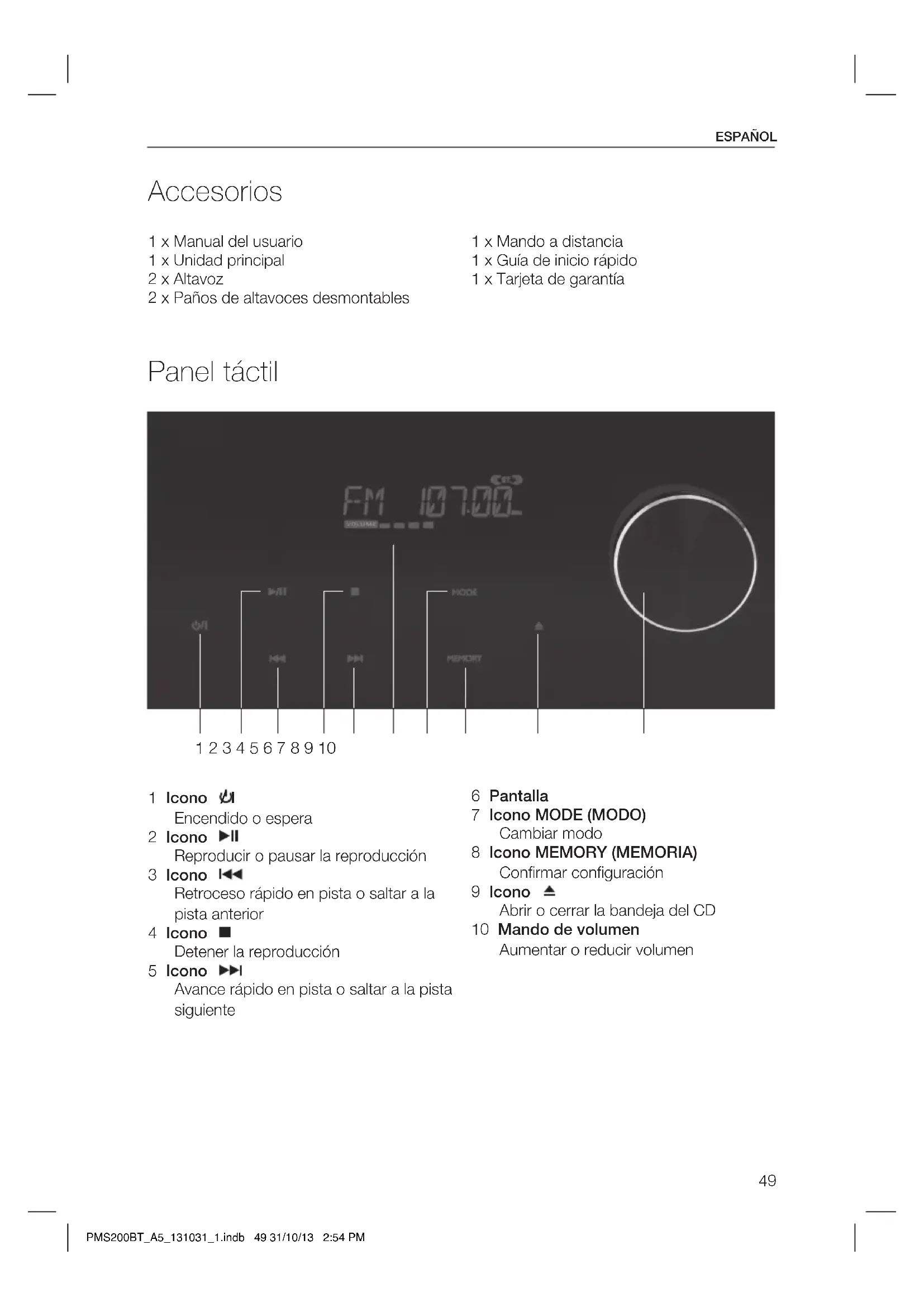

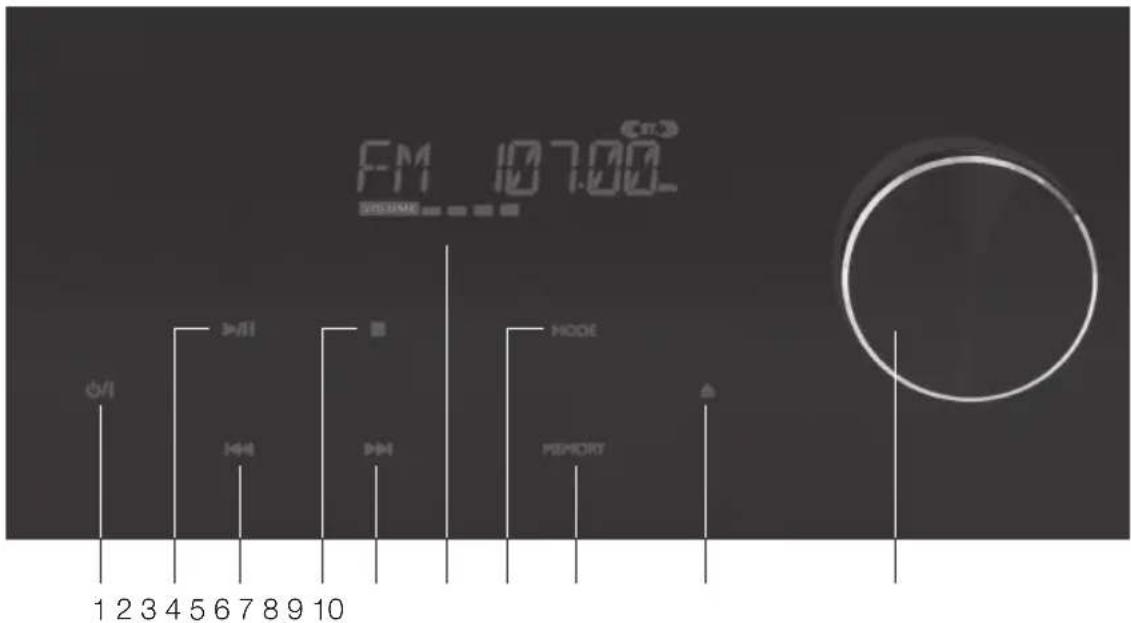

1 Icono / I Encendido o espera 2 Icono Reproducir o pausar la reproducción 3 Icono Retroceso rápido en pista o saltar a la pista anterior 4 Icono Detener la reproducción 5 Icono Avance rápido en pista o saltar a la pista siguiente 6 Pantalla 7 Icono MODE (MODO) Cambiar modo 8 Icono MEMORY (MEMORIA) Confirmar configuración 9 Icono Abrir o cerrar la bandeja del CD 10 Mando de volumen Aumentar o reducir volumen Accesorios PMS200BT_A5_131031_1.indb 49 31/10/13 2:54 PMESPAÑOL

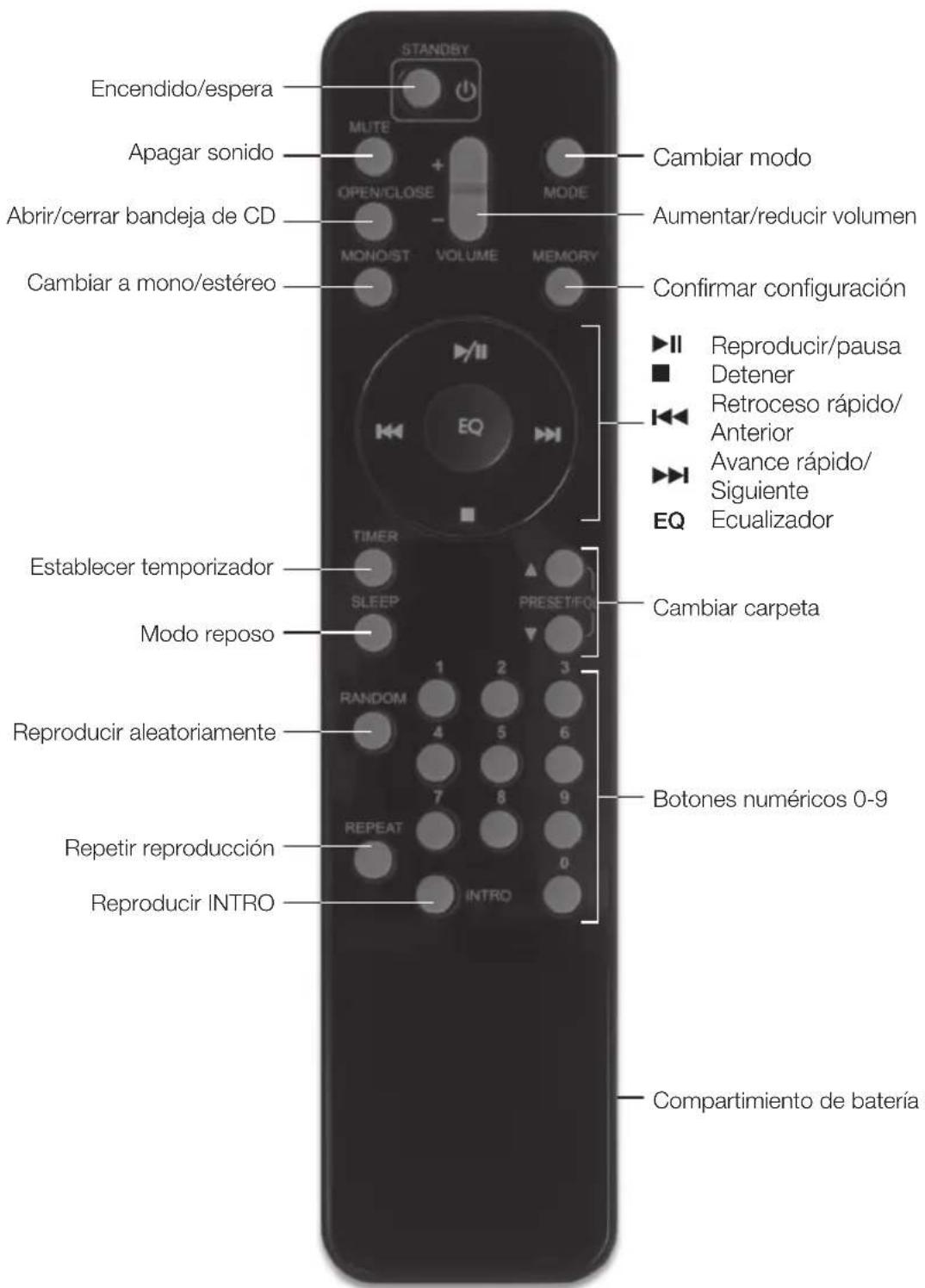

Mando a distancia Aumentar/reducir volumen Confirmar configuración Cambiar modo Cambiar carpeta Botones numéricos 0-9 Compartimiento de batería Reproducir INTRO Repetir reproducción Reproducir aleatoriamente Modo reposo Establecer temporizador Reproducir/pausa Detener Retroceso rápido/ Anterior Avance rápido/ Siguiente

Ecualizador Cambiar a mono/estéreo Apagar sonido Abrir/cerrar bandeja de CD Encendido/espera PMS200BT_A5_131031_1.indb 50 31/10/13 2:54 PM51 ESPAÑOL FuncionamientoInstalación Seleccione una superficie estable, plana y limpia para colocar el producto. Coloque los cables de forma que no sean un riesgo de tropiezo y evite poner objetos pesados o afi- lados sobre los cables o las unidades. Deje aproximadamente 10 cm para la ventilación alrededor del producto. ENTRADA AUDIO Conecte el dispositivo de reproducción con el cable RCA (rojo/blanco) en la entrada AUX. NOTA: Cable RCA no incluido.

CONEXIÓN DE ALTAVOCES

R L Desenrolle los cables de altavoz y conecte los cables a la unidad principal. Asegúrese de obedecer la correcta polaridad de los ter- minales (negro es /blanco es ). Alimentación Conecte el enchufe a una toma adecuada. ENCENDIDO / APAGADO Pulse el interruptor de encendido en la parte posterior de la unidad principal en posición ON (ENCENDIDO). Pulse en el mando a distancia o el panel táctil para encender el producto.

INTRODUCCIÓN DE BATERÍA

1. Abra la tapa del compartimiento de

2. Introduzca las baterías nuevas en el

compartimiento de baterías teniendo en cuenta la polaridad correcta.

3. Cierre la tapa del compartimiento de

ESPERA Para poner el producto en modo espera, pulse en el mando a distancia o el panel táctil. NOTA: En modo espera se mostrará el indi- cador en el panel táctil. ANTENA Pruebe distintas posiciones de la antena para obtener la mejor recepción posible. VOLUMEN Ajuste el volumen con el mando de volumen o el mando a distancia. MODO Pulse MODE (MODO) para seleccionar los modos siguientes:

– TARJETA – CONEXIÓN BT

CONFIGURACIÓN DE RELOJ

1. En modo espera, presione y mantenga

MEMORY (MEMORIA) en el mando a distancia.

2. Comenzará a parpadear 24-HOUR (24

HORAS) (o 12-HOUR (12 HORAS)) en pantalla. Pulse o para ajustar el formato de 24/12 horas y confirme pul- sando MEMORY (MEMORIA).

3. Los dígitos horarios AM (o PM) comen-

zarán a parpadear. Pulse o para ajustar la hora y confirme pulsando ME- MORY (MEMORIA).

4. Comenzarán a parpadear los dígitos de

minutos. Pulse o para ajustar los minutos y confirme pulsando MEMORY (MEMORIA).

5. Se habrá establecido la hora.

NOTA: La configuración de hora puede ajus- tarse en el panel táctil. TEMPORIZADOR

1. Cuando haya establecido la hora, pulse

TIMER (TEMPORIZADOR) en el mando a distancia unos segundos.

ON (ENCENDIDO) se mostrará en pantalla y los dígitos de hora comenzarán a parpadear. Pulse o para ajustar la hora y confirme pul- sando TIMER (TEMPORIZADOR).

3. Comenzarán a parpadear los dígitos de

minutos. Pulse o para ajustar los minutos y confirme pulsando TIMER (TEMPORIZADOR). PMS200BT_A5_131031_1.indb 52 31/10/13 2:54 PM53 ESPAÑOL

4. Aparecerá el indicador OFF (APAGA-

DO) en pantalla y comenzarán a parpa- dear los dígitos de hora. Pulse o ra ajustar la hora y confirme pulsando TIMER (TEMPORIZADOR).

5. Comenzarán a parpadear los dígitos de

minutos. Pulse o ara ajustar los minutos y confirme pulsando TIMER (TEMPORIZADOR).

6. Comenzará a parpadear TUNER (SIN-

TONIZADOR). Pulse o para seleccionar el modo TUNER (SIN- TONIZADOR) / CD / USB o CARD (TARJETA) y confirme pulsando TIMER (TEMPORIZADOR).

7. Comenzará a parpadear VOL en pan-

talla. Pulse o para ajustar el volumen y confirme pulsando TIMER (TEMPORIZADOR).

8. El temporizador se habrá establecido y

aparecerá el indicador en pantalla. NOTA: Si el ENCENDIDO TEMPORIZADOR y el APAGADO TEMPORIZADOR tienen la misma hora, se mostrará ERROR en pantalla. REPOSO Pulse SLEEP (REPOSO) en el mando a dis- tancia para activar el modo reposo. Se mostrarán el indicador y REPOSO 90 en pantalla. Pulse SLEEP (REPOSO) para reducir el intervalo de reposo: – REPOSO 90 90 minutos – REPOSO 80 80 minutos – REPOSO 70 70 minutos – REPOSO 60 60 minutos – REPOSO 50 50 minutos – REPOSO 40 40 minutos – REPOSO 30 30 minutos – REPOSO 20 20 minutos – REPOSO 10 10 minutos – REPOSO APAGADO apagado SILENCIO Pulse MUTE (SILENCIO) en el mando a distancia para apagar temporalmente el vo- lumen. El indicador de volumen comenzará a parpadear. Pulse de nuevo MUTE (SILENCIO) para desactivarlo. REPRODUCIR / PAUSA Pulse para iniciar o pausar la reproduc- ción. Si se pausa la reproducción, el indica- dor de tiempo transcurrido parpadeará en pantalla. NOTA: Un volumen muy elevado puede cau- sar vibraciones que hagan saltar las pistas.

DETENER REPRODUCCIÓN

Pulse para detener la reproducción. ANTERIOR / SIGUIENTE Con o puede saltar a la siguiente o anterior pista. Pulsando una vez, se re- producirá la pista actual desde el principio otra vez. Pulsándolo dos veces, se reprodu- cirá la pista anterior de Nuevo. Pulsando se reproducirá la pista siguiente. PMS200BT_A5_131031_1.indb 53 31/10/13 2:54 PMESPAÑOL

Manteniendo pulsados los botones

puede avanzar o retroceder rápidamente en la pista. Cuando encuentre la posición de- seada, suelte el botón para reproducir.

Pulse el botón numérico correspondiente 0-9 en el mando a distancia y espere aproxi- madamente 3 segundos. ECUALIZADOR Pulse EQ para seleccionar FLAT (PLANO) / CLASSIC (CLÁSICA) / ROCK / POP o JAZZ. ALEATORIO Pulse RANDOM (ALEATORIO) en el mando a distancia para reproducir todas las pistas en orden aleatorio. Se mostrará ALEATORIO en pantalla. Pulse de nuevo RANDOM (ALEATORIO) para desactivar la función. NOTA: RANDOM (ALEATORIO) solamente se puede usar en modo USB/TARJETA y CD. INTRO Pulse INTRO en el mando a distancia para reproducir los primeros 10 segundos de cada pista. Se mostrará INTRO en pantalla. Pulse de nuevo INTRO para desactivar la función. NOTA: INTRO solamente se puede usar en modo USB/TARJETA y CD. PMS200BT_A5_131031_1.indb 54 31/10/13 2:54 PM55 ESPAÑOL Pulse MODE (MODO) y seleccione TUNER (SINTONIZADOR).

SINTONIZACIÓN MANUAL

Pulse o para sintonizar la gama de frecuencia de la banda deseada.

SINTONIZACIÓN AUTOMÁTICA

1. Presione y mantenga

o unos se- gundos y suelte el botón.

2. El sintonizador buscará automáticamen-

te la primera emisora.

3. Repita el proceso anterior para seleccio-

nar otra emisora. GUARDAR EMISORAS Puede guardar hasta 30 emisoras FM.

1. Cuando encuentre una emisora, pulse

MEMORY (MEMORIA) en el mando a distancia.

o en el mando a distancia para seleccionar el número de emisora deseado.

4. Para programar más emisoras o cambiar

las emisoras memorizadas, repita los pa- sos anteriores. NOTA: Guardar una emisora nueva en una ubicación ya memorizada borrará la emisora guardada previamente. Apagar el equipo no borrará la memoria de las emisoras. SELECCIONAR EMISORAS MEMORIZADAS

o en el mando a distancia para seleccionar las emisoras memorizadas.

2. La pantalla mostrará el número y la fre-

cuencia correspondiente.

1. Pulse MONO/ST. (EST). en el mando

a distancia para seleccionar MONO o STEREO (ESTÉREO).

2. Cuando reciba una emisora FM esté-

reo se mostrará el indicador

Pulse MODE (MODO) y seleccione CD.

(BRIR)/ CLOSE (CERRAR) o en el pa- nel táctil. La tapa de la bandeja de CD se abrirá hacia arriba. Saque la protección de transporte cuando abra la bandeja de CD por primera vez.

2. Ponga un CD en la bandeja de CD con el

lado de la etiqueta hacia arriba. Presione un punto en el centro del CD hasta que encaje en posición sobre el eje.

3. Pulse OPEN (ABRIR)/ CLOSE (CE-

RRAR) para cerrar la bandeja del CD. Se leerá el CD.

4. Se mostrará el número total de pistas en

el CD en pantalla y se reproducirá auto- máticamente la primera pista. NOTA: Antes de volver a abrir la bandeja del CD, pulse primero para detener la rotación del CD. Para sacar el CD, ponga un dedo en el centro del CD (centro del eje) y el otro dedo en el borde del CD. Saque cuidadosa- mente el CD de la bandeja.

FUNCIÓN DE REPETICIÓN

Pulse REPEAT (REPETIR) para seleccionar los modos de repetición siguientes: – REPETIR repetir pista actual – REPETIR TODO repetir todas las pistas – REPETIR ÁLBUM repetir álbum NOTA: Repetir álbum se mostrará solamente con CD con archivos de música MP3/WMA.

SELECCIÓN DE CARPETA

Para CD con reproducción MP3/WMA. Pulse o en el mando a distancia para cambiar la carpeta. FUNCIONAMIENTO ID3 Para CD con reproducción MP3/WMA.

1. Durante la reproducción de MP3/WMA,

pulse MEMORY (MEMORIA) para acti- var la función ID3.

para apagar la función ID3.

LISTA DE REPRODUCCIÓN

La lista de reproducción solamente puede programarse en modo detención.

1. En modo detención, pulse MEMORY

(MEMORIA), comenzará a parpadear el número de pista 00.

o en el mando a distancia para seleccionar la pista y confirme pul- sando MEMORY (MEMORIA).

3. Puede programar hasta 32 pistas.

4. Pulse para reproducir la primera pista

del programa. NOTA: Para CD con archivos de música MP3/WMA puede seguir los pasos para la reproducción de USB/TARJETA.

CANCELAR LISTA DE REPRODUCCIÓN

En modo detención, pulse para cancelar el programa o abra la bandeja de CD pulsando OPEN (ABRIR)/ CLOSE (CERRAR) o en el panel táctil. Reproducción de CD PMS200BT_A5_131031_1.indb 56 31/10/13 2:54 PM57 ESPAÑOL USB

dad USB con archivos de música MP3/WMA.

3. La reproducción comenzará automática-

mente y se reproducirá la primera pista. Si no hay dispositivo USB conectado, se mostrará el mensaje NO USB (SIN USB) en pantalla. NOTA: Conecte el dispositivo USB directamen- te al puerto USB de la unidad. No se recomien- da usar un cable extensor, puede causar inter- ferencias y errores en la transmisión de datos. Este producto soporta USB 1.1 y 2.0. Cargar dispositivos externos Los dispositivos externos se pueden cargar via USB con este altavoz. Conecte el dispo- sitivo al puerto USB (salida: 5V/500mA). NOTA: El cable para cargar el USB no esta incluido ( por favor use el cable proporciona- do con su dispositivo externo, si lo hubiere) TARJETA SD

jeta SD con archivos de música MP3/WMA.

3. La reproducción comenzará automáticamen-

te y se reproducirá la primera pista. Si no hay tarjeta SD conectada, se mostrará el mensaje NO CARD (SIN TARJETA) en pantalla.

FUNCIÓN DE REPETICIÓN

Pulse REPEAT (REPETIR) para seleccionar los modos de repetición siguientes: – REPETIR repetir pista actual – REPETIR TODO repetir todas las pistas – REPETIR ÁLBUM repetir álbum

SELECCIÓN DE CARPETA

Pulse o en el mando a distancia para cambiar la carpeta. FUNCIONAMIENTO ID3

1. Durante la reproducción de MP3/WMA,

pulse MEMORY (MEMORIA) para acti- var la función ID3.

BUM NAME (NOMBRE ÁLBUM) en pantalla.

3. Pulse de nuevo MEMORY (MEMORIA)

para apagar la función ID3.

LISTA DE REPRODUCCIÓN

La lista de reproducción solamente puede programarse en modo detención.

2. En modo detención, pulse MEMORY

(MEMORIA), comenzará a parpadear el número de álbum 00.

o en el mando a distancia para seleccionar la pista y confirme pul- sando MEMORY (MEMORIA).

4. Comenzará a parpadear el número de

5. Pulse o en el mando a distancia

para seleccionar la pista y confirme pul- sando MEMORY (MEMORIA).

6. Puede programar hasta 64 pistas.

7. Pulse para reproducir la primera pista

CANCELAR LISTA DE REPRODUCCIÓN

En modo detención, pulse para cancelar el programa. Reproducción de USB/TARJETA PMS200BT_A5_131031_1.indb 57 31/10/13 2:54 PMESPAÑOL

Conecte el dispositivo de reproducción de música a la entrada AUX con el cable RCA (rojo/blanco).

1. Pulse MODE (MODO) y seleccione AUX.

2. Ahora puede iniciar la reproducción en

su dispositivo de música. NOTA: Cable RCA no incluido.

1. Pulse MODE (MODO) y seleccione BT

LINK (CONEXIÓN BT). Comenzará a parpadear BT LINK (CONEXIÓN BT) en pantalla.

2. Active el Bluetooth en el dispositivo de

para el emparejamiento.

4. BT LINK (CONEXIÓN BT) dejará de

parpadear cuando se conecten los dispositivos.

5. Ahora puede iniciar la reproducción en

su dispositivo de música bluetooth. Eliminación No deseche este aparato como re- siduo doméstico convencional. De- vuélvalo a un punto de recogida de reciclado de piezas eléctricas y electróni- cas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el me- dio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información. AUX Bluetooth PMS200BT_A5_131031_1.indb 58 31/10/13 2:54 PM59 ESPAÑOL ALIMENTACIÓN Entrada Consumo en funcionamiento Consumo en espera Radio Gama de frecuencia Reproducción de CD Respuesta de frecuencia Compatibilidad Mando a distancia Baterías Conectividad USB Tarjeta SD Bluetooth Perfiles bluetooth Rango bluetooth Versión bluetooth AUX Altavoz Potencia de salida (RMS) Mejora de sonido Sistema de sonido Potencia de salida de auriculares Dimensiones Unidad principal (L x A x P) Caja de altavoz (L x A x P) Peso (unidad principal y dos altavoces) 230-240 V~, 50 Hz 33 W < 1 W FM digital solamente, 88-108 MHz 100-16 KHz a -3 dB CD-DA/CD-R/CD-RW/MP3 2 x AAA (no incluidas)
