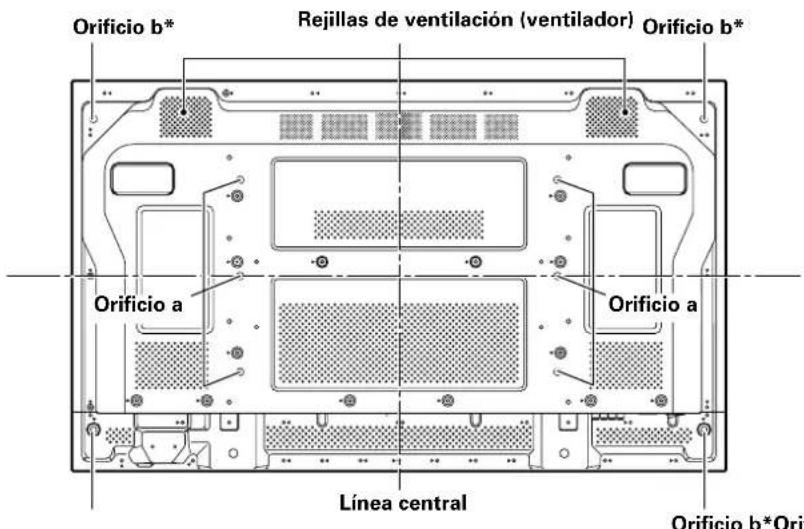

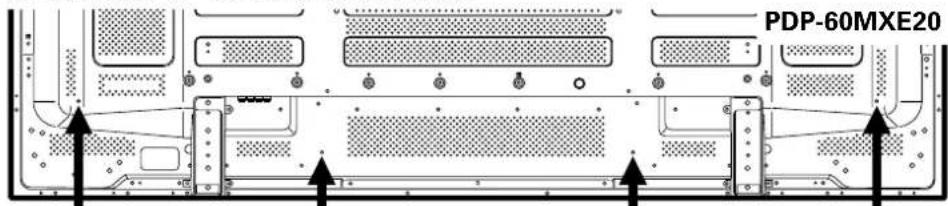

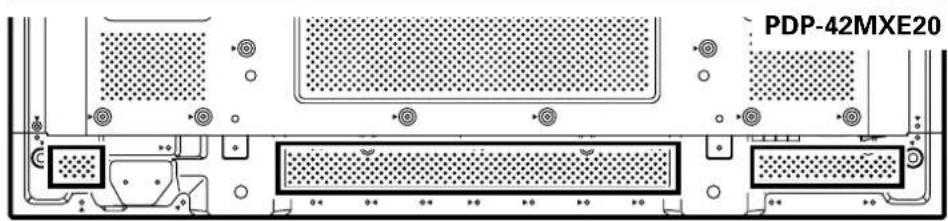

Para garantizar una adecuada radiación del calor, instale la unidad con las siguientesSeparatedes minimas de other aparatos o paredes: 10cm (parete superior), 5 cm (lados y parte inferior). Evitar lasSIGUIENTES instalaciones quebloqueen los respiradores y hagan que el calor se acumule en el interior, dando lugar a peligro de incendio.

• No intente colocar el aparato en espacios estrechos donde haya mala ventilación.
• No lo Coloque sobre una moqueta o alfombra.
• No lo cubra con un trapo, etc.
• No lo Coloque sobre su lado.
• No lo Coloque cabeza abajo.
• Si Tiene pensado hacer una instalacion especial, como una instalacion cerca de la pared, en posicion horizontal, etc., consultelo primero a su distribuidor de Pioneer.

ADVERTENCIA

Para evaporar el peligro de incendio, noonga nada con fuego encendido (como pueda ser una vela) encima del aparato. D3-4-2-1-7a_A_Sp

ADVERTENCIA

Este producto está provisto de una clavija de tres conductores con toma de tierra (puesta a tierra) cuya tercera patilla es la de toma de tierra.Esta clavijasoleso adapta enuna toma de corriente del tipo de toma de tierra. Si no pueda insertar la clavija en la toma de corriente,llamea un electricista profesional para que le reemplace la toma de corriente por othera con toma de tierra que sea adecuada.No elimine el dispositivo de seguidadde la clavija con toma de tierra.

D3-4-2-1-6 A Sp

Este producto cumple con la Directiva de Bajo Voltaje (73/23/CE, correcto por la 93/68/CE), Directivas EMC (89/336/CE, correcto por la 92/31/CE y la 93/68/CE). D3-4-2-1-9a_Sp

En las etiquetas que van fijadas al aparato figuran los SYMBOLOS seguidentes, que alertan a los operadores y al personal de servicios de este equipo ante cualquier situacion potencialmente peligrosa.

ADVERTENCIA

Este*simbolo se refiere a un peligro o actuacion insegura que pueda causar graves lesiones personales o la muerte.

PRECAUCION

Este*simbolo se refiere a un peligro o situacion insegura que pueda causar lesiones personales o daños a la propidad.

Entorno de funciona

Temperatura y humedad del entorno de funciona
0 ^ C a +40^ ; menos del 85% de humedad relativa (rejillas de refrigeracion no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de另一边 luz artificial potente). D3-4-2-1-7c_A_Sp

ADVERTENCIA

Antes de enchufar el aparato a la corriente, lea la seccion?sigue con mucha atencion.

La tension de la red electrica esdistincta segun el pays orégion.Asegürese de que la tension de la alimentación de la localidadonde se proponga utiliser este aparato corresponda a la tension necessitiesa (es decir, 230V o 120V) indicada en el panel posterior. D3-4-2-1-4

D3-4-2-1-4_A_Sp

PRECAUCION

El interruptor de la alimentacion MAIN POWER de este aparato no corte por complete to toda la alimentacion de la toma de corriente de CA. Puesto que el cable de alimentacion hace las funcciones de dispositivo de desconexion de la corriente para el aparato, para disconnectar toda la alimentacion del aparato deben desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegurese de instalar el aparato de modo que el cable de alimentacion pueda desenchufarse con calidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentacion también deben desenchufarse de la toma de corriente de CA cuando no se tenga la intencion de utiliser durante mucho tiempo seguido (por exemple, antes de irse de vacaciones). D3-4-2-2a A Sp

Índice

Precauciones de seguridad .

Characteristicas 2

Antes de proseguir 3

Comprobación de los accesos

suministrados 3

Nombres de las partes y sus sistemas ... 4

Unidad principal 4

Mando a distancia 5

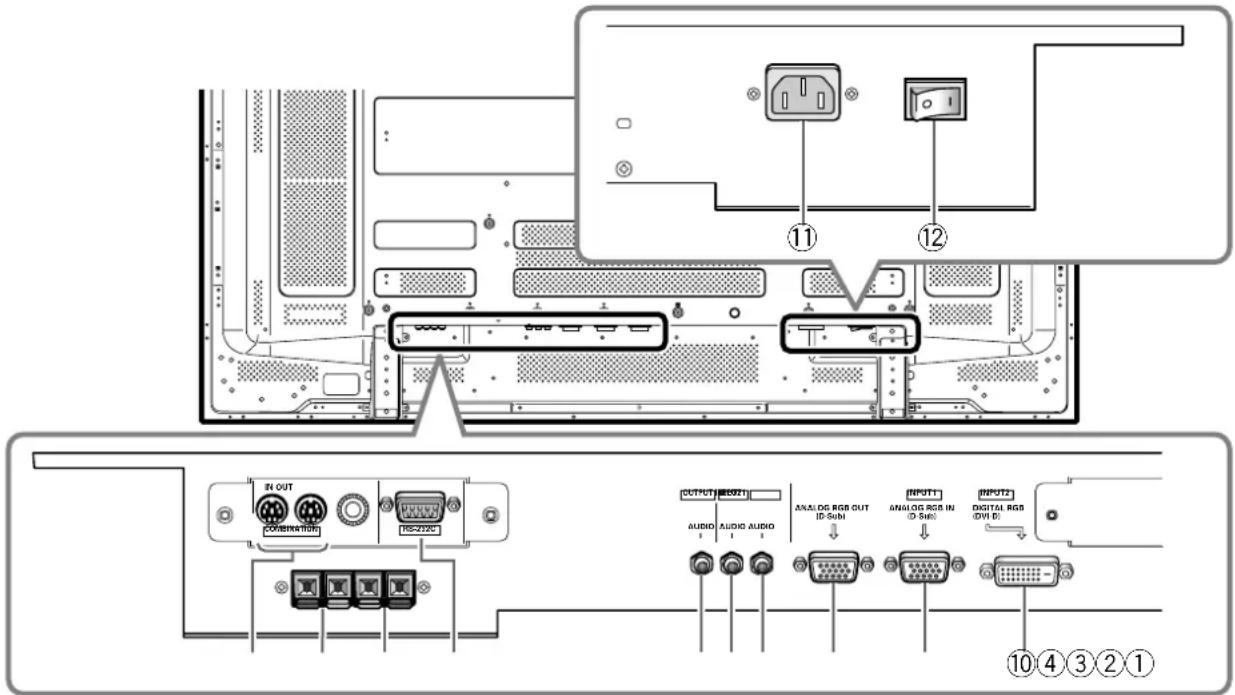

Panel de conexiones (PDP-60MXE20) 7

Panel de conexiones

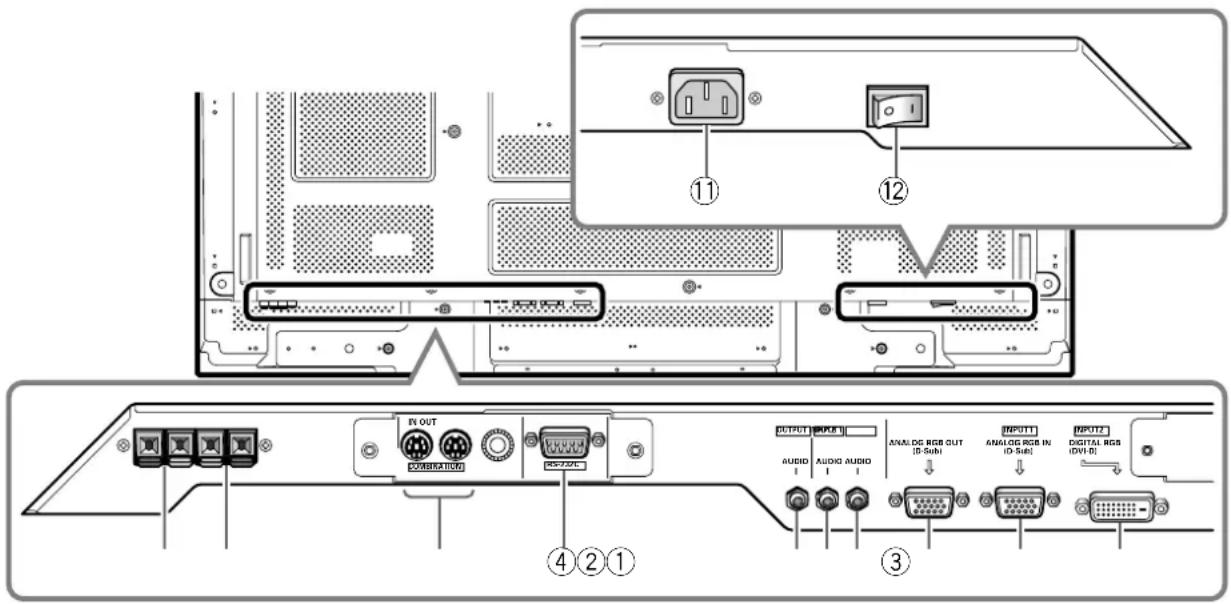

(PDP-50MXE20/PDP-50MXE20-S) 8

Panel de conexiones (PDP-42MXE20) 9

Instalación y conexiones 10

Instalacion de la unidad 10

Conexión del cable de alimentación 12

Colocacion de los nucleos de ferrita 12

Cómo instalar los cables 13

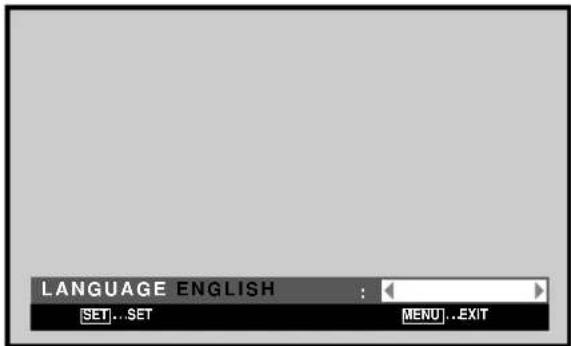

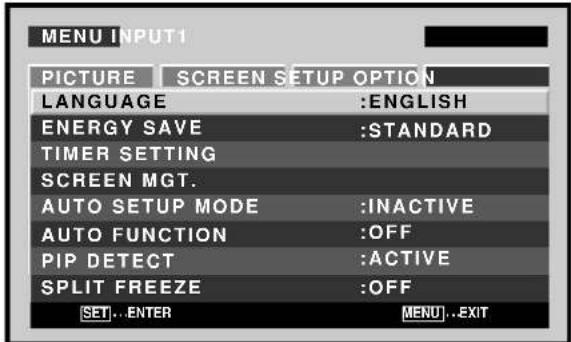

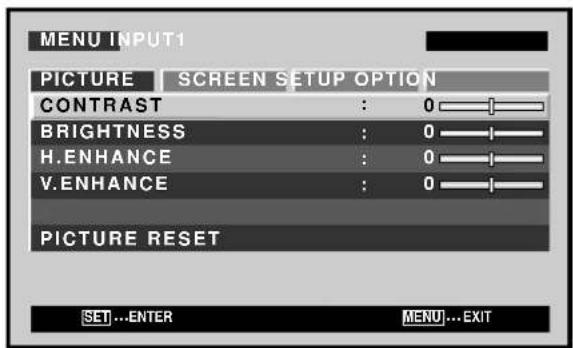

Ajuste del idioma de visualizacion en pantalla (Señales de ordinador). 14

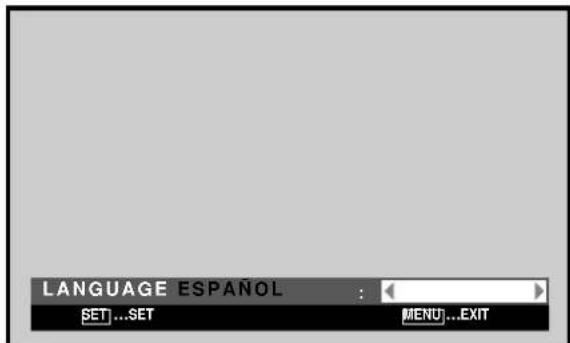

Ajuste del idioma de visualización en pantalla (Señales de video) 15

Información adicional 16

Limpieza 16

SolutiOn de problemas 17

Precauciones relacionadas con la Utilización ... 18

Indicador de la alimentacion

(STANDBY/ON) 19

Especificaciones 20

CD-ROM (PIONEER PLASMA-UM)

El Manual de instrucciones está en formato de archivo PDF (Portable Document Format) dentro del CD-ROM accesorio.

Para poderverelarchivo,necesitaraleprogramaAdobeReader.

Para los sistemas de Windows:

1 Inserte el CD-ROM accesorio en launidad CD-ROM de suordenador.

2 Aparecerá automatistically la pantalla del menu.

• Si la pantalla del menu no aparece automatistically, pode visualizarse de la forma sugiente:

① Haga doble cig en el icono de [Mi PC] en el escritorio del ordinador.
② Visualice el contenido del CD-ROM能做到 doble tic en la unidad de CD-ROM en la que se haya introducido el CD-ROM.
③ Hagaabileclic enelarchivostart_menu.pdf
④ Cuando aparezca el menu, prosiga desde el paso 3siguiente.

3 Cuando aparezca el menu, hagablick en el icono correspondiente al numero de modelo de su pantalla de plasma.
4 Se abrirá el archivo PDF del Manual de instructaciones.

Para los sistemas de Macintosh:

1 Inserte el CD-ROM accesorio en launidad CD-ROM de suordenador.
2 Haga doble cig en el icono de [PIONEER PLASMA-UM] en el escritorio del ordinador.
3 Deser los ARCHivos visualizados, haga doble tic en el archivo start_menu.pdf.
4 Cuando aparezca el menu, hagablick en el icono correspondiente al numero de modelo de su pantalla de plasma.
5 Se abrirá el archivo PDF del Manual de instructuciones.

Para obtener Adobe Reader:

Es necessario tener instalado el programa Adobe Reader para poder ver el manual de instrucciones que está en el disco CD-ROM. Para Obtener el programa Adobe Reader sin ningún cargo, confirma que está connectado a Internet, yonia:

1 Haga tic en el icono de [Get Acrobat] en la pantalla del menu.
2 Descargue el programa Adobe Reader desde el situo de descarga de Adobe, y siga las instruetiones que aparecen en la pantalla para instalarlo en su ordinador.

Characteristicas

- Presentación del nuevo panel de plasma de pantalla panorámina

PDP-60MXE20/PDP-50MXE20/PDP-50MXE20-S:

El nuevo panel de plasma de pantalla pamorámica de alta precision (1.365 x 768 / 16:9) supera la envolvente de los paneles anteriores de alta luminancia, produciendounas imagenes mas claras y nitidas y con mayor contraste.

PDP-42MXE20:

El nuevo panel de plasma de pantalla pamorámica de alta precision (1.024 x 768 / 16:9) supra la envolvente de los paneles anteriores de alta luminancia, produciendounas imagenes mas claras y nitidas y con mayor contraste.

- Interfaz de ranura ES para tener mayor potencial

La pantalla está provista de una interfaz de ranura ES incorpORA para poder instalar tarjetas para connexion de dispositivos externos y mejorar de este modo su potencial de expansión.

- Es compatible con una amplia gama de senales de ordinador y de video (analogicas/digitales)

Es compatible con la visualización sin compresión de señas que van desde 640× 400 y 640× 480 (VGA)a 1.024× 768 (XGA),y con la visualización comprimada de señas de y 1.280× 1.024 (SXGA), 1.400× 1.050 (SXGA + ) y 1.600× 1.200 (UXGA). Adicondalmente, los ajustes de relacion de aspecto y de area de pantalla compatibles incluyen [PUNTO A PUNTO], [4:3], y [LLENO] (*1).

• Las cuales compatibles son distinctas en INPUT1 y en INPUT2.
  *1 La relacion de aspecto y el aire de pantalla resultantes cambiará según la postal de entrada.

- Configuración libre de instalación

- Más posibilidades de instalacion gratias al diseño mas plano,mas ligero y a la mayor resistencia.- PDP-60MXE20:

La pantalla, con tan solo 122 mm de grosor, produce una gran imagen de 60 pulgadas y pesa tan solo 62,0 kg.

PDP-50MXE20/PDP-50MXE20-S:

La pantalla, con tan solo 99 mm de grosor, produce una gran imagen de 50 pulgadas y pesa tan solo 35,5 kg.

PDP-42MXE20:

La pantalla, con tan solo 98 mm de grosor, produce una gran imagen de 42 pulgadas y pesa tan solo 30,5 kg. Por除外ado, el disen lo radiacion efectivo del calor mejora en gran medidas las conditiones ambientales de functiomento. El disen mas ligo y mas plano unto conuna construccion de gran resistencia amplia mucho las posibilidades y formas de instalacion en manyos lugares.

- Alta fiabilidad para aplicaciones commerciales

La pantalla está provista de caracteristicas que le otorgan fiability para aplicaciones commerciales, incluyendo la posibididad de suprimir la luminancia pico de acuerdo con el programa que se mira, y deCambiar la velocidad del ventilador de enfiambre de acuerdo con los Cambios producidos en el lugar de funciona. Estas caracteristicas ofrecen segundar y gran resistencia en conditiones de aplicaciones commerciales.

- Más fácil deutilización

Se ha mejorado la conveniensia de uso al Incorporar caracteristicas que hacen que la pantalla sea todavia mas compatible con las computadoras. Entre estasmericanos está la referencia [AJUSTE AUTOMATICO] para configurar la pantalla con una sola pulsacion para conexiones con computadoras, y la referencia POINT ZOOM para ampliar partes localizadas de laImagen de la pantalla para poder visualizar datos importantes con mayor detalle.

Diseño de ahorro de energia

La pantalla está provista de varias functions de ahorro de energia, incluyendo una func tion de brillo automatico con sensor de la luz ambiental.

- Linea optional (vendida por分开)

(Para poder mas detalles, consulte al distribuidor del que adquirido esta unidad.)

1 Soporte de mesa:

Soporte para la pantalla

2 Unidad de instalacion en pared:

Ménsula de instalación en pared disenada para instalar con seguridad la unidad en una pared.

3 Sistema de altavoces disenado especialmente para pantallas de plasma (anchura: 9 cm):

Altavoces de 2 vías con altavoz de agudos de 5 cm y de graves de 8 cm en una disposión vertical.

4 T arjeta de video:La tarjeta de expansión permite la visión de señales de video y de señales RGB analágicas de ordinador. Las tarjetas realizadas en las ranuras de expansión deben ser las fabricadas o recomendadas por Pioneer. El empleo de除外as tarjetas de expansión puede occasional mal funciona.

Comprobación de los accesos suministrados

Compruebe que no le falte ninguno de los accesos seguides.

① Cable de alimentacion

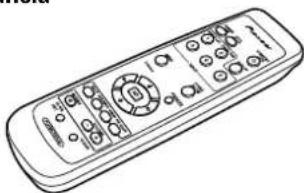

②Mando a distancia

③ 2 pilas AA (R6)

4Paño de limpieza (para la pantalla)

53 abrazaderas rapiidas

63 bandas deCNTAs

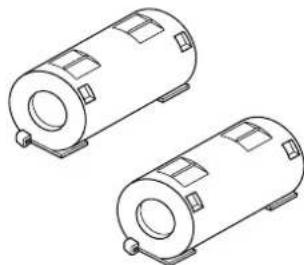

73 nucleos de ferrita (para los cables de audio)

Nucleo de ferrita (PDP-60MXE20/PDP-50MXE20/PDP-50MXE20-S: para el cable de alimentacion)

2 nucleos de ferrita (PDP-42MXE20: para el cable de alimentacion)

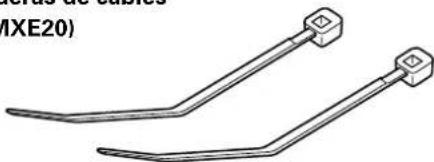

9Abrazaderade cable (PDP-60MXE20/PDP-50MXE20/PDP-50MXE20-S)

2 abrazaderas de cables (PDP-42MXE20)

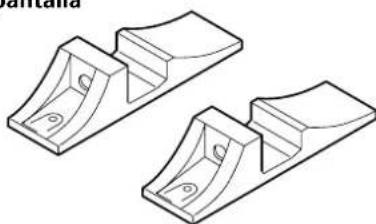

102 soportes de la pantalla (PDP-42MXE20)

12 arandelas (PDP-42MXE20)

2 pernos de cabeza
hueca hexagonal
(M8 x 40 mm)
(PDP-42MXE20)

③ Soporte del mando a distancia (PDP-42MXE20)

Utilicelo paraponer el mando a distancia.Cuonglocoloque en la parte posterior de la unidad principal, tengacuidado de no tapar las rejillas de ventilacion.

• Este manual de instrucciones (CD-ROM)
  Guía resumida
• Tarjeta de garantía

Unidad principal

Unidad principal

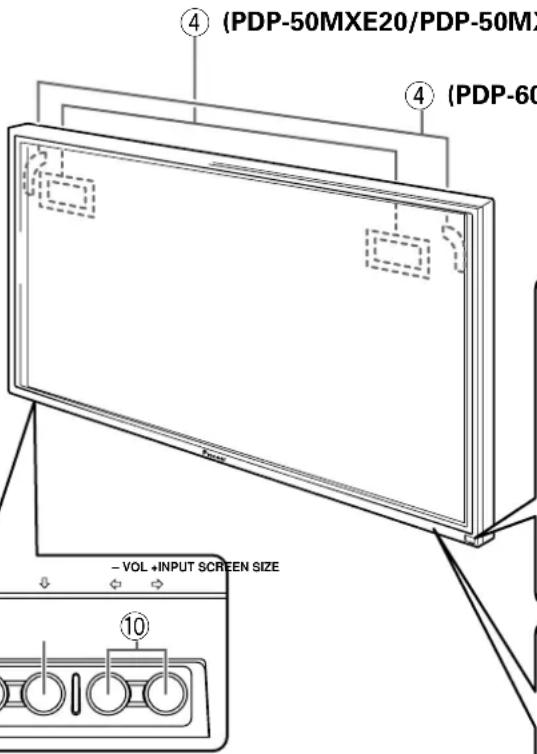

(4) (PDP-50MXE20/PDP-50MXE20-S/PDP-42MXE20)

PDP-50MXE20/

PDP-50MXE20-S/

PDP-42MXE20

PDP-60MXE20

Panel de operaciones de launidad principal

Unidad principal

① Sensor del mando a distancia

Oriente el mando a distancia a este sensor para controlar la unidad.

② Sensor de la luz ambiental (PDP-50MXE20/PDP- 50MXE20-S/PDP-42MXE20)

Este sensord mide el nivel de iluminacion de la sala en la que se mira la pantalla;se habilita cuando se ajusta la option de [AHORRO ENERGIA] a [AUTO].

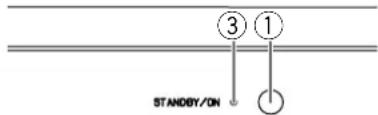

③ Indicador de la alimentacion (STANDBY/ON)

Cuando launidad está en configuracion: Elindicador se enciende en verde.

Cuando el indicator parpadea, se emplea para indicar mensajes de error.

El indicator parpadea en verde cada segundo cuando está operando la funciona de [GEST.POTENCIA].

Cuando la unidad está en el modo de espera: El indicator se enciende en rojo.

Cuando el indicator parpadea, se emplea para indicar mensajes de error.

④Asideros

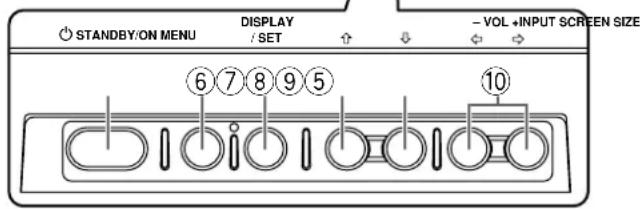

Panel de operaciones de la unidad principal

⑤Boton STANDBY/ON (b)

Pulselo para poder la pantalla en funciona o en el modo de esper.

6Boton MENU

Pulselo para abrir y cerrar el menu en pantalla.

⑦Botón DISPLAY/SET

Se Employmente para confirmar las selecciones de menu en la pantalla, y paraCambiar los ajustes.
Cuando los menus en la pantalla no lo indican, se
emplean para visualizar el estado de la configuracion actual.

⑧Botón INPUT (↑)

Este boton sirve paraCambiar la entrada con exception de cuando se esta visualizingla pantalla del menu.

9Boton SCREEN SIZE (L)

Este boton sirve para携带 el dato de la pantalla con exception de cuando se está visualizando la pantalla del menu.

Botones VOL + / - ( / )

Cuando no se indica la utilizacion para elementos de menu en la pantalla, these botones se employan para ajustar el volumen del sonido.

Mando a distancia

Cuando manipule el mando a distancia

No deje caer el mando a distancia ni lo exponga a la humedad.
- No utilise el mando a distancia en lugares expuestos a la luz solar directa, a la radiación de calor de una calefaction, ni en lugares con humedad excessiva.
- Cuando las pilas del mando a distancia empiecen a gastarse, la distancia de control se reducirá poco a poco. Cuando asi le occursa, cambie todas las pilas por otheras新品as lo antes possible.

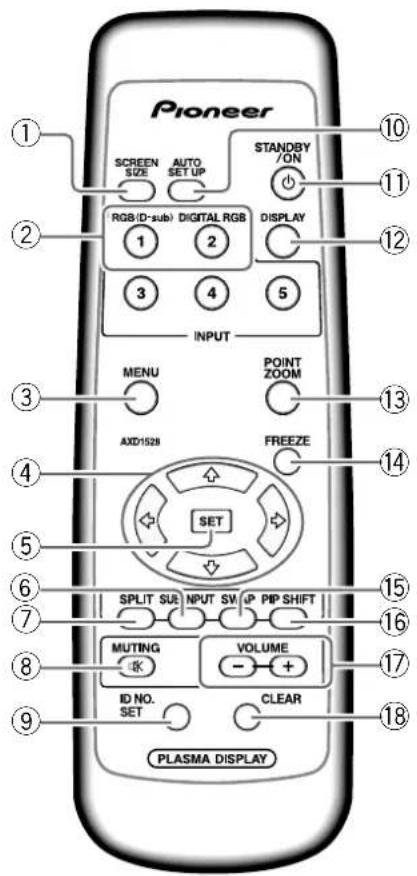

①Botón SCREEN SIZE

Pulselo para seleccionar el area de pantalla.

②Botones INPUT

Pulselo para selectionar la entrada.

③Botón MENU

Pulselo para abrir y cerrar el menu en pantalla.

④ Botones ADJUST (▲/▼/▲)

Utilícelos para navegar por las pantallas de manos y para realizar diversos ajustes en launalidad.

⑤Boton SET

Pulselo para ajustar o introducir various ajustes en la unidad.

⑥Botón SUB INPUT

Durante la visualización en la pantalla, emplee este botón paraieselar las entradas en las pantallas secundarias.

⑦Botón SPLIT

Presiónelo para mover la visualización en la pantalla.

⑧Botón MUTING

Pulselo para silenciar el sonido.

9Boton ID NO. SET

Es un boton que utilizes los instaladores profesionales.

⑩ Boton AUTO SET UP

Cuando utilise la entrada de senal de una computadora,ajusta automatamente la [POSICION] de la pantalla,[RELOJ] y [FASE] a los values optimos.

①Boton STANDBY/ON (b)

Pulso para poder la pantalla en funciona y en el modo de esper.

② Botón DISPLAY

Pulso para ver el modo de configuracion y de entrada actuales de launidad.

⑬Botón POINT ZOOM

Utilicelo para selectionar y ampliar una parte de la pantalla.

⑭Botón FREEZE

Cuando está habitada la función de la pantalla de anotaciones, se visualiza unaImagen hija en la pantalla secundaria.

15Boton SWAP

Durante la visualización en la pantalla, emplee este boton para Cambiar entre la pantalla principal y la pantalla secundaria.

6Boton PIP SHIFT

Cuando emplee el modo de imagen bajo de imagen con la visualizacion de pantallas multiples, emplee este boton para mover la posicion de la pantalla secundaria.

⑦Botones VOLUME (+/-)

Utilícelos paraaabustarelvolumen.

8Boton CLEAR

Es un boton que utilizes los instaladores profesionales.

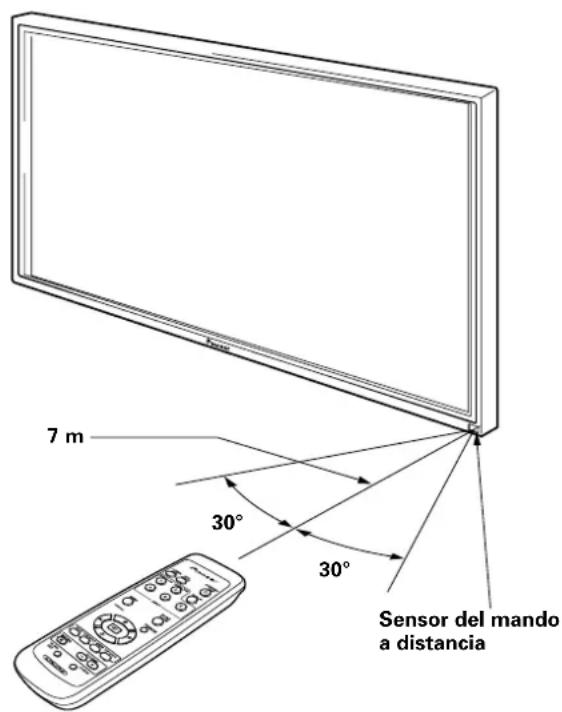

Alcance de funciona del mando a distancia

Cuando utilise el mando a distancia, orientelo al sensor del mando a distancia, situado en el panel delantero de la unidad principal. El mando a distancia puede configurar a distancias de hasta 7m de la unidad y bajo el angulo de 30^ de cada lado del sensor.

Si tiene dificultades con el funciona del mando a distancia

• Es possible que el mando a distancia no funciona si hay algo objeto entre el mando y la pantalla.
• La distancia de funcionaerto se reducirá poco a poco a medida que se gastan las pilas, enuyo momento deben estarchanges las pilas por otheras新品anas pronto como sea possible.
  -Estaunidad descarga rayos infrarrojos desdela pantalla.Siseponeuna videograbadorauotro componente que seacontrolado con un mando a distancia de infrarrojos circade estaunidad,espossiblequeperturbe la recepcion de lasenal de tal componenteprecedente de su mando adistancia,o queimpida que la signalsea recibida enabsoluto por el componente.En talescasos,separe elcomponente de estaunidad.
• Dependiendo del lugar de instalación, el mando a distancia de esta unidad pueda verse influenciado por los rayos infrarrojos descargados desde la pantalla de plasma, perturbando la recepcion sus rayos o limitando su distancia de funcionaimiento. La intensidad de los rayos infrarrojos descargados desde la pantalla cambiará según la imagen visualizada.

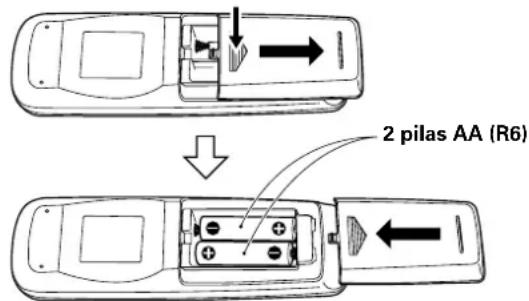

Inserción de las pilas en el mando a distancia

Mientras presiona la tapa ligeramente, deslicela en la direccion de la flecha.

Pilas designadas

Emplee pilas del tamanio AA (R6) o AA (LR6).

PRECAUCION

• No emplee pilas que no sean las designadas, y no mezcle pilas usadas con pilas cuales al misismo tiempo, porque podrián echarse a perdier y producir fugas de liquido, occasionando peligro de incendio, heridas personales, o contaminacion.
• Cuando instale las pilas en el mando a distancia, inserte las pilas hacer como responder las polaridades (+) y (-) con las que se indicate en el diagrama. La insercion incorrecta de las pilas puede ocasionar que se echen a perder y produzan fugas de liquido, ocasionandoPEGro de incendio, heridas personales, o contaminacion.
  No caliente ni desmonte las pilas, y no tire las pilas al fuego ni al agua, porque podrian echarge a perdier y producir fugas de liquido, occasionando peligro de incendio y de heridas personales.
• Cuando no se proponga emplear el mando a distancia durante periodos prolongados de tiempo, extraiga las pilas y guardelas por分开ar. Si se dejan las pilas bajo del mando cuando no se usa, pueda echarse a perdir y producir fujas de liquido, occasionando peligro de incendio, heridas personales, o contaminacion.

Cuando tiene que(desmarbazarte de las baterias usadas, porfavor se adapte a los reglamentosgovernmentales oalas desposiones en materia ambiental en vigor en su paises oarea. D3-4-2-3-1_sp

Panel de conexiones (PDP-60MXE20)

El panel de conexiones está provisto de dos terminales de entrada de video y de un terminal de calidad de video. Temblo incorpura los terminales de entrada/salida de audio y de calidad de altavoces.

No conecte nunca ningún componente a这些东西 conectores si haber consultado primero al技术和 en instalaciones de Pioneer.

Estos conectores se utilizen para los ajustes de la configuracion de la pantalla de plasma.

Para conectar un altovoz externo izquierdo. Conecte un altovoz cuya impedancia sea de 6 Ω a 16 Ω.

④RS-232C

No conecte nuncaledge componentaeste conector si haber consultado primero al的技术e en instalaciones de Pioneer.

Este conector se utilizes para los ajustes de la configuracion de la pantalla de plasma.

⑤ AUDIO (OUTPUT) (minitoma estéreo)

Se utilizes para dar salute a la seals de audio del componente de fuente seleccionado que está connectado a la pantalla de plasma a un amplificador de audio-video o componente similar.

Note: Cuando el interruptor MAIN POWER está ajustado en OFF o en ON (espera), no se produce ningún sonido por la toma AUDIO (OUTPUT).

⑥ AUDIO (INPUT1) (minitoma estéreo)

Se utilizes para Obtener sonido cuando se selecciona INPUT1.

Conecte la toma de salute de audio de los componentes conectados a INPUT1 de estaunidad.

⑦AUDIO (INPUT2) (minitoma estéreo)

Se utilizes para Obtener sonido cuando se selecciona INPUT2.

Conecte la toma de salute de audio de los componentes conectados a INPUT2 de estaunidad.

⑧ANALOG RGB OUT (INPUT1) (mini D-sub de 15 contactos)

Emplee el conector ANALOG RGB OUT (INPUT1) para dar salute a la seals de video a un monitor externo o aanother componente.

Note: La postal de video no se emitirá por el conector ANALOG RGB OUT (INPUT1) cuando la alimentación principal de la pantalla está desconectada o en el modo de esper.

⑨ANALOG RGB IN (INPUT1)

(mini D-sub de 15 contactos)

Para conectar a un ordinador (PC) o componente similar. Asegürese de que la connexion hecha corresponda al formatting de la calidad de la seals del componente connectado.

DIGITAL RGB (INPUT2) (toma DVI-D)

Se emplea para conectar un ordinador.

①AC IN

Seemploi para conectar el cable de alimentacion suministrado a una toma de corriente de CA.

⑫ Interruptor MAIN POWER

Se utilizes para conectar y desconectar la alimentacion de la pantalla de plasma.

Panel de conexiones (PDP-50MXE20/PDP-50MXE20-S)

El panel de conexiones está provisto de dos terminales de entrada de video y de un terminal de calidad de video. Temblo incorpora los terminales de entrada/salida de audio y de calidad de altavoces.

①Terminal SPEAKER (R)

Para conectar un altovoz除外. Conecte un altovoz sobre la corda de 6Ω a 16Ω.

Para conectar un altovoz externo izquierdo. Conecte un altovoz cuya impedancia sea de 6 Ω a 16 Ω.

No conecte nunca ningún componente a这些东西 conectores si haber consultado primero al先进技术 en instalaciones de Pioneer.

Estos conectores se utilizen para los ajustes de la configuracion de la pantalla de plasma.

④RS-232C

No conecte nuncaledge componentaeste conector si haber consultado primero al的技术e en instalaciones de Pioneer.

Este conector se utilizes para los ajustes de la configuracion de la pantalla de plasma.

⑤ AUDIO (OUTPUT) (minitoma estéreo)

Se utilizes para dar salute a la seals de audio del componente de fuente seleccionado que está connectado a la pantalla de plasma a un amplificador de audio-video o componente similar.

Nota: Cuando el interruptor MAIN POWER está ajustado en OFF o en ON (espera), no se produce ningún sonido por la toma AUDIO (OUTPUT).

⑥AUDIO(INPUT1)(minitoma estereo)

Se utilizes para Obtener sonido cuando se selecciona INPUT1.

Conecte la toma de calidad de audio de los componentes connectados a INPUT1 de estaunidad.

⑦AUDIO(INPUT2)(minitoma estéreo)

Se utilizes para Obtener sonido cuando se selecciona INPUT2.

Conecte la toma de salute de audio de los componentes conectados a INPUT2 de estaunidad.

⑧ANALOG RGB OUT (INPUT1) (mini D-sub de 15 contactos)

Emplee el conector ANALOG RGB OUT (INPUT1) para dar salute a la seals de video a un monitor externo o aanother componente.

Note: La postal de video no se emitirá por el conector ANALOG RGB OUT (INPUT1) cuando la alimentación principal de la pantalla está desconectada o en el modo de encontrar.

⑨ANALOG RGB IN (INPUT1)

(mini D-sub de 15 contactos)

Para conectar a un ordinador (PC) o componente similar. Asegürese de que la connexion hecha corresponda al formatting de la calidad de la seals del componente conectado.

DIGITAL RGB (INPUT2) (toma DVI-D)

Se emplea para conectar un ordinador.

⑪AC IN

Se emplea para conectar el cable de alimentacion suministrado a una toma de corriente de CA.

⑫ Interruptor MAIN POWER

Se utilizes para conectar y desconectar la alimentacion de la pantalla de plasma.

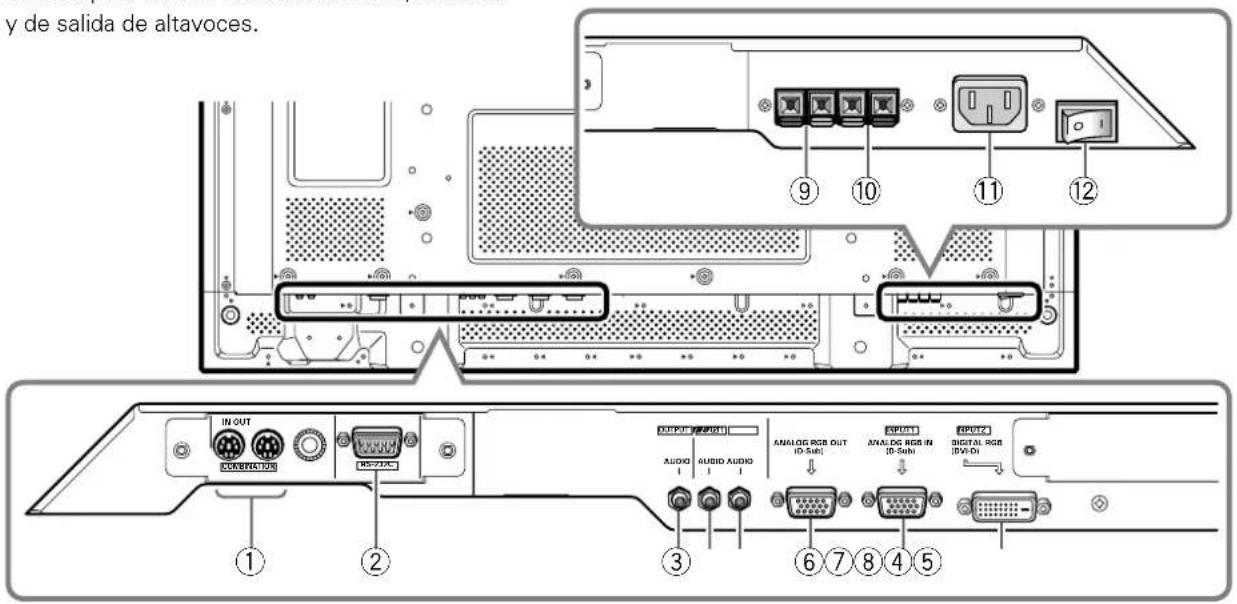

Panel de conexiones (PDP-42MXE20)

El panel de conexiones está provisto de dos terminales de entrada de video y de un terminal de calidad de video. Internacional incorpora los terminales de entrada/salida de audio y de calidad de altevoces.

No conecte nunca ningún componente a这些东西 conectores si haber consultado primero al先进技术 en instalaciones de Pioneer.

Estos conectores se utilizen para los ajustes de la configuracion de la pantalla de plasma.

②RS-232C

No conecte nunca ningún componente a este conductor si haber consultado primero al先进技术 en instalaciones de Pioneer.

Este conector se utilizes para los ajustes de la configuracion de la pantalla de plasma.

③ AUDIO (OUTPUT) (minitoma estereo)

Se utilizes para dar salute a la senal de audio del componente de fuente seleccionado que está connectado a la pantalla de plasma a un amplificador de audio-video o componente similar.

Note: Cuando el interruptor MAIN POWER está ajustado en OFF o en ON (espera), no se produce ningún sonido por la toma AUDIO (OUTPUT).

4AUDIO (INPUT1) (minitoma estereo)

Se utilizes para Obtener sonido cuando se selecciona INPUT1.

Conecte la toma de salute de audio de los componentes conectados a INPUT1 de esta unidad.

⑤AUDIO(INPUT2)(minitoma estéreo)

Se utilizes para Obtener sonido cuando se selecciona INPUT2.

Conecte la toma de calidad de audio de los componentes conectados a INPUT2 de estaunidad.

ANALOG RGB OUT (INPUT1) (mini D-sub de 15 contacts)

Emplee el conductor ANALOG RGB OUT (INPUT1) para dar salute a la senal de video a un monitor除外 o a otro componente.

Note: La postal de video no se emitir por el conector ANALOG RGB OUT (INPUT1) cuando la alimentacion principal de la pantalla está desconectada o en el modo de espera.

⑦ANALOG RGB IN (INPUT1)

(mini D-sub de 15 contactos)

Para conectar a una computadora personal (PC) o componente similar. Asegúrese de que la connexion/hecha corresponda al formatting de la calidad de la SERIAL del componente conectado.

⑧DIGITAL RGB (INPUT2) (toma DVI-D)

Se emplea para conectar un ordinador.

9Terminal SPEAKER (R)

Para conectar un altovoz除外o. Conecte un altovoz cuya impedancia sea de 6 Ω a 16 Ω.

10Terminal SPEAKER (L)

Para conectar un altovoz externo izquierdo. Conecte un altovoz cuya impedancia sea de 6 Ω a 16 Ω.

①AC IN

Se emplea para conectar el cable de alimentacion suministrado a una toma de corriente de CA.

⑫ Interruption MAIN POWER

Se utilizes para conectar y desconectar la alimentacion de la pantalla de plasma.

Instalación de la unidad

Instalacion utilizing los soportes de pantalla suministrados (PDP-42MXE20)

Asegürese de fjjar los soportes suministrados en la superficie de instalacion. Utilice pernos M8, de vente en las tiendas del ramo, que Sean 25mm mas largos que el espesor de la superficie de instalacion.

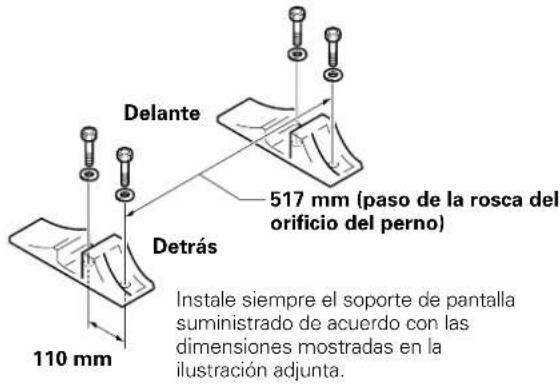

1 Fije los soportes suministrados a la superficie de instalacion por cada uno de los 4 orificios preparados employando los pernos M8 de vente en las tiendas del ramo.

PRECAUCION

Asegürese de emplear un perno M8 (paso = 1,25 mm). (Sólo puede'utilizar un perno de este時間.)

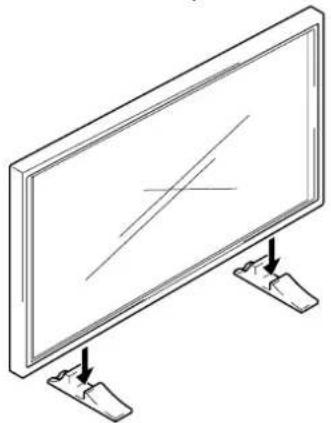

2 Coloque la unidad en los soportes.

3 Fije esta unidad empleando las arandelas y los pernos de cabeza hueca hexagonal suministrados.

Instalacion utilizing el soporte optional de PIONEER u otheras mensulas de montaje

• Solicite sin falta la instalacion o montaje de esta unidad a un especialista en instalaciones o al distribuidor que se la vendido.

Instalacion de la unidad en una pared

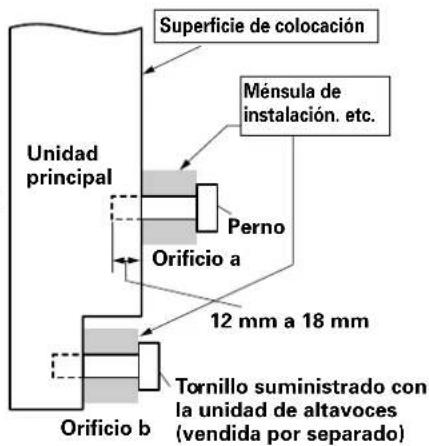

Estaunidad estádisenada con orificios parapernospara la instalacion enuna pared,etc.Los orificios de instalacion proportionsadosesmuestran enla ilustracionadjunta.

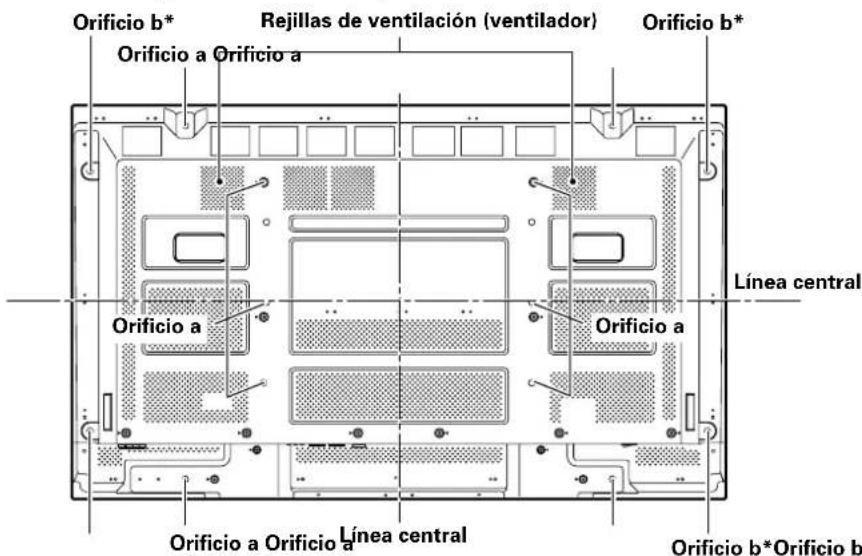

• Asegürese de colocar pernos en 4 o más lugares de las partes superior, inferior, izquierda y derecha de la linea central.

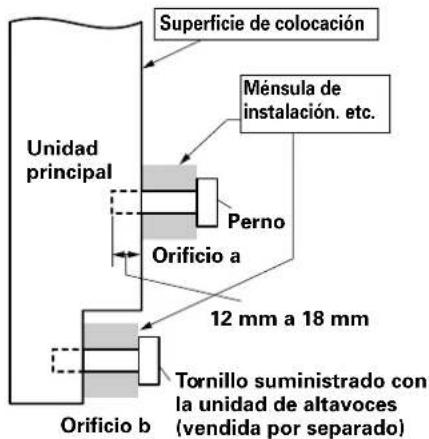

• Para los orificios "a", utilise pernos que Sean lo suficientmente largos como para poder ser insertados de 12 mm a 18 mm en la unidad principal desde la superficie de colocacion.Consulte el diagrama de la vista lateral de la ilustracion adjunta.
• Puesto que esta unidad está hecha con cristal, asegúres de instalarla en una superficie que sea plana y nivelada.

PRECAUCION

• Emplee solo los soportes o mensulas de montaje designados por Pioneer. Si se Employmentosotros productos que no son los recomendados, se corra el peligro de caía de la unidad o de mal funciona.
• Monte correctamente los soportes o mensulas de montaje de acuerdo con las instrucciones suministradas u另一边 instrucciones aplicables para la instalacion.
• La instalación y extracción de la unidad siempre deben realizarse entre dos o más personas.
• El lugar de instalacion seleccionado debe ser capaz de soportar el peso de esta unidad, y ser una superficie estable, plana, y uniforme. Si se instala en Lugares distinctos, se corra el peligro de caidas o daños de la unidad.
• Después de la instalación, tome las medidas apropiadas para evaporar caidas del lugar de instalación. Si no se toman tales medidas, la unidad Podra caerse y occasionar heridas o daños.
• Cuando se instala launidad en una pared, el trabajo deberán realizarlo技术和 profesionales con los conocimientos y experiencia necessarias; para más información, consulte a su distribuidor. Una instalación inadequada o insufiente puede occasionar accidentes, días, o heridas personales.
• Los asideros no deben ser extraídos ni montados por nadie que no sea un técnico profeso en instalaciones o el personal de servicios专业技术.
• Cuando desplace de lugar la pantalla, siempre deben ser transportada por dos personas, tomandola de los asideros traseros de la forma在哪。

No intente nunca desplazar la pantalla de plasma sosteniendola solo por uno de los asideros.

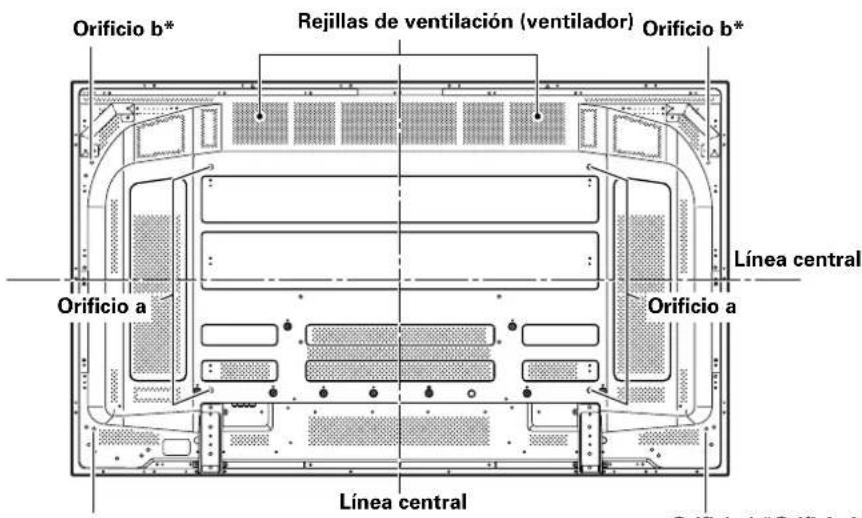

Diagrama de la vista posterior (PDP-60MXE20)
Diagrama de la vista lateral

Diagrama de la vista posterior (PDP-50MXE20/PDP-50MXE20-S)
Diagrama de la vista lateral

Diagrama de la vista posterior (PDP-42MXE20)
Diagrama de la vista lateral

Conexión del cable de alimentación

Conecte el cable de alimentacionuponedeshaber terminado todas las conexiones de los componentes.

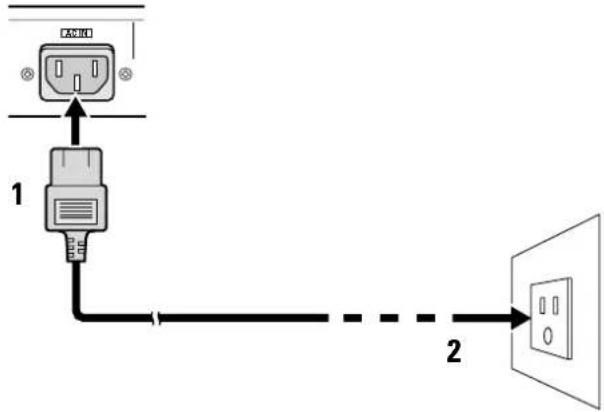

1 Conecte el cable de alimentacion a estaunidad.
2 Enchufe el cable de alimentacion a una toma de corriente.

PRECAUCION

• Emplee solo el cable de alimentacion suministrado.
• Para la pantalla de plasma, emplee un cable de alimentacion de tres nucleos con un terminal de toma de tierra. Asegürese siempre de conectar el cable de alimentacion a una toma de corriente de tres entradas y asegürese que tenga hecha la connexion de toma de tierra. Si utilizes una clavija de conversion de alimentacion, utilise una toma de corriente con terminal de toma de tierra y enrosque en este terminal la linea de toma de tierra.

NO!

No utilise una tension de alimentacion que no sea la indicada (100 V a 240 V CA, 50 Hz/60 Hz) porque podra causar un incendio o descargas electricas.

Colocacion de los nucleos de ferrita

Cable de alimentacion (PDP-60MXE20/PDP-50MXE20/ PDP-50MXE20-S)

Cologne el nucleo de ferrita accesorio al extremo del cable de alimentacion como se muestra en la ilustracion adjunta. Emplee las abrazaderas de cables suministradas para evaporar que el nucleo de ferrita resbale por el cable.

Si no hace este,esto monitor no cumplirá con el estandar obligatorio de la CE o C-Tick.

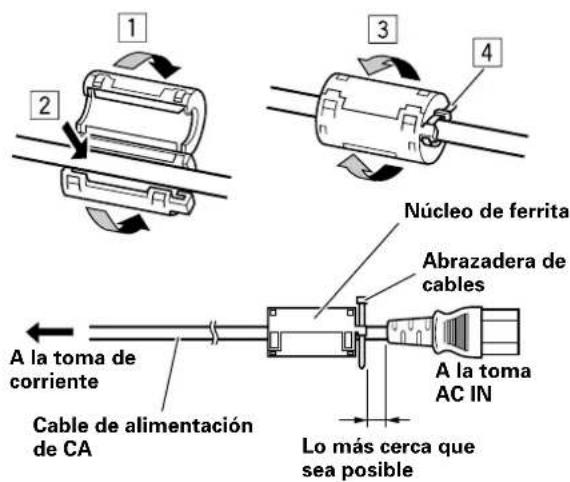

Cable de alimentacion (PDP-42MXE20)

Cologne los nucleos de ferrita accesorios en ambos extremos del conductor del cable de alimentacion como se muestra en la ilustracion adjunta. Emplee las abrazaderas de cables suministradas para evaporar que el nucleo de ferrita resbale por el cable.

Si no hace este,esto monitor no cumplirac con el estandar obligatorio de la CE o C-Tick.

Cable de audio

En cuando al cable de audio, conecte el nucleo de ferrita suministrado.

Enrolle el cable de audio (no suministrado) alrededor del nucleo de ferrita una vez, y bajo ajuste el fiador.

Si no hace este,esto monitor no cumplirá con el estandar obligatorio de la CE o C-Tick.

Cable de audio (no suministrado)

como instalar los cables

Las abrazaderas rápidas se suministran con la pantalla para agrupar y sutar los cables. Una vez connectados los componentes, siga los pasos siguientes para instalar los cables.

• Según se mira desde la parte posterior de la pantalla.

2 Una los cables分开 y asegúrelos con las bandas de cuertas suministradas.

No permitted that se produzca tension excessiva en los extremos de los cables.

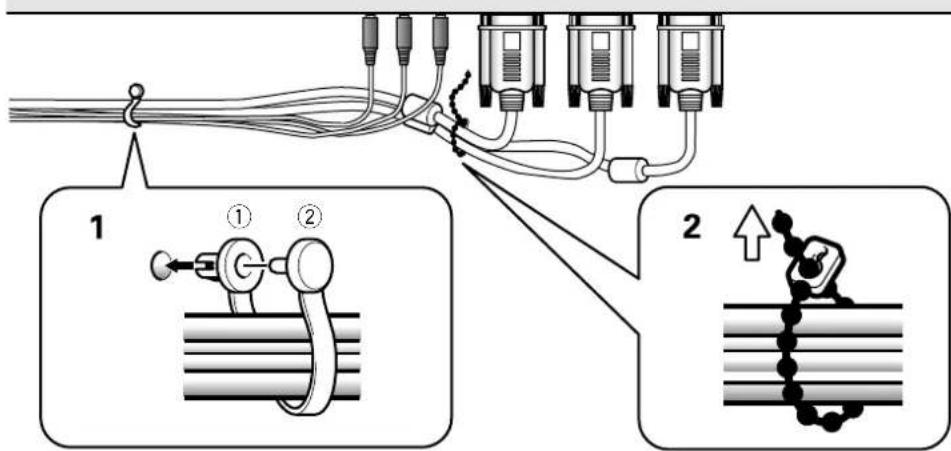

1 Organice+juntos los cablesutilizando las abrazaderas rápidas suministradas.

Inserte ① en un orificio apropiado de la parte posterior de la unidad, y bajo introduzca ② en la parte posterior de ① para fjjar la abrazadora.

Las abrazaderas rápidas han sido disénadas de forma que resulta fácil abrirlas una vez instaladas. Colóquelas por lo tanto con cuidado.

Nota

Los cables podran instalarse a la derecha o a izquierda.

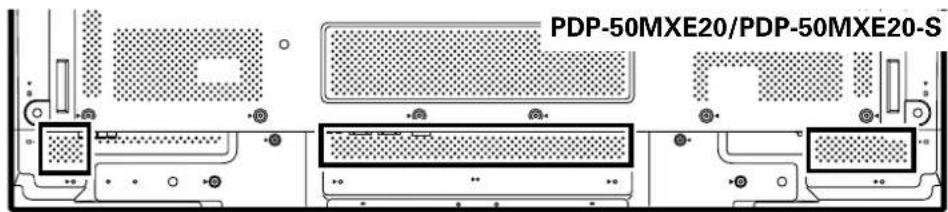

Para colocar las abrazaderas rápidas en la pantalla

Dependiendo de la situacion, conecte las abrazaderas rapiidas utilizing dos 4 orificios marcados con "O" en la ilustracion de abajo.

Emplee los orificios marcados con el signo como sea Needed.

• Según se mira desde la parte posterior de la pantalla.

Para extraer las abrazaderas rapiadas

Utilizando alicates, gire las abrazaderas 90^ y tire de ellas hacía fuera. En algunos casos, las abrazaderas talvez se deterioren con el paso del tiempo y se estropeen al sacarlas.

Ajuste del idioma de visualización en pantalla (Señales de ordinador)

El idioma de visualización en pantalla se ha ajustado en fabraca a ingles como ajuste predeterminado. Para embararlo a otro bidioma, deben cambiarse el ajuste de la pantalla. Siga los procedimientos siguientes para embarir el ajuste.

Mando a distancia

Panel de operación de la pantalla de plasma

1 Ajuste el interruptor MAIN POWER del panel posterior a la posicion ON.

El indicator STANDBY/ON del panel frontal se encendera en rojo.

2 Presione el boton STANDBY/ON para conectar la alimentacion.

El indicator de la STANDBY/ON del panel frontal se encenderá en verde.

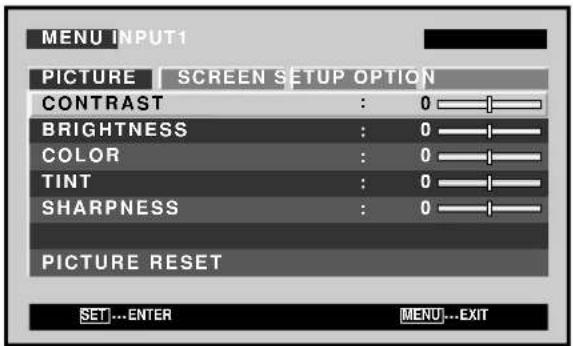

3 Presione el botón MENU para visualizar la pantalla del menu.

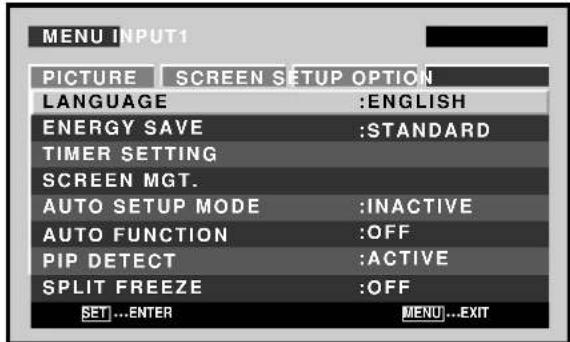

4 Emplee los botones / para seleccionar [OPTION].

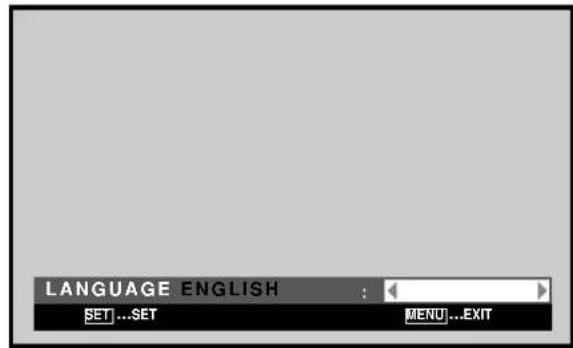

5 Emplee los botones / para selectionar [LANGUAGE], y presione其中之一 el botón SET.

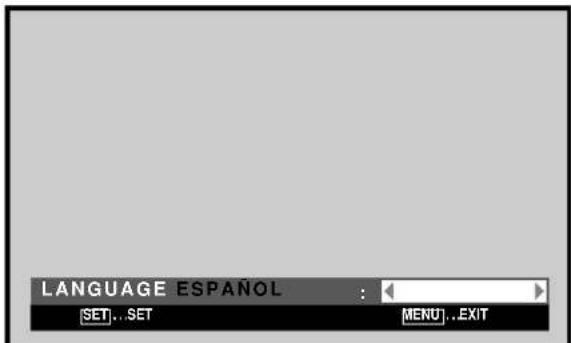

6 Empleando los botones / , seleccione el idioma deseado.

Cada vez que se presionan los botones ,el idioma va Cambiando entre los que hay disponibles, en el orderoSiguiente:

7 Cuando se visualse el idioma deseado, presione el boton SET.

El idioma seleccionado se ajustará en la memoria y la pantalla volverá a la mostrada en el paso 4.

8 Cuando haya completado los ajustes, presione el botón MENU para volver a laImagen de la pantalla normal.

Nota

Cuando el idioma de visualización en pantalla se ajuste para INPUT1 o para INPUT2, el idioma de visualización para la otra entrada se ajustará al mismo idioma.

Ajuste del idioma de visualización en pantalla (Señales de video)

El idioma de visualización en pantalla se ha ajustado en fabraca a ingles como ajuste predeterminado. Para Cambiarlo a otro bidioma, deben cambiarse el ajuste de la pantalla. Siga los procedimientos siguientes paraCambiar elajuste.

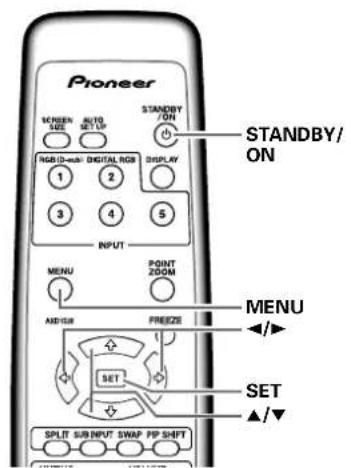

Mando a distancia

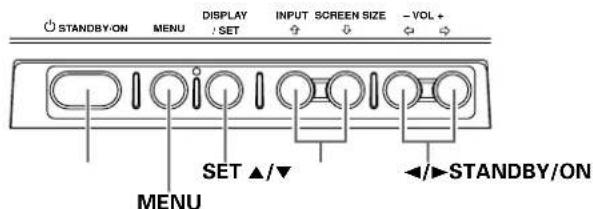

Panel de operation de la pantalla de plasma

1 Ajuste el interruptor MAIN POWER del panel posterior a la posicion ON.

El indicator STANDBY/ON del panel frontal se encendera en rojo.

2 Presione el boton STANDBY/ON para conectar la alimentacion.

El indicator de la STANDBY/ON del panel frontal se encenderá en verde.

3 Presione el botón MENU para visualizar la pantalla del menu.

4 Emplee los botones / para seleccionar [OPTION].

5 Emcee los botones / para selectionar [LANGUAGE], y presione其中之一 el botón SET.

6 Empleando los botones / , seleccione el idioma deseado.

Cada vez que se presionan los botones ,el idioma va Cambiando entre los que hay disponibles, en el orderoSigueiente:

7 Cuando se visualse el idioma deseado, presione el boton SET.

El idioma seleccionado se ajustará en la memoria y la pantalla volverá a la主義a en el paso 4.

8 Cuando haya completado los ajustes, presione el botón MENU para volver a laImagen de la pantalla normal.

Nota

Cuando el idioma de visualización en pantalla se ajuste para INPUT1 o para INPUT2, el idioma de visualización para la otra entrada se ajustará al mesmo idioma.

Limpieza

La limpieza frecmente prolongara la vida útil y mejorar el rendimiento de esta unidad. La forma recomendada de limpieza de la pantalla y de las partes relacionadas se describe a continuación.

Antes de hacer la limpieza, asegürese de haber desenchufado el cable de la alimentacion de la toma de corriente.

Limpieza del cuerpo del panel de la pantalla y del mando a distancia

No deben utilizar, bajo ninguna circunstancia, solventes tales como bencina o disolvente para hacer la limpieza. La realizacion de tales liquidosuede deteriorar opelar la pintura de la pantalla o del mando a distancia. Frote la pantalla y el mando a distancia con suavidad empleando un pano blando. Si la suciedad se ha acumulo excessivamente, humedezca un pano blando en detergente de limpieza neutro y diluido en agua y, despues de haber exprimido bien el pano, frote el componente y sequelo afterwards con un pano suave y seco.

Limpieza de la pantalla

Después de haber quitado el polvo, frote con cuidado la pantalla con el paño de limpieza suministrado u other pano suave (algodón, franela, etc.). No utilise papel de tisú ni paños tocos. Puesto que la superficie de la pantalla se raya con calidad, no la frote ni golpee con un objeto duro. Si limpia la superficie de la pantalla con un paño humedecido, las gotas de agua de la superficie能把entrar al interior del aparato y occasionar mal funcionaiento.

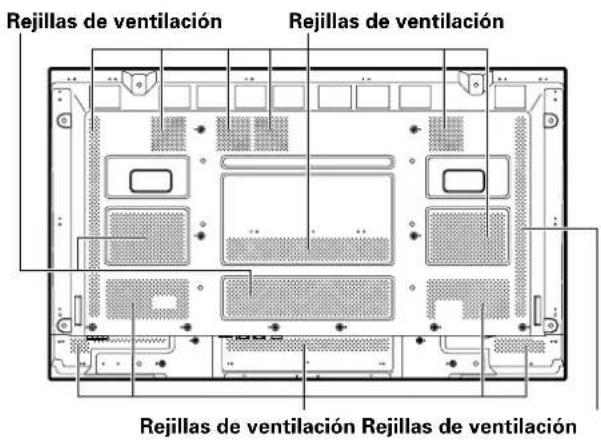

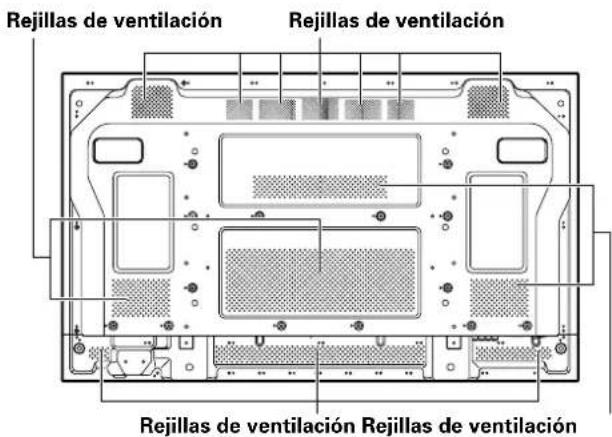

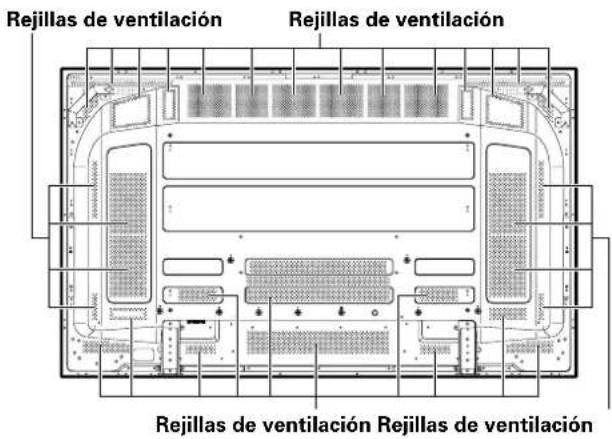

Limpieza de las rejillas de ventilacion

Como regla general, emplee una aspiradora una vez al mes para limpiar el polvo acumulado en las revillas de ventilacion del panel posterior de la pantalla (cuando lo haga, ajuste la aspiradora a la potencia minima).

Si sigue utilizando la unidad sin sacar el polvo, aumentoa la temperatura interna, lo cual可以选择 dar pie a una vería o un incendio.

PDP-60MXE20

PDP-50MXE20/PDP-50MXE20-S

PDP-42MXE20

Solución de problemas

Lo que a primera vista pueda parecer una avería, es posible que pueda SOLUTIONARSE con una rapiida comprobación. Compruebe si se visualiza algunos aviso en la pantalla. Si aparece algunos aviso, consulte la tabla de abajo y verifique el modo. Si no se visualiza ninguno, compruebe si el problema se Mentiona en las páginas 17 a 18. La causa del problema también puede residir en algo que no sea esta unidad, por lo que deberá comprobar los otros componentes realizados, como por exemple la videograbadora. Si el problema sigue sin poder resolverse, consulte al distribuidor a quien adquirido esta unidad.

Acerca del modo de autodiagnosticico

En la parte inferior de la pantalla de estaunidad aparecen mensajes para indicarfallosdefuncionamento o de conexión.Compruebe la condidon de la unidad despues de haber confirmado el mensaje.

MENSAJE DE ERROR	REMDIO
PRECAUCION FUERA DE RANGO o PRECAUCION SENAL NO ACEPTADA o SENAL INCORRECTA	La senal de entrada actual es incompatible con estaunidad. Compruebe la tabla de compatibiliad con senales deordenador, y cambie adecuadamente el ajsute de la senal de salute del ordinador.
ADVERTENCIA ALARMA TEMPERATURA CERRAR	Desconecte la alimentación principal. ¿La temperatura ambiental es de más de 40 °C? Aparte los objetivos que obstruyan las revillas de ventilación de la噎a de plasma.
ADVERTENCIA FALLO VENTILADOR CERRAR	Ha的功能ado mal el enfiambre. Desconecte inmediamente la alimentación, desenchufe la clavija de la toma de corriente y consulte a un centro de service Pioneer o a su distribuidor.
ERROR TECLA INCORRECTA	Se ha intentado una operation invalida. Compruebe las senales de entrada, las conexiones y demas ajustes.
CERRAR	Desconnecte la alimentación principal, espere 1 á 2关键时刻, y vuelva a conectar la alimentación. Si el problema persiste, desenchufe la clavija del cable de alimentación de la toma de corriente y consulte a un centro de service Pioneer o a su distribuidor.

Problemas generales

Problema Posible soluación
• No se conecta la alimentación.	• ¿Este está desenchufado el cable de la alimentación? • ¿Se ha connectado el interruptor MAIN POWER?
• Launidad no funciona.	• Las influencias externas, tales como tormentas, electricidad estatística, etc., podercecause unFuncioncimiento inadequado. En talescasos, opere launidad despáués de haber-connectado y bajo desconnectado el interruptor MAIN POWER, o de haber desenchufado y vuelto a enchufar el cable de la alimentaciónuponés de 1 a 2minutos.
• El mando a distancia no funciona.	• ¿Se han insertado las pilas con las polaridades (+, -)correctamente alineadas? • ¿Están gastadas las pilas? (Reemplácelas por otheras pilas cuales). • ¿Hayalgún objecto que obstruya el receptor de la senal de control remoto? • Oriente el mando a distancia hacía el receptor de la senal de control remoto para la operación.
• Se corta laImagen.	• ¿Es correcta el área de pantalla selectionada? Cambia aotherárea de pantalla. • ¿Se han efectuado correctamente los ajustes del modo [PANT.] tales como el del tamanode laImagen? •¿Se estáutilizando la función POINT ZOOM de laImagen?
• Colores extraños,colores claros u oscuros, mala alineaciónde los-coloredes.	• Ajuste la tonalidad de laImagen. • Tiene la habitacióndemasiadaclaridad? LaImagenpuede aparecer oscura cuando la habitación está muy iluminada.
• La alimentación se desconecta subitamente.	• Haeightado la temperatura del interior de laiedad. (Las rejillas de ventilaciónestán obstruidas.)Apareloslugerosqueobstruyan las rejillas de ventilación o límpielas. •Sehaactivado [ACTIVADO]la funciona [GEST.POTENCIÀ].?
• No hayImagen.	• ÚSe han connectado correctamente losotrost componentes? •Sehaeffectuado correctamente la configuracióndespuésde laconnexión? •Seha selecciónado la entrada correcta? •Seintroduice una senalqueesincompatible? •Sehaajustado correctamente la [IMAGEN]?

Problemas que frecuentemente se confunden con averías

Problema Posible soluccion
• La pantalla se visualiza en tamanfoypeeno.	• Se ha seleccionado el area de pantalla correcta?
• Se corta la letra en la pantalla.	• Realice el ajuste utilizingo el modo [PANT.] en la pantalla de menús.Sit現代o no se apprecia mayor, es possible que estaunidad esté limitando el margen de visualización. Compruebe la tabla de compatibiliad de senales deordenador.
• Se oye a veces un sonido seco precedente de la caja.	• La expansión/contracción causada por loseturnos en la temperatureauenoten acause de que salga ruido de la caja. No se tratate de un malfuncamilamento.
• Hay partes brillantes de laImagen que parecenperder intensidad.	• Cuando el niven del senalde entrada de video es demasiado alto,puede parecer que las partes brillantes pierden intensidad.Incrumente el niven del ajuste del contraste y compruebe laImagen.
• Aparecen motas o ruido en lalevision.	• Puede deberse a interferencias de ondas de radio procedentes de aparatos con motores, tales como secadores, aspiradoras electricas, taladros electricos, sistemas de encendido de automóviles, motocicletas, etc. de dispositivos de conmutación tales como termostatos, etc., de letreros de neón o de descargas electricas de lineas de alimentación, etc.
• Aparecen franjas en lalevision.	• Puedendebere a la mezcla de ondas de radio procedentes de emisoras de TV, emisoras de FM,radio de radioaficionados, radios Públicas (radios simplificadas), etc., o a computadoraspersonales,televisores y componentes de audio/video que se encontrarten cerca.Un Campo electromagnético intensocouldacause distorsiones o problema similares en laImagen.
• Se oye sonido precedente del interior de lauponidad.	• Sonido normal delventilador delenfriamente y delas partes deslizantes internas del panel del受害者.
• Cambia la velocidad delventilador.	• La velocidad delventilador cambia automatistically de acuerdo con las conditiones ambientales.No se tratate de un malfuncamilamento.
• Elindicador ON (verde) no seenciende.	• Elindicador ON no se enciendealgunas vezes,dependiendo delosajustesrealizados por elinstalador.Consulte altechnico en instalaciones.

Precauciones relacionadas con la Utilización

Retencion y persistencia deImagen secundaria en el panel

• La visualización de la mismaImagen, como por exemple de unaImagen fija, durante mucho tiempo可能导致causar la persistencia deImagen secundaria.

Esto peutecocurrir en los doscasossiguidentes:

1. Persistencia deImagen secundaria debida aarga electrica remanente

Cuando se visualizan patrones deImagen con una luminancia de pico muy alta durante más de 1 minuto seguido, puede producirse la persistencia deImagen secundaria bajo a la energia electrica remanente. Las imagenes secundarias que queden en la pantalla desaparecerán cuando se visualicen imagenes en movimiento. El tiempo que tardan en desparecer las imagenes secundarias depende de la luminosidad de las imagenes fjias y del tiempo que han estado visualizadas.

2. Imagen secundaria (persistencia deImagen) debida a quemadura

Evite la visualización continua de la misma imagen durante periodos prolongados en la pantalla de plasma. Cuando se visualiza continuallymente la misma imagen durante varías horas o cuando se visualiza durante periodos más cortos de tiempo durante various días, es posible que quede una imagen secundaria permanecemente en la pantalla bajo a que se han quemado los materiales fluorescentes. Estas imagenes poder reducirse y notarse menos si se visualizan desdequesimagenes en movimiento, pero no desaparecerán porcomplete.

Puede producirse el mismo tipo de quemadura de una imagen persistente o residual après de tenerla en funcionaamente muchas horas seguidas, o de suemploi repetido cada dia durante periodos cortos de tiempo de unismo時間 de pantalla [4:3] o imagen de [PUNTO A PUNTO]. Con exception de los casos en los quegue serve involucrada la violacion de los Derechos de propidad intelectual, se recomienda evaporar la quemadura de imagenes residuales selectionando un時間 de pantalla que muest las imagenes en toda la pantalla.

• Adicondalmente, la funciona [ORBITAL] y la funciona de [AHORRO ENERGIA] también puede usar para reducir el peligro de formacion de imagenes residuales.

Nota

Deberan observar precauciones especialas cuando se usa la pantalla de plasma como monitor de vigilancia o en other aplicaciones en las que se visualizan imagenes fijas durante periodos prolongados de tiempo. Ante de usar el monitor para tales aplicaciones, pida consejo a su distribuidor. Cuando emplee esta pantalla como monitor de una CAMERA de vigilancia, le recommendamos ajustar la función [AHORRO ENERGIA] en [MODO3] o [MODO2].

Acerca de la función de protección del panel de plasma

El brillo de esta pantalla se deteriorara ligeramente cuando se visualiza continuallymente una imagen con poco movimiento, como pueda ser una fotografia o una imagen de computadora. Ello se debe a la función de proteccion de la pantalla de plasma que detecta las imagenes queienen poco movimiento y ajusta automatamente el brillo para proteger la pantalla, y no se tratate de ningún problema de configuracion.

La función del protector de pantalla se activa cuando la pantalla no detecta Movement o muy poco Movement en la pantalla durante un periodo deunos tres minutes; esta funciona es una caracteristica automatica que no pueda desactivarse.

Falla de pixeles

La planta de plasma se compone de un alto número de diminutos elementos de imagen denominados pixeles, dispuestos con gran precision, pero es possible que algunos veces uno o más pixeles no se enciendan, o que se enciendan de forma desordenada. Esto son efectos secundarios inevitables del proceso de fabricacion y no indica an mal funciona.

Acerca de la luz de rayos infrarrojos

En principio, la pantalla de plasma radia rayos infrarrojos.
Dependiendo del entorno en el que se ha instalado y en el que sesuma el monitor, los mandos a distancia de rayos infrarrojos deotiros aparatos能把 operar Incorrectamente, o es possible que se oiga ruido con auriculares inalambricos. En tales casos, aleje el aparato afectado a un lugar en el que no sea afectado su sensor de rayos infrarrojos.

Interferencias electromagnéticas

Esta pantalla ha sido fabricada de(acuerdo con las normas oficiales relacionadas con las interferencias electromagnéticas, pero es possible que produzca un bajo niveau de ruido en la radiorreception. Este ruido puede notarse si radios de AM,ordenadores,o equipos de video共产党员 instalados demasiadoerca de la pantalla.En talescasos, aleje el aparato afectado a un lugar donde no se vea afectado.

Ruido de acontecimiento

Cuando se conecta la alimentacion, es possible que se aprecie algo de ruido deccionamento; pero es normal y no seoca de un mal malfunctionamento.

Temperatura de la pantalla de plasma

Cuando se usa la pantalla de plasma durante mucho tiempo seguido, todas partes de la pantalla pudeten retener el calor y la pantalla puede estar caliente al tact; este es normal y no se tratate de un mal funcionaimiento.

Precauciones adiconiales

• Si la alimentación se desconecta automática时候as la unidad está en functionamento,uede deberse a las razones siguentes.
  ① Estáactivada[ENCENDIDO]lamerican(GESTION POTENTIAL?
  (2)La temperatura ambiental ha sobrepaso los 40^ . Utilice esta unida en un lugar con una temperatura ambiental de menos de 40^ .
  ③ La temperatura del interior haeightado anormalmente debido a que se han bloqueado las rejillas de enfiambre, al sobrecalentamento de los componentes electronicos internos, o athers factores.
  Si la alimentación se desconecta automatistically por algunareason que no sea las que arriba hemosmentionado,可以更好tratarse de un mal configuracion. En tales cases,desenchufeel cable de la alimentacion y Solicite la reparacion en la tienda del ramo que le quede mas cercana.
• El panel de la planta de plasma de esta unidad es muy brillante y si se mira a muy poca distanciauede cansar la vista.Le recomendamos que mire la planta a una distancia adequada (de 3 m a 6 m).
• Para proteger el panel y los circuitos internos, esta pantalla está provista de un ventilador de enfiambre Diseño para connectarse/desconectarse y cambiar de velocidad automatistically de acuerdo con las conditiones de la temperatura ambiente (el sonido del ventilador cambia de acuerdo con su velocidad). La pantalla deben utilizar en conditiones de temperatura ambiente de menos de 40^

Indicador de la alimentacion (STANDBY/ON)

Durante la operation de la función de [GEST.POTENCIA], este indicator parpadeará en verde a intervalos de aproximadamente 1 segundo.

Este indicator está encendido (verde) en conditiones normales de funcionajo. Sin embargo,dependiendo de los ajustes realizados por el technician en instalaciones, es possible que no seonga el indicator verde al conectar la alimentacion.

Si la luz verde parpadea en una forma distinta a la que se hamentionado, se indica un mensaje de error. Consulte el mensaje en la pantalla y compruebe las conditiones ambientales (temperatura, etc.) y responds de forma consequential.

Si el problema persiste, desenchufe la clavija del cable de alimentacion y consulte a su distribuidor o centro de service Tecnico.

En otheros casos, si se desconecta la alimentacion por si mismas, o si no se conecta, asi como si este indicator parpadae en rojo, significa que pueda haberse producido un mal configuracion.

Desenchufe inmediatamente la clavija de la alimentacion y consulte a su distribuidor o centro de service.

Especificaciones

Generalidades (PDP-60MXE20)

Panel emisor de luz. Panel de plasma de CA de 60 pulgadas 131,86 cm (An) x 74,19 cm (Al) x 151,3 cm (en diagonal)

Numero de pixeles 1365 x 768

Alimentación 100 V a 240 V CA, 50 Hz/60 Hz

Corriente nominal 5,8 a 2,4 A

Consumo en el modo de espera 0,8 W

Dimensiones exteriores 1470 mm (An) x 880 mm (Al) x 122 mm (Prf)

Peso 62,0 kg

Margen de temperatas de funciona a 0^ a 40^

Generalidades (PDP-50MXE20/PDP-50MXE20-S)

Panel emisor de luz . . . . . . Panel de plasma de CA de 50 pulgadas 110,36 cm (An) x 62,09 cm (Al) x 126,63 cm (en diagonal)

Numero de pixeles 1365 x 768

Alimentación 100 V a 240 V CA, 50 Hz/60 Hz

Corriente nominal 3,7 a 1,5 A

Consumo en el modo de espera 0,6 W

Dimensiones exteriores 1222 mm (An) x 736 mm (Al) x 99 mm (Prf: Sin inclir los asideros)

Peso 35,5 kg

Margen de temperatas de funciona a 0^ a 40^

Generalidades (PDP-42MXE20)

Panel emisor de luz ....... Panel de plasma de CA de 42 pulgadas

92,16 cm (An) x 51,53 cm (Al) x 105,59 cm (en diagonal)

Numero de pixeles 1024 x 768

Alimentación 100 V a 240 V CA, 50 Hz/60 Hz

Consumo en el modo de espera 1,5 W

Dimensiones exteriores 1022 mm (An) x 610 mm (Al) x 98 mm (Prf: Sin incluir los asideros) (incluyendo el soporte de la pantalla)

1218 mm (An) x 737 mm (Al) x 300 mm (Prf)

Peso 30,5 kg (incluyendo el soporte de la pantalla) 31,1 kg

Margen de temperatas de funciona a 0^ a 40^

Entrada/salida

Video

INPUT1

Entrada

Mini D-sub de 15 contactos (conector hembra)

Serial RGB (compatible con G ON SYNC)

RGB... 0,7 Vp-p/75 Ω/sin sincronizacion

HD/VS, VD... Nivel TTL/ polaridad positiva y negativa/ 2,2 kΩ

G ON SYNC ... 1 Vp-p/75 Ω/sincronizacion negativa

• Compatible con "Plug & Play" de

Microsoft (VESA DDC 1/2B)

Mini D-sub de 15 contactos (conector hembra) 75 Ω/con memoria intermedia "buffer"

INPUT2

(Entrada) Conector DVI-D de 24 contactos

Señal RGB digital (DVI según la señal TMDS)

• Compatible con "Plug & Play" de Microsoft (VESA DDC 2B)

Audio

Entrada AUDIO INPUT (para INPUT1)

Minitoma estéreo

Izq./der. (L/R)

500 mVrms/mas de 10 kΩ

AUDIO INPUT (para INPUT2)

Minitoma estereo

Izq./der. (L/R)

... 500 mVrms/mas de 10 kΩ

Salida AUDIO OUTPUT

Minitoma estereo

Izq./der. (L/R)

500 mVrms (max.)/menos de 5 kΩ

SPEAKER

PDP-60MXE20/PDP-50MXE20/ PDP-50MXE20-S

Izq./der. (L/R)

6Ωa 16Ω/9W+9W(a6Ω)

PDP-42MXE20

Izq./der. (L/R)

6Ωa16Ω/8W+8W(a6Ω)

Control

RS-232C... D-sub de 9 contactos (conector macho) COMBINATION IN/OUT

... 2 Mini DIN de 6 contactos

Accesorios

Cable de alimentacion 1

Mando a distancia 1

Pilas AA (R6) 2

Pano de limpieza (para la pantalla) 1

Abrazaderas rapiidas 3

Bandas deCNTAS 3

Nucleos de ferrita (para los cables de audio) 3

Nucleo de ferrita (PDP-60MXE20/PDP-50MXE20/PDP-50MXE20-S: para el cable de alimentacion) 1

Nucleos de ferrita (PDP-42MXE20: para el cable de alimentacion) 2

Abrazadora de cable (PDP-60MXE20/PDP-50MXE20/ PDP-50MXE20-S) 1

Abrazaderas de cables (PDP-42MXE20) 2

Soportes de la pantalla (PDP-42MXE20) 2

Arandelas (PDP-42MXE20) 2

Pernos de cabeza hueca hexagonal (M8 x 40 mm)
(PDP-42MXE20)

Soporte del mando a distancia (PDP-42MXE20) 1

Manual de instrucciones (CD-ROM) 1

Guia resumida 1

Tarjeta de garantía 1

• Por razones de mejoras del producto, las specifications y el Diseño está susertos a Cambios sin previo aviso.

啟動指南

Impreso en papel reciclado.

使用再生紙印刷。
