MANUAL DE USUARIO Moducontrol Aermec

Los que suscriben la presente declaran bajo la propia y exclusiva responsabilidad que el conjunto en objeto, definido como sigue:

NOMBRE

MODUCONTROL

TIPO

Tarjeta electrónica para enfriadora AIRE/AGUA, bomba de calor

Al que se refiere esta declaración, está en conformidad con las siguientes normas armonizadas:

CEI EN 60730-1

Norma de seguridad

CEI EN 61000-6-1

Inmunidad y emisión electromagnética para ambientes residenciales

CEI EN 61000-6-3

CEI EN 61000-6-2

CEI EN 61000-6-4

Inmunidad y emisión electromagnética para ambientes industriales

Satisfaciendo de esta forma los requisitos esenciales de las siguientes directivas:

• Directiva LVD: 2006/95/CE
• Directiva compatibilidad electromagnética 2004/108/CE

Bevilacqua

15/01/2008

Director Comercial

Firma

Precauciones y normas de seguridad ....150

Características de la regulación ....151

Ajustes por defecto del MENÚ DE USUARIO ....152

Ajustes por defecto de la RESISTENCIA....153

Ajustes por defecto del MENÚ DE INSTALADOR ....154

Ajustes por defecto del MENÚ DE INSTALADOR 2 ....156

Configuración de la unidad con MODUCONTROL 157

Visualizaciones de la interfaz usuario y de los parámetros ....158

Menú lecturas 159

Menú LECTURAS AVANZADAS ....160

Menú USUARIO 161

Configuración de los parámetros operativos (nivel usuario) ......161

Configuración modalidades de funcionamiento (CALIENTE/FRÍO) 161

Configuración set temperatura en frío 161

Configuración banda proporcional en frío 162

Configuración set temperatura en caliente 162

Configuración banda proporcional en caliente 162

Configuración elección set según la temperatura exterior ....162

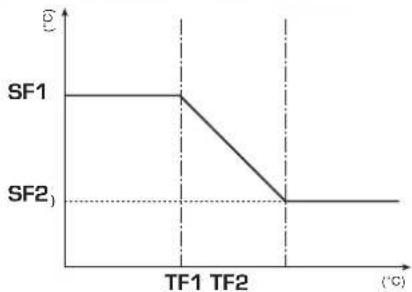

Configuración del set temperatura en frío 1 ....163

Configuración temperatura del aire exterior 1 163

Configuración del set temperatura en frío 2....163

Configuración Temperatura aire exterior 2 163

Configuración del set de calor 1 ....163

Configuración Temperatura aire exterior 1 (en caliente) 163

Configuración del set de calor 2....164

Configuración Temperatura del aire exterior 2 (en caliente) 164

Configuración del set de temperatura del agua sanitaria 164

Configuración de la banda proporcional de agua sanitaria ....164

Menú INSTALADOR....165

Configuración de los parámetros operativos (nivel instalador) ......165

Configuración regulación en entrada o salida 165

Configuración FORCE-OFF en frío 165

Configuración FORCE-OFF en caliente 166

Configuración umbral de seguridad ....166

Configuración tiempo integral 166

Configuración tiempo de derivación 166

Configuración umbral antihielo 166

Configuración frost protection ....166

Configuración de la resistencia integración o activación caldera .....167

Configuración control del panel 167

Habilitación del agua sanitaria 167

Potencia destinada a la producción de agua sanitaria 168

Tiempo de espera en Entrada/salida 168

Tiempo de espera en Entrada/salida 168

Habilitación by-pass flujostato 168

Tiempo by-pass flujostato 168

Standby por elevada temperatura ambiente 169

Umbral de elevada temperatura del agua en entrada 169

Configuración del protector de pantalla 169

Dirección Modbus supervisor 169

Baud rate supervisor 169

Habilitación escritura supervisor ....169

Menú INSTALADOR 2....171

Configuración de los parámetros operativos (nivel instalador) ......171

Umbral para la reactivación después de la fuerza de cierre fuera de .....171

Configuración del cable de calentamiento (sólo ANK) 171

Set point cable de calentamiento (sólo ANK) 171

Apagado de la bomba por termostato ....171

Menú INSTALADOR 3....172

Configuración de los parámetros operativos (nivel instalador) ......172

Los ajustes de fábrica 172

Configuración máxima DCP Volt 172

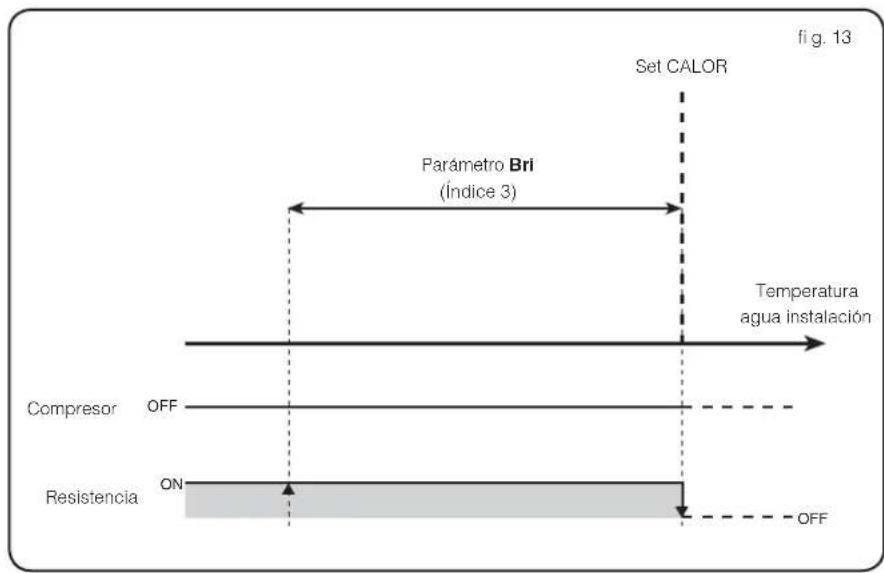

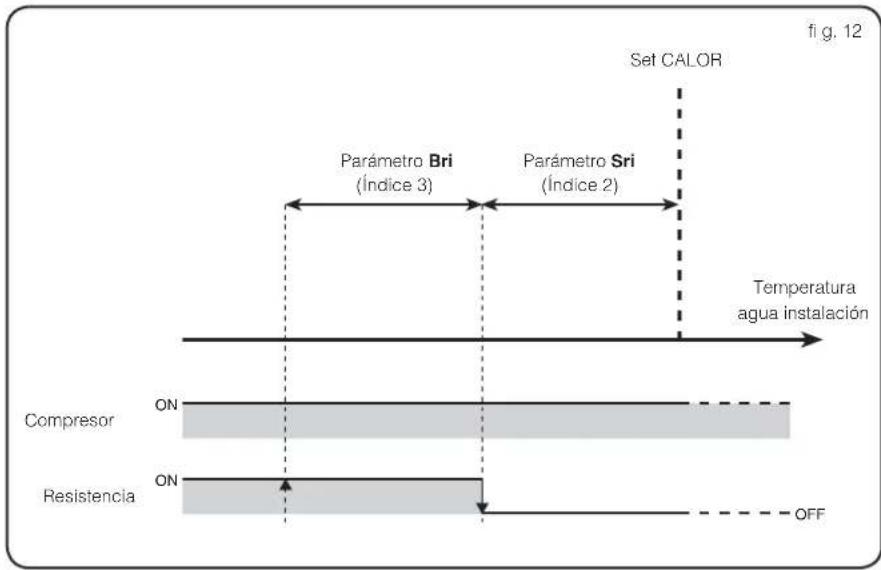

Control de la resistencia eléctrica ....173

Lógica de selección de la modalidad de control de la resistencia .....173

Lógica de la resistencia complementaria: 173

Lógica de la resistencia sustituta: 173

Menú RESISTENCIA....174

Configuración de los parámetros operativos (nivel resistencia) 174

Configuración set de la resistencia antihielo 174

Configuración de la banda resistencia antihielo 174

Configuración del set de la resistencia complementaria ....175

Configuración de la banda de la resistencia en modo integración/sustitución ..... 175

Configuración del umbral de la temperatura del aire exterior para

la modalidad integración ....175

Configuración del umbral de la temperatura del aire exterior para

la modalidad sustitución ....175

Configuración de la banda para temperaturas del aire ....175

Tabla de resumen de alarmas ....178

Precauciones y normas de seguridad

NO mojar el embalaje

NO pisar el embalaje

Indicaciones para la eliminación

ATENCIÓN: este producto contiene elementos eléctricos y electrónicos que no pueden eliminarse utilizando los canales tradicionales de recogida de residuos municipales. Para estos productos existen centros de recogida selectiva.

Los aparatos eléctricos y electrónicos deben tratarse por separado y siguiendo la legislación vigente en el Estado de pertenencia. Las baterías o los acumuladores presentes en los aparatos deben eliminarse por separado, según las disposiciones del municipio de pertenencia.

Símbolos de seguridad

Peligro tensión

ATENCIÓN

Peligro piezas en movimiento

Sugerencias sobre el manual

Guarde los manuales en un lugar seco para evitar su deterioro, al menos durante 10 años, para posibles consultas futuras.

Leer atenta y completamente todas las informaciones contenidas en este manual. Prestar particular atención a las normas de uso acompañadas con las indicaciones "PELIGRO" o "ATENCIÓN" puesto que, si no se cumplen, se puede causar daño a la máquina y/o a personas y cosas. En caso de anomalías no contempladas en este manual, contacte inmediatamente el Servicio de Asistencia de su zona. El aparato debe ser instalado de manera tal que permita posibles operaciones de mantenimiento y/o reparación.

En cualquier caso, la garantía del aparato no cubre los costes debidos a escaleras automáticas, andamios u otros sistemas de elevación que fuesen necesarios para efectuar las intervenciones en garantía. AERMEC S.p.A. declina toda responsabilidad por cualquier daño debido a un uso impropio de la máquina, o bien a una lectura parcial o superficial de las informaciones contenidas en este manual.

Características de la regulación

El panel de control de la unidad permite una rápida confi guración de los parámetros de funcionamiento de la máquina y su visualización. El display está formado por 4 cifras y varios leds para la indicación del tipo de funcionamiento, la visualización de los parámetros confi gurados y de las alarmas que pudieran intervenir. En la tarjeta se memorizan todas las confi guraciones por defecto y las eventuales modifi caciones. Con la instalación del accesorio panel remoto PR3, es posible controlar a distancia el encendido y el apagado, la confi guración del modo de funcionamiento (frío-calor), y la visualización del resumen de las alarmas.

Modu_485A añadiendo el accesorio, la unidad puede ser gestionada de una VMF, o ser manejados a través de un BMS a través del protocolo Modbus. Después de un caso de falta de tensión, la unidad es capaz de volverse a encender automáticamente conservando las confi guraciones originales.


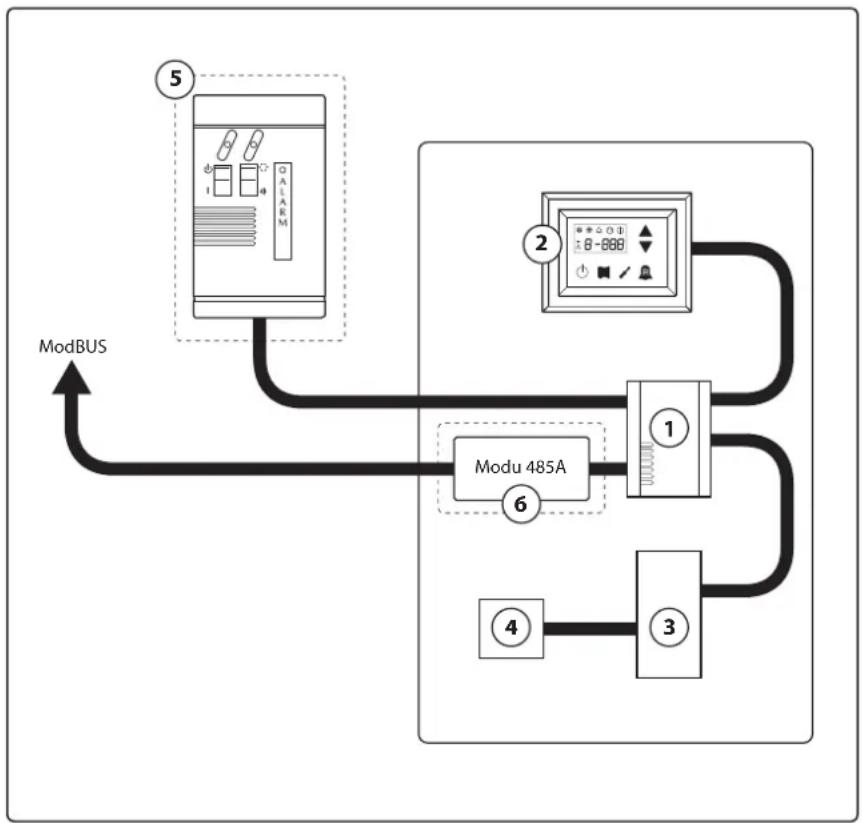

Indice Elemento Notas
1 Tarjeta Moducontrol
2 Interfaz de comando de la máquina incorporado
3	Tarjeta para gestión de sondas, válvulas y comunicación con el módulo inverter	Presente sólo en las unidades ANLI
4 Tarjeta para la gestión del compresor inverter Presente sólo en las unidades ANLI
5 Panel remoto simplificado Accesorio PR3
6 Tarjeta de la interfaz del protocolo ModBus	Accesorio Modu_485A

ATENCIÓN: en el caso de que deseara implementar un sistema de gestión BMS, está disponible en nuestra página web www.aermec.com un manual con todas las especificaciones necesarias para la realización de un sistema de supervisión serial.

Ajustes por defecto del MENÚ DE USUARIO

Parámetros del Menú USUSARIO - (Password 000)

Presente en las unidades
Línea parámetro		StA	StF	bnF	StC	bnC	CSt	SF1	tF1	SF2	tF2	SC1	tC1	SC2	tC2	SAS	bAS
Indice parámetro		0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Unidad	ANL	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANLI	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANR	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANF	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANK	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	SRPV1	1	---	---	65	5	0	12	18	7	30	45	0	35	18	50	10
	SRA	1	---	---	65	5	0	12	18	7	30	45	0	35	18	50	10
	WRL	---	7	5	---	0	12	18	7	30	---	---	---	---	---	---	---

Funciones relativas a los parámetros del Menú USUARIO
Indice Línea	Funciones	Indice Línea	Funciones
0 - StA	Selección del modo de funcionamiento	8 - SF2	Set a frío 2
1 - StF	Set a frío	9 - tF2	Temperatura del aire externa 2 (frío)
2 - bnF	Banda a frío	A - SC1	Set a calor 1
3 - StC	Set a calor	B - tC1	Temperatura del aire externa 1 (calor)
4 - bnC	Banda a calor	C - SC2	Set a calor 2
5 - CSt	Corrección del set	D - tC2	Temperatura del aire externa 2 (calor)
6 - SF1	Set a frío 1	E - SAS	Set del agua sanitaria
7 - tF1	Temperatura del aire exterior 1	F - bAS	Banda del agua sanitaria

Ajustes por defecto de la RESISTENCIA

Parámetros del Menú RESISTENCIA - (Password 001)
Presente en las unidades
Línea parámetro		SrA brA	Sri bri tA1 tA2	bA
Indice parámetro		0	1	2	3	4	5	6
Unidad	ANL	4	1	3	4	5	-	3
	ANLI	4	1	3	4	5	-	3
	ANR	4	1	3	4	5	-	3
	ANF	4	1	3	4	5	-	3
	ANK	4	1	3	4	5	-	3
	SRPV1	4	1	3	4	5	-	2
	SRA	4	1	3	4	5	-	2
	WRL	4 1 --- --- ---
		Unidad preparada para producir agua caliente (bomba de calor o unidad sólo calor), en la que está prevista una resistencia eléctrica complementaria
		Todas las unidades (ya sea bomba de calor, sólo calor o sólo frío)

Funciones relativas a los parámetros del Menú RESISTENCIA
Indice Línea	Funciones	Indice Línea	Funciones
0 - SrA	Set de resistencia anti-hielo	4 - tA1	Set del aire exterior 1
1 - brA	Banda de resistencia anti-hielo	5 - tA2	Set del aire exterior 2
2 - Sri	Set de resistencia complementaria	6 - bA	Banda en el set de temperatura del aire
3 - brc	Banda de la resistencia complementaria

Ajustes por defecto del MENÚ DE INSTALADOR

Parámetros del Menú de INSTALADOR - (Password 030)
Presente en las unidades
Línea parámetro		iu oFF	oFC	SAF int d	Er AG Fr	P rin PAN	ASA	ASP AAS	trA
Indice parámetro		0	1	2	3	4	5	6	7	8	9	A	B	C	D
Unidad	ANL	0	4	54	5	600	0	3	2	0	0	1	70	0	0
	ANLI	0	4	54	5	600	0	3	2	0	0	1	70	0	0
	ANR	0	4	58	5	600	0	3	2	0	0	1	70	0	0
	ANF	0	4	54	5	600	0	3	2	0	0	1	70	0	0
	ANK	0	4	63	5	600	0	3	2	0	0	1	70	0	0
	SRPV1	0	4	65	5	600	0	3	2	1	0	1	70	0	2
	SRA	0	4	65	5	600	0	3	2	1	0	1	70	0	2
	WRL	0	4	---	5	600	0	3	3	---	0	---	---	---	---

	Unidad capaz de producir agua caliente (bomba de calor o unidad sólo calor)
	Unidad capaz de producir agua caliente (bomba de calor o unidad sólo calor)
	Todas las unidades (ya sea bomba de calor, sólo calor o sólo frío)
	Unidad preparada para producir agua caliente sanitaria

Funciones relativas a los parámetros del Menú de INSTALADOR
Indice Línea	Funciones	Indice Línea	Funciones
0 - iu	Regulación entrada/salida	7 - FrP	Frost protection
1 - oFF	Force - off a frío	8 - rin	Resistencia de integración
2 - oFC	Force - off a calor	9 - PAN	Configuración del panel remoto
3 - SAF	Banda de rearme del force - off	A - ASA	Habilitación del agua sanitaria
4 - int	Tiempo integral	B - ASP	Potencia de producción del agua sanitaria
5 - dEr	Tiempo derivativo	C - AAS	Tiempo de espera de entrada
6 - AG	Anti-hielo	D - trA	Habilitación del termostato ambiente

Parámetros del Menú de INSTALADOR - (Password 030)
Presente en las unidades
Línea parámetro		bAF tbF OAE Ati SCr Ad1 Bd1 AS1 LA1 St1 LA2 St2 LSP
Indice parámetro		E	F	G	H	I		J	L	N	O	P	Q	R
Unidad	ANL	0	180	45	64	1	1	1	0	-15	43	-10	58	50
	ANLI	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANR	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANF	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANK	0	180	45	65	1	1	1	0	-20	53	-10	62	60
	SRPV1	0	180	45	58	0	1	1	0	-20	62	-10	65	63
	SRA	0	180	45	58	0	1	1	0	-20	62	-10	65	63
	WRL	---	---	---	---	1	1	1	0	---	---	---	---	---
		Unidad capaz de producir agua caliente (bomba de calor o unidad sólo calor)
		Todas las unidades (ya sea bomba de calor, sólo calor o sólo frío)
		Unidad preparada para producir agua caliente sanitaria

Funciones relativas a los parámetros del Menú de INSTALADOR
Indice Línea	Funciones	Indice Línea	Funciones
E - bAF	Habilitación del by - pass del flujostato	N - AS1	Habilitación de la escritura del supervisor
F - tbF	Tiempo de by - pass del flujostato	O - LA1	Límite de temperatura del aire 1
G - OAE	Standby por temperatura exterior	P - St1	Límite de temperatura del agua 1
H - Ati	Agua de retorno alta temperatura	Q - LA2	Límite de temperatura del aire 2
I - SCr	Configuración protector de pantalla	R - St2	Límite de temperatura del agua 2
J - Ad1	Dirección del modbus supervisor	T - LSP	Límite máximo de set point a calor configurable
L - Bd1	Baudaje supervisor

Ajustes por defecto del MENÚ DE INSTALADOR 2

Parámetros del Menú de INSTALADOR 2 - (Password 031)
Presente en las unidades
Indice parámetro		0	1	2	3
Unidad	A	N	L	6	0
	ANLI 6	0 0 0
	A	N	R	6	0
	A	N	F	6	0
	ANK	6	0	0	0
	SRPV1	6	0	0	0
	SRA	6	0	0	0
	WRL	0 --- --- 0

Funciones relativas a los parámetros del Menú de INSTALADOR 2
Indice Línea	Funciones
0	Delta de temperatura para la reactivación del compresor después de intervenir FORCE OFF
1	Configuración del cable de calentamiento
2	Set point del cable de calentamiento
3	Apagado de la bomba por termostato

Configuración de la unidad con MODUCONTROL

	Configuraciones disponibles para cada unidad
ANL	✓	×	×	Sólo tallas: 100, 150, 200	×	✓
ANL H	✓	✓	✓	Sólo tallas: 100, 150, 200	×	✓
ANLI	✓	✓	✓	×	✓	✓
ANR	✓	✓	✓	✓	×	✓
ANF	✓	✓	✓	×		×
ANK	✓	✓	✓	Sólo tallas: 100, 150	×	✓
SRPV1	×	✓	✓	×	×	×
SRA	×	✓	✓	×	×	×
WRL	✓	×	×	Sólo tallas: 100, 140, 160	×	×
	Unidad capaz de producir agua caliente (bomba de calor o unidad sólo calor)
	Unidad capaz de producir agua caliente (bomba de calor o unidad sólo calor)
	Unidad preparada para producir agua caliente sanitariaNOTA: las unidades con acumulador integrado NO son adecuadas para la producción de agua calien-te sanitaria.
	Unidad dotada de bicompresor
	Unidad dotada de compresor inverter
	Unidad dotada de un dispositivo para el control de la condensación (DCPX)

√	Configuración DISPONIBLE
×	Configuración NO DISPONIBLE

Visualizaciones de la interfaz usuario y de los parámetros

La interfaz usuario principal está representado por un panel de leds con teclado capacitivo (o sea, con botones táctiles); las visualizaciones se organizan mediante tres menús:

- Menú LECTURAS (tecla (C) Fig.1)

Contiene las informaciones (sólo en modalidad visualización) sobre el funcionamiento normal de la unidad.

Contiene todos los parámetros que el usuario puede modificar en base a las exigencias de la instalación; estos parámetros se reagrupan en diferentes submenús:

- Menú USUARIO (Password 000);

- Menú INSTALADOR (Password 030);

- Menú RESISTENCIA (Password 001);

- Histórico de alarmas(tecla (E) Fig.1)

El histórico de alarmas registra las condiciones de error y/o mal funcionamiento de la unidad (ya sean alarmas o prealarmas).

Durante el funcionamiento normal, en la pantalla se visualiza el último parámetro modifi cado; si no se pulsan sucesivamente otras teclas por al menos 5 minutos, la pantalla activa la modalidad protector de pantalla (función que se puede configurar mediante el parámetro (i) en el menú INSTALADOR.

Para la visualización de los parámetros y/o lecturas, se utilizan 4 cifras; la primera indica el índice, es decir un número que le permita al usuario saber qué parámetro o lectura se está visualizando (Fig.3).

Interfaz usuario (Fig.1)

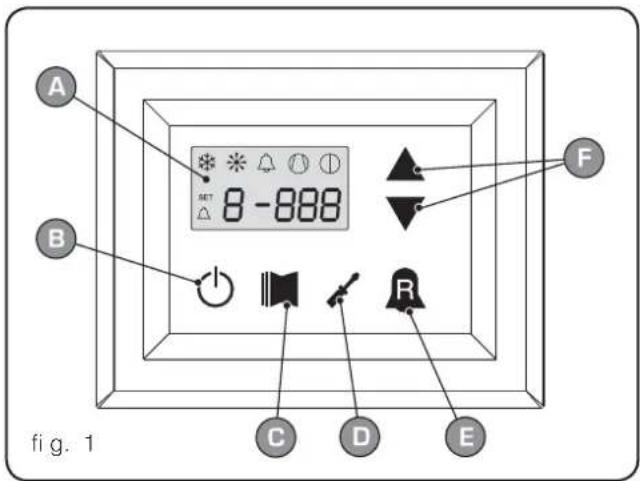

A	Display de visualización
B	Botón de encendido
C	Tecla de acceso al menú lecturas
D	Botón de acceso al menú set
E	Botón de acceso al historial de alarmas
F	Botón de desplazamiento/aumento-disminución parámetros

8 -88.8 A B fi q. 3

5 6 7 8 9 1 SET 8 - 8.8.8 2 3 4

fig. 2

Interfaz usuario (Fig.3)

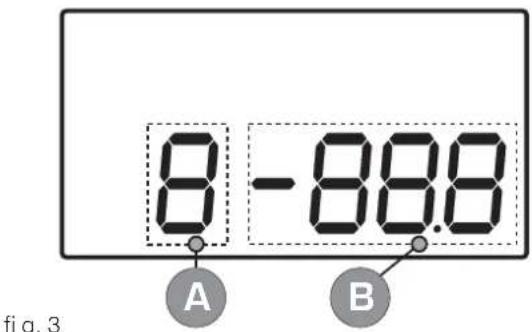

A	Índice parámetro
B	Sigla parámetro / Valor parámetro

Visualización pantalla (Fig.2)

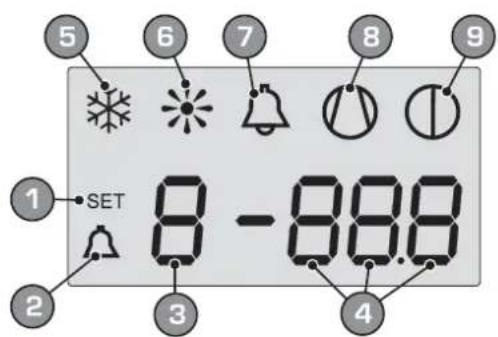

1	Menú SET actualmente visualizado
2	Menú ALARMAS actualmente visualizado
3	Índice parámetro
4	Sigla parámetro / Valor parámetro
5	Indicador estación ESTIVAL
6	Indicador estación INVERNAL
7	Indicador estado de alarmas en curso
8	Indicador funcionamiento compresor en curso (esta indicación puede asumir diferentes frecuencias de intermitencia).
9	Indicador stop en curso

Menú lecturas

Para ingresar al menú lecturas pulsar la tecla en (Fig.4); una vez ingresados al menú lecturas, en la pantalla se visualiza el índice de la lectura y una línea de tres caracteres que la identifi ca; la línea se puede visualizar un segundo, luego se sustituye por el valor correspondiente a la lectura misma. Para pasar a la lectura siguiente es necesario pulsar la tecla en (Fig.5), mientras que para volver a la anterior, es preciso pulsar la tecla en (Fig.6). Cada vez que se pasa de una lectura a otra, además del cambio del valor del índice, se visuali-

zará en el primer segundo la línea para identifi car la lectura en curso (sin embargo es posible identifi car cualquier lectura mediante el valor del índice, comparándolo con la tabla indicada más abajo).

Lista de índices y respectivas lecturas MENÚ USUARIO (ninguna password)

Índice - Línea Significado de la Lectura
0 tUA	Standard	Temperatura salida agua
1 t.A	Standard	Temperatura entrada agua
2 tSb	Standard	Temperatura batería
3 tGP	Standard	Temperatura gas impelente
4 tRE	☀️	Temperatura exterior
5 AP	☀️	Presión de ventilación
6 bP	☀️	Presión de aspiración
7 tEr	Standard	Termostato
8 SAb	Standard	Banda de seguridad sobre el force-off
9 CP	Standard	Tiempos CP
A HCO	Standard	Horas de funcionamiento (miles)
b HCO	Standard	Horas de funcionamiento (unidad)
C SPO	Standard	Arranques compresor (miles)

Standard	Parámetro visible en TODAS las unidades
	Parámetro visible SÓLO en unidades adecuadas para la producción de agua caliente

Índice - Línea Significado de la Lectura
d SPO	Standard	Arranques compresor (unidad)
E rEL	Standard	Release del software
F bld	Standard	Release menores del software
G SET	Standard	Set actualmente en uso
H dCP	5	Set presión DCP
, dCP	5	Diferencial de presión DCP
J HC I	11	Horas de funcionamiento COMPRESOR 2 (miles)
L HC I	11	Horas de funcionamiento COMPRESOR 2 (unidades)
N SP I	11	Arranques del compresor COMPRESOR 2 (miles)
o SP I	11	Arranques del compresor COMPRESOR 2 (unidades)
P Po	11	Fracción de potencia
9 rF9	12	Frecuencia requerida (INVERTER)
r Pr-F	5	Caída de presión

	Parámetro visible SÓLO en unidades con dispositivo de control de la condensación incorporado
	Parámetro visible SÓLO en unidades dotadas de bicompresor
	Parámetro visible SÓLO en unidades dotadas de compresor inverter

Menú LECTURAS AVANZADAS

Para entrar en el menú LECTURAS AVANZADAS, presione la tecla que aparece en la fi g. 7. Una vez presionada la tecla deberá introducir la contraseña de acceso a los diferentes menús. Para acceder al menú de usuario la contraseña es 010. Para modifi car el valor de las contraseña as use las teclas con las fl echas. Una vez introducida la contraseña, presione la tecla que aparece en la fi g. 7. En el display aparecerá el índice de la lectura y una línea de tres

características que la identifi ca. La línea se verá durante un segundo, después de que sea sustituida por el valor correspondiente a la propia lectura. Para pasar a la siguiente lectura, use las teclas de las fl echas (fi g. 8).

CONTRASEÑA = 010

Índice - Línea	Significado de la lectura Notas
0 Cor	Corriente inverter	Corriente (en amperios) medida por el módulo inverter;Parámetro visualizado sólo con ANLI 21, 26, 40, 45, 71, 75, 80,100;
1 Uo	Tensión de salida del inverter	Tensión (en voltios) de salida medida por el módulo inverter;Parámetro visualizado sólo con ANLI 21, 26, 40, 45, 71, 75, 80,100;
2 Uob	Tensión del BUS	Tensión (en voltios) del BUS medida por el módulo inverter;Parámetro visualizado sólo con ANLI 21, 26, 40, 45, 71, 75, 80,100;
3 HSt	Temperatura del disipador del inverter	Temperatura (en C°) del disipador de calor del módulo inverter; parámetro visualizado sólo con inverter ANL21, 26, 40, 45, 71, 75, 80,100;
4 dFo	Valor del force OFF dinámico	Valor del Force Off dinámico actual calculado en base a la temperatura del aire exterior
5 dHt	Valor de la sonda remota DHW	Valor leída por la sonda remota del acumulador de agua; función habilitada por el parámetro (0) en el menú INSTALADOR
6 ASP	Valor de la sonda de aspiración del compresor	Temperatura leída por la sonda en el aspirador del compresor; parámetro visualizado sólo con ANLI 21, 26, 40, 45, 71, 75, 80;

Menú USUARIO

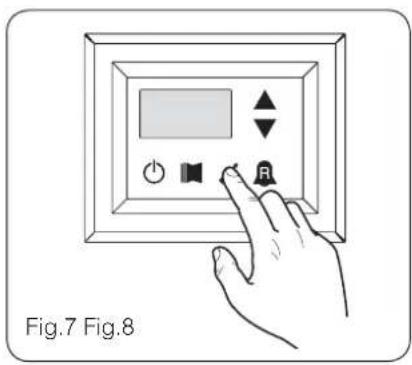

Para ingresar al menú USUARIO pulsar la tecla indicada en (Fig.7); una vez pulsada la tecla se deberá ingresar la password para acceder a los diversos menús; para acceder al menú usuario la password es 000 (que es por defecto la visualizada); para modifi car el valor de las passwords usar las teclas de desplazamiento. Una vez ingresada la password correcta pulsar la tecla indicada en (Fig.7). En la pantalla se visualiza el índice del parámetro USUARIO y una línea de tres caracteres que la identifica; la línea se puede visualizar un segundo, luego se sustituye por el valor correspondiente al parámetro mismo. Para pasar al

parámetro siguiente, usar las teclas de desplazamiento (Fig.8). Para modifi car un parámetro basta seleccionarlo, pulsar la tecla indicada en (Fig.7), modifi car el valor asignado mediante las teclas de desplazamiento mostrado en (Fig.8) y para confi rmar la modifi cación, pulsar nuevamente la tecla indicada en (Fig.7).

PASSWORD = 000

Fig.8

Configuración de los parámetros operativos (nivel usuario)

Configuración modalidades de funcionamiento (CALIENTE/FRÍO)

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0	1	Este parámetro identifica la modalidad de funcionamiento configurada en la unidad:Valor configurado = 0 - Funcionamiento en frío;Valor configurado = 1 - Funcionamiento en calor;En las unidades sólo frío, dicho parámetro se visualiza, pero no se puede modificar.En las versiones software anteriores a la 3.75 para realizar el cambio de estación es necesario que la unidad esté en modalidad stand-by.

Configuración set temperatura en frío
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
1 StF	-20°C	26°C	Este parámetro indica el valor del set de trabajo activo en la modalidad en frío.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompressor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Configuración banda proporcional en frío
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	1°C 20°C		Este parámetro indica la banda proporcional aplicada al set frío; esta banda implica una gestión optimizada del compresor, encendiéndolo sólo si la temperatura del agua en entrada/salida (en base al tipo de control configurado por el parámetro (0) en el menú instalador) es mayor al set de trabajo en frío (parámetro (1) menú usuario) más el valor de este parámetro.

Configuración set temperatura en caliente

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
[7/2K]	25°C [°]		Este parámetro indica el valor del set de trabajo activo en la modalidad en frío. En las unidades sólo frío, dicho parámetro se visualiza, pero no se puede modificar. (*) el límite máximo se puede configurar mediante el parámetro (t) del menú instalación- en el caso en que el parámetro (8) del menú de instalador se configure en 4, el límite máximo será de 70 °C para permitir establecer un setpoint para la regula-ción de la caldera;

Configuración banda proporcional en caliente

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
(H2AA)	1°C 20°C		Este parámetro indica la banda proporcional aplicada al set calor; esta banda implica una gestión optimizada del compresor, encendiéndolo sólo si la temperatura del agua en entrada/salida (en base al tipo de control configurado por el parámetro (0) en el menú instalador) es menor al set de trabajo en calor (parámetro (3) menú usuario) menos el valor de este parámetro. En las unidades sólo frío, dicho parámetro se visualiza, pero no se puede modificar.

Configuración elección set según la temperatura exterior

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
5 CSt	0	3	Este set activa el algoritmo de compensación del set de trabajo:
			SF1: índice [6] menú usuario;SF2: índice [8] menú usuario;TF1: índice [7] menú usuario;TF2: índice [9] menú usuario;En el funcionamiento en frío, el set de trabajo se calcula en modo automático en base a la temperatura externa según la lógica indicada en el diagrama.	SC1: índice (A) menú usuario;SC2: índice (C) menú usuario;TC1: índice (B) menú usuario;TC2: índice (d) menú usuario;En el funcionamiento en calor, el set de trabajo se calcula en manera automática en base a la temperatura externa según la lógica indicada en el diagrama.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Configuración del set temperatura en frío 1
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
6 SF I	-20°C	26°C	Este parámetro indica el valor máximo del set en frío, en correspondencia con la temperatura mínima del aire exterior (índice (7) menú usuario). Este parámetro es visible sólo si ha sido activada la función compensación (índice (5) menú usuario).

Configuración temperatura del aire exterior 1
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
7 tF1	-40°C	50°C	Este parámetro indica la temperatura mínima del aire exterior tomada en consideración para la compensación en frío. Este parámetro es visible sólo si ha sido activada la función compensación (índice (5) menú usuario).

Configuración del set temperatura en frío 2
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
8 SF2	-20°C	26°C	Este parámetro indica el valor del set en frío mínimo, en correspondencia con la temperatura máxima del aire exterior (índice (9) menú usuario). Este parámetro es visible sólo si ha sido activada la función compensación (índice (5) menú usuario).

Configuración Temperatura aire exterior 2
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
9 tF2	-40°C	50°C	Este parámetro indica la temperatura máxima del aire exterior tomada en consideración para la compensación en frío. Este parámetro es visible sólo si ha sido activada la función compensación (índice (5) menú usuario).

Configuración del set de calor 1
Índice - Línea	Valor MÍN	Valor MÁX	Función del parámetro
	25 °C (*)		Este parámetro indica el máximo valor del set a calor, correspondiéndose con la temperatura mínima del aire exterior (índice b del menú de usuario). Este parámetro sólo es visible si se ha activado la función de compensación (índice 5 del menú de usuario).(*):- el límite máximo es configurable mediante el parámetro (t) del menú de instalador;- en el caso en que el parámetro (8) del menú de instalador se configure en 4, el límite máximo será de 70 °C para permitir establecer un setpoint para la regulación de la caldera;

Configuración Temperatura aire exterior 1 (en caliente)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
b tC I	-40°C	50°C	Este parámetro indica la temperatura mínima del aire exterior tomada en consideración para la compensación en calor. Este parámetro es visible sólo si ha sido activada la función compensación (índice (5) menú usuario).

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Configuración del set de calor 2
Índice - Línea	Valor MÍN	Valor MÁX	Función del parámetro
	25 °C (*)		Este parámetro indica el máximo valor del set a calor, correspondiéndose con la temperatura mínima del aire exterior (índice b del menú de usuario). Este parámetro sólo es visible si se ha activado la función de compensación (índice 5 del menú de usuario).(*):- el límite máximo es configurable mediante el parámetro (t) del menú de instalador;- en el caso en que el parámetro (8) del menú de instalador se configure en 4, el límite máximo será de 70 °C para permitir establecer un setpoint para la regulación de la caldera;

Configuración Temperatura del aire exterior 2 (en caliente)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
d tC2	-40°C	50°C	Este parámetro indica la temperatura máxima del aire exterior tomada en consideración para la compensación en calor. Este parámetro es visible sólo si ha sido activada la función compensación (índice (5) menú usuario).

Configuración del set de temperatura del agua sanitaria
Índice - Línea	Valor MÍN	Valor MÁX	Función del parámetro
E SAS	25 °C (*)		Las bombas de calor tienen un set de trabajo para la producción de agua sanitaria: Este set indica la temperatura del agua producida más allá de la cual se detiene el compresor. Para visualizar este set es necesario que el parámetro (A) del menú de instalador esté activo (valor configurado = 1).(*):- el límite máximo es configurable mediante el parámetro (t) del menú de instalador;- en el caso en que el parámetro (8) del menú de instalador se configure en 4, el límite máximo será de 70 °C para permitir establecer un setpoint para la regulación de la caldera;

Configuración de la banda proporcional de agua sanitaria
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
F BAS	1°C 20°C		Este parámetro indica la banda proporcional aplicada al set de agua caliente sanitaria; esta banda implica una gestión optimizada del compresor, encendiéndolo sólo si la temperatura del agua en entrada/salida (en base al tipo de control configurado por el parámetro (0) en el menú instalador) es menor al set de trabajo agua caliente sanitaria (parámetro (E) menú usuario) menos el valor de este parámetro. En las unidades sólo frío, dicho parámetro se visualiza, pero no se puede modificar.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Menú INSTALADOR

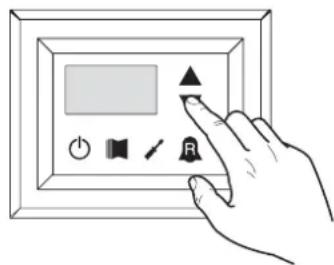

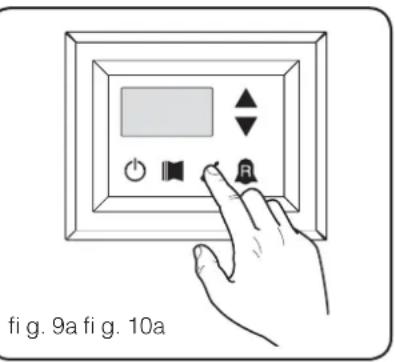

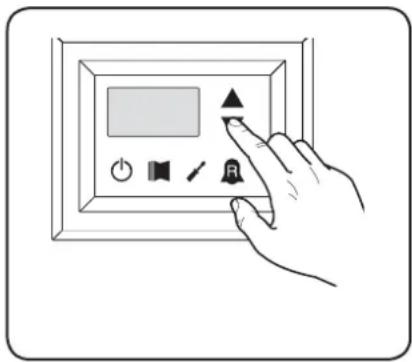

Para ingresar al menú INSTALADOR pulsar la tecla indicada en (Fig.9); una vez pulsada la tecla se deberá ingresar la password para acceder a los diversos menús; para acceder al menú usuario la password es 030; para modifi car el valor de las passwords usar las teclas de desplazamiento. Una vez ingresada la password correcta pulsar la tecla indicada en (Fig.9). En la pantalla se visualiza el índice del parámetro INSTALADOR y una línea de tres caracteres que la identifi ca; la línea se puede visualizar un segundo, luego se sustituye por el valor correspondiente al parámetro mismo. Para pasar al pará-

metro sucesivo, usar las teclas de desplazamiento (Fig.10). Para modifi car un parámetro basta seleccionarlo, pulsar la tecla indicada en (Fig.9), modifi car el valor asignado mediante las teclas de desplazamiento mostrado en (Fig.10) y para confi rmar la modifi cación, pulsar nuevamente la tecla indicada en (Fig.9).

ATENCIÓN: la modifi cación de los siguientes parámetros es competencia exclusiva del personal califi cado encargado de la instalación de la unidad.

PASSWORD = 030

Fig.10

Configuración de los parámetros operativos (nivel instalador)

Configuración regulación en entrada o salida

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0	2	En base al valor de este parámetro, la regulación de la máquina se basará en:• Si el valor es 0, la máquina se regula en base a la temperatura de salida;• Si el valor es 1, se regula en base a la temperatura de entrada.• Si el valor es 2, la máquina se regula en base a la temperatura de la sonda remota del tablero DHW (en caso de avería de la sonda remota la máquina se regula con la sonda de a bordo emitiendo el código de alarma 157).Si está activa la producción de agua caliente sanitaria, la regulación se fuerza automáticamente en base a la temperatura de salida del agua, independientemente del valor de este parámetro.

Configuración FORCE-OFF en frío

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
1 oFF	-25°C	25°C	Las unidades prevén un control de la temperatura de trabajo (entrada o salida) a la que se conecta un umbral de seguridad más allá del cual el compresor se apaga inmediata y automáticamente; este umbral se llama FORCE-OFF.
Configuración FORCE-OFF en caliente
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
2 oFC	30°C	70°C	Las unidades de calor prevén un control de la temperatura de trabajo (entrada o salida) a la que se conecta un umbral de seguridad más allá del cual el compresor se apaga inmediata y automáticamente; este umbral se llama FORCE-OFF.

Configuración umbral de seguridad
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
3 SAF	- 0,5 °C	20°C	Umbral de temperatura encima del force-off que rehabilita el arranque del compresor después de haber sido apagado por force -off.

Configuración tiempo integral
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
4 int	0 s 999 s		Las unidades poseen una lógica evolucionada para el control de la temperatura del agua producida; el control integral evita que el sistema entre en equilibrio a una temperatura más alta o más baja respecto a la configurada con el set de trabajo. Recordamos que aumentando el tiempo de integración se debilita el efecto del control integral.

Configuración tiempo de derivación
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
S dEr	0 s 120 s		Tiempo dentro del cual la temperatura del agua en entrada se controla para estimar la carga de la instalación; si la banda del valor de set es superada dentro de dicho tiempo, la unidad se activa.

Configuración umbral antihielo
Indice - stringa	Valore MIN	Valore MAX	Función del parámetro
6 AG	- -50°C	20°C	En las unidades se puede configurar un umbral para las alarmas antihielo; este valor especifica a qué temperatura se activa la alarma antihielo. Recordamos que para poder modificar el parámetro Umbral antihielo, se debe habilitar el dip-switch correspondiente (ver tabla configuración de dip-switch).

Configuración frost protection
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
7 Fr-P	0	4	En las unidades puede configurarse un control de seguridad de la temperatura de salida del agua. En base al valor asignado a este parámetro, la resistencia antihielo se controla de la siguiente forma:valor 0, resistencia antihielo ausente;valor 1, resistencia antihielo instalada, se activa sólo con la máquina funcionando en calor o en frío;valor 2, resistencia antihielo instalada, se activa aún con la máquina en standby pero con la bomba encendida;valor 3, resistencia antihielo, se activa con la máquina en standby sin la bomba activa;valor 4, con temperatura del aire exterior menor a los 3^ se activa la bomba durante dos minutos cada treinta minutos, con el objetivo de monitorear la temperatura del agua dentro de la instalación.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Configuración de la resistencia integración o activación caldera

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
8 r in	0	4	Este parámetro indica la lógica que debe usarse en la gestión de la resistencia eléctrica de integra-ción. Esta lógica está determinada por el valor configurado en este parámetro. Por ello, en base al valor, las configuraciones son:0 = Ninguna resistencia de integración presente en la unidad;1= Resistencia eléctrica de integración presente, pero no puede activarse durante la producción de agua caliente sanitaria;2 = Mando de activación de la resistencia utilizado como autorización para encender una caldera externa;3 = Resistencia de integración presente y activa durante la producción de agua caliente sanitaria;4 = Mando de activación de la resistencia utilizado como autorización para encender una caldera externa, que puede utilizarse también en modo de integración;ATENCIÓN:• en las unidades SRP V1 se PROHIBE TERMINANTEMENTE configurar este parámetro con el valor (3);• para configurar el valor (4) se debe contar con el accesorio DHW;

Configuración control del panel

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
9 PAN	0	3	Este set configura el tipo de control aplicable a las unidades; en base al valor configurado para este set, el control sobre el modo de funcionamiento (CALOR/FRÍO) y sobre el mando de encendido/apaga-do de la unidad, se gestiona en el siguiente modo:Valor del set configurado en 0:Configuración modo de funcionamiento = configuración parámetro 0mando ON/OFF = mediante panel en la máquinaValor del set configurado en 1:Configuración modo de funcionamiento = configuración parámetro 0mando ON/OFF = mediante panel remotoValor del set configurado en 2:Configuración del modo de funcionamiento = configurado mediante contacto a distanciamando ON/OFF = mediante panel en la máquinaValor del set configurado en 3:Configuración del modo de funcionamiento = configurado mediante contacto a distanciamando ON/OFF = mediante contacto a distancia

Habilitación del agua sanitaria

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0	1	En los modelos con bomba de calor, se prevé la posibilidad de producir agua caliente para uso sanitario; dicha producción posee un propio set que se puede configurar y una banda propia (parámetros E, F menú usuario), este parámetro permite hacer visibles y utilizables dichos parámetros. Se recuerda que para gestionar el pedido de producción de agua sanitaria, una vez activada esta función, es necesario utilizar la entrada digital ID6 (indicada en el diagrama eléctrico anexado a las unidades como TWS). Se recuerda además que configurando este parámetro en:valor 1, equivale a HABILITAR la función agua sanitaria.valor 0, equivale a DESHABILITAR la función agua sanitaria.Se recuerda que el estado CERRADO en el terminal representa la función agua sanitaria ACTIVA;se recuerda además que esta función está disponible desde la versión software 3.7 (la versión del software es visible como modalidad lectura con índice E). Se recuerda que los tiempos mínimos de funcionamiento del compresor y los tiempos de desescarche son prioritarios respecto a la producción de agua sanitaria. A partir de la versión 4.2 del software, si está activa la generación de agua sanitaria, la máquina se regula automáticamente en base a la temperatura de salida, independientemente del valor del parámetro (0) del presente menú.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Potencia destinada a la producción de agua sanitaria
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
b ASP	0% 100%		En las unidades que prevén la función para la producción de agua sanitaria, una vez activada dicha función, se puede decidir el porcentaje de la potencia a utilizar para la producción de agua sanitaria. Dicha función permite configurar un umbral para garantizar un consumo energético reducido durante el funcionamiento para la producción de agua sanitaria.

Tiempo de espera en Entrada/salida
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
C RAS	0 s 600 s		Este parámetro permite establecer el tiempo (en segundos) de espera para la inversión de la válvula de 3 vías incorporada a la instalación para la producción de agua sanitaria.

Tiempo de espera en Entrada/salida
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0	3	Este parámetro permite conectar al terminal digital ID (indicado en el diagrama eléctrico anexado a las unidades como TRA) un termostato ambiente desde el cual deshabilitar el funcionamiento de los compresores y de las resistencias integrativas.Se recuerda además que configurando este parámetro en:valor 1 ó 2, equivale a HABILITAR esta función.valor 0 ó 3, equivale a DESHABILITAR esta función.Se recuerda que el estado ABIERTO en el terminal representa:la función bloqueo de compresores y resistencias si el parámetro está configurado en 1la función bloqueo de compresores, bomba y resistencias si el parámetro está configurado en 2representa la alarma bomba (como en la versión software anterior), si el parámetro está configurado con el valor 3Se recuerda además que si configuramos este parámetro con el valor 3, compatibilizamos la tarjeta moducontrol con la versión software anterior (3.6).

Habilitación by-pass flujostato
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
E bAF	0	1	En las unidades que prevén la función para la producción de agua, se puede bypassear las alarmas flujostato para permitir una correcta sincronización entre una válvula desviadora instalada en el sistema, y el funcionamiento de la unidad durante la producción de agua caliente sanitaria.

Tiempo by-pass flujostato
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
F tbF	0 s 30	0 s	Este parámetro permite establecer el tiempo (en segundos) de by-pass flujostato.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Standby por elevada temperatura ambiente
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0	70	Este parámetro permite establecer el umbral de temperatura a partir del cual se deshabilita la bomba de calor; cuando se supera el umbral se apagan el compresor y la bomba.

Umbral de elevada temperatura del agua en entrada
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	40 80		Este parámetro indica la temperatura de entrada del agua por encima del cual se apaga la bomba y se genera una prealarma. Luego de la intervención de la prealarma se espera 15 minutos antes de hacer funcionar nuevamente la bomba. A la tercera intervención, la máquina entra en alarma/bloqueo. Está activo aún con la bomba apagada y el chiller en standby. En este último caso se genera una alarma.

Configuración del protector de pantalla
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
, SCr	0	2	Este parámetro indica la configuración del funcionamiento del protector de pantalla:valor 0, protector de pantalla deshabilitado;valor 1, protector de pantalla con visualización de guiones. (para utilizar con tableros de mandos con software anterior a la versión 1.3);valor 2, protector de pantalla sin la visualización de guiones (para utilizar con tableros de mandos con software versión 1.3 en adelante)

Dirección Modbus supervisor
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
J Ad I	0.999		Este parámetro indica la dirección Modbus asignada al supervisor; esta dirección se utilizará en la comunicación entre el supervisor y Moducontrol.

Baud rate supervisor
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
L 8d1	0	2	Este parámetro indica la velocidad de comunicación entre supervisor y moducontrol; esta velocidad se configura en base al valor seleccionado para este parámetro:0 = 9600 bps1 = 19200 bps2 = 38400 bps

Habilitación escritura supervisor
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
n AS I	0	1	Este parámetro habilita los mandos de escritura para el supervisor; esta habilitación se configura en base al valor seleccionado para este parámetro:0 = Deshabilita los mandos de escritura;1 = Habilita los mandos de escritura;Se recuerda que los mandos de lectura siempre están activos.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Límite temperatura del aire 1(*)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	-25°C 45°C		Este parámetro indica la temperatura del aire exterior con la cual la máquina puede producir su máximo valor de agua (este valor se especifica en el parámetro P - St1).

Límite temperatura del agua 1(*)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0°C 70°C		Este parámetro indica la máxima temperatura del agua producida en correspondencia al valor de la temperatura de aire exterior especificado en el parámetro O - LA1.

Límite temperatura del aire 2(*)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
9 LA2	-25°C	45°C	Este parámetro indica la temperatura del aire exterior con la cual la máquina puede producir su máximo valor de agua (este valor se especifica en el parámetro R - St2).

Límite temperatura del agua 2(*)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0°C	70°C	Este parámetro indica la máxima temperatura del agua producida en correspondencia al valor de la temperatura de aire exterior especificado en el parámetro Q - LA2.

Límite máximo de set point en caliente configurable
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
t LSP	15°C	65°C	Este parámetro indica la máxima temperatura del agua producida en caliente por la unidad.

(*) estos parámetros describen los límites operativos en caliente del compresor, a partir de los cuales éste se apaga automáticamente y, en caso de necesidad, el funcionamiento en caliente se garantiza con la resistencia eléctrica de integración.

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Menú INSTALADOR 2

Para ingresar al menú INSTALACIÓN_2 seguir el mismo procedimiento operativo descrito para el menú INSTALACIÓN; la única modifi cación es el valor de la contraseña que debe ser igual a 31.

ATENCIÓN: la modifi cación de los siguientes parámetros es competencia exclusiva del personal califi cado encargado de la instalación de la unidad.

PASSWORD = 031

fi g. 9a fi g. 10a

Configuración de los parámetros operativos (nivel instalador)

Umbral para la reactivación después de la fuerza de cierre fuera de
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
0	0 °C 30 °C		Si el rin valor del parámetro = 4 (parámetro 8 del menú de instalación), entonces este es un sistema de almacenamiento de la sonda, este parámetro indica la cantidad de reducir el umbral de fuerza frente a fin de evitar que el compresor se reactivó después de la intervención de dinámica ForceOff extinguido poco después.

Configuración del cable de calentamiento (sólo ANK)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
1	0	2	Configuración de la salida a la cual se conecta el cable de calentamiento:0- Falta el cable de calentamiento1- Cable de calentamiento presente en la salida CPA(el parámetro (0) del menú con psw=72 " según CP debe ser 0"2- Cable de calentamiento presente en la salida VGC, si no está ocupada (la configuración de los dip switch debe ser: DIP1 = ON, DIP2=ON, DIP5=ON, DIP8=OFF, DIP9=OFF)

Set point cable de calentamiento (sólo ANK)
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
2	-20 °C	10 °C	Cable de calentamiento encendido con temperatura del aire exterior inferior al valor de este parámetro. Cable de calentamiento apagado con temperatura del aire exterior superior al valor de este parámetro más 1.0° de hisléresis.

Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
3	0	1	0 = la bomba sigue funcionando cuando se alcanza la temperatura de set point. 1 = la bomba se apaga cuando se alcanza la temperatura de set point. (cuando se selecciona esta opción, se activa automáticamente la regulación en base a la temperatura de entrada). Este parámetro es visible sólo si se fija la regulación en base a la temperatura (parámetro(0) =1 o bien 2).

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado

Parámetro visible SÓLO en unidades dotadas de bicompresor

Parámetro visible SÓLO en unidades dotadas de compresor inverter

Menú INSTALADOR\_3

Para ingresar al menú INSTALACIÓN_3 seguir el mismo procedimiento operativo descrito para el menú INSTALACIÓN; la única modifi cación es el valor de la contraseña que debe ser igual a 84.

ATENCIÓN: la modifi cación de los siguientes parámetros es competencia exclusiva del personal califi cado encargado de la instalación de la unidad.

PASSWORD = 084

Configuración de los parámetros operativos (nivel instalador)

Los ajustes de fábrica
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
0,1,23	0 999		Los ajustes de fábrica

Configuración máxima DCP Volt
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
4	2.0V 9.9V		Este parámetro permite establecer la velocidad máxima de los ventiladores en las unidades de CL, mayor es el valor de este parámetro, mayor será la presión disponible en ventilador, para un ajuste exacto de este parámetro, consulte la tabla “Marco máxima DCP Volt “la instalación manual de las unidades de la CL

Control de la resistencia eléctrica

Las unidades con moducontrol prevén la posibilidad de controlar una resistencia eléctrica. Esta resistencia puede controlarse de acuerdo a diferentes modalidades:

• Integral (esta modalidad prevé el uso simultáneo de la bomba de calor y el funcionamiento de la resistencia eléctrica);
• Antihielo o sustitución (esta modalidad apaga completamente el compresor de la bomba de calor activando solamente la resistencia eléctrica); Las especificaciones de funcionamiento de ambas modalidades se representan en los esquemas que se indican a continuación.

La elección entre la modalidad de control integral o sustitución, depende de la temperatura del aire exterior medida, es decir, si ésta desciende por debajo del umbral indicado en el correspondiente esquema.

ATENCIÓN: todos los parámetros referidos en los gráfico cos al lado, están contenidos en el menú resistencia, que se detalla en las siguientes páginas.

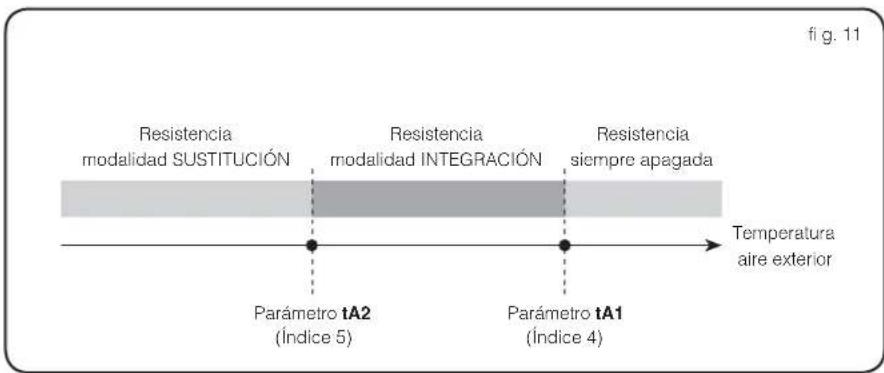

fig. 11 Resistencia modalidad SUSTITUCIÓN Resistencia modalidad INTEGRACIÓN Resistencia siempre apagada Temperatura aire exterior Parámetro tA2 (Índice 5) Parámetro tA1 (Índice 4)

fig. 13 Set CALOR Parametro Bri (Índice 3) Temperatura agua instalación Compresor OFF Resistencia ON OFF

Menú RESISTENCIA

Para ingresar al menú RESISTENCIA pulsar la tecla indicada en (Fig.14); una vez pulsada la tecla se deberá ingresar la password para acceder a los diversos menús; para acceder al menú usuario la password es 001; para modifi car el valor de las passwords usar las teclas de desplazamiento. Una vez ingresada la password correcta pulsar la tecla indicada en (Fig.14). En la pantalla se visualiza el índice del parámetro RESISTENCIA y una línea de tres caracteres que la identifi ca; la línea se puede visualizar un segundo, luego se sustituye por el valor correspondiente al parámetro mismo. Para pasar al parámetro siguiente, usar

las teclas de desplazamiento (Fig.15). Para modifi car un parámetro basta seleccionarlo, pulsar la tecla indicada en (Fig.14), modifi car el valor asignado mediante las teclas de desplazamiento mostrado en (Fig.15) y para confi rmar la modifi cación, pulsar nuevamente la tecla indicada en (Fig.14).

ATENCIÓN: la modifi cación de los siguientes parámetros es competencia exclusiva del personal califi cado encargado de la instalación de la unidad.

PASSWORD = 001

fi g. 14 fi g. 15

Configuración de los parámetros operativos (nivel resistencia)

Configuración set de la resistencia antihielo
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
0 Sr-A	-20°C	50°C	Las unidades prevén la posibilidad de configurar un umbral para la activación de la resistencia antihielo; si la temperatura leída por una de las dos sondas del agua (entrada o salida, en base al tipo de control habilitado) alcanza el valor establecido en este parámetro, la resistencia antihielo se activa.

Configuración de la banda resistencia antihielo
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
1 brA	- 0,3 °C	10°C	Las unidades prevén la posibilidad de configurar un umbral para la activación de la resistencia antihielo; si la temperatura leída por una de las dos sondas del agua (entrada o salida, en base al tipo de control habilitado) alcanza el valor establecido en este parámetro, la resistencia antihielo se activa.
Configuración del set de la resistencia complementaria
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
2 Sri	0°C 65°C		Este parámetro indica la alteración del set point calor porque se apaga la resistencia eléctrica (si estuviera activa) en la modalidad integración, tal como se ilustra en la fig. 12 de la página anterior (Parámetro Sri).

Configuración de la banda de la resistencia en modo integración/sustitución
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
3 bri	0°C 20°C		Antes de poner en funcionamiento la unidad, en la modalidad integración se controla la temperatura del agua de la instalación. Si es menor o igual al valor calculado por la banda de encendido, se enciende al resistencia y su funcionamiento reflejará el esquema ilustrado en la página anterior Fig.12 El valor de la banda de encendido se calcula de la siguiente manera: banda encendido = (Set calor establecido) - (Parámetro Sri) - (Parámetro Bri); ver Fig.12 de la página anterior;En la modalidad sustitución, este parámetro representa la banda de alteración del set calor establecido, dentro de la cual se activará o desactivará la resistencia, tal como se ilustra en la página anterior Fig.13.

Configuración del umbral de la temperatura del aire exterior para la modalidad integración
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
4 tAI	-40°C	50°C	Este parámetro indica el umbral de la temperatura exterior, debajo de la cual se activa la resistencia eléctrica en la modalidad integración, tal como se indica en la página anterior en la Fig. 11 Parámetro tA1.

Configuración del umbral de la temperatura del aire exterior para la modalidad sustitución
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
S tA2	-40°C	50°C	Este parámetro indica el umbral de la temperatura exterior, debajo de la cual se activa la resistencia eléctrica en la modalidad sustitución, tal como se indica en la página anterior en la [Fig. A] Parámetro tA2.

Configuración de la banda para temperaturas del aire
Índice - línea	Valor MÍN	Valor MÁX	Función del parámetro
	0°C 20°C		Este parámetro indica la banda aplicada a los set de temperatura del aire (tA1-tA2).

Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente
Parámetro visible SÓLO en las unidades adaptadas para la producción de agua caliente sanitaria

Parámetro visible SÓLO en unidades con dispositivo de control de condensación incorporado
Parámetro visible SÓLO en unidades dotadas de bicompressor
Parámetro visible SÓLO en unidades dotadas de compresor inverter

Dip-switch N° Dip Estado Función

A	1	ON Máquina configurada como bomba de calor
		OFF Máquina configurada como sólo frío
	2	ON Desescarchado previsto sólo para inversión ciclo
		OFF Desescarchado para inyección de gas caliente
	3	ON Agua glicolada: set antihielo modificable
		OFF Set antihielo (Parámetro B) bloqueado
	4	ON Control rendimiento deshabilitado
		OFF Control rendimiento habilitado
	5	ON Parcializaciones de seguridad deshabilitadas
		OFF Parcializaciones de seguridad habilitadas
	6	ON Algoritmo de control bajo contenido de agua deshabilitado
		OFF Algoritmo de control bajo contenido de agua habilitado
	7	ON Dispositivo de control de la presión de condensación presente (Accesorio DCP)
		OFF Dispositivo de control de la presión de condensación ausente (Accesorio DCP)
	8	ON Configuración de la tarjeta para unidades ANR (R407C)
		OFF Configuración de la tarjeta para unidades ANL (R410A)
	9	ON Configuración de la tarjeta para unidad inverter
		OFF Configuración de la tarjeta para unidad chiller ON/OFF
	10	ON Configuración de la tarjeta para unidad motocondensadora
		OFF Configuración de la tarjeta para unidad chiller
	11	ON No utilizado
		OFF No utilizado
	12	ON No utilizado
		OFF No utilizado

Combinaciones
Dip-switch	Dip	Función
DIP 1 DIP 2
B	OFF OFF	Configuraciones de fábrica
	ON OFF	Configuraciones de fábrica
	ON ON	Configuraciones de fábrica
	OFF ON	Configuraciones de fábrica

Tabla de resumen de alarmas

Las unidades prevén dos tipologías al señalar el mal funcionamiento:

- Pre-alarma

-Alarma

La primera tipología es indicada por el parpadeo del piloto rojo del display. Al presionar la tecla de la campana se puede visua-

lizar la lista de las alarmas (cón índice y causa indicados en la tabla de abajo). Una pre-alarma durará 60 segundos. Si transcurrido ese tiempo no ha desaparecido la causa que ha ocasionado la pre-alarma, esta última se convertirá en alarma. Las alarmas se visualizan de la misma manera

que las pre-alarmas, salvo que el piloto rojo no parpadea. Antes de volver a activar la unidad, le aconsejamos contacte con el servicio de asistencia técnica. Para reactivar la unidad habrá que apagar y volver a encender la unidad con la tecla stand-by.

ATENCIÓN:

Las pre-alarmas pueden convertirse en alarmas cuando:

• Hayan transcurrido 60 segundos o más en la condición de pre-alarma.
• Se haya superado el número máximo de pre-alarmas en una hora (cinco). En tal caso, cada pre-alarma sucesiva se visualizará directamente como alarma y, como tal, ocasionará el apagado de la máquina hasta que se resuelva la causa.

CódigoAlarma	CódigoPre-alarma	Causas Notas
1 101		Magnetotérmico del compresor	Esta señal interviene si se abre el contacto correspondiente al interruptor magnetotérmico de protección del compresor MTC (Tabla 2, contacto ID1, bornes M7.1 - M7.2, normalmente cerrado)
		Magnetotérmico del ventilador
		Magnetotérmico de la bomba
2 102	Magnetotérmico	del ventilador	Esta señal interviene si se abre el contacto correspondiente al interruptor magnetotérmico de protección del ventilador MTV (Tabla 2, contacto ID6, bornes M7S.3 - M7S.4, normalmente cerrado)Este código se visualiza sólo en el caso que la tarjeta sea utilizada como repuesto de tarjetas con SW hasta la versión 3.6.
3 103	Presostato de alta presión		Esta señal NO indica el estado del presostato de alta presión en si mismo, sino el del contador del compresor. El presostato de alta presión actúa directamente sobre el contactor del compresor. Si la tarjeta ordena el encendido del compresor y el contactor no se activa después de 3 seg. aparece esta señal. Esta alarma también puede ser causada por un defecto del funcionamiento del relé de reenvío por el contactor del compresor a la tarjeta (indicado como RAP en los esquemas eléctricos). Si durante el funcionamiento del compresor el contactor se desacliva, entonces aparece esta señal. AP (Tabla 2, contacto ID4, bornes M7.7 - M7.8, normalmente cerrado)
4 104		Flujostato	Esta señal aparece al abrir el contacto correspondiente al flujostato o al presostato diferencial. Esta alarma no se detecta en los primeros 40 segundos de la puesta en marcha de la bomba. La máquina se bloquea en alarma cuando se supera el número máximo de intervenciones en el flujostato permitidas (expresado por el parámetro set_fabrica(y): default 5). Si se activa la modalidad frost protection en standby (y, por ello, también la bomba) también se controla el estado del flujostato. FL/PD (Tabla 2, contacto ID2, bornes M7.3 - M7.4, normalmente cerrado)
		Presostato diferencial agua
5 105	Presostato de baja presión		Esta señal interviene cuando se abre el contacto del presostato de baja presión (en aspiración al compresor). BP (Tabla 2, contacto ID5, bornes M7S.1 - M7S.2)
6 106	Sonda de entrada de agua ausente		Esta señal se verifica cuando al sonda de entrada del agua está desconectada
7 107	Sonda de salida de agua ausente		Esta señal se verifica cuando al sonda de salida del agua está desconectada
8 108	Hielo agua		Esta señal se verifica cuando se alcanza el umbral anti-hielo (set_instalador(6) default: 3°C) de la temperatura del agua en salida.Si sale del estado de pre-alarma con una temperatura del agua en salida superior a set_instalador(6) + set_fabrica(J) (default 3+1=4 °C).La alarma anti-hielo se suspende (en el modo calor) durante unos 3 segundos (parámetro set_fabrica(H)) desde el encendido del compresor
9 109	Sonda gas impelente ausente		Esta señal se verifica cuando la sonda del gas impelente está ausente
10 110	Temperatura del gas impelente elevada		esta señal se verifica cuando la temperatura detectada del gas impelente (sonda SGP) supera el umbral previsto por el parámetro (set_fabrica(6), default 135 °C). Se sale del estado de pre-alarma con temperatura set_fabrica(7) (default 135 - 10 = 125 °C)
11 111		Transductor de presión enviada compresor ausente	Esta señal se verifica cuando el transductor en envío del compresor está ausente y la máquina se configura como bomba de calor o se configura la presencia del DCP
12 112	Alta presión		Esta señal se verifica cuando el transductor detecta una presión de envío superior al umbral del parámetro set_fabrica(8) (default: 40 bar). Se sale del estado de pre-alarma con presión set_fabrica(8) - set_fabrica(b) (default 40 - 2 = 38 bar)
13 113	Sonda de descongelación ausente		Esta señal se verifica cuando la sonda de descongelación está ausente y la máquina se configura como bomba de calor
14 114		Transductor de presión aspiración compresor ausente	Esta señal se verifica cuando el transductor en aspiración del compresor está ausente y la máquina se configura como bomba de calor
15 115	Baja presión		Esta señal se verifica cuando el transductor en envío del compresor señala una presión en aspiración inferior al umbral establecido por el parámetro set_fabrica(9) a frio (default 4 bar), set_fabrica(A) a calor (default 2 bar). Se sale del estado de pre-alarma cuando la presión en aspiración supera el umbral de intervención de di set_fabrica(b) default pari a 2 bar La alarma de baja presión se suspende a calor durante unos 3 segundos (parámetro set_fabrica(H)) desde el encendido del compresor Y permanece suspendida durante la inversión de ciclo
16 - Bajo rendimiento			Cada vez que la máquina es alimentada, el control verifica una vez el comportamiento del compresor mediante el procedimiento de control de rendimiento (véase 8.1). Este control se puede deshabilitar desde el dip switch
17 117	Magnetotérmico de la bomba		Esta señal tiene lugar cuando se abre el contacto del interruptor magnetotérmico de protección de la bomba. MTP (tabla 2, contacto ID3, bornes M7.5 - M7.6, normalmente cerrado). Este código se visualiza sólo en el caso que la tarjeta sea utilizada como repuesto de tarjetas con SW hasta la versión 3.6.
18 118	Parcialización de alta presión		Esta señal se verifica cada vez que tiene lugar una parcialización causada por haber alcanzado el umbral al que se refiere el párrafo 8.5. La máquina se bloquea en alarma cuando se supera el número máximo de parcializaciones permitidas (expresado por el parámetro set_fabrica(5): default 5). Con máquina inverter indica también una parcialización por alta relación de compresión
19 119	Parcialización de baja presión		Esta señal se verifica cada vez que tiene lugar una parcialización de baja presión igual a 8.5, la máquina se bloquea en alarma cuando se supera el número máximo de parcializaciones permitido (expresado por el parámetro set_fabrica(5): default 5).
20 120	Parcialización temperatura impelente		Esta señal se verifica cada vez que tiene lugar una parcialización de temperatura impelente (igual a 8.5). La máquina se bloquea en alarma cuando se supera el número máximo de parcializaciones permitidas (expresado por el parámetro set_fabrica(5): default 5).
21 121	Error bemf		Error en la detección del back emf. Este error lo envía la tarjeta de control del inverter y está vinculado a problemas de arranque del compresor (cód. longertek 4, o bien cód. longertek 20).
22 122	Error de comunicación interno		La tarjeta de control del inverter tiene problemas internos de comunicación (cód. longertek 5).
23 123	Sobreintensidad		Exceso de absorción de corriente por parte del compresor (cód. longertek 6).
24	124	Ausencia de carga	El compresor no absorbe bastante corriente. Es posible que en vacío (cód. longertek 7).
25	125	Tensión errónea	La tarjeta de control del inverter señala una tensión errónea de bus (cód. longertek 8)
26	126	Error en la puesta en marcha	La tarjeta de control del inverter señala una puesta en marcha errónea del motor PMSM (cód. longertek 9).
27	127	Error de protección IPM Error en el IGBT	(cód. longertek 12)
28	128	Error EEPROM	Error del eeprom en la tarjeta de control del inverter (cód. longertek 13).
29	129	Pérdida del compresor	Cód. longertek 16
30	130	Comunicación ausente	La tarjeta de control del inverter no responde. Puede que no tenga alimentación, o que el cable serial esté desconectado o que las señales A y B estén invertidas.
31	131	PFC Module	Error del módulo inverter PFC (cód. longertek 23).
32	132	Sobretemperatura de la aleta de enfriamiento	(cód. APY 1)
33 133	Sobreintensidad en aceleración Error de hardware (cód. APY 2)
34 134		Sobreintensidad a velocidad constante	Error de hardware (cód. APY 3)
35 135	Sobreintensidad en deceleración Error de hardware (cód. APY 4)
36 136	Subvoltaje en el DC Bus (cód. APY 5)
37 137	Sobretensión DC Bus (cód. APY 6)
40 140		PFC Converter FaultError en el módulo PFC	Error de software (cód. APY 9)
41 141	Sobreintensidad en aceleración Error de software (cód. APY 10)
42 142	Sobrecarga (cód. APY 11)
43 143		Sobreintensidad a velocidad constante	Error de software (cód. APY 12)
44 144	Sobreintensidad en deceleración Error de software (cód. APY 13)
45 145		Compresor no conectado correctamente	(cód. APY 14)
46 146	Ausencia de comunicación (cód. APY 15)
47 147		Error en el sensor de temperatura de la aleta de enfriamiento	(cód. APY 16)
51 151	Condición anómala		Frecuencia reducida por protección contra sobretensión o sobretemperatura. (cód. APY 20)
54	--	Válvula de inversión de ciclo averiada	La válvula de inversión de ciclo podría estar averiada o bloqueada. (véase 8.4)
55 155		Alta temperatura de entrada del agua	La temperatura de entrada del agua ha superado el valor del parámetro set_installatore(H). Probable presencia de la caldera en el mismo equipo. A la tercera intervención de la pre-alarma, la máquina pasa a alarma y se bloquea
--	156	Inversión del ciclo para alta temperatura del gas impelente	Esta pre-alarma indica la intervención de una descongelación por inversión de ciclo sin haber respetado los tiempos entre inversión de ciclo. El inicio de la inversión de ciclo se ha ocasionado por haberse superado el umbral de parcialización para alta temperatura del gas impelente set_fabbrica(6)-set_fabbrica(4) = default 130°. Esta pre-alarma no ocasiona la parada del compresor y no presenta un número límite de intervenciones.
57 157		Error en la lectura de la sonda remota del cuadro DHW.	Esta pre-alarma indica una avería de la sonda remota o un problema en la comunicación con el cuadro DHW. La alarma sólo se activa si el parámetro(0)=2 o bien el parámetro(8)=4 en el menú con contraseña = 30
58 158		Error en la lectura de la sonda de temperatura del aire exterior.	Esta pre-alarma indica una avería de la sonda de temperatura del aire exterior cuando está presente el DCP o bien la máquina es una bomba de calor
59 159		Sonda de agua entrada condensador ausente (SOLO WRL)	Esta pre-alarma indica una avería de la sonda de temperatura del agua en la entrada al condensador
60 160		Sonda de agua salida condensador ausente (SOLO WRL)	Esta pre-alarma indica una avería de la sonda de temperatura del agua en la salida al condensador
61 161		Sobreintensidad Inverter	Carel
62	162	Sobrecarga del motor del compresor	Inverter Carel
63 163		Sobreintensidad Inverter	Carel
64 164		Subvoltaje Inverter	Carel
65 165	Sobretemperatura del drive Inverter		Carel
66	166	Temperatura baja del drive	Inverter Carel
67 167	Sobreintensidad del hardware Inverter		Carel
68 168	Sobretemperatura del compresor Inverter Carel
69 169		Reservado Inverter	Carel
70 170		Error CPU Inverter	Carel
71 171	Parámetros de default Inverter		Carel
72 172		DC bus ripple Inverter	Carel
73 173		Comunicación entre inverter y CPU ausente	Inverter Carel
74 174		Avería del sensor de temperatura del drive	Inverter Carel
75 175	Autoconfiguración fallida Inverter Carel
76 176	Drive del inverter deshabilitado Inverter Carel
77 177	Error fases del motor Inverter Carel
78 178		Ventilador de enfriamiento Inverter averiado	Inverter Carel
79 179	Speed fault Inverter Carel
80 180	PFC fault		Alarma que se verifica con PFC habilitado mientras que el bus DC está muy bajo
81 181	PFC overload trip		Esta alarma ya no estará en las nuevas versiones de firmware
82 182	Input voltage error		Cuando la alimentación desciendo por debajo de los 170 voltios en movimiento
83 183	Error en el inverter genérico Inverter Carel, dirección del modbus carel 213
84 184	Sonda B1 averiada (CPU) - Controlar el cableado
85 185	Sonda B2 averiada (CPU) - Controlar el cableado
86 186	Sonda B3 averiada (CPU) - Controlar el cableado
87 187	Sonda B4 averiada (CPU) - Controlar el cableado
88 188	Sonda B5 averiada (CPU) - Controlar el cableado
89 189	Sonda B6 averiada (CPU) - Controlar el cableado
90 190	Sonda B7 averiada (CPU) - Controlar el cableado
91 191	Alarma de alta presión (CPU) Controlar el cableado
92 192	Alarma de baja presión (CPU) Controlar el cableado
93 193		Alarma de alta temperatura del gas impelente (CPU)	Controlar el cableado
94 194		Diferencial de presión inferior al especificado (CPU)	Controlar el cableado
95 195		Puesta en marcha fallida del compresor (CPU)	Controlar el cableado
96 196		Alarma de superación de tiempo más allá de los límites operativos (CPU)	Controlar el cableado
97 197	Alarma de bajo Super Heat (CPU) Controlar el cableado
98 198		Alarma MOP (CPU) Controlar el cableado
99 199		Alarma de baja temperatura de aspiración (CPU)	Controlar el cableado
200	300	Alarma EVD EVO: Evotunes alarm (uPC)	Controlar el cableado
201	301	Alarma EVD EVO regulation alarm (CPU)	Controlar el cableado
202	302	Alarma EVD EVO system alarms probe errors (CPU)	Controlar el cableado
203	303 Reservado (CPU) Controlar el cableado
204	304	Comunicación entre el inverter y la CPU ausente. (Error CPU)	Controlar el cableado
205	305	Inverter no compatible con el compresor seleccionado (CPU)	Controlar el cableado
206	306	Alarma delta P superior al permitido al start up (CPU)	Controlar el cableado
207	307	Baja presión límite.	Unidad descargada

ATENCIÓN:

Le recordamos que las pre-alarmas son de restablecimiento automático, mientras que las alarmas son de restablecimiento manual.

Desde la versión del software 3.9.0 se ha introducido el reinicio de las alarmas mediante contacto remoto de ON/OFF, cuando esté habilitado.

Desde la posición ON, si se pasa a OFF y vuelve a ON en 5 segundos se reinician las alarmas. Mediante el contacto ON/OFF se puede realizar 3 reinicios por hora como máximo.

Antes hay que reiniciar las alarmas con la tecla "R".

En caso de falta de tnsión se reinician las alarmas.

Los datos técnicos indicados en la presente documentación no son vinculantes. Aermec S.p.A. se reserva el derecho de realizar en cualquier momento las modificaciones que estime necesarias para mejorar el producto.
