MODUCONTROL

NUMERO DI SERIE

DICHIARAZIONE

DI CONFORMITÀ CE

EG-KONFORMITÄTS-ERKLÄRUNG

Wir zeichnen eigenverantwortlich, dass die oben genannte Maschineneinheit, bestehend aus:

NAME

MODUCONTROL

TYP

Elektronikplatine für LUFT/WASSER Kühlvorrichtung, Wärmepumpe

auf das sich diese Erklärung bezieht, den folgenden harmonisierten Normen entspricht:

CEI EN 60730-1

Sicherheitsnorm

CEI EN 61000-6-1

Elektromagnetische Unempfindlichkeit und Emission für Wohnbereiche

CEI EN 61000-6-3

CEI EN 61000-6-2

CEI EN 61000-6-4

Elektromagnetische Unempfindlichkeit und Emission in Industriebereichen

Damit werden die wesentlichen Anforderungen folgender Richtlinien erfüllt:

• Richtlinie LVD: 2006/95/EG
• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

Bevilacqua

15/01/2008

Kaufmännischer Leiter

Vorsichtsmaßnahmen und Sicherheitsvorschriften 114

Eigenschaften der Regelvorrichtung ....115

Standardeinstellungen BENUTZEREBENE 116

Standardeinstellungen ELEKTROHEIZUNGSEBENE ....117

Standardeinstellungen SERVICE-EBENE 118

Standardeinstellungen SERVICE-Ebene 2 ....120

Geräte-Konfiguration mit MODUCONTROL 121

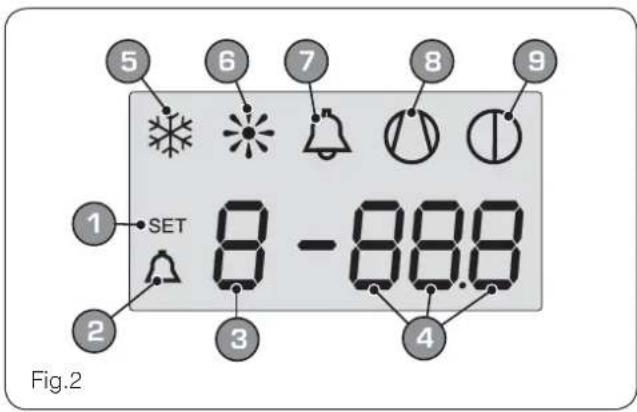

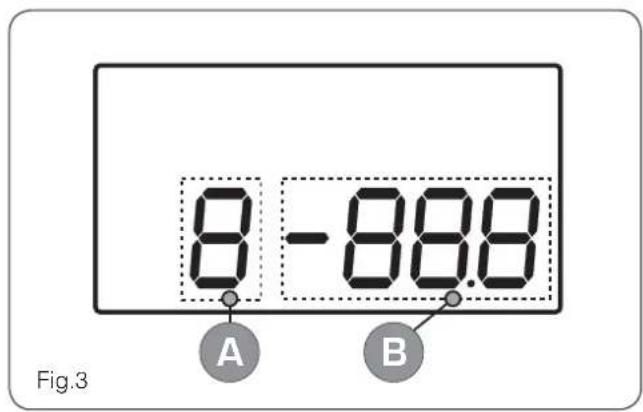

Anzeigen der Benutzerschnittstelle und Parameter 122

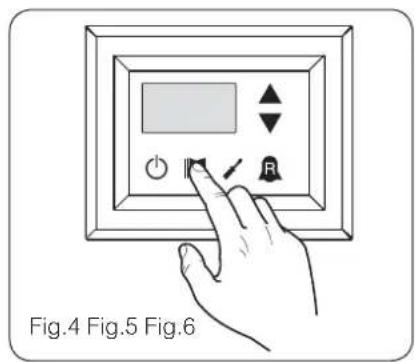

Lese-Menü 123

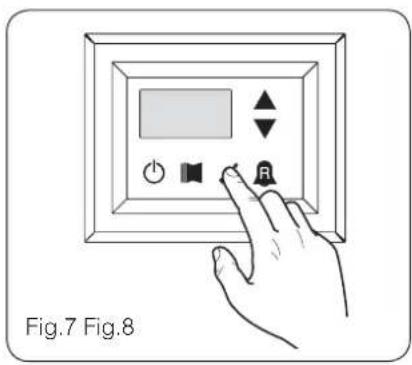

Erweitertes INFO-Menü 124

ANWENDER-Menü 125

Einstellung der Betriebsparameter (Benutzerebene) 125

Einstellung der Betriebsart (HEIZEN/KÜHLEN) 125

Einstellung des Temperatur-Sollwerts im Kühlbetrieb 125

Einstellung des Proportionalbereichs im Kühlbetrieb 126

Einstellung Sollwert im Heizbetrieb 126

Einstellung des Proportionalbereichs im Heizbetrieb 126

Einstellung der Sollwertwahl je nach der Außentemperatur 126

Einstellung des Temperatur-Sollwerts im Kühlbetrieb 1 ....127

Einstellung Außentemperatur 1 ....127

Einstellung des Temperatur-Sollwerts im Kühlbetrieb 2 ....127

Einstellung Außentemperatur 2 ......127

Einstellung Sollwert 1 im Heizbetreib 127

Einstellung Außentemperatur 1 (bei Heizbetrieb) ......127

Einstellung Sollwert 2 im Heizbetrieb 128

Einstellung Außentemperatur 2 (bei Heizbetrieb) ......128

Einstellung Sollwert Brauchwasser 128

Einstellung der proportionalen Bandbreite des Brauchwassers 128

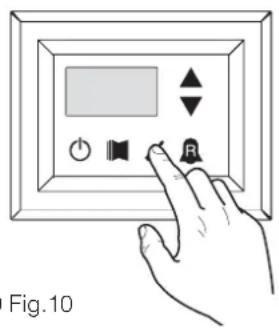

INSTALLATEUR-Menü 129

Einstellung der Betriebsparameter (Installateurebene) 129

Einstellung der Regelung von Ein- oder Ausgang 129

Einstellung von FORCE-OFF im Kühlbetrieb 129

Einstellung von FORCE-OFF im Heizbetrieb 130

Einstellung der Sicherheitsschwelle 130

Einstellung der Integralzeit 130

Einstellung der Derivativzeit 130

Einstellung der Frostschutz-Schwelle 130

Einstellung von Frost Protection 130

Einstellung des Integrationswiderstands oder Aktivierung des Heizkessels .....131

Konfiguration der Paneelsteuerung 131

Aktivierung des Brauchwarmwassers 131

Spezifische Leistung für die Brauchwarmwasserbereitung 132

Wartezeit am Ein-/Ausgang 132

Wartezeit am Ein-/Ausgang 132

Umleitungsaktivierung des Strömungswächters 132

Umleitungszeit des Strömungswächters 132

Standby-Modus bei hoher Raumtemperatur 133

Schwelle für hohe Wassertemperatur am Eingang 133

Konfiguration des Bildschirmschoners 133

Modbus-Adresse der Überwachungsvorrichtung 133

Baudrate der Überwachungsvorrichtung 133

Aktivierung des Schreibvorgangs bei der Überwachungsvorrichtung .....133

Einstellbarer maximaler Sollwert für Heizbetrieb 134

INSTALLATEUR 2-Menü ....135

Einstellung der Betriebsparameter (Installateurebene) ....135

Schwellenwerte für die Reaktivierung nach dem Herunterfahren Kraft aus .....135

Konfiguration des Heizkabels (nur ANK) 135

Sollwert des Heizkabels (nur ANK) 135

Ausschalten der Pumpe für Thermostat 135

INSTALLATEUR 3-Menü ....136

Einstellung der Betriebsparameter (Installateurebene) ....136

Werkseinstellungen....136

Zur Festsetzung der Höchstgehalte DCP Volt 136

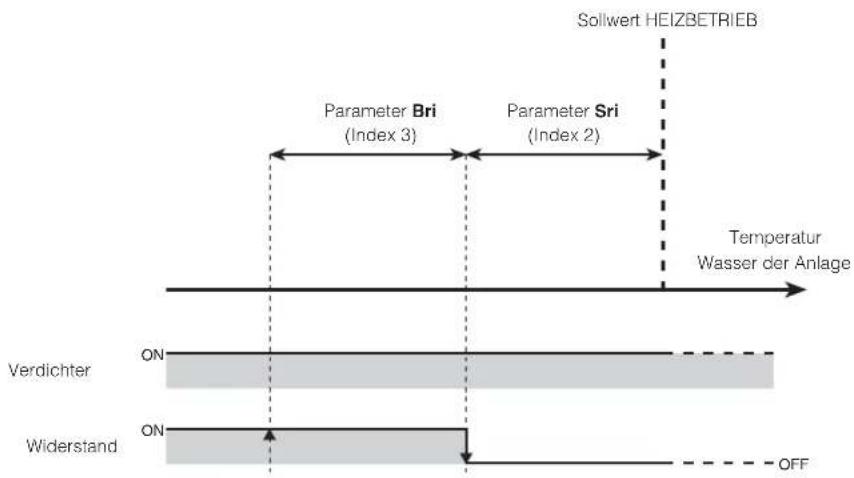

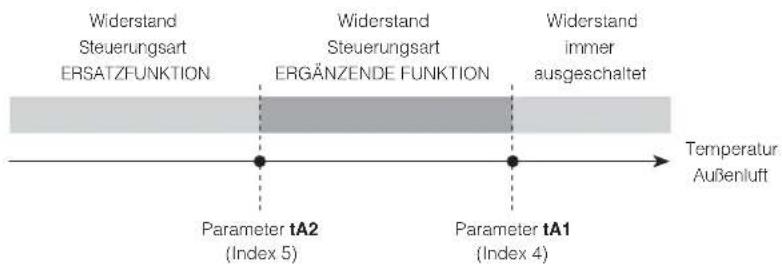

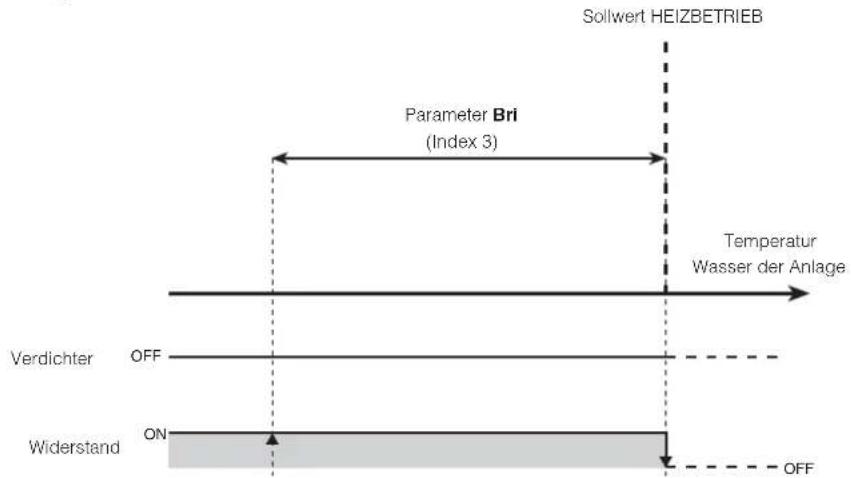

Steuerung des elektrischen Widerstands 137

Logik für die Auswahl der Steuerungsart es Widerstands 137

Logik des Widerstands mit ergänzender Funktion: 137

Logik des Widerstands mit Ersatzfunktion: 137

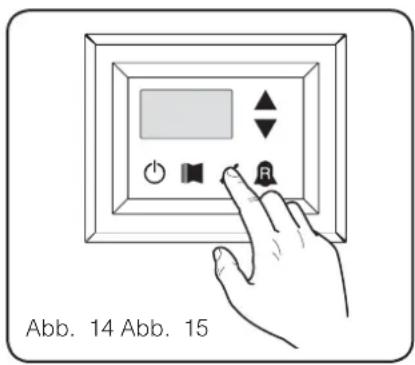

Menü für die Einstellung der WIDERSTÄNDE 138

Einstellung der Betriebsparameter (Widerstandebene) 138

Einstellung des Sollwerts des Frostschutzwiderstands 138

Einstellung der Bandbreite des Frostschutzwiderstands 138

Einstellung des Sollwerts für den Widerstand mit ergänzender Funktion .....139

Einstellung der Bandbreite des Heizwiderstands im Ergänzungs-/Ersatzmodus ... 139

Einstellung der Außentemperaturschwelle im Ergänzungsmodus 139

Einstellung der Außentemperaturschwelle bei Steuerung im Ersatzmodus ...... 139

Einstellung der Bandbreite für Lufttemperaturen 139

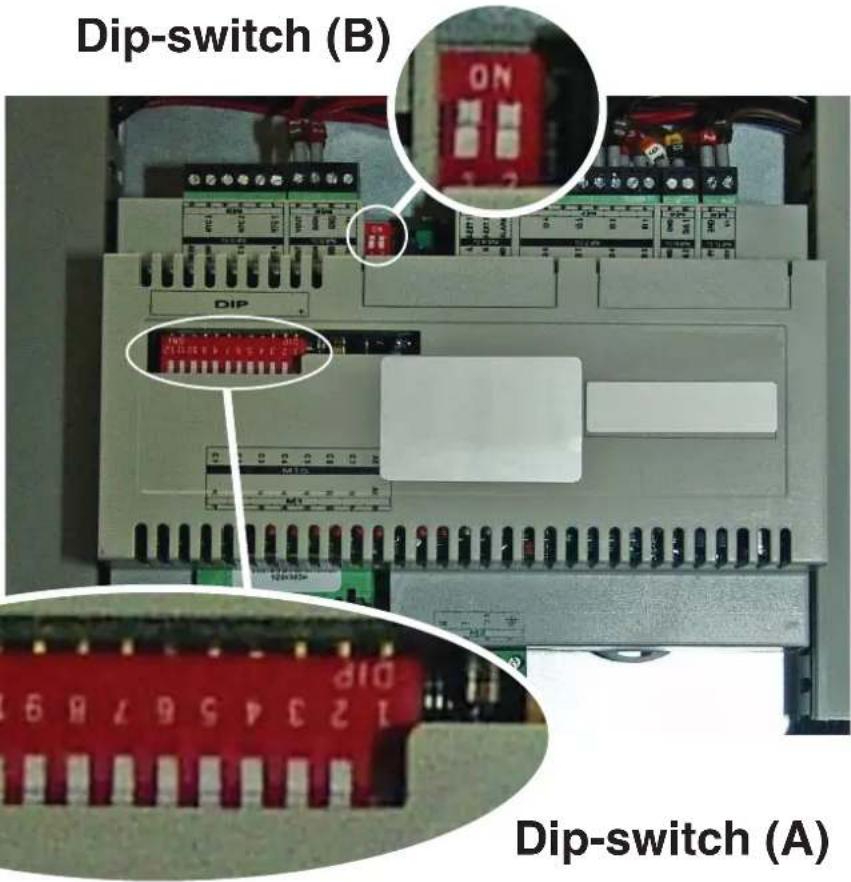

Tabelle zur Konfiguration der DIP-Schalter....140

Alarm Übersichtstabelle 142

Vorsichtsmaßnahmen und Sicherheitsvorschriften

Die Verpackung NICHT nass machen

NICHT auf die Verpackung steigen

Vorsichtig mit dem Produkt umgehen

Hinweise zur Entsorgung

Achtung: Dieses Produkt enthält elektrische und elektronische Geräte, die nicht über die normalen Sammelkanäle für Hausmüll entsorgt werden können. Für diese Produkte gibt es Zentren zur getrennten Sammlung.

Die elektrischen und elektronischen Geräte müssen separat sowie unter Einhaltung der im entsprechenden Land gültigen gesetzlichen Bestimmungen behandelt werden.

In den Geräten vorhandene Batterien oder Akkumulatoren müssen separat gemäß den Bestimmungen der entsprechenden Kommune entsorgt werden.

Sicherheitssymbole

Gefahr durch Stromspannung

Achtung

Vorsicht vor Maschinenteilen in Bewegung

Anmerkungen zum Handbuch

Die Handbücher an einem trockenen Ort aufbewahren, damit es mindestens weitere 10 Jahre für eventuelle Informationen einsehbar ist.

Alle in diesem Handbuch enthaltenen Informationen aufmerksam und vollständig lesen. Insbesondere auf die Benutzungsanweisungen mit den Hinweisen "VORSICHT" oder "ACH-TUNG" achten, da deren Nichtbeachtung Schäden am Gerät bzw. Sach- und Personenschäden zur Folge haben kann. Bei Betriebsstörungen, die in dieser Gebrauchsanweisung nicht aufgeführt sind, wenden Sie sich umgehend an die zuständige Kundendienststelle. Stellen Sie das Gerät so auf, dass Instandhaltungs- und/oder Reparaturarbeiten durchgeführt werden können.

Die Garantie des Geräts deckt jedenfalls nicht die Kosten für Kraftfahrdrehleitern, Gerüste oder andere Hebesysteme, die sich bei Garantiearbeiten als erforderlich erweisen sollten. Die AERMEC S.p.A. übernimmt keine Haftung für Schäden aus dem unsachgemäßen Gebrauch des Gerätes und der teilweisen oder oberfl ächlichen Lektüre der in diesem Handbuch enthaltenen Informationen.

Eigenschaften der Regelvorrichtung

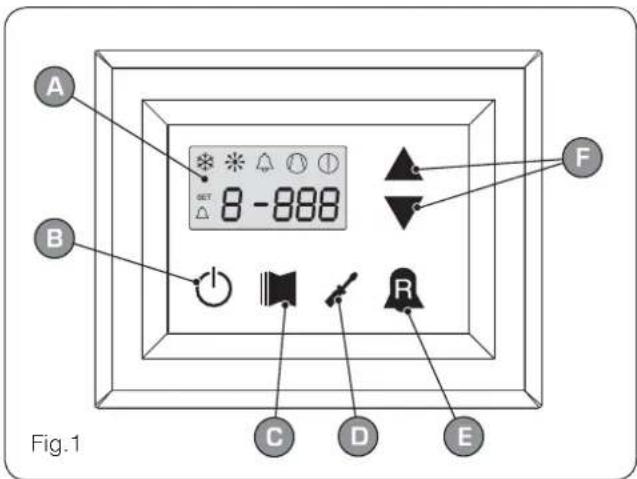

Die Bedientafel der Einheit ermöglicht eine schnelle Einrichtung der Betriebsparameter der Maschine und ihre Anzeige. Das Display besteht aus 4 Ziffern und verschiedenen Leds zur Anzeige von Betriebsart, eingestellten Parametern und eventuell ausgelösten Alarmen. Auf der Platine werden alle Standard-Einstellungen sowie eventuelle Änderungen gespeichert. Bei Installation der zum Zubehör gehörenden Fernbedientafel PR3 lassen sich das Ein- und Ausschalten, die Einrichtung der Betriebsart (Kühlbetrieb-Heizbetrieb) und die Anzeige der Alarmübersicht fernsteuern.

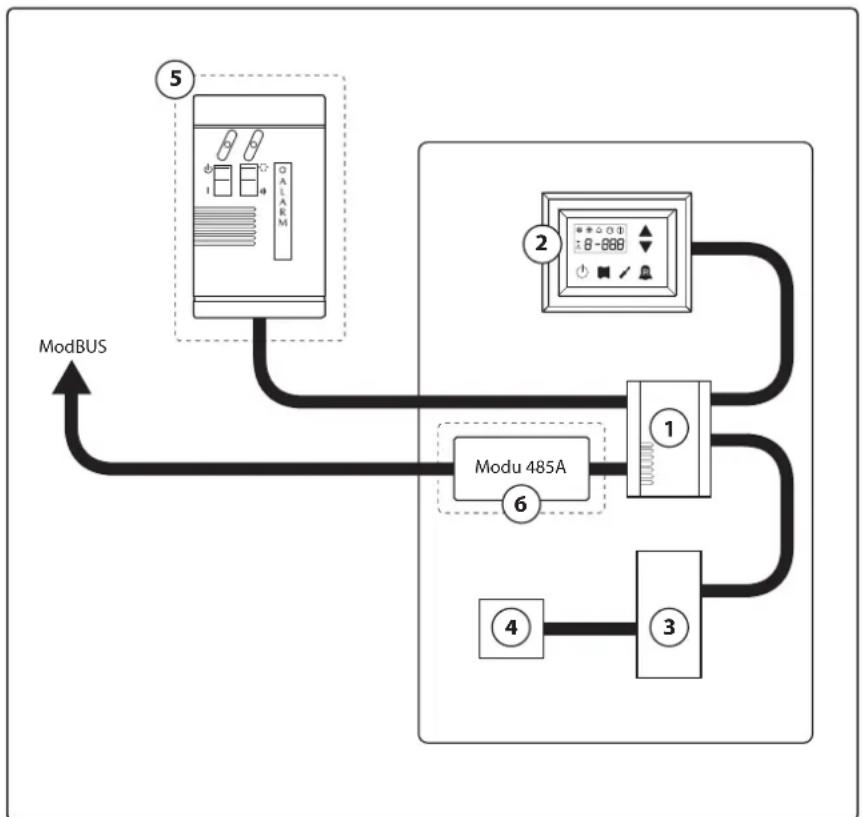

Durch hinzufügen des Zubehörs Modu_485A ist es Möglich, die Anlage per ModBus-Protokoll über ein VMF-System oder GLT zu steuern.

Nach einem Stromausfall ist die Einheit in der Lage selbst automatisch neu zu starten und dabei die ursprünglichen Einstellungen beizubehalten.

Index Bauteil Bemerkung
1 Moducontrol-Platine
2 Bedienschnittstelle am Gerät
3	Sensoren-Verwaltungsplatine, Ventil und Kommunikation mit dem Inverter-Modul	Nur bei den ANLI-Einheiten vorhanden
4 Verwaltungsplatine für drehzahlgeregelten Verdichter		Nur bei den ANLI-Einheiten vorhanden
5 Einfache Fernbedienung Zubehör PR3
6 Scheda interfaccia protocollo ModBus Zubehör Modu_485A

ACHTUNG: Für den Fall, dass eine GLT-Anbindung gewünscht wird, befi ndet sich ein Handbuch auf unserer Homepage www.aermec.com, mit allen hierfür benötigten Spezifi kationen, zur Realisierung eines seriellen Überwachungssystems.

Standardeinstellungen BENUTZEREBENE

Parameter der BENUTZER-Ebene - (Passwort 000)
Auf Einheit vorhanden
Parameter Kürzel		StA	StF	bnF	StC	bnC	CSt	SF1	tF1	SF2	tF2	SC1	tC1	SC2	IC2	SAS	bAS
Parameter Index		0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Einheit	ANL	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANLI	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANR	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANF	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	ANK	0		7	5	4	5	5		0	1	2	1	8	7	3	0	4
	SRPV1	1	---	---	65	5	0	12	18	7	30	45	0	35	18	50	10
	SRA	1	---	---	65	5	0	12	18	7	30	45	0	35	18	50	10
	WRL	---	7	5	---	---	0	12	18	7	30	---	---	---	---	---	---

	Gerät ist für Warmwasserbereitung geeignet (Wärmepumpe oder nur Heizbetrieb)
	Gerät ist für Kaltwasserbereitung geeignet (umschaltbare Wärmepumpe oder nur Kühlbetrieb)
	Alle Einheiten (sowohl Wärmepumpe, nur Heizbetrieb oder nur Kühlbetrieb)
	Gerät ist für Brauchwassererzeugung geeignet

Parameter BENUTZER-Ebene relevante Funktionen
Kürzel Index	Bedeutung	Kürzel Index	Bedeutung
0 - StA	Wahl der Betriebsart	8 - SF2	Sollwert Kühlen 2
1 - StF	Sollwert Kühlen	9 - tF2	Außentemperatur 2 (Kühlen)
2 - bnF	Hysterese Kühlbetrieb	A - SC1	Sollwert Heizen 1
3 - StC	Sollwert Heizen	B - tC1	Außentemperatur 1 (Heizen)
4 - bnC	Hysterese Heizbetrieb	C - SC2	Sollwert Heizen 2
5 - CSt	Sollwertverschiebung	D - tC2	Außentemperatur 2 (Heizen)
6 - SF1	Sollwert Kühlen 1	E - SAS	Sollwert Brauchwasser
7 - tF1	Außentemperatur 1 (Kühlen)	F - bAS	Hysterese Brauchwasser

Standardeinstellungen ELEKTROHEIZUNGSEBENE

Parameter der ELEKTROHEIZUNGS-Ebene - (Password 001)
Auf Einheit vorhanden
Parameter Kürzel		SrA brA	Sri bri tA1 tA2	bA
Parameter Index		0	1	2	3	4	5	6
Einheit	ANL	4 1 3 4 5	-30 2
	ANLI	4 1 3 4 5	-30 2
	ANR	4 1 3 4 5	-30 2
	ANF	4 1 3 4 5	-30 2
	ANK	4 1 3 4 5	-30 2
	SRPV1	4 1 3 4 5	-20 2
	SRA	4 1 3 4 5	-20 2
	WRL	4 1 --- --- --- ---
		Gerät ist für Warmwasserbereitung geeignet (Wärmepumpe oder nur Heizbetrieb), in der eine Elektro-Zusatzheizung vorgesehen ist.
		Alle Einheiten (sowohl Wärmepumpe, nur Heizbetrieb oder nur Kühlbetrieb)

Parameter ELEKTROHEIZUNGS-Ebene relevante Funktionen
Kürzel Index	Bedeutung	Kürzel Index	Bedeutung
0 - SrA	Sollwert Frostschutzheizung	4 - tA1	Sollwert Außentemperatur 1
1 - brA	Hysterese Frostschutzheizung	5 - tA2	Sollwert Außentemperatur 2
2 - Sri	Sollwert Elektro-Zusatzheizung	6 - bA	Hysterese der Außentemperaturen
3 - bri	Hysterese Elektro-Zusatzheizung

Standardeinstellungen SERVICE-EBENE

Parameter der SERVICE-Ebene - (Password 030)

Auf Einheitvorhanden
ParameterKürzel		iu oFF	oFC S	AF int d	Er AG FrP	rin PAN	ASA	ASP AAS	trA
ParameterIndex		0	1	2	3	4	5	6	7	8	9	A	B	C	D
Einheit	ANL 0	4	54	5		600	0	3	2	0	0	1	70	0	0
	ANLI	0 4	54	5		600	0	3	2	0	0	1	70	0	0
	ANR	0 4	58	5		600	0	3	2	0	0	1	70	0	0
	ANF 0	4	54	5		600	0	3	2	0	0	1	70	0	0
	ANK	0 4	63	5		600	0	3	2	0	0	1	70	0	0
	SRPV1	0 4	65	5		600	0	3	2	1	0	1	70	0	2
	SRA	0 4	65	5		600	0	3	2	1	0	1	70	0	2
	WRL	0 4	---	5		600	0	3	3	---	0	---	---	---	---

Parameter SERVICE-Ebene relevante Funktionen

Kürzel Index	Bedeutung	Kürzel Index	Bedeutung
0 - iu	Eintritts-/ Austritts-Regelung	7 - FrP	Frostschutz
1 - oFF	Zwangsabschaltung im Kühlbetrieb	8 - rin	Elektro-Zusatzheizung
2 - oFC	Zwangsabschaltung im Heizbetrieb	9 - PAN	Konfiguration Fernbedienung
3 - SAF	Hysterese Zwangsabschaltung	A - ASA	Brauchwasser Aktivierung
4 - int	Integralzeit	B - ASP	Leistungsvorgabe Brauchwasserbereitung
5 - dEr	Derivativzeit	C - AAS	Wartezeit BW/WW
6 - AG	Sollwert Frostalarm	D - trA	Freigabe Raumthermostat

Parameter der SERVICE-Ebene - (Password 030)
Auf Einheit vorhanden
Parameter Kürzel		bAF tbF OAE Ati SCr Ad1 Bd1 AS1 LA1 St1 LA2 St2 LSP
Parameter Index		E	F	G	H	I		J	L	N	O	P	Q	R
Einheit	ANL	0	180	45	64	1	1	1	0	-15	43	-10	58	50
	ANLI	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANR	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANF	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANK	0	180	45	65	1	1	1	0	-20	53	-10	62	60
	SRPV1	0	180	45	58	0	1	1	0	-20	62	-10	65	63
	SRA	0	180	45	58	0	1	1	0	-20	62	-10	65	63
	WRL	---	---	---	---	1	1	1	0	---	---	---	---	---
		Gerät ist für Warmwasserbereitung geeignet (Wärmepumpe oder nur Heizbetrieb)
		Alle Einheiten (sowohl Wärmepumpe, nur Heizbetrieb oder nur Kühlbetrieb)
		Gerät ist für Brauchwassererzeugung geeignet

Parameter SERVICE-Ebene relevante Funktionen
Kürzel Index	Bedeutung	Indice Stringa	Bedeutung
E - bAF	Freigabe Bypass Strömungsalarm	N - AS1	Freigabe Schreibrechte Fernüberwachung
F - tbF	Bypass-Zeit Strömungsalarm	O - LA1	Lufttemperaturgrenze 1
G - OAE	Abschaltung nach Außentemperatur	P - St1	Wassertemperaturgrenze 1
H - Ati	Wasser-Eintrittstemp. zu hoch	Q - LA2	Lufttemperaturgrenze 2
I - SCr	Konfiguration Bildschirmschoner	R - St2	Wassertemperaturgrenze 2
J - Ad1	Modbus-Adresse Fernüberwachung	T - LSP	Maximal einstellbarer Heizsollwert
L - Bd1	Baudrate Fernüberwachung

Standardeinstellungen SERVICE-Ebene 2

Parameter der SERVICE-Ebene 2 - (Password 031)
Auf Einheit vorhanden
Parameter Index		0	1	2	3
Einheit	ANL 6	0 0 0
	ANLI 6	0 0 0
	ANR 6	0 0 0
	ANF 6	0 0 0
	ANK	6	0	0	0
	SRPV1	6	0	0	0
	SRA	6	0	0	0
	WRL	0 --- --- 0

	Gerät ist für Warmwasserbereitung geeignet (Wärmepumpe oder nur Heizbetrieb)
	Alle Einheiten (sowohl Wärmepumpe, nur Heizbetrieb oder nur Kühlbetrieb)

Parameter SERVICE-Ebene 2 relevante Funktionen
Kürzel Index	Bedeutung
0	Temperaturdifferenz für Neustart Verdichter nach Zwangsabschaltung
1	Konfiguration Heizband
2	Sollwert Heizband
3	Thermostat geführte Pumpenabschaltung

Geräte-Konfiguration mit MODUCONTROL

	Konfigurationsmöglichkeiten für jede Einheit
ANL	√	×	×	Nur die Größen: 100, 150, 200	×	√
ANL H	√	√	√	Nur die Größen: 100, 150, 200	×	√
ANLI	√	√	√	×	√	√
ANR	√	√	√	√	×	√
ANF	√	√	√	×		×
ANK	√	√	√	Nur die Größen: 100, 150	×	√
SRPV1	×	√	√	×	×	×
SRA	×	√	√	×	×	×
WRL	√	×	×	Nur die Größen: 100, 140, 160	×	×

√	Konfiguration MÖGLICH
×	Konfiguration NICHT MÖGLICH

Anzeigen der Benutzerschnittstelle und Parameter

Die Haupt-Benutzerschnittstelle besteht aus einer Led-Tafel mit kapazitiver Tastatur (d.h. mit auf Berührung reagierenden Schaltfl ächen). die Anzeigen sind in 3 Menüs organisiert:

• LESE-Menü (Taste (C) Abb.1)

Enthält die Informationen (nur im Lesemodus) zum laufenden Betrieb des Geräts.

• EINSTELL-Menü (Taste (D) Abb.1)

Enthält alle Parameter, die der Benutzer je nach Anlagenerfordernis ändern kann; diese Parameter sind in verschiedenen Untermenüs zusammengefasst:

- ANWENDER-Menü (Passwort 000);

- INSTALLATEUR-Menü (Passwort 030);

- Menü für die Einstellung der WIDERSTÄNDE (Passwort 001);

• ALARM-Übersicht (Taste (E) Abb.1)

Die Alarmübersicht vermerkt die Fehlerzustände und/oder Fehlfunktionen des Geräts (sowohl Alarme als auch Warnmeldungen)

Während des normalen Betriebs wird am Display der letzte modifi zierte Parameter angezeigt; wenn anschließend mindestens 5 Minuten lang keine weiteren Tasten gedrückt werden, aktiviert das Display den Modus Bildschirmschoner (diese Funktion kann über den Parameter (i) im INSTALLATEUR-Menü eingestellt werden.

Für die Anzeige der Parameter und/oder Ablesungen werden 4 Ziffern benutzt; die erste gibt den Index an, also eine Nummer, die den Benutzer wissen lässt, welcher Parameter oder welche Ablesung gerade angezeigt wird (Abb. 3).

Benutzerschnittstelle (Abb.1)
A	Anzeige-Display
B	Einschalttaste
C	Taste zum Aufrufen des Lese-Menüs
D	Taste zum Aufrufen des Menüs Sollwert
E	Taste zum Aufrufen der Alarmübersicht
F	Taste zum Durchblättern / Erhöhen-Verringern der Parameter

8 - 88.8 Fig.3 A B

Benutzerschnittstelle (Abb.3)
A	Parameterindex
B	Parametersymbol / Parameterwert

Displayanzeige (Abb.2)
1	Angezeigtes Menü SOLLWERT
2	Angezeigtes Menü ALARME
3	Parameterindex
4	Parametersymbol / Parameterwert
5	Saisonanzeige SOMMER
6	Saisonanzeige WINTER
7	Anzeige für vorliegenden Alarmstatus
8	Anzeige für laufenden Verdichterbetrieb (diese Anzeige kann verschiedene Blinkfrequenzen aufweisen).
9	Anzeige für laufendes Anhalten

Lese-Menü

Für den Zugriff auf das Lese-Menü die in Abbildung 4 gezeigte Taste drücken; Im Lese-Menü erscheint am Display der Leseindex und ein die Ablesung kennzeichnender String bestehend aus 3 Zeichen; der String bleibt eine Sekunde lang angezeigt, danach wird er durch den Wert der entsprechenden Ablesung ersetzt. Will man zur nächsten Ablesung übergehen, die in Abb. 5 gezeigte Taste drücken, , will man zur vorherigen Able-sung zurück blättern, die in Abb. 6 ge- zeigte Taste drücken. Bei jedem Übergang von einer Ablesung zur nächsten

wird in der ersten Sekunde neben der Änderung des Indexwerts der String zum Erkennen der aktuellen Ablesung angezeigt (jede Ablesung lässt sich jedoch anhand des Indexwertes durch den Vergleich mit der nachstehend angeführten Tabelle erkennen).

Indexliste und entsprechende Ablesungen ANWENDER-MENÜ (kein Passwort)

Index - String Bedeutung der Ablesung
0 tA	Standard	Temperatur Austrittswasser
1 tA	Standard	Temperatur Eintrittswasser
2 tSb	Standard	Aggregattemperatur
3 tGP	Standard	Gastemperatur Vorlauf
4 tAE	[IMAGE]	Temperatur der Außenluft
5 AP	[IMAGE]	Vorlaufdruck
6 bP	[IMAGE]	Ansaugdruck
7 bEr	Standard	Thermostat
8 SAb	Standard	Sicherheitsbereich bei Force-off
9 CP	Standard	Zeiten CP
A HCO	Standard	Betriebsstunden (Tausend)
b HCO	Standard	Betriebsstunden (Einheit)
C SPO	Standard	Verdichteranläufe (Tausend)

	Parameter auf ALLE Einheiten sichtbar
	Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Index - String Bedeutung der Ablesung
d SPO	Standard	Verdichteranläufe (Einheit)
E rEL	Standard	Software-Release
F bld	Standard	Kleinere SW-Releases
G SET	Standard	Derzeit verwendeter Sollwert
H dCP	5	Sollwert Druck DCP
i dCP	5	Druckdifferential DCP
J HCI	11	BetriebsstundenVERDICHTER 2 (Tausend)
L HCI	11	BetriebsstundenVERDICHTER 2 (Einheit)
N SP I	11	VerdichteranläufeVERDICHTER 2 (Tausend)
o SP I	11	VerdichteranläufeVERDICHTER 2 (Einheit)
P Po	11	Leistungsbruchteil
9 r-F9	13	Geforderte Frequenz (INVERTER)
r Pr-F	5	Druckabfall

	Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.
	Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind
	Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Erweitertes INFO-Menü

Um das erweiterte INFO-Menü auf zu rufen, die in (Abb.7) gezeigte Taste drücken; nach drücken der Taste, muss ein Passwort eingegeben werden, um an die gewünschten Infos zu gelangen. Das Passwort für die Benutzerebene lautet 010; das Passwort kann mit den Pfeil-Tasten geändert werden. Die korrekte Passworteingabe wird mit der abgebildeten Taste (Abb.7) bestätigt. Im Display erscheint die Index-Zahl und das 3-stellige Kürzel für die Bedeutung;

das Kürzel bleibt für ca. eine Sekunde sichtbar und wird danach durch den entsprechenden abgelesenen Zahlenwert ersetzt. Der nächste Ablesewert wird durch drücken der Pfeiltasten aufgerufen (Abb.8).

PASSWORD = 010

Index - Kürzel	Bedeutung Ablesewert Hinweis
0 Cor	Inverter Strom	Strom (in Ampere) gemessen vom Inverter-Modul;Parameter ist nur bei ANLI 21, 26, 40, 45, 71, 75, 80,100 sichtbar;
1 Uo	Inverter Ausgangsspannung	Ausgangsspannung (in Volt) gemessen vom Inverter-Modul;Parameter ist nur bei ANLI 21, 26, 40, 45, 71, 75, 80,100 sichtbar;
2 Uob	BUS-Spannung	BUS-Spannung (in Volt) gemessen vom Inverter-Modul;Parameter ist nur bei ANLI 21, 26, 40, 45, 71, 75, 80,100 sichtbar;
3 HSt	Inverter Kühlkörpertemperatur	Inverter Kühlkörpertemperatur (in C°);Parameter ist nur bei ANLI 21, 26, 40, 45, 71, 75, 80,100 sichtbar;
4 dFo	Dynamischer Zwangsabschaltungswert	Aktueller dynamischer Zwangsabschaltungswert, berechnet nach der Außentemperatur
5 dHt	Puffertemperatur BW	Gemessene Puffertemperatur mittels externen Fühler im Pufferpeicher;Freigabe der Funktion durch Parameter (0) in der SERVICE-Ebene
6 ASP	Verdichter Ansaugtemperatur	Gemessene Temperatur mittels Fühler am Ansaug des Verdichters;Parameter ist nur bei ANLI 21, 26, 40, 45, 71, 75, 80 sichtbar;

ANWENDER-Menü

Für den Zugriff auf das ANWENDER-Menü die in Abb. 7 gezeigte Taste drücken; anschließend das Passwort für den Zugriff auf das jeweilige Menü eingeben; für den Zugriff auf das Anwender-Menü lautet das Passwort 000 (das ist der angezeigte Standard-Code); zum Ändern eines Passwortcodes die Pfeiltasten benützen. Nach Eingabe des richtigen Passworts die in Abb. 7 gezeigte Taste drücken. Am Display wird der Index des Parameters ANWENDER und ein 3-Zeichen umfassender den Parameter kennzeichnender String angezeigt; der String bleibt eine Sekunde lang angezeigt, danach wird er durch den Wert des entsprechenden Parameters ersetzt. Für den Über-

gang zum nächsten Parameter die Pfeiltasten benützen (Abb. 8). Für die Änderung eines Parameters muss man den Parameter auswählen, die in Abb. 7 gezeigte Taste drücken, den zugeordneten Wert mittels der in Abb. 8 gezeigten Pfeiltasten ändern und zum Bestätigen der Änderung wieder die in Abb. 7 gezeigte Taste drücken.

PASSWORD = 000

Fig.8

Einstellung der Betriebsparameter (Benutzerebene)

Einstellung der Betriebsart (HEIZEN/KÜHLEN)

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0	1	Dieser Parameter lässt den am Gerät eingestellten Betriebsmodus erkennen:• Eingestellter Wert = 0 - Kühlbetrieb;• Eingestellter Wert = 1 - Heizbetrieb;Bei den reinen Kühleinheiten wird dieser Parameter angezeigt, ist aber nicht veränderbar.Zum Ändern der Jahreszeit muss sich das Gerät bei Softwareversionen, die älter als Release 3.75 sind, im Stand-by Modus befinden.

Einstellung des Temperatur-Sollwerts im Kühlbetrieb

Index - String	Wert Min.	Wert Max.	Parameterfunktion
1 S£F	-20°C	26°C	Dieser Parameter gibt den aktiven Betriebssollwert im Kühlbetrieb an.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Einstellung des Proportionalbereichs im Kühlbetrieb
Index - String	Wert Min.	Wert Max.	Parameterfunktion
2 bnF	1°C 20°C		Dieser Parameter gibt die proportionale Bandbreite für den Sollwert im Kühlbetrieb an; in dieser Bandbreite zeigt der Verdichter ein optimales Verhalten, er schaltet sich nur ein, wenn die Wassertemperatur am Eingang/Ausgang (je nach dem vom Parameter (0) im Installateur-Menü eingestellten Kontrolltyp) größer ist als der Betriebssollwert im Kühlbetrieb (Parameter (1) Anwender-Menü) plus der Wert dieses Parameters.

Einstellung Sollwert im Heizbetrieb
Index - Kürzel	Wert MIN	Wert MAX	Parameterbeschreibung
3 S&C	25 °C (*)		Dieser Parameter zeigt den aktuellen Sollwert im Heizbetrieb. Parameter ist auch bei Kaltwassersätze sichtbar, kann jedoch nicht verstellt werden.(*):- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf 70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels einzugeben zu können;

Einstellung des Proportionalbereichs im Heizbetrieb
Index - String	Wert Min.	Wert Max.	Parameterfunktion
4 bnC	1°C 20°C		Dieser Parameter gibt die proportionale Bandbreite für den Sollwert im Heizbetrieb an; in dieser Bandbreite zeigt der Verdichter ein optimales Verhalten, er schaltet sich nur ein, wenn die Wassertemperatur am Eingang/Ausgang (je nach dem vom Parameter (0) im Installateur-Menü eingestellten Kontrolltyp) kleiner ist als der Betriebssollwert im Heizbetrieb (Parameter (3) Anwender-Menü) abzüglich dem Wert dieses Parameters. Bei den reinen Kühleinheiten wird dieser Parameter angezeigt, ist aber nicht veränderbar.

Einstellung der Sollwertwahl je nach der Außentemperatur
Index - String	Wert Min.	Wert Max.	Parameterfunktion
S CSt	0	3	Dieser Sollwert aktiviert den Algorithmus zum Ausgleich des Betriebssollwerts.
			SF1SF2TF1 TF2 (°C)SF1: indice (6) menü utente;SF2: indice (8) menü utente;TF1: indice (7) menü utente;TF2: indice (9) menü utente;Im Kühlbetrieb wird der Betriebssollwert automa-tisch aufgrund der Außentemperatur gemäß der in der Grafik dargestellten Logik berechnet.	SC1SC2TC1 TC2 (°C)SC1: indice (A) menü utente;SC2: indice (C) menü utente;TC1: indice (B) menü utente;TC2: indice (d) menü utente;Im Heizbetrieb wird der Betriebssollwert automa-tisch aufgrund der Außentemperatur gemäß der in der Grafik dargestellten Logik berechnet.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Einstellung des Temperatur-Sollwerts im Kühlbetrieb 1
Index - String	Wert Min.	Wert Max.	Parameterfunktion
6 SF I	-20°C	26°C	Dieser Parameter gibt den maximalen Sollwert im Kühlbetrieb in Zusammenhang mit der niedrigsten Außenlufttemperatur (Index (7) des Anwender-Menüs) an. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5) des Anwender-Menüs) aktiviert wurde.

Einstellung Außentemperatur 1
Index - String	Wert Min.	Wert Max.	Parameterfunktion
7 tF1	-40°C	50°C	Dieser Parameter zeigt die niedrigste Außentemperatur an, die für den Ausgleich im Kühlbetrieb berücksichtigt wird. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5) des Anwender-Menüs) aktiviert wurde.

Einstellung des Temperatur-Sollwerts im Kühlbetrieb 2
Index - String	Wert Min.	Wert Max.	Parameterfunktion
8 SF2	-20°C	26°C	Dieser Parameter gibt den niedrigsten Sollwert im Kühlbetrieb in Zusammenhang mit der höchsten Außenlufttemperatur (Index (9) des Anwender-Menüs) an. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5) des Anwender-Menüs) aktiviert wurde.

Einstellung Außentemperatur 2
Index - String	Wert Min.	Wert Max.	Parameterfunktion
9 tF2	-40°C	50°C	Dieser Parameter zeigt die höchste Außenlufttemperatur an, die für den Ausgleich im Kühlbetrieb berücksichtigt wird. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5) des Anwender-Menüs) aktiviert wurde.

Einstellung Sollwert 1 im Heizbetrieb
Index - Kürzel	Wert MIN	Wert MAX	Parameterbeschreibung
	25 °C (*)		Dieser Parameter zeigt den Höchst-Sollwert im Heizbetrieb, in Abhängigkeit der Mindest-Außentemperatur (Index (b) Benutzer-Ebene) an. Dieser Parameter ist nur dann sichtbar, wenn die Kompensation (Index (5) Benutzer-Ebene) aktiviert wurde. (*):- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf 70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels einzugeben zu können;

Einstellung Außentemperatur 1 (bei Heizbetrieb)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	-40°C	50°C	Dieser Parameter zeigt die niedrigste Außenlufttemperatur an, die für den Ausgleich im Heizbetrieb berücksichtigt wird. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5) des Anwender-Menüs) aktiviert wurde.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Einstellung Sollwert 2 im Heizbetrieb
Index - Kürzel	Wert MIN	Wert MAX	Parameterbeschreibung
	25 °C (*)		Dieser Parameter zeigt den Mindest-Sollwert im Heizbetrieb, in Abhängigkeit der höchsten Außentemperatur (Index (C) Benutzer-Ebene) an. Dieser Parameter ist nur dann sichtbar, wenn die Kompensation (Index (5) Benutzer-Ebene) aktiviert wurde. (*):- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf 70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels einzugeben zu können;

Einstellung Außentemperatur 2 (bei Heizbetrieb)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
d tC2	-40°C	50°C	Dieser Parameter zeigt die höchste Außenlufttemperatur an, die für den Ausgleich im Heizbetrieb berücksichtigt wird. Dieser Parameter wird nur angezeigt, wenn die Ausgleichsfunktion (Index (5) des Anwender-Menüs) aktiviert wurde.

Einstellung Sollwert Brauchwasser
Index - Kürzel	Wert MIN	Wert MAX	Parameterbeschreibung
E SAS	25 °C (*)		An diesem Parameter wird die gewünschte Brauchwasser Sollwerttemperatur eingestellt. Ist nur dann sichtbar, wenn der Parameter (A) in der Service-Ebene aktiviert wurde (eingestellter Wert = 1).(*):- die Maximalbegrenzung wird mittels dem Parameter (t) in der Service-Ebene definiert;- wird der Parameter (8) im Service-Menü auf 4 eingestellt, so wird die Maximalbegrenzung auf 70°C geändert, um Letzt endlich die Möglichkeit zu erhalten, den Sollwert eines Heizkessels einzugeben zu können;

Einstellung der proportionalen Bandbreite des Brauchwassers
Index - String	Wert Min.	Wert Max.	Parameterfunktion
F bAS	1°C 20°C		Dieser Parameter gibt die proportionale Bandbreite für den Sollwert des Brauchwarmwassers an; in dieser Bandbreite zeigt der Verdichter ein optimales Verhalten, er schaltet sich nur ein, wenn die Wassertemperatur am Eingang/Ausgang (je nach dem vom Parameter (0) im Installateur-Menü eingestellten Kontrolltyp) niedriger ist als der Betriebssollwert des Brauchwarmwassers (Parameter (E) Anwender-Menü) abzüglich dem Wert dieses Parameters. Bei den reinen Kühleinheiten wird dieser Parameter angezeigt, ist aber nicht veränderbar.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

INSTALLATEUR-Menü

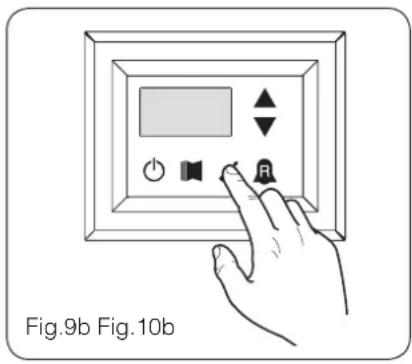

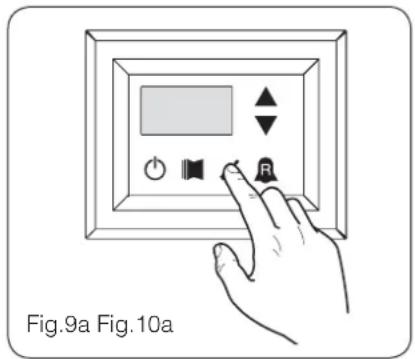

Für den Zugriff auf das INSTALLATEUR-Menü die in Abb. 9 gezeigte Taste drücken; anschließend das Passwort für den Zugriff auf das jeweilige Menü eingeben; für den Zugriff auf das Installateur-Menü lautet das Passwort 030; zum Ändern eines Passwortcodes die Pfeiltasten benützen. Nach Eingabe des richtigen Passworts die in Abb. 9 gezeigte Taste drücken. Am Display wird der Index des Parameters INSTALLATEUR und ein 3-Zeichen umfassender den Parameter kennzeichnender String angezeigt; der String bleibt eine Sekunde lang angezeigt, danach wird er durch den Wert des entsprechenden Parameters ersetzt. Für den Übergang zum nächsten Parame-

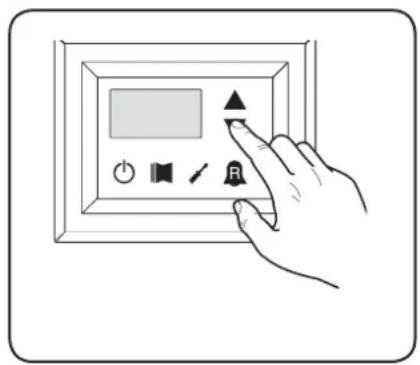

ter die Pfeiltasten benützen (Abb. 10). Für die Änderung eines Parameters muss man den Parameter auswählen, die in Abb. 9 gezeigte Taste drücken, den zugeordneten Wert mittels der in Abb. 10 gezeigten Pfeiltasten ändern und zum Bestätigen der Änderung wieder die in Abb. 9 gezeigte Taste drücken.

ACHTUNG: die Änderung der folgenden Parameter ist ausschließlich dem Fachpersonal vorbehalten, das zur Installation des Geräts befugt ist.

PASSWORD = 030

Fig.10

Einstellung der Betriebsparameter (Installateurebene)

Einstellung der Regelung von Ein- oder Ausgang

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0	2	Aufgrund des Wertes dieses Parameters wird die Maschineneinstellung wie folgt ausgerichtet:Bei 0 nimmt die Maschine die Einstellung aufgrund der Austrittstemperatur vor;Bei 1 nimmt die Maschine die Einstellung aufgrund der Eintrittstemperatur vor.Bei 2 nimmt die Maschine die Einstellung aufgrund der an der Schalttafel DHW abgelesenen Temperatur des Fernfühlers vor (bei deinem Defekt des Fernfühlers nimmt die Maschine die Einstellung wieder mit dem an der Maschine installierten Fühler vor und zeigt den Alarmcode 157 an).Ist die Aufbereitung des Brauchwarmwassers aktiv geschaltet, wird die Einstellung unabhängig vom Wert dieses Parameters automatisch auf die Austrittswassertemperatur gezwungen.

Einstellung von FORCE-OFF im Kühlbetrieb

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	-25°C	25°C	Die Einheiten sehen eine Steuerung der Betriebstemperatur (Eingang oder Ausgang) vor, an die eine Sicherheitsschwelle gekoppelt wird, bei deren Überschreiten der Verdichter sofort und automatisch ausgeschaltet wird. Diese Schwelle wird als FORCE-OFF bezeichnet.
Einstellung von FORCE-OFF im Heizbetrieb
Index - String	Wert Min.	Wert Max.	Parameterfunktion
2 oFC	30°C	70°C	Die Wärmepumpen sehen eine Steuerung der Betriebstemperatur (Eingang oder Ausgang) vor, an die eine Sicherheitsschwelle gekoppelt wird, bei deren Überschreiten der Verdichter sofort und automatisch ausgeschaltet wird. Diese Schwelle wird als FORCE-OFF bezeichnet.

Einstellung der Sicherheitsschwelle
Index - String	Wert Min.	Wert Max.	Parameterfunktion
3 SAF	-0,5 °C	20°C	Temperaturschwelle, oberhalb der der Force-off zur erneuten Aktivierung des Verdichterstarts nach dem Ausschalten durch Force-off.

Einstellung der Integralzeit
Index - String	Wert Min.	Wert Max.	Parameterfunktion
4 int	0 s 999 s		Die Einheiten besitzen eine hochentwickelte Logik zur Steuerung der Ausgabe-Wassertemperatur. Die integrale Steuerung vermeidet, dass das System bei einer höheren oder niedrigeren Temperatur als jener des eingestellten Betriebssollwerts ins Gleichgewicht kommt. Es wird darauf hingewiesen, dass eine Zunahme der Integrationszeit die Wirkung der integralen Steuerung schwächt.

Einstellung der Derivativzeit
Index - String	Wert Min.	Wert Max.	Parameterfunktion
S dEr	0 s 12	0 s	Zeitraum, innerhalb dessen die Wassertemperatur am Eingang kontrolliert wird, um die Befüllung der Anlage zu schätzen; wenn die Bandbreite des Sollwerts in diesem Zeitraum überschritten wird, wird die Einheit aktiviert.

Einstellung der Frostschutz-Schwelle
Index - String	Wert Min.	Wert Max.	Parameterfunktion
6 AG	-50°C	20°C	Bei den Geräten kann eine Schwelle für die Auslösung des Frostschutzalarms eingestellt werden; Dieser Wert gibt an, bei welcher Temperatur der Frostschutzalarm ausgelöst wird. Es wird darauf hingewiesen, dass zur Änderung des Parameters Frostschutz-Schwelle der entsprechende Dip-Schalter aktiviert werden muss (siehe Tabelle Konfiguration der Dip-Schalter).

Einstellung von Frost Protection
Index - String	Wert Min.	Wert Max.	Parameterfunktion
7 FrP	0	4	Bei den Geräten wurde die Möglichkeit geschaffen, eine Sicherheitssteuerung bei der Ausgangstemperatur des Wassers einzustellen. aufgrund des Wertes, der diesem Parameter zugeordnet wird, wird der Frostschutzwiderstand wie folgt gesteuert:Wert 0, Frostschutzwiderstand nicht vorhanden;Wert 1, Frostschutzwiderstand ist eingebaut und nur betriebsbereit, wenn das Gerät im Heiz- oder Kühlbetrieb läuft;Wert 2, Frostschutzwiderstand eingebaut und auch im Standby-Modus betriebsbereit, aber nur dann, wenn die Pumpe eingeschaltet ist;Wert 3, Frostschutzwiderstand im Standby-Modus ohne aktive Pumpe betriebsbereit;Wert 4 bei Außentemperatur unter 3^ wird alle 30 Minuten die Pumpe für 2 Minuten aktiviert, um die Wassertemperatur in der gesamten Anlage zu überwachen.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Einstellung des Integrationswiderstands oder Aktivierung des Heizkessels

Index - String	Wert Min.	Wert Max.	Parameterfunktion
8 r in	0	4	Dieser Parameter gibt die Logik an, die bei der Steuerung des elektrischen Integrationswiderstands zur Anwendung kommen muss; diese Logik wird vom Wert bestimmt, der in diesem Parameter eingestellt ist, die Einstellungen aufgrund des eingestellten Wertes lauten also:0 = Im Gerät ist kein Integrationswiderstand vorhanden;1 = Elektrischer Integrationswiderstand vorhanden, aber während der Brauchwarmwasseraufbereitung nicht aktivierbar;2 = Steuerung der Widerstandsaktivierung als Freigabe zum Einschalten eines externen Heizkessels verwendet;3 = Integrationswiderstand vorhanden und während der Brauchwarmwasseraufbereitung aktiv;4 = Steuerung der Widerstandsaktivierung als Freigabe zum Einschalten eines externen Heizkessels verwendet, auch in ergänzender Form verwendbar;ACHTUNG:• bei den Einheiten SRP V1 ist es STRIKT VERBOTEN diesen Parameter mit dem Wert (3) einzustellen;• zum Einstellen des Wertes (4) muss unbedingt das Zubehör DHW vorgesehen werden;

Konfiguration der Paneelsteuerung

Index - String	Wert Min.	Wert Max.	Parameterfunktion
9 PAN	0	3	Mit diesem Sollwert wird der für die Einheiten anwendbare Steuerungstyp konfiguriert; Je nach eingestelltem Sollwert werden die Steuerung des Betriebsmodus (HEIZBETRIEB/KÜHLBETRIEB) und die Einschalt-/Ausschaltsteuerung des Geräts folgendermaßen geregelt:Der Sollwert ist auf 0 eingestellt:Einstellung der Betriebsart = Einstellung des Parameters auf 0ON/OFF-Steuerung = über das Bedienfeld an der MaschineDer Sollwert ist auf 1 eingestellt:Einstellung der Betriebsart = Einstellung des Parameters auf 0ON/OFF-Steuerung = über FernbedientafelDer Sollwert ist auf 2 eingestellt:Einstellung der Betriebsart = Einstellung über den FernkontaktON/OFF-Steuerung = über das Bedienfeld an der MaschineDer Sollwert ist auf 3 eingestellt:Einstellung der Betriebsart = Einstellung über den FernkontaktON/OFF-Steuerung = über Fernkontakt

Aktivierung des Brauchwarmwassers

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0	1	Bei den Modellen mit Wärmepumpe ist die Möglichkeit der Bereitung von Brauchwarmwasser vorgesehen; diese Brauchwarmwasserbereitung besitzt einen eigenen einstellbaren Sollwert und eine eigene Bandbreite (Parameter E, F, Anwender-Menü), über diesen Parameter sind diese Parameter erkennbar und benützbar. Es wird darauf hingewiesen, dass zur Steuerung der Anfrage für die Brauchwasserbereitung nach Aktivierung dieser Funktion der digitale Eingang ID6 (angezeigt als TWS in dem den Einheiten beigepackten Elektroschaltplan) benützt werden muss. Es wird weiters darauf hingewiesen, dass die Einstellung des Parameters aufden Wert 1 bedeutet, dass die Brauchwasserfunktion AKTIVIERT wird.den Wert 0 bedeutet, dass die Brauchwasserfunktion DEAKTIVIERT wird.Es wird darauf hingewiesen, dass der Zustand GESCHLOSSEN auf der Klemme die AKTIVE Brauchwasserfunktion darstellt; es wird auch darauf hingewiesen, dass diese Funktion ab der Software-Version 3.7 verfügbar ist (die Softwareversion wird als Ablesung mit Index E angezeigt). Es wird darauf hingewiesen, dass die Mindestbetriebszeiten des Verdichters und die Abtauzeiten Vorrang gegenüber der Brauchwasserbereitung haben. Ab der Softwareversion 4.2 wird die Regulierung bei aktivierter Brauchwasseraufbereitung automatisch aufgrund der Austrittswassertemperatur eingestellt, unabhängig vom Wert des Parameters(0) dieses Menüs.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Spezifische Leistung für die Brauchwarmwasserbereitung
Index - String	Wert Min.	Wert Max.	Parameterfunktion
b ASP	0 % 100 %		Bei den Einheiten, bei denen die Funktion der Brauchwasserbereitung vorgesehen ist, kann man nach der Aktivierung dieser Funktion entscheiden wie hoch der Prozentsatz an Leistung sein soll, die für die Brauchwasserbereitung eingesetzt werden soll. Mit dieser Funktion kann eine Schwelle eingestellt werden, um während des Betriebs Energie bei der Brauchwasserbereitung zu sparen.

Wartezeit am Ein-/Ausgang
Index - String	Wert Min.	Wert Max.	Parameterfunktion
C RAS	0 s 600 s		Über diesen Parameter lässt sich die Wartezeit (in Sekunden) für die Umkehr des in die Anlage für die Brauchwasserbereitung eingebauten 3-Wege-Ventils festlegen.

Wartezeit am Ein-/Ausgang
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0	3	Dieser Parameter aktiviert die Möglichkeit an die digitale Klemme ID (im Schaltplan, der den Geräten beigefügt ist, als TRA gekennzeichnet) einen Raumthermostat anzuschließen, über den sich der Betrieb der Verdichter und der Integrationswiderstände deaktivieren lässt.Es wird weiters darauf hingewiesen, dass die Einstellung des Parameters aufden Wert 1 oder 2 bedeutet, dass diese Funktion AKTIVIERT wird.den Wert 0 oder 3 bedeutet, dass diese Funktion DEAKTIVIERT wird.Es wird darauf hingewiesen, dass der Zustand OFFEN auf der Klemme folgendes bedeutet:die Funktion Sperre von Verdichtern und Widerständen, wenn der Parameter auf 1 eingestellt istdie Funktion Sperre von Verdichtern, Pumpe und Widerständen, wenn der Parameter auf 2 eingestellt istPumpenalarm (wie in der vorherigen SW-Version), wenn der Parameter auf 3 eingestellt istEs wird auch darauf hingewiesen, dass der Parameterwert 3 bedeutet, dass die Platine Moducontrol mit der früheren SW-Version (3.6) kompatibel gemacht wird.

Umleitungsaktivierung des Strömungswächters
Index - String	Wert Min.	Wert Max.	Parameterfunktion
E bAF	0	1	Bei den Einheiten, bei denen die Funktion für die Brauchwasserbereitung vorgesehen ist, kann der Strömungswächteralarm umgangen werden, um eine korrekte Abstimmung zwischen einem in der Anlage eingebauten Ableitventil und dem Gerätebetrieb während der Aufbereitung von Brauchwarmwasser zu erreichen.

Umleitungszeit des Strömungswächters
Index - String	Wert Min.	Wert Max.	Parameterfunktion
F tbF	0 s 300 s		Mit diesem Parameter lässt sich die Umleitungszeit (in Sekunden) des Strömungswächters festlegen.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Standby-Modus bei hoher Raumtemperatur
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0	70	Mit diesem Parameter kann die Schwelle für die Raumtemperatur eingestellt werden, bei dessen Überschreiten die Wärmepumpe deaktiviert wird; wird die Schwelle überschritten, werden der Verdichter und die Pumpe abgeschaltet.

Schwelle für hohe Wassertemperatur am Eingang
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	40 80		Dieser Parameter zeigt die Wassertemperatur am Eingang an. Wird die Schwelle überschritten, schaltet sich die Pumpe aus und eine Warnmeldung wird ausgelöst. Nach Auslösung der Warnmeldung wird die Pumpe nach einer 15-minütigen Wartezeit wieder hochgefahren. Bei der dritten Auslösung der Alarmmeldung geht die Maschinen in den Alarm-/Sperrzustand. Aktiv auch bei ausgeschalteter Pumpe und Chiller in Standby-Modus. In letzterem Fall wird der Alarm ausgelöst.

Konfiguration des Bildschirmschoners
Index - String	Wert Min.	Wert Max.	Parameterfunktion
1 SCr	0	2	Dieser Parameter zeigt die Konfiguration des Betriebszustandes des Bildschirmschoners an:Wert 0, Bildschirmschoner deaktiviert;Wert 1, Bildschirmschoner mit Anzeige der Bindestriche. (zu verwenden bei Bedienelementen mit einer Software vor Version 1.3);Wert 2, Bildschirmschoner ohne Anzeige der Bindestriche (zu verwenden bei Bedienelementen mit einer Software ab Version 1.3)

Modbus-Adresse der Überwachungsvorrichtung
Index - String	Wert Min.	Wert Max.	Parameterfunktion
J Ad I	0 999		Dieser Parameter gibt die der Überwachungsvorrichtung zugeordnete Modbus Adresse an; diese Adresse wird bei der Kommunikation zwischen Überwachungsvorrichtung und Moducontrol verwendet.

Baudrate der Überwachungsvorrichtung
Index - String	Wert Min.	Wert Max.	Parameterfunktion
L 8d1	0	2	Dieser Parameter gibt die Kommunikationsgeschwindigkeit zwischen Überwachungsvorrichtung und Moducontrol an; diese Geschwindigkeit wird aufgrund des für diesen Parameter ausgewählten Wertes eingestellt:0 = 9600 bps1 = 19200 bps2 = 38400 bps

Aktivierung des Schreibvorgangs bei der Überwachungsvorrichtung
Index - String	Wert Min.	Wert Max.	Parameterfunktion
n RS1	0	1	Dieser Parameter aktiviert die Schreibbefehle für die Überwachungsvorrichtung; diese Aktivierung wird aufgrund des für diesen Parameter ausgewählten Wertes eingestellt:0 = Deaktiviert Schreibbefehle ;1 = Aktiviert Schreibbefehle ;Es wird darauf hingewiesen, dass die Lesebefehle immer aktiv sind.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Außentemperaturgrenze 1(*)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	-25°C	45°C	Dieser Parameter gibt die Außentemperatur an, bei der die Maschine ihren höchsten Wasserwert aufbereiten kann (dieser Wert wird im Parameter P - St1 spezifiziert).

Wassertemperaturgrenze 1(*)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0°C	0°C	Dieser Wert gibt die maximale Temperatur des aufbereiteten Wassers entsprechend dem in Parameter O - LA1 angegebenen Außentemperaturwert an.

Außentemperaturgrenze 2(*)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
9 LA2	-25°C	45°C	Dieser Parameter gibt die Außentemperatur an, bei der die Maschine ihren höchsten Wasserwert aufbereiten kann (dieser Wert wird im Parameter R - St2 spezifizierl).

Wassertemperaturgrenze 2(*)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0°C	0°C	Dieser Wert gibt die maximale Temperatur des aufbereiteten Wassers entsprechend dem in Parameter Q - LA2 angegebenen Außentemperaturwert an.

(*) diese Parameter beschreiben die Betriebsgrenzen im Heizbetrieb des Verdichters, der bei deren Überschreiten sofort ausgeschaltet wird und, falls nötig, wird der Heizbetrieb vom elektrischen Integrationswiderstand gewährleistet; ;

Einstellbarer maximaler Sollwert für Heizbetrieb
Index - String	Wert Min.	Wert Max.	Parameterfunktion
t LSP	15°C	65°C	Dieser Parameter gibt die maximale Temperatur des vom Gerät im Heizbetrieb aufbereiteten Wassers an.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

INSTALLATEUR 2-Menü

Für den Zugriff auf das Menü INSTALLATEUR_2 dieselbe Vorgangsweise anwenden, wie für das INSTALLATEUR-Menü beschrieben; die einzige Änderung ist der Wert des Passworts, dieser Wert ist 31.

ACHTUNG: die Änderung der folgenden Parameter ist ausschließlich dem Fachpersonal vorbehalten, das zur Installation des Geräts befugt ist.

PASSWORD = 031

Einstellung der Betriebsparameter (Installateurebene)

Schwellenwerte für die Reaktivierung nach dem Herunterfahren Kraft aus
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0 °C	30 °C	Wenn der Parameterwert rin = 4 (Parameter 8 der Installer-Menü), dann ist dies eine Sonde Storage-System, zeigt dieser Parameter, wie viel niedriger die Schwelle von Gewalt aus, um den Kompressor zu verhindern, ist nach der Intervention der reaktiviert ForceOff dynamischen erloschen bald nach.

Konfiguration des Heizkabels (nur ANK)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
1	0	2	Einstellung des Ausgangs, an dem das Heizkabel angeschlossen ist:0- Heizkabel nicht vorhanden1- Heizkabel am CPA-Ausgang vorhanden(der Parameter(0) des Menüs muss bei psw=72 "zweiter CP 0 sein")2- Heizkabel am VGC-Ausgang vorhanden, falls dieser nicht verwendet wird (die DIP-Switch müssen wie folgt konfiguriert sein: DIP1 = ON, DIP2=ON, DIP5=ON, DIP8=OFF, DIP9=OFF)

Sollwert des Heizkabels (nur ANK)
Index - String	Wert Min.	Wert Max.	Parameterfunktion
2	-20 °C	10 °C	Heizkabel eingeschaltet bei Außenlufttemperatur unter dem Wert dieses Parameters. Heizkabel ausgeschaltet bei Außenlufttemperatur über dem Wert dieses Parameters plus 1.0° Hysterese.

Ausschalten der Pumpe für Thermostat
Index - String	Wert Min.	Wert Max.	Parameterfunktion
3	0	1	0 = die Pumpe bleibt in Betrieb wenn die Sollwerttemperatur erreicht wird. 1 = die Pumpe wird abgeschaltet, wenn die Solltemperatur erreicht wurde. (wenn diese Option ausgewählt wird, wird automatisch die Einstellung aufgrund der Eintrittstemperatur aktiviert). Dieser Parameter ist nur bei der Einstellung aufgrund der Eintrittstemperatur sichtbar (Parameter(0) = 1 oder 2).

INSTALLATEUR 3-Menü

Für den Zugriff auf das Menü INSTALLATEUR_3 dieselbe Vorgangsweise anwenden, wie für das INSTALLATEUR-Menü beschrieben; die einzige Änderung ist der Wert des Passworts, dieser Wert ist 84.

ACHTUNG: die Änderung der folgenden Parameter ist ausschließlich dem Fachpersonal vorbehalten, das zur Installation des Geräts befugt ist.

PASSWORD = 084

Einstellung der Betriebsparameter (Installateurebene)

Werkseinstellungen
Index - String	Wert Min.	Wert Max.	Parameterfunktion
0,1,23	0 999		Werkseinstellungen

Zur Festsetzung der Höchstgehalte DCP Volt
Index - String	Wert Min.	Wert Max.	Parameterfunktion
4	2.0V 9.9V		Dieser Parameter ermöglicht es Ihnen, die maximale Drehzahl der Ventilatoren in den CL-Einheiten einzustellen, desto größer ist der Wert dieses Parameters, desto höher der Druck am Ventilator, für eine genaue Einstellung dieser Parameter entnehmen Sie bitte der Tabelle “zur Festsetzung der Höchstgehalte DCP Volt “Die manuelle Installation des CL-Einheiten

Steuerung des elektrischen Widerstands

Bei den Geräten mit Moducontrol ist die Möglichkeit der Steuerung eines elektrischen Widerstands vorgesehen; dieser Widerstand kann auf folgende Arten gesteuert werden:

• als Ergänzung (bei dieser Art ist zusammen mit dem Einsatz des elektrischen Widerstands die gleichzeitige Verwendung der Wärmepumpe vorgesehen);
• als Frostschutz oder ersatzweise (bei dieser Art wird der Verdichter der Wärmepumpe vollständig abgeschaltet und nur der elektrische Widerstand aktiviert);

Die Spezifikationen für die Funktionsweise beider Steuerungsarten werden in den nachfolgend angeführten Plänen dargestellt.

Die Auswahl zwischen den Steuerungsarten mit ergänzender oder Ersatzfunktion wird durch die gemessene Temperatur der Außenluft vorgegeben; wenn diese unter die im dazugehörigen Plan angegebene Schwelle absinkt.

ACHTUNG: alle Parameter auf die in der nebenstehenden Tabelle Bezug genommen wird, sind in dem auf den folgenden Seiten erklärten Menü für die Widerstandsteuerung enthalten.

Logik für die Auswahl der Steuerungsart es Widerstands

Abb. 11

Widerstand Steuerungsart ERSATZFUNKTION Widerstand Steuerungsart ERGÄNZENDE FUNKTION Widerstand immer ausgeschaltet Parameter tA2 (Index 5) Parameter tA1 (Index 4) Temperatur Außenluft

Logik des Widerstands mit ergänzender Funktion:
Abb. 12

Sollwert HEIZBETRIEB Parameter Bri (Index 3) Parameter Srl (Index 2) Temperature Wasser der Anlage Verdichter ON Widerstand ON OFF

Logik des Widerstands mit Ersatzfunktion:
Abb. 13

Sollwert HEIZBETRIEB Parameter Bri (Index 3) Temperatur Wasser der Anlage Verdichter OFF Widerstand ON OFF

Menü für die Einstellung der WIDERSTÄNDE

Für den Zugriff auf das Menü für die Einstellung der WIDERSTÄNDE die in Abb. 14 gezeigte Taste drücken; anschließend das Passwort für den Zugriff auf das jeweilige Menü eingeben; für den Zugriff auf das Menü für die Einstellung der WIDERSTÄNDE lautet das Passwort 001; zum Ändern eines Passwortcodes die Pfeiltasten benützen. Nach Eingabe des richtigen Passworts die in Abb. 14 gezeigte Taste drücken. Am Display wird der Index des Parameters WIDER-STAND und ein 3-Zeichen umfassender den Parameter kennzeichnender String angezeigt; der String bleibt eine Sekunde lang angezeigt, danach wird er durch den Wert des entsprechenden Parameters ersetzt. Für den Übergang

zum nächsten Parameter die Pfeiltasten benützen (Abb. 15). Für die Änderung eines Parameters muss man den Parameter auswählen, die in Abb. 14 gezeigte Taste drücken, den zugeordneten Wert mittels der in (Abb. 15) gezeigten Pfeiltasten ändern und zum Bestätigen der Änderung wieder die in Abb. 14 gezeigte Taste drücken.

ACHTUNG: die Änderung der folgenden Parameter ist ausschließlich dem Fachpersonal vorbehalten, das zur Installation des Geräts befugt ist.

PASSWORT = 001

Abb. 14 Abb. 15

Einstellung der Betriebsparameter (Widerstandebene)

Einstellung des Sollwerts des Frostschutzwiderstands
Index - String	Wert Min.	Wert Max.	Parameterfunktion
0 SrA	-20°C	50°C	Bei den Geräten ist die Möglichkeit der Einstellung eines Schwellwertes für die Aktivierung des Frostschutzwiderstands vorgesehen; wenn die von einem der beiden Wasserfühler abgelesene Temperatur (am Eingang oder Ausgang, je nach aktivierter Steuerung) den in diesem Parameter einge-stellten Wert erreicht, wird der Frostschutzwiderstand aktiviert.

Einstellung der Bandbreite des Frostschutzwiderstands
Index - String	Wert Min.	Wert Max.	Parameterfunktion
1 brR	-0,3°C	10°C	Bei den Geräten ist die Möglichkeit der Einstellung eines Schwellwertes für die Aktivierung des Frostschutzwiderstands vorgesehen; wenn die von einem der beiden Wasserfühler abgelesene Temperatur (am Eingang oder Ausgang, je nach aktivierter Steuerung) den in diesem Parameter eingestellten Wert erreicht, wird der Frostschutzwiderstand aktiviert.

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Einstellung des Sollwerts für den Widerstand mit ergänzender Funktion
Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0°C 65°C		Dieser Parameter gibt die Abweichung vom eingestellten Sollwert im Heizbetrieb an, für das Ausschalten des elektrischen Widerstands (falls aktiviert) bei der Steuerung mit ergänzender Funktion; wie in Abb. 12 auf der vorherigen Seite angezeigt (Parameter Sri).

Einstellung der Bandbreite des Heizwiderstands im Ergänzungs-/Ersatzmodus

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0^	0^	Bei der Steuerung mit ergänzender Funktion wird vor dem Hochfahren des Geräts die Wassertemperatur in der Anlage kontrolliert, und wenn diese niedriger oder gleich ist wie der für die Einschaltbandbreite berechnete Wert, wird der Widerstand eingeschaltet, und er arbeitet wie im Plan auf der vorhergehenden Seite (Abb.12) beschrieben. Der Wert für die Einschaltbandbreite wird wie folgt berechnet: Einschaltbandbreite = (eingestellter Sollwert für Heizbetrieb) - (Parameter Sri) - (Parameter Bri); siehe Abb. 12 auf der vorherigen Seite;Bei der Steuerung mit Ersatzfunktion verkörpert dieser Parameter die Bandbreite der Abweichung vom eingestellten Sollwert für Heizbetrieb innerhalb der der Widerstand aktiviert oder deaktiviert wird, wie auf der vorherigen Seite in Abb. 13 beschrieben.

Einstellung der Außentemperaturschwelle im Ergänzungsmodus

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	-40°C	50°C	Dieser Parameter gibt den Schwelle der Außentemperatur an bei deren Unterschreiten der elektrische Widerstand im Ergänzungsmodus aktiviert wird; wie auf der vorherigen Seit in Abb. 11 Parameter tA1 angegeben.

Einstellung der Außentemperaturschwelle bei Steuerung im Ersatzmodus

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	-40°C	50°C	Dieser Parameter gibt die Schwelle der Außentemperatur an, bei deren Unterschreiten der elektrische Widerstand im Ersatzmodus aktiviert wird; wie auf der vorherigen Seite in [Abb. A] Parameter tA2 angegeben.

Einstellung der Bandbreite für Lufttemperaturen

Index - String	Wert Min.	Wert Max.	Parameterfunktion
	0°C 2	0°C	Dieser Parameter gibt die Bandbreite an, die bei den Sollwerten für die Lufttemperatur angewendet wird (tA1-tA2).

Parameter NUR bei Geräte sichtbar, die für Warmwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die für Brauchwassererzeugung geeignet sind

Parameter NUR bei Geräte sichtbar, die mit Kondensationsdruckregelung ausgestattet sind.

Parameter NUR bei Geräte sichtbar, die mit Tandemverdichter ausgestattet sind

Parameter NUR bei Geräte sichtbar, die mit Inverter Verdichter ausgestattet sind

Tabelle zur Konfiguration der DIP-Schalter

Neben den über die Bedientafel eingebbaren Parametern verfügen die Einheiten über eine Reihe von Dip-Schaltern, mit denen einige Optionen und Funktionen der Maschine gesteuert werden können.

Es wird darauf hingewiesen, dass einige der über die Bedientafel steuerbaren Optionen an eine bestimmte Einstellung einiger Dip-Schalter gebunden sind.

Dip-switch (B) DIP 123456789 Dip-switch (A)

Standard-Einstellungen DIP-SWITCH MODUCONTROL

Einer

DIP-SWITCH (A)

DIP-SWITCH (B)

1

2

3

4

5

6

7

8

9

1

0

1

1

1

ANL

OFF OFF OFF

OFF ON

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANL H

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANL C

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF ON

--- ---

OFF OFF

ANL A/Q ON

ON OFF OFF ON

ON ON

OFF OFF

OFF OFF

OFF ---

OFF OFF

ANL HA/HQ

ON OFF OFF

ON OFF

ON OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANL Z/Y

ON OFF ON

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANLI H

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

ON OFF

--- ---

ON OFF

ANR H

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANR HA/HK

ON OFF OFF

ON OFF

ON OFF

ON OFF

OFF OFF

--- ---

OFF OFF

ANR HP

ON OFF OFF

OFF OFF

OFF OFF

ON OFF

OFF OFF

--- ---

OFF OFF

ANF H

ON ON OFF

OFF ON

OFF OFF

ON OFF

OFF OFF

--- ---

OFF OFF

ANF HA/HK/HJ

ON ON OFF

ON ON

ON OFF

ON OFF

OFF ---

--- OFF

OFF

ANF HP

ON ON OFF

OFF ON

OFF ON

ON OFF

OFF ---

--- OFF

OFF

SRP V1

ON ON OFF

ON ON

OFF OFF

ON OFF

OFF ---

--- OFF

OFF

Dip-Schalter Dip-Nr. Zustand Funktion

A	1	ON	Maschine als Wärmepumpe eingerichtet
		OFF	Maschine als nur Kühlbetrieb eingerichtet
	2	ON	Abtauen nur bei Zyklusumkehrung vorgesehen
		OFF	Abtauen durch Einspritzung heißen Gases
	3	ON	Wasser-Glykol-Mischung Frostschutz-Sollwert änderbar
		OFF	Frostschutz-Sollwert (Parameter B) gesperrt
	4	ON	Steuerung deaktiviert
		OFF	Steuerung aktiviert
	5	ON	Sicherheits-Leistungsregelungen deaktiviert
		OFF	Sicherheits-Leistungsregelungen aktiviert
	6	ON	Steuer-Algorithmus für niedrigen Wassergehalt deaktiviert
		OFF	Steuer-Algorithmus für niedrigen Wassergehalt aktiviert
	7	ON	Vorrichtung zur Steuerung des Kondensationsdrucks vorhanden (DCP-Zubehör)
		OFF	Vorrichtung zur Steuerung des Kondensationsdrucks nicht vorhanden (DCP-Zubehör)
	8	ON	Konfiguration der Platine für Einheit ANR (R407C)
		OFF	Konfiguration der Platine für Einheit ANL (R410C)
	9	ON	Konfiguration der Platine für Invertereinheit
		OFF	Konfiguration der Platine für Chiller-Einheit ON/OFF
	10	ON	Konfiguration der Platine für Verflüssigereinheit
		OFF	Konfiguration der Platine für Chiller-Einheit
	11	ON	Nicht verwendet
		OFF	Nicht verwendet
	12	ON	Nicht verwendet
		OFF	Nicht verwendet

Dip-Schalter	Dip-Kombinationen DIP 1 DIP 2		Funktion
B	OFF OFF		Werkseinstellungen.
	ON OFF		Werkseinstellungen.
	ON ON		Werkseinstellungen.
	OFF ON		Werkseinstellungen.

Alarm Übersichtstabelle

Die Geräte verfügen über zwei Arten der Übermittlung von Fehlfunktionen:

- Voralarme

- Alarme

Die erste Art wird mittels Rot blinkender Anzeige im Display signalisiert, ein anschließendes drücken der Glocken-Taste

ermöglicht es eine Alarm-Liste aufzurufen (mit Index und Auslöser siehe nachfolgende Tabelle). Ein Voralarm bleibt so für die nächsten 60 Sekunden. Wenn nach dieser Zeit die Ursache nicht verschwindet, so wird aus dieser Warnung ein Alarm. Die Alarme werden auf die gleiche Weise wie

die Voralarme angezeigt, mit Ausnahme der nicht blinkenden, sondern rot leuchtenden Anzeige im Display. Bevor die Störung zurück gesetzt wird, empfiehlt es sich, den technischen Support zu kontaktieren. Die Rücksetzung erfolgt durch Ausschalten und wieder Einschalten der Anlage mittels der Stand-By-Taste.

ACHTUNG:

Ein Voralarm kann sich zum Alarm entwickeln, wenn:

• der Zustand des Voralarms für mindestens 60 Sekunden anhält.
• die maximale Anzahl an Voralarmen innerhalb einer Stunde (Fünf) überschritten wurde. In diesem Fall werden alle nachfolgenden Voralarme direkt als Alarm angezeigt und wie bei jeder Störung, verursacht es den sofortigen Stillstand der Anlage, bis die Ursache gefunden und beseitigt wurde.

Alarm Code	Voralarm Code	Ursache Bemerkung
1 101		Motorschutzschalter Verdichter	Diese Meldung tritt auf, wenn sich der Kontakt des entsprechenden Verdichter Motorschutzschalters MTC öffnet. (Tabelle 2, Kontakt ID1, Klemme M7.1 - M7.2, Öffner)
		Motorschutzschalter Ventilator
		Motorschutzschalter Pumpe
2 102	Motorschutzschalter Ventilator		Diese Meldung tritt auf, wenn sich der Kontakt des entsprechenden Ventilator Motorschutzschalters MTV öffnet (Tabelle 2, Kontakt ID6, Klemme M7S.3 - M7S.4, Öffner). Dieser Code wird nur dann angezeigt, wenn die Platine als Ersatzteil, für die Platinen-Version mit SW bis zur Version 3.6, verwendet wird.
3 103	Hochdruckpressostat		Diese Anzeige bezieht sich NICHT auf den Status des Hochdruckpressotates selbst, sondern auf den Verdichter-Schütz. Der Hochdruckpressostat agiert direkt auf den Verdichter-Schütz. Sobald die Regelplatine den Verdichter-Start anfordert, der Schütz jedoch nicht innerhalb von 3 Sekunden anzieht, so erscheint diese Meldung. Dieser Alarm kann aber auch durch eine Fehlfunktion vom Startrelais des Verdichterschützes auf der Platine ausgelöst werden (wird im Schaltplan RAP genannt). Wenn der Verdichter-Schütz bei laufendem Betrieb abfällt, erscheint diese Meldung. HD (Tabelle 2, Kontakt ID4, Klemme M7.7 - M7.8, Öffner)
4 104		Strömungswächter	Diese Meldung tritt auf, wenn sich der entsprechende Kontakt des Strömungswächters oder Differenzdruckwächters öffnet. Für die ersten 40" nach Pumpenstart, ist dieser Alarm gebrückt. Das Gerät stoppt wegen Alarm, sobald die maximal erlaubten Strömungsmeldungen überschritten werden (definiert durch den Parameter (y) in der Hersteller-Ebene: Standard 5). Wenn der Modus Frost Protektion in Stand-By aktiv ist (somit auch die Pumpe), so wird auch der Status des Strömungswächters abgefragt. FL/PD (Tabelle 2, Kontakt ID2, Klemme M7.3 - M7.4, Öffner)
		Wasser-Differenzdruckschalter
5 105	Niederdruckpressostat		Diese Meldung tritt auf, wenn sich der entsprechende Kontakt des Niederdruckpressostaten öffnet (am Ansug des Verdichters). BP (Tabelle 2, Kontakt ID5, Klemme M7S.1 - M7S.2)
6 106	Wasser-Eintrittsfühler abwesend		Diese Meldung erscheint, wenn der Wasser-Eintrittsfühler nicht angeklemmt oder defekt ist.
7 107	Wasser-Austrittsfühler abwesend		Diese Meldung erscheint, wenn der Wasser-Austrittsfühler nicht angeklemmt oder defekt ist.
8 108	Frost		Diese Meldung erscheint bei Erreichen der Frostschutztemperatur am Wasser-Austritt (Service-Ebene(6) Standard: 3°C). Der Voralarm-Status erlischt automatisch, sobald die Frostschutzgrenze überschritten wird. Service-Ebene(6) + Hersteller-Ebene(J) (Standard 3+1=4 °C). Der Frostschutzalarm ist, im Heizbetrieb, für 3' bei Verdichter-Start gebrückt (Hersteller-Ebene Parameter (H))
9 109	Heißgasfühler abwesend		Diese Meldung erscheint, wenn der Heißgasfühler nicht angeklemmt oder defekt ist.
10 110	Heißgastemperatur zu hoch		Diese Meldung erscheint bei Überschreiten der eingestellten Heißgastemperatur (Fühler SGP) Hersteller-Ebene Parameter (6), Standard 135 °C. Der Voralarm-Status erlischt automatisch, sobald die eingestellte Heißgastemperatur unterschritten wird. Hersteller-Ebene(7) (Standard 135 - 10 = 125 °C)
11 111	Hochdrucktransmitter abwesend		Diese Meldung erscheint, wenn der Hochdrucktransmitter nicht angeklemmt oder defekt, und das Gerät als WP oder/und mit Drehzahlregelung konfiguriert ist.
12 112	Hochdruck		Diese Meldung erscheint, wenn der vom Hochdrucktransmitter gemessene Wert, den eingestellten Wert Hersteller-Ebene(8) (Standard: 40 bar) überschreitet.Der Voralarm-Status erlischt automatisch, sobald der eingestellte Hochdruckwert wieder unterschritten wird. Hersteller-Ebene (8) - (b) (Standard 40 – 2 = 38 bar)
13 113	Abtaufühler abwesend		Diese Meldung erscheint, wenn der Abtaufühler nicht angeklemmt oder defekt, und das Gerät als WP konfiguriert ist.
14 114	Niederdrucktransmitter abwesend		Diese Meldung erscheint, wenn der Niederdrucktransmitter nicht angeklemmt oder defekt, und das Gerät als WP konfiguriert ist
15 115	Niederdruck		Diese Meldung erscheint, wenn der vom Niederdrucktransmitter gemessene Wert, den eingestellten Wert Hersteller-Ebene (9) im Kühlbetrieb (Standard 4 bar), Hersteller-Ebene (A) im Heizbetrieb (Standard 2 bar) unterschritten wird. Der Voralarm-Status erlischt automatisch, sobald der Auslösewert Hersteller-Ebene(b) Standard gleich 2 bar überschritten wird. Der Niederdruckalarm ist, im Heizbetrieb, für 3' bei Verdichter-Start gebrückt (Hersteller-Ebene Parameter (H)). Während dem gesamten Abtauzyklus ist die Niederdrucküberwachung nicht aktiv
16 - Niedrige Leistung			Jedes Mal, wenn der Anlage Strom zugeführt wird, prüft die Steuerung ein einziges Mal das Verhalten des Verdichters durch das Leistungskontrollverfahren. Diese Abfrage kann über Dip-Schalter deaktiviert werden (siehe 8.1).
17 117	Motorschutz Pumpe		Diese Meldung tritt auf, wenn sich der Kontakt des entsprechenden Pumpen Motorschutzschalters MTP öffnet (Tabelle 2, Kontakt ID3, Klemme M7.5 – M7.6, Öffner). Dieser Code wird nur dann angezeigt, wenn die Platine als Ersatzteil, für die Platinen-Version mit SW bis zur Version 3.6, verwendet wird.
18 118	Lastabwurf wegen HD		Diese Meldung erscheint jedes Mal, wenn ein Lastabwurf erfolgt, der durch das Erreichen des eingestellten Wertes verursacht wird. Sobald die maximal zugelassenen Lastabwürfe (Hersteller-Ebene(5)): Standard 5) überschritten wurden, wird das Gerät in den Alarmzustand versetzt. Bei Inverter-Geräte wird zusätzlich ein Lastabwurf wegen hohem Verdichtungsverhältnis angezeigt.
19 119	Lastabwurf wegen ND		Diese Meldung erscheint jedes Mal, wenn ein Lastabwurf erfolgt, der durch das Erreichen des eingestellten Wertes verursacht wird. Sobald die maximal zugelassenen Lastabwürfe (Hersteller-Ebene(5)): Standard 5) überschritten wurden, wird das Gerät in den Alarmzustand versetzt.
20 120		Lastabwurf wegen Heißgastemp. (HGT)	Diese Meldung erscheint jedes Mal, wenn ein Lastabwurf erfolgt, der durch das Erreichen des eingestellten Wertes verursacht wird. Sobald die maximal zugelassenen Lastabwürfe (Hersteller-Ebene(5)): Standard 5) überschritten wurden, wird das Gerät in den Alarmzustand versetzt.
21 121		Fehler-benf	Dieser Fehler kommt von der Steuerungsplatine des Inverters und hängt mit Anlaufproblemen des Verdichters zusammen. (cod. longertek 4 oder cod. longertek 20)
22 122	Interher Kommunikationsfehler		Die Steuerungsplatine des Inverters hat interne Kommunikationsprobleme (cod. longertek 5)
23 123		Überstrom	Zu hohe Stromaufnahme des Verdichters (cod. longertek 6)
24	124	Stromaufnahme zu gering	Der Verdichter nimmt zu wenig Strom auf (evtl. Leerlauf) (cod. longertek 7)
25	125	Spannungsfehler	Die Steuerplatine des Inverters zeigt eine falsche Bus-Spannung an. (cod. longertek 8)
26	126	Startfehler	Die Steuerungsplatine des Inverters zeigt einen Startfehler des PMSM-Motors an. (cod. longertek 9)
27	127	Schutzfehler IPM Fehler am	IGBT (cod. longertek 12)
28	128	EEPROM-Fehler	EEPROM-Fehler an der Steuerungsplatine des Inverters. (cod. longertek 13)
29	129	Strömungsabriss am Verdichter	Cod. longertek 16
30	130	Fehlende Kommunikation	Die Steuerungsplatine des Inverters antwortet nicht, die Stromzufuhr kann unterbrochen sein oder das rerielle Kabel kann ausgesteckt, oder die Signale A und B können vertauscht, sein.
31	131	PFC Module	Fehler im PFC-Inverter-Modul (cod. longertek 23)
32 132	Übertemperatur an Kühllamellen (cod. APY 1)
33 133	Überstrom bei Beschleunigung Hardware-Fehler (cod. APY 2)
34 134	Überstrom bei konstanter Drehzahl Hardware-Fehler (cod. APY 3)
35 135		Überstrom bei Drehzahlreduzierung	Hardware-Fehler (cod. APY 4)
36 136	Unterspannung am DC-Bus (cod. APY 5)
37 137	Überspannung am DC-Bus (cod. APY 6)
40 140		PFC Konverter FaultFehler im PFC-Modul	Software-Fehler (cod. APY 9 )
41 141	Überlast bei Beschleunigung Software-Fehler (cod. APY 10 )
42 142		Überlast (cod. APY 11 )
43	143	Überlast bei konstanter Drehzahl	Software-Fehler (cod. APY 12)
44	144	Überlast bei Drehzahlreduzierung	Software-Fehler (cod. APY 13)
45 145		Verdichter nicht richtig ange-schlossen	(cod. APY 14)
46 146	Fehlende Kommunikation (cod. APY 15)
47 147		Fehler Temperaturfühler Kühllamelle	(cod. APY 16)
51 151	Anormale Bedingungen		Niedrigere Frequenz durch Schutz gegen Überstrom oder Übertemperatur. (cod. APY 20)
54	-- 4-Wege Umschaltventil defekt		Das Umschaltventil könnte defekt oder blockiert sein. (siehe 8.4)
55 155	Hohe	Wassereintrittstemperatur	Die Wasser-Eintrittstemperatur hat den Wert des Parameters Service-Ebene(H) überschritten. Evtl. Betrieb eines Brenners in gleicher Anlage. Nach 3-maligem Voralarm, schaltet sich das Gerät wegen einem Alarm ab.
--	156	Betriebsart-Umschaltung wegen zu hoher Heißgastemperatur	Dieser Voralarm zeigt an, dass durch das Umschalten ein Abtauvorgang ausgelöst wurde, ohne dass die Zeiten zwischen der Betriebsart-Umschaltung berücksichtigt wurden. Die Umschaltung wurde durch den Lastabwurf wegen zu hoher Heißgastemperatur ausgelöst. Hersteller-Ebene(6)-Hersteller-Ebene(4) = Standard 130°. Dieser Voralarm verursacht keinen Verdichter-Stop, und es gibt keinen Grenzwert, wie oft die Warnmeldung ausgelöst werden kann.
57 157		Lesefehler des externen Fühlers im DHW-Modul	Dieser Voralarm weist auf einen Defekt des externen Fühlers oder auf ein Kommunikationsproblem mit dem DHW-Modul. Der Alarm ist nur aktiv, wenn der Parameter (0)=2 oder der Parameter(8)=4 ist (Menü mit Passwort 30)
58 158		Lesefehler des Außentemperaturfühlers	Dieser Voralarm weist auf einen Defekt des Außenfühlers, bei Geräte mit Drehzahlregelung oder Wärmepumpen, hin.
59 159		Wasser-Eintrittsfühler am Verflüssiger abwesend (NUR WRL)	Dieser Voralarm weist auf einen Defekt des Wasser-Eintrittsfühler am Verlüssiger hin.
60 160		Wasser-Austrittsfühler am Verflüssiger abwesend (NUR WRL)	Dieser Voralarm weist auf einen Defekt des Wasser-Austrittsfühler am Verflüssiger hin.
61 161		Überlast Inverter	Carel
62 162	Überlast Verdichter-Motor Inverter Carel
63 163		Überspannung Inverter	Carel
64 164		Unterspannung Inverter	Carel
65 165	Drive-Übertemperatur Inverter		Carel
66 166	Drive-Untertemperatur Inverter Carel
67 167		Hardware Überlast Inverter	Carel
68 168	Übertemperatur Verdichter Inverter		Carel
69 169		Reserviert Inverter	Carel
70 170		CPU-Fehler Inverter	Carel
71 171		Standard Parameter Inverter	Carel
72 172		DC Bus ripple Inverter	Carel
73 173		Kommunikation zwischen Inverter und uPC abwesend	Inverter Carel
74 174	Drive Temperaturfühler defekt Inverter Carel
75 175	Autokonfiguration fehlerhaft Inverter Carel
76 176	Inverter-Drive deaktiviert Inverter Carel
77 177	Motor-Phasen Fehler Inverter Carel
78 178	Inverter Kühventilator defekt Inverter Carel
79 179		Drehzahl-Fehler Inverter	Carel
80 180		PFC Fehler	Dieser Alarm erscheint bei aktivem PFC, während der DC-Bus sehr niedrig ist.
81 181		PFC overload trip	Dieser Parameter ist mit neuer Firmware-Version nicht mehr vorhanden
82 182		Input voltage error	Wenn bei laufendem Motor, die Eingangsspannung unter 170 Volt gerät.
83	183	Allgemeiner Inverter-Fehler	Inverter Carel, Modbus-Adresse carel 213
84 184	Fühler B1 defekt (uPC) Verkabelung überprüfen
85 185	Fühler B2 defekt (uPC) Verkabelung überprüfen
86 186	Fühler B3 defekt (uPC) Verkabelung überprüfen
87 187	Fühler B4 defekt (uPC) Verkabelung überprüfen
88 188	Fühler B5 defekt (uPC) Verkabelung überprüfen
89 189	Fühler B6 defekt (uPC) Verkabelung überprüfen
90 190	Fühler B7 defekt (uPC) Verkabelung überprüfen
91 191	Hochdruckalarm (uPC) Verkabelung überprüfen
92 192	Niederdruckalarm (uPC) Verkabelung überprüfen
93 193	Alarm Heißgastemperatur (uPC) Verkabelung überprüfen
94 194		Differenzdruck kleiner als angegebener Wert. (uPC)	Verkabelung überprüfen
95 195		Verdichter-Start fehlgeschlagen (uPC)	Verkabelung überprüfen
96 196		Alarm Zeitüberschreitung außerhalb Betriebsgrenzen (uPC)	Verkabelung überprüfen
97 197	Alarm niedrige Überhitzung (uPC) Verkabelung überprüfen
98 198		MOP-Alarm (uPC) Verkabelung überprüfen
99 199		Alarm Verdampfungstemperatur zu tief (uPC)	Verkabelung überprüfen
200	300	Alarm EVD EVO: Evotunes alarm (uPC)	Verkabelung überprüfen
201	301	Alarm EVD EVO regulation alarm (uPC)	Verkabelung überprüfen
202	302	Alarm EVD EVO system alarms Fühler-Fehler (uPC)	Verkabelung überprüfen
203	303	Reserviert. (uPC)	Verkabelung überprüfen
204	304	Kommunikation zwischen Inverter und uPC abwesend (uPC-Fehler)	Verkabelung überprüfen
205	305	Inverter nicht mit ausgewählten Verdichter kompatibel (uPC)	Verkabelung überprüfen
206	306	Druckdifferenz im Anlauf höher als erlaubt (uPC)	Verkabelung überprüfen
207	307	Niederdruckgrenze	Kältemittelmangel

ACHTUNG:

Es wird darauf hingewiesen, dass die Voralarme automatisch zurückgesetzt, während die Alarme manuell zurück gesetzt, werden.

Ab Software-Version 3.9.0 ist die Alarmrücksetzung über die ext. Freigabe hinzu gefügt worden. Aktivierung der ext. Freigabe vorausgesetzt.

Für das Rücksetzten der Alarme mittels ext. Freigabe, muss das Gerät, in 5 Sekunden, aus der On-Position auf Off und wieder auf On gesetzt werden; auf diese Art können maximal 3 Rücksetzungen, innerhalb einer Stunde getätigt werden.

Zuerst müssen die Alarme über die "R"-Taste quittiert werden.

Nach einem Stromausfall, sind evtl. aufgelaufene Alarme zurückgesetzt.

MODUCONTROL

NÚMERO DE SERIE

DECLARACIÓN

DE CONFORMIDAD CE

Aermec S.p.A. shall have the right to introduce at any time whatever modifications deemed necessary to the improvement of the product. Im Sinne des technischen Fortsschrittes behält sich Aermec S.p.A. vor, in der Produktion Änderungen und Verbesserungen ohne Ankündigung durchzuführen.
