BEDIENUNGSANLEITUNG FCW 212V Aermec

MANUEL D’UTILISATION ET D’INSTALLATION

BEDIENUNGS- UND INSTALLATIONSANLEITUNG

KONFORMITÄTSERKLÄRUNG

Wir, die hier Unterzeichnenden, erklären auf unsere ausschließlich Verantwortung, dass das Produkt: GEBLÄSEKONVEKTOR der Serie FCW auf das sich diese Erklärung bezieht, den folgenden harmonisierten Normen entspricht:

Il est interdit de faire fonctionner l'appareil avec des accessoires qui ne sont pas fournis de Aermec. womit die grundlegenden Anforderungen folgender Richtlinien erfüllt werden: - Niederspannungsrichtlinie: LVD 2006/95/EG - Richtlinie zur elektromagnetischen Verträglichkeit: EMC 2004/108/EG - Maschinenrichtlinie: 2006/42/EG

4) ORIENTARE IL FLUSSO D’ARIA

INHALT Sehr geehrter Kunde, wir danken Ihnen, dass Sie sich für den Kauf eines AERMEC-Produktes entschieden haben. Es ist ein Produkt jahrelanger Erfahrung und besonderer Projektstudien und wurde unter Einsatz von Materialien erster Wahl und fortschrittlichster Technologien hergestellt. Die CE-Kennzeichnung gibt an, dass die Produkte die wesentlichen Anforderungen der Richtlinien der Europäischen Union erfüllen. Das qualitative Niveau wird ständig überwacht, AERMEC-Produkte stehen daher für Sicherheit, Qualität und Zuverlässigkeit. Unser nächstgelegener Kundendienst kann, wenn nicht bekannt, beim Händler erfragt werden, bei dem das Gerät erwor- ben wurde. Im Internet finden Sie unter der Adresse www.aermec.com die Technische Dokumentation aller unserer Produkte sowie die Adressen des Vertriebs- und Kundendienstnetzes. Die Daten können sich ändern, wenn dies für die Verbesserung des Produkts erforderlich ist. Nochmals vielen Dank. AERMEC S.p.A. Anmerkungen • Sicherheitshinweise • Empfang der Einheit • Verpackung • Entsorgung 79 Wartung • Problemlösung 80 Beschreibung des Geräts 81 Hauptkomponenten • Beschreibung der Komponenten 82 Allgemeine Hinweise 83 Wichtige Informationen • Betriebsgrenzen 84 Ausrichtung des Luftstroms 85 Anzeigen und Bedientasten FCW mit Steuerung mit Mikroprozessor-Steuerkarte 86 TLW2 - Infrarot-Fernbedienung 87 PFW2 - Kabelgebundene Fernsteuerungstafel 89 Automatikprogramm • Programm Heizung 90 Programm Kühlung • Programm Ventilation 91 Programm für gesundes Raumklima bei Nacht • Programm Entfeuchtung 92 Programmiertes Einschalten • Programmiertes Ausschalten 93 Abmessungen • Installation 94 Schaltplan 11069 Deutsch

IFCW3LJ 1210 - 5375700_01

Anleitungen mindestens 10 Jahre lang zum eventuellen Nachschlagen an einem trockenen Ort aufbewahren, um ihre Beschädigung zu vermeiden. Bitte alle in diesem Handbuch enthaltenen Informationen aufmerksam und vollständig lesen. Dabei besonders auf die Benutzungsvorschriften achten, die mit „GEFAHR“ oder „ACHTUNG“ oder mit Sicherheitszeichen gekennzeichnet sind, da ihre Nichtbeachtung zu Schäden am Gerät und/oder an Personen und Sachen führen kann. Bei Störungen, die in dieser Anleitung nicht genannt sind, wenden Sie sich bitte sofort an den Kundendienst in Ihrer Nähe. Das Gerät ist so zu installieren, dass Wartungs- und/oder Reparaturarbeiten möglich sind. Die Garantie auf das Gerät deckt in keinem Fall die Kosten für Kraftfahrleitern, Gerüste oder andere Hebesysteme, die erforderlich sein können, um die unter die Garantie fallenden Leistungen zu erbringen. AERMEC S.p.A. lehnt jede Haftung für Schäden in Folge unsachgemäßer Verwendung des Geräts ab, die durch ungenügendes Wissen des Benutzers entstehen, weil die Informationen in diesem Handbuch nur teilweise oder oberflächlich gelesen wurden. Anzahl der Seiten dieses Handbuchs:

EMPFANG DER EINHEITEN

Beim Empfang der Einheiten muss kontrolliert werden, dass: - Die Frachtstücke den Lieferpapieren der Waren entsprechen. - Die Verpackungen vollständig sind und keine Transportschäden aufweisen. Werden Unstimmigkeiten festgestellt: - Den Schaden umgehend dem Transporteur mitteilen. - Den Schaden umgehend dem Händler mitteilen. Achtung: Dieses Produkt enthält elektrische und elektronische Ausrüstungen, die nicht über den normalen Hausmüll entsorgt werden dürfen. Für diese Produkte gibt es spezielle Sammelstellen. Die elektrischen und elektronischen Geräte müssen getrennt und entsprechend den in Ihrem Land geltenden Gesetzen behandelt werden. Die in den Geräten enthaltenen Batterien oder Akkus sind entsprechend den in Ihrer Stadt/ Gemeinde geltenden Bestimmungen getrennt zu entsorgen. INFORMATIONEN ZUR ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE Der Versand der Klimageräte erfolgt in Standardverpackungen aus Styroporformteilen und Karton. VERPACKUNG GEFAHR! : Spannung ACHTUNG! : Diese Symbol weist auf Arbeiten hin, die, falls sie nicht korrekt ausgeführt werden, tödlich sein können oder schwere Verletzungen hervorrufen können. ACHTUNG! : Diese Symbol weist auf Arbeiten hin, die, falls sie nicht korrekt ausgeführt werden, zu Personen- und Sachschäden führen können. GEFAHR! SICHERHEITSHINWEISE Insbesondere auf die Symbole achten: GEFAHR! : Elemente in Bewegung70 Deutsch

IFCW3LJ 1210 - 5375700_01

ORDENTLICHE wARTUNG Die ordentliche Wartung kann auch durch den Benutzer ausgeführt werden. Sie besteht aus einer Reihe einfacher Arbeiten, die den Betrieb des Gebläsekonvektors mit maximalem Wirkungsgrad gewährleisten. Arbeiten: - Reinigung von außen, einmal wöchentlich, mit einem feuchten Tuch (in Wasser mit maximal 40 °C angefeuchtet) und neutraler Seife; keine anderen Reiniger oder Lösungsmittel aller Art verwenden. - Spritzen Sie kein Wasser auf die Außen- oder Innenflächen des Gebläsekonvektors (Gefahr von Kurzschlüssen). - Reinigung des Filters, alle zwei Wochen bzw. wöchentlich bei Installation in sehr staubigen Räumen. Filter mit einem Staubsauger und gegebenenfalls mit Wasser und neutralem Reiniger reinigen, keine anderen Reiniger oder Lösungsmittel aller Art verwenden. - Sichtkontrolle des Gerätezustands bei jedem Wartungseingriff; jede Störung muss dem Kundendienst mitgeteilt werden. AUSSERORDENTLICHE wARTUNG Die außerordentliche Wartung darf nur durch den Aermec Kundendienst oder Personen ausgeführt werden, die im Besitz der fachtechnischen Voraussetzungen für die Zulassung zur Installation, zum Umrüsten, zur Erweiterung und zur Wartung der Anlagen und in der Lage sind, diese hinsichtlich Sicherheit und Funktionsfähigkeit zu prüfen, insbesondere für die elektrischen Verbindungen sind folgende Prüfungen erforderlich: - Messung des Isolationswiderstands der elektrischen Anlage. - Durchgängigkeitsprüfung der Schutzleiter. Die außerordentliche Wartung besteht in einer Reihe komplexer Arbeiten, für die die Zerlegung des Gebläsekonvektors oder seiner Bauteile erforderlich ist und durch die der Zustand maximalen Wirkungsgrades im Betrieb des Gebläsekonvektors wiederhergestellt wird. Arbeiten: - Reinigung von innen, einmal jährlich oder vor längeren Stillstandszeiten; in Räumen, in denen eine hohe Luftreinheit erforderlich ist, kann die Reinigung häufiger erfolgen; sie besteht aus der Reinigung des Heiz-/ Kühlregisters, der Luftaustrittsklappen des Gebläses, der Kondensatwanne und aller Teile, die mit der behandelten Luft in Berührung kommen. - Reparaturen und Feineinstellung, wenn Störungen auftreten, vor dem Kontaktieren des Kundendienstes im Kapitel "PROBLEMLÖSUNG" in dieser Anleitung nachschlagen. wARTUNG pROBLEM Geringer Luftaustritt Keine Heizung Keine Kühlung Das Gebläse läuft nicht Kondensationserscheinungen auf der Außenseite des Geräts wAHRSCHEINLICHE URSACHE Falsche Einstellung der Drehzahl an der Bedientafel Filter verstopft Behinderung des Luftstroms (Eintritt und/oder Austritt) Warmwassermangel Falsche Einstellung der Bedientafel T Wasser > 90°C Kaltwassermangel Falsche Einstellung der Bedientafel Stromausfall Das Wasser hat die Betriebstemperatur nicht erreicht. Die in "MINIMALE DURCHSCHNITTSTEMPERATUR DES WASSERS" genannten Grenzwerte für Temperatur und Feuchtigkeit wurden erreicht. LÖSUNG Richtige Drehzahl an der Bedientafel wäh

len. Filter reinigen Behinderung beseitigen Heizkessel kontrollieren Wärmepumpe kontrollieren Bedientafel richtig einstellen Wassertemperatur reduzieren und dann Stromversorgung der Einheit aus- und wieder einschalten. Kaltwassersatz kontrollieren Bedientafel einstellen Kontrollieren, ob elektrische Spannung anliegt. Heizkessel bzw. Kaltwassersatz bzw. deren Einstellung kontrollieren. Wassertemperatur über die in "MINIMALE DURCHSCHNITTSTEMPERATUR DES WASSERS" genannten Grenzwerte erhöhen. Bei nicht genannten Störung bitte sofort den kundendienst verständigen. pROBLEME UND LÖSUNGEN71 Deutsch

IFCW3LJ 1210 - 5375700_01

• EUROVENT-Zertifizierung

• Das Gerät spricht sofort auf die Bedienung an, wenn die Temperaturen des Raums und des Wassers in der Anlage dies zulassen.

• Tangentialgebläseaggregat mit 3 Drehzahlstufen

• Maximale Geräuscharmut

• Ansprechendes Design

• Waagrecht ausrichtbare Luftaustrittsklappen

• Angetriebenes horizontales Luftleitblech zur vertikalen Ausrichtung des Luftaustritts. Manuell ausrichtbar nur bei den Versionen ohne Steuerung mit Mikroprozessor-Steuerkarte, bei den Versionen mit Steuerung mit Mikroprozessor-Steuerkarte nur über die Kabelgebundene Bedientafel PFW2 oder die Fernbedienung TLW2 ausrichten.

• Leichte Installation mit Wasseranschlüssen und Kondensatabfluss, die in mehrere Richtungen ausrichtbar sind

• Die ordentliche Wartung beschränkt sich auf die regelmäßige Reinigung des Luftfilters.

• Vollständige Einhaltung der Unfallverhütungsvorschriften

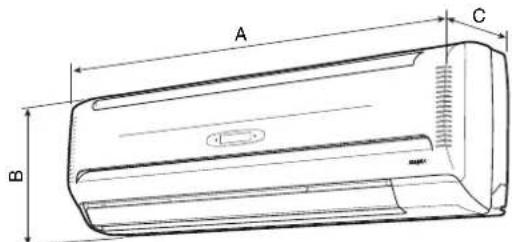

FCW - GEBLÄSEKONVEKTOR

Der Gebläsekonvektor ist ein Endgerät für die Aufbereitung der Luft in einem Innenraum sowohl in den Winter- als auch in den Sommermonaten. Der Gebläsekonvektor FCW konzentriert in sich fortschrittliche technologische und funktionale Merkmale, die ihn zum idealen Mittel zur Klimatisierung für jeden Raum machen. Die Abgabe der klimatisierten Luft erfolgt direkt und im ganzen Raum verteilt; der FCW erzeugt Wärme, wenn er in eine Heizungsanlage mit Kessel oder Wärmepumpe integriert wird, kann aber auch in den Sommermonaten als Klimaanlage verwendet werden, wenn die thermische Anlage mit einem Kaltwassersatz ausgestattet ist. Bei der Konstruktion des Gebläsekonvektors wurde besonders auf die Einhaltung der Unfallverhütungsvorschriften geachtet. Um sich an die Bedürfnisse jeder Art von Anlage anzupassen, sind die Gebläsekonvektoren FCW in mehreren Versionen erhältlich: - Mit eingebautem 2-Wege-Ventil - Mit eingebautem 3-Wege-Ventil - Ohne Ventil Jede dieser Versionen ist auch erhältlich mit: - Steuerung mit Mikroprozessor-Steuerkarte (erfordert die Kombination mit dem Zubehör Bedientafel PFW2 oder dem Zubehör Fernbedienung TLW2). - Ohne Steuerung mit Mikroprozessor- Steuerkarte ist der Anschluss an das Zubehör kabelgebundene Bedientafel oder an das Zubehör des VMF Systems erforderlich (die Thermostaten VMF-E0 und VMF-E1 können nicht im Innern des Gebläsekonvektors installiert werden). Hierbei erlaubt die Möglichkeit zur Integration in das VMF System die Steuerung des einzelnen Gebläsekonvektors mit Zubehör bis zur Steuerung von Gebläsekonvektoren, die in komplexe Netze eingebunden sind. Der Aermec Gebläsekonvektor FCW wurde aus hochwertigen Materialien unter strenger Beachtung der Sicherheitsbestimmungen gefertigt, ist einfach zu bedienen und wird Ihnen lange Freude bereiten. Bei richtiger Kombination der verfügbaren Optionen erhalten Sie ein Modell, das genau den anlagentechnischen Anforderungen entspricht. Felder-Konfigurator

Ventil 2V (mit eingebautem 2-Wege- Ventil) 3V (mit eingebautem 3-Wege- Ventil) VL (ohne Ventil) Steuerung mit Mikroprozessor-Steuerkarte (Leer) mit Steuerung N ohne Steuerung

• Version 2V mit eingebautem 2-Wege- Ventil. Steuerung mit Mikroprozessor. Kabelgebundene Bedientafel PFW2 oder Fernbedienung TLW2.

• Version 2VN mit eingebautem 2-Wege- Ventil. Standard-Steuerungen oder VMF System.

• Version 3V mit eingebautem 3-Wege- Ventil. Steuerung mit Mikroprozessor. Kabelgebundene Bedientafel PFW2 oder Fernbedienung TLW2.

• Version 3VN mit eingebautem 3-Wege- Ventil. Standard-Steuerungen oder VMF System.

• Version VL ohne Ventil. Steuerung mit Mikroprozessor. Kabelgebundene Bedientafel PFW2 oder Fernbedienung TLW2.

• Version VLN ohne Ventil. Standard-Steuerungen oder VMF System. Wichtigste Eigenschaften Versionen72 Deutsch

IFCW3LJ 1210 - 5375700_01

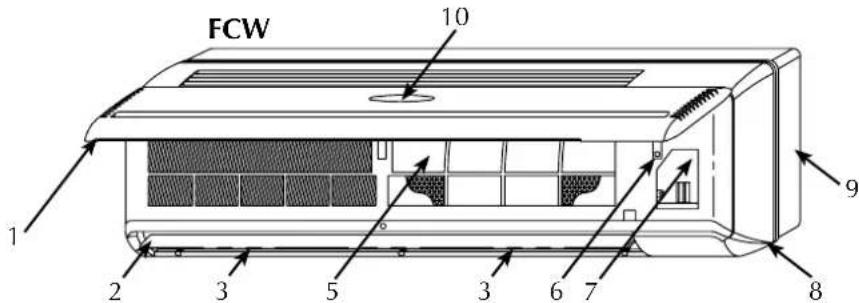

1 Frontplatte 2 Horizontales Leitblech für Luftaustritt 3 Vertikales Leitblech für Luftaustritt 4 Luftfilter 5 Wärmetauscherregister 6 Not-Zusatzschalter 7 Klemmleiste für Elektroanschlüsse 8 Frontales Element 9 Rahmen 10 Display HAUPTKOMPONENTEN

BESCHREIBUNG DER KOMPONENTEN

FRONTPLATTE Die Luft wird über die Schlitze angesaugt. Durch Anheben der Frontplatte werden die Luftfilter und andere innere Bauteile zugänglich. EMPFÄNGER Empfänger für Infrarotsignale bei den Versionen mit Steuerung mit Mikroprozessor-Steuerkarte. DISPLAY Das Display ist bei den Versionen mit Steuerung mit Mikroprozessor- Steuerkarte auf der Frontplatte angeordnet, es zeigt die Gebläsedrehzahl, die Betriebsart, die Temperatur, Fehlermeldungen, Timer an. LUFTFILTER Regenerierbare Luftfilter, zur Reinigung leicht entnehmbar. WÄRMETAUSCHERREGISTER Hergestellt aus Kupferrohr mit Verwirbelungslamellen aus Aluminium. LUFTAUSTRITT Das horizontale Luftleitblech ist: - angetrieben bei den Versionen mit Steuerung mit Mikroprozessor- Steuerkarte - manuell bei den Versionen ohne Steuerung mit Mikroprozessor- Steuerkarte. Die vertikalen Luftleitklappen sind manuell einstellbar, so dass der Luftstrom optimal ausgerichtet werden kann. NOT-ZUSATZSCHALTER Mit dem Zusatz-Notschalter, der nur bei den Versionen mit Steuerung mit Mikroprozessor-Steuerkarte vorhanden ist, kann der Gebläsekonvektor gestartet und ausgeschaltet werden, wenn die kabelgebundene Bedientafel oder die Fernbedienung außer Betrieb sind. GEBLÄSEAGGREGAT Das Gebläseaggregat besteht aus einem extrem kompakten und geräuscharmen Tangentialgebläse. 2-Wege-WASSERVENTIL Der Gebläsekonvektor FCW_2V_ ist serienmäßig mit einem Zwei- Wege-Wasserventil ausgerüstet, das nur entweder ganz offen oder ganz geschlossen ist, mit elektrothermischem Stellglied, das von der Steuerkarte des Gebläsekonvektors entsprechend der Wassertemperatur und der Lufttemperatur im Raum geschaltet wird. 3-Wege-WASSERVENTIL Der Gebläsekonvektor FCW_3V_ ist serienmäßig mit einem Drei-Wege- Wasserventil ausgerüstet, das nur entweder ganz offen oder ganz geschlossen ist, mit elektrothermischem Stellglied, das von der Steuerkarte des Gebläsekonvektors entsprechend der Wassertemperatur und der Lufttemperatur im Raum geschaltet wird. FERNBEDIENUNG TLW2 (Zubehör für FCW mit Steuerung mit Mikroprozessor- Steuerkarte) Für den Betrieb des Gebläsekonvektors unbedingt erforderliches Zubehör, als Alternative zur kabelgebundenen Bedientafel PFW2. Die Fernbedienung TLW2 wird separat vom Gebläsekonvektor geliefert, mit einer einzigen Fernbedienung können mehrere Gebläsekonvektoren bedient werden. Über die Fernbedienung können alle Betriebsparameter des Geräts eingestellt werden, diese Parameter werden auf einem Flüssigkristalldisplay angezeigt, um die Programmierung zu erleichtern. Die Fernbedienung ist mit einer Halterung ausgestattet, so dass sie an die Wand gehängt werden kann.

KABELGEBUNDENE BEDIENTAFEL PFW2

(Zubehör für FCW mit Steuerung mit Mikroprozessor-Steuerkarte) Für den Betrieb des Gebläsekonvektors unbedingt erforderliches Zubehör, als Alternative zur Fernbedienung TLW2. Die Bedientafel ist an der Wand zu installieren und mit dem mitgelieferten Kabel an den Gebläsekonvektor anzuschließen. Das Kabel der Bedientafel ist 4 Meter lang. Über die Bedientafel PFW2 können die wichtigsten Betriebsparameter des Geräts eingestellt werden, diese Parameter werden auf einem Flüssigkristalldisplay angezeigt, um die Programmierung zu erleichtern. Eine Bedientafel PFW2 kann nur einen Gebläsekonvektor steuern. FCW TLW2

• Versionen ohne Steuerung mit Mikroprozessor-Steuerkarte: Mit und ohne Wasserventile. Die Versionen ohne Steuerung mit Mikroprozessor-Steuerkarte müssen mit einer Steuervorrichtung (Zubehör), die aus den Standardbedientafeln zu wählen ist (mit Funktionen, die mit der Konfiguration des Gebläsekonvektors kompatibel sind), oder mit einem Thermostaten des VMF Systems kombiniert werden. Achtung! Der Thermostat VMF (VMF- E0 / VMF-E1) kann nicht in den Gebläsekonvektor eingebaut werden, sondern muss durch den Installateur in der Nähe des Gebläsekonvektors unter

gebracht werden (zum Beispiel in einer Unterputzdose in der Wand hinter dem Gebläsekonvektor). VMF (System Variable Multi Flow) System zur Steuerung und Überwachung von Hydronikanlagen für Klimatisierung, Heizung und Trinkwassererwärmung. Das VMF System ermöglicht die vollstän

dige Kontrolle aller einzelnen Komponenten einer Hydronikanlage, sowohl lokal als auch zentral, und steuert unter Ausnutzung der Kommunikation zwischen den einzelnen Komponenten der Anlage deren Performance, ohne die Bedienung des Komfortbedarfs des Endanwenders zu vernachlässigen, son

dern indem dies auf möglichst effiziente Weise erreicht wird, mit dementsprechen

der Energieeinsparung. Aus der Addition der Vorteile einer so innovativen Steuerung zur Flexibilität einer Hydronikanlage ergibt sich eine effektivere und effizientere Alternative zu den Anlagen mit variablem Kühlmittelvolumen (VRF). Das VMF System ist extrem flexibel, so dass mehrere Stufen der Steuerung und Überwachung möglich sind, die auch zu unterschiedlichen Zeitpunkten erweitert werden können:

1) Steuerung eines einzelnen

2) Steuerung eines Kleinstbereichs

(ein MASTER-Gebläsekonvektor und 5 SLAVE-Gebläsekonvektoren)

3) Steuerung eines Netzes aus meh

reren unabhängigen Bereichen (ein MASTER-Gebläsekonvektor und maximal 5 SLAVE-Gebläsekonvektoren pro Bereich)

4) Steuerung eines Netzes von

Gebläsekonvektoren und der Wärmepumpe (wenn mit dem VMF System kompatibel)

5) Steuerung eines Netzes von

Gebläsekonvektoren, der Wärmepumpe und der Anlage zur Trinkwassererwärmung (VMF-ACS)

6) Steuerung eines Netzes von

Gebläsekonvektoren, der Wärmepumpe, der Trinkwassererwärmung und zusätzli

cher Umwälzpumpen (maximal 12, wenn 3 VMF-CRP Zusatzmodule verwendet werden)

7) Steuerung eines Netzes von

Gebläsekonvektoren, der Wärmepumpe, der Trinkwassererwärmung, zusätzlicher Umwälzpumpen und maximal 3 Wärmerückgewinnern (mit der Möglichkeit zum Anschluss von maximal 3 Sonden VMF-VOC) oder eines Heizkessels

• Das System VMF kann über eine Steuertafel VMF-E5N / VMF-E5B maximal 64 Bereiche ansteuern, die aus einem MASTER-Gebläsekonvektor und maximal je 5 SLAVE-Gebläsekonvektoren beste

hen, insgesamt also 384 Gebläsekonvektoren

• Neben der zentralen Steuerung mit der Steuertafel VMF-E5N / VMF-E5B müssen die MASTER-Gebläsekonvektoren mit einer Schnittstelle zur lokalen Bedienung ausgerüstet sein; diese Schnittstelle kann in den Gebläsekonvektor eingebaut sein (bei Modellen, bei denen dies möglich ist) oder die Bedienung kann über eine Wandbedientafel erfolgen (VMF-E4 / VMF-E4D)

• Über die Bedientafel VMF-E5N / VMF-E5B können verschiedene Funktionen gesteu

ert werden, z. B.: - Die einzelnen Bereiche ausweisen, indem für jeden ein Kennname eingestellt wird - Die Funktion ON-OFF und den Temperatur-Sollwert für jeden Bereich kontrollieren und einstellen - Den Temperatur-Sollwert der Wärmepumpe einstellen und regeln - Programmierung der Timer-Zeiten

• Einfache Installation des Gebläsekonvektoren-Netzes über die Funktion zur AUTOMATISCHEN ERKENNUNG der MASTER- Gebläsekonvektoren

• Versionen mit Steuerung mit Mikroprozessor-Steuerkarte: Mit und ohne Wasserventile. Die Versionen mit eingebauter Steuerung mit Mikroprozessor-Steuerkarte sind aus

gerüstet mit einem Display zur Anzeige der wichtigsten Betriebsparameter. Die Versionen mit eingebauter Steuerung mit Mikroprozessor-Steuerkarte müs

sen mit einem der beiden erhältli- chen Steuerungsmodellen (PFW2 und TLW2) kombiniert werden, die zur Auswahl als für den Betrieb erforderli

ches Zubehör geliefert werden und folgende Steuerungsmöglichkeiten bieten: Einschalten, Ausschalten und alle Steuerungs- und Programmierungsfunktionen des Gebläsekonvektors. Die beiden Steuerungsmodelle kön

nen nicht gleichzeitig am selben Gebläsekonvektor verwendet werden. Das Steuerungssystem prüft alle funktiona

len Parameter und führt alle Maßnahmen durch, die erforderlich sind, um die gewünschten Umweltbedingungen auf

rechtzuerhalten. Das Steuerungssystem stellt außerdem eini

ge automatische Funktion bereit, um den Komfort zu erhöhen und um die häufig

sten Tätigkeiten zu erleichtern: - Minimaltemperatursonde, um Kaltluftströmungen im Winterbetrieb zu vermeiden, erlaubt die Lüftung nur, wenn das Wasser in der Anlage warm ist. - Funktion Auto Restart, nach einer Unterbrechung der Stromversorgung läuft die Einheit FCW automatisch mit denselben Einstellungen wieder an, die sie im Moment des Anhaltens hatte (mit Ausnahme von Timer und Sleep). ALLGEMEINE HINWEISE74 Deutsch

IFCW3LJ 1210 - 5375700_01

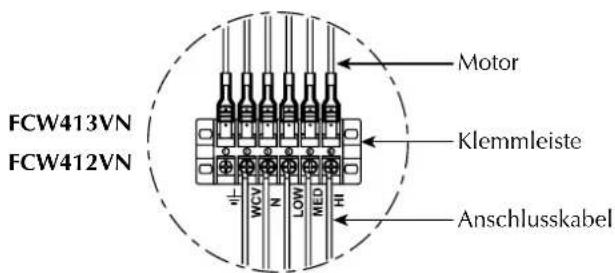

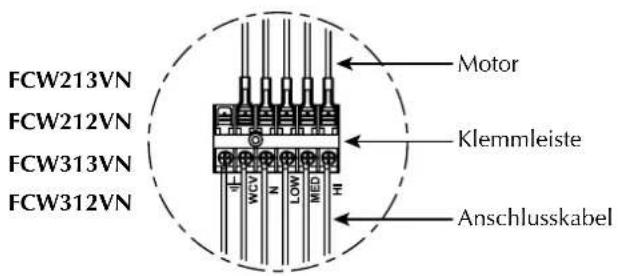

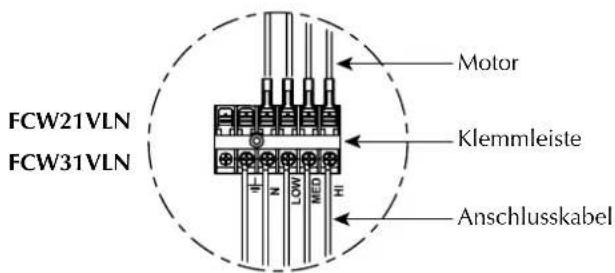

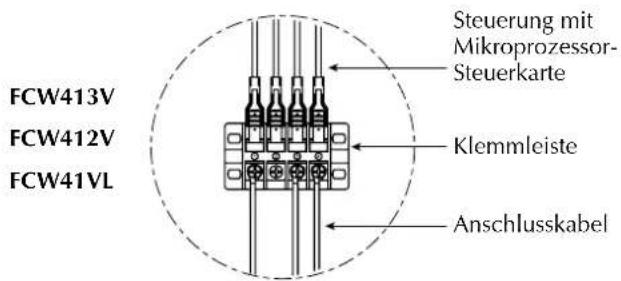

ACHTUNG: Der Gebläsekonvektor ist an das Stromversorgungsnetz und an die Wasserversorgung angeschlossen. Arbeiten, die durch nicht über die erforderlichen technischen Fachkenntnisse verfügendes Personal vorgenommen werden, können zu Schäden an Personen (auch dem Bediener), dem Gerät und der Umwelt führen. BETRIEBSSTÖRUNGEN Bei Funktionsstörungen ist die Einheit von der Stromversorgung zu trennen, dann wieder anzuschließen und ein Neustart des Geräts durchzuführen. Tritt das Problem erneut auf, bitte sofort an den Gebietskundendienst wenden.

ANSCHLIESSEN Durch Verwendung einer anderen elektrischen Stromversorgung kann der Gebläsekonvektor beschädigt werden.

ZUM EIN- UND AUSSCHALTEN DES

KABELGEBUNDENE BEDIENTAFEL (PFW2) ZU BENUTZEN. Gebläsekonvektor nicht mit dem Zusatzschalter aus- oder einschalten, außer im Notfall.

NICHT RUCKARTIG AM ELEKTROKABEL

ZIEHEN Vorsicht Lebensgefahr: Stromversorgungskabel nicht ziehen, quetschen, knicken oder mit Nägeln oder Reißzwecken befestigen! Ein beschädigtes Kabel kann zu Kurzschlüssen und Personenschäden führen.

KEINE GEGENSTÄNDE IN DEN

LUFTAUSTRITT EINFÜHREN

Keine Gegenstände gleich welcher Art in die Luftaustrittsschlitze einführen. Es besteht Verletzungsgefahr und das Gebläse könnte beschädigt werden.

GEBLÄSEKONVEKTOR NICHT FÜR ANDERE

ALS DEN BESTIMMUNGSGEMÄSSEN

ZWECK VERWENDEN Der Gebläsekonvektor darf nicht zum Ausbrüten und Aufziehen von Tieren verwendet werden.

Der Raum, in dem der Gebläsekonvektor installiert ist, sollte regelmäßig gelüftet werden, besonders wenn sich darin viele Personen aufhalten bzw. wenn sich darin Gasgeräte oder Geruchsquellen befinden.

TEMPERATUR KORREKT EINSTELLEN

Die Raumtemperatur ist so einzustellen, dass sie für die anwesenden Personen möglichst angenehm ist, besonders, wenn es sich um Senioren, Kinder oder Kranke handelt. Unterschiede zwischen Außen- und Raumtemperatur von mehr als 7 °C sollten im Sommer vermieden werden. Durch eine wohlbedachte Wahl der Raumtemperatur können Energieeinsparungen erzielt werden.

LUFTSTROM RICHTIG AUSRICHTEN

Die aus dem Gebläsekonvektor austretende Luft darf niemals direkt auf Personen treffen, denn auch wenn die Temperatur höher als die Raumtemperatur ist, kann dies zu Kältegefühl und dadurch Unbehagen führen. Senkrechte Luftaustrittsklappen manuell ausrichten. Bei den Versionen mit Steuerung mit Mikroprozessor-Steuerkarte sind zum Ausrichten des horizontalen Luftleitblechs die Tasten LOUVER oder SWING auf der Fernbedienung oder der kabelgebundenen Bedientafel zu benutzen. Bei den Versionen ohne Steuerung mit Mikroprozessor-Steuerkarte ist das horizontale Luftleitblech manuell auszurichten.

WÄHREND DES BETRIEBS

Während des Betriebs darf der Filter niemals vom Gebläsekonvektor entfernt werden, denn dadurch würde sich der in der Luft enthaltene Staub auf dem Heiz-/Kühlregister absetzen. NORMALE ERSCHEINUNGEN Bei Kühlbetrieb kann Wasserdampf aus dem Luftaustritt des Gebläsekonvektors austreten. Bei Heizbetrieb kann in der Nähe des Gebläsekonvektors ein leichtes Luftrauschen hörbar sein. Manchmal gibt der Gebläsekonvektor unangenehme Gerüche ab, was auf die Ansammlung von in der Raumluft enthaltenen Substanzen zurückzuführen ist (besonders, wenn das Zimmer nicht regelmäßig gelüftet wird, sollte der Filter häufiger gereinigt werden). Während des Betriebs können Knister- und Knack-Geräusche aus dem Innern des Geräts hörbar sein, was durch die ungleiche thermische Ausdehnung der Bauteile (Kunststoffe und Metalle) bedingt ist, dies ist jedoch keine Störung und verursacht keine Beschädigungen der Einheit, wenn die maximale Zulaufwassertemperatur nicht überschritten wird. MINIMALE WASSERDURCHSCHNITTSTEMPERATUR Trockenkugel-Temperatur der Raumluft °C

Feuchtkugel-Temperatur 17 3 3 3 3 3 3 der Raumluft °C 19 3 3 3 3 3 3

Minimale Durchschnittstemperatur des Wassers Um Kondensation auf der Außenseite des Geräts bei laufendem Gebläse zu vermeiden, darf die durchschnittliche Wassertemperatur nicht unter den in der Tabelle unten angegebenen Grenzwerten liegen, die von den thermo-hygrometrischen Bedingungen der Raumluft abhängig sind. Die genannten Grenzwerte beziehen sich auf den Betrieb mit minimaler Gebläsedrehzahl. Durchflussgrenzwerte: MOD. FCW 21 31 41 Minimale Durchflussmenge [l/h] 100 100 150 Maximale Durchflussmenge [l/h] 750 750 1100 WICHTIGE HINWEISE

GRENZEN DES BETRIEBS

Maximale Wassereingangstemperatur ....................... 70 °C Maximaler Betriebsdruck ......................................... 13 bar Der Aufstellungsort ist so zu wählen, dass der maximale und minimale Raumtemperaturgrenzwert Ta eingehalten werden: 0°C < Ta < 40°C ; R.L. < 85%. Das Gerät ist mit einer Spannung von 230 V ~ 50 Hz zu versorgen und zu erden. Die Leitungsspannung muss in jedem Fall innerhalb der Toleranz von ±10% des Nennwerts bleiben.75 Deutsch

IFCW3LJ 1210 - 5375700_01

Mit den Leitklappen am Luftauslass kann die Luft in zwei Richtungen geleitet werden: – Vertikale Leitklappen, manuell auszurichten – Angetriebenes horizontales Luftleitblech der Versionen mit Steuerung mit Mikroprozessor-Steuerkarte, ausschließlich mit den Tasten LOUVER oder SWING der Fernbedienung TLW2 oder der kabelgebundenen Bedientafel PFW2 auszu

• Manuelles horizontales Luftleitblech bei den Modellen ohne Steuerung mit Mikroprozessor-Steuerkarte, manuell ausrichten

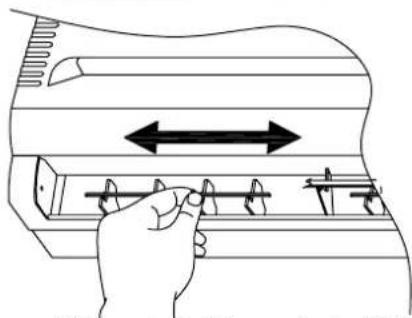

VERTIKALE LEITKLAPPEN AUSRICHTEN

– Vertikale Leitklappen wie abgebildet drehen – Sowohl im Heiz- als auch im Kühlbetrieb sollte der Luftstrom nicht direkt auf Personen gerichtet sein

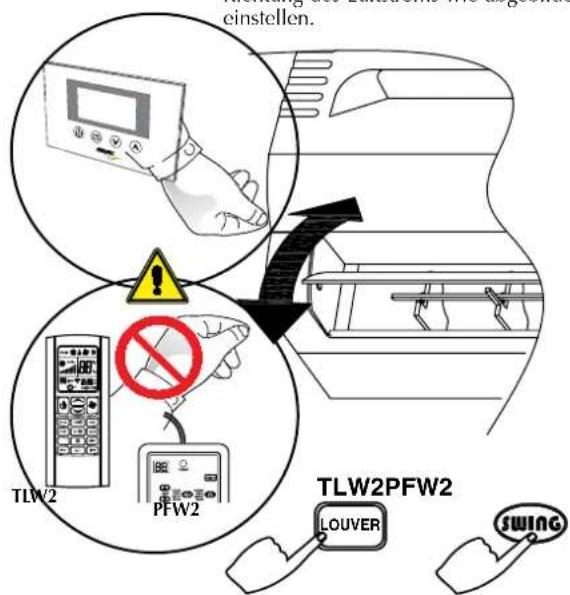

ANGETRIEBENES HORIZONTALES LUFTLEITBLECH

Angetriebenes horizontales Luftleitblech der Versionen mit Steuerung mit Mikroprozessor-Steuerkarte niemals manuell ausrichten. Jeder manuelle Eingriff am Luftleitblech kann das System beschädigen und zu Störungen führen. Wenn die Einheit stillsteht, schließen sich die angetriebenen Leitbleche und decken den Luftauslass ganz ab. WICHTIG Unter besonderen äußeren Bedingungen kann es zu Kondensation auf der Oberfläche des Leitblechs (im Kühlbetrieb oder beim Entfeuchten) und Herabtropfen auf die Flächen darunter kommen. Richtung des Luftstroms wie abgebildet einstellen.

AUSRICHTUNG DES LUFTSTROMS

TLW2 WICHTIG Anmerkung für die Gebläsekonvektoren der Serie FCW mit eingebauter Steuerung mit Mikroprozessor-Steuerkarte. - Die beiden Steuerungsmodelle, die kabelgebundene Bedientafel (PFW2) und die Fernbedienung (TLW2) dürfen nicht gleich- zeitig am selben Gebläsekonvektor eingesetzt werden. – Wenn der Gebläsekonvektor ausgeschaltet wird, werden alle vorher vorgenommenen Einstellungen gespeichert, außer den Funktionen SLEEP und TIMER. – Wenn der Gebläsekonvektor mit dem Zusatzschalter (ON/OFF) eingeschaltet wird, werden die Funktionen SLEEP und TIMER gelöscht. LOUVER TLW2 PFW2 PFW276 Deutsch

IFCW3LJ 1210 - 5375700_01

fCw MIT STEUERUNG MIT MIkROpROZESSOR-STEUERkARTE - NOT-ZUSATZSCHALTER

1 - ANZEIGE füR TEMpERATUR / fEHLERCODE

- Zeigt im normalen Betrieb die Temperatur an. - Wenn der Temperatur-Sollwert sich ändert, blinkt der Wert in °C 5 Sekunden lang. - Fehler der Raumtemperatursonde, E1 blinkt. - Fehler der internen Temperatursonde, E2 blinkt. - Fehler der Wassersonde, E3 blinkt. - Fehler der Wassertemperatursonde, E4 blinkt.

Entfeuchtung Kühlung Heizung Nur Ventilation

Das Symbol zeigt an, dass die Timer-Funktion aktiviert ist. fCw MIT STEUERUNG MIT MIkROpROZESSOR-STEUERkARTE - ANZEIGEN Wenn der Gebläsekonvektor Spannung erhält, gibt er einen Signalton aus. Wenn der Gebläsekonvektor mit Strom versorgt wird, aber nicht eingeschaltet ist, sind alle LEDs aus. NOT-ZUSATZSCHALTER Wenn die Fernbedienung nicht verfügbar ist (defekt oder Batterien leer) oder die Fernsteuerungstafel defekt ist, kann der Gebläsekonvektor mit dem Not-Zusatzschalter einge

schaltet werden. Der Schalter ist nicht für die ständige Benutzung ausgelegt, sorgen Sie so bald wie möglich dafür, die Fernbedienung bzw. die kabelgebundene Bedientafel wieder betriebsbereit zu machen. Start und Betrieb mit dem Not-Zusatzschalter (AUX): - Einmal drücken: Kühlung mit Sollwert 25°C, automatische Ventilation, schwingende Luftklappe - Zweimal drücken: Heizung mit Sollwert 22°C, automati

sche Ventilation, schwingende Luftklappe - Dreimal drücken: Ausschalten des Gebläsekonvektors AUX ( On / Off )77 Deutsch

IFCW3LJ 1210 - 5375700_01

Ein- und Ausschalten

2 - MODE - BETRIEBSART

Diese Taste drücken, um eine der folgenden Betriebsarten einzustellen: Automatik (AUTO), Kühlen (COOL), Entfeuchten (DRY), Heizen (HEAT) und Ventilation (FAN).

und TEMP - TEMPERATUR (°C) Tasten für die Einstellung der Temperatur (16 - 30 °C). Stellen Sie mit diesen Tasten die gewünschte Raumtemperatur ein, TEMP zum Erhöhen und TEMP zum Verringern. Wenn Sie die beiden Tasten TEMP und TEMP gleichzeitig drücken, ändern Sie die Maßeinheit der Temperatur, °C oder °F.

4 - FAN - GEBLÄSEDREHZAHL

Zum Einstellen der Gebläsedrehzahlstufe diese Taste drücken: Automatik (AUTO), niedrig (LOW), mittel (MED) und hoch (HIGH).

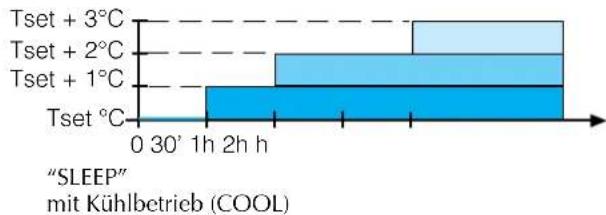

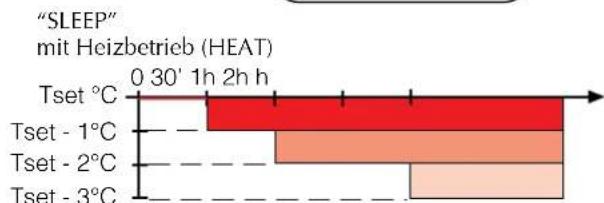

5 - SLEEP - PROGRAMM FÜR GESUNDES RAUMKLIMA BEI NACHT

Taste zum Aktivieren des Programms für gesundes Raumklima bei Nacht (SLEEP).

6 - SWING - SCHWINGEN DER HORIZONTALEN LUFTAUSTRITTSKLAPPE

Zum Steuern der Schwingbewegung der horizontalen Luftaustrittsklappe diese Taste drücken.

7 - LOUVER - POSITION DER HORIZONTALEN LUFTAUSTRITTSKLAPPE

Zum Einstellen des Luftstroms in vertikaler Richtung diese Taste drücken, es gibt 4 feste Positionen und das Schwingen der Klappe.

8 - SEND - EINSTELLUNGEN SENDEN

Diese Taste drücken, um die auf dem Display angezeigten Einstellungen an die Einheit zu senden.

9 - LIGHT - BELEUCHTUNG DES DISPLAYS

Diese Taste 3 sec lang drücken, um die Beleuchtung am Display ein- oder auszuschalten.

10 - LOCK - SPERRE DER TASTATUR

Diese Taste 3 sec lang drücken, um die anderen Tasten der Tastatur zu sperren bzw. freizugeben.

11 - SET - EINSTELLUNGEN SPEICHERN

Diese Taste drücken, um die Uhrzeit und die Einstellungen des Timers bei Ein- und Ausschalten zu speichern.

Diese Taste drücken, um den Timer zur Programmierung der Uhrzeit zum Einschalten der Einheit einzustellen.

Diese Taste drücken, um den Timer zur Programmierung der Uhrzeit zum Ausschalten der Einheit einzustellen.

Diese Taste drücken, um die Uhrzeit auf der Fernbedienung einzustellen.

Diese Taste zum Ein- und Ausschalten des Displays an der Einheit drücken.

Anzeige der Einstellungen des Gebläsekonvektors.

Sendet die Signale zum Empfänger des Gebläsekonvektors. Muss auf den Empfänger ausgerichtet gehalten werden.

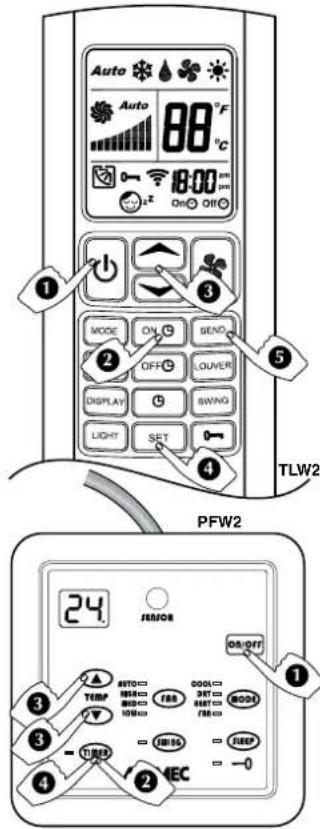

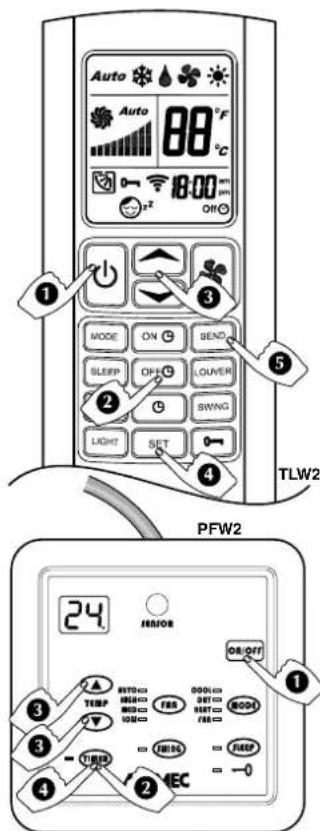

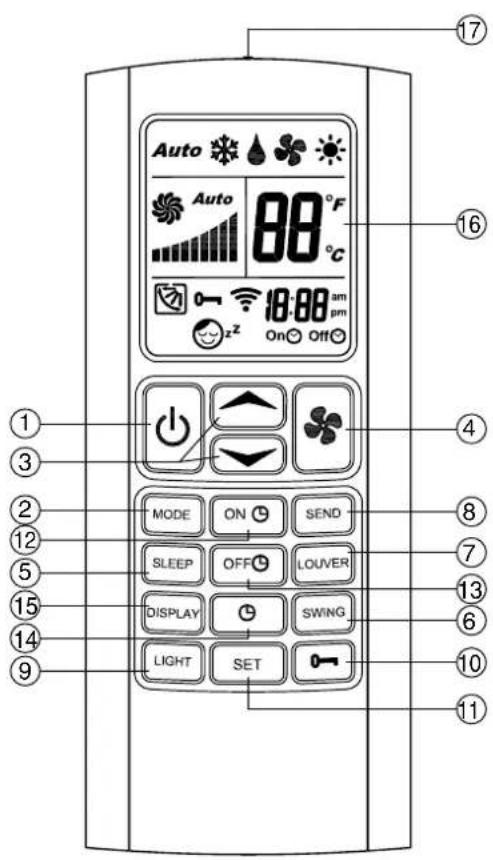

TLW2 - INFRAROT-FERNBEDIENUNG

WICHTIG Anmerkung für die Gebläsekonvektoren der Serie FCW mit eingebauter Steuerung mit Mikroprozessor-Steuerkarte. - Die beiden Steuerungsmodelle, die kabelgebundene Bedientafel (PFW2) und die Fernbedienung (TLW2) dürfen nicht gleichzeitig am selben Gebläsekonvektor eingesetzt werden. – Wenn der Gebläsekonvektor ausgeschaltet wird, werden alle vorher vorgenommenen Einstellungen gespeichert, außer den Funktionen SLEEP und TIMER. – Wenn der Gebläsekonvektor mit dem Zusatzschalter (ON/OFF) eingeschaltet wird, werden die Funktionen SLEEP und TIMER gelöscht.

fLüSSIGkRISTALL-DISpLAy Bei eingeschalteter Fernbedienung (ON) werden auf dem Display die an die Einheit gesendeten Einstellungen angezeigt, bei ausge- schalteter Fernbedienung (OFF) ist auch das Display ausgeschaltet bzw. zeigt nur den Timer für das programmierte Einschalten an (wenn aktiviert).

Zeigt die Betriebsart an: AUTO Automatik FAN Lüftung COOL Kühlung DRY Entfeuchtung HEAT Heizung

Anzeige der drei Drehzahlstufen des Gebläses und der automatischen Steuerung der Drehzahl: AUTO Automatische Steuerung HIGH Hohe Drehzahl MED Mittlere Drehzahl LOW Niedrige Drehzahl

3 - pOSITION HORIZONTALE LUfTkLAppE

Zeigt die vier festen Positionen der horizontalen Luftklappe und die Funktion mit Klappe in Bewegung an

Zeigt an, dass die Tastatur gesperrt ist.

5 - pROGRAMM füR GESUNDES RAUMkLIMA BEI NACHT

Zeigt an, dass das Programm für gesundes Raumklima bei Nacht aktiviert ist.

6 - TEMpERATUR (SDgr C) ODER (°f)

Zeigt die eingestellte Temperatur in °C oder °F an.

Zeigt an, dass das programmierte Aus- oder Einschalten aktiviert wurde.

Erscheint immer dann, wenn eine Taste gedrückt wird, und zeigt das Senden des Signals an. vORBEREITUNG DER fERNBEDIENUNG – Batteriefachdeckel öffnen, dazu leicht in Pfeilrichtung drücken. – Zwei 1,5-Volt-Alkali-Hochleistungsbatterien (micro) LR 03 (AAA) einlegen, dabei darauf achten, die Polarität nicht zu vertau

schen. – Batteriefachdeckel schließen. wICHTIG – Die beiden Steuerungsmodelle, die kabelgebundene Bedientafel und die Fernbedienung dürfen nicht gleichzeitig am selben Gebläsekonvektor eingesetzt werden. – Die Batterien haben eine mittlere Lebensdauer von 10 Monaten bei normaler Benutzung. – Die beiden Batterien müssen identisch sein und zusammen ausgetauscht werden. – Entfernen Sie die Batterien aus der Fernbedienung, wenn diese längere Zeit nicht benutzt wird. – Wenn die Fernbedienung nur in der Nähe des Gebläsekonvektors funktioniert, ist es Zeit, die Batterien auszutauschen. – Halterung der Fernbedienung nicht in der Nähe einer Wärmequelle oder unter Sonnenbestrahlung anbringen. Setzen Sie die Fernbedienung nicht starker Feuchtigkeit oder Erschütterungen aus (sie könnte sich verformen, brechen oder ausbleichen). – Fernbedienung nicht in der Nähe von elektronischen Geräten ablegen, da es dadurch zu Störeinflüssen und Betriebsstörungen kommen könnte. GEBRAUCH DER fERNBEDIENUNG – Sender der Fernbedienung auf den Empfänger des Gebläsekonvektors ausgerichtet halten, während Einstellungen vorgenommen werden. – Um Funktionen oder Änderungen der Einstellung über die Fernbedienung vornehmen zu können, muss die Einheit mit Strom versorgt sein. – Wenn ein Signal von der Einheit FCW richtig empfangen wird, gibt diese einen Signalton aus. Sollte kein Ton zu hören sein, die Taste der Fernbedienung erneut drücken. – Für einen einwandfreien Empfang sollten sich keine Hindernisse (Möbel oder Vorhänge) zwischen Sender und Empfänger befinden. – Die Fernbedienung kann optimal senden, wenn sie sich in einem Abstand von bis zu 7 Metern vom Gebläsekonvektor befindet.

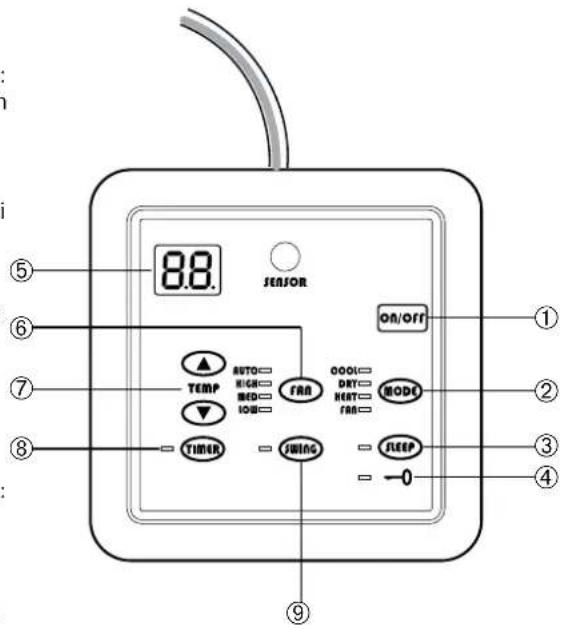

Ein- und Ausschalten des Geräts.

2 - MODE - BETRIEBSART

Diese Taste drücken, um eine der folgenden Betriebsarten einzustellen: Kühlen (COOL), Entfeuchten (DRY), Heizen (HEAT) und Ventilation (FAN).

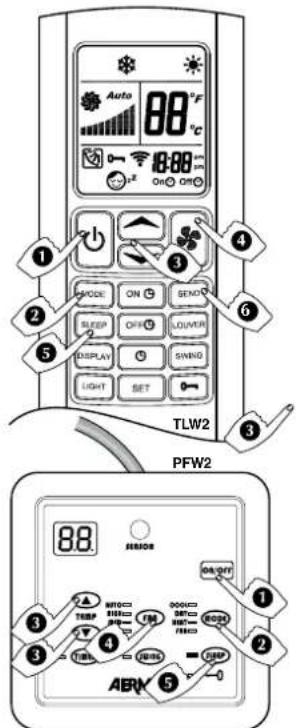

3 - SLEEP - PROGRAMM FÜR GESUNDES RAUMKLIMA BEI NACHT

Taste zum Aktivieren des Programms für gesundes Raumklima bei Nacht (SLEEP).

4 - LOCK - SPERRE DER TASTATUR

Gleichzeitig die Tasten und "MODE" 3 sec lang drücken, um die anderen Tasten der Tastatur zu sperren bzw. freizugeben. Die LED zeigt an, dass die Tastatur gesperrt ist.

6 - FAN - GEBLÄSEDREHZAHL

Zum Einstellen der Gebläsedrehzahlstufe diese Taste drücken: Automatik (AUTO), niedrig (LOW), mittel (MED) und hoch (HIGH).

Tasten für die Einstellung der Temperatur (16 - 30 °C). Stellen Sie mit diesen Tasten die gewünschte Raumtemperatur ein, zum Erhöhen und zum Verringern.

Tasten für die Einstellung des Timers (1 - 24 Stunden). Stellen Sie mit diesen Tasten die Zeit in Stunden ein, zum Erhöhen, zum Verringern. Programmiertes Ausschalten: Bei eingeschaltetem Gebläsekonvektor werden die Betriebsstunden vor dem programmierten Ausschalten eingestellt und angezeigt. Programmiertes Einschalten: Bei ausgeschaltetem (aber mit Strom versorgtem) Gebläsekonvektor werden die Stunden des Stillstands vor dem programmierten Einschalten eingestellt und angezeigt.

9 - SWING - POSITION DER HORIZONTALEN LUFTAUSTRITTSKLAPPE

Taste drücken, um den Luftstrom in vertikaler Richtung zu regeln, beim ersten Tastendruck beginnt die Klappe mit der kon

tinuierlichen Schwingbewegung, um sie in der gewünschten Position anzuhalten, Taste ein zweites Mal drücken. Zum Wiedereinschalten der Schwingbewegung erneut die Taste SWING drücken. WICHTIG Anmerkung für die Gebläsekonvektoren der Serie FCW mit eingebauter Steuerung mit Mikroprozessor-Steuerkarte. - Die beiden Steuerungsmodelle, die kabelgebundene Bedientafel (PFW2) und die Fernbedienung (TLW2) dürfen nicht gleich

zeitig am selben Gebläsekonvektor eingesetzt werden. – Wenn der Gebläsekonvektor ausgeschaltet wird, werden alle vorher vorgenommenen Einstellungen gespeichert, außer den Funktionen SLEEP und TIMER. – Wenn der Gebläsekonvektor mit dem Zusatzschalter (ON/OFF) eingeschaltet wird, werden die Funktionen SLEEP und TIMER gelöscht.

Betriebsarten: COOL Kühlung DRY Entfeuchtung HEAT Heizung FAN Belüftung Gebläsedrehzahl: Anzeige der drei Drehzahlstufen des Gebläses und der auto

matischen Steuerung der Drehzahl: AUTO Automatische Steuerung HIGH Hohe Drehzahl MED Mittlere Drehzahl LOW Geringe Drehzahl Funktionen: TIMER Timer SWING Schwingende Klappe SLEEP Gesundes Raumklima bei Nacht LOCK Tastatursperre

LCD-Display Temperatur (°C) Zeigt die eingestellte Temperatur in °C an (von 16°C bis 30°C). Timer (Stunden) Zeigt die für den Timer eingestellten Stunden an. Bei eingeschalteter Einheit werden die Betriebsstunden vor dem programmierten Ausschalten angezeigt. Bei ausgeschalteter (aber mit Strom versorgter) Einheit wird die Wartezeit in Stunden vor dem programmierten Einschalten angezeigt.

Für das Programm muss in der Anlage gekühltes oder warmes Wasser zirkulieren.

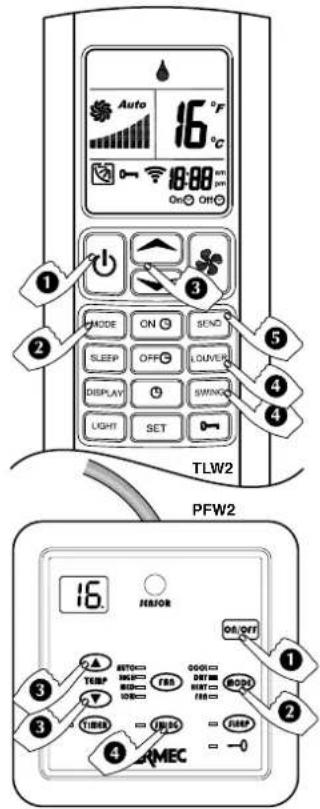

1) EIN-/AUS-TASTE DRüCkEN (

BZw. ). Der Gebläsekonvektor geht in Betrieb. Der Gebläsekonvektor schaltet automatisch auf die Betriebsart Kühlung, Heizung oder Totbereich (Warten), je nach Wassertemperatur.

2) MODE-TASTE DRüCkEN (

BZw. ). MODE-Taste mehrmals drücken, bis auf dem Display die Anzeige AUTO (TLW2) erscheint bzw. die LEDs gleichzeitig HEAT und COOL anzeigen (PFW2).

3) fAN-TASTE DRüCkEN (

BZw. ). Indem mehrmals die FAN-Taste gedrückt wird, kann zur minimalen (LOW), mittleren (MED) und maximalen (HIGH) Drehzahlstufe oder zur mikroprozessorgesteuerten Drehzahl AUTO gewechselt werden.

4) ZUM EINSTELLEN DER TEMpERATUR DIE TASTEN

ODER DRüCkEN. – Mit der Taste mit dem Symbol kann in Schritten von 1°C erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1°C vermindert werden. Auf dem Display wird der eingestellte Wert angezeigt, die Temperatur kann zwischen 16 und 30 °C liegen.

5) LUfTSTROM AUSRICHTEN

Um eine optimale Luftverteilung zu erreichen, sollten das horizontale Luftleitblech und die vertikalen Klappen so eingestellt werden, dass der Luftstrom nicht direkt auf Personen trifft. Die vertikalen Luftleitklappen müssen manuell ausgerichtet werden, bevor das angetriebene Luftleitblech in Funktion gesetzt wird. Das horizontale Leitblech darf niemals manuell ein

gestellt werden. Wird die Taste mehrmals gedrückt, richtet sich das horizontale Leitblech in 4 verschie- denen voreingestellten Winkeln aus und beginnt dann eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste drücken. Wird die Taste bzw. mehrmals gedrückt, beginnt es eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste oder drücken.

6) DIE TASTE "SEND" DRüCkEN (TLw2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit. wAS pASSIERT, wENN DAS AUTOMATIkpROGRAMM EINGESTELLT wIRD Mit dem Programm AUTO regelt das Steuerungssystem die Betriebsart (COOL oder HEAT) anhand der Wassertemperatur, der Raumtemperatur und der eingestellten Temperatur. Für das Programm muss in der Anlage warmes Wasser zirkulieren.

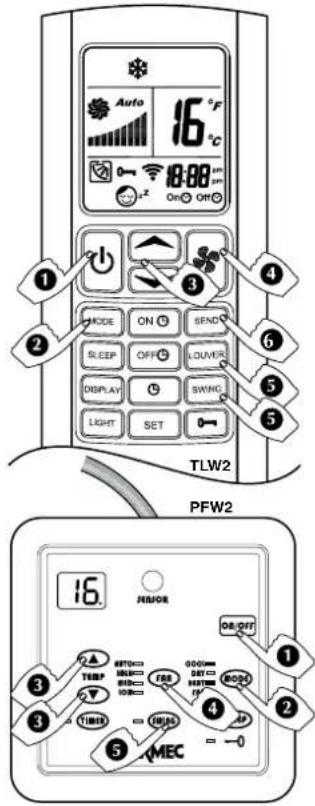

1) EIN-/AUS-TASTE DRüCkEN (

BZw. ). Der Gebläsekonvektor geht in Betrieb und an der Einheit schaltet sich das Display ein.

2) MODE-TASTE DRüCkEN (

BZw. ). MODE-Taste mehrmals drücken, bis auf dem Display die Anzeige HEAT (TLW2) erscheint bzw. die LED HEAT anzeigt (PFW2).

3) ZUM EINSTELLEN DER TEMpERATUR DIE TASTEN

ODER DRüCkEN. – Mit der Taste mit dem Symbol kann in Schritten von 1°C erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1°C vermindert werden. Auf dem Display wird der eingestellte Wert angezeigt, die Temperatur kann zwischen 16 und 30 °C liegen.

4) GEBLäSEDREHZAHL, TASTE

ODER Indem mehrmals die FAN-Taste gedrückt wird, kann zur minimalen (LOW), mittleren (MED) und maximalen (HIGH) Drehzahlstufe oder zur mikroprozessorgesteuerten Drehzahl AUTO gewechselt werden.

5) LUfTSTROM AUSRICHTEN

Um eine optimale Luftverteilung zu erreichen, sollten das horizontale Luftleitblech und die vertikalen Klappen so eingestellt werden, dass der Luftstrom nicht direkt auf Personen trifft. Die vertikalen Luftleitklappen müssen manuell ausgerichtet werden, bevor das angetriebene Luftleitblech in Funktion gesetzt wird. Das horizontale Leitblech darf niemals manuell einge

stellt werden. Wird die Taste mehrmals gedrückt, richtet sich das horizontale Leitblech in 4 verschiede- nen voreingestellten Winkeln aus und beginnt dann eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste drücken. Wird die Taste bzw. mehrmals gedrückt, beginnt es eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste oder drücken.

6) DIE TASTE "SEND" DRüCkEN (TLw2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit. AUTOMATIkpROGRAMM ("AUTO") pROGRAMM HEIZUNG (HEAT)

Für das Programm muss in der Anlage gekühltes Wasser zirkulieren.

1) EIN-/AUS-TASTE DRüCkEN (

BZw. ). Der Gebläsekonvektor geht in Betrieb. Der Gebläsekonvektor wird automatisch im Kühlbetrieb aktiviert.

2) MODE-TASTE DRüCkEN (

BZw. ). MODE-Taste mehrmals drücken, bis auf dem Display die Anzeige COOL (TLW2) erscheint bzw. die LED COOL anzeigt (PFW2).

3) ZUM EINSTELLEN DER TEMpERATUR DIE TASTEN

ODER DRüCkEN. – Mit der Taste mit dem Symbol kann in Schritten von 1°C erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1°C vermindert werden. Auf dem Display wird der eingestellte Wert angezeigt, die Temperatur kann zwischen 16 und 30 °C liegen.

4) GEBLäSEDREHZAHL, TASTE

ODER Indem mehrmals die Tasten oder gedrückt werden, kann zur minimalen (LOW), mittleren (MED) und maximalen (HIGH) Drehzahlstufe oder zur mikroprozessorge

steuerten Drehzahl AUTO gewechselt werden.

5) LUfTSTROM AUSRICHTEN

Um eine optimale Luftverteilung zu erreichen, sollten das horizontale Luftleitblech und die vertikalen Klappen so eingestellt werden, dass der Luftstrom nicht direkt auf Personen trifft. Die vertikalen Luftleitklappen müssen manuell ausgerichtet wer

den, bevor das angetriebene Luftleitblech in Funktion gesetzt wird. Das horizontale Leitblech darf niemals manuell eingestellt werden. Wird die Taste mehrmals gedrückt, richtet sich das horizontale Leitblech in 4 ver- schiedenen voreingestellten Winkeln aus und beginnt dann eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste drücken. Wird die Taste bzw. mehrmals gedrückt, beginnt es eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste oder drücken.

6) DIE TASTE "SEND" DRüCkEN (TLw2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit.

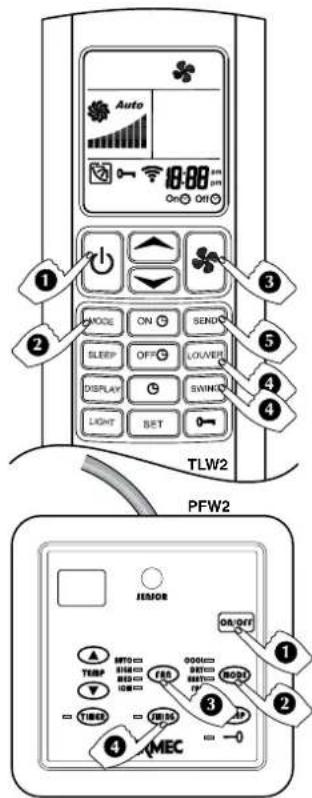

1) EIN-/AUS-TASTE DRüCkEN ( BZw. ).

Der Gebläsekonvektor geht in Betrieb und an der Einheit schaltet sich das Display ein.

2) MODE-TASTE DRüCkEN (

BZw. ). MODE-Taste mehrmals drücken, bis auf dem Display die Anzeige FUN (TLW2) erscheint bzw. die LED FUN anzeigt (PFW2).

3) GEBLäSEDREHZAHL, TASTE

ODER Indem mehrmals die Tasten oder gedrückt werden, kann zur minimalen (LOW), mittleren (MED) und maximalen (HIGH) Drehzahlstufe gewechselt werden.

4) LUfTSTROM AUSRICHTEN

Um eine optimale Luftverteilung zu erreichen, sollten das horizontale Luftleitblech und die vertikalen Klappen so eingestellt werden, dass der Luftstrom nicht direkt auf Personen trifft. Die vertikalen Luftleitklappen müssen manuell ausgerichtet wer

den, bevor das angetriebene Luftleitblech in Funktion gesetzt wird. Das horizontale Leitblech darf niemals manuell eingestellt werden. Wird die Taste mehrmals gedrückt, richtet sich das horizontale Leitblech in 4 verschiedenen voreingestellten Winkeln aus und beginnt dann eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste drücken. Wird die Taste bzw. mehrmals gedrückt, beginnt es eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste oder drücken.

5) DIE TASTE "SEND" DRüCkEN (TLw2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit. BETRIEBSART vENTILATION Dieses Programm wird benutzt, um die Luft des Raums zu bewegen und stehende Luft zu vermeiden. Das Ventilationsprogramm bietet sich besonders zur Unterstützung von nicht ventilierten Heizungssystemen an, wenn z. B. zur Raumheizung ein Ofen benutzt wird und die warme Luft sich unter der Decke ansammelt. Wird die Einheit auf Ventilation geschaltet, verteilt sich die warme Luft gleichmäßig im ganzen Raum. pROGRAMM küHLUNG (COOL) pROGRAMM vENTILATION (fAN)

Tset + 3°C Tset + 2°C Tset + 1°C Tset °C Tset - 3°C Tset - 2°C Tset - 1°C Tset °C 0 30’ 1h 2h h 0 30’ 1h 2h h Für das Programm muss in der Anlage gekühltes Wasser zirkulieren.

1) EIN-/AUS-TASTE DRÜCKEN (

BZW. ). Der Gebläsekonvektor geht in Betrieb und an der Einheit schaltet sich das Display ein.

2) MODE-TASTE DRÜCKEN (

BZW. ). MODE-Taste mehrmals drücken, bis auf dem Display die Anzeige DRY (TLW2) erscheint bzw. die LED DRY anzeigt (PFW2).

3) ZUM EINSTELLEN DER TEMPERATUR DIE TASTEN ODER DRÜCKEN.

– Mit der Taste mit dem Symbol kann in Schritten von 1°C erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1°C vermindert werden. Auf dem Display wird der eingestellte Wert angezeigt, die Temperatur kann zwischen 16 und 30 °C liegen.

4) LUFTSTROM AUSRICHTEN

Um eine optimale Luftverteilung zu erreichen, sollten das horizontale Luftleitblech und die vertikalen Klappen so eingestellt werden, dass der Luftstrom nicht direkt auf Personen trifft. Die vertikalen Luftleitklappen müssen manuell ausgerichtet wer

den, bevor das angetriebene Luftleitblech in Funktion gesetzt wird. Das horizontale Leitblech darf niemals manuell eingestellt werden. Wird die Taste mehrmals gedrückt, richtet sich das horizontale Leitblech in 4 verschiedenen voreingestellten Winkeln aus und beginnt dann eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste drücken. Wird die Taste bzw. mehrmals gedrückt, beginnt es eine kontinuierliche Schwingbewegung, wenn es in einer Position angehalten werden soll, erneut die Taste oder drücken.

5) DIE TASTE "SEND" DRÜCKEN (TLW2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit. Der Gebläsekonvektor arbeitet stets mit der minimalen Drehzahl. “SLEEP” mit Kühlbetrieb (COOL) “SLEEP” mit Heizbetrieb (HEAT) Das Programm SLEEP arbeitet unabhängig von der Tageszeit. Normalerweise wird es jedoch in den Nachtstunden benutzt.

1) EIN-/AUS-TASTE DRÜCKEN (

BZW. ). Der Gebläsekonvektor geht in Betrieb und an der Einheit schaltet sich das Display ein.

2) MODE-TASTE DRÜCKEN (

BZW. ). Nur mit den Programmen AUTO, HEAT und COOL aktivierbar.

3) ZUM EINSTELLEN DER TEMPERATUR DIE TASTEN

ODER DRÜCKEN. – Mit der Taste mit dem Symbol kann in Schritten von 1°C erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1°C vermindert werden. Auf dem Display wird der eingestellte Wert angezeigt, die Temperatur kann zwischen 16 und 30 °C liegen.

4) GEBLÄSEDREHZAHL, TASTE

ODER Indem mehrmals die Taste gedrückt wird, kann zur minimalen (LOW), mittleren (MED) und maximalen (HIGH) Drehzahlstufe oder zur mikroprozessorgesteuerten Drehzahl AUTO gewechselt werden.

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit. WAS PASSIERT, WENN DIE BETRIEBSART GESUNDES RAUMKLIMA BEI NACHT

("SLEEP") EINGESTELLT WIRD

Die eingestellte Temperatur wird automatisch angepasst, um ein gesundes Raumklima und gleichzeitig geringen Energieverbrauch zu gewährleisten. PROGRAMM FÜR GESUNDES RAUMKLIMA BEI NACHT (SLEEP) PROGRAMM ENTFEUCHTUNG (DRY) PFW2 TLW2

– Auf der Fernbedienung die Betriebsbedingungen einstellen, die beim Wiederanlauf aktiv sein sollen (MODE, FAN, TEMP). – Mit den Tasten oder ausschalten.

3) TIMER füR DIE EINSCHALTZEIT MIT DEN TASTEN ODER EINSTELLEN.

– Mit der Taste mit dem Symbol kann in Schritten von 1 Stunde erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1 Stunde vermindert wer- den. Das Display zeigt nur die Stunden des Stillstands vor dem programmierten Einschalten an, TLW2 von 1 bis 18 Stunden, PLW2 von 1 bis 24 Stunden, die Zahl wird jede Stunde bis zum Einschalten der Einheit aktualisiert. Im Augenblick des Einschaltens an der Einheit: - weist ein Signalton (BEEP) auf die Inbetriebnahme hin - zeigt das Display die vorher an Punkt 1) gewählten Bedingungen an Zum für das Einschalten programmierten Zeitpunkt könnte die Ventilation nicht star

ten: - weil die Raumtemperatur bereits innerhalb der programmierten Werte liegt. - weil die Wassertemperatur für die gewünschte Betriebsart nicht geeignet ist. - weil während der programmierten Wartezeit die Stromversorgung der Einheit unter

DRüCkEN, UM DIE kONfIGURATION AN DIE EINHEIT ZU SENDEN.

6) DIE TASTE "SEND" DRüCkEN (TLw2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit.

TLW2 - Taste drücken, um die Einstellung zu löschen. PFW2 - Taste 3 Sekunden lang drücken, um die Einstellung zu löschen. Taste oder drücken, um die Einheit manuell zu starten, die Programmierung des Timers wird gelöscht.

1) MIT DEN TASTEN ODER EINSCHALTEN.

– Auf der Fernbedienung die Bedingungen einstellen (MODE, FAN, TEMP)

3) TIMER füR DIE AUSSCHALTZEIT MIT DEN TASTEN ODER EINSTELLEN.

– Mit der Taste mit dem Symbol kann in Schritten von 1 Stunde erhöht werden. – Mit der Taste mit dem Symbol kann in Schritten von 1 Stunde vermindert werden. Das Display zeigt neben den Betriebsbedingungen die Betriebsstunden vor dem pro

grammierten Ausschalten an, TLW2 von 1 bis 18 Stunden, PLW2 von 1 bis 24 Stunden, die Zahl wird jede Stunde bis zum Ausschalten der Einheit aktualisiert. Vor dem programmierten Ausschalten gibt die Einheit einen Signalton (BEEP) aus. Zum für das Ausschalten programmierten Zeitpunkt könnte die Einheit sich nicht ausschalten, weil während der programmierten Wartezeit die Stromversorgung der Einheit unterbrochen wurde.

DRüCkEN, UM DIE kONfIGURATION AN DIE EINHEIT ZU SENDEN.

6) DIE TASTE "SEND" DRüCkEN (TLw2)

Zum Senden der auf dem LCD-Bildschirm der Fernbedienung angezeigten Einstellungen an die Einheit.

TLW2 - Taste drücken, um die Einstellung zu löschen. PFW2 - Taste 3 Sekunden lang drücken, um die Einstellung zu löschen. Taste oder drücken, um die Einheit manuell zu starten, die Programmierung des Timers wird gelöscht. pROGRAMMIERTES EINSCHALTEN MITTELS TIMER pROGRAMMIERTES AUSSCHALTEN MITTELS TIMER PFW2 TLW2 PFW2 TLW284 Deutsch

IFCW3LJ 1210 - 5375700_01

ACHTUNG: Vor jedem Eingriff ist geeignete persönliche Schutzausrüstung anzulegen. ACHTUNG: Vor jedem Eingriff ist sicherzustellen, dass die Stromversorgung ausgeschaltet ist. ACHTUNG: Die elektrischen Anschlüsse und die Installation der Gebläsekonvektoren und ihres Zubehörs dürfen nur von Personen vorgenommen werden, die die fachtechnischen Zulassungen zur Installation, Umwandlung, Erweiterung und Wartung der Anlagen besitzen und in der Lage sind, diese auf Sicherheit und Funktionstüchtigkeit hin zu überprüfen. Insbesondere für die elektrischen Anschlüsse sind die folgenden Prüfungen erforderlich: - Messung des Isolationswiderstands der elektrischen Anlage. - Durchgängigkeitsprüfung der Schutzleiter. Wird der Gebläsekonvektor ständig im Kühlbetrieb in einem Raum mit hoher relativer Luftfeuchtigkeit betrieben, kann es zu Kondenswasserbildung am Luftaustritt kommen. Dieses Kondenswasser könnte sich auf dem Fußboden oder auf unter dem Gerät befindlichen Gegenständen ansammeln. Um Kondensation auf der Außenseite des Geräts bei laufendem Gebläse zu vermeiden, darf die durchschnittliche Wassertemperatur nicht unter den in dieser Anleitung angegebenen Grenzwerten liegen, die von den thermo- hygrometrischen Bedingungen der Raumluft abhängig sind. Die genannten Grenzwerte beziehen sich auf den Betrieb mit minimaler Gebläsedrehzahl. Um Schichtenbildung in der Raumluft zu vermeiden und somit eine bessere Vermischung zu erreichen, sollte der Gebläsekonvektor nicht mit Wasser gespeist werden, das heißer als 65°C ist. Der Gebrauch von Wasser mit höheren Temperaturen würde zu Geräuschen durch die unterschiedliche thermische ABMESSUNGEN [mm]

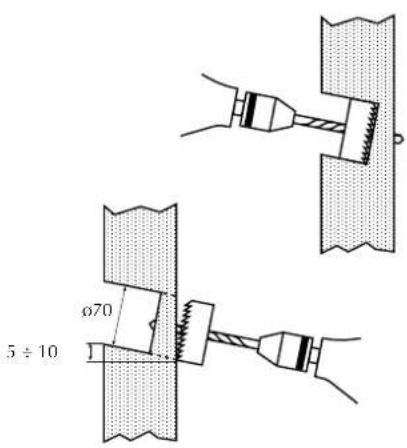

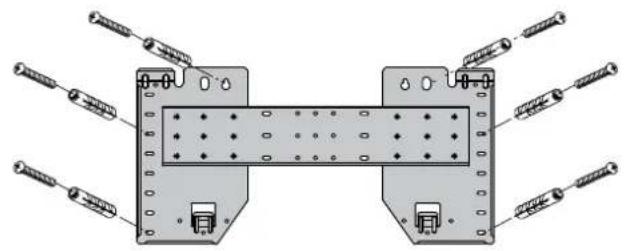

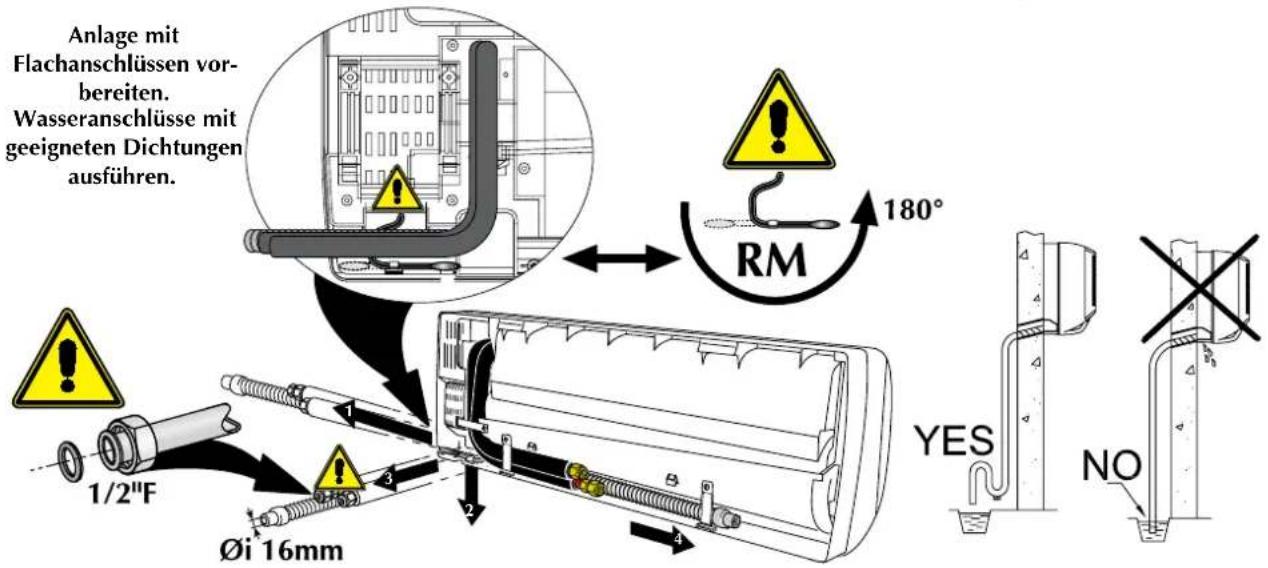

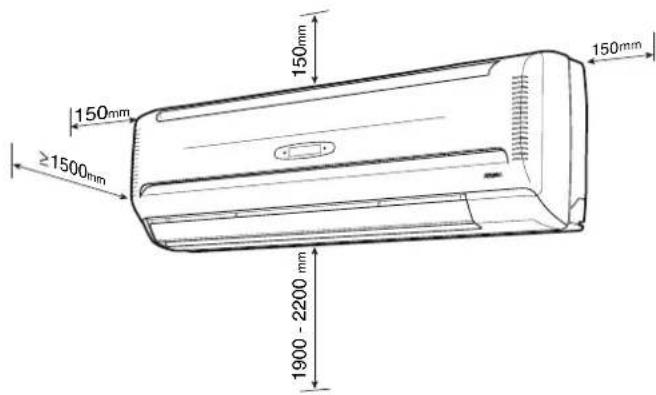

INSTALLATION DER EINHEIT

Ausdehnung der Materialien (Kunststoffe und Metalle) führen, was jedoch nicht zu Schäden führt, wenn die maximale Betriebstemperatur nicht überschritten wird. Hier sind die grundlegenden Hinweise zur richtigen Installation der Geräte aufgeführt. Die definitive Ausführung aller Arbeiten entsprechend den jeweiligen Erfordernissen bleibt jedoch der Erfahrung des Installateurs überlassen. Der Gebläsekonvektor FCW ist so zu installieren, dass die Luft im ganzen Raum verteilt werden kann und keine Hindernisse (Vorhänge oder Gegenstände) den Luftstrom aus den Lüftungsgittern behindern. Die Einheit muss so angeordnet werden, dass die ordentliche Wartung (Reinigung des Filters), die außerordentliche Wartung sowie der Zugang zum Entlüftungsventil am Wärmetauschregister in einer Höhe von 190 bis 220 cm bequem möglich sind. Wasseranschlüsse: Innengewinde Ø 1/2” mit flacher Bördelung, auf den Rohren der Einheit ist die Fließrichtung des Wassers angegeben. Anschlüsse des Kondensatabflusses: FCW 21 - 31 und 41 Anschluss mit Innengewinde und Innendurchmesser Øi 16 mm. Die Vor- und Rücklaufleitungen müssen gleich, aus Kupfer, mit mindestens Ø 1/2”, angemessen isoliert sein, um Wärmeverluste und Tropfenbildung während des Kühlbetriebs zu vermeiden. Die Rohrleitungen für Wasser, Kondensatableitung sowie die Elektroleitung an der Wand müssen bereits vorhanden sein. Das Loch für die Anschlüsse muss einen Durchmesser von mindestens 70 mm haben und die Rohrleitungen müssen so angeordnet sein, dass im Verlauf eine ausreichende Neigung (min. 1%) gewährleistet ist, damit das im Kühlbetrieb des Gebläsekonvektors entstehende Kondenswasser ordnungsgemäß abgeführt werden kann. Der Kondenswasserabflussleitung muss ausreichend dimensioniert sein, wenn der Kondenswasserabfluss an die Kanalisation angeschlossen wird, sollte ein Siphon ausgeführt werden, um unangenehme Gerüche zu vermeiden. Das Loch für die Rohrleitungen kann an der rechten oder linken Seite der Einheit angeordnet werden. Die Wand, an der die Einheit montiert wird, muss tragfähig sein und darf keinen Schwingungen ausgesetzt sein. Einheit nicht in der Nähe von Wärmequellen, Quellen von Dampf oder entflammbaren Gasen installieren. Nicht an Stellen installieren, die direkt dem Sonnenlicht ausgesetzt sind. INSTALLATION Zur Installation der Einheit wie folgt vorgehen: - Schablone mit mindestens 6 oder mehr Schrauben oder Spreizdübeln gut befestigen, diese müssen für die Beschaffenheit der Befestigungswand geeignet sein und in die Löcher nahe des Randes der Schablone eingesetzt werden. Die Schablone muss an der Wand anliegend, rechtwinklig zum Fußboden und perfekt waagerecht befestigt werden, andernfalls kommt es zum Herabtropfen von Wasser aus der Kondensatwanne. - Gehäuse entfernen. - Die Einheit FCW erlaubt 4 Anschlussmöglichkeiten. Für die Anschlüsse durch die Wand ist eine Bohrung mit 70 mm Durchmesser herzustellen, die um 5-10 mm nach unten geneigt sein muss. Für die Anschlüsse zu den Seiten bzw. nach unten ist das Vorstanzelement aus dem Gehäuse zu entfernen, das sich an der Rohrdurchführung befindet. - Elektrische Anschlüsse wie im Schaltplan angegeben herstellen. - Soll der Gebläsekonvektor über die kabelgebundene Bedientafel PFW2 bedient werden, ist die Verbindung mit der Einheit wie in den Schaltplänen angegeben herzustellen: Steckverbinder des IR-Empfängers von der Steuerkarte der Einheit abtrennen und dort den Steckverbinder der Bedientafel anbringen. Das Kabel ist 4 Meter lang. - Wasseranschlüsse herstellen. Durch wiederholtes Biegen können die Rohre brechen. Auf den Rohren der Einheit ist die Fließrichtung des Wassers angegeben. - Kondenswasserabflussanschluss mit der Abflussleitung verbinden und ihre Funktion prüfen. - Rohrleitungen ausreichend isolieren. - FCW Einheit auf der Schablone anordnen, nachdem die Rohre durch das Loch oder die Auskehlungen der Wand geführt wurden. Prüfen, ob der Gebläsekonvektor Anlage mit Flachanschlüssen vor- bereiten. Wasseranschlüsse mit geeigneten Dichtungen ausführen.

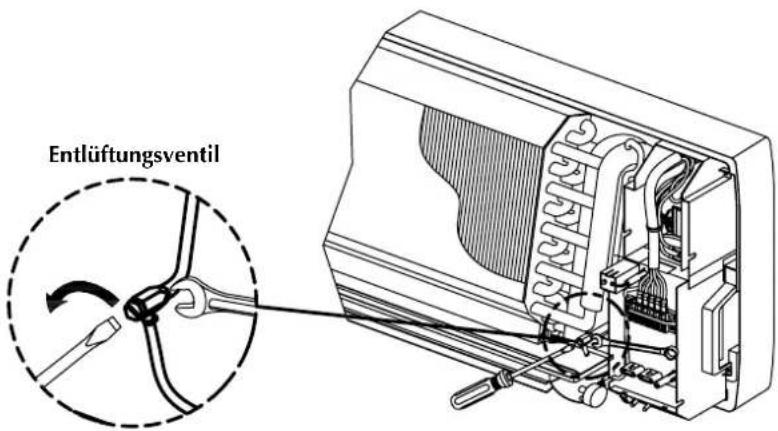

Entlüftungsventil sowohl vertikal als auch horizontal "in Waage" ist. - Wenn alle Arbeiten beendet sind (Elektro- und Wasseranschlüsse, Befestigung des Gebläsekonvektors und Anschluss des Kondenswasserabflusses), das Loch in der Wand mit Füllmaterial schließen. - Wärmetauscher mit dem entsprechenden Ventil entlüften. - Alle Bauteile der Einheit wieder einbauen und dabei darauf achten, dass die Reste der für des Installation benutzten Materials nicht den Lüfter blockieren oder die Filter oder Gitter verstopfen. - Nach der Installation eine Funktionsprüfung des Gebläsekonvektors ausführen. Schrauben Stopfen87 Deutsch

IFCW3LJ 1210 - 5375700_01

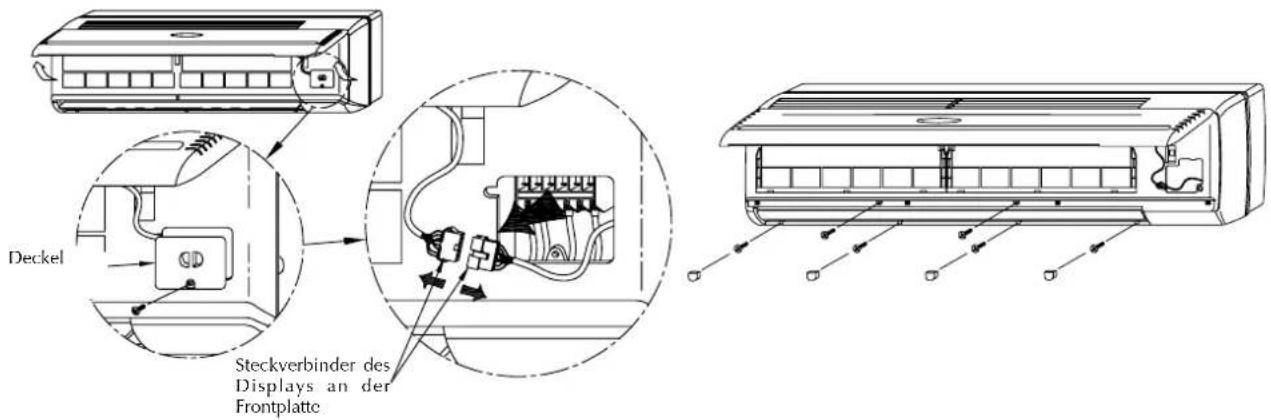

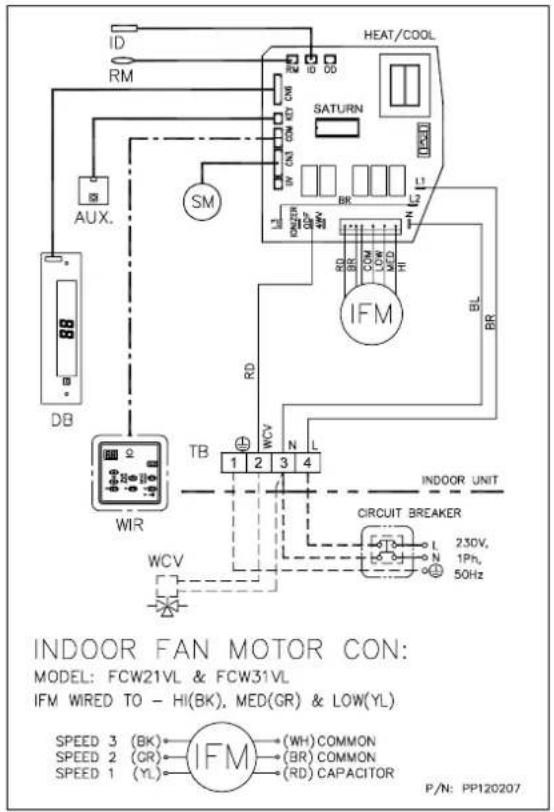

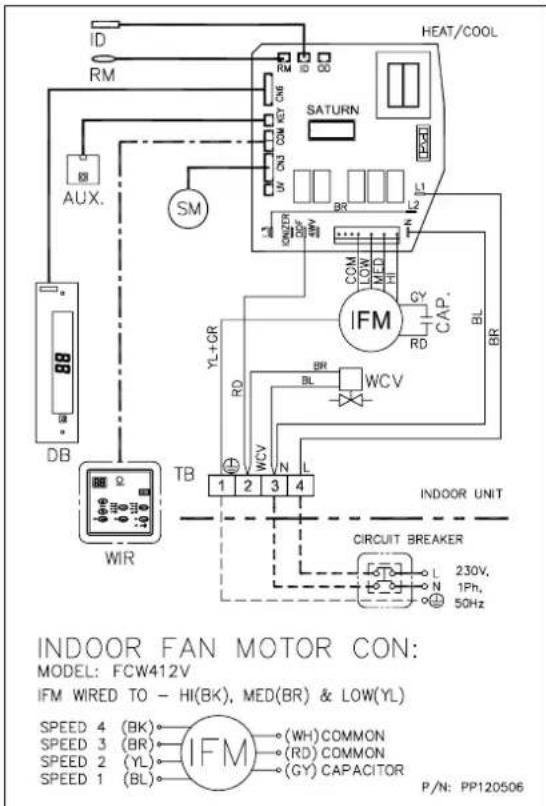

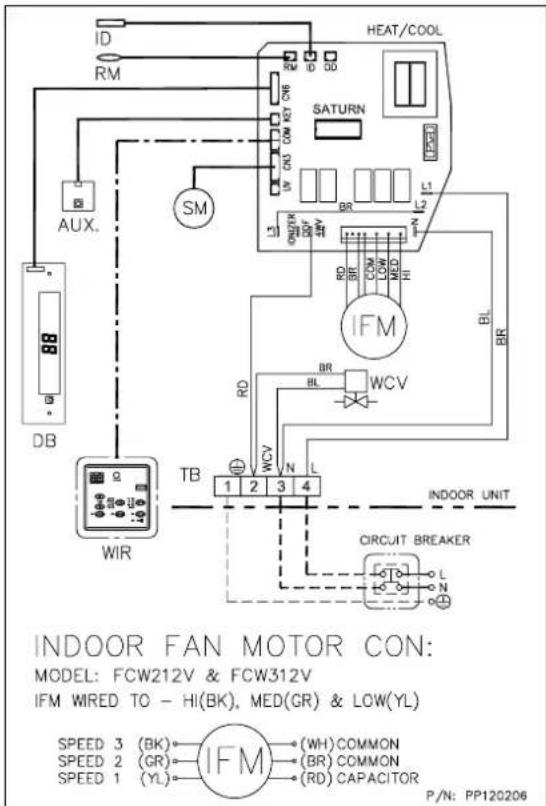

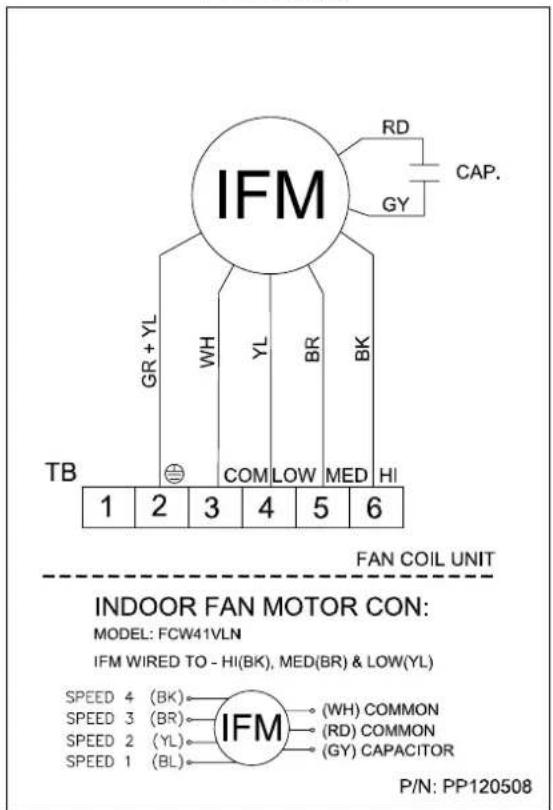

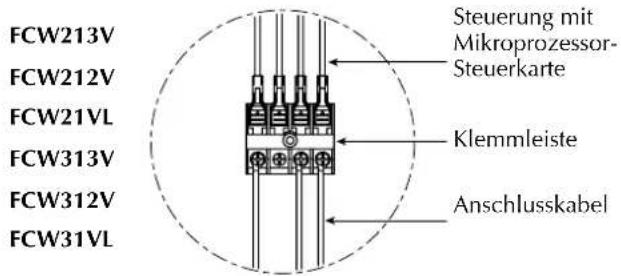

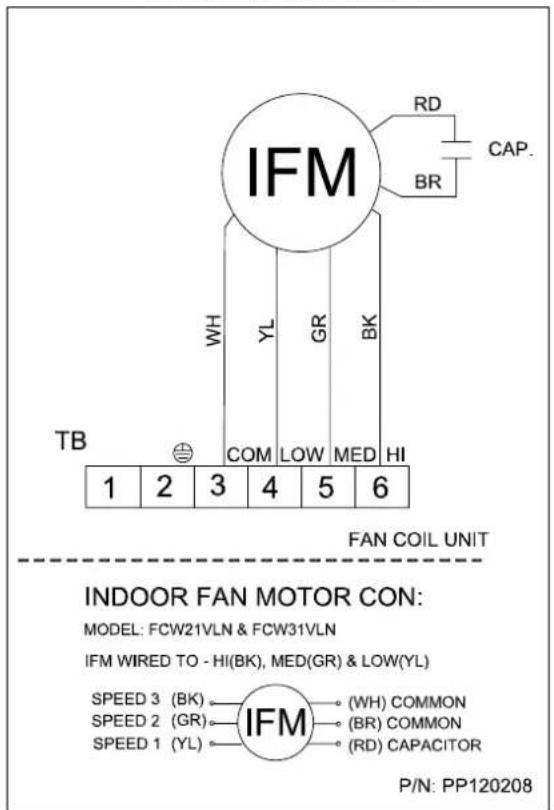

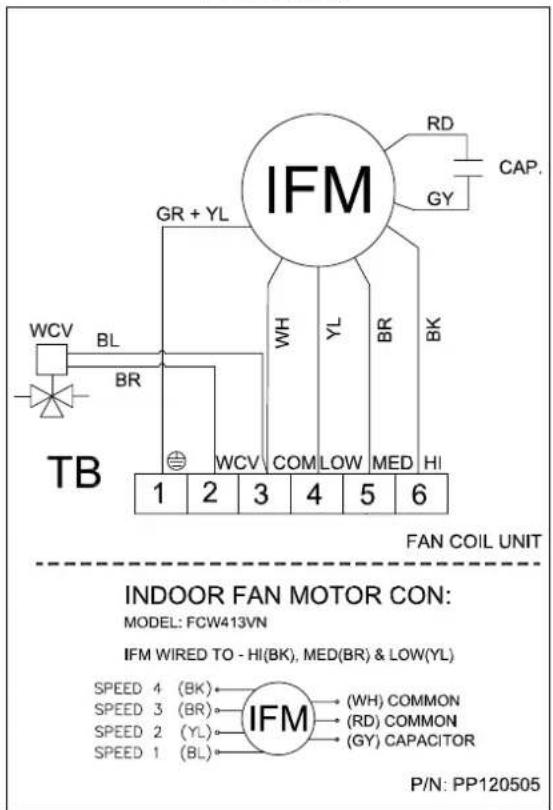

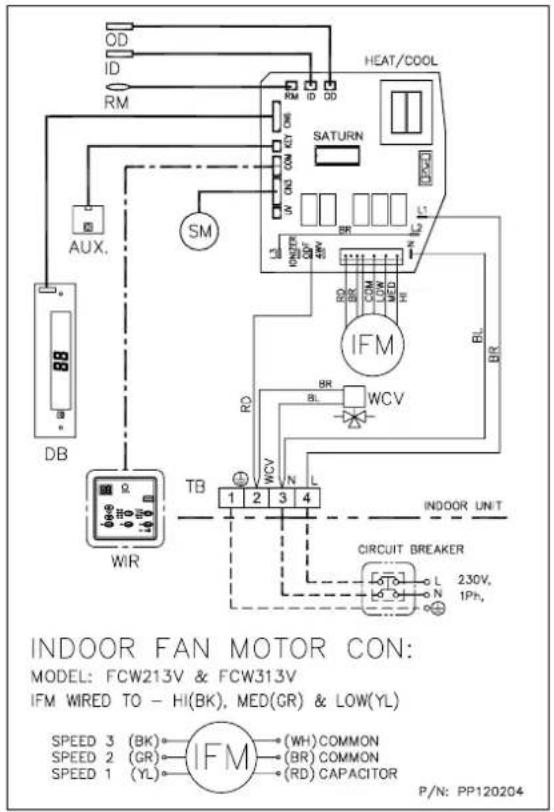

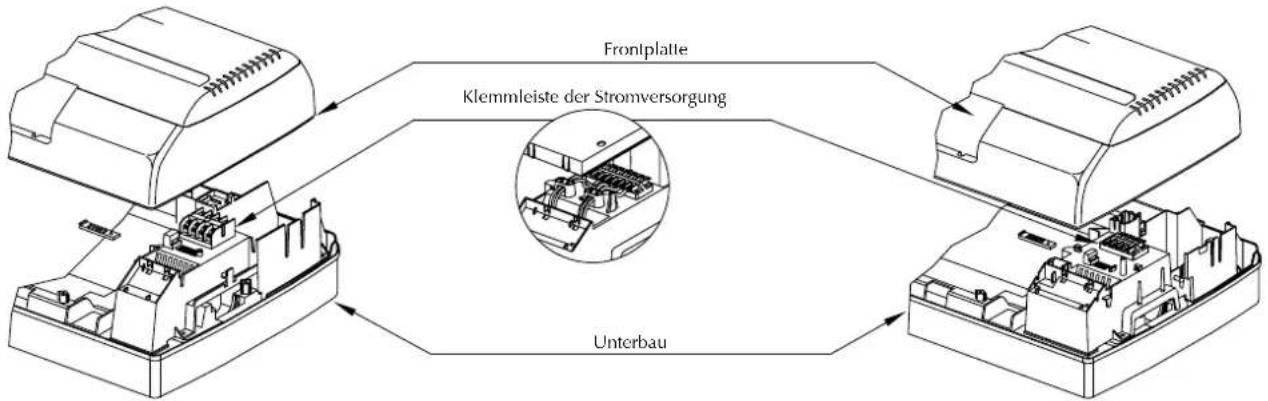

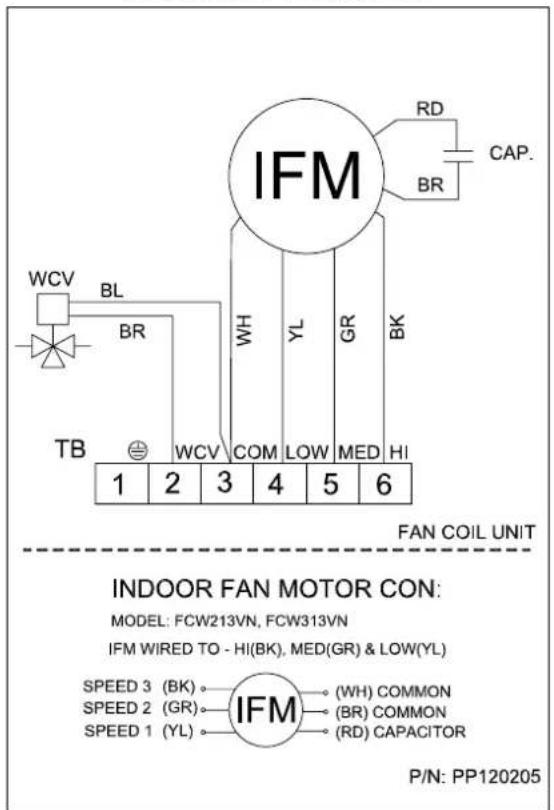

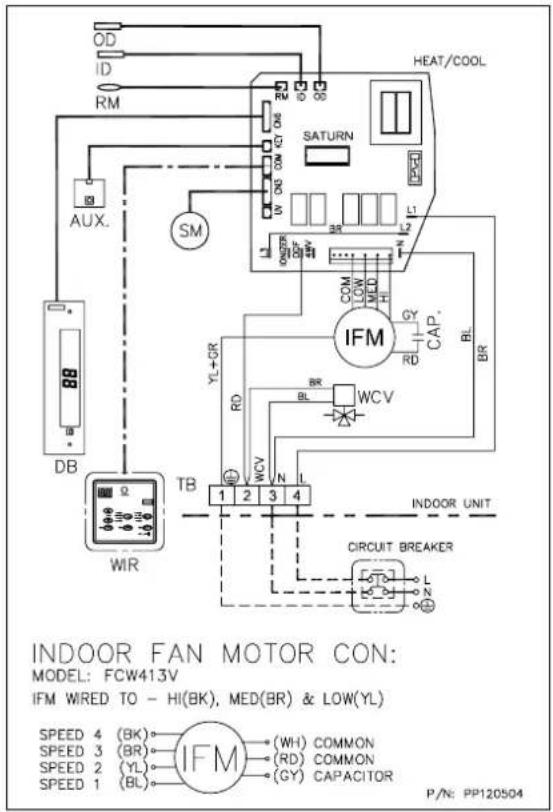

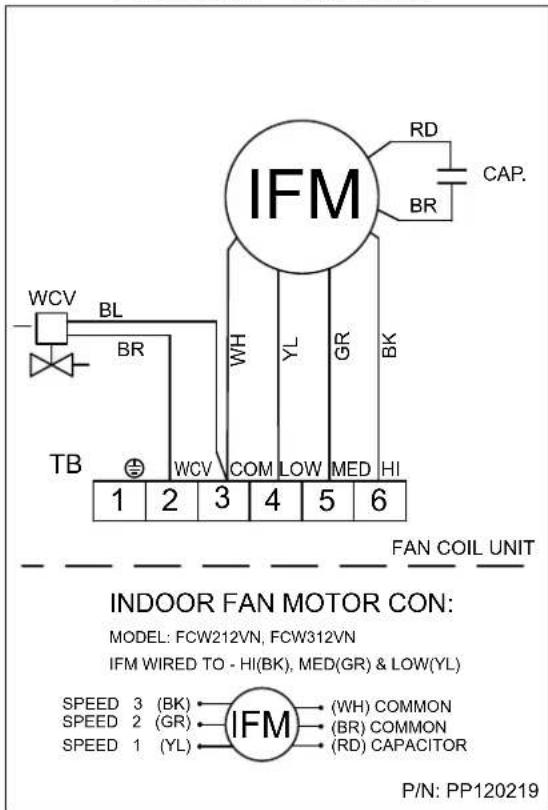

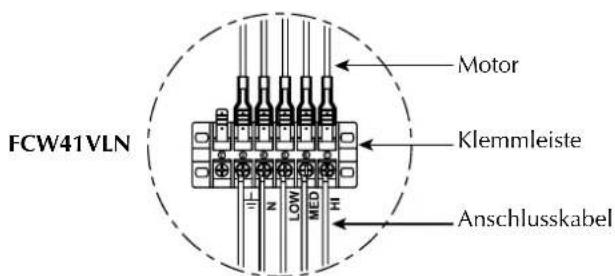

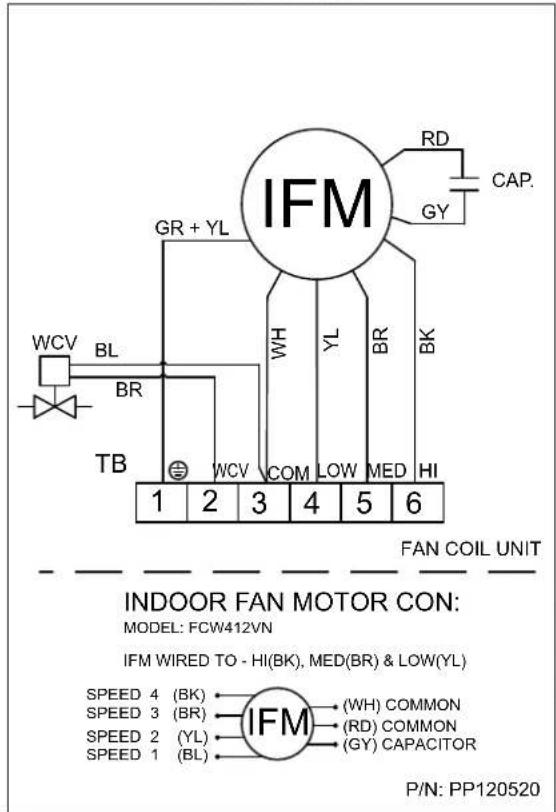

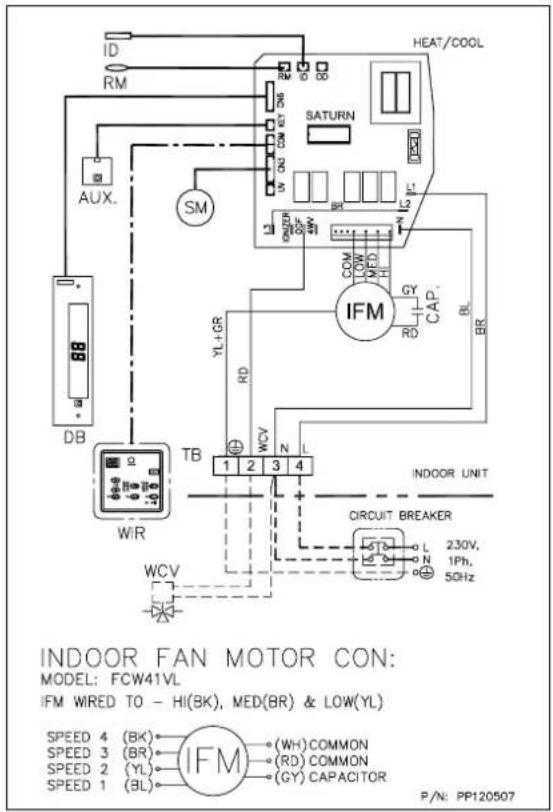

Elektroanschlüsse Frontplatte Klemmleiste der Stromversorgung Unterbau Elektroanschlüsse an den Gebläsekonvektoren FCW213VN FCW212VN FCW313VN FCW312VN FCW413VN FCW412VN FCW21VLN FCW31VLN FCW41VLN Motor Klemmleiste Anschlusskabel ACHTUNG: Vor jedem Eingriff ist sicherzustellen, dass die Stromversorgung ausgeschaltet ist. Die Einheit ist direkt an einen Elektroanschluss oder an einen unabhängigen Schaltkreis anzuschließen. Die Stromversorgung muss mit 230V Spannung erfolgen (±10%). Zum Schutz der Einheit gegen Kurzschlüsse ist an der Speiseleitung ein allpoliger Leitungsschutzschalter (CIRCUIT BREAKER) max. 2A 250V mit Mindestkontaktöffnungsabstand von 3 mm zu montieren. Das Stromversorgungskabel muss vom Typ H07 V-K oder N07 V-K sein und eine 450/750V-Isolierung haben, wenn es in Rohren oder Kabelkanälen verlegt wird. Bei Installationen mit freiliegendem Kabel sind Kabel mit doppelter Isolierung vom Typ H5VV-F zu verwenden. Bei allen Verbindungen sind die dem Gerät beiliegenden Schaltpläne zu beachten. Sicherstellen, dass die Verkabelung gemäß den geltenden Bestimmungen und den Angaben in diesem Handbuch ausgeführt wird. Alle auf die Baustelle gelieferten Teile und Materialien müssen den Gesetzen und nationalen Regelungen entsprechen. Motor Klemmleiste Anschlusskabel Motor Klemmleiste Anschlusskabel Motor Klemmleiste Anschlusskabel FCW213V FCW212V FCW21VL FCW313V FCW312V FCW31VL FCW413V FCW412V FCW41VL Steuerung mit Mikroprozessor- Steuerkarte Klemmleiste Anschlusskabel Steuerung mit Mikroprozessor- Steuerkarte Klemmleiste Anschlusskabel FCW_2V FCW_3V FCW_VL FCW_2VN FCW_3VN FCW_VLN IG 2A Kabelquerschn. 1,5mm

ACHTUNG Die Einheit muss zuverlässig geerdet sein. Sollte sich falsch angeschlossen werden, kann es zu elektri- schen Entladungen oder Bränden kommen.88 Deutsch

IFCW3LJ 1210 - 5375700_01

PFW2 - INSTALLATION KABELGEBUNDENE BEDIENTAFEL PFW2 (ZUBEHÖR) Für den Betrieb des Gebläsekonvektors unbedingt erforderliches Zubehör, als Alternative zur Fernbedienung TLW2, die beiden Steuerungsmodelle können nicht gleichzeitig verwendet werden. Eine Bedientafel PFW2 kann nur einen Gebläsekonvektor steuern. Die Bedientafel kann direkt an der Wand mit zwei Schrauben befestigt oder in eine rechteckige Standard- Unterputzdose mit 3 Modulen einge

baut werden. Das Kabel der Bedientafel ist 4 Meter lang und hat einen Steckverbinder (B) zum Anschluss an die Steuerkarte des Gebläsekonvektor, wie in den Schaltplänen gezeigt. Zur Installation der kabelgebundenen Bedientafel: - Steckverbinder (A) des IR-Empfängers von der Steuerkarte im Innern des Gebläsekonvektors abtrennen. - Steckverbinder (B) der kabelgebun

denen Bedientafel an den nun frei- en Steckanschluss an der Steuerkarte anschließen. Über die Bedientafel PFW2 können die wichtigsten Betriebsparameter des Geräts eingestellt werden, diese Parameter werden auf einem Flüssigkristalldisplay angezeigt, um die Programmierung zu erleichtern. Bedientafel möglichst nicht an Stellen installieren, die direktem Sonnenlicht ausgesetzt sind. Deckel Steckverbinder des Displays an der Frontplatte Steuerung mit Mikroprozessor- Steuerkarte Steuerkarte herausnehmen Steckbuchse Stecker der kabelgebundenen Bedientafel Kabelgebundene Bedientafel Anschlusskabel der kabelgebundenen Bedientafel89 Español
