Indice

Precauzioni e norme di sicurezza ....6

Caratteristiche della regolazione....7

Settaggi default MENÚ UTENTE 8

Settaggi default RESISTENZA 9

Settaggi default MENÚ INSTALLATORE ....10

Settaggi default MENÚ INSTALLATORE 2....12

Configurazioni unità con MODUCONTROL ....13

Visualizzazioni interfaccia utente e parametri ....14

Menù letture ....15

Menù LETTURE AVANZATE ....16

Menù UTENTE 17

Settaggio parametri operativi (livello utente) ......17

Impostazione modalità di funzionamento (CALDO/FREDDO) ......17

Impostazione set temperatura a freddo 17

Impostazione banda proporzionale a freddo 18

Impostazione set temperatura a caldo 18

Impostazione banda proporzionale a caldo 18

Impostazione scelta set in base alla temperatura esterna 18

Impostazione set temperatura a freddo 1 19

Impostazione Temperatura aria esterna 1 ......19

Impostazione set temperatura a freddo 2 19

Impostazione Temperatura aria esterna 2....19

Impostazione set caldo 1 19

Impostazione Temperatura aria esterna 1 (a caldo) ......19

Impostazione set caldo 2 20

Impostazione Temperatura aria esterna 2 (a caldo) ......20

Impostazione set temperatura acqua sanitaria ....20

Impostazione banda proporzionale acqua sanitaria ....20

Menù INSTALLATORE 21

Settaggio parametri operativi (livello installatore) ......21

Impostazione regolazione in ingresso o uscita 21

Impostazione FORCE-OFF a freddo 21

Impostazione FORCE-OFF a caldo 22

Impostazione soglia di sicurezza 22

Impostazione tempo integrale 22

Impostazione tempo di derivazione 22

Impostazione soglia antigelo 22

Impostazione frost protection 22

Impostazione resistenza integrazione o attivazione caldaia 23

Configurazione controllo pannello 23

Abilitazione acqua sanitaria ....23

Potenza dedicata alla produzione acqua sanitaria 24

Tempo attesa in Ingresso/uscita 24

Tempo attesa in Ingresso/uscita 24

Abilitazione by-pass flussostato 24

Tempo by-pass flussostato 24

Standby da temperatura ambiente elevata 25

Soglia temperatura elevata dell'acqua in ingresso 25

Configurazione screensaver 25

Indirizzo Modbus supervisore 25

Baudrate supervisore 25

Abilitazione scrittura supervisore 25

Limite massimo set point a caldo impostabile ....26

Menù INSTALLATORE\_2 27

Settaggio parametri operativi (livello installatore) ......27

Soglia di riattivazione dopo spegnimento per force off 27

Configurazione cavo scaldante (solo ANK) 27

Set point cavo scaldante (solo ANK) 27

Spegnimento pompa per termostato 27

Menù INSTALLATORE\_3 28

Settaggio parametri operativi (livello installatore) ......28

Impostazioni di fabbrica 28

Impostazione Volt massimi DCP 28

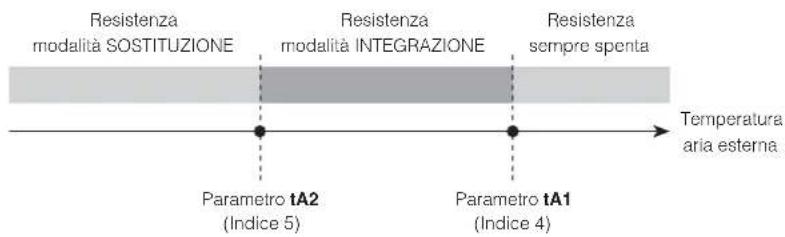

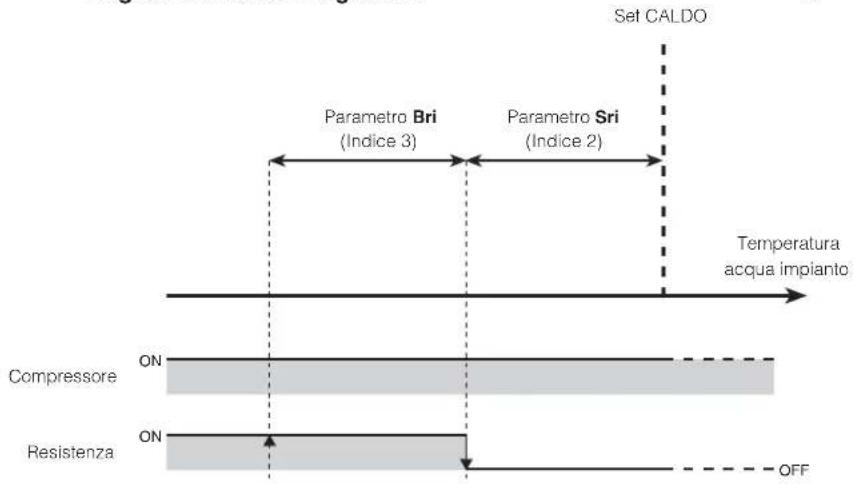

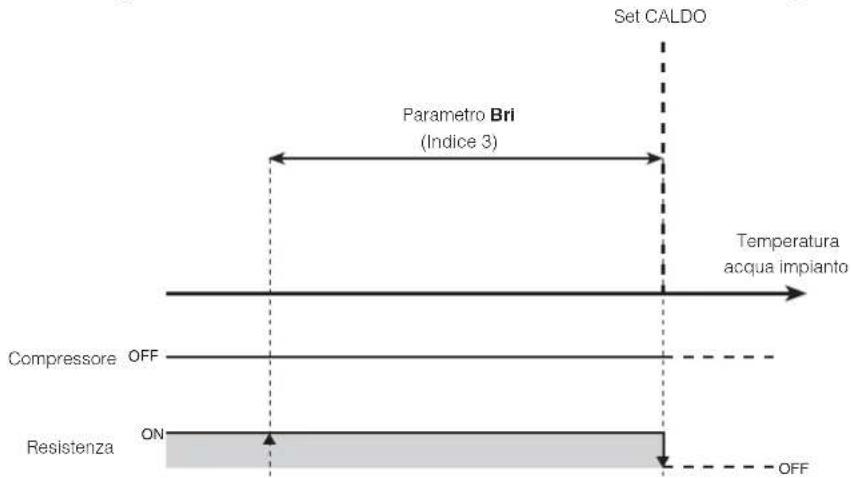

Gestione resistenza elettrica....29

Logica selezione modalità di gestione resistenza 29

Logica resistenza integrativa: 29

Logica resistenza in sostituzione: 29

Menù RESISTENZA 30

Settaggio parametri operativi (livello resistenza) ....30

Impostazione set resistenza antigelo ....30

Impostazione banda resistenza antigelo 30

Impostazione set resistenza integrativa 31

Impostazione banda resistenza in modalità integrativa/sostitutiva ....31

Impostazione soglia temperatura aria esterna per modalità integrazione ....31

Impostazione soglia temperatura aria esterna per modalità sostituzione .... 31

Impostazione banda per temperature dell'aria 31

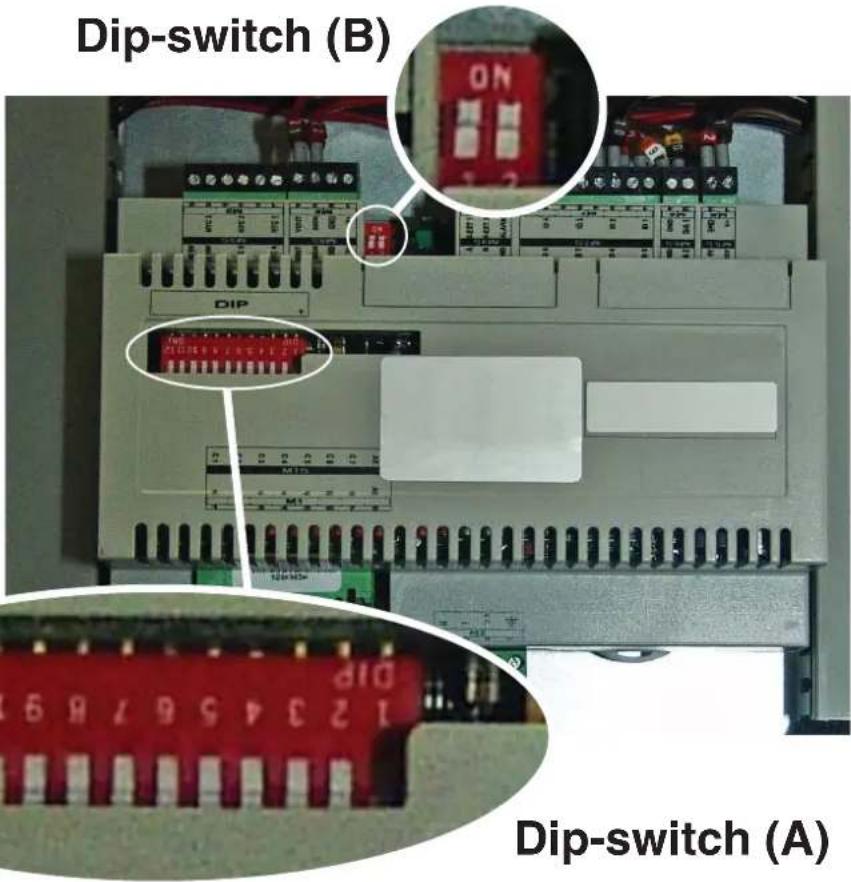

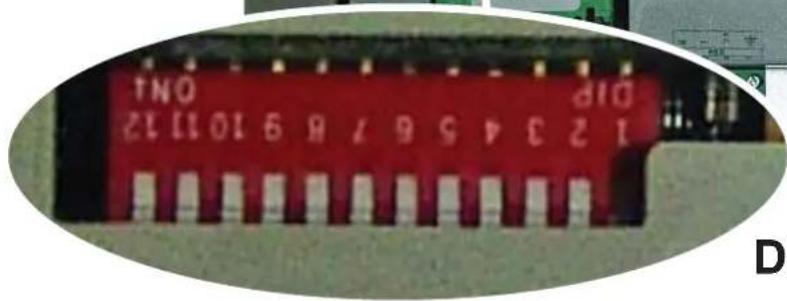

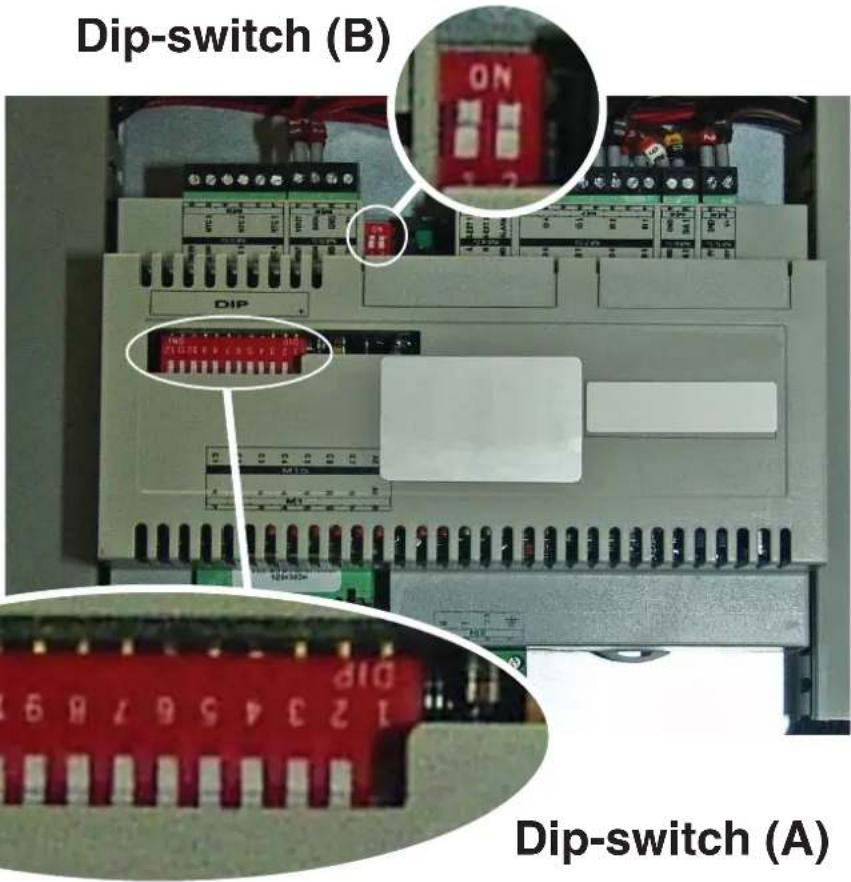

Tabella configurazione DIP-SWITCH 32

Tabella riassuntiva allarmi....34

Precauzioni e norme di sicurezza

NON bagnare l'imballo

Maneggiare con cautela

Indicazioni sullo smaltimento

Attenzione: questo prodotto contiene apparecchiature elettriche ed elettroniche che non possono essere smaltite attraverso i normali canali di raccolta dei rifi uti municipali. Esistono centri di raccolta differenziata per questi prodotti.

Le apparecchiature elettriche ed elettroniche devono essere trattate separatamente ed in accordo alle legislazioni vigenti nello stato di appartenenza.

Batterie o accumulatori presenti negli apparecchi devono essere smaltiti separatamente secondo le disposizioni del comune di appartenenza.

Simboli di sicurezza

Pericolo tensione

Attenzione

Pericolo organi in movimento

Note sulla manualistica

Conservare i manuali in luogo asciutto, per evitare il deterioramento, per almeno 10 anni per eventuali riferimenti futuri.

Leggere attentamente e completamente tutte le informazioni contenute in questo manuale. Prestare particolarmente attenzione alle norme d'uso accompagnate dalle scritte "PERICOLO" o "ATTENZIONE" in quanto, se non osservate, possono causare danno alla macchina e/o a persone e cose. Per anomalie non contemplate da questo manuale, interpellare tempestivamente il Servizio Assistenza di zona. L'apparecchio deve essere installato in maniera tale da rendere possibili operazioni di manutenzione e/o riparazione.

La garanzia dell'apparecchio non copre in ogni caso i costi dovuti ad autoscale, ponteggi o altri sistemi di elevazione che si rendessero necessari per effettuare gli interventi in garanzia. AERMEC S.p.A. declina ogni responsabilità per qualsiasi danno dovuto ad un uso improprio della macchina, ad una lettura parziale o superfi ciale delle informazioni contenute in questo manuale.

Caratteristiche della regolazione

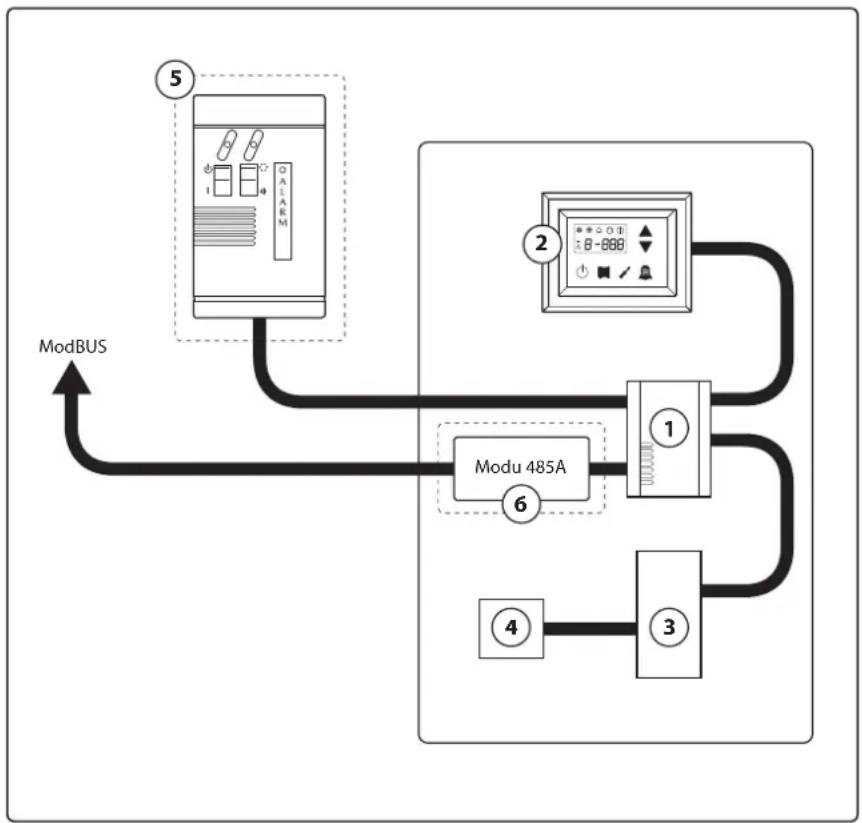

Il pannello comandi dell'unità permette una rapida impostazione dei parametri di funzionamento della macchina e la loro visualizzazione. Il display è costituito da 4 cifre e diversi led per la segnalazione del tipo di funzionamento, la visualizzazione dei parametri impostati e degli eventuali allarmi intervenuti. Nella scheda vengono memorizzate tutte le impostazioni di default ed eventuali modifi che. Con l'installazione dell'accessorio pannello remoto PR3, è possibile comandare a distanza l'accensione e lo spegnimento, l'impostazione del modo di funzionamento (freddo-caldo), e la visualizzazione del riassunto allarmi; aggiungendo l'accessorio Modu_485A, l'unità potrà essere gestita in un sistema VMF, oppure essere gestita tramite un BMS, tramite protocollo ModBus. Dopo un caso di mancanza di tensione, l'unità è in grado di riavviarsi automaticamente conservando le impostazioni originali.

Indice Elemento Note
1 Scheda Moducontrol
2 Interfaccia di comando a bordo macchina
3 Scheda per gestione sonde, valvole e comunicazione con modulo inverter Presente solo sulle unità ANLI
4 Scheda per gestione del compressore inverter Presente solo sulle unità ANLI
5 Pannello remoto semplificato Accessorio PR3
6 Scheda interfaccia protocollo ModBus	Accessorio Modu_485A

ATTENZIONE: nel caso si desideri implementare un sistema di gestione BMS, è disponibile sul nostro sito www.aermec.com un manuale con tutte le specifiche necessarie alla realizzazione di un sistema di supervisione seriale.

Settaggi default MENÚ UTENTE

Parametri Menù UTENTE - (Password 000)

Presente sulle unità

Stringa parametro

StA

StF

bnF

StC

bnC

CSt

SF1

tF1

SF2

tF2

SC1

tC1

SC2

tC2

SAS

bAS

Indice parametro

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

	Unità in grado di produrre acqua calda (pompa di calore o unità solo caldo)
	Unità in grado di produrre acqua fredda (pompa di calore reversibile o unità solo freddo)
	Tutte le unità (sia pompe di calore, solo caldo o solo freddo)
	Unità in grado di produrre acqua calda sanitaria

Funzioni relative ai parametri del Menù UTENTE

Indice Stringa	Funzione	Indice Stringa	Funzione
0 - StA	Selezione modo di funzionamento	8 - SF2	Set a freddo 2
1 - StF	Set a freddo	9 - tF2	Temperatura aria esterna 2 (freddo)
2 - bnF	Banda a freddo	A - SC1	Set a caldo 1
3 - StC	Set a caldo	B - tC1	Temperatura aria esterna 1 (caldo)
4 - bnC	Banda a caldo	C - SC2	Set a caldo 2
5 - CSt	Correzione set	D - tC2	Temperatura aria esterna 2 (caldo)
6 - SF1	Set a freddo 1	E - SAS	Set acqua sanitaria
7 - tF1	Temperatura aria esterna 1	F - bAS	Banda acqua sanitaria

Settaggi default RESISTENZA

Parametri Menù RESISTENZA - (Password 001)
Presente sulle unità
Stringa parametro		SrA brA	Sri bri tA1 tA2	bA
Indice parametro		0	1	2	3	4	5	6
Unità	ANL	4	1	3	4	5	-	3
	ANLI	4	1	3	4	5	-	3
	ANR	4	1	3	4	5	-	3
	ANF	4	1	3	4	5	-	3
	ANK	4	1	3	4	5	-	3
	SRPV1	4	1	3	4	5	-	2
	SRA	4	1	3	4	5	-	2
	WRL	4 1 --- --- --- ---
		Unità in grado di produrre acqua calda (pompa di calore o unità solo caldo), in cui è prevista una resistenza elettrica integrativa
		Tutte le unità (sia pompe di calore, solo caldo o solo freddo)

Funzioni relative ai parametri del Menù RESISTENZA
Indice Stringa	Funzione	Indice Stringa	Funzione
0 - SrA	Set resistenza antigelo	4 - tA1	Set aria esterna 1
1 - brA	Banda resistenza antigelo	5 - tA2	Set aria esterna 2
2 - Sri	Set resistenza integrativa	6 - bA	Banda sui set temperatura aria
3 - bri	Banda resistenza integrativa

Settaggi default MENÚ INSTALLATORE

Parametri Menù INSTALLATORE - (Password 030)

Presente sulle unità
Stringa parametro		iu oFF	oFC S	AF int d	Er AG Fr	P rin PAN	ASA ASP AAS	AAS trA
Indice parametro		0	1	2	3	4	5	6	7	8	9	A	B	C	D
Unità	ANL 0	4	54	5		600	0	3	2	0	0	1	70	0	0
	ANLI	0 4	54	5		600	0	3	2	0	0	1	70	0	0
	ANR	0 4	58	5		600	0	3	2	0	0	1	70	0	0
	ANF 0	4	54	5		600	0	3	2	0	0	1	70	0	0
	ANK	0 4	63	5		600	0	3	2	0	0	1	70	0	0
	SRPV1	0 4	65	5		600	0	3	2	1	0	1	70	0	2
	SRA	0 4	65	5		600	0	3	2	1	0	1	70	0	2
	WRL	0 4	---	5		600	0	3	3	---	0	---	---	---	---

Funzioni relative ai parametri del Menù INSTALLATORE

Indice Stringa	Funzione	Indice Stringa	Funzione
0 - iu	Regolazione ingresso/uscita	7 - FrP	Frost protection
1 - oFF	Force - off a freddo	8 - rin	Resistenza di integrazione
2 - oFC	Force - off a caldo	9 - PAN	Configurazione pannello remoto
3 - SAF	Banda di riarmo del force - off	A - ASA	Abilitazione acqua sanitaria
4 - int	Tempo integrale	B - ASP	Potenza produzione acqua sanitaria
5 - dEr	Tempo derivativo	C - AAS	Tempo attesa ingresso
6 - AG	Antigelo	D - trA	Abilitazione termostato ambiente

Parametri Menù INSTALLATORE - (Password 030)
Presente sulle unità
Stringa parametro		bAF tb F OAE Ati SCr Ad1 Bd1 AS1 LA1 St1 LA2 St2 LSP
Indice parametro		E	F	G	H	I		J	L	N	O	P	Q	R
Unità	ANL	0	180	45	64	1	1	1	0	-15	43	-10	58	50
	ANLI	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANR	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANF	0	180	45	64	1	1	1	0	-15	43	-10	58	55
	ANK	0 180 45 65 1 1 0 -20 53 -10 62 60
	SRPV1	0 180 45 58 0 1 1 0 -20 62 -10 65 63
	SRA	0 180 45 58 0 1 1 0 -20 62 -10 65 63
	WRL	--- --- --- ---				1	1 1 0	--- --- --- ---
		Unità in grado di produrre acqua calda (pompa di calore o unità solo caldo)
		Tutte le unità (sia pompe di calore, solo caldo o solo freddo)
		Unità in grado di produrre acqua calda sanitaria

Funzioni relative ai parametri del Menù INSTALLATORE
Indice Stringa	Funzione	Indice Stringa	Funzione
E - bAF	Abilitazione by - pass flussostato	N - AS1	Abilitazione scrittura supervisore
F - tbF	Tempo di by - pass flussostato	O - LA1	Limite temperatura aria 1
G - OAE	Standby da temperatura esterna	P - St1	Limite temperatura acqua 1
H - Ati	Acqua ritorno alta temperatura	Q - LA2	Limite temperatura aria 2
I - SCr	Configurazione salva schermo	R - St2	Limite temperatura acqua 2
J - Ad1	Indirizzo modbus supervisore	T - LSP	Limite massimo set point a caldo impostabile
L - Bd1	Baudrate supervisore

Settaggi default MENÚ INSTALLATORE 2

Parametri Menù INSTALLATORE 2 - (Password 031)
Presente sulle unità
Indice parametro		0	1	2	3
Unità	A	N	L	6	0
	ANLI 6	0 0 0
	A	N	R	6	0
	A	N	F	6	0
	ANK	6	0	0	0
	SRPV1	6	0	0	0
	SRA	6	0	0	0
	WRL	0 --- --- 0

	Unità in grado di produrre acqua calda (pompa di calore o unità solo caldo)
	Tutte le unità (sia pompe di calore, solo caldo o solo freddo)

Funzioni relative ai parametri del Menù INSTALLATORE 2
Indice Stringa	Funzione
0	Delta Temperatura per riattivazione del copressore dopo intervento del FORCE OFF
1	Configurazione cavo scaldante
2	Set point cavo scaldante
3	Spegnimento pompa per termostato

Configurazioni unità con MODUCONTROL

	Configurazioni disponibili per ogni unità
ANL	✓	✗	✗	Solo le taglie: 100, 150, 200	✗	✓
ANL H	✓	✓	✓	Solo le taglie: 100, 150, 200	✗	✓
ANLI	✓	✓	✓	✗	✓	✓
ANR	✓	✓	✓	✓	✗	✓
ANF	✓	✓	✓	✗		✗
ANK	✓	✓	✓	Solo le taglie: 100, 150	✗	✓
SRPV1	✗	✓	✓	✗	✗	✗
SRA	✗	✓	✓	✗	✗	✗
WRL	✓	✗	✗	Solo le taglie: 100, 140, 160	✗	✗
	Unità in grado di produrre acqua fredda (pompa di calore reversibile o unità solo freddo)
	Unità in grado di produrre acqua calda (pompa di calore o unità solo caldo)
	Unità in grado di produrre acqua calda sanitariaNOTA: le unità con accumulo integrato NON sono adatte alla produzione acqua calda sanitaria.
	Unità dotata di bi-compressore
	Unità dotata di compressore inverter
	Unità dotata di un dispositivo per il controllo della condensazione (DCPX)

√	Configurazione DISPONIBILE
×	Configurazione NON DISPONIBILE

Visualizzazioni interfaccia utente e parametri

L'interfaccia utente principale è rappresentata da un pannello a led con tastiera capacitiva (ovvero con tasti a sfi oramento); le visualizzazioni sono organizzate tramite tre menù:

- Menù LETTURE (tasto (C) Fig.1)

Contiene le informazioni (in sola visualizzazione) sul funzionamento corrente dell'unità.

Contiene tutti i parametri che l'utente può modifi care in base alle esigenze dell'impianto; questi parametri sono raggruppati in diversi sotto menù:

- Menù UTENTE (Password 000);

- Menù INSTALLÀTORE (Password 030);

- Menù RESISTENZA (Password 001);

• Storico ALLARMI (tasto (E) Fig.1)

Lo storico allarmi registra le condizioni di errore e/o malfunzionamento dell'unità (siano esse allarmi o preallarmi).

Durante il normale funzionamento, sul display viene visualizzato l'ultimo parametro modifi cato; nel caso non vengano successivamente premuti altri tasti per almeno 5 minuti, il display attiva la modalità salva schermo (funzione impostabile tramite il parametro (i) nel menù INSTALLATORE.

Per la visualizzazione dei parametri e/o letture, vengono utilizzate 4 cifre; la prima indica l'indice, cioè un numero che permetta all'utente di sapere a quale parametro o lettura si stà visualizzando (Fig.3).

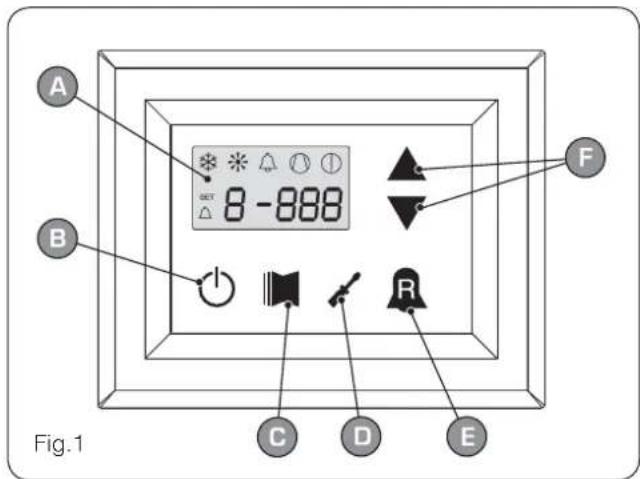

Interfaccia utente (Fig.1)
A	Display di visualizzazione
B	Tasto di accensione
C	Tasto di accesso al menù letture
D	Tasto di accesso al menù set
E	Tasto di accesso allo storico allarmi
F	Tasti di scorrimento/aumento-diminuzione parametri

8 - 88.8 Fig.3 A B

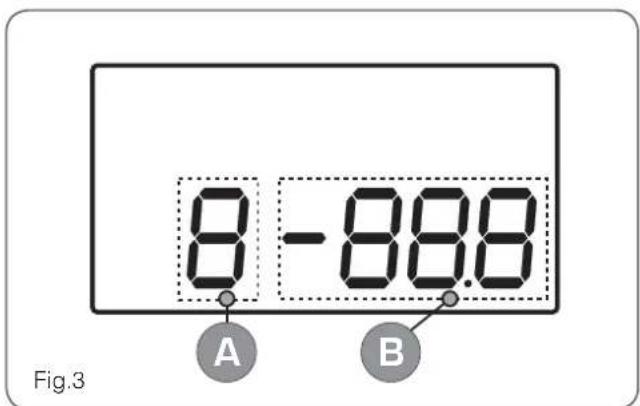

Interfaccia utente (Fig.3)
A	Indice parametro
B	Sigla parametro / Valore parametro

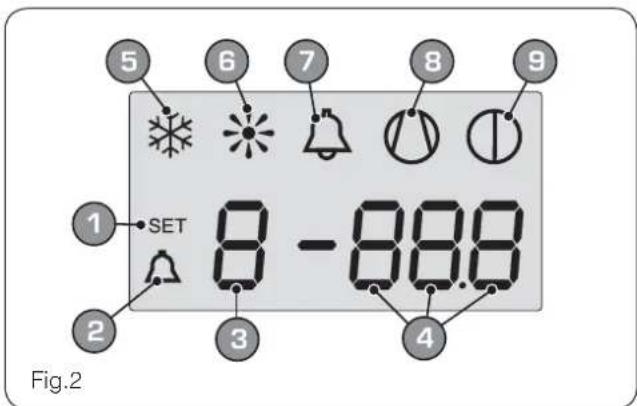

Visualizzazione display (Fig. 2)
1	Menù SET attualmente visualizzato
2	Menù ALLARMI attualmente visualizzato
3	Indice parametro
4	Sigla parametro / Valore parametro
5	Indicatore stagione ESTIVA
6	Indicatore stagione INVERNALE
7	Indicatore stato di allarme in corso
8	Indicatore funzionamento compressore in corso (questa segnalazione può assumere diverse frequenze di lampeggio.
9	Indicatore stop in corso

Menù letture

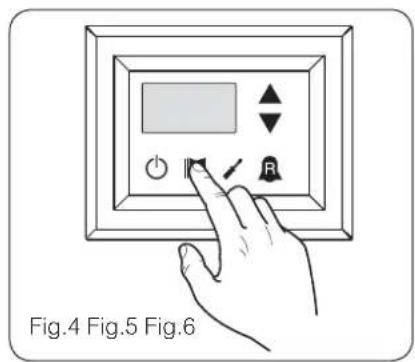

Per entrare nel menù letture premere il tasto in (Fig.4); una volta entrati nel menù letture, sul display viene visualizzato l'indice della lettura ed una stringa di tre caratteri che la identifi ca; la stringa resta visualizzata per un secondo, dopo di chè viene sostituita dal valore relativo alla lettura stessa. Per passare alla lettura successiva è necessario premere il tasto in (Fig.5), mentre per tornare a quella precedente, premere il tasto in (Fig.6). Ogni volta che si passa da una lettura ad un altra, oltre al cambio del valore indice, verrà visualizzato per il

primo secondo la stringa per identifi care la lettura in corso (è tuttavia possibile identifi care qualunque lettura tramite il valore dell'indice, confrontandolo con la tabella riportata sotto).

Indice - Stringa		Significato Lettura
0	tua	Standard) Temperatura uscita acqua
1	t,A	Standard) Temperatura ingresso acqua
2	t5b	Standard) Temperatura batteria
3	tGP	Standard) Temperatura gas premente
4	tRE	☀️ Temperatura aria esterna
5	AP	☀️ Pressione di mandata
6	bP	☀️ Pressione di aspirazione
7	tEr	Standard) Termostato
8	SAb	Standard) Banda di sicurezza sul force-off
9	CP	Standard) Tempi CP
A	HCO	Standard) Ore di funzionamento (migliaia)
b	HCO	Standard) Ore funzionamento (unità)
C	SPO	Standard) Spunti compressore (migliaia)

	Parametro visibile su TUTTE le unità
	Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Indice - Stringa		Significato Lettura
d SPO	Standard	Spunti compressore (unità)
E rEL	Standard	Release del software
F bld	Standard	Release minori del software
G SET	Standard	Set attualmente in uso
H dCP	5	Set pressione DCP
, dCP	5	Differenziale di pressione DCP
J HCI	11	Ore di funzionamentoCOMPRESSORE 2 (migliaia)
L HCI	11	Ore funzionamentoCOMPRESSORE 2 (unità)
N SP I	11	Spunti compressoreCOMPRESSORE 2 (migliaia)
o SP I	11	Spunti compressoreCOMPRESSORE 2 (unità)
P Po	11	Frazione di potenza
9 r-F9	12	Frequenza richiesta (INVERTER)
r Pr-F	5	Caduta di pressione

	Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo
	Parametro visibile SOLO su unità dotate di bi-compressore
	Parametro visibile SOLO su unità dotate di compressore inverter

Menù LETTURE AVANZATE

Per entrare nel menù LETTURE AVANZATE premere il tasto mostrato in (Fig.7); una volta premuto il tasto si dovrà inserire la password per l'accesso ai vari menù; per accedere al menù utente la password è 010; per modifi care il va lore delle password usare i tasti freccia. Una volta inserita la password corretta premere il tasto mostrato in (Fig.7). Sul display viene visualizzato l'indice della lettura ed una stringa di tre caratteri che la identifi ca; la stringa resta visualizzata

per un secondo, dopo di chè viene sostituita dal valore relativo alla lettura stessa. Per passare alla lettura successiva, usare i tasti freccia (Fig.8).

PASSWORD = 010

Indice - Stringa	Significato Lettura Note
0 Cor	Corrente Inverter	Corrente (in Ampere) misurata dal modulo inverter;Parametro visualizzato solo con ANLI 21, 26, 40, 45, 71, 75, 80,100;
1 Uo	Tensione uscita inverter	Tensione (in Volt) di uscita misurata dal modulo inverter;Parametro visualizzato solo con ANLI21, 26, 40, 45, 71, 75, 80,100;
2 Uob	Tensione di BUS	Tensione (in Volt) di BUS misurata dal modulo inverter;Parametro visualizzato solo con ANLI21, 26, 40, 45, 71, 75, 80,100;
3 HSt	Temperatura dissipatore inverter	Temperatura (in C°) del dissipatore di calore del modulo inverter;Parametro visualizzato solo con inverter ANL21, 26, 40, 45, 71, 75, 80,100;
4 dFo	Valore del force OFF dinamico	Valore del ForceOff dinamico attuale calcolato in base alla temperatura dell'aria esterna
5 dHt	Valore sonda remota DHW	Valore letto dalla sonda remota del posta nell'accumulo d'acqua per impianto; funzione abilitata dal parametro(0) nel menu INSTALLATORE
6 ASP	Valore sonda aspirazione compressore	Temperatura letta dalla sonda posta in aspirazione del compressore;Parametro visualizzato solo con ANLI 21, 26, 40, 45, 71, 75, 80;

Menù UTENTE

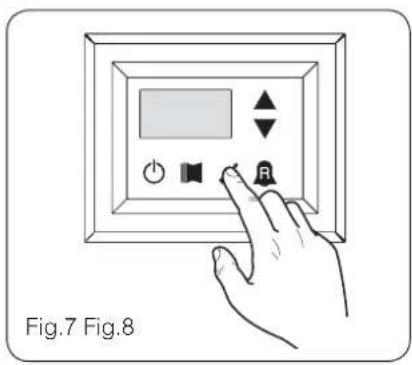

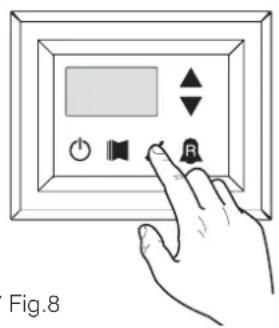

Per entrare nel menù UTENTE pre- mere il tasto mostrato in (Fig.7); una volta premuto il tasto si dovrà inserire la password per l'accesso ai vari menù; per accedere al menù utente la password è 000 (la quale è il default visualizzato); per modifi care il valore delle password usare i tasti freccia. Una volta inserita la password corretta premere il tasto mostrato in (Fig.7). Sul display viene visualizzato l'indice del parametro UTENTE ed una stringa di tre caratteri che la identifi ca; la stringa resta visualizzata per un secondo, dopo di chè viene sostituita dal valore relativo al parametro stesso. Per passare al

parametro successivo, usare i tasti freccia (Fig.8). Per modifi care un parametro basta selezionarlo, premere il tasto mostrato in (Fig.7), modifi care il valore assegnato tramite i tasti freccia mostrato in (Fig.8) e per confermare la modifi ca, ripremere il tasto mostrato in (Fig.7).

PASSWORD = 000

Fig.8

Settaggio parametri operativi (livello utente)

Impostazione modalità di funzionamento (CALDO/FREDDO)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0	1	Questo parametro identifica la modalità di funzionamento impostata sull’unità:• Valore impostato = 0 - Funzionamento a freddo;• Valore impostato = 1 - Funzionamento a caldo;Nelle unità solo freddo, tale parametro è visualizzato, ma non modificabile.Nelle versioni software precedenti alla 3.75 per effettuare il cambio stagione è necessario che l’unità sia in modalità stand-by.

Impostazione set temperatura a freddo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
1 StF	-20 °C	26 °C	Questo parametro indica il valore del set di lavoro attivo nella modalità a freddo.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Impostazione banda proporzionale a freddo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
2 bnF	1 °C	20 °C	Questo parametro indica la banda proporzionale applicata al set freddo; questa banda comporta un gestione ottimizzata del compressore, accendendolo solo se la temperatura dell'acqua in ingresso/uscita (in base al tipo di controllo impostato dal parametro (0) nel menù installatore) è maggiore al set di lavoro a freddo (parametro (1) menù utente) più il valore di questo parametro.

Impostazione set temperatura a caldo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
3 S&C	25 °C (*)		Questo parametro indica il valore del set di lavoro attivo nella modalità a caldo. Nelle unità solo freddo, tale parametro è visualizzato, ma non modificabile. (*):- il limite massimo è configurabile tramite il parametro (t) del menù installatore;- nel caso in cui il parametro (8) del menù installatore sia impostato a 4, il limite massimo diventa 70°C al fine di permettere l'inserimento di un setpoint per la regolazione della caldaia;

Impostazione banda proporzionale a caldo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	1 °C	20 °C	Questo parametro indica la banda proporzionale applicata al set caldo; questa banda comporta un gestione ottimizzata del compressore, accendendolo solo se la temperatura dell'acqua in ingresso/uscita (in base al tipo di controllo impostato dal parametro (0) nel menù installatore) è minore al set di lavoro a caldo (parametro (3) menù utente) meno il valore di questo parametro. Nelle unità solo freddo, tale parametro è visualizzato, ma non modificabile.

Impostazione scelta set in base alla temperatura esterna
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro

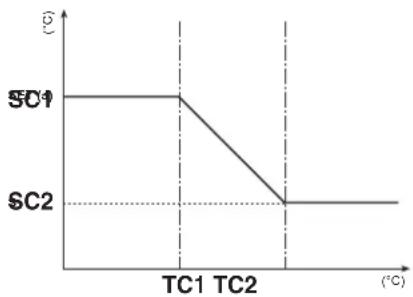

5 CST	0	3	Questo set attiva l'algoritmo di compensazione del set di lavoro:
			SF1: indice (6) menù utente;SF2: indice (8) menù utente;TF1: indice (7) menù utente;TF2: indice (9) menù utente;Nel funzionamento a freddo, il set di lavoro viene calcolato in maniera automatica in base alla temperatura esterna secondo la logica evidenziata sul diagramma.	SC1: indice (A) menù utente;SC2: indice (C) menù utente;TC1: indice (B) menù utente;TC2: indice (d) menù utente;Nel funzionamento a caldo, il set di lavoro viene calcolato in maniera automatica in base alla temperatura esterna secondo la logica evidenziata sul diagramma.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Impostazione set temperatura a freddo 1
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
6 SF I	-20 °C	26 °C	Questo parametro indica il massimo valore del set a freddo, in corrispondenza della minima temperatura aria esterna (indice (7) menù utente). Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).

Impostazione Temperatura aria esterna 1
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
7 tF1	-40 °C	50 °C	Questo parametro indica la minima temperatura aria esterna presa in considerazione per la compensazione a freddo. Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).

Impostazione set temperatura a freddo 2
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
8 SF2	-20 °C	26 °C	Questo parametro indica il minimo valore del set a freddo, in corrispondenza della massima temperatura aria esterna (indice (9) menù utente). Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).

Impostazione Temperatura aria esterna 2
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
9 tF2	-40 °C	50 °C	Questo parametro indica la massima temperatura aria esterna presa in considerazione per la compensazione a freddo. Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).

Impostazione set caldo 1
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	25 °C (*)		Questo parametro indica il massimo valore del set a caldo, in corrispondenza della minima temperatura aria esterna (indice (b) menù utente). Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).(*):- il limite massimo è configurabile tramite il parametro (t) del menù installatore;- nel caso in cui il parametro (8) del menù installatore sia impostato a 4, il limite massimo diventa 70°C al fine di permettere l'inserimento di un setpoint per la regolazione della caldaia;

Impostazione Temperatura aria esterna 1 (a caldo)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	-40 °C	50 °C	Questo parametro indica la minima temperatura aria esterna presa in considerazione per la compensazione a caldo. Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Impostazione set caldo 2
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	25 °C (*)		Questo parametro indica il minimo valore del set a caldo, in corrispondenza della massima temperatura aria esterna (indice (C) menù utente). Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).(*):- il limite massimo è configurabile tramite il parametro (t) del menù installatore;- nel caso in cui il parametro (8) del menù installatore sia impostato a 4, il limite massimo diventa 70°C al fine di permettere l'inserimento di un setpoint per la regolazione della caldaia;

Impostazione Temperatura aria esterna 2 (a caldo)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	-40 °C	50 °C	Questo parametro indica la massima temperatura aria esterna presa in considerazione per la compensazione a caldo. Questo parametro è visibile solo se è stato attivata la funzione compensazione (indice (5) menù utente).

Impostazione set temperatura acqua sanitaria
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
E SAS	25 °C (*)		Le pompe di calore, possiedono un set di lavoro per la produzione di acqua sanitaria; tale set indica la temperatura acqua prodotta oltre la quale il compressore viene fermato. Si ricorda che per la visualizzazione di questo set è necessario che il parametro (A) del menù installatore sia attivo (valore impostato = 1).(*):- il limite massimo è configurabile tramite il parametro (t) del menù installatore;- nel caso in cui il parametro (8) del menù installatore sia impostato a 4, il limite massimo diventa 70°C al fine di permettere l'inserimento di un setpoint per la regolazione della caldaia;

Impostazione banda proporzionale acqua sanitaria
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
F BAS	1 °C	20 °C	Questo parametro indica la banda proporzionale applicata al set acqua calda sanitaria; questa banda comporta un gestione ottimizzata del compressore, accendendolo solo se la temperatura dell'acqua in ingresso/uscita (in base al tipo di controllo impostato dal parame-tro (0) nel menù installatore) è minore al set di lavoro acqua calda sanitaria (parametro (E) menù utente) meno il valore di questo parametro. Nelle unità solo freddo, tale parametro è visualizzato, ma non modificabile.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Menù INSTALLATORE

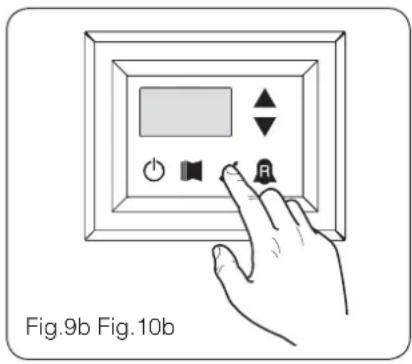

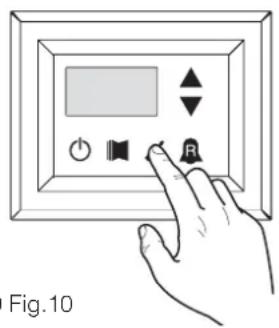

Per entrare nel menù INSTALLATORE premere il tasto mostrato in (Fig.9); una volta premuto il tasto si dovrà inserire la password per l'accesso ai vari menù; per accedere al menù utente la password è 030; per modifi care il valore delle password usare i tasti freccia. Una volta inserita la password corretta premere il tasto mostrato in (Fig.9). Sul display viene visualizzato l'indice del parametro INSTALLATORE ed una stringa di tre caratteri che la identifi ca; la stringa resta visualizzata per un secondo, dopo di chè viene sostituita dal valore relativo al parametro stesso. Per passare al parametro successivo, usare

i tasti freccia (Fig.10). Per modifi care un parametro basta selezionarlo, premere il tasto mostrato in (Fig.9), modifi care il valore assegnato tramite i tasti freccia mostrato in (Fig.10) e per confermare la modifi ca, ripremere il tasto mostrato in (Fig.9).

ATTENZIONE: la modifi ca dei seguenti parametri è di esclusiva competenza del personale qualifi cato addetto all'installazione dell'unità.

PASSWORD = 030

Fig.10

Settaggio parametri operativi (livello installatore)

Impostazione regolazione in ingresso o uscita

Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0	2	In base al valore di questo parametro, la regolazione della macchina sarà basata:Se 0, la macchina regola sulla base della temperatura di uscita;Se 1, regola sulla base della temperatura di ingresso.Se 2, la macchina regola sulla base della temperatura della sonda remota letta dal quadro DHW (in caso di guasto alla sonda remota la macchina torna a regolare con la sonda a bordo segnalando con l'allarme codice 157).In caso sia attiva la produzione di acqua calda sanitaria, la regolazione viene automaticamente forzata sulla temperatura di uscita acqua indipendentemente dal valore di questo parametro.

Impostazione FORCE-OFF a freddo

Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
1 OFF	-25 °C	25 °C	Le unità prevedono un controllo sulla temperatura di lavoro (ingresso o uscita) alla quale viene collegata una soglia di sicurezza oltre la quale viene spento il compressore in maniera immediata ed automatica; tale soglia è denominata FORCE-OFF.
Impostazione FORCE-OFF a caldo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
2 oFC	30 °C	70 °C	Le pompe di calore prevedono un controllo sulla temperatura di lavoro (ingresso o uscita) alla quale viene collegata una soglia di sicurezza oltre la quale viene spento il compressore in maniera immediata ed automatica; tale soglia è denominata FORCE-OFF.

Impostazione soglia di sicurezza
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
3 SAF	0,5 °C	20 °C	Soglia di temperatura sopra il force-off che riabilita l'avvio del compressore dopo lo spegni-mento per force -off.

Impostazione tempo integrale
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
4 int	0 s 999 s		Le unità possiedono una logica evoluta per il controllo della temperatura acqua prodotta; il controllo integrale evita che il sistema entri in equilibrio ad una temperatura più alta o più bassa rispetto a quella impostata con il set di lavoro. Si ricorda che aumentando il tempo di integrazione si indebolisce l'effetto del controllo integrale.

Impostazione tempo di derivazione
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
5 dEr	0 s 120 s		Tempo entro il quale la temperatura dell'acqua in ingresso viene controllata per stimare il carico sull'impianto; se la banda sul valore di set viene superata entro tale tempo, l'unità viene attivata.

Impostazione soglia antigelo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
6 AG	-50 °C	20 °C	Nelle unità e possibile impostare una soglia per l'allarme antigelo; tale valore specifica a quale temperatura viene attivato l'allarme antigelo. Si ricorda che per poter modificare il parametro Soglia antigelo, dovrà essere abilitato il dip-switch corrispondente (vedi tabella configurazione dip-switch).

Impostazione frost protection
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
7 Fr-P	0	4	Nelle unità è possibile impostare un controllo di sicurezza sulla temperatura di uscita dell'acqua; in base al valore assegnato a questo parametro la resistenza antigelo viene così gestita:• valore 0, resistenza antigelo assente;• valore 1, resistenza antigelo installata e funzionante solo con macchina in funzione a caldo o a freddo;• valore 2, resistenza antigelo installata e funzionante anche in standby ma accendendo la pompa;• valore 3, resistenza antigelo funzionante in standby senza pompa attiva;• valore 4,con temperatura dell'aria esterna minore di 3^ viene attivata la pompa per due minuti ogni trenta, al fine di monitorare la temperatura dell'acqua sull'intero impianto.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Impostazione resistenza integrazione o attivazione caldaia
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
8 r in	0	4	Questo parametro indica quale logica deve essere utilizzata nella gestione della reistenza elettrica integrativa; tale logica è determinata dal valore impostato in questo parametro, quindi in base al valore le impostazioni sono:0 = Nessuna resistenza integrativa presente sull'unità;1= Resistenza elettrica integrativa presente, ma non attivabile durante la produzione acqua calda sanitaria;2 = Comando attivazione resistenza utilizzato come consenso per l'accensione di una caldaia esterna;3 = Resistenza integrativa presente e attiva durante la produzione di acqua calda sanitaria;4 = Comando attivazione resistenza utilizzato come consenso per l'accensione di una caldaia esterna, utilizzabile anche in modalità integrativa;ATTENZIONE:nelle unità SRP V1 è ASSOLUTAMENTE VIETATO impostare questo parametro con il valore (3);per impostare il valore (4) è necessario prevedere l'accessorio DHW;

Configurazione controllo pannello
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
9 PAN	0	3	Questo set configura il tipo di controllo applicabile alle unità; in base al valore impostato per questo set, il controllo sul modo di funzionamento (CALDO/FREDDO) e sul comando di accensione/spegnimento dell'unità, vengono gestiti nel seguente modo:Valore del set impostato a 0:Impostazione modo di funzionamento = impostazione parametro 0comando ON/OFF = da pannello a bordo macchinaValore del set impostato a 1:Impostazione modo di funzionamento = impostazione parametro 0comando ON/OFF = da pannello remotoValore del set impostato a 2:Impostazione modo di funzionamento = impostato da contatto remotocomando ON/OFF = da pannello a bordo macchinaValore del set impostato a 3:Impostazione modo di funzionamento = impostato da contatto remotocomando ON/OFF = da contatto remoto

Abilitazione acqua sanitaria
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
R ASA	0	1	Nei modelli a pompa di calore, è prevista la possibilità di produrre acqua calda per uso sanitario; tale produzione possiede un proprio set impostabile ed una propria banda (parametri E, F menù utente), questo parametro permette di rendere visibili ed utilizzabili tali parametri. Si ricorda che per pilotare la richiesta di produzione acqua sanitaria, una volta attivata questa funzione, è necessario utilizzare l'ingresso digitale ID6 (segnato sullo schema elettrico allegato alle unità come TWS). Si ricorda inoltre che impostando questo parametro a:• valore 1, equivale ad ABILITARE la funzione acqua sanitaria.• valore 0, equivale ad DISABILITARE la funzione acqua sanitaria.Si ricorda che lo stato CHIUSO sul morsetto rappresenta la funzione acqua sanitaria ATTIVA; si ricorda inoltre che questa funzione è disponibile dalla versione software 3.7 (la versione del software è visibile come lettura con indice E). Si ricorda che i tempi minimi di funzionamento compressore e i tempi di sbrinamento sono prioritari rispetto alla produzione acqua sanitaria. Dalla versione software 4.2 con acqua sanitaria attiva la regolazione viene impostata automaticamente sulla base della temperatura in uscita indipendentemente dal valore del parametro(0) di questo menù.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Potenza dedicata alla produzione acqua sanitaria
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
b ASP	0 %	100 %	Nelle unità che prevedono la funzione per la produzione acqua sanitaria, una volta attivata tale funzione, è possibile decidere la percentuale della potenza da utilizzare per la produzione acqua sanitaria. Tale funzione permette di impostare una soglia per garantire un consumo energetico ridotto durante il funzionamento per la produzione acqua sanitaria.

Tempo attesa in Ingresso/uscita
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0 s 600 s		Questo parametro permette di stabilire il tempo (in secondi) di attesa per l'inversione della valvola 3 vie inserita nell'impianto per la produzione acqua sanitaria.

Tempo attesa in Ingresso/uscita
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0	3	Questo parametro abilita la possibilità di collegare al morsetto digitale ID (segnato sullo schema elettrico allegato alle unità come TRA) di collegare un termostato ambiente dal quale disabilitare il funzionamento dei compressori e delle resistenze integrative.Si ricorda inoltre che impostando questo parametro a:• valore 1 o 2, equivale ad ABILITARE questa funzione.• valore 0 o 3, equivale ad DISABILITARE questa funzione.Si ricorda che lo stato APERTO sul morsetto rappresenta:• la funzione blocco compressori e resistenze se il parametro è settato a 1• la funzione blocco compressori, pompa e resistenze se il parametro è settato a 2• rappresenta l'allarme pompa (come nella versione software precedente), se il parametro è settato con il valore 3Si ricorda inoltre che se settiamo questo parametro con il valore 3, rendiamo compatibile la scheda moducontrol con la versione software precedente (3.6).

Abilitazione by-pass flussostato
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
E bAF	0	1	Nelle unità che prevedono la funzione per la produzione acqua sanitaria, si può bypassare l'allarme flussostato per permettere una corretta sincronizzazione tra una valvola deviatrice installata nell'impianto, e il funzionamento dell'unità durante la produzione di acqua calda sanitaria.

Tempo by-pass flussostato
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0 s 300 s		Questo parametro permette di stabilire il tempo (in secondi) di by-pass flussostato.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Standby da temperatura ambiente elevata
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0 °C	70 °C	Questo parametro permette di stabilire la soglia di temperatura ambiente sopra la quale viene disabilitata la pompa di calore; una volta superata vengono spenti compressore e pompa.

Soglia temperatura elevata dell'acqua in ingresso
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	40 °C	80 °C	Questo parametro indica la temperatura dell'acqua in ingresso sopra la quale viene spenta la pompa e viene generato un preallarme. Dopo l'intervento del preallarme vengono attesi 15 minuti prima di far ripartire la pompa. Al terzo intervento la macchina entra in allarme/blocco. Attivo anche con pompa spenta e chiller in stadby. In quest'ultimo caso viene generato l'allarme.

Configurazione screensaver
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
, SCr	0	2	Questo parametro indica la configurazione della funzionalità screensaver:• valore 0, screensaver disabilitato;• valore 1, screensaver con visualizzazione dei trattini. (da utilizzare con pannelli comandi con software antecedente alla versione 1.3);• valore 2, screesaver senza la visualizzazione dei trattini (da utilizzare con pannelli comandi con software dalla versione 1.3 in poi)

Indirizzo Modbus supervisore
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
J Ad I	0 999		Questo parametro indica l'indirizzo Modbus assegnato al supervisore; tale indirizzo sarà utiliz-zato nella comunicazione tra supervisore e Moducontrol.

Baudrate supervisore
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
L 8d1	0	2	Questo parametro indica la velocità di comunicazione tra supervisore e moducontrol; tale velocità viene impostata in base al valore selezionato per questo parametro:0 = 9600 bps1 = 19200 bps2= 38400 bps

Abilitazione scrittura supervisore
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
n RS I	0	1	Questo parametro abilita i comandi in scrittura per il supervisore; tale abilitazione viene impostata in base al valore selezionato per questo parametro:0 = Disabilita comandi in scrittura;1 = Abilita comandi in scrittura;Si ricorda che i comandi in lettura sono sempre attivi.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Limite temperatura aria 1 (*)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	-25 °C	45°C	Questo parametro indica la temperatura dell'aria esterna a cui la macchina può produrre il suo massimo valore di acqua (tale valore è specificato nel parametro P - St1).

Limite temperatura acqua 1 (*)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0 °C	70°C	Questo parametro indica la massima temperatura dell'acqua prodotta in corrispondenza al valore di temperatura aria esterna specificato nel parametro O - LA1.

Limite temperatura aria 2 (*)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
9 LA2	-25 °C	45°C	Questo parametro indica la temperatura dell'aria esterna a cui la macchina può produrre il suo massimo valore di acqua (tale valore è specificato nel parametro R- St2).

Limite temperatura acqua 2 (*)
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
r St2	0 °C	70°C	Questo parametro indica la massima temperatura dell'acqua prodotta in corrispondenza al valore di temperatura aria esterna specificato nel parametro Q - LA2.

(*) questi parametri descrivono i limiti operativi a caldo del compressore oltre i quali viene spento automaticamente, e nel caso sia necessario, il funzionamento a caldo viene garantito dalla resistenza elettrica integrativa;

Limite massimo set point a caldo impostabile
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
t LSP	15 °C	65°C	Questo parametro indica la massima temperatura dell'acqua prodotta a caldo dall'unità.

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverter

Menù INSTALLATORE\_2

Per entrare nel menù INSTALLATORE_2 seguire la stessa procedura operativa descritta per il menù INSTALLATORE; l'unica modifi ca è il valore della password, tale valore è 31.

ATTENZIONE: la modifi ca dei seguenti parametri è di esclusiva competenza del personale qualifi cato addetto all'installazione dell'unità.

PASSWORD = 031

Settaggio parametri operativi (livello installatore)

Soglia di riattivazione dopo spegnimento per force off
Indice	Valore MIN	Valore MAX	Funzione parametro
	0 °C	30 °C	Nel caso il valore del parametro rin = 4 (parametro 8 del menù installatore), quindi sia presente una sonda accumulo impianto, questo parametro indica di quanto abbassare la soglia del force off in modo da evitare che il compressore si riattivi dopo l'intervento del ForceOff dinamico per spegnersi subito dopo.

Configurazione cavo scaldante (solo ANK)
Indice	Valore MIN	Valore MAX	Funzione parametro
1	0	2	Impostazione dell'uscita su cui è connesso il cavo scaldante:0- Cavo scaldante non presente1- Cavo scaldante presente sull'uscita CPA(il parametro(0) del menu con psw=72 “secondo CP deve essere 0”2- Cavo scaldante presente sull'uscita VGC se non utilizzata (la configurazione dei dip switch deve essere: DIP1 = ON, DIP2=ON, DIP5=ON, DIP8=OFF, DIP9=OFF)

Set point cavo scaldante (solo ANK)
Indice	Valore MIN	Valore MAX	Funzione parametro
2	-20 °C	10 °C	Cavo scaldante acceso con temperatura dell'aria esterna inferiore al valore di questo parametro. Cavo scaldante spento con temperatura dell'aria esterna superiore al valore di questo parametro più 1.0° di isteresi.

Spegnimento pompa per termostato
Indice	Valore MIN	Valore MAX	Funzione parametro
3	0	1	0 = la pompa rimane in funzione quando viene raggiunta la temperatura di setpoint. 1 = la pompa viene spenta quando è stata raggiunta la temperatura di setpoint. (quando si seleziona questa opzione viene attivata automaticamente la regolazione sulla base della temperatura in ingresso). Questo parametro è visibile solo con la regolazione sulla base della temperatura in ingresso (parametro(0) =1 oppure 2).

Menù INSTALLATORE\_3

Per entrare nel menù INSTALLATORE_3 seguire la stessa procedura operativa descritta per il menù INSTALLATORE; l'unica modifi ca è il valore della password, tale valore è 84.

ATTENZIONE: la modifi ca dei seguenti parametri è di esclusiva competenza del personale qualifi cato addetto all'installazione dell'unità.

PASSWORD = 084

Settaggio parametri operativi (livello installatore)

Impostazioni di fabbrica
Indice	Valore MIN	Valore MAX	Funzione parametro
0,1,23	0 999		Impostazioni di fabbrica

Impostazione Volt massimi DCP
Indice	Valore MIN	Valore MAX	Funzione parametro
4	2.0V 9.9V		Questo parametro permette di impostare il numero di giri massimo dei ventilatori nelle unità CL; maggiore sarà il valore di questo parametro, maggiore sarà la prevalenza disponibile al ventilatore; per un impostazione accurata di questo parametro si rimanda alla consultazione della tabella “Impostazione Volt massimi DCP” sul manuale d'installazione delle unità CL

Gestione resistenza elettrica

Le unità con moducontrol prevedono la possibilità di gestire una resistenza elettrica; tale resistenza può essere gestita secondo diverse modalità:

• In integrazione (questa modalità prevede un uso contemporaneo della pompa di calore, unito al funzionamento della resistenza elettrica);
• Antigelo, o sostituzione (questa modalità spegne completamente il compressore della pompa di calore, attivando la sola resistenza elettrica); Le specifici che di funzionamento di entrambe le modalità sono rappresentate dagli schemi riportati di seguito. La scelta tra la modalità di gestione integrata o sostitutiva, è dettata dalla temperatura dell'aria esterna misurata; nel caso questa scenda sotto la soglia indicata nello schema relativo.

ATTENZIONE: tutti i parametri a cui si fà riferimento nei grafi ci a fi anco, sono contenuti nel menù resistenza, riportato nelle seguenti pagine.

Logica selezione modalità di gestione resistenza
Fig.11

Resistenza modalità SOSTITUZIONE Resistenza modalità INTEGRAZIONE Resistenza sempre spenta Parametro tA2 (Indice 5) Parametro tA1 (Indice 4) Temperatura aria esterna

Logica resistenza integrativa:
Fig.12

Logica resistenza in sostituzione:
Fig.13

Set CALDO Parametro Bri (Indice 3) Temperatura acqua impianto Compressore OFF Resistenza ON OFF

Menù RESISTENZA

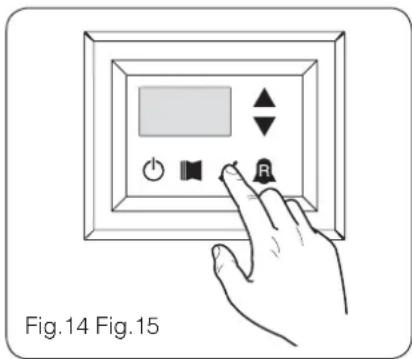

Per entrare nel menù RESISTENZA premere il tasto mostrato in (Fig.14); una volta premuto il tasto si dovrà inserire la password per l'accesso ai vari menù; per accedere al menù utente la password è 001; per modifi care il valore delle password usare i tasti freccia. Una volta inserita la password corretta premere il tasto mostrato in (Fig.14). Sul display viene visualizzato l'indice del parametro RESISTENZA ed una stringa di tre caratteri che la identifi ca; la stringa resta visualizzata per un secondo, dopo di chè viene sostituita dal valore relativo al parametro stesso. Per passare al parametro successivo, usare i tasti freccia

(Fig.15). Per modifi care un parametro basta selezionarlo, premere il tasto mostrato in (Fig.14), modifi care il valore assegnato tramite i tasti freccia mostrato in (Fig.15) e per confermare la modifi ca, ripremere il tasto mostrato in (Fig.14).

ATTENZIONE: la modifi ca dei seguenti parametri è di esclusiva competenza del personale qualifi cato addetto all'installazione dell'unità.

PASSWORD = 001

Settaggio parametri operativi (livello resistenza)

Impostazione set resistenza antigelo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
0 SrA	-20 °C	50 °C	Le unità prevedono la possibilità di impostare una soglia per l'attivazione della resistenza antigelo; se la temperatura letta da una delle due sonde acqua (ingresso o uscita, in base al tipo di controllo abilitato) raggiunge il valore impostato in questo parametro, la resistenza antigelo viene attivata.

Impostazione banda resistenza antigelo
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
1 brA	0,3 °C	10 °C	Le unità prevedono la possibilità di impostare una soglia per l'attivazione della resistenza antigelo; se la temperatura letta da una delle due sonde acqua (ingresso o uscita, in base al tipo di controllo abilitato) raggiunge il valore impostato in questo parametro, la resistenza antigelo viene attivata.
Impostazione set resistenza integrativa
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
2 Sri	0 °C	65 °C	Questo parametro indica la scostamento dal set point caldo, per lo spegnimento della resistenza elettrica (se attiva) nella modalità integrazione; come illustrato nella Fig.12 a pagina precedente (Parametro Sri).

Impostazione banda resistenza in modalità integrativa/sostitutiva
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
3 bri	0 °C 20 °C		In integrazione prima di avviare l'unità viene controllata la temperatura dell'acqua nell'impianto, e nel caso sia minore uguale al valore calcolato per la banda di accensione, viene accesa la resistenza e il suo funzionamento rispecchierà lo schema illustrato a pagina precedente Fig.12. Il valore della banda di accensione è calcolato: banda accensione = (Set caldo impostato) - (Parametro Sri) - (Parametro Bri); vedi Fig.12 pagina precedente; Nella modalità sostituzione, questo parametro rappresenta la banda di scostamento dal set caldo impostato, entro la quale verrà attivata o disattivata la resistenza, come illustrato nella pagina precedente Fig.13.

Impostazione soglia temperatura aria esterna per modalità integrazione
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	-40 °C	50 °C	Questo parametro indica la soglia temperatura aria esterna, sotto la quale viene attivata la resistenza elettrica in modalità integrazione; come indicato nella pagina precedente in Fig.11 Parametro tA1.

Impostazione soglia temperatura aria esterna per modalità sostituzione
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
S tA2	-40 °C	50 °C	Questo parametro indica la soglia temperatura aria esterna, sotto la quale viene attivata la resistenza elettrica in modalità sostituzione; come indicato nella pagina precedente in [Fig. A] Parametro tA2.

Impostazione banda per temperature dell'aria
Indice - stringa	Valore MIN	Valore MAX	Funzione parametro
	0 °C 20	0 °C	Questo parametro indica la banda applicata ai set di temperatura dell'aria (tA1-tA2).

Parametro visibile SOLO su unità adatte alla produzione di acqua calda

Parametro visibile SOLO su unità adatte alla produzione di acqua calda sanitaria

Parametro visibile SOLO su unità con dispositivo controllo condensazione a bordo

Parametro visibile SOLO su unità dotate di bi-compressore

Parametro visibile SOLO su unità dotate di compressore inverler

Tabella configurazione DIP-SWITCH

Oltre ai parametri inseribili da pannello, le unità sono dotate di una serie di dip-switch, tramite i quali gestire alcune opzioni e funzionalità della macchina. Si ricorda che alcune delle opzioni gestibili dal pannello sono vincolate ad uno specifici co settaggio di alcuni dip-switch.

Dip-switch (B) DIP 123456789 Dip-switch (A)

Impostazioni di default DIP-SWITCH MODUCONTROL

Unità

DIP-SWITCH (A)

DIP-SWITCH (B)

1

2

3

4

5

6

7

8

9

1

0

1

1

1

ANL

OFF OFF OFF

OFF ON

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANL H

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANL C

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF ON

--- ---

OFF OFF

ANL A/Q ON

ON OFF OFF ON

ON ON

OFF OFF

OFF OFF

OFF ---

OFF OFF

ANL HA/HQ

ON OFF OFF

ON OFF

ON OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANL Z/Y

ON OFF ON

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANLI H

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

ON OFF

--- ---

ON OFF

ANR H

ON OFF OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

--- ---

OFF OFF

ANR HA/HK

ON OFF OFF

ON OFF

ON OFF

ON OFF

OFF OFF

--- ---

OFF OFF

ANR HP

ON OFF OFF

OFF OFF

OFF OFF

ON OFF

OFF OFF

--- ---

OFF OFF

ANF H

ON ON OFF

OFF ON

OFF OFF

ON OFF

OFF OFF

--- ---

OFF OFF

ANF HA/HK\HJ

ON ON OFF

ON ON

ON OFF

ON OFF

OFF ---

--- OFF

OFF

ANF HP

ON ON OFF

OFF ON

OFF ON

ON OFF

OFF ---

--- OFF

OFF

SRP V1

ON ON OFF

ON ON

OFF OFF

ON OFF

OFF ---

--- OFF

OFF

Dip-switch N° Dip Stato Funzione
A	1	ON Macchina impostata come pompa di calore
		OFF Macchina impostata come solo freddo
	2	ON Sbrinamento previsto solo per inversione ciclo
		OFF Sbrinamento per iniezione di gas caldo
	3	ON Acqua glicolata: set antigelo modificabile
		OFF Set antigelo (Parametro B) bloccato
	4	ON Controllo resa disabilitato
		OFF Controllo resa abilitato
	5	ON Parzializzazioni di sicurezza disabilitato
		OFF Parzializzazioni di sicurezza abilitate
	6	ON Algoritmo di controllo basso contenuto d'acqua disabilitato
		OFF Algoritmo di controllo basso contenuto d'acqua abilitato
	7	ON Dispositivo controllo pressione di condensazione presente (Accessorio DCP)
		OFF Dispositivo controllo pressione di condensazione assente (Accessorio DCP)
	8	ON Configurazione della scheda per unità ANR (R407C)
		OFF Configurazione della scheda per unità ANL (R410A)
	9	ON Configurazione della scheda per unità inverter
		OFF Configurazione della scheda per unità chiller ON/OFF
	10	ON Configurazione della scheda per unità motocondensante
		OFF Configurazione della scheda per unità chiller
	11	ON Non utilizzato
		OFF Non utilizzato
	12	ON Non utilizzato
		OFF Non utilizzato

Dip-switch	Combinazioni Dip		Funzione
	DIP 1	DIP 2
B	OFF OFF	Impostazioni di fabbrica
	ON OFF	Impostazioni di fabbrica
	ON ON	Impostazioni di fabbrica
	OFF ON	Impostazioni di fabbrica

Tabella riassuntiva allarmi

Le unità prevedono due tipologie nella segnalazione di malfunzionamento:

• Preallarme
• Allarme

La prima tipologia viene indicata dal lampeggio della spia rossa sul display, una successiva pressione del tasto campana permette di visualizzare la lista degli allarmi (con indice e causa indicato nella tabella sottostante). Un preallarme resta tale per 60 secondi, se dopo tale tempo non è sparita la condizione che ha causato il preallarme, quest'ultimo diviene allarme. Gli allarmi vengono visualizzati nella stessa maniera dei preallarmi, tranne che per l'accensione della spia rossa fissa. Prima di riarmare l'unità, si consiglia di contattare il servizio assistenza Per effettuare il riarmo dell'unità è necessario spegnere e riaccendere l'unità con il tasto stand-by.

ATTENZIONE:

I preallarmi possono divenire allarmi nel caso in cui:

• Sia passato un tempo maggiore o uguale a 60 secondi, nella condizione di preallarme.
• Sia stato superato il numero massimo di preallarmi in un'ora (cinque), in tal caso ogni preallarme successivo verrà visualizzato direttamente come allarme, e come tale farà fermare la macchina sino alla risoluzione della sua causa.

Codice Allarme	Codice Preallarme	Cause Note
1 101		Magnetotermico compressore	Questa segnalazione interviene se si apre il contatto relativo all'interruttore magnetotermico a protezione del compressore MTC (Tabella 2, contatto ID1, morsetti M7.1 - M7.2, normalmente chiuso)
		Magnetotermico ventilatore
		Magnetotermico pompa
2 102	Magnetotermico	ventilatore	Questa segnalazione interviene se si apre il contatto relativo all'interruttore magnetotermico a protezione del ventilatore MTV (Tabella 2, contatto ID6, morsetti M7S.3 - M7S.4, normalmente chiuso). Questo codice è visualizzato solo nel caso in cui la scheda è utilizzata come ricambio di schede con SW fino alla versione 3.6.
3 103	Pressostato alta	pressione	Questa segnalazione NON riporta lo stato del pressostato di alta pressione in sé ma del contattore del compressore. Il pressostato di alta pressione agisce direttamente sul contattore del compresse. Se la scheda comanda l'accensione del compressore e il contattore non diventa attivo dopo 3 sec, viene presentato questo segnale. Questo allarme puòanche essere causato da un difetto nel funzionamento del relè di rinvio dal contattore del compresse alla scheda (indicato come RAP negli schemi elettrici). Se durante il funzionamento del compressore il contattore si disattiva viene presentato questo segnale. AP (Tabella 2, contatto ID4, morsetti M7.7 - M7.8, normalmente chiuso)
4 104		Flussostato	Questa segnalazione avviene con l'apertura del contatto relativo al flussostato o al pressostato differenziale, questo allarme non è rilevato per i primi 40" dall'avvio della pompa. La macchina si blocca in allarme quando il numero massimo di interventi flusso-stato permessi (espresso dal parametro set_fabbrica(y): default 5) è superato. Se è attivata la modalità frost protection in standby (e quindianche la pompa)anche lo stato del flussostato viene controllato. FL/PD (Tabella 2, contatto ID2, morsetti M7.3 - M7.4, normalmente chiuso)
		Pressostato differenziale acqua
5 105	Pressostato bassa	pressione	Questa segnalazione interviene quando si apre il contatto relativo al pressostato di bassa pressione (in aspirazione al compressore). BP (Tabella 2, contatto ID5, morsetti M7S.1 - M7S.2)
6 106	Sonda ingresso	acqua assente	Questa segnalazione si verifica quando la sonda ingresso acqua risulta staccata
7 107	Sonda uscita acqua	assente	questa segnalazione si verifica quando la sonda uscita acqua risulta staccata
8 108	Gelo acqua		Questa segnalazione si verifica quando viene raggiunta la soglia antigelo (set_installatore(6) default: 3°C) dalla temperatura dell'acqua in uscita.Si esce dallo stato di preallarme con temperatura dell'acqua in uscita superiore a set_installatore(6) + set_fabbrica(J) (default 3+1=4 °C).L'allarme antigelo è sospeso (nel modo caldo) per un tempo pari a 3' (parametro set_fabbrica(H)) dall'accensione del compressore
9 109	Sonda premente	assente	Questa segnalazione si verifica quando la sonda gas premete risulta assente
10 110	Temperatura gas	premente elevata	questa segnalazione si verifica quando la temperatura rilevata del gas premente (sonda SGP) supera la soglia prevista dal parame-tro (set_fabbrica(6), default 135 °C). Si esce dallo stato di preallar-me con temperatura set_fabbrica(7) (default 135 - 10 = 125 °C)
11 111		Trasduttore pressione mandata compressore assente	Questa segnalazione si verifica quando il trasduttore in mandata del compressore risulta assente e la macchina è impostata come pompa di calore o è impostata la presenza del DCP
12 112	Alta pressione		Questa segnalazione si verifica quando il trasduttore rileva una pressione di mandata superiore alla soglia di parametro set_fabbrica(8) (default: 40 bar). Si esce dallo stato di preallarme con pressione set_fabbrica(8) - set_fabbrica(b) (default 40 - 2 = 38 bar)
13 113	Sonda sbrinamento assente		Questa segnalazione si verifica quando la sonda di sbrinamento è assente e la macchina è impostata come pompa di calore
14 114		Trasduttore pressione aspirazione compressore assente	Questa segnalazione si verifica quando il trasduttore in aspirazione del compressore risulta assente e la macchina è impostata come pompa di calore
15 115	Bassa pressione		Questa segnalazione si verifica quando il trasduttore in mandata del compressore segnala una pressione in aspirazione inferiore alla soglia impostata da parametro set_fabbrica(9) a freddo (default 4 bar), set_fabbrica(A) a caldo (default 2 bar). Si esce dallo stato di preallarme quando la pressione in aspirazione supera la soglia di intervento di set_fabbrica(b) default pari a 2 bar. L'allarme di bassa pressione è sospeso a caldo per un tempo pari a 3' (parametro set_fabbrica(H)) dall'accensione del compressore. Ed è permanentemente sospeso durante l'inversione di ciclo
16 - Bassa resa			Ognigualvolta la macchina viene alimentata il controllo verifica una sola volta il comportamento del compressore mediante la procedura di controllo resa (vedi 8.1), questo controllo è disabilitabile da dip switch
17 117	Magnetotermico pompa		Questa segnalazione interviene se si apre il contatto relativo all'interruttore magnetotermico a protezione della pompa. MTP (tabella 2, contatto ID3, morsetti M7.5 - M7.6, normalmente chiu-so). Questo codice è visualizzato solo nel caso in cui la scheda è utilizzata come ricambio di schede con SW fino alla versione 3.6
18 118	Parzializzazione di alta pressione		Questa segnalazione si verifica ognigualvolta ha luogo una parzializzazione causata dal raggiungimento della soglia di cui al paragrafo 8.5. La macchina si blocca in allarme quando il numero massimo di parzializzazioni permesso (espresso dal parametro set_fabbrica(5): default 5) è superato. Con macchina inverter indica anche una parzializzazione per alto rapporto di compressione
19 119	Parzializzazione di bassa pressione		Questa segnalazione si verifica ognigualvolta ha luogo una parzializzazione di bassa pressione par 8.5, la macchina si blocca in allarme quando il numero massimo di parzializzazioni permesso (espresso dal parametro set_fabbrica(5): default 5) è superato
20 120	Parzializzazione temperatura premente		Questa segnalazione si verifica ognigualvolta ha luogo una parzializzazione di temperatura premente (par. 8.5), la macchina si blocca in allarme quando il numero massimo di parzializzazioni (espresso dal parametro set_fabbrica(5): default 5) permesso è superato
21 121	Errore bemf		Errore nella rilevazione della back emf. Questo errore viene restituito dalla scheda controllo inverter ed è legato a problemi di spunto del compressore (cod. longertek 4 oppure cod. longertek 20)
22 122	Errore di comunicazione interno		La scheda controllo inverter ha problemi interni di comunicazione (cod. longertek 5)
23 123		Sovracorrente	Eccesso di assorbimento di corrente da parte del compressore (cod. longertek 6)
24	124	Assenza di carico	Il compressore non assorbe abbastanza corrente, è possibile che giri a vuoto (cod. longertek 7)
25	125	Tensione errata	La scheda di controllo inverter segnala una errata tensione di bus (cod. longertek 8)
26	126	Errore all'avvio	La scheda di controllo inverter segnala una errata partenza del motore PMSM (cod. longertek 9)
27	127	Errore protezione IPM	Errore sull'IGBT (cod. longertek 12)
28	128	Errore EEPROM	Errore della eeprom sulla scheda di controllo inverter (cod. longertek 13)
29	129	Stallo compressore	Cod. longertek 16
30	130	Comunicazione assente	La scheda controllo inverter non risponde, può essere disalimentata o il cavetto seriale può essere staccato o i segnali A e B invertiti
31	131	PFC Module	Errore del modulo inverter PFC (cod. longertek 23)
32 132		Sovratemperatura aletta di raffreddamento	(cod. APY 1)
33 133	Sovracorrente in accelerazione Errore hardware (cod. APY 2)
34 134	Sovracorrente a velocità costante Errore hardware (cod. APY 3)
35 135	Sovracorrente in decelerazione Errore hardware (cod. APY 4)
36 136	Sottovoltaggio sul DC Bus (cod. APY 5)
37 137	Sovravoltaggio DC Bus (cod. APY 6)
40 140		PFC Converter FaultErrore nel modulo PFC	Errore software (cod. APY 9 )
41 141	Sovracorrente in accelerazione Errore software (cod. APY 10 )
42 142	Sovraccarico (cod. APY 11 )
43 143	Sovracorrente a velocità costante Errore software (cod. APY 12)
44 144	Sovracorrente in decelerazione Errore software (cod. APY 13)
45 145		Compressore non connesso correttamente	(cod. APY 14)
46 146	Assenza di comunicazione (cod. APY 15)
47 147		Errore sensore temperatura aletta di raffreddamento	(cod. APY 16)
51 151	Condizione anomala		Frequenza ridotta da protezione contro sovracorrente o sovratemperatura. (cod. APY 20)
54	-- Valvola inversione di ciclo guasta		La valvola di inversione ciclo potrebbero essere guasta o bloccata. (vedi 8.4)
55 155	Alta temperatura ingresso acqua		La temperatura di ingresso acqua ha superato il valore del parametro set_installatore(H). Probabile presenza caldaia su stesso impianto. Al terzo intervento del preallarme la macchina va in allarme e blocco
-- 156		Inversione di ciclo per alta temperatura del gas premente	Questo preallarme indica l'intervento di uno sbrinamento per inversione di ciclo senza aver rispettato i tempi tra inversioni di ciclo. L'innesco dell'inversione di ciclo è stato causato dal superamento della soglia di parzializzazione per alta temperatura del gas premente set_fabbrica(6)-set_fabbrica(4) = default 130^ . Questo preallarme non causa lo stop del compressore e non presenta un numero limite di interventi
57 157		Errore nella lettura della sonda remota del quadro DHW	Questo preallarme indica un guasto della sonda remota o un problema nella comunicazione con il quadro DHW. L'allarme è attivo solo se il parametro(0)=2 oppure il parametro(8)=4 nel menu con password = 30
58 158		Errore nella lettura della sonda temperatura aria esterna	Questo preallarme indica un guasto della sonda temperatura dell'aria esterna quando è presente il DCP oppure la macchina è una pompa di calore
59 159		Sonda acqua ingresso condensatore assente (SOLO WRL)	Questo preallarme indica un guasto della sonda temperatura dell'acqua in ingresso al condensatore
60 160		Sonda acqua uscita condensatore assente (SOLO WRL)	Questo preallarme indica un guasto della sonda temperatura dell'acqua in uscita al condensatore
61 161		Sovracorrente Inverter	Carel
62 162	Sovraccarico Motore compressore Inverter		Carel
63 163		Sovratensione Inverter	Carel
64 164		Sottotensione Inverter	Carel
65 165	Sovratemperatura drive Inverter		Carel
66 166	Sottotemperatura drive Inverter		Carel
67 167	Sovracorrente Hardware Inverter		Carel
68 168	Sovratemperatura compressore Inverter		Carel
69 169		Riservato Inverter	Carel
70 170		Errore CPU Inverter	Carel
71 171		Parametri default Inverter	Carel
72 172		DC bus ripple Inverter Carel
73 173		Comunicazione tra inverter e uPC assente	Inverter Carel
74 174	Guasto sensore temperatura drive Inverter Carel
75 175	Autoconfigurazione fallita Inverter Carel
76 176	Drive inverter disabilitato Inverter Carel
77 177	Errore fasi motore Inverter Carel
78 178		Ventola di raffreddamento Inverter guasta	Inverter Carel
79 179	Speed fault Inverter Carel
80 180	PFC fault		Allarme che si verifica con PFC abilitato mentre il bus DC è molto basso
81 181	PFC overload trip		Questo allarme non sarà più presente nelle nuove versioni di firmware
82 182	Input voltage error		Quando l'alimentazione scende sotto i 170 V con motore in moto
83	183	Errore inverter generico	Inverter Carel, indirizzo modbus carel 213
84 184	Sonda B1 guasta (uPC)	Controllare cablaggio
85 185	Sonda B2 guasta (uPC)	Controllare cablaggio
86 186	Sonda B3 guasta (uPC)	Controllare cablaggio
87 187	Sonda B4 guasta (uPC)	Controllare cablaggio
88 188	Sonda B5 guasta (uPC)	Controllare cablaggio
89 189	Sonda B6 guasta (uPC)	Controllare cablaggio
90 190	Sonda B7 guasta (uPC)	Controllare cablaggio
91 191	Allarme alta pressione (uPC)	Controllare cablaggio
92 192	Allarme bassa pressione (uPC)	Controllare cablaggio
93 193		Allarme alta temperatura gas premente (uPC)	Controllare cablaggio
94 194		Differenziale di pressione inferiore a quello specificato (uPC)	Controllare cablaggio
95 195		Avviamento fallito compressore (uPC)	Controllare cablaggio
96 196		Allarme Superamento tempo oltre i limiti operativi (uPC)	Controllare cablaggio
97 197	Allarme basso Super Heat (uPC)	Controllare cablaggio
98 198		Allarme MOP (uPC)	Controllare cablaggio
99 199		Allarme bassa temperatura di aspirazione (uPC)	Controllare cablaggio
200	300	Allarme EVD EVO: Evotunes alarm (uPC)	Controllare cablaggio
201	301	Allarme EVD EVO regulation alarm (uPC)	Controllare cablaggio
202	302	Allarme EVD EVO system alarms probe errors (uPC)	Controllare cablaggio
203	303	Riservato . (uPC)	Controllare cablaggio
204	304	Comunicazione tra inverter e uPC assente. (Errore uPC)	Controllare cablaggio
205	305	Inverter non compatibile con il compressore selezionato (uPC)	Controllare cablaggio
206	306	Delta P maggiore del permesso allo start up (uPC)	Controllare cablaggio
207	307	Bassa pressione limite	Unità scarica

ATTENZIONE:

Si ricorda che i preallarmi sono a riarmo automatico, mentre gli allarmi sono a riarmo manuale.

Dalla versione software 3.9.0 è stato introdotto il reset degli allarmi tramite contatto remoto di ON/OFF se abilitato.

Da posizione on, se passa in off e ritorna in on entro 5 secondi resetta gli allarmi; tramite il contatto ON/OFF è possibile eseguire al massimo 3 reset ogni ora.

Prima bisogna resettare gli allarmi con tasto "R".

In caso di mancanza di tensione vengono resettati gli allarmi.

MODUCONTROL

SERIAL NUMBER

Si ricorda che i preallarmi sono a riarmo automatico, mentre gli allarmi sono a riarmo manuale.

Dalla versione software 3.9.0 è stato introdotto il reset degli allarmi tramite contatto remoto di ON/OFF se abilitato.

Da posizione on, se passa in off e ritorna in on entro 5 secondi resetta gli allarmi; tramite il contatto ON/OFF è possibile eseguire al massimo 3 reset ogni ora.

Prima bisogna resettare gli allarmi con tasto "R".

In caso di mancanza di tensione vengono resettati gli allarmi.

MODUCONTROL

NUMÉRO DE SÉRIE

DÉCLARATION

DE CONFORMITÉ CE

Tabella configurazione DIP-SWITCH 176

Tabella configurazione DIP-SWITCH

Oltre ai parametri inseribili da pannello, le unità sono dotate di una serie di dip-switch, tramite i quali gestire alcune opzioni e funzionalità della macchina. Si ricorda che alcune delle opzioni gestibili dal pannello sono vincolate ad uno specifici co settaggio di alcuni dip-switch.

Dip-switch (B) DIP 123456789 Dip-switch (A)

12345678910112 ON OP

Configuraciones por defecto DIP-SWITCH MODUCONTROL

Unidades

DIP-SWITCH (A)

DIP-SWITCH (B)

1

2

3

4

5

6

7

8

9

1

0

1

1

1

ANL OFF OFF

OFF OFF

ON OFF

OFF OFF

OFF OFF

---

--- OFF

OFF

ANL H ON OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

---

--- OFF

OFF

ANL C ON OFF

OFF OFF

OFF OFF

OFF OFF

OFF ON

---

--- OFF

OFF

ANL A/Q ON OFF

OFF OFF

ON ON ON

OFF OFF

OFF OFF

---

--- OFF

OFF

ANL HA/HQ ON

OFF OFF

ON OFF

ON OFF

OFF OFF

OFF

---

--- OFF

OFF

ANL Z/Y

ON OFF

ON OFF

OFF OFF

OFF OFF

OFF OFF

---

--- OFF

OFF

ANLI H

ON OFF

OFF OFF

OFF OFF

OFF OFF

ON OFF

---

--- ON

OFF

ANR H

ON OFF

OFF OFF

OFF OFF

OFF OFF

OFF OFF

---

--- OFF

OFF

ANR HA/HK ON

ON OFF

OFF ON OFF

ON OFF

ON OFF

OFF ---

---

OFF OFF

ANR HP

ON OFF

OFF OFF

OFF OFF

ON OFF

OFF OFF

---

--- OFF

OFF

ANF H ON ON

OFF OFF

ON OFF

OFF ON

OFF OFF

---

--- OFF

OFF

ANF HA/HK/HJ

ON ON

OFF ON

ON ON

OFF ON

OFF ---

--- OFF

OFF

ANF HP

ON ON

OFF OFF

ON OFF

ON ON

OFF OFF

---

--- OFF

OFF

ANK

ON ON

OFF OFF

ON OFF

OFF OFF

OFF OFF

---

--- OFF

OFF

ANK Z/Y

ON ON

ON OFF

OFF OFF

OFF OFF

OFF OFF

---

--- OFF

OFF

ANK A

ON ON

OFF ON

ON ON

OFF OFF

OFF OFF

---

--- OFF

OFF

SRP

ON ON

OFF ON

ON OFF

OFF ON

OFF OFF

---

--- OFF

OFF

I dati tecnici riportati nella presente documentazione non sono impegnativi.
