Tipo de producto	Sistema de navegación GPS con receptor de radio FM/AM/DAB
Marca	Pioneer
Modelo	AVIC-F9880DAB
Dimensiones (L x A x P)	178 mm x 100 mm x 165 mm
Peso	2,5 kg
Alimentación	12 V CC (batería del vehículo)
Fusible	10 A
Consumo máximo	10 A
Pantalla	Pantalla LCD color, tamaño no especificado (aproximadamente 7 pulgadas)
Funciones principales	Navegación GPS, radio FM/AM/DAB, reproductor de audio/vídeo, Apple CarPlay, Android Auto, compatibilidad con iPod/iPhone/Android, cámara de marcha atrás, Bluetooth, controles en el volante
Entradas	2 puertos USB, 1 entrada HDMI, 1 entrada AUX (mini jack), 1 entrada de video RCA, 1 entrada RGB, 1 entrada para antena GPS, 1 entrada para antena DAB, 1 entrada para cámara de marcha atrás
Salidas	Salidas de audio delanteras/traseras (RCA), salida de video trasera (RCA), salida para subwoofer
Conectividad inalámbrica	Bluetooth integrado (llamadas manos libres, transmisión de audio)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes ni productos abrasivos.
Seguridad	Detección del freno de mano (cable verde claro), detección de velocidad (cable rosa), detección de marcha atrás (cable violeta/blanco). Se recomienda instalación profesional.
Piezas de repuesto y reparabilidad	Contacte a un distribuidor autorizado de Pioneer para piezas de repuesto y reparaciones.
Información general	Manual de instalación incluido (204 páginas). Manual de usuario separado. Varios idiomas disponibles.

Preguntas frecuentes - AVICF9880DAB PIONEER

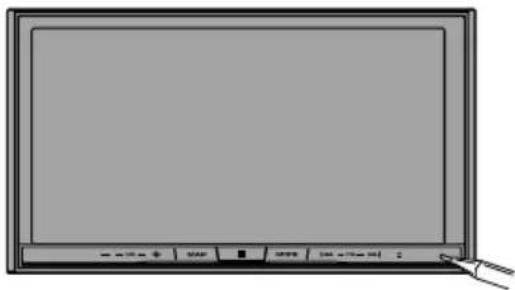

¿Cómo restablecer el Pioneer AVIC-F9880DAB?

Presione el botón RESET con un objeto puntiagudo (bolígrafo). Esto restablece los ajustes de fábrica, pero algunos contenidos guardados no se borran.

¿Qué tipos de smartphones son compatibles con este sistema?

Es compatible con iPhone (a través de USB, HDMI o RGB) y Android (a través de USB, HDMI o MHL). Admite Apple CarPlay y Android Auto.

¿Cómo conectar una cámara de marcha atrás?

Conecte la cámara a la entrada BC IN (marrón) y el cable violeta/blanco a la señal de marcha atrás. Asegúrese de que el ajuste 'Cámara de marcha atrás' esté en 'Act' en el menú.

¿Puedo ver videos en la pantalla mientras conduzco?

No, por seguridad, la reproducción de video está desactivada cuando el vehículo está en movimiento, excepto para la navegación. El freno de mano debe estar accionado para desbloquear algunas funciones.

¿Cómo instalar la antena GPS?

Fije la placa metálica en una superficie plana (tablero de instrumentos o luneta trasera) con cinta adhesiva de doble cara, luego pegue la antena GPS sobre la placa. No corte el cable de la antena.

¿Qué tipo de fusible usar?

Use un fusible de 10 A de tipo estándar. Nunca reemplace con un fusible de diferente amperaje.

El sistema no capta satélites GPS, ¿qué hacer?

Verifique que la antena GPS esté correctamente instalada, orientada hacia un vidrio y sin obstrucciones. Se debe usar la placa metálica si se instala en el interior. Asegúrese de que el cable no esté dañado.

¿Cómo conectar un amplificador externo?

Use las salidas RCA FRONT OUTPUT y REAR OUTPUT para conectar el amplificador. El cable azul/blanco sirve como control remoto para el amplificador.

¿Puedo usar este producto en un vehículo sin posición ACC?

No, este producto requiere una posición ACC (accesorio) en el interruptor de encendido para funcionar correctamente.

¿Dónde encontrar el manual de usuario completo?

El manual de instalación está incluido. El manual de usuario está disponible para descargar en el sitio web de Pioneer o en notice-facile.com. Contacte al soporte para una versión impresa.

MANUAL DE USUARIO AVICF9880DAB PIONEER

SISTEMADENAVEGACIÓNNAV

NAVIGATIONS-/AV-SYSTEM

AVNAVIGATIESYSTEEM

AVIC-F88DAB AVIC-F80DAB AVIC-F980DAB AVIC-F980BT AVIC-F9880DAB AVIC-F9880BT

01 Precautions

Yournewproductandthismanual3 Importantsafeguards3

02 Connection

1Insérezlefildumicrophonedansla fente.

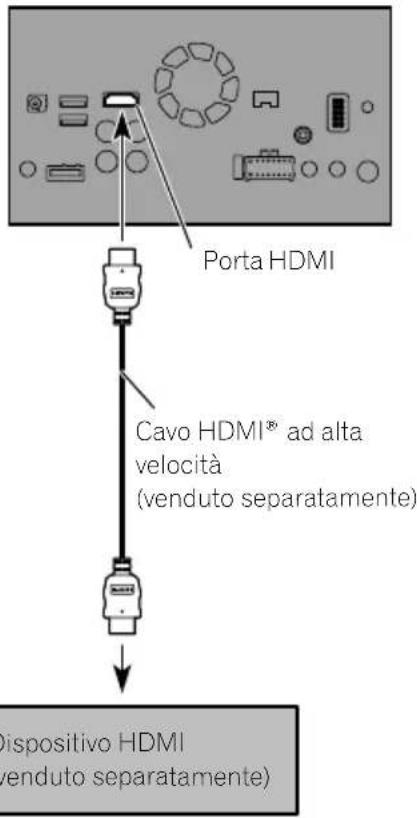

Collegamentodiun dispositivoHDMI

F88DAB

Questo prodotto

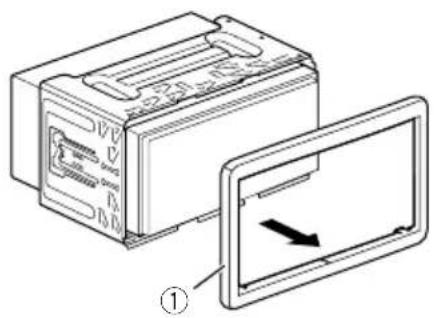

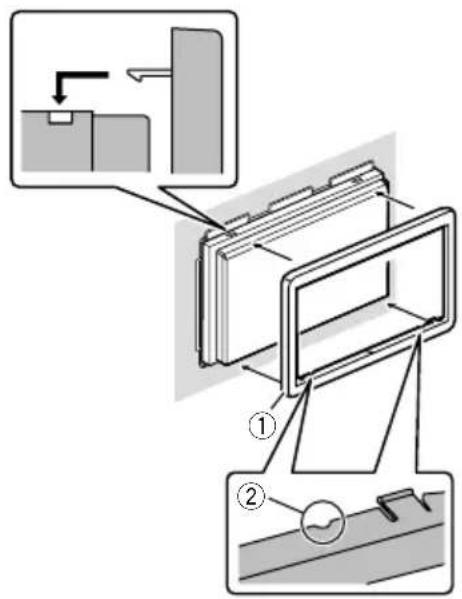

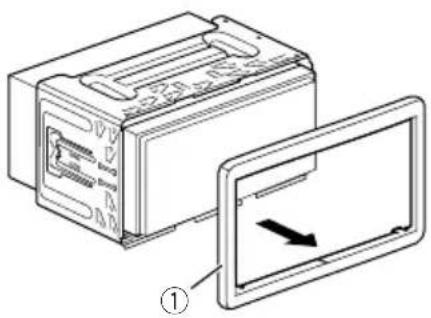

1Rimuoverelacornicedifinitura.

Perrimuoverelacornicedifinituraoccorretirarneversol'esternolepartisuperioreeinferiore.

4Fissarelacornicedifinitura.

①Cornicedifinitura
②Scanalatura

Fissarelacornicedifinituraconillatoche presentalascanalaturaversoilbasso.

Sunuevoproductoyestemanual102

Precaucionesimportantes103

02 Conexión

Precaucionesantesdeconectarel sistema104

Antesdeinstalaresteproducto104

Paraimpedirdaños105

-Avisoparaelcableconductorazul/ blanco105

Piezassuministradas106

Conexióndelcabledealimentación(1)108

Conexióndelcabledealimentación(2)110

Conexióndelsistema112

Conexiónalamplificadordepotenciaquese vendeporseparado113

ConexiónmanualdeuniPod/iPhoneoun dispositivoAndroid114

Colocacióndeetiquetasdeidentificaciónen loscablesUSB115

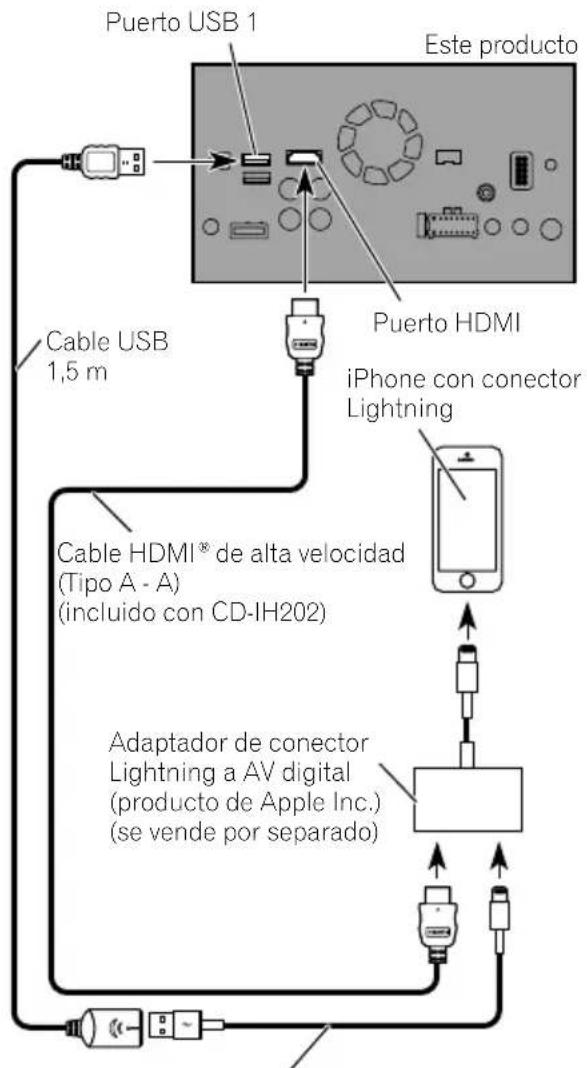

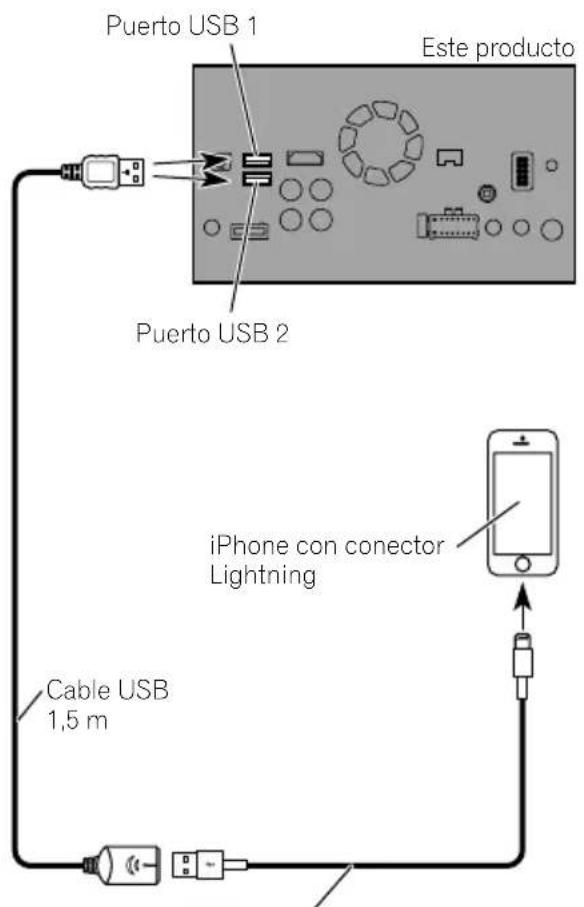

ConexióndeuniPhoneconconector Lightning115

-ConexiónmedianteelpuertoUSB (iPhone)115

-ConexiónmedianteelpuertoHDMI (iPhone)116

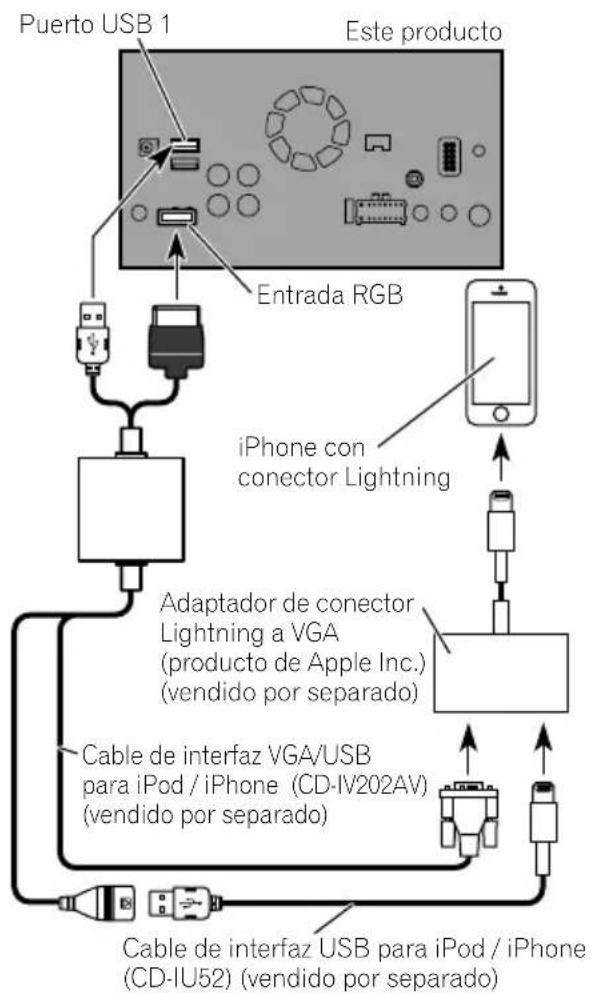

-ConexiónmedianelaentradaRGB (iPhone)116

ConexióndeuniPhoneconconectorde30 clavijas117

-ConexiónmediantelaentradaAUX (iPhone)117

-ConexiónmedianelaentradaRGB (iPhone)118

ConexióndedispositivosAndroid™ 118

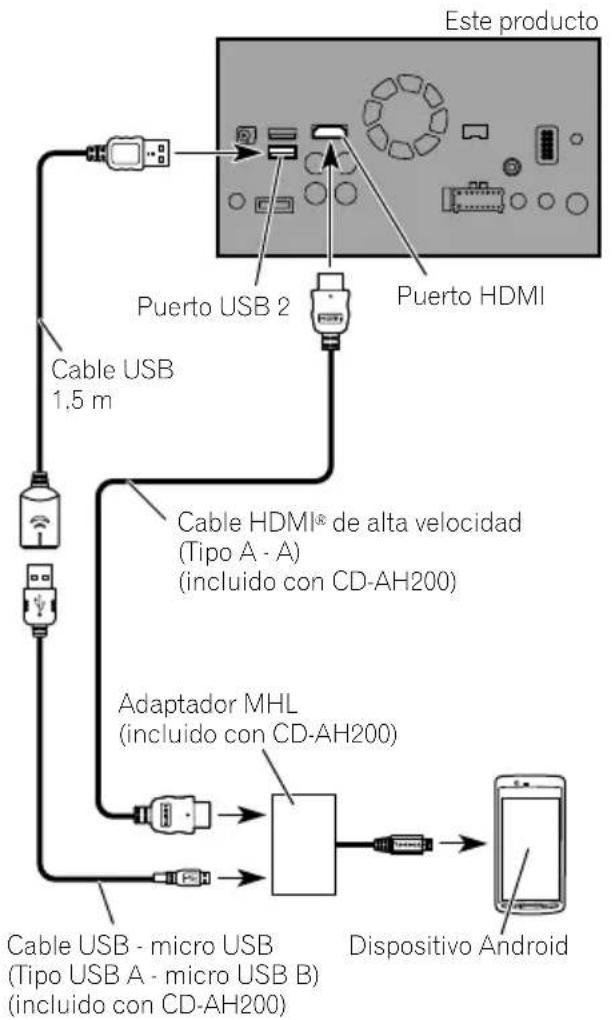

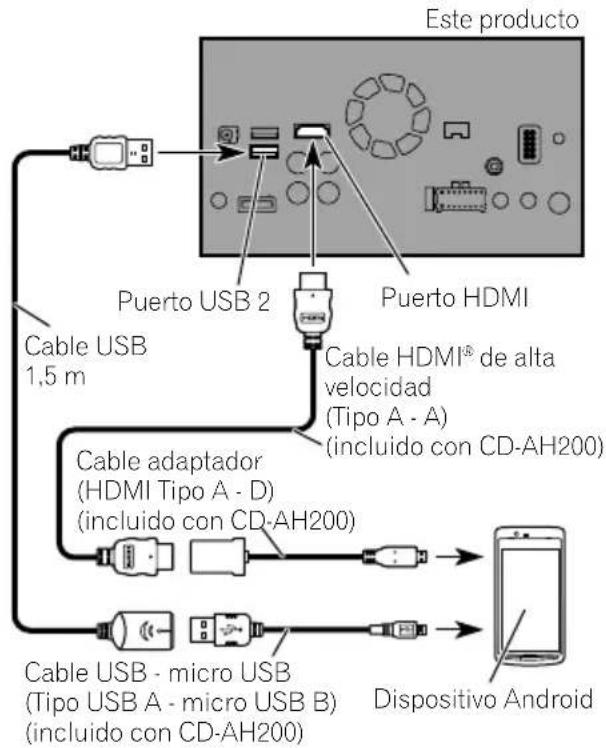

-ConexiónmedianteelpuertoHDMI (dispositivoAndroid)118

-ConexiónmedianteelpuertoMHL (dispositivoAndroid)119

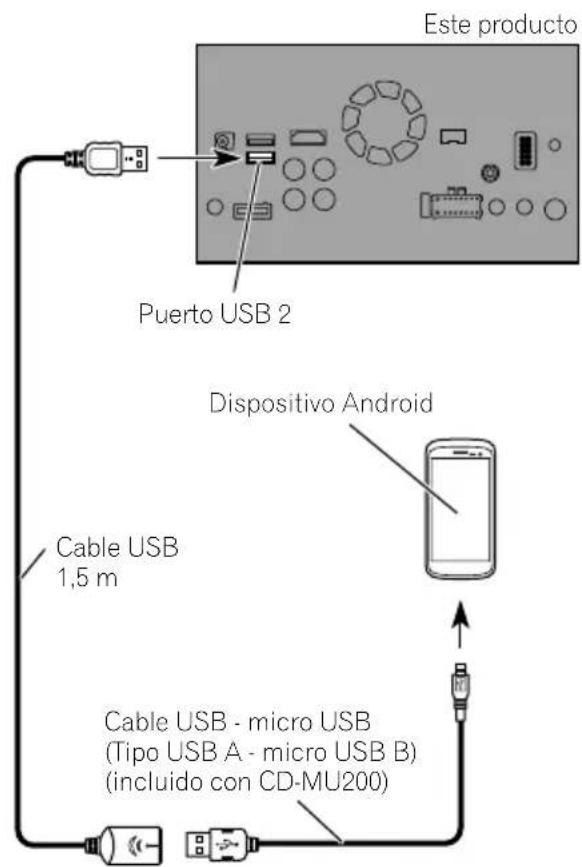

ConexiónmedianteelpuertoUSB (dispositivoAndroid)119

FijacióndelcableHDMI ^® dealta velocidad120

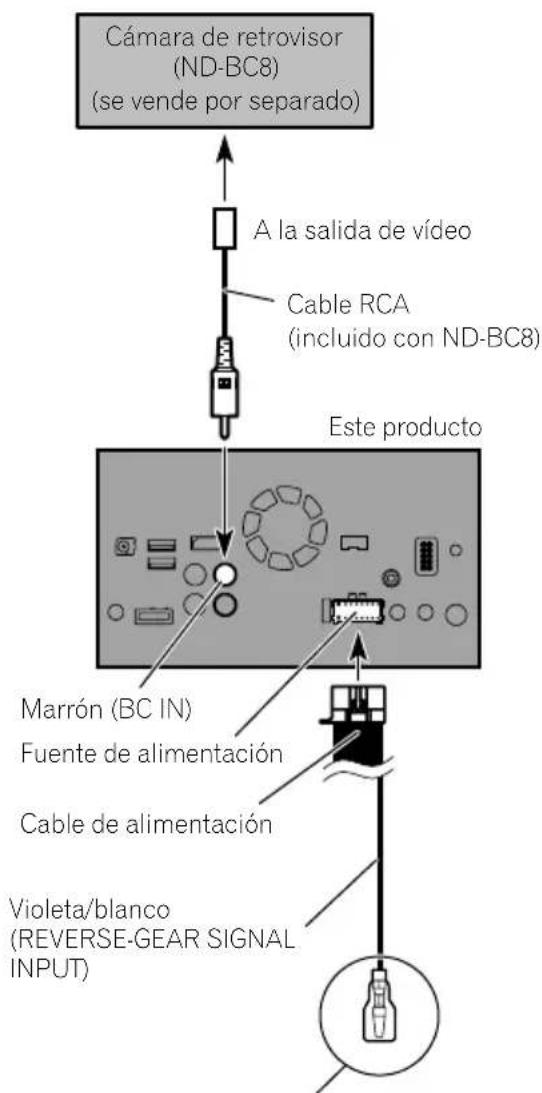

Conexióndeunacámaraderetrovisor120

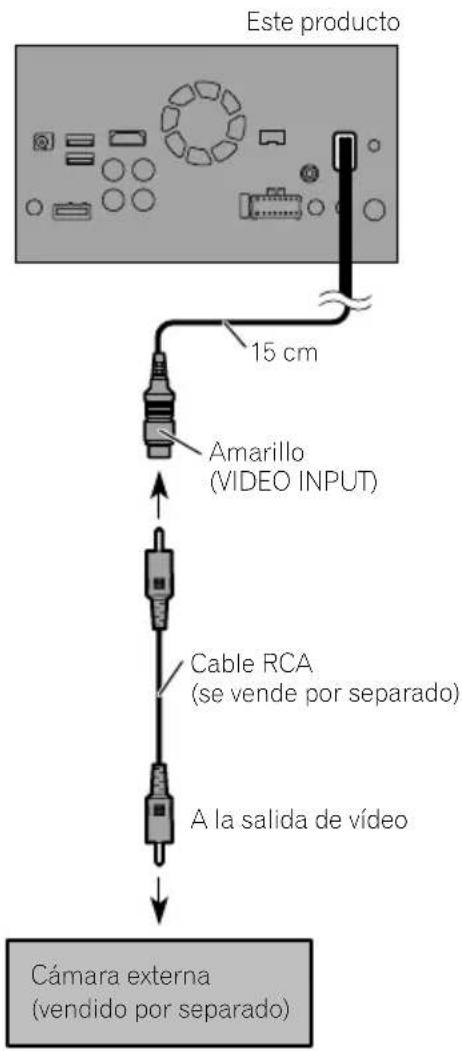

Conexióndelcomponentedevídeo externo121

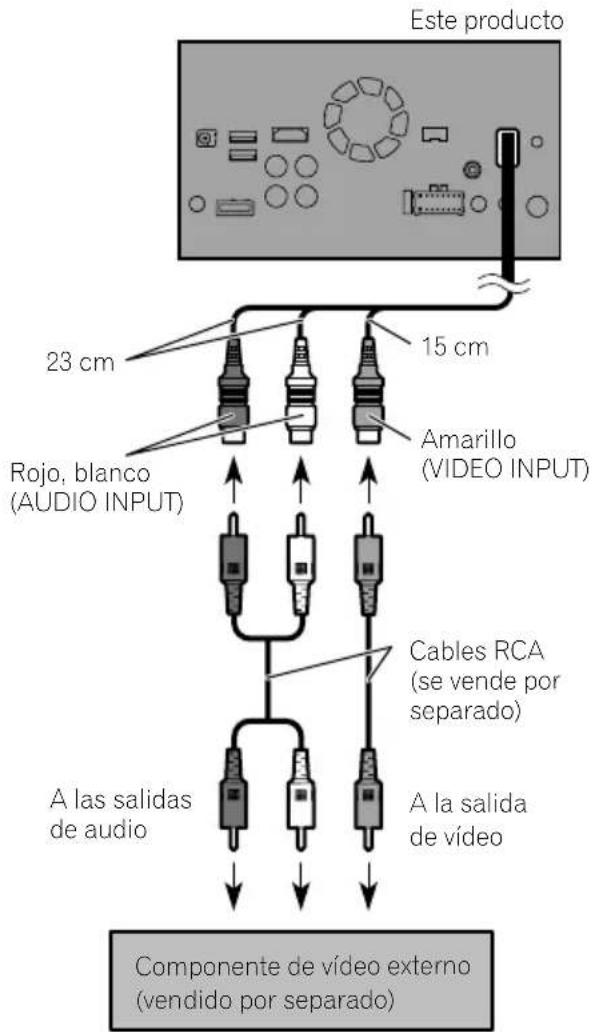

-UtilizacióndelaentradaAV121

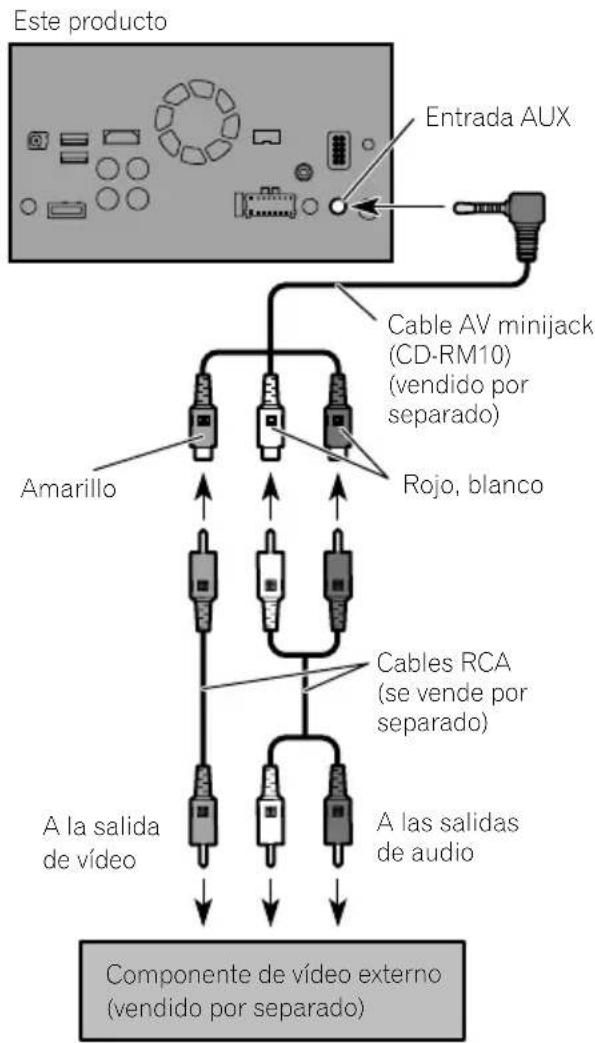

-Utilización de una entrada AUX 122

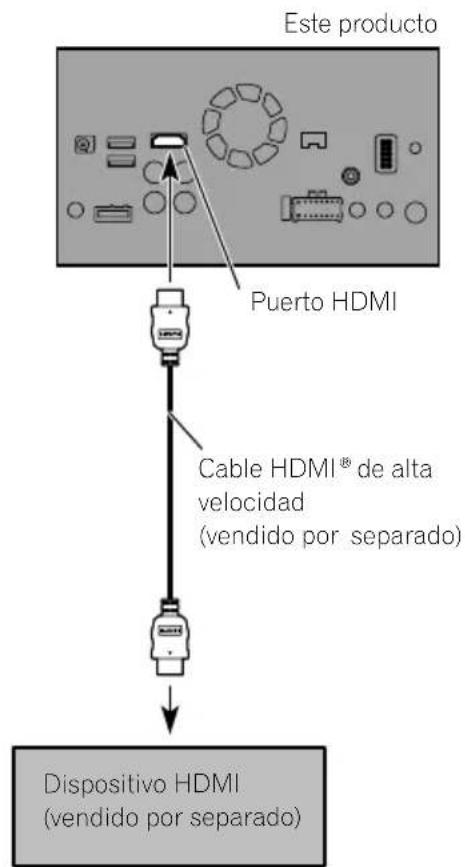

ConexióndeundispositivoHDMI123

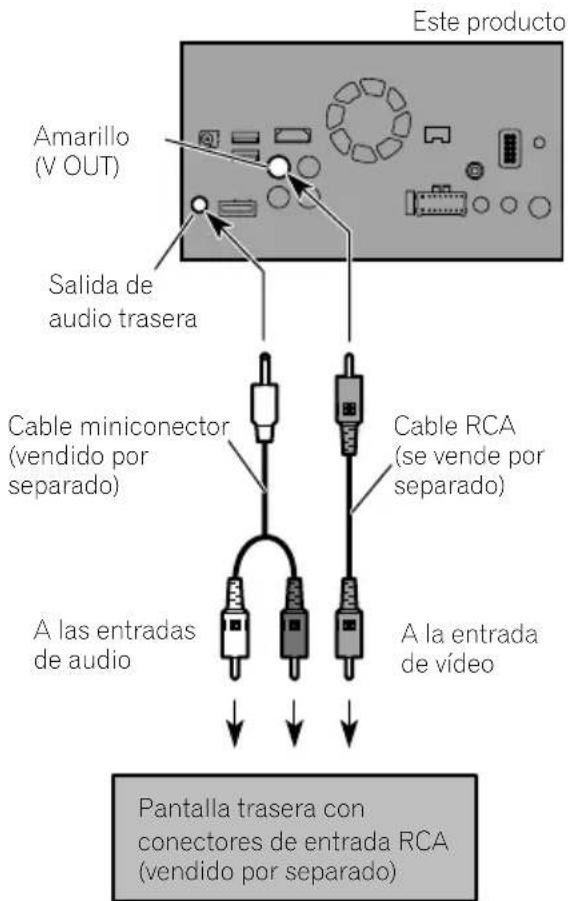

Conexióndelapantallatrasera124

-Usodeunapantallatraseraconectada alasalidadevídeotrasera124

03 Instalación

Precaucionesantesdelainstalación125

Paraimpedirqueseproduzcan interferenciaselectromagnéticas125

Antesdelainstalación126

-ParausuariosdeAVIC-F88DAByAVIC-F80DAB126

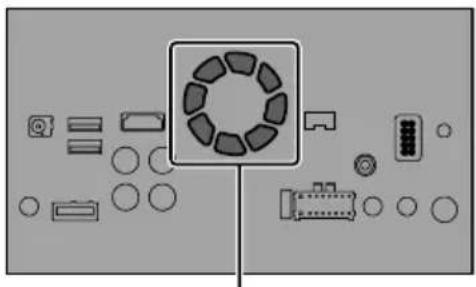

Instalacióndeesteproducto126

-Notasacercadelainstalación126

-Piezassuministradas127

—Antesdeinstalaresteproducto128

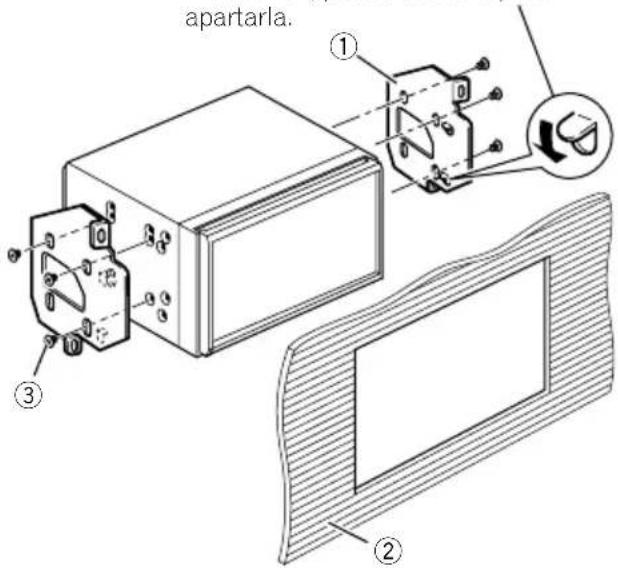

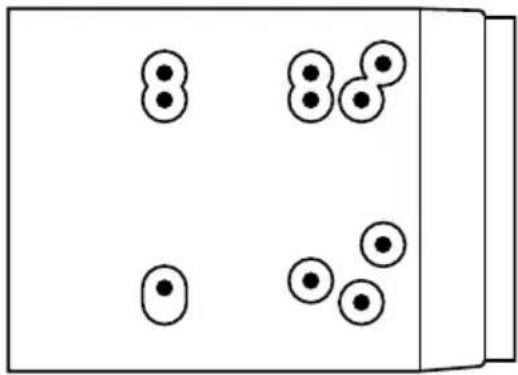

-Instalaciónutilizandolosorificiosde tornillodellateraldeeste producto129

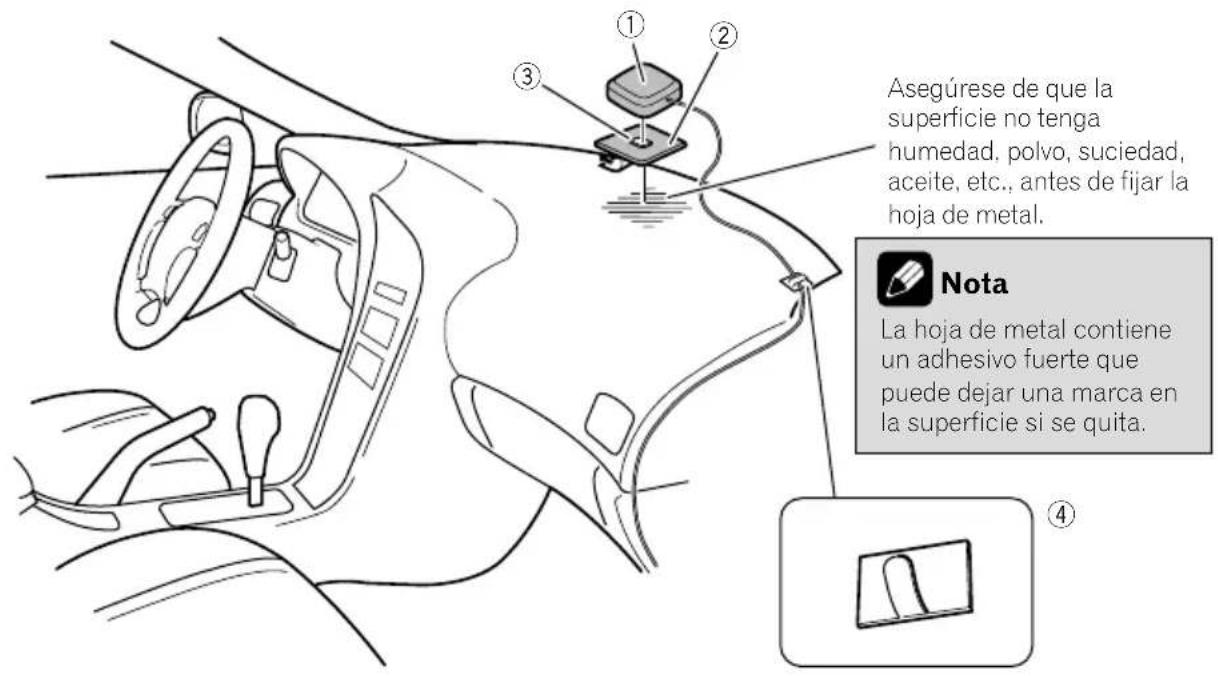

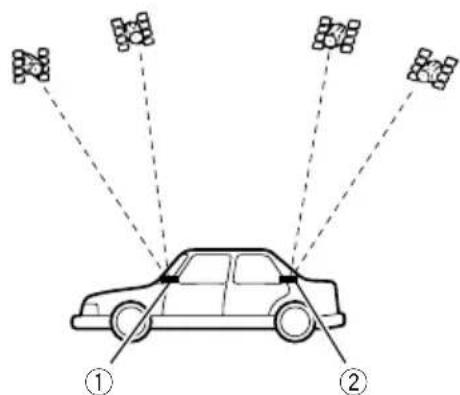

InstalacióndelaantenaGPS130

-Notasacercadelainstalación130

—Cuandoinstalelaantenaenelinterior delvehículo(eneltablerode instrumentosoenlabandeja trasera)131

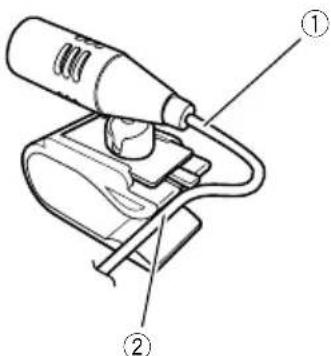

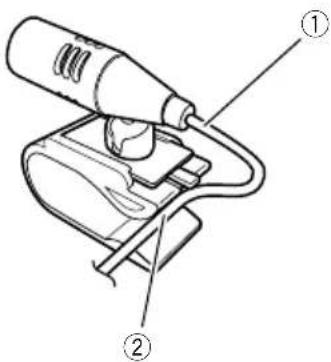

Instalacióndelmicrófono132

-Piezassuministradas132

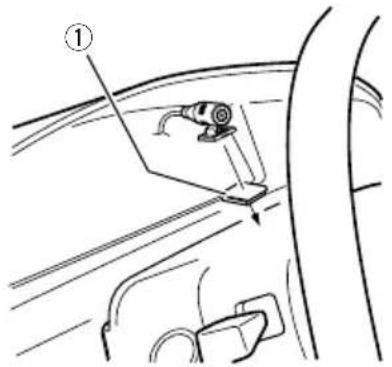

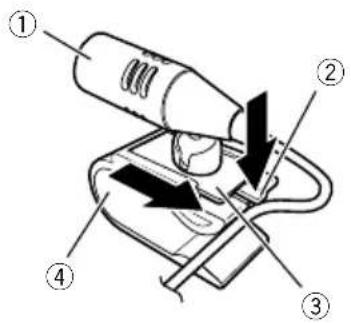

-Instalaciónenlacolumnade dirección133

-Ajustedelángulodelmicrófono133

04 Despuésdelainstalación

Despuésdeinstalaresteproducto134

Sunuevoproductoyeste manual

• Lasfuncionesdenavegacióndeestepro- ducto(ylaopcióndecámaraderetrovisor, sidisponedeella)estánpensadasúnica- menteparaayudarleenlaconducciónde suvehículo.Bajoningúnconceptodeben considerarsecomounsustitutodesuaten- ción,buenjuicioycuidadodurantelacon- ducción.
• Nuncautiliceesteproductoparaguiarse hastahospitales,comisaríasdepolicíao instalacionesparecidassiseproduceuna emergencia.Entalcaso,llamealnúmero deemergenciascorrespondiente.
• Noutiliceel producto, lasaplicaciones ni laopcióndecámaraderetrovisor (sidisponedeella) si hacerlopuededistraerleeimpedirlequeconduzcademanerasegura. Cumplasiemprelasnormasdeseguridad relativasalaconducciónyrespetetodas lasregulaciones detráfico existentes. Si tiene problemasalahoradeutilizareste productooleerlapantalla, aparqueelve-hículoenunlugarseguroypongaelfreno demanoantesderealizarlosajustesnecarios.
• Estemanualexplicacómoinstalarestepro- ductoensuvehículo.Elfuncionamiento delmismoseexplicaenotrosmanuales.
• Noinstaleesteproductoenunlugarque pueda(i)impedirlavisióndelconductor, (ii)afectaralrendimientodecualquierotrosistemadelvehículoofuncióndeseguridad,comolosairbags,losbotonesdelas lucesdeadvertencia,o(iii)impedirquese puedaconducirdeformasegura.Enalgunoscasos,esposiblequenopuedainstalarseesteproductodebidoaltipode vehículoolaformadelinteriordelve-hículo.
• Losiconosdelmodeloquesemuestranen estemanualindicanqueladrescripción estádestinadaalosmodelosindicadospor losiconos.

Sisemuestra el siguiente icono, l adescripciones válidasoloparael modeloquese muestra. p.ej.

F88DAB

- Elsímbolográficocolocadoenel productosignificacorrientecontinua.

Precaucionesimportantes

ADVERTENCIA

Pioneeraconsejaquenorealiceustedmismo lainstalacióndelproducto.Esteproductose hadiseñadoparaquesuinstalaciónlarealice únicamenteuninstaladorprofesional.Recomendamosquesóloelpersonaldeservicio autorizadodePioneer,quecuentaconformacionespecializadayexperienciaenelcampo delaelectrónicamóvil,instaleyconfigure esteproducto.NUNCAEFECTÚEELMANTENIMIENTODEESTEPRODUCTOUSTED MISMO.Lainstalaciónoelmantenimiento delproductoydeloscablesdeconexiónasociadospuedeexponerlealriesgodeunades-cargaeléctricauotrospeligrosypuede ocasionardañosenelproductoquenocubre lagarantía.

• Leacompletaydetenidamenteestemanual antesdeinstalaresteproducto.
- Guardeestemanualalalcancedelamano parautilizarlocomoreferenciaenelfuturo.
- Pongamuchaatenciónatodaslasadvertenciasdeestemanualysigacuidadosamentelasinstrucciones.
- Endeterminadascircunstancias,esposiblequeesteproductomuestrelaposición desuvehículo,ladistanciadelosobjetos queaparecenenlapantallaylasdireccionesdelabrújuladeunmodoimpreciso. Asimismo,elsistematieneciertaslimitaciones,incluidalaincapacidaddeidentificarcallesdeunsolosentido, restriccionesdetráficotemporalesyzonas deconducciónposiblementeinseguras. Empleesupropiocriterioenvistadelas condicionesrealesdeconducción.

- Aligualqueconcualquierotroaccesorio delinterior, el productonuncadeberádis-traerleniponerenpeligrolaconducción seguradesu vehículo, yaquepodríanproducirselesionesgravesoinclusolamuerte. Siencuentradificultadesalutilizarel sistemaoalleerlapantalla, realicelos

ajustesnecesariosconelvehículoestacionadoenunlugarseguro.

• Recuerdeponersesiempreelcinturónde seguridadcuandoconduzcasuvehículo. Enelcasodesufrirunaccidente,suslesionespuedensermuchomásgravessino tienebienpuestoelcinturóndeseguridad.
• Algunasleyesnacionalesogubernamentalespuedenprohibirolimitarlaubicacióny elusodeesteproductoensuvehículo. Cumplacontodaslasleyesynormativas aplicablesencuantoaluso, lainstalacióny elfuncionamiento deesteproducto.

Precaucionesantesde conectarelsistema

ADVERTENCIA

Notratedeforzarnidesactivarelsistemade interbloqueodelfrenodemanoqueestáactivadoparasuprotección.Sitratadeforzarloo desactivarlo,podríanproducirselesiones gravesoinclusolamuerte.

PRECAUCIÓN

• Sidecideefectuarlainstalaciónusted mismoycuentaconformacionespecializadayexperienciaenlainstalacióndesistemaselectrónicosmóviles, sigacon cuidadotodoslospasosdescritosenel manualdeinstalación.
• Aseguretodoelcableadoconabrazaderas decablesocintaparausoseléctricos. No permitaqueelcableadopeladopermanezcadescubierto.
• Noenchufedirectamenteelcableamarillo deesteproductoalabateríadelvehículo. Silohace, puedequelavibracióndel motoracabeprovocandounproblemarelacionadoconelaislamientoenelpunto pordondeelcablecruzadelcompartimientodelpasajeroalcompartimiento delmotor.Siserompeelaislamientodel cableamarillocomoresultadodelcontactoconpartesmetálicas,puedeproducirse uncortocircuitoygenerarportantounpeligroconsiderable.
• Esextremadamentepeligrosoqueloscablesseenrollenenlacolumnadedirecciónoenlapalancadecambios.
  Asegúresedeinstalaresteproducto,los cablesyloshilosdetalmaneraquenodificultennientorpezcanlaconducción.

• Asegúresedequeloscablesyloshilosno afectenalaspiezasmóvilesdelvehículo niquedenatrapadosenlasmismas,especialmenteelvolante,lapalancadecambios,elfrenodemano,losasientos deslizantes,laspuertasocualquiercontroldelvehículo.

• Noenrutecablesquevayanaestarsometidosaaltastemperaturas.Sisecalienta elaislamiento,loscablespuedenresultar dañadosy,comoconsecuencia,puede producirseuncortocircuitoounaaveríay elproductopuedesufrirundeterioropermanente.

• NocorteelcabledelaantenaGPSpara reducirsulongitudniutiliceunaextensiónparaalargarlo.Laalteracióndelcable delaantenapuedecausaruncortocircuito ounerrordefuncionamiento.
• Noacorteningúncable.Enelcasodeque lohaga,elcircuitodeprotección(elportafusibles,laresistenciadefusibleoelfiltro,etc.)puedequenofuncione correctamente.
• Nuncasuministrealimentaciónaotros productoselectrónicoscortandoelaislamientodelcabledealimentacióndelproductoytomandocorrientedeél.La capacidadnominaldelcableseexcederá ycausarárecalentamiento.

Antesdeinstalareste producto

• Utiliceesteproductosolamenteconuna bateríade12voltiosypuestaatierranegativa.Delocontrario,podráocasionarunincendioounfallodefuncionamiento.

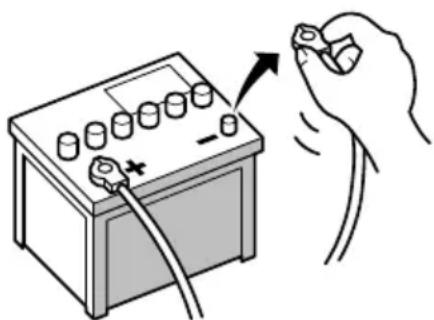

• Paraevitarcortocircuitosenelsistema eléctrico, asegúresededesconectarel cabledelabatería(–)antesdelainstalación.

• Utilicealtavocesconcapacidadsuperiora 50W(potenciadeentradamáxima)y entre 4Ω y 8Ω (valor de impedancia). No utilice altavoces de 1Ω a 3Ω para este producto.
• Elcablenegroesdeconexiónatierra.Conecteestecableaunatomadetierradistintadeproductosdealtatensión,como porejemplo,amplificadoresdepotencia. Noconecteatierramásdeuncomponentejuntoconlaconexiónatierradeotro componente.Porejemplo,debeconectar atierraporseparadocualquierunidad de amplificadoryesteproducto.Laconexión conjuntaatierradeunoyotropuedeoccasionarunincendioy/odañarlosproductossisedesprendelaconexiónatierrade cadaunodeellos.

• Alsustituirelfusible,asegúresedeutilizarexclusivamenteunfusibledelrégimen nominaldescritoenesteproducto.

• Cuandodesconecteunconector, tiredel propioconector. Notiredelcableporque podríasacarlodelconector.

• Nosepuedeinstalaresteproductoenun vehículosinlaposiciónACC(accesorio) enelinterruptordeencendido.

PosiciónACCSinposiciónACC

• Paraevitarcortocircuitos, cubraelconductordesconectadoconcintaaislante. Esespecialmenteimportanteaislartodoslos cablesdealtavozquenoseusen, yaquesi noserecubrenpuedenllegaraprovocar uncortocircuito.

• Acoplelosconectoresdeuncolordeterminadoalpuertocorrespondientedelmismo color,esdecir,elconectorazulalpuerto azul,elconectornegroalpuertonegro,etc.

• Consulteelmanualdelpropietarioparaobtenerinformaciónsobrelaconexióndel amplificadordepotenciaydeotrasunidadesy, acontinuación, realicelasconexionesenconsecuencia.

• DadoqueseutilizaunúnicocircuitoBPTL, noconecteatierradirectamenteellado delcabledelaltavozoconecteellado de laotrapartedelcabledelaltavozdeforma conjunta. Asegúresedeconectarellado delcabledelaltavozallado delcabledel altavozenesteproducto.

Avisoparaelcableconductor azul/blanco

Importante

Cuandoesteproductoseencuentraenelmodo "PowerOFF",laseñaldecontroltambiénsedesactiva.Cuandosecancelaelmodo"Power OFF",seemitedenuevolaseñaldecontrolyla antenaseextiendeconlafuncióndeantena automática(siseestáutilizandolaantena). Tengacuidadodequelaantenaextendidano contacteconningúnobstáculo.

- Alconectarelinterruptordeencendido (ACCON),seenvíaunaseñaldecontrol porelcableazul/blanco.Conécteloalterminaldecontrolremotodelsistemaexternodeamplificadoresdepotencia,al terminaldecontrolderelédelaantena automática,oalterminaldecontroldepotenciadelamplificadordeantena(máx. 300mA12Vcc).Laseñaldecontrolse envíaporelcableazul/blanco,aunque la fuente deaudioestédesconectada.

• Asegúresedenoutilizarestecableconductorcomoelcableconductordelsuministro deenergíaparalosamplificadoresdepotenciaexternos. Talconexiónpodríacausar undrenajeexcesivodecorrienteyunfallo defuncionamiento.
• Asegúresedenoutilizarestecableconductorcomoelcableconductordelsuministro deenergíaparalaantenaautomáticaoel amplificadordeantena.Talconexiónpodría causarundrenajeexcesivodecorrientey unfallodefuncionamiento.

Piezassuministradas

Este producto Cable dealimentación

EtiquetasdeidentificacióndelcableUSB

CableUSB (2piezas)

Presilladesujeción*1Cabledeconversión parabusdelve hículo*2

HojametálicaAbrazadera(3piezas)

Cintadedoblecara

Notas

• (*1)EstaspiezassesuministranconAVIC-F88DAB.
• (*2)EstaspiezassesuministranconAVIC-F88DAB,AVIC-F80DAByAVIC-F980DAB.

Conexión

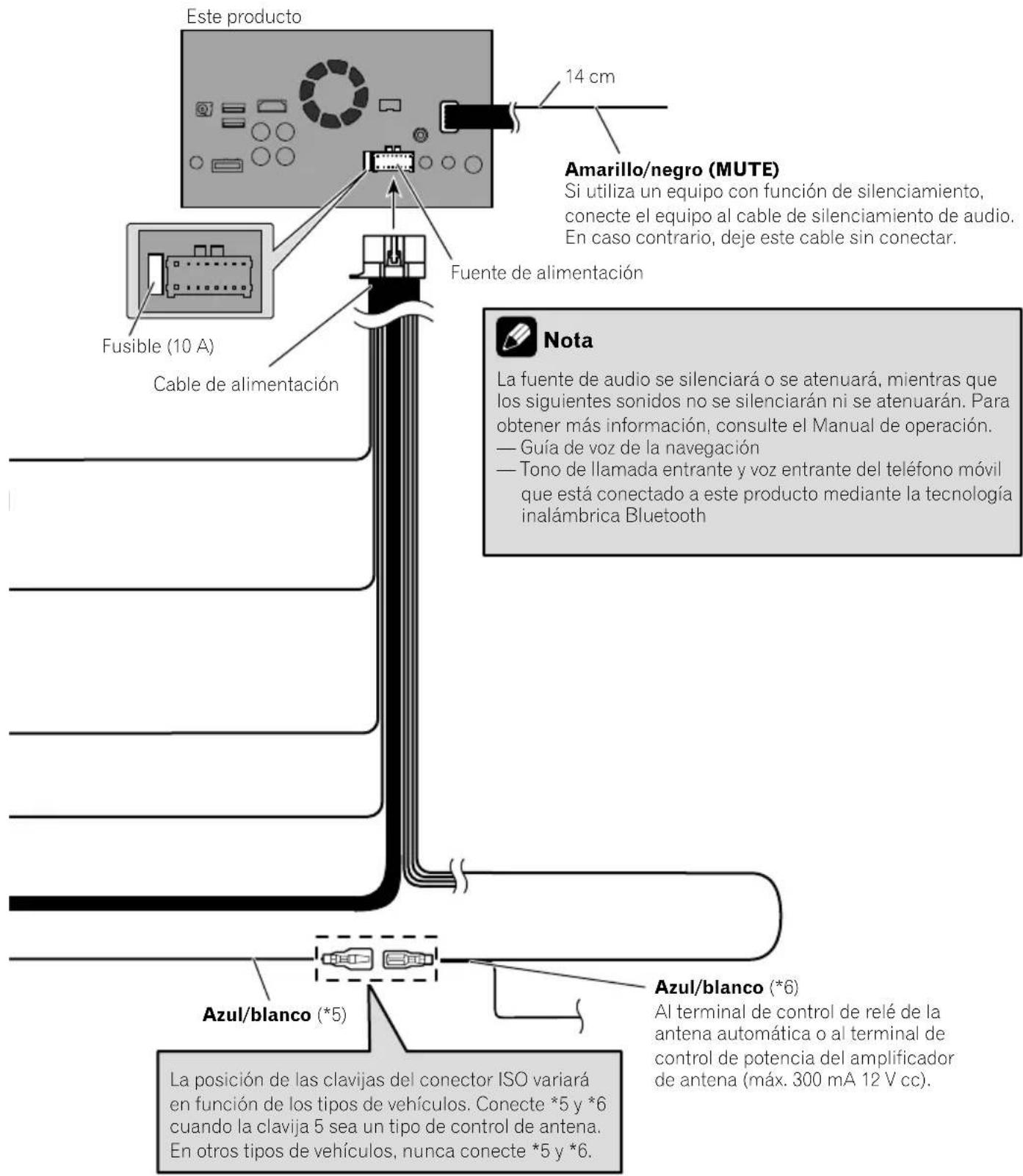

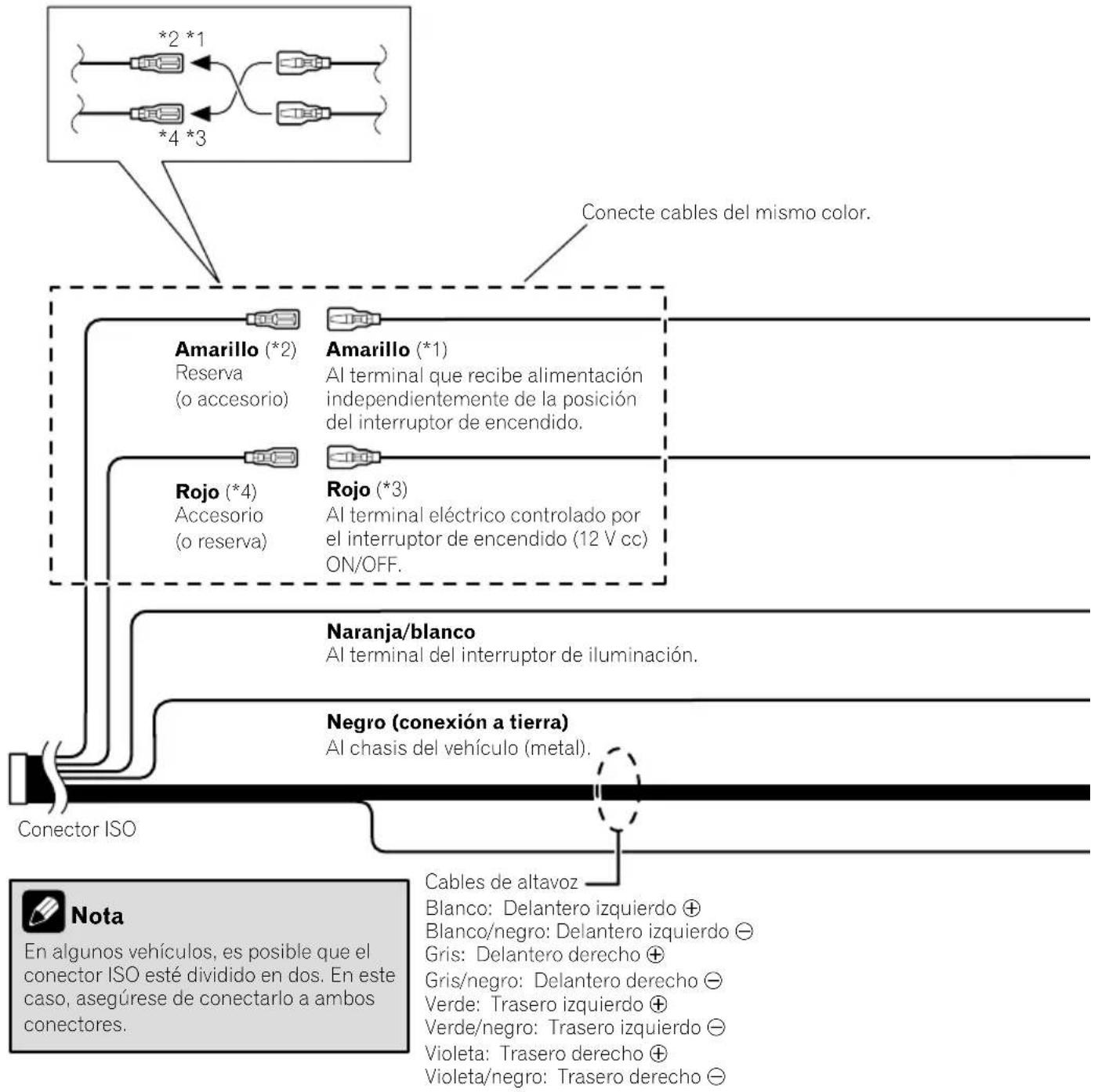

Conexióndelcabledealimentación(1)

Nota

Según los tipos de vehículos, la función de *2 y *4 puede ser diferente. En ese caso, asegúrese de conectar *1 a *4 y *3 a *2, tal y como se muestra en la figura.


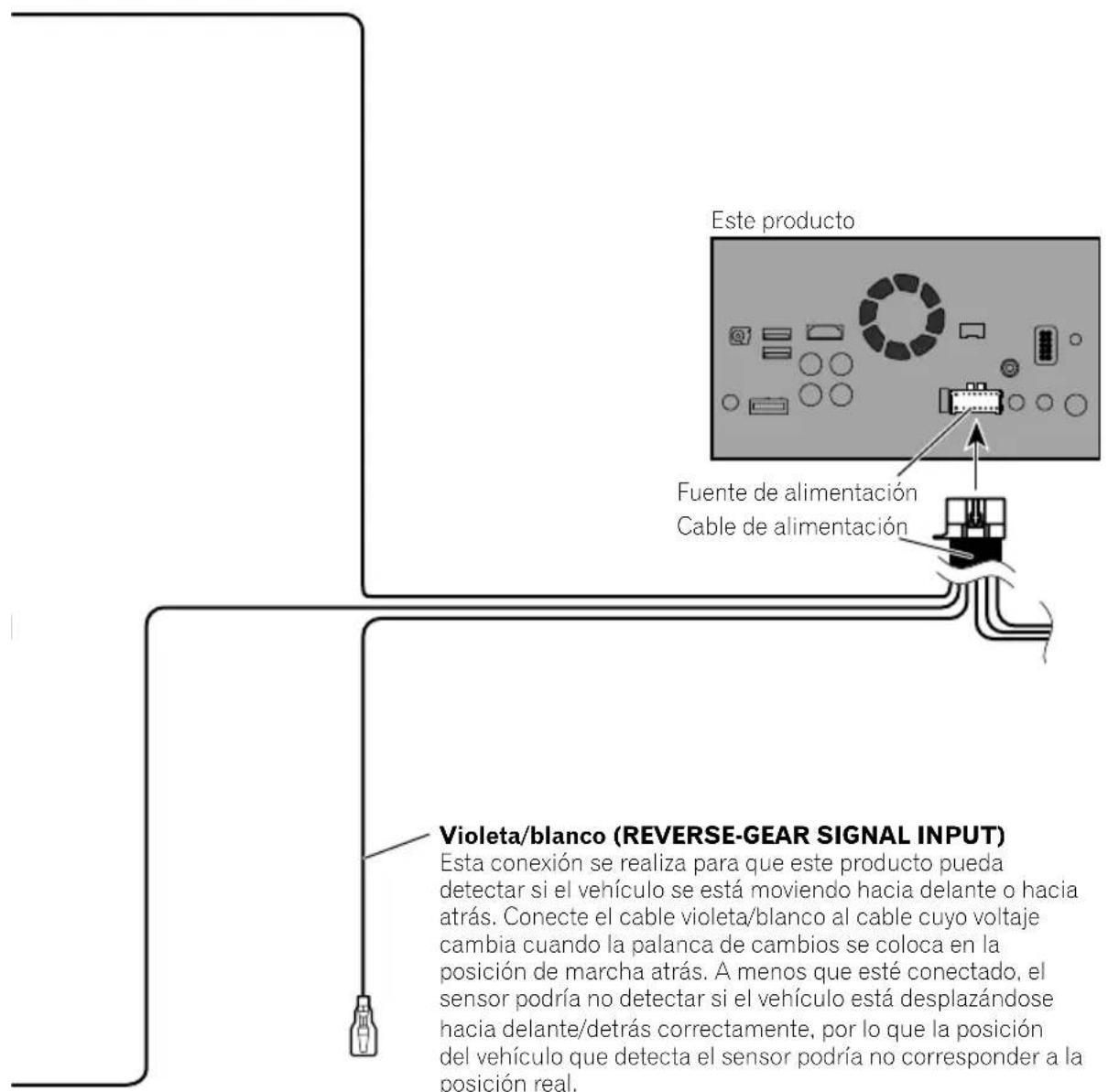

Conexióndelcabledealimentación(2)

Rosa (CAR SPEED SIGNAL INPUT)

Este producto se conecta aquí para detectar la distancia que el vehículo recorre. Conecte siempre el circuito de detección de velocidad del vehículo. Si no se realiza esta conexión, aumentarán los errores de visualización de la ubicación del vehículo.

ADVERTENCIA

UNA MALA CONEXIÓN PUEDE OCASIONAR DAÑOS O LESIONES GRAVES, COMO DESCARGAS ELÉCTRICAS, Y AFECTAR AL FUNCIONAMIENTO DEL SISTEMA DE ANTIBLOQUEO DE FRENOS DEL VEHÍCULO, A LA CAJA DE CAMBIOS AUTOMÁTICA Y AL INDICADOR DEL VELOCÍMETRO DEL VEHÍCULO.

PRECAUCIÓN

Se recomienda encarecidamente conectar el cable de impulso de velocidad para mayor precisión de navegación y mejor rendimiento.

Nota

La posición del circuito de detección de velocidad y la posición del interruptor del freno de mano varían según el modelo del vehículo. Para los detalles, consulte a su distribuidor autorizado de Pioneer o a un instalador profesional.

Verde claro (PARKING BRAKE)

Se utiliza para detectar el estado ACT./DES. del freno de mano. Este cable debe conectarse al lado de la fuente de alimentación del interruptor del freno de mano.

Si se omite esta conexión o se realiza incorrectamente, no se podrán utilizar ciertas funciones de este producto.

ADVERTENCIA

EL CABLE VERDE CLARO DEL CONECTOR DE ALIMENTACIÓN ESTÁ DISEÑADO PARA DETECTAR EL ESTADO DE ESTACIONAMIENTO Y DEBE CONECTARSE AL LADO DE LA FUENTE DE ALIMENTACIÓN DEL INTERRUPTOR DEL FRENO DE MANO. UN USO O CONEXIÓN INADECUADOS DE ESTE CABLE PUEDE VULNERAR LA LEY CORRESPONDIENTE Y CAUSAR DAÑOS O LESIONES GRAVES.

Método de conexión

Apriete el cable del lado de la fuente de alimentación del interruptor del freno de mano.

Fijelo firmemente con las pinzas de punta de aguja.

Lado de la fuente de alimentación

Lateral de conexión a tierra

Interruptor del freno de mano

Nota

Cuando utilice una cámara de retrovisor, asegúrese de conectar este cable. De lo contrario no podrá cambiar a la imagen de la cámara de retrovisor.

Conexióndelsistema

ADVERTENCIA

• Para evitar el riesgo de que se produzcan accidentes y la posible infracción de las leyes aplicables, este producto no debe utilizarse mientras se conduce el vehículo excepto con fines de navegación. De igual forma, las pantallas traseras no deben colocarse en lugares en los que puedan distraer al conductor.
• En algunos países ver imágenes en una pantalla dentro de un vehículo, incluso si se trata de otras personas que no sean el conductor, puede ser ilegal. Por tanto, deben acatarse las leyes aplicables a cada país y no debe utilizarse la fuente de vídeo de este producto.

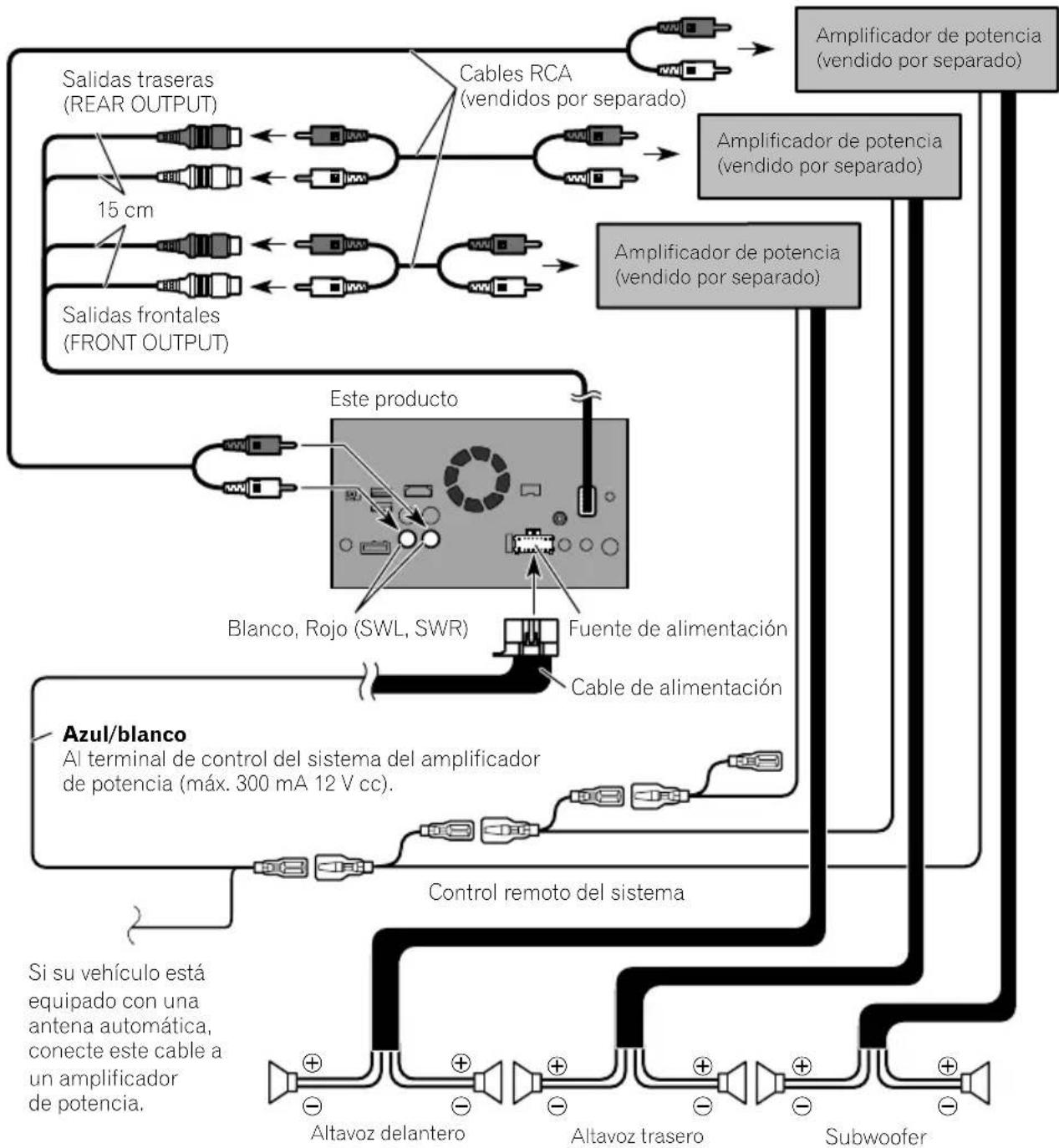

Conexiónalamplificadordepotenciaquesevendeporseparado

Notas

• Puede cambiar la salida RCA del subwoofer en función del sistema del subwoofer. (Consulte el Manual de operación.)
• La salida del subwoofer de este producto es monoaural.

ConexiónmanualdeuniPod/iPhoneoundispositivoAndroid

Encuentresudispositivoylafunciónquedeseamanejarenlasiguientelistay,paramásinformaciónacercadelaconexión,consultelapágina.

Enfuncióndeldispositivo,esposiblequealgunasfuncionesnoesténdisponibles.

iPhone(5,5c,5s,6,6Plus)/iPodtouch(5.a generación)
iPod(audio)AppleCarPlayAVICSYNCApp	ConsulteConexiónmedianteelpuertoUSB(iPhone)enlapágina115.
AppRadioModeAVICSYNCApp	F88DABConsulteConexiónmedianteelpuertoHDMI(iPhone)enlapágina116.F80DABF980DAB F980BT F9880DAB F9880BTConsulteConexiónmediantelaentradaRGB(iPhone)enlapágina116.
iPhone3GS/iPodtouch(2.a,3.a generación)/iPodclassic(80GB,160GB)/iPodnano(3.a,4.a,5.a,6.a generación)
iPod(audio)iPod(vídeo)	ConsulteConexiónmediantelaentradaAUX(iPhone)enlapágina117.
iPhone(4,4s)/iPodtouch(4.a generación)
iPod(audio)iPod(vídeo)AppRadioModeAVICSYNCApp	ConsulteConexiónmediantelaentradaRGB(iPhone)enlapágina118.
iPodnano(7.a generación)
iPod(audio)	Consulte Conexión mediante el puerto USB (iPhone) en la página 115.
DispositivoAndroid
F88DABAppRadioMode	PuertoHDMIConsulteConexiónmedianteelpuertoHDMI(dispositivoAndroid)enlapágina118.PuertoMHLConsulteConexiónmedianteelpuertoMHL(dispositivoAndroid)enlapágina119.
AVICSYNCApp
F88DAB AndroidAuto	ConsulteConexiónmedianteelpuertoUSB(dispositivoAndroid)enlapágina119.
AVICSYNCApp

Colocacióndeetiquetasde identificaciónenloscables USB

ColoqueetiquetasdeidentificaciónenloscablesUSBantesdeinstalaresteproductoen unvehículo.

1ConecteloscablesUSBalospuertos USB1y2delapartetraseradeestepro- ducto.

2Coloquelasetiquetasdeidentificación quesecorrespondenconcadapuertoen loscablesUSBtalycomosemuestraacotinuación.

Coloquelaetiqueta"PORT1"enelcableUSB conectadoalpuertoUSB1. Coloquelaetiqueta"PORT2"enelcableUSB conectadoalpuertoUSB2.

ConexióndeuniPhonecon conectorLightning

Notas

• Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedienteun cablequesevendeporseparado,consulteel manualdelcable.
• Paraobtenermásinformaciónsobrelaconexión,lasoperacionesylacompatibilidaddel iPhone,consulteelManualdeoperación.

Conexiónmedianteelpuerto USB(iPhone)

Pararealizarlaconexionesnecesarioun cabledeinterfazUSBparaiPod/iPhone(CD-IU52)(vendidoporseparado).

□CuandoutiliceAppleCarPlay,conecteel iPhonealpuertoUSB1.

Cable de interfaz USB para iPod / iPhone (CDI-U52) (vendido por separado)

Conexiónmedianteelpuerto HDMI(iPhone)

F88DAB

Senecesitanlossiguientescablesparalaconexión.

• CabledeinterfazHDMIparaiPod/iPhone (CD-IH202)(vendidoporseparado)
• CabledeinterfazUSBparaiPod/iPhone (CD-IU52)(vendidoporseparado)
- AdaptadordeconectorLightningaAVdigital(productodeAppleInc.)(sevendepor separado)

Cable de interfaz USB para iPod / iPhone (CD-IU52) (vendido por separado)

Nota

CuandoconecteelcableHDMI® dealtavelocidad,utilicelapresilladesujeciónparafijarlo bien.
Paralosdetalles, consulteFijacióndelcable HDMI® dealtavelocidadenlapágina120.

Senecesitanlossiguientescablesparalaconexión.

Conexión

• CabledeinterfazVGA/USBparaiPod/iPhone(CD-IV202AV)(sevendeporseparado)
• CabledeinterfazUSBparaiPod/iPhone (CD-IU52)(vendidoporseparado)
- AdaptadordeconectorLightningaVGA (productodeAppleInc.)(vendidoporseparado)

ConexióndeuniPhonecon conectorde30clavijas

Notas

- Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedienteun cablequesevendeporseparado,consulteel manualdelcable.

Cable de interfaz USB para iPod / iPhone (CD-IU201S) (vendido por separado)

Conexióndedispositivos Android™

F88DAB

Pararealizarlaconexionesnecesarioelkitde conectividaddeaplicación(CD-AH200)(vendi-doporseparado).

Notas

• Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedianteun cablequesevendeporseparado,consulteel manualdelcable.
• Paraobtenermásinformaciónsobrelaconexiónylasoperacionesdedispositivos Android,consulteelManualdeoperación.
• CuandoconecteelcableHDMI ^ dealtavelocidad,utilicelapresilladesujeciónparafijarlo bien.
  Paralosdetalles,consulteFijacióndelcable HDMI® dealtavelocidadenlapágina120.

Conexiónmedianteelpuerto HDMI(dispositivoAndroid)

Conexiónmedianteelpuerto MHL(dispositivoAndroid)

Conexiónmedianteelpuerto USB(dispositivoAndroid)

Pararealizarlaconexionesnecesarioun cabledeinterfazUSBparaelusocondispositivosAndroid(CD-MU200)(vendidoporseparado).

Nota

Paraobtenermásinformaciónsobrecómoconectarundispositivoexternomedienteuncable quesevendeporseparado,consulteelmanual delcable.

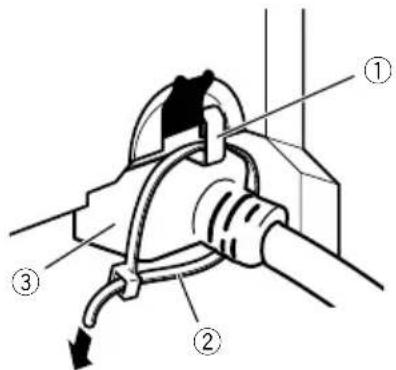

FijacióndelcableHDMI ^® de altavelocidad

F88DAB

AsegúresedefijarelcableHDMI ^® dealtavelocidadconlapresilladesujecióncuandoconecteeldispositivoexternoconelcableHDMI ^® dealtavelocidad.

1InserteelcableHDMI® dealtavelocidad enelpuertoHDMI.

2Enrollelapresilladesujecionalrededor delganchoqueseencuentraencimadel puertoHDMIyelcableHDMI ^® dealtavelocidad, acontinuación, apriételoparafijar-loalcableHDMI ^® dealtavelocidad.

①Gancho
②Presilladesujeción
③CableHDMI ^® dealtavelocidad
Noaprietelapresilladesujeciónmásdelo necesario.

Conexióndeunacámarade retrovisor

Cuandoseutilizaesteproductoconunacámaraderetrovisor, sepuedecambiarautomáticoamentedelaimagendevídeoalaimagen devistatraseracuandosedesplazalapalanca decambiosalmodode REVERSE(R). El modoVistadecámaratambiénlepermite comprobarloquetienedetrásmientrasconduce.

ADVERTENCIA

USELAENTRADASÓLOPARALAMARCHA ATRÁSOLACÁMARADERETROVISORDEIMA- GENESPECULAR.CUALQUIEROTROUSO PUEDEDERIVARENLESIONESODAÑOS.

PRECAUCIÓN

• Laimagenenpantallapuedeaparecerinvertida.
• Lacámaraderetrovisorseutilizacomoayuda paravigilarunremolqueodarmarchaatrás enunlugardeaparcamientoajustado.Noutiliceestafunciónconfinesdeentretenimiento.
• Siutilizalavistatraseraespossiblequeparezcaquelosobjetosestánmáscercaomás lejosdeloqueestánenrealidad.
• Tengaencuentaqueeláreadelaimagenque muestralacámaraderetrovisorpuedediferir ligeramentecuandoaparezcanimágenesa pantallacompletaaldarmarchaatrásyal comprobarlapartetraseradelvehículomientrasavanza.

Paraobtenermásinformaciónsobreelcableado,consulteConexióndelcabledealimentación(2)enlapágina110.

Notas

• Estemodoestádisponiblecuandoelajuste delacámaraderetrovisorestáestablecidoen "On".(Paraobtenermásinformación,consulteelManualdeoperación.)
• Conecteesteproductoúnicamentealacámaraderetrovisor. Noloconecteaningúnotro equipo.

Conexióndelcomponente devídeoexterno

UtilizacióndelaentradaAV

Puedeconectaruncomponentedevídeoexternoounacámaraeexternaaesteproducto.

Conexióndeunacámaraeexterna

Nota

Estemodoestádisponiblecuandoelajustede entradaAVestáestablecidoen"Cámara".(Para obtenermásinformación,consulteelManualde operación.)

Conexióndelcomponentedevídeo

Nota

Estemodoestádisponiblecuandoelajustede entrada AV está establecido en "Fuente". (Para obtenermásinformación, consulteelManualde operación.)

Utilización de una entrada AUX

Notas

• Estemodoestádisponiblecuandoelajuste deentradaAUXestáestablecidoen"On". (Paraobtenermásinformación,consulteel Manualdeoperación.)
• CuandoconecteuncomponentedevídeoexternoutilizandouncableAVminijack,utilice uncabledeextensiónAUX,vendidoporseparado,siesnecesario.

PRECAUCIÓN

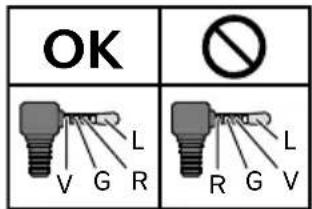

AsegúresedeutilizaruncableAVminijack(CD-RM10)(sevendeporseparado)paraelcableado. Siutilizaotroscables,laposicióndelcableado puedediferir,provocandoimágenesysonidosinterrumpidos.

L: Audio izquierdo (blanco)
R: Audio derecho (rojo)
V: Vídeo (amarillo)
G: Conexión a tierra

Conexióndeundispositivo HDMI

F88DAB

Notas

• ParaobtenermásinformaciónsobrelasoperacionesdedispositivosHDMI,consulteel Manualdeoperación.
• CuandoconecteelcableHDMI ^ dealtavelocidad,utilicelapresilladesujeciónparafijarlo bien.
  Paralosdetalles,consulteFijacióndelcable HDMI® dealtavelocidadenlapágina 120.

Conexióndelapantalla trasera

Usodeunapantallatrasera conectadaalasalidadevídeo trasera

ADVERTENCIA

NUNCAinstalelapantallatraseraenun puntoquepermitaalconductorverlafuente devideomientrasconduce.

Lasalidadevídeoposteriordeesteproductoes paraconectarunapantallaquepermitaalospasajerosdelosasientosposterioresverlafuente devídeo.

Precaucionesantesdela instalación

PRECAUCIÓN

- Nuncainstaleesteproductoenlugaresen losque,odemaneraque:

—Pudiesedañaralconductoroalospasajerossielvehículosedetuviesede repente.

—Pudieseafectaralaconduccióndelvehículo,comoporejemploenelsuelo delantedelasientodelconductoro cercadelvolanteolapalancadecambios.

- Asegúresedequenohayanadadetrásdel tablerodeinstrumentosuotrospanelesal taladraragujerosenlosmismos. Tenga cuidadodenodañarconductosdecombustible, tuberíasdefreno, componentes electrónicos, cablesdealimentaciónode comunicaciones.

- Cuandoutilicetornillosnopermitaque éstosentrenencontactoconningúncable eléctrico. Lavibraciónpuededeteriorar loscablesoelaislamientoyprovocarun cortocircuitouotrosdañosenelvehículo.

- Paragarantizarunainstalaciónadecuada, utilicelaspiezassuministradasdela formaespecificada. Sinosesuministran piezasconesteproducto, utilicepiezas compatiblesdelaformaespecificadadespuésdehabercomprobadoatravésdesu distribuidorlaccompatibilidaddedichas piezas. Siutilizaotraspiezasqueno hayansidosuministradasoquenosean compatibles, éstaspodránestropearlas piezasinternasdel producto, opodrán aflojarseyhacerquesedesprendaelproducto.

- Esextremadamentepeligrosoqueloscablesseenrollenenlacolumnadedirecciónoenlapalancadecambios.

Asegúresedeinstalaresteproducto,los cablesyloshilosdetalmaneraquenodificultennientorpezcanlaconducción.

- Asegúresedequeloscablesnoqueden atrapadosenunapuertanienelmecanismodeslizamientodeunasientoporque puedeproducirseuncortocircuito.

- Compruebequeelrestodelequipodesu vehículofuncionacorrectamentedespués deinstalaresteproducto.

- Noinstaleesteproductoenunlugarque pueda(i)impedirlavisióndelconductor, (ii)afectaralrendimientodecualquier otrosistemadelvehículoofuncióndeseguridad,comoairbags,botonesdelas lucesdeadvertencia,o(iii)impedirquese puedaconducirdeformasegura.

- Instaleesteproductoentreelasientodel conductoryelasientodelpasajerodelanterodemaneraquenosufraningúngolpe porpartedelconductorodelpasajeroen elcasodequeelvehículofrenebrusca-mente.

- Noinstaleesteproductodelanteocerca deltablerodeinstrumentos, lapuertaoel pilardesdelosqueseabriríaunodelos airbagsdelvehículo. Consulteelmanual delpropietariodesuvehículoparaobtenerinformaciónsobreeláreadeusode losairbagsdelanteros.

- Sinosigueestasprecauciones, podrían producirselesionesgravesoinclusola muerte.

Paraimpedirquese produzcaninterferencias electromagnéticas

Paraevitarinterferencias, instalelossiguienteselementoslomáslejosposibledel producto, asícomodeotroscables:

• LaantenaFM, MW/LWysucable

• LaantenaDABysucable(paraAVIC-F88DAB,AVIC-F80DAByAVIC-F980DAB)

• LaantenaGPSysucable

Además, deberíacolocaroenrutarcadacable deantenalomáslejosposibledeotroscables deantena. Noate, coloquenienruteloscablesdeformaconjunta, niloscruce. Elruido electromagnéticoaumentarálaposibilidad de queseproduzcanerroresenlapantallade ubicacióndelvehículo.

Antesdelainstalación

• Póngaseencontactoconsudistribuidor máscercanosilainstalaciónrequierela perforacióndeorificiosuotrasmodificacionesdelvehículo.
• Antesderealizarlainstalaciónfinaldeeste producto,conecteelcableadotemporalmenteyasegúresedequetodoestáconectadocorrectamenteyqueelsistema funcionadebidamente.

ParausuariosdeAVIC-F88DABy AVIC-F80DAB

Noinstaleesteproductoenunlugarenelque laaperturadelpanelLCDseveaobstruidapor cualquierobstáculo,comolapalancadecambios.Antesdeinstalaresteproducto,asegúresededejarsuficienteespacioparaqueel panelLCDnochoqueconlapalancadecambioscuandoestétotalmenteabierto.Puede afectaralfuncionamientodelapalancade cambiosoimpedirelcorrectofuncionamiento delmecanismodeesteproducto.

Instalacióndeesteproducto Notasacercadelainstalación

• Noinstaleesteproductoenlugaresenlos quepuedaestarexpuestoaltastemperatura soahumedad,comoporejemplo:
  —Lugarescercanosauncalefactor, conductodeventilaciónoaireacondicionado.
  —Lugaresexpuestosalaluzsolardirectatalescomoeltablerodeinstrumentos.

—Lugaresquepudieranverseexpuestosa lluvia,comoporejemplocercadeuna puertaoenelsuelodelvehículo.

• Instaleesteproductoenunazonaquesea lobastanteresistenteparasoportarsu peso.Elijaunlugardondeelproductose puedainstalarcorrectamenteeinstálelode formasegura.Sinoestábieninstalado,no semostrarácorrectamentelaubicaciónactualdelvehículo.
• Instaleesteproductodeformahorizontal enunasuperficieconunatoleranciade entre0to30grados(5gradosalaizquierda oaladerecha).Sielproductoseinstalade formaincorrectaconunainclinacióndela superficiequesuperaestastoleranciasaumentarálaposibilidaddequeaparezcan erroresenlapantalladeubicacióndelve-hículo,ypodríadisminuirelrendimiento dedichapantalla.

Instalación

- Cuandoinstaleelsistema, paragarantizar unacorrectadispersióndelcalordurante elusodeesteproducto, asegúresededejar unamplioespaciopordetrásdelpaneltra-seroyenrollarloscablessueltosdemodo quenobloqueenlasaberturasdeventilación.

Deje un amplio espacio

- Loscablesnodebencubrireláreaqueapareceenlasiguientefigura. Estoesnecesarioparapermitirquelosamplificadoresyel mecanismodenavegacióndisipenelcalor.

- Elláserdesemiconductorquedarádañado sisesobrecalienta, portantonoinstale esteproductoenningúnsitioconcalor (porejemplo, cercadeunasalidadecale-facción).

Piezassuministradas

Laspiezasmarcadasconunasterisco(*) estáninstaladaspreviamente.

EsteproductoSoporte*

Anilloembellecedor*Llavedeextracción (2piezas)

Antesdeinstalaresteproducto

1Extraigaelanilloembellecedor.

Extiendalapartesuperiorylaparteinferior delanilloembellecedorhaciafueraparaextraerelanilloembellecedor.

2Introduzcalasllavesdeextracciónsuministradasenambosladosdelaunidad hastaquequedenencajadasensusitio.

3Extraigalaunidadaddelsoporte.

Instalaciónconelsoporte

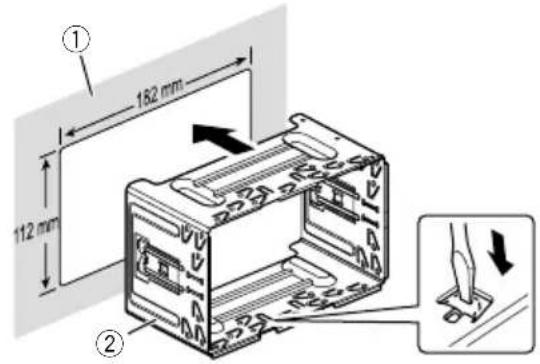

1Instaleelsoporteeneltablerodeinstrumentos.

2Fijeelmanguitodemontajeutilizando undestornilladorparadoblarlaspestañas metálicas(90°)ycolocarlasensulugar.

①Tablerodeinstrumentos
②Soporte

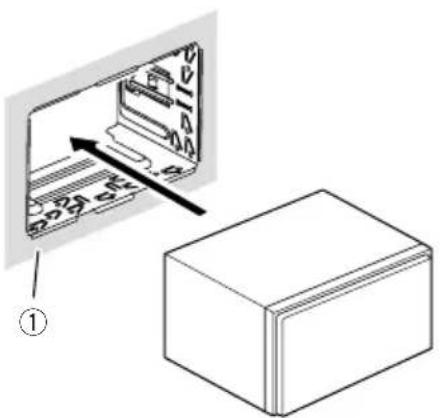

3Instaleesteproductoenelsoporte.

Coloqueelanilloembellecedorconellado quetieneunaranuramirandohaciaabajo.

Instalaciónutilizandolos orificiosdetornillodellateral deesteproducto

● Fijeesteproductoalsoportedemonta-jederadiodefábrica.

Coloqueesteproductodemaneraquesusorificiosdetornilloesténalineadosconlosorificiosdetornillodelsoporte,yaprietelos tornillosentrespuntosdecadalado. Utilicelostornillosdecabezasegmentada (5mm×8mm)olostornillosdesuperficie plana(5mm×9mm),dependiendodela formadelosorificiosdeltornillodelsoporte.

Si la pestaña interfiere con la instalación, puede doblarla para apartarla.

①Soportedemontajederadiodefábrica
②Tablerodeinstrumentosoconsola
③Tornillodecabezasegmentadaotornillode superficieplana

Asegúresedeutilizarlostornillosquese proporcionanconesteproducto.

InstalacióndelaantenaGPS

PRECAUCIÓN

NocorteelcabledelaantenaGPSparareducirsulongitud, niutiliceunaextensiónpara alargarlo. Laalteracióndelcabledelaantena puedeprovocaruncortocircuitoounaavería ydañospermanentesenelproducto.

Notasacercadelainstalación

- Laantenadebeinstalarseenunasuperficieniveladadondelasondasderadioquedenbloqueadaslomenosposible.Las ondasderadionopodránserrecibidaspor laantenasilaemisióndesdeelsatélite quedabloqueada.

• CuandoinstalelaantenaGPSenelinterior delvehículo,asegúresedeutilizarlahoja metálicaproporcionadaconsusistema.Si éstanoseutiliza,lasensibilidaddelarecepciónnoserálaapropiada.
• Nocortelahojametálicasuministrada. EstopodríareducirlasensibilidadaddelaantenaGPS.
• Tengacuidadodenotirardelcabledela antenaalretirarlaantenaGPS. Elcablepodríasoltarse.
• NopintelaantenaGPSyaquepuedealterarsurendimiento.

Cuandoinstalelaantenaenelinteriordelvehículo(eneltablero deinstrumentosoenlabandejatrasera)

ADVERTENCIA

NoinstalelaantenaGPSsobresensoreso aberturasdeventilacióneneltablerodeinstrumentosdelvehículo,yaqueesopuede afectaralfuncionamientocorrectodetales sensoresoaberturasdeventilaciónnypuede ponerenriesgolahabilidaddeadherencia apropiadayseguradelahojametálicapor debajodelaantenaGPSaltablerodeinstrumentos.

①AntenaGPS
②Hojademetal

Desenganchelahojadeproteccióndela partetrasera.

③Cintadedoblecara
④Abrazaderas

Utiliceabrazaderasparaasegurarelcableen elinteriordelvehículodondeseanecesario.

Fijelahojametálicasobrelasuperficieenla quelaantenaGPSestáorientadahacialaven- tanadelaformamásniveladaposible.Fijela antenaGPSenlahojametálicautilizando cintadedoblecara.

Notas

• Cuandomontelahojademetal, nolacorte enpiezaspequeñas.
• Algunosmodelosutilizanventanasconun tipodecristalquenopermiteelpasodelas señalesprocedentesdesatélitesGPS. Para talesmodelos, instalelaantenaGPSenel exteriorodelvehículo.

Instalacióndelmicrófono

• Instaleelmicrófonodetalformaqueesté correctamenteorientadoyaladistancia correctadelconductorparaqueresulte fácilrecogerlavozdelconductor.
• Asegúresedeapagar(ACCOFF)elproductoantesdeconectarelmicrófono.
• Dependiendodelmodelodelvehículo, la longitudelcabledelmicrófonopuedeser demasiadocortacuandomontaelmicrófonoenelparasol. Entalescasos, instaleel micrófonoenlacolumnadedirección.

Piezassuministradas

MicrófonoCintadedoblecara

Montajeenelparasol

1Coloqueelcabledelmicrófonoenlara-nura.

①Clipdelmicrófono
②Abrazaderas
Utiliceabrazaderas(sevendenporseparado)parafijarelcableenelinteriordelve-hículodondeseanecesario.

Instaleelmicrófonoenelparasolcuandoéste estéplegadohaciaarriba.Nopuedereconocerlavozdelconductorsielparasolestábajado.

Instalaciónenlacolumnade dirección

1Desconectelabasedelmicrófonodel clipdelmismodeslizándolaalavezque pulsalalengüeta.

①Micrófono
②Lengüeta
③Basedelmicrófono
④Clipdelmicrófono

2Monteelmicrófonoenlacolumnade dirección.

Instaleelmicrófonoenlacolumnadedirección, manteniéndoloalejadodelvolante.

①Cintadedoblecara
②Abrazaderas

Utiliceabrazaderas(sevendenporseparado)parafijarelcableenelinteriordelve-hículodondeseanecesario.

Ajustedelángulodelmicrófono

Sepuedeajustarelángulodelmicrófono.

Despuésdeinstalareste producto

1Vuelvaaconectarelterminalnegativo (-)delabateriadelvehículo.

Primero, cercióresedequetodaslasconexionesesténbienhechasydequeesteproducto estéinstaladocorrectamente. Vuelvaainstalar todosloscomponentesdelvehículoqueextra-jopreviamente. Yluegovuelvaaconectarel cablenegativo(−)albornenegativo(−)dela batería.

2Pongaenmarchaelmotor.

3PulseelbotónRESET.

Pulseelbotón RESET deesteproductoconun objetopuntiagudo, comolapuntadeunbolígrafo.

F88DABF30DAB

□Algunasconfiguracionesyalgunoscontenidosgrabadosnoserestablecerán.

4Cambielasconfiguracionescomo desee.

Paralosdetallesacercadelasoperaciones, consulteelManualdeoperación.

5ConduzcaatravésdeunacarreteradespejadahastaqueelGPScomiencearecibir lasenaldeformanormal.

Nota

Trasinstalaresteproducto,asegúresedecomprobarenunlugarseguroqueelvehículofunciona connormalidad.
