MPX Mono - Receptor MAC AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia mono para radio de coche
Marca	MAC AUDIO
Modelo	MPX Mono
Dimensiones (L x A x P)	400 x 59 x 226 mm
Peso	3,45 kg
Alimentación	12 V (10-15 V), negativo a masa
Fusible	2 × 30 A
Potencia de salida máxima	600 W a 4 Ohm, 1000 W a 2 Ohm
Potencia RMS (DIN)	275 W a 4 Ohm, 400 W a 2 Ohm
Impedancia del altavoz	2 – 8 Ohm
Ancho de banda	5 – 300 Hz (-3 dB)
Tasa de distorsión total	< 0,05 % (1 kHz)
Relación señal/ruido	> 100 dB (IEC A)
Sensibilidad de entrada	0,4 – 4 V
Impedancia de entrada	20 kOhm
Filtro pasa bajos	40 – 300 Hz, 12 dB/octava, ajustable
Filtro subsónico	10 – 40 Hz, 12 dB/octava, ajustable
Bass Boost	0 – 12 dB a 45 Hz, ajustable
Protecciones	Cortocircuito, offset de tensión continua, sobrecarga térmica
Funciones adicionales	Control remoto de volumen, salidas para amplificadores adicionales, terminal Mute
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No utilizar productos químicos o abrasivos.
Seguridad	Instalación por un especialista recomendada. Desconectar la batería antes de la instalación. Respetar la polaridad. Colocar el fusible a menos de 60 cm de la batería.
Piezas de repuesto y reparabilidad	Fusibles de repuesto (2×30 A). En caso de avería, contactar al distribuidor o al servicio técnico de MAC AUDIO.
Información general	Garantía de 2 años para el primer propietario. Sujeto a modificaciones técnicas.

Preguntas frecuentes - MPX Mono MAC AUDIO

¿Cómo ajustar la sensibilidad de entrada del amplificador?

Ajuste el volumen de su radio de coche a la mitad, luego ajuste el regulador de nivel de entrada (2) hasta obtener un volumen de sonido medio. Utilice señales de sonido cortas para evitar dañar los altavoces.

¿Cómo conectar la alimentación eléctrica?

Antes de comenzar, desconecte el borne positivo de la batería. Conecte primero el borne GND a masa, luego el borne +12 V mediante un cable de al menos 16 mm² con un fusible cerca de la batería (menos de 60 cm). Finalmente, conecte el cable REM al receptor.

¿Qué hacer si el indicador rojo de sobrecarga se enciende?

El indicador rojo indica una sobrecarga o un cortocircuito. Verifique las conexiones de los altavoces (impedancia mínima 2 ohmios) y la alimentación. Reduzca el volumen o la ganancia. Si el problema persiste, apague el aparato y verifique los fusibles.

¿Cómo instalar el filtro subsónico?

El filtro subsónico (regulador 5) atenúa las frecuencias muy graves (10-40 Hz). Ajústelo para reducir las distorsiones de la membrana sin afectar el nivel de los graves. Ajuste continuamente según sus altavoces.

¿Puedo conectar un subwoofer con una impedancia de 1 ohmio?

No, la impedancia mínima es de 2 ohmios. Conectar un subwoofer de 1 ohmio puede dañar el amplificador y anular la garantía.

¿Cómo usar el control remoto de volumen?

El control remoto suministrado permite ajustar el volumen a distancia. Instálelo en el tablero de instrumentos o en un lugar accesible. Asegúrese de que el cable no pase junto a los cables de alimentación.

¿Cómo conectar amplificadores adicionales?

Utilice las salidas OUTPUT (6) para conectar otros amplificadores. La señal de entrada se retransmite directamente. Así puede encadenar varios amplificadores.

¿Qué hacer en caso de cortocircuito?

El amplificador está protegido electrónicamente. Si se produce un cortocircuito, el LED rojo se enciende. Desconecte inmediatamente la alimentación, verifique los cables y los altavoces, luego reinicie encendiendo de nuevo.

¿Cómo limpiar el amplificador?

Use un paño seco y suave. Nunca use productos químicos, solventes o abrasivos. Asegúrese de que los canales de enfriamiento no estén obstruidos.

¿Cuáles son los ajustes recomendados para un subwoofer?

Para un subwoofer, ajuste el filtro pasa bajos (40-300 Hz) a una frecuencia adecuada (ej: 80 Hz). Ajuste el Bass Boost (0-12 dB a 45 Hz) según su gusto. Use el filtro subsónico para evitar distorsiones.

MANUAL DE USUARIO MPX Mono MAC AUDIO

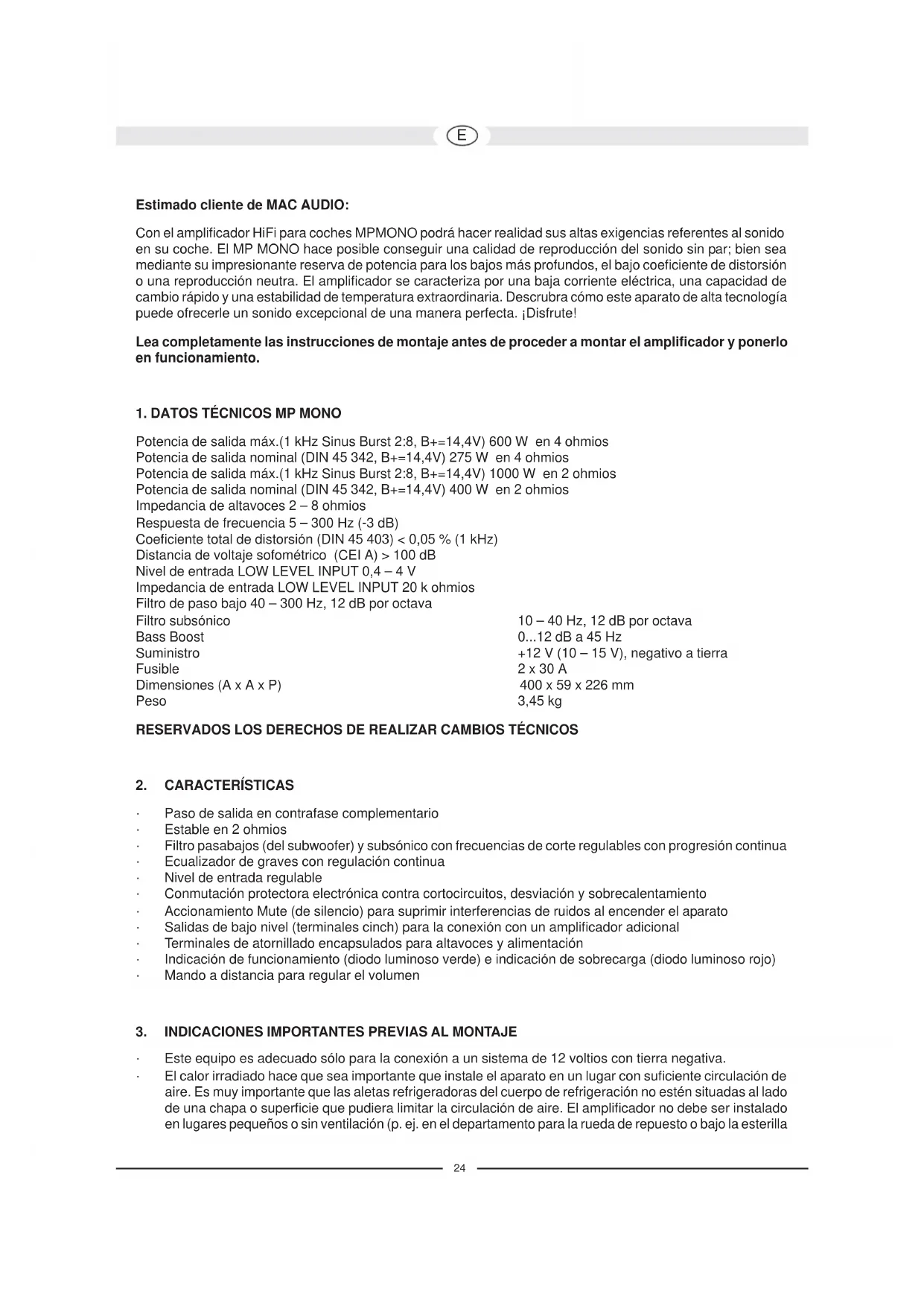

Estimado cliente de MAC AUDIO:

Con el amplificador HiFi para coches MPMONO podrá hacer realidad sus altas exigencias referentes al sonido en su coche. El MP MONO hace posible conseguir una calidad de reproducción del sonido sin par; bien sea mediante su impresionante reserva de potencia para los bajos más profundos, el bajo coeficiente de distorsión o una reproducción neutra. El amplificador se caracteriza por una baja corriente eléctrica, una capacidad de cambio rápido y una estabilidad de temperatura extraordinaria. Descrubra cómo este aparato de alta tecnología puede ofrecerle un sonido excepcional de una manera perfecta. ¡Disfrute!

Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.

1. DATOS TÉCNICOS MP MONO

Potencia de salida máx.(1 kHz Sinus Burst 2:8, B+=14,4V) 600 W en 4 ohmios

Potencia de salida nominal (DIN 45 342, B+=14,4V) 275 W en 4 ohmios

Potencia de salida máx.(1 kHz Sinus Burst 2:8, B+=14,4V) 1000 W en 2 ohmios

Potencia de salida nominal (DIN 45 342, B+=14,4V) 400 W en 2 ohmios

Impedancia de altavoces 2 – 8 ohmios

Respuesta de frecuencia 5 – 300 Hz (-3 dB)

Coeficiente total de distorsión (DIN 45 403) < 0,05 % (1 kHz)

Distancia de voltaje sofométrico (CEI A) > 100 dB

Nivel de entrada LOW LEVEL INPUT 0,4 – 4 V

Impedancia de entrada LOW LEVEL INPUT 20 k ohmios

Filtro de paso bajo 40 – 300 Hz, 12 dB por octava

Filtro subsónico 10 – 40 Hz, 12 dB por octava

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS

2. CARACTERÍSTICAS

• Paso de salida en contrafase complementario
• Estable en 2 ohmios
  Filtro pasabajos (del subwoofer) y subsónico con frecuencias de corte regulables con progresión continua
• Ecualizador de graves con regulación continua
• Nivel de entrada regulable
• Conmutación protectora electrónica contra cortocircuitos, desviación y sobrecalentamiento
• Accionamiento Mute (de silencio) para suprimir interferencias de ruidos al encender el aparato
  Salidas de bajo nivel (terminales cinch) para la conexión con un amplificador adicional
• Terminales de atornillado encapsulados para altavoces y alimentación
• Indicación de funcionamiento (diodo luminoso verde) e indicación de sobrecarga (diodo luminoso rojo)
  Mando a distancia para regular el volumen

3. INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla

del vehículo). Recomendamos que lo instale en el maletero.

• Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.
• Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.
• El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalación con diversos altavoces o con un completo sistema multicanal.

4. CONEXIONES

4.1 ABASTECIMIENTO Y SISTEMA DE ENCENDIDO AUTOMÁTICO

Advertencia importante: Antes de comenzar con la instalación, desconecte el borne positivo de la batería del coche para evitar cortocircuitos.

El cableado del sistema eléctrico de coches no suele ser suficiente para cumplir con las necesidades de un amplificador. Asegúrese de que los cables eléctricos que van al GND y al borne de +12 V sean de la dimensión suficiente. Para la conexión entre la batería y los terminales eléctricos del amplificador deberá utilizarse un cable con una sección transversal de al menos 16 mm².

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.

Una vez realizado esto, la conexión del amplificador de +12 V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 60 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal REM del amplificador. Para conectar el terminal de control REMOTO del amplificador y el aparato de mando, será suficiente un cable de sección transversal de 0,75 mm ^2 .

4.2 AUDIO CABLE

En la instalación del audiocable entre la salida cinch de la radio del coche y la entrada cinch del amplificador en el coche debe prestarse atención a que el audiocable y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del audiocable en el conducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio-señal.

Esto también se aplica al cable de conexión del mando a distancia para regular el volumen. Este cable no debe colocarse en el lado de los cables de abastecimiento eléctrico, sino junto con el cable audio.

4.3 CONEXIÓN DE ALTAVOCES

• La resistencia terminal más pequeña es de 2 ohmios
• Nunca conecte los terminales negativos del altavoz al chasis del automóvil.
• Nunca conecte la tensión de alimentación de +12 V con una salida de altavoz. Esto dañaría el transformador de salida del amplificador.

Si el amplificador funciona con bajos valores terminales o de forma incorrecta, tal y como hemos descrito anteriormente, puede ocurrir que resulten dañados tanto el propio amplificador como el altavoz. En este caso, la garantía ya no será válida.

5. ELEMENTOS DE MANDO, ENTRADAS Y SALIDAS

5.1 AJUSTE DEL NIVEL DE ENTRADA

El nivel de entrada puede adaptarse a todas las radios de coche o a platinas de cassette. Ponga el regulador de volumen de su radio en posición media y ajuste el regulador del nivel de entrada (2) de forma que se escuche un volumen medio. En esta posición, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofométrico óptima.

ATENCIÓN: Para evitar que se produzcan daños en los altavoces, realice pruebas con señales altas de corta duración.

5.2 FILTRO DE PASO BAJO CON FRECUENCIA DE TRANSICIÓN REGULABLE

Ponga el regulador (4) en la frecuencia de transición deseada. Así, el filtro podrá adaptarse a las necesidades de sonido del woofer instalado. La alta pendiente del flanco del filtro proporcionará una precisa bajada de los campos de frecuencia medios y altos.

5.3 FILTRO SUBSÓNICO

La función subsónica permite descender las frecuencias de bajos más profundas. Se utiliza el regulador (5) para ajustar con progresión continua el nivel de dicho descenso. De esta manera es posible reducir efectivamente al mínimo las distorsiones ocasionadas por desviaciones demasiado grandes de la membrana del altavoz, sin reducir el nivel de bajos aprovechable.

5.4 BASS-BOOST

Con ayuda de la función Bass-Boost (3) se consigue una acentuación o antidistorsión de las frecuencias bajas inferiores.

5.5 MANDO A DISTANCIA PARA REGULAR EL VOLUMEN

El volumen también puede regularse con el mando a distancia suministrado. A la hora de realizar el montaje, deberá asegurarse de que el cable del mando a distancia no se coloque en el mismo lado del coche que el abastecimiento de corriente del amplificador. El mando a distancia deberá montarse en el cuadro de instrumentos o en un lugar accesible. Entonces podrá ajustar el volumen del subwoofer independientemente de los ajustes que realice en la radio del coche.

5.6 SALIDAS PARA LA CONEXIÓN DE AMPLIFICADORES ADICIONALES

La señal de entrada de las tomas INPUT L y R (1) se transmite directamente a los pernos de salida OUTPUT (6) L y R. Las tomas OUTPUT posibilitan la conexión de amplificadores adicionales sin necesidad de enchufes en T ni cables.

ILUSTRACIÓN 1 CONEXIONES DE ALIMENTACIÓN / DE ENCENDIDO A DISTANCIA

(1) Terminal de conexión GND para la masa, al polo negativo de la batería
(2) Terminal de conexión REM para el encendido a distancia
(3) Terminal de conexión para un voltaje de batería de +12 V
(4) Batería
(5) Cable de fusible
(6) A la conexión automática de antena de su radio de coche

Si su radio de coche no dispone de una conexión automática de antena, este cable deberá conectarse al polo positivo (+) de la cerradura de encendido. En este caso, deberá instalarse un interruptor intermedio. Asegúrese de que el interruptor esté apagado cuando no se utilice el amplificador.

ILUSTRACIÓN 2 FUNCIONAMIENTO CON UNA RADIO DE COCHE ESTÉREO

Si el amplificador debe dirigirse con una radio de coche de 2 canales de salida, deberá procederse a instalar las conexiones y regularlas como se indica en la ilustración 2. La utilización del filtro de paso bajo utilizado se describe en el capítulo 5.2.

(1) A la radio del coche, salida izquierda
(2) A la radio del coche, salida derecha
(3) Subwoofer

ILUSTRACIÓN 3 FUNCIONAMIENTO CON UNA RADIO CON SALIDA SUBWOOFER

(1) A la radio del coche, salida subwoofer
(2) Subwoofer

ILUSTRACIÓN 4 FUNCIONAMIENTO COMO AMPLIFICADOR SUBWOOFER UTILIZANDO UN AMPLIFICADOR DE 4 CANALES ADICIONAL (MP 4000) PARA 4 ALTAVOCES SATÉLITE

(1) A la radio del coche, salida izquierda delantera
(2) A la radio del coche, salida derecha delantera
(3) A la radio del coche, salida izquierda trasera
(4) A la radio del coche, salida derecha trasera
(5) Altavoz izquierdo delantero
(6) Altavoz derecho delantero
(7) Altavoz izquierdo trasero
(8) Altavoz derecho trasero
(9) Subwoofer

ILUSTRACIÓN 5 ELEMENTOS DE MANDO, ENTRADAS Y SALIDAS

(1) Entrada de bajo nivel
(2) Regulador de nivel de entrada
(3) Regulador Bass-Boost
(4) Regulador de frecuencia de transición para el paso bajo
(5) Regulador de frecuencia de transición para el filtro subsónico
(6) Salidas para conectar con amplificadores adicionales
