BEDIENUNGSANLEITUNG MPX Mono MAC AUDIO

1 KANAL LEISTUNGSVERSTÄRKER

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

Abbildungen/Illustrations

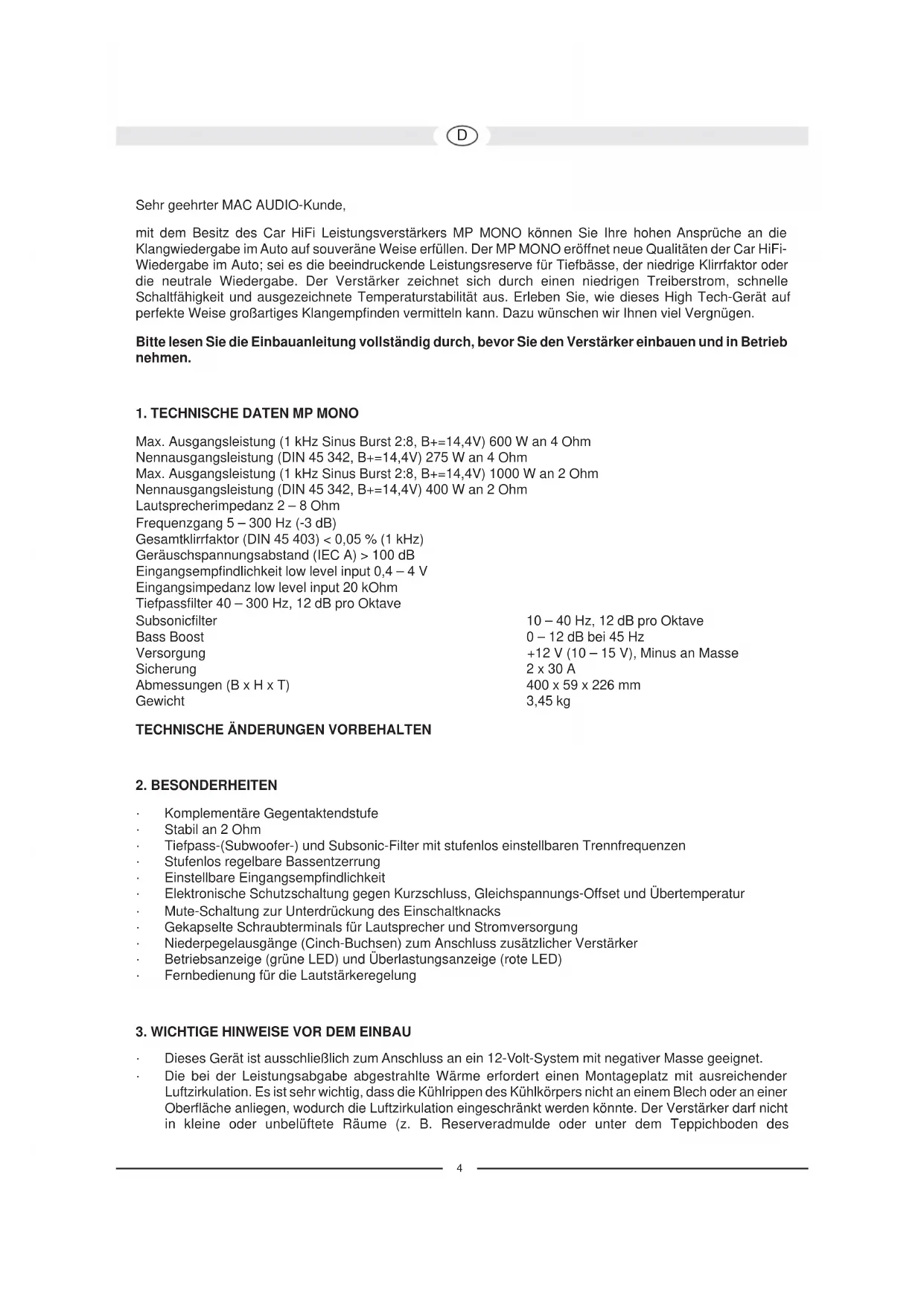

Sehr geehrter MAC AUDIO-Kunde, mit dem Besitz des Car HiFi Leistungsverstärkers MP MONO können Sie Ihre hohen Ansprüche an die Klangwiedergabe im Auto auf souveräne Weise erfüllen. Der MP MONO eröffnet neue Qualitäten der Car HiFi- Wiedergabe im Auto; sei es die beeindruckende Leistungsreserve für Tiefbässe, der niedrige Klirrfaktor oder die neutrale Wiedergabe. Der Verstärker zeichnet sich durch einen niedrigen Treiberstrom, schnelle Schaltfähigkeit und ausgezeichnete Temperaturstabilität aus. Erleben Sie, wie dieses High Tech-Gerät auf perfekte Weise großartiges Klangempfinden vermitteln kann. Dazu wünschen wir Ihnen viel Vergnügen. Bitte lesen Sie die Einbauanleitung vollständig durch, bevor Sie den Verstärker einbauen und in Betrieb nehmen.

1. TECHNISCHE DATEN MP MONO

Max. Ausgangsleistung (1 kHz Sinus Burst 2:8, B+=14,4V) 600 W an 4 Ohm Nennausgangsleistung (DIN 45 342, B+=14,4V) 275 W an 4 Ohm Max. Ausgangsleistung (1 kHz Sinus Burst 2:8, B+=14,4V) 1000 W an 2 Ohm Nennausgangsleistung (DIN 45 342, B+=14,4V) 400 W an 2 Ohm Lautsprecherimpedanz 2 – 8 Ohm Frequenzgang 5 – 300 Hz (-3 dB) Gesamtklirrfaktor (DIN 45 403) < 0,05 % (1 kHz) Geräuschspannungsabstand (IEC A) > 100 dB Eingangsempfindlichkeit low level input 0,4 – 4 V Eingangsimpedanz low level input 20 kOhm Tiefpassfilter 40 – 300 Hz, 12 dB pro Oktave Subsonicfilter 10 – 40 Hz, 12 dB pro Oktave Bass Boost 0 – 12 dB bei 45 Hz Versorgung +12 V (10 – 15 V), Minus an Masse Sicherung 2 x 30 A Abmessungen (B x H x T) 400 x 59 x 226 mm Gewicht 3,45 kg

TECHNISCHE ÄNDERUNGEN VORBEHALTEN

• Komplementäre Gegentaktendstufe

• Tiefpass-(Subwoofer-) und Subsonic-Filter mit stufenlos einstellbaren Trennfrequenzen

• Stufenlos regelbare Bassentzerrung

• Einstellbare Eingangsempfindlichkeit

• Elektronische Schutzschaltung gegen Kurzschluss, Gleichspannungs-Offset und Übertemperatur

• Mute-Schaltung zur Unterdrückung des Einschaltknacks

• Gekapselte Schraubterminals für Lautsprecher und Stromversorgung

• Niederpegelausgänge (Cinch-Buchsen) zum Anschluss zusätzlicher Verstärker

• Betriebsanzeige (grüne LED) und Überlastungsanzeige (rote LED)

• Fernbedienung für die Lautstärkeregelung

3. WICHTIGE HINWEISE VOR DEM EINBAU

• Dieses Gerät ist ausschließlich zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet.

• Die bei der Leistungsabgabe abgestrahlte Wärme erfordert einen Montageplatz mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in kleine oder unbelüftete Räume (z. B. Reserveradmulde oder unter dem Teppichboden des5

Kraftfahrzeugs) eingebaut werden. Empfehlenswert ist eine Unterbringung im Kofferraum.

• Montieren Sie den Verstärker so, dass er weitgehend vor Erschütterungen und Staub und Schmutz geschützt ist.

• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.

• Achten Sie darauf, dass die Sicherung und die Bedienungselemente nach der Montage zugänglich sind.

• Die Leistung und Zuverlässigkeit der Anlage ist von der Qualität des Einbaus abhängig. Lassen Sie die Montage vorzugsweise von einem Fachmann vornehmen, speziell dann, wenn es sich um eine Installation mit mehreren Lautsprechern oder um ein komplexes Mehrwege-System handelt.

Wichtiger Hinweis: Bevor Sie mit der Installation beginnen, trennen Sie die Plusklemme der Autobatterie ab, um Kurzschlüsse zu vermeiden. Die in Auto-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Leistungsverstärkers. Achten Sie darauf, dass die Stromleitungen zur GND und zur +12 V Klemme ausreichend dimensioniert sind. Für die Verbindung von der Batterie zu den Stromklemmen des Verstärkers ist ein Kabelquerschnitt von mindestens 16 mm² zu verwenden. Zuerst stellen Sie die Verbindung zwischen der GND-Klemme des Verstärkers sowie dem Minuspol der Batterie her. Es ist sehr wichtig, eine gute Verbindung herzustellen. Schmutzreste sind sorgfältig vom Anschlusspunkt der Batterie zu entfernen. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben. Der Verstärkeranschluss +12 V wird nun mit einem Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie verbunden. Die Sicherung sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 60 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecheranschlüsse ein. Schließen Sie nun die Fernsteuerleitung des Car HiFi-Receivers an die Steuerbuchse REM des Verstärkers an. Für die Verbindung zwischen dem REMOTE-Anschluss des Verstärkers und dem Steuergerät ist ein Kabel mit einem Querschnitt von 0,75 mm² ausreichend.

Bei der Installation des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte Installation, d.h. eine Installation des Stromkabels im linken Kabelschacht und des Audiokabels im rechten Kabelschacht oder umgekehrt. Damit wird das Übersprechen von Störungen auf das Audio-Signal verringert. Dieses gilt ebenfalls für das Verbindungskabel der Fernbedienung für die Lautstärkeregelung, dieses Kabel sollte nicht auf der Seite der Stromversorgungsleitungen verlegt werden, sondern zusammen mit dem Audiokabel.

4.3 LAUTSPRECHERANSCHLÜSSE

• Der kleinste Abschlusswiderstand ist 2 Ohm

• Schließen sie die Lautsprecher Minusklemmen niemals am Fahrzeugchassis an.

• Niemals die +12 V Versorgungsspannung mit einem Lautsprecherausgang verbinden. Dieses führt zur Zerstörung der Verstärkerendstufe. Wird der Verstärker mit niedrigeren Abschlusswerten betrieben oder falsch betrieben wie oben genannt, kann dieses dazu führen, dass sowohl der Verstärker selbst als auch die Lautsprecher beschädigt werden. In diesem Fall erlischt die Garantie.6

5. BEDIENUNGSELEMENTE UND EIN-/AUSGÄNGE

5.1 EINSTELLUNG DER EINGANGSEMPFINDLICHKEIT

Die Eingangsempfindlichkeit kann an jedes Autoradio oder Kassettendeck angepasst werden. Drehen Sie den Lautstärkeregler Ihres Radios auf Mittenstellung und stellen Sie dann den Eingangspegelregler (2) so ein, dass sich eine mittlere, durchschnittliche Lautstärke ergibt. Bei dieser Einstellung sind normalerweise genügend Leistungsreserven bei optimalem Geräuschspannungsabstand gewährleistet. ACHTUNG: Laute Testsignale nur kurz wiedergeben, um Beschädigungen der Lautsprecher zu vermeiden.

5.2 TIEFPASSFILTER MIT REGELBARER ÜBERGANGSFREQUENZ

Stellen Sie am Regler (4) die gewünschte Übergangsfrequenz ein. Damit ist das Filter den klanglichen Erfordernissen des verwendeten Tieftöners anpassbar. Die hohe Flankensteilheit des Filters sorgt für eine präzise Absenkung mittlerer und hoher Frequenzbereiche.

Mit Hilfe der Subsonic Funktion wird eine Absenkung der tiefsten Bassfrequenzen erreicht. Die Stärke der Absenkung lässt sich mit dem Regler (5) stufenlos einstellen. Damit können Verzerrungen durch zu großen Membranhub bei Lautsprechern wirkungsvoll minimiert werden, ohne den nutzbaren Tieftonpegel zu reduzieren.

Mit Hilfe der Bass-Boost Funktion (3) wird eine Anhebung oder eine Entzerrung der unteren Bassfrequenzen erreicht.

5.5 FERNBEDIENUNG ZUR LAUTSTÄRKEREGELUNG

Die Lautstärke lässt sich zusätzlich mit der mitgelieferten Fernbedienung regeln. Bei der Montage ist darauf zu achten, dass die Leitung zur Fernbedienung nicht auf die gleiche Seite des Fahrzeuges gelegt wird wie die Stromversorgung des Verstärkers. Die Fernbedienung sollte am Armaturenbrett oder an einer leicht zugänglichen Stelle montiert werden. Nun kann man die Lautstärke des Subwoofers unabhängig von den Einstellungen am Autoradio einstellen.

5.6 AUSGÄNGE ZUM ANSCHLUSS WEITERER VERSTÄRKER

Das Eingangssignal der INPUT Anschlüsse INPUT L und R (1) wird direkt an die Ausgangsbuchsen OUTPUT (6) L und R weitergeleitet. Die OUTPUT Anschlüsse ermöglichen den Anschluss weiterer Verstärker ohne zusätzliche T-Stecker und Kabel.7

BILD 1 STROMVERSORGUNG- UND FERNEINSCHALTUNGSANSCHLUSS

(1) Anschlussklemme GND für die Masse, zum Minuspol der Batterie (2) Anschlussklemme REM für die Ferneinschaltung (3) Anschlussklemme für +12 V Batteriespannung (4) Batterie (5) Kabelsicherung (6) Zum Automatikantennenanschluss Ihres Autoradios Wenn Ihr Autoradio nicht mit einem Automatikantennenanschluss ausgestattet ist, ist dieses Kabel mit dem Pluspol (+) am Zündschloss zu verbinden. In diesem Fall sollte ein Ein-/Ausschalter zwischengeschaltet werden. Achten Sie darauf, dass dieser Schalter ausgeschaltet wird, wenn der Verstärker nicht benutzt wird.

BILD 2 BETRIEB MIT EINEM STEREO-AUTORADIO

Soll der Verstärker von einem Autoradio mit 2 Ausgangskanälen angesteuert werden, dann sind die Anschlüsse und Einstellungen wie in Bild 2 vorzunehmen. Der Einsatz des verwendeten Tiefpassfilters wird in Kapitel 5.2 beschrieben. (1) Zum Autoradio, Ausgang links (2) Zum Autoradio, Ausgang rechts (3) Subwoofer BILD 3 BETRIEB MIT EINEM AUTORADIO MIT SUBWOOFERAUSGANG (1) Zum Autoradio, Subwooferausgang (2) Subwoofer BILD 4 BETRIEB UNTER VERWENDUNG EINES ZUSÄTZLICHEN 4-KANAL-VERSTÄRKERS

(MP 4000) FÜR 4 SATELLITENLAUTSPRECHER

(1) Zum Autoradio, Ausgang links vorn (2) Zum Autoradio, Ausgang rechts vorn (3) Zum Autoradio, Ausgang links hinten (4) Zum Autoradio, Ausgang rechts hinten (5) Lautsprecher links vorn (6) Lautsprecher rechts vorn (7) Lautsprecher links hinten (8) Lautsprecher rechts hinten (9) Subwoofer

BILD 5 BEDIENUNGSELEMENTE UND EIN-/AUSGÄNGE

(1) Niederpegeleingang (2) Eingangspegelregler (3) Bass Boost Regler (4) Übergangsfrequenzregler für den Tiefpass (5) Übergangsfrequenzregler für das Subsonicfilter (6) Ausgänge zum Anschließen weiterer Verstärker8

5.1 REGLAGE DE LA SENSIBILITE D’ENTREE

1. TECHNISCHE GEGEVENS MP MONO

BILD 2 DRIFT MED EN STEREO-BILRADIO

Om förstärkaren skall styras av en bilradio med 2 utgångskanaler och skall driva 2 högtalare, skall anslutningarna och inställningarna utföras enligt bild 2. Användning av lågpassfilter beskrivs i kapitel 5.2. (1) Till bilradion, utgång vänster (2) Till bilradion, utgång höger (3) Subwoofer BILD 3 DRIFT MED BILRADIO MED SUBWOOFERUTGÅNG (1) Till bilradio, utgång subwoofer (2) Subwoofer BILD 4 DRIFT SOM SUBWOOFERFÖRSTÄRKARE GENOM ANVÄNDNING AV EXTRA 4- KANALSFÖRSTÄRKARE (MP 4000) FÖR 4 SATELLITHÖGTALARE (1) Till bilradio, utgång vänster fram (2) Till bilradio, utgång höger fram (3) Till bilradio, utgång vänster bak (4) Till bilradio, utgång höger bak (5) Högtalare vänster fram (6) Högtalare höger fram (7) Högtalare vänster bak (8) Högtalare höger bak (9) Subwoofer BILD 5 MANÖVRERINGSENHETER OCH IN-/UTGÅNGER (1) Lågnivåingång (2) Regulator för ingångsnivå (3) Bass boost-reglering (4) Regulator för växelfrekvens för lågpass (5) Regulator för växelfrekvens för subsonicfilter (6) Utgångar för anslutning av fler förstärkare36 RUS37 RUS38 RUS39 RUS40 CHN41 CHN42 CHN43 CHN44 J45 J46 J47 J48495051Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAC AUDIO HiFi-Produktes geworden. MAC AUDIO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für Mac audio HiFi-Elektronik 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erwei- sen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung ver- schickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt, • die Kaufquittung beigefügt ist. 5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile •Transportschäden, sichtbar oder unsichtbar (Reklama- tionen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metalltei- len, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert wer- den.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. • Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis. Congratulations! You have made a wise selection in becoming the owner of a MAC AUDIO HiFi equipment. Due to high quality MAC AUDIO products have earned an excellent reputation through the western world. And this high quality standard en- ables us to grant a 2-years warranty for Mac audio HiFi-electronic components. The equipments are checked and tested continously during the entire production process. In case you have problems with your MAC AUDIO HiFi equipment, kindly observe the following:

FGARANTIEKARTE WARRANTY CARD Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land/Country Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Kaufdatum/buying dateLise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 807-0 • Fax+49 (0) 2234 807-399 www.mac-audio.de
