MANUAL DE USUARIO PM408 Omnitronic

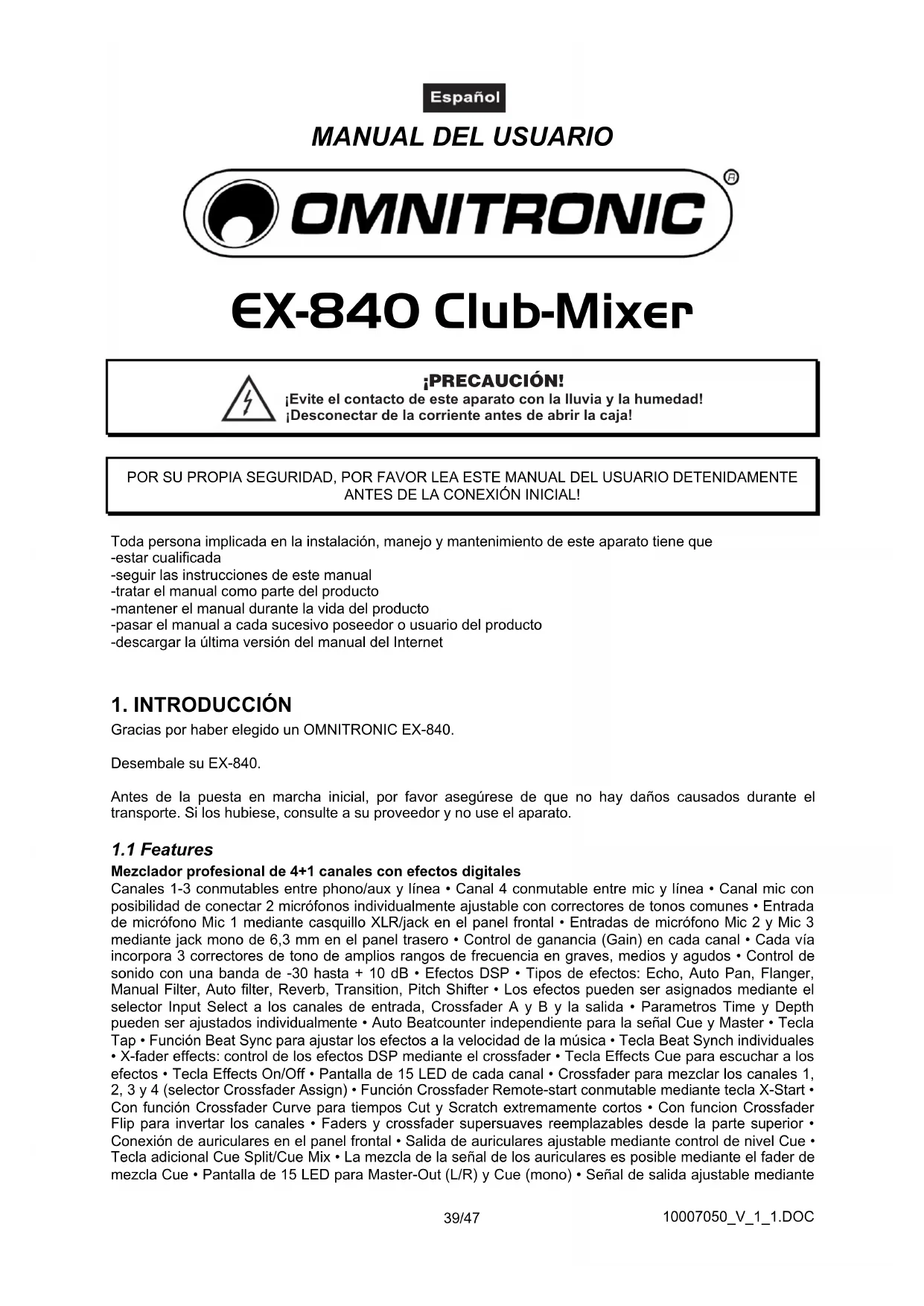

EX-840 Club-Mixer ¡Evite el contacto de este aparato con la lluvia y la humedad! Desconectar de la corriente antes de abrir la caja!¡ ¡PRECAUCIÓN! POR SU PROPIA SEGURIDAD, POR FAVOR LEA ESTE MANUAL DEL USUARIO DETENIDAMENTEANTES DE LA CONEXIÓN INICIAL!Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que-estar cualificada-seguir las instrucciones de este manual-tratar el manual como parte del producto-mantener el manual durante la vida del producto-pasar el manual a cada sucesivo poseedor o usuario del producto-descargar la última versión del manual del Internet

Gracias por haber elegido un OMNITRONIC EX-840.Desembale su EX-840.Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante eltransporte. Si los hubiese, consulte a su proveedor y no use el aparato.

Mezclador profesional de 4+1 canales con efectos digitalesCanales 1-3 conmutables entre phono/aux y línea • Canal 4 conmutable entre mic y línea • Canal mic con posibilidad de conectar 2 micrófonos individualmente ajustable con correctores de tonos comunes • Entrada de micrófono Mic 1 mediante casquillo XLR/jack en el panel frontal • Entradas de micrófono Mic 2 y Mic 3 mediante jack mono de 6,3 mm en el panel trasero • Control de ganancia (Gain) en cada canal • Cada víaincorpora 3 correctores de tono de amplios rangos de frecuencia en graves, medios y agudos • Control de sonido con una banda de -30 hasta + 10 dB • Efectos DSP • Tipos de efectos: Echo, Auto Pan, Flanger, Manual Filter, Auto filter, Reverb, Transition, Pitch Shifter • Los efectos pueden ser asignados mediante el selector Input Select a los canales de entrada, Crossfader A y B y la salida • Parametros Time y Depth pueden ser ajustados individualmente • Auto Beatcounter independiente para la señal Cue y Master • Tecla Tap • Función Beat Sync para ajustar los efectos a la velocidad de la música • Tecla Beat Synch individuales

• X-fader effects: control de los efectos DSP mediante el crossfader • Tecla Effects Cue para escuchar a los efectos • Tecla Effects On/Off • Pantalla de 15 LED de cada canal • Crossfader para mezclar los canales 1, 2, 3 y 4 (selector Crossfader Assign) • Función Crossfader Remote-start conmutable mediante tecla X-Start • Con función Crossfader Curve para tiempos Cut y Scratch extremamente cortos • Con funcion Crossfader Flip para invertar los canales • Faders y crossfader supersuaves reemplazables desde la parte superior • Conexión de auriculares en el panel frontal • Salida de auriculares ajustable mediante control de nivel Cue •Tecla adicional Cue Split/Cue Mix • La mezcla de la señal de los auriculares es posible mediante el fader de mezcla Cue • Pantalla de 15 LED para Master-Out (L/R) y Cue (mono) • Señal de salida ajustable mediante10007050_V_1_1.DOC 40/47 el fader Master (Master 1) o control Master (Master 2) • Salida de monitor controlable separadamente (DJ- Booth) para conectar altavoces activos o un amplificador adicional • 2 salidas Master, salida Booth y salida Rec mediante dos casquillos cinch • Salida Master 1 adicional mediante conectores XLR simetricos • Salida Rec independiente del nivel Master para grabaciones con nivel estático • Mezclador multifunción de alto nivel con un sonido convincente

2. INSTRUCCIONES DE SEGURIDAD

¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir una peligrosa descarga eléctrica al tocar los cables! ¡PRECAUCIÓN! Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario. Importante: Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún defecto o problema resultante. Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato. Un voltaje u enchufe inapropiado puede destruir el aparato o causar un golpe electríco mortal. Siempre conectar la clavija de alimentación al final. La clavija debe ser insertado sin fuerza. Asegúrese de que la clavija está firmemente conectado con el enchufe. La boquilla del cable u el conector del aparato no debe ser cargado con tracción. Siempre debe haber una longura suficiente de cable al aparato. Otra vez, el cable puede ser estropeado que puede causar un golpe eléctrico mortal. Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del aparato y del cable regularmente. Cuando Vd. utilice prolongaciones, asegúrese de que el sección de los conectores está suficiente pare el corriente del aparato. Todas las instrucciones del cable de alimentación deben ser respectadas. Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación. Otra vez, el cable u la clavija puede ser estropeado que puede causar un golpe electríco mortal. Si enchufes o interruptores no son accesibles, el aparato debe ser desconectado de la red. Desconecte el aparato de la red cuando hay polvo en la clavija u el aparato. Limpie el aparato con un paño suave y húmedo. Polvo puede reducir la insulación que puede causar un golpe electríco mortal. Poluciones mas graves deben ser removidos por un especialista. Líquido de todas formas deben nunca entrar en enchufes, conectores u algunos orificios del aparato. Cuando supone que líquido puede haber entrado en el aparato, desenchufe el aparato inmediatamente. También cuando el aparato se ha encontrado en un ambiente muy humedo. El aparato debe ser controlado10007050_V_1_1.DOC 41/47 por un especialista si insulaciones están reducidos a causa del líquido. Insulaciones reducidos pueden causar un golpe eléctrico mortal. Piezas de todas formas deben nunca entrar en el aparato - especialmente piezas de metal. Cuando supone que piezas de metal pueden haber entrado en el aparato, desenchufe el aparato inmediatamente. Malfunciones o cortocircuitos pueden causar un golpe eléctrico mortal. Antes de conectar el aparato todos los potenciómetros y reguladores de volumen deben posicionarse en “0” o en la posición mínima. ATENCIÓN: ¡enchufe el amplificador en último lugar y desenchufelo en primer lugar! Manténgalo lejos del alcance de los niños y de personal no profesional. ATENCIÓN: ¡Un volumen demasiado alto puede dañar el oído! No hay piezas que requieran servicio dentro del aparato. Las operaciones de mantenimiento y servicio deben ser llavadas a cabo únicamente por concesionarios autorizados.

3. INSTRUCCIONES DE MANEJO

Este aparato es un mixer de son profesional para mezclar las señales de son de fuentes de música diferente entre ellos. El aparato sólo es permitido para una conexion con una tensión alternativa de 115/230 V, 50/60 Hz y ha sido diseñado para ser usado en interiores. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! La temperatura ambiente debe ser entre -5° C y +45° C. Mantenga el aparato alejado del sol directo (especialmente en el coche) y de fuentes de calor. La humedad relativa no debe ser mas de 50 % en una temperatura ambiente de 45° C. Este aparato sólo debe ser utilizado en una altura entre -20 y 2000 m arriba del mar. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos. No utilice productos de limpieza en aerosol para limpiar los faders. No utilice disolventes o detergentes agresivos para limpiar el aparato. Utilice mejor un paño suave y húmedo. El código de barras de serie no debe ser quitado del aparato, en caso de que esto ocurra la garantía ya no es válida. Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros come p. ej. cortocircuito, quema, descarga eléctrica, etc.

Instale el aparato en una superficie plana. Asegúrese de que el conmutador de alimentación está en la posición “OFF”. Antes de que conecte los aparatos todas las unidades deben de estar desenchufadas.10007050_V_1_1.DOC 42/47 Para conseguir la mayor calidad de sonido utilice únicamente cables de alta calidad para conectar los aparatos. Asegúrese de que los cables están fijados adecuadamente. Puede conectar hasta 3 a amplificadores al EX-840. Puede reglar la señal master 1 con el Masterfader 1 y el controlador "Balance". Puede reglar la señal master 2 con el Masterfader 2. Puede reglar la señal Booth con el regulador de nivel Booth. Puede conectar la salida master 1 mediante los casquillos cinch o las clavijas simétricas XLR incorporadas. Ocupación de las clavijas XLR:

Puede conectar la salida master 2 mediante los casquillos cinch. Asegúrese de que los casquillos están conectados adecuadamente (izq.=L / der.=R). Mediante los casquillos "Booth" puede conectar bafles activos para su cabina DJ ("Booth") o un amplificator adicional para crear una zona suplementaria. Para grabar conecte su cassette a los casquillos REC OUT. El nivel del REC OUT no se verá afectado por el regulador “Master”. Puede controlar el nivel de salida (output) con los faders de los canales. El EX-840 posee un canal de micrófono controlable ("DJ Mic"). El micrófono "DJ Mic" puede ser conectado mediante el casquillo XLR/jack en el panel frontal. Con la tecla “Talkover” puede atenuar todas las otras señales sin afectar al volumen del micrófono. Ocupación del casquillo XLR incorporado: Ocupación de la clavija jack, simétrica: Clavija jack estereo, simétrica: Tip Fase negativo (-) Ring Sleeve Fase positivo (+) Tierra El EX-840 también posee de un casquillo jack mono 6,35 mm MIC 1 en el panel trasero. Puede reglar el nivel del micrófono con el fader CH-1. Asegúrese que el interruptor LINE 1/MIC 1 está en la posición MIC 1. Puede conectar hasta 3 tocadiscos utilizando los casquillos PHONO 1, PHONO 2 y PHONO 3 del panel trasero. Puede controlar la señal del tocadiscos después de que haya cambiado los interruptores PHONO/LINE a PHONO. La señal se controla entonces mediante los faders CH-2, CH-3 y CH-4.10007050_V_1_1.DOC 43/47 Conecte su cassette, radio, CD-player o todas las otras señales de línea a los casquillos LINE del panel trasero. Las señales de línea pueden ser controladas sólo después de que ha conectado el interruptor PHONO/LINE a LINE. La señal es controlada entonces mediante los respectivos faders. Conectar el aparato a la red mediante el cable de alimentación incluído.

(1) Interruptor Phono/Line/Aux Se usa para seleccionar el input que se envia a cada uno de los canales individuales. (2) Regulador "Gain" Con el regulador "Gain" puede ajustar la intensidad de la señal de entrada. (3) Tecla Cue Para seleccionar el canal para supervisión. (4) Regulador "Treble" Para ajustar los agudos de la señal de entrada. (5) Regulador "Middle" Para ajustar los medios de la señal de entrada. (6) Regulador "Bass" Para ajustar los graves de la señal de entrada. (7) Fader de vía Se usa para ajustar el nivel de cada canal. (8) Tecla X-Fader Assign Mediante la tecla X-Fader Assign, Vd. puede seleccionar en que lado del crossfader el canal seleccionado sera asignado. (9) Tecla Crossfader Curve Con esta tecla Vd. puede seleccionar el carácter regulador del crossfader. En el modo Soft, Vd. puede reglar todo la línea crossfader contínuamente. En el modo Sharp, sólo puede reglar los lados de la línea crossfader. Nunca utilizar esta tecla cuando hay música por que puede alternar el volumen. (10) Tecla Faderstart Con esta tecla Vd. puede conmutar el faderstart. (11) Crossfader Mezcla las señales de un canal con las de otro. (12) Casquillo jack MIC 1 Se puede conectar micrófonos con clavija XLR o jack.10007050_V_1_1.DOC 44/47 (13) Regulador "Treble" Para ajustar los agudos del micrófono. (14) Regulador "Middle" Para ajustar los medios del micrófono. (15) Regulador "Bass" Para ajustar los graves del micrófono. (16) Selector de función “Talkover” Este selector tiene las funciones siguientes: OFF: el micrófono está desactivado. MIC ON: el micrófono está activado. TALKOVER: todas las señales excepto la del micrófono son atenuadas por 14 dB. (17) Regulador de nivel del micrófono 1 Se puede ajustar el volumen del micrófono 1. (18) Regulador de nivel del micrófono 2 Se puede ajustar el volumen del micrófono 2. (19) Masterfader Ajusta el nivel de la salida "Master 1". (20) Regulador "Zone Volume" Ajusta el nivel de la salida "Zone Volume". (21) Regulador "Balance" Para ajustar la cantidad de la señal emitida a la izquierda y a la derecha de la salida master. (22) Conmutador "Mono/Stereo" Para conmutar la señal master a stereo o mono. Si ha conectado orígenes de tono con salida mono mediante una clavija cinch al EX-840, conmute la señal master a mono para tener la señal en las dos salidas. (23) Pantalla del nivel Master/Cue Level En la parte inferior, la pantalla muestra el nivel de salida del master de la izquierda y de la derecha. En la parte superior, la pantalla muestra el nivel del canal de supervisión. (24) Conmutador de alimentación Pulse el interruptor para comenzar a manejarlo.

(25) REGULADOR PARAMETER TIME

Mediante el regulador Parameter Time, Vd. puede ajustar el tiempo del efecto.

(26) REGULADOR PARAMETER RATIO

Mediante el regulador Parameter Ratio, Vd. puede ajustar la intensidad del efecto. (27) INPUT SELECT Para seleccionar el canal de fuente deseado. (28) EFFECTS SELECT Para seleccionar el el efecto deseado. (29) Pantalla de efectos

(30) TECLAS BEAT SYNC

Mediante las tecla Beat Sync, Vd. puede ajustar los efectos en la velocidad del título actual. (31) Teclas X-FADER EFFECTS (32) Tecla Effects Cue Con esta tecla puede escuchar al canal de efectos. (33) Tecla Effects On/Off Para conmutar los efectos. (34) TECLA TAP Mediante la tecla Tap, Vd. puede mirar el ritmo de los graves de una canción. Pulse la tecla en el ritmo de la música. La pantalla muestra la velocidad del ritmo en BPM. (35) Regulador "Booth" Ajusta el nivel de la salida "Booth". (36) Fader "Cue Mixing" Conecte sus auriculares al casquillo de los auriculares. Seleccione el canal para supervisión con las teclas "Cue". Cuando Vd. pone el fader "Cue Mixing" en PGM, puede oír la señal de salida del mezclador. Cuando el Fader "Cue Mixing" está en la posición intermedia, puede oír la señal de supervisión y de salida. (37) Tecla de función “Separación de CUE/Mezcla de CUE” Función de separación de CUE (tecla fuera): la señal CUE está a un lado de los auriculares y la señal de salida en el otro lado. Función de mezcla de CUE (tecla presionada): la mezcla ajustable de la señal CUE y la señal de salida están a ambos lados de los auriculares. (38) Regulador "Cue Level" Con él se puede ajustar el volumen de los auriculares sin cambiar la señal de salida.10007050_V_1_1.DOC 45/47 (39) Casquillo de los auriculares Se utiliza para conectar los auriculares. Se puede utilizar auriculares desde 8 ohmios hasta 600 ohmios.

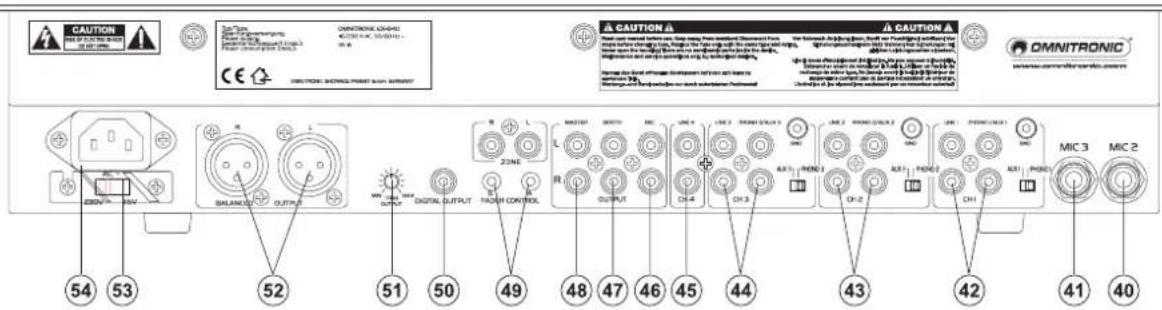

(40) Casquillo jack MIC 2 Conecte su micrófono con clavija jack 6,35 mm. (41) Casquillo jack MIC 3 Conecte su micrófono con clavija jack 6,35 mm. (42), (43), (44) Casquillos de entrada LINE / PHONO / AUX Casquillo de entrada para CH-2, y CH-3. Conecte los tocadiscos equipados con cartucho de pickup MM a la entrada PHONO. Los CD-players o cassettes deben ser conectados a la entrada LINE. Los instrumentos musicales del nivel de línea con salidas estéreo como máquinas de ritmo o Samplers deben ser conectados igualmente a las entradas LINE. GND (Terminal de tierra) Conecte el cable de tierra del tocadiscos a este terminal. Esto ayuda a reducir ruidos. (45) Casquillos de entrada LINE 4 Casquillo de entrada para CH-4. (46) Salida "Rec" Para conectar su unidad de grabación. (47) Salida "Zone Out" Salida para conectar su sistema de monitor. (48) Salida "Master" Salida para conectar el amplificador. (49) Casquillos X-Start Mediante el casquillo Start, el CD-player respectivo puede ser controlado à distancia mediante el Crossfader. Si Vd. utilice un CD-Player con función Faderstart, conecte el mixer con el casquillo Control. Estos casquillos nunca deben ser conectados con un voltaje. (50 CASQUILLO DE SALIDA DIGITAL (DIGITAL OUT) La señal de música de esto casquillo es digital. Conecte la salida a la entrada respectiva de su amplificador por ejemplo. (51) TRIM CONTROL Para ajustar el nivel de la salida digital. (52) Salida "Master Balanced Output" Salida simétrica de la señal "Master". (53) Selector de ténsion Asegúrese de la posición correcta.

Conectar su cable de alimentación aquí.

Puede apagar o desapagar el aparato mediante el interruptor POWER. Cuando el mixer recibe los señales audio, la pantalla muestra el nivel de la señal audio. Vd. puede ajustar el nivel de la señal de entrada mediante el regulador Gain respectivo.10007050_V_1_1.DOC 46/47

7. SOLUCIÓN DE PROBLEMAS

PROBLEMA: CAUSA: SOLUCION: La alimentación no se conecta. • El cable de alimentación no está conectado.

• Compruebe el cable de conexión y cables de extension. No hay sonido. • El interruptor PHONO/LINE/AUX del canal respectivo no está en la posición correcta.

• El cable de conexion del aparato respectivo no está bien conectado o está desconectado.

• El casquillo o la clavija de conexion está sucio.

• Pone el interruptor PHONO/LINE/AUX en la posición correcta.

• Controle el cable de conexion y si las clavijas están bien conectadas.

• Limpie el casquillo y/o la clavija. Hay ruidos. • El nivel de entrada es demasiado alto.

• Ajuste la señal de entrada mediante el regulador "Gain". Cuando Vd. cambia la ocupa- ción del crossfader, la señal master está desactivado. La ocupación de los dos lados del selector "Channel Assign" es la misma. Desconecte el crossfader de un lado antes de cambiar la ocupación. Los canales deseados no pueden ser sincronizados. Los canales seleccionados mediante el selector "Channel Assign" no son correctos. Seleccione los canales correctos.

8. SUSTITUCIÓN DEL CROSSFADER

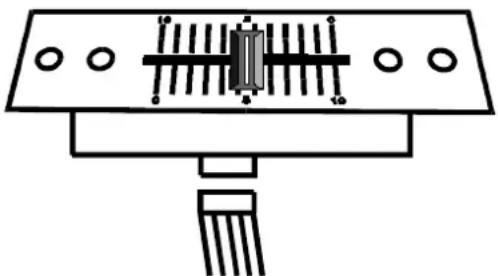

Instrucciones para sustituir el Crossfader (cuando Vd. ha comprado un crossfader completo):

• Retirar el botón de fader

• Retirar los 2 tornillos exteriores del panel del fader

• Sacar el fader y desconectar el cable de conexión

• Conectar el nuevo fader y fijarlo en el aparato. Para la versión de diseño, Vd. no puede utilizar el panel de fader del crossfader de recambio. Para sustituir el panel de fader, también tiene que retirar los 2 tornillos interiores.

9. LIMPIEZA Y MANTENIMIENTO

¡PELIGRO DE MUERTE! ¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento! Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No utilizar nunca alcohol o disolventes! No hay piezas que necesiten de servicio dentro del aparato. Las operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados. En caso de que necesite piezas de repuesto, utilice piezas originales. Si tiene alguna pregunta más, póngase en contacto con su distribuidor.10007050_V_1_1.DOC 47/47

10. ESPECIFICACIONES TÉCNICAS

Alimentación: 115/230 V AC, 50/60 Hz ~ Consumo: 35 W Entradas: 3 phonos, 4 líneas, 3 mic Voltaje mínimo: Micrófono 1: 2 mV RMS, 1 kOhmios Micrófono 2 & 3: 1 mV RMS, 1 kOhmios Phono: 3,16 mV RMS, 47 kOhmios Line: 200 mV RMS, 10 kOhmios Tensión de salida: Master Out XLR: 1,5 V / 200 Ohmios Rec. Out (análogo): 775 mV RMS / 1 kOhmios Rec. Out (digital): 0,5 V RMS 75 Ohmios Auriculares: 3000 mV @ 32 Ohmios (> 16) Salidas: 1 Master-Out, symetrico XLR + RCA 1 Rec-Out (análogo, RCA) 1 Rec-Out (digital, RCA) 1 Zone (RCA) 1 Booth (RCA) Respuesta de frecuencias: Micrófono: 20 - 20,000 Hz, +1 / -3 dB Phono: 20 - 20,000 Hz, +1 / -2 dB Line: 20 - 20,000 Hz, +1 / -2 dB Effectos (dry): 20 - 20,000 Hz, +1 / -2 dB Distorsión: 20 - 20,000 Hz Phono: < 0,07 % Line: < 0,02 % Effectos: < 0,05 % Proporción S/N: Micrófono 1: <-60 dB Micrófono 2 & 3: <-62 dB Phono: <-70 dB Line: <-80 dB Effectos (dry): <-70 dB Atenuación del Talkover: -14 dB ± 1 dB Control de sonido/canal: Agudos: -30 dB hasta +10 dB, ± 1 dB en 13 KHz Medios: -30 dB hasta +10 dB, ± 1 dB en 1 KHz Graves: -30 dB hasta +10 dB, ± 1 dB en 70 Hz Control de sonido/micrófono: Agudos: ± 12, ± 2 dB en 13 KHz Medios: ± 12, ± 2 dB en 1 KHz Graves: ± 12, ± 2 dB en 70 Hz Talkover (Line): < -70 dB en 1 KHz Dimensiones (An.xPr.xAl.): 482 x 266 x 105 mm Peso: 5 kg Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 19.05.2004 ©
