Caractéristiques	Détails
Type de produit	Table de mixage
Nombre de canaux	4 canaux mono
Entrées	4 entrées XLR, 4 entrées ligne, 1 entrée USB
Sorties	2 sorties principales, 1 sortie casque, 1 sortie enregistrement
Alimentation	Alimentation externe, 12V DC
Dimensions	320 x 250 x 100 mm
Poids	1,5 kg
Utilisation	Idéale pour les DJ, les événements live et les studios d'enregistrement
Maintenance	Nettoyer régulièrement les faders et les potentiomètres, vérifier les connexions
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'humidité
Informations générales	Compatibilité avec divers équipements audio, garantie de 2 ans

FOIRE AUX QUESTIONS - PM408 Omnitronic

Pourquoi ma table de mixage Omnitronic PM408 ne s'allume-t-elle pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment puis-je régler le volume de sortie sur ma table de mixage ?

Utilisez les faders de volume situés sur le panneau avant pour ajuster le niveau de sortie de chaque canal. Le fader principal contrôle le volume général.

Les entrées de ma table de mixage ne fonctionnent pas, que faire ?

Assurez-vous que les câbles sont correctement connectés et que les sources audio sont actives. Vérifiez également que les niveaux de gain sont correctement réglés.

Comment connecter un microphone à la table de mixage ?

Utilisez une entrée XLR pour connecter votre microphone. Assurez-vous d'activer le bouton 'Mic' sur le canal correspondant pour activer la prise en charge du microphone.

Pourquoi y a-t-il un bruit de fond lorsque j'utilise ma table de mixage ?

Vérifiez que les câbles ne sont pas endommagés et qu'ils ne sont pas trop longs. Éloignez les câbles de toute source d'interférence électromagnétique et ajustez les niveaux de gain.

Comment utiliser les effets intégrés de la table de mixage ?

Sélectionnez le canal sur lequel vous souhaitez appliquer l'effet, puis utilisez le bouton d'effet pour choisir l'effet désiré et ajustez le niveau avec le fader dédié.

Comment puis-je enregistrer le mixage effectué sur la table ?

Connectez un appareil d'enregistrement à la sortie de la table de mixage et sélectionnez la sortie appropriée pour capturer le son mixé.

La table de mixage ne réagit pas aux commandes, que faire ?

Essayez de redémarrer la table de mixage. Si le problème persiste, vérifiez si une mise à jour du firmware est disponible ou contactez le support technique.

Comment effectuer un réglage de l'égaliseur sur ma table de mixage ?

Utilisez les contrôles d'égalisation sur chaque canal pour ajuster les fréquences basses, moyennes et hautes selon vos préférences.

Puis-je utiliser ma table de mixage avec un ordinateur ?

Oui, vous pouvez connecter votre table de mixage à un ordinateur via USB ou une interface audio pour enregistrer ou diffuser du son.

Comment effectuer un reset de la table de mixage ?

Pour effectuer un reset, consultez le manuel de l'utilisateur pour les instructions spécifiques, car cela peut varier en fonction du modèle.

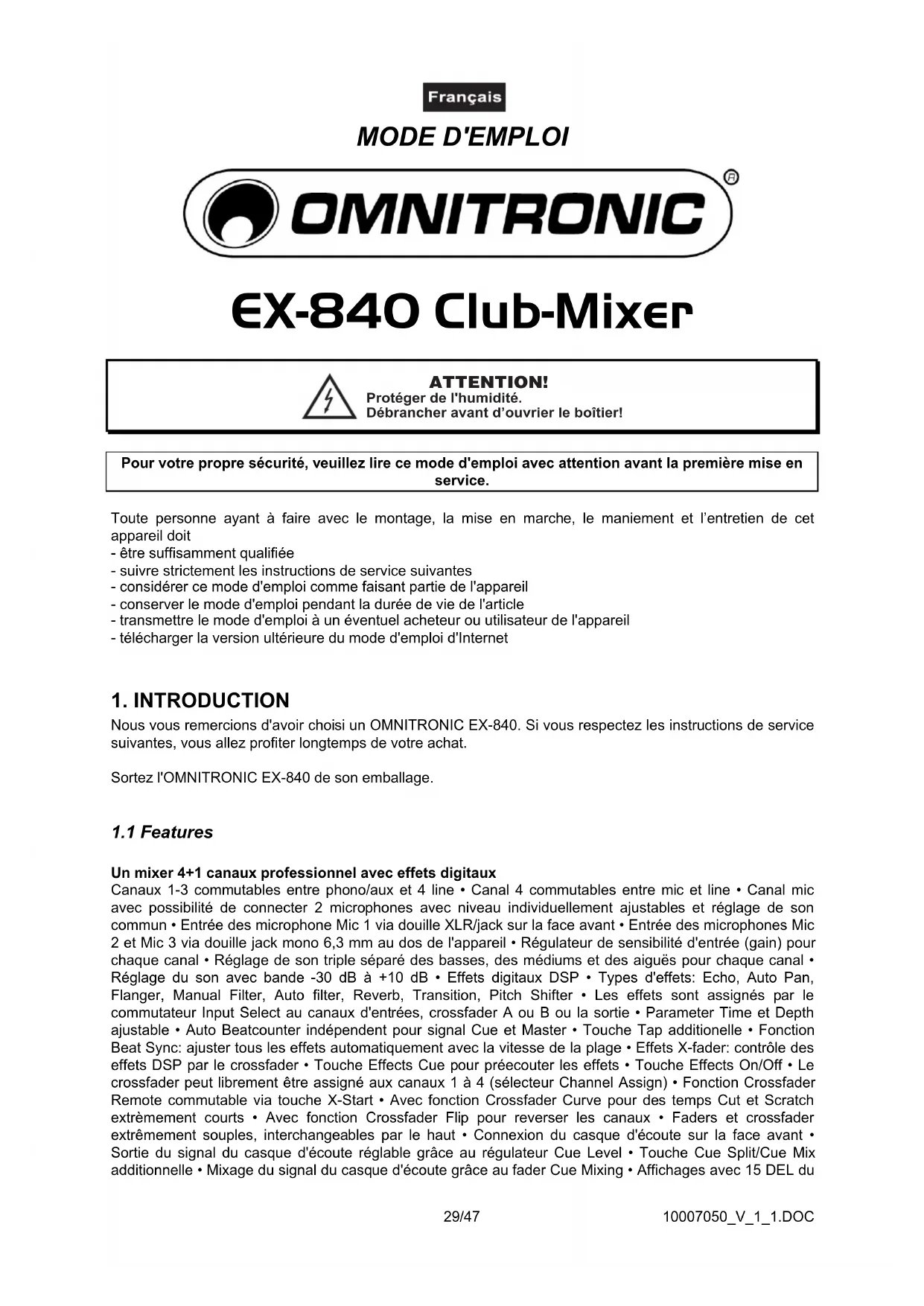

MODE D'EMPLOI PM408 Omnitronic

5.2 Dos de l'appareil 35

1. MANIEMENT .... 36

2. PROBLÈMES....36

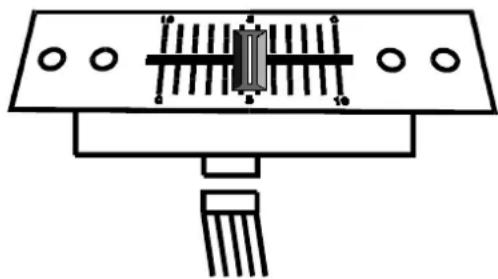

3. REMPLACEMENT DU CROSSFADER.... 37

4. NETTOYAGE ET MAINTENANCE 37

5. CARACTÉRISTIQUES TECHNIQUES 38

Español

Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:

Protéger de l'humidité. Débrancher avant d'ouvrier le boîtier!

Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.

Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l'entretien de cet appareil doit

• être suffisamment qualifiée
• suivre strictement les instructions de service suivantes
• considérer ce mode d'emploi comme faisant partie de l'appareil
• conserver le mode d'emploi pendant la durée de vie de l'article
• transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
• télécharger la version ultérieure du mode d'emploi d'Internet

1. INTRODUCTION

Nous vous remercions d'avoir choisi un OMNITRONIC EX-840. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.

Sortez l'OMNITRONIC EX-840 de son emballage.

1.1 Features

Un mixer 4+1 canaux professionnel avec effets digitaux

Canaux 1-3 commutables entre phono/aux et 4 line • Canal 4 commutables entre mic et line • Canal mic avec possibilité de connecter 2 microphones avec niveau individuellement ajustables et réglage de son commun • Entrée des microphone Mic 1 via douille XLR/jack sur la face avant • Entrée des microphones Mic 2 et Mic 3 via douille jack mono 6,3 mm au dos de l'appareil • Régulateur de sensibilité d'entrée (gain) pour chaque canal • Réglage de son triple séparé des basses, des médiums et des aiguës pour chaque canal • Réglage du son avec bande -30 dB à +10 dB • Effets digitaux DSP • Types d'effets: Echo, Auto Pan, Flanger, Manual Filter, Auto filter, Reverb, Transition, Pitch Shifter • Les effets sont assignés par le commutateur Input Select au canaux d'entrées, crossfader A ou B ou la sortie • Parameter Time et Depth ajustable • Auto Beatcounter indépendent pour signal Cue et Master • Touche Tap additionelle • Fonction Beat Sync: ajuster tous les effets automatiquement avec la vitesse de la plage • Effets X-fader: contrôle des effets DSP par le crossfader • Touche Effects Cue pour préecouter les effets • Touche Effects On/Off • Le crossfader peut librement être assigné aux canaux 1 à 4 (sélecteur Channel Assign) • Fonction Crossfader Remote commutable via touche X-Start • Avec fonction Crossfader Curve pour des temps Cut et Scratch extrêmement courts • Avec fonction Crossfader Flip pour reverser les canaux • Faders et crossfader extrêmement souples, interchangeables par le haut • Connexion du casque d'écoute sur la face avant • Sortie du signal du casque d'écoute réglable grâce au régulateur Cue Level • Touche Cue Split/Cue Mix additionnelle • Mixage du signal du casque d'écoute grâce au fader Cue Mixing • Affichages avec 15 DEL du

Français

Master-out (L/R) et signal Cue (mono) • Sortie master ajustable via fader master (Master 1) ou régulateur master (Master 2) • Sortie moniteur réglable (DJ-booth) de manière individuelle pour connecter des enceintes actives ou un amplificateur additionnel • 2 Master-Out, Booth-Out et Rec-Out grâce à 2 douilles cinch • Sortie master 1 additionnelle via fiches XLR symmétriques encastrables • Rec-Out indépendant du master pour des enregistrements avec un niveau statique • Mixer de haute qualité pour des discothèques pour un son parfait

2. INSTRUCTIONS DE SECURITE

ATTENTION!

Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution!

Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.

Attention:

Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est pas couvert par la garantie.

L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service.

Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur.

La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection, la tension et la fréquence de laquelle correspond exactement à plaque signalétique des l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la déstruction de l'appareil et à des électrocutions mortelles.

Toujours connecter la fiche secteur en dernier. Il faut inserter la fiche secteur de manière non-violente. Faites attention à une position bien fixée de la fiche secteur.

Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parts avec des mains mouillées! Des mains mouillées peuvent avoir des électrocutions mortelles comme conséquence.

Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feus ou des électrutions mortelles peuvent en résulter.

L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longeur de câble vers l'appareil, manque de quoi le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles.

Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et le câble d'alimentation régulièrement.

En cas d'utilisation de rallonges il faut assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées.

Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être

Français

endommagées, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur.

Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus fortes dans l'appareil et sur l'extérieur de l'appareil ne devraient être enlevées que par un technicien compétent.

Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un soupçon que même un quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élevée. Même si l'appareil apparemment fonctionne toujours, il oit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles.

Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où mêmes des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent avoir des blessures mortelles comme conséquence.

Avant la mise en marche de l'appareil, assurez-vous que tous les faders et tous les régulateurs de volumes soient en position "0" ou au minimum.

ATTENTION: Allumez toujour l'amplificateur en dernier lieu et éteignez le en premier!

Tenir les enfants et les novices éloignées de l'appareil.

ATTENTION: Un volume d'écoute trop élevé peut causer des troubles auditifs!

L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent!

3. EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un mixer de son professionnel pour mixer des signaux audio des sources de musique différent entre-eux. Cet appareil doit être connecté avec une tension alternative de 115/230 V, 50/60 Hz et a été conçu pour un usage dans des locaux clos.

Eviter les secousses et l'emploi de force lors de l'installation ou l'utilisation de l'appareil.

Quand choisir le place d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui.

Il faut que la température ambiante soit entre -5^ C et +45^ C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple).

Lors d'une température ambiante de +45° C l'humidité relative atmosphérique ne doit pas dépasser 50 %.

Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus le niveau de la mer.

N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.

N'utilisez jamais de spray de nettoyage pour nettoyer les faders.

Français

Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon doux, humide.

Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage.

Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie.

Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

4. CONNEXIONS

• Installez l'appareil sur une surface plane.
• Assurez-vous que l'interrupteur "ON-OFF" de l'appareil est en position "OFF". Avant d'effectuer le branchement tous les appareils doivent être éteints.
• Pour réussir à une haute qualité de son branchez votre équipement qu'avec des câbles de haute valeur. Assurez-vous que les câbles sont bien fixés.
• Vous pouvez connecter jusqu'à 3 amplificateurs au EX-840.
• Vous pouvez raccorder la sortie Master 1 aux douilles cinch ou aux fiches XLR encastrables.

Occupation de la fiche XLR encastrable:

Fiche XLR esycastrable, étrique:

2 1 3

1: M asse
2: Point chaud (+)
3: Point froid (-)

• Entreprenez le raccord de votre amplificateur avec les douilles MASTER 2. Faites attention que les canaux sont assurés correctement (L = gauche; R = droite).
• Utilisez les douilles BOOTH pour raccorder des haut-parleurs actives pour la cabine du DJ (booth), un amplificateur supplémentaire ou une seconde zone.
• Si vous désirez effectuer un enregistrement, connectez votre platine à cassette ou votre magnétophone aux douilles REC OUT. Le fader MASTER n'influence pas les niveaux REC OUT. Vous pouvez contrôler le niveau REC OUT avec les faders CHANNEL, les régulateurs du son et le régulateur GAIN.
• Le EX-840 dispose d'un canal de micro réglable (MIC 1). Vous pouvez connecter votre microphone à la douille XLR/jack au face avant. Cette douille accepte des microphones avec jack 6,3 mm ou jack XLR. Avec la touche TALKOVER, vous pouvez réduire les niveaux entrées sauf le niveau MIC 1 de moins de 14 dB.

Occupation de la douille XLR symétrique:

Douille XLR encastrable, symétrique:

1: Masse
2: Point chaud (+)
3: Point froid (-)

Occupation du jack 6,35 mm symétrique:

Fiche jack symétrique stéréo:

Tip Ring Sleeve Point chaud (+) Point froid (-) Masse

• Additionellement, le EX-840 dispose d'une douille MIC 1 au dos de l'appareil acceptant seulement des Jacks 6,3 mm. Vous pouvez contrôler le niveau du microphone MIC 1 avec le fader CH-1. Assurez-vous que le sélecteur LINE 1/MIC 1 est mis à position MIC 1.
• Vous pouvez connecter jusqu'à trois platines disques à la douille PHONO 1 et PHONO 2 et PHONO 3 se trouvent au dos de l'appareil. Le signal de la platine disque ne se laisse que contrôler si le sélecteur PHONO / LINE est mis à PHONO. Le niveau est contrôlé par canal sur les faders CH-2, CH-3 et CH-4.
• Connectez les syntonisateurs, les platines à cassette, les vidéos, les lecteurs de disque audionumérique et toute autre sorte de signal LINE à la table de mixage sur les entrées LINE au dos de l'appareil. Le sélecteur PHONO/LINE doivent être mis à LINE pour que les signaux LINE se laissent contrôler. Le niveau est contrôlé par canal sur les faders respectifs.
• Branchez l'appareil avec le câble d'alimentación inclus.

5. DESCRIPTION DE L'APPAREIL

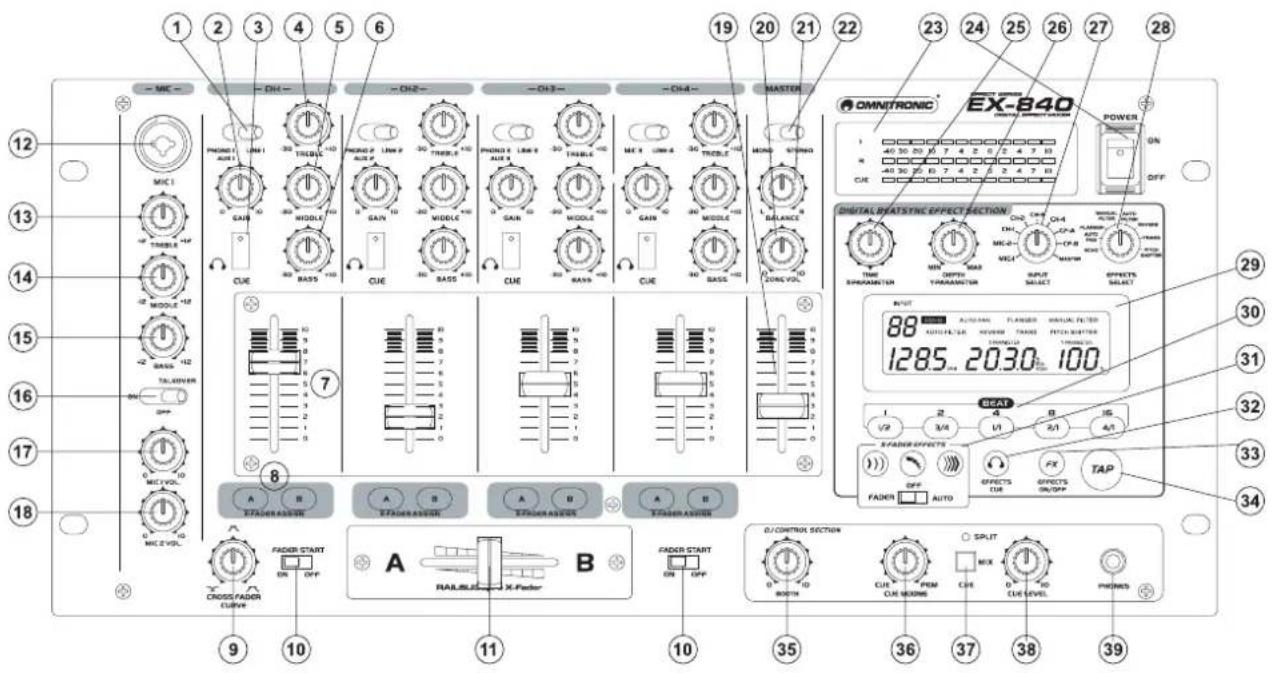

5.1 Panneau avant

Pour niveler le niveau d'entrée de chaque canal.

(2) RÉGULATEUR GAIN

Pour régler le niveau d'entrée.

(3) BOUTON CUE

Avec les boutons CUE vous pouvez choisir les canaux à prééouter.

(4) RÉGULATEUR TREBLE

Pour élever ou réduire les aiguës.

(5) RÉGULATEUR MIDDLE

Pour élever ou réduire les médianes.

(6) RÉGULATEUR BASS

Pour élever ou réduire les basses.

(7) FADER CANAUX

Pour niveler le niveau d'entrée de chaque canal.

(8) BOUTON X-FADER ASSIGN

Avec le bouton Assign To, vous pouvez choisir quel canal est mis a quelle partie du crossfader.

(9) BOUTON CROSSFADER CURVE

Avec ce bouton vous pouvez déterminer la caractéristique du crossfader. Le mode Soft vous permet de modifier la répartition du volume sur toute la longueur de la course du fader. Le mode Sharp limite modifier la répartition du volume sur les parties d'extremités de la course du fader. N'utilisisez pas cette commande quand un signal est présent parce que des différences de niveau peuvent apparaître.

(10) BOUTON FADER-START

Avec ce bouton vous pouvez commuter la fonction faderstart.

(11) CROSSFADER

Pour mixer un canal avec l'autre.

Lorsque le crossfader se trouve au milieu, vous entendrez les deux canaux avec le même niveau.

(12) DOUILLE MIC 1

Vous pouvez connecter des microphones avec fiche XLR ou Jack.

(13) RÉGULATEUR TREBLE

Pour élever ou réduire les aigues.

(14) RÉGULATEUR MIDDLE

Pour élever ou réduire les médianes.

(15) RÉGULATEUR BASS

Pour élever ou réduire les basses.

(16) SELECTEUR TALKOVER

Le sélecteur Talkover a 3 fonctions différentes:

OFF: Le microphone est coupé.

ON: Le microphone est activé.

TALKOVER: Le signal des autres sources est accentué de 14 dB à part le niveau du micro.

(17) RÉGULATEUR MIC 1 VOLUME

Le régulateur MIC 1 VOLUME vous permet de régler l'intensité sonore du microphone.

(18) RÉGULATEUR MIC 2 VOLUME

Le régulateur MIC 2 VOLUME vous permet de régler l'intensité sonore du microphone.

(19) FADER MASTER

Règle le niveau du signal MASTER.

(20) RÉGULATEUR ZONE VOLUME

Le EX-840 dispose d'un système moniteur pour la cabine du DJ. Connectez vos haut-parleurs moniteur actives avec les douilles BOOTH au dos de l'appareil. Le régulateur ZONE VOLUME règle le niveau.

(21) RÉGULATEUR BALANCE

Le régulateur BALANCE permet au signal MASTER d'être équilibré entre les haut-parleurs de gauche et de droite.

(22) COMMUTATEUR MONO/STEREO

Pour commuter le signal MASTER à MONO ou STEREO. Quand vous avez connecté un signal mono à une douille d'entrée, vous pouvez commuter cet commuteur à stéréo pour avoir un signal de sortie stéréo.

L'affichage en bas indique le niveau de la douille master à la gauche et à la droite.

L'affichage supérieur indique le niveau des canaux préecoutés (indicateur CUE allumé).

(24) INTERRUPTEUR ON/OFF (POWER)

Pressez cet interrupteur pour mettre l'appareil sous tension.

(25) REGULATEUR PARAMETER TIME

Grâce au régulateur Parameter Time, vous pouvez ajuster le temps d'effet.

Français

(26) REGULATEUR PARAMETER RATIO

Grâce au régulateur Parameter Ratio, vous pouvez ajuster l'inténsité d'effet.

(27) SELECTEUR INPUT SELECT

Pour sélectionner la source désirée.

(28) SELECTEUR EFFECTS SELECT

Pour sélectionner L'effet désiré.

(29) AFFICHAGE D'EFFETS

(30) TOUCHES BEAT SYNC

Grâce aux touches Beat Sync, vous pouvez ajuster les effets à la vitesse de la plage actuelle.

(31) TOUCHES X-FADER EFFECTS

(32) BOUTON EFFECT CUE

Avec le bouton Effect Cue vous pouvez préécouter le canal d'effets.

(33) BOUTON EFFECT ON/OFF

Avec le bouton Effect On/Off vous pouvez commuter les effets.

(34) TOUCHE TAP

Grâce à la touche Tap, vous pouvez afficher le rythme des graves d'une plage. Pressez la touche dans le tacte de la musique. L'afficheur indique la vitesse des tactes en BPM.

(35) RÉGULATEUR BOOTH

Le EX-840 dispose d'un système moniteur pour la cabine du DJ. Connectez vos haut-parleurs moniteur actives avec les douilles BOOTH au dos de l'appareil. Le régulateur BOOTH règle le niveau.

(36) CUE MIXING FADER

Branchez le casque d'écoute pour préécouter à la douille HEADPHONES. Choisissez le canal désiré à l'aide des boutons CUE.

Si vous mettez le CUE MIXING fader à PGM, vous pouvez prééouter le signal de sortie de la table de mixage. Il n'est pas nécessaire de modifier le réglage au fader master. Si le CUE MIXING fader se trouve à la position au milieu, vous écoutez le signal CUE choisi et également le signal de sortie.

(37) BOUTON CUE SPLIT/CUE MIX

Fonction Cue Split (position enfoncée): le signal Cue est sur l'une côté du casque d'écoute et du signal master sur l'autre.

Fonction Cue Mix (position libre): le mix réglable du signal Cue et master sont sur les deux côtés du casque d'écoute.

(38) RÉGULATEUR CUE LEVEL

Le régulateur Cue Level vous permet de régler l'intensité sonore du casque d'écoute sans modifier le signal mixé.

(39) PRISE HEADPHONES (CASQUE D'ECOUTE)

Brancher ici la fiche d'un casque dont l'impédance va de 8 à 600 Ω.

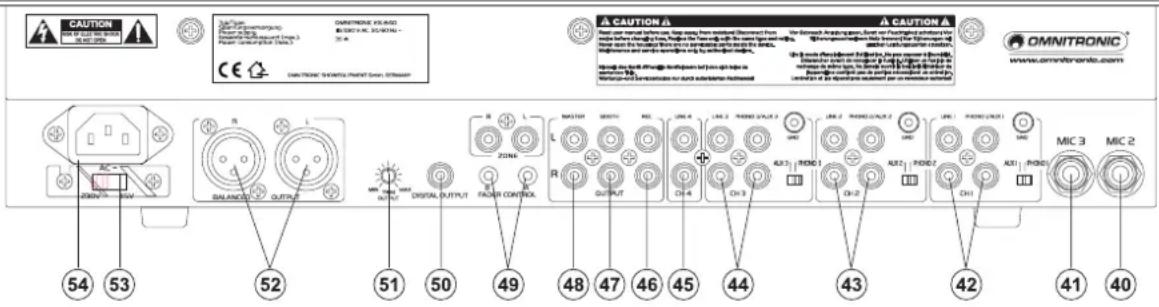

5.2 Dos de l'appareil

CAUTION MINI-DRUM CONTROL DINAMETER CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXIMUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXUM CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAXU CONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UCONTROL MAX UINTLUT LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LUX LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULOUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULUT LIXLULU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALU TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC TALUC 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 54 53 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51 51

(40) DOUILLE MIC 2

Vous pouvez connecter des microphones avec Jack 6,35 mm.

(41) DOUILLE MIC 3

Vous pouvez connecter des microphones avec Jack 6,35 mm.

(42), (43), (44) ENTRÉES LINE / PHONO / AUX

Prise d'entrée pour les canaux CH-2, CH-3 et CH-4. Raccordez le lecteur de disque audionumérique et la platine à cassette aux prises LINE. Connectez aux prises PHONO la platine disque. Utilisez des platines disques avec des cellules MM.

BORNE GND

Brancher le fil de mise à la terre à la borne GND. Le fait de raccorder le fil de masse réduit le ronronnement.

Français

(45) ENTRÉES LINE 4

Prise d'entrée pour canal CH-4.

(46) REC OUT

Connectez votre appareil d'enregistrement ici. Le niveau de REC OUT n'est pas contrôlé avec le fader MASTER.

(47) ZONE OUT

Pour connecter vos haute-parleurs moniteur actives ou un amplificateur supplémentaire.

(48) MASTER OUT

Pour connecter l'amplificateur principal.

(49) DOUILLES X-START

Grâce à la douille Start, vous pouvez télécommander le CD-Player respectif grâce au Crossfader. Si vous utilisez un CD-Player avec fonction de Faderstart, connecter le mixer à la douille Control. Veuillez faire attention que ces douilles ne jamais doivent être connectées avec une voltage!

(50) DOUILLE DIGITAL OUT

Le signal de musique est sorti à cette douille en forme digitale. Pour connecter avec un amplificateur digital par example.

(51) TRIM CONTROL

Pour ajuster le niveau de la sortie digitale.

(52) BALANCED MASTER OUTPUT

Sortie symétrique pour le signal MASTER.

(53) INTERRUPTEUR SELECTEUR DE TENSION

Assurez-vous que la tension correcte est ajustée.

(54) DOUILLE D'ALIMENTATION

Branchez le câble secteur ici.

6. MANIEMENT

Avec l'interrupteur POWER, vous pouvez mettre l'appareil sous/hors ténsion.

Quand le mixer reçoit des signaux audio, le niveau du signal est affiché sur l'affichage. Vous pouvez ajuster le niveau du signal d'entrée grâce au régulateur Gain réspectif.

7. PROBLEMES

PROBLEME: CAUSE: SOLUTION:
L'alimentation ne s'enclenche pas.	• Le câble d'alimentation n'est pas branché.	• Contrôler le câble d'alimentation et les rallonges.
Aucun son. • Le sélecteur PHONO/LINE/AUXdu canal respectif se trouve dans la position incorrecte.• Le câble de connection de l'appareil respectif n'est pas raccordé correctement ou est déconnecté.• La prise ou la fiche de connection sont sales.	• Mettez le sélecteur PHONO/LINE/AUX dans la position correcte.• Contrôler le câble de connection et si les fiches sont raccordées correctementes.• Nettoyez la prise et/ou la fiche.
Parasites. • Le niveau d'entrée est trop élevé. • Ajuster le signal d'entrée grâce au régulateur Gain.
Quand vous changez le canal pour le crossfader, la sortie master est coupé.	L'occupation des deux sélecteurs Channel Assign est la même.	Mettez le crossfader hors de fonction avec un des sélecteurs Channel Assign avant de changer l'occupation.
Les canaux désirés ne peuvent pas être synchronisés.	Vous avez choisi des canaux incorrectes avec les sélecteurs Channel Assign.	Choisissez les canaux correctes.

8. REMPLACEMENT DU CROSSFADER

Procédez de la manière suivante:

• Retirez la tête du fader.
- Retirez les deux vis extérieurs à la plaque du fader.
- Retirez maintenant le crossfader et débranchez.
- Connectez le crossfader de rechange et fixez-le à la table de mixage.

La plaque du crossfader de remplacement ne peut être utilisée pour l'édition de dessin. Pour remplaçer la plaque du fader, retirez les deux vis intérieurs et échanchez les plaques.

9. NETTOYAGE ET MAINTENANCE

DANGER DE MORT!

Toujours débrancher avant de proceder à l'entretien!

L'appareil doit être nettoyée régulièrement. Utilisez un torchon non pelucheux humide. Ne pas utiliser de l'alcool ou des détergents pour le nettoyage!

L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien. L'entretien et les réparations doivent être effectuées par un technicien compétent!

Si des pièces de rechange sont nécessaires, toujours utiliser des pièces d'origine.

Pour tout renseignement complémentaire, n'hésitez pas à nous contacter téléphoniquement. Notre spécialiste se tient à votre entière disposition pour répondre à toutes les questions que vous pourriez vous poser.

10. CARACTERISTIQUES TECHNIQUES

Alimentation: 115/230 V AC, 50/60 Hz ~
Puissance de rendement: 35 W
Entrées: 3 phono, 4 line, 3 mic
Tension minimum d'entrée:
Microphone 1: 1,7 mV RMS, 2,2 kOhm
Microphone 2 & 3: 1,7 mV RMS, 3 kOhm
Phono: 3,4 mV RMS, 47 kOhm
Line: 340 mV RMS, 20 kOhm
Tension de sortie:
Master Out XLR: 1,5 V / 200 Ohms
Rec. Out (analogue): 775 mV RMS / 1 kOhm
Rec. Out (digital): 0,5 V RMS 75 Ohm
Casque d'écoute: 3000 mV @ 32 Ohm (> 16)
Sorties:
	1 Master-Out, symmetrique XLR + RCA
	1 Rec-Out (analogue, RCA)
	1 Rec-Out (digitale, RCA)
	1 Zone (RCA)
	1 Booth (RCA)
Réponse des fréquences:
Microphone: 20 - 20,000 Hz, +1 / -3 dB
Phono: 20 - 20,000 Hz, +1 / -2 dB
Line: 20 - 20,000 Hz, +1 / -2 dB
Effets (dry): 20 - 20,000 Hz, +1 / -2 dB
Distortion: 20 - 20,000 Hz
Phono: < 0,07 %
Line: < 0,02 %
Effet: < 0,05 %
Rapport S/N:
Microphone 1: <-60 dB
Microphone 2 & 3: <-62 dB
Phono: <-70 dB
Line: <-80 dB
Effets (dry): <-70 dB
Atténuation talkover: -14 dB ± 1 dB
Réglage du son/canal:
Aiguës:	-30 dB à +10 dB, ± 1 dB sur 13 KHz
Médiums:	-30 dB à +10 dB, ± 1 dB sur 1 KHz
Graves:	-30 dB à +10 dB, ± 1 dB sur 70 Hz
Réglage du son/mic:
Aiguës:	10 KHz +/-15 dB
Graves:	100 Hz +/-15 dB
Réglage du son/mic:
Aiguës:	± 12, ± 2 dB sur 13 KHz
Médiums:	± 12, ± 2 dB sur 1 KHz
Graves:	± 12, ± 2 dB sur 70 Hz
Talkover (Line):	<-70 dB sur 1 KHz
Dimensions (LxPxH):	482 x 266 x 105 mm
Poids:	5 kg

Attention! Les donnés imprimée dans ce mode d'emploi sont susceptibles d'être modifiées sans préavis. 19.05.2004 ©

MANUAL DEL USUARIO

OMNITRONIC

EX-840 Club-Mixer

¡PRECAUCIÓN!
