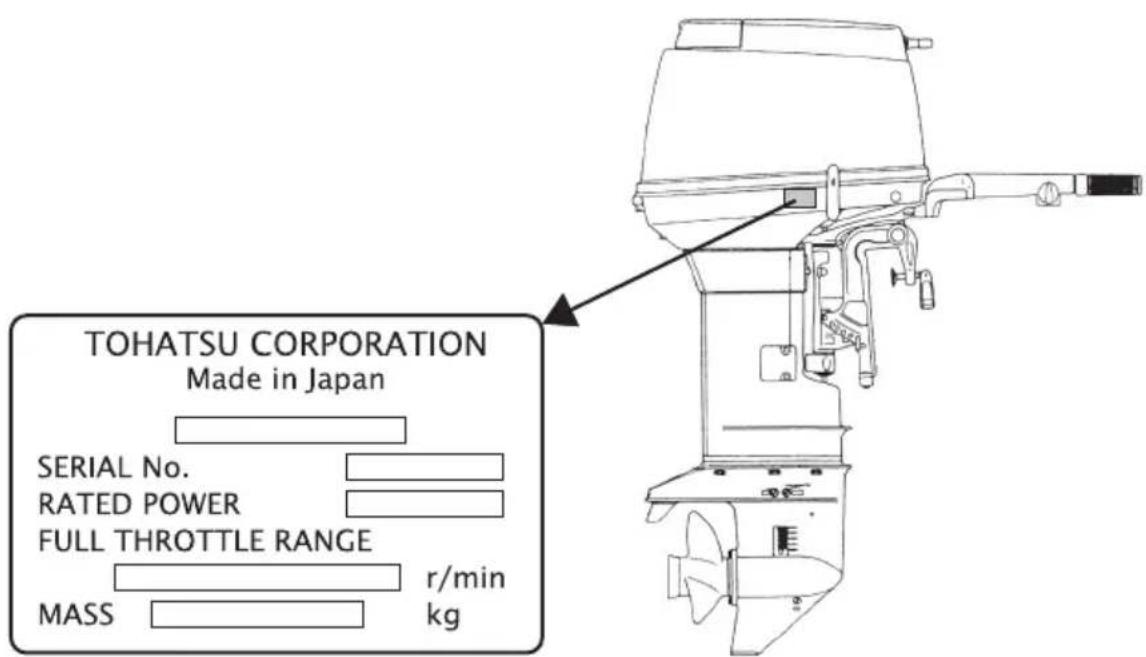

Número de serie

Por favor, anote en el espacio siguiente el número de serie del motor fuera-borda (indicado en la cubierta inferior del motor y en el bloque de los cilindros). Necesitará este número de serie para encargar piezas de repuesto, en caso de robo o como ayuda para identificar rápidamente el tipo de motor fuera-borda.

Número de serie:

A usted, nuestro cliente

Gracias por seleccionar un motor fuera-borda TOHATSU. Ahora puede enorgullecerse de ser el propietario de un excelente motor fuera-borda que le servirá durante muchos años. Debe leer la totalidad de este manual y debe respetar minuciosamente los procedimientos de inspección y mantenimiento que se describirán más adelante en este manual. Si se produjera algún problema con el motor fuera-borda, siga los procedimientos de resolución de problemas indicados al final de este manual. Si el problema persistiera, póngase en contacto con un centro de servicio técnico o un distribuidor autorizado por TOHATSU.

Confiamos en que disfrute mucho con este motor fuera-borda y le deseamos buena suerte en sus aventuras a bordo.

TOHATSU CORPORATION

CONTENIDO

INFORMACIÓN DE SEGURIDAD GENERAL....8

1. DATOS TÉCNICOS....10

2. NOMBRES DE LAS PIEZAS....11

3. INSTALACIÓN....12

1. Montaje del motor fuera-borda en la embarcación ..... 12
2. Selección de la hélice .....15

4. OPERACIONES PREVIAS A LA PUESTA EN MARCHA DEL MOTOR....16

1. Tipos de gasolina recomendados .....16
2. Aceite de motor recomendado .....18
3. Rodaje inicial ....20

5. PUESTA EN MARCHA DEL MOTOR....21

1. Arranque....21
2. Calentamiento del motor .....24
3. Adelante y marcha atrás .....25
4. Navegar en aguas poco profundas .....27
5. Parar el motor .....28
6. Ángulo de la aleta de estabilidad....29
7. Amarrar con el motor inclinado hacia arriba ..... 31

6. RETIRAR Y TRANSPORTAR EL MOTOR FUERA-BORDA .....33

1. Retirar el motor fuera-borda 33
2. Transportar el motor fuera-borda .....33
3. Almacenamiento del motor fuera-borda .....34

7. TRANSPORTE....36

8. AJUSTE ....37

1. Ajuste de la aleta de estabilidad ....37
2. Ajuste de la resistencia del timón .....38
3. Ajuste de la resistencia al giro de la manilla del acelerador ..... 39

9. INSPECCIÓN Y MANTENIMIENTO .....40

1. Inspección diaria ....41
2. Inspección periódica ....45
3. Almacenamiento fuera de temporada .....50
4. Comprobación pretemporada .....51
5. Revisar el motor después de chocar con un objeto sumergido ..... 52
6. Si el motor se sumerge en el agua. 52
7. Precauciones en temperaturas bajas....53

10. RESOLUCIÓN DE PROBLEMAS .....54

11. JUEGO DE HERRAMIENTAS Y PIEZAS DE REPUESTO....56

12. ACCESORIOS OPCIONALES....57

13. TABLA DE HÉLICES ....58

14. DIAGRAMA de CABLES....59

ÍNDICE

INFORMACIÓN DE SEGURIDAD GENERAL

1. DATOS TÉCNICOS
2. NOMBRES DE LAS PIEZAS
3. INSTALACIÓN 3
4. OPERACIONES PREVIAS A LA PUESTA EN MARCHA DEL MOTOR 4
5. PUESTA EN MARCHA DEL MOTOR 5
6. RETIRAR Y TRANSPORTAR EL MOTOR FUERA-BORDA 6
7. TRANSPORTE 7
8. AJUSTE 8
9. INSPECCIÓN Y MANTENIMIENTO 9
10. RESOLUCIÓN DE PROBLEMAS 10
11. JUEGO DE HERRAMIENTAS Y PIEZAS DE REPUESTO
12. ACCESORIOS OPCIONALES 12
13. TABLA DE HÉLICES 13
14. DIAGRAMA de CABLES 14

INFORMACIÓN DE SEGURIDAD GENERAL

AVISO: PELIGRO/ADVERTENCIA/PRECAUCIÓN/Nota

Antes de instalar, manejar o manipular de otro modo su motor fuera-borda, asegúrese de haber leído detalladamente y comprendido este Manual del Propietario y seguir todas las instrucciones que contiene. La información precedida por las palabras “PELIGRO”, “ADVERTENCIA”, “PRE-CAUCIÓN” y “Nota” es especialmente importante. Para garantizar un funcionamiento seguro en todo momento del motor fuera-borda, preste siempre una atención especial a esta información.

PELIGRO

Si no se toma en cuenta se pueden producir lesiones personales graves o mortales y posiblemente daños a la propiedad.

ADVERTENCIA

Si no se toma en cuenta podrían producirse lesiones personales graves o mortales, o daños materiales.

PRECAUCIÓN

Si no se toma en cuenta podrían producirse lesiones personales o daños materiales.

Nota

Estas instrucciones proporcionan información especial para facilitar el uso o el mantenimiento del motor fuera-borda o para aclarar cuestiones importantes.

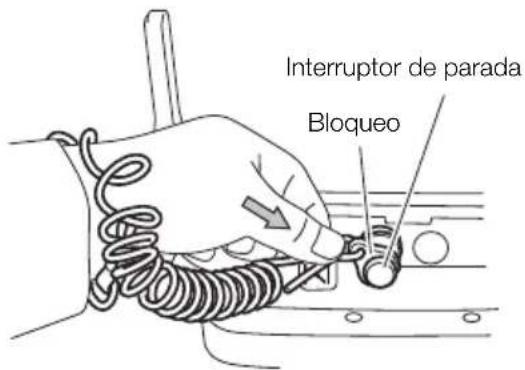

INTERRUPTOR DE PARADA DE EMERGENCIA

El interruptor de parada de emergencia detendrá el motor cuando se tire del cable del interruptor de parada. Este cable del interruptor de parada se puede ligar al cuerpo de quien maneja el motor fuera-borda para minimizar o para prevenir lesiones ocasionadas por la hélice en caso de que caiga por la borda.

Recomendamos encarecidamente el uso del cable interruptor de parada de emergencia.

ADVERTENCIA

La activación accidental del interruptor de parada de emergencia (debida, por ejemplo a una fuerte marejada) puede hacer que los pasajeros pierdan el equilibrio e incluso caigan por la borda o también puede ocasionar una pérdida de potencia en aguas agitadas o con vientos y corrientes fuertes. Otro posible riesgo es la pérdida de control durante el amarre. Para minimizar el riesgo de activación accidental del interruptor de parada de emergencia, el cable del interruptor de parada de 500 mm está enrollado y puede extenderse hasta 1300 mm.

MANEJO SEGURO DE LA EMBARCACIÓN

Como operador/gobernante de la embarcación, usted es responsable de la seguridad de los ocupantes de la misma y de los ocupantes de las embarcaciones cercanas, así como de cumplir las normativas locales de navegación. Por tanto, debe poseer un profundo conocimiento del manejo correcto de la embarcación, el motor fuera-borda y sus accesorios. Por favor, lea cuidadosamente este manual para aprender sobre el manejo y el mantenimiento correcto del motor fuera-borda.

Para una persona que se encuentre en el agua o flote en ella es muy difícil apartarse al ver una embarcación avanzando en su dirección, aunque sea a poca velocidad. Por esta razón, cuando su embarcación esté próxima a personas que se encuentran en el agua, es preciso cambiar el motor a neutro y pararlo.

ADVERTENCIA

ES PROBABLE QUE SE PRODUZCAN LESIONES GRAVES SI UNA PERSONA QUE SE ENCUENTRE EN EL AGUA ENTRA EN CONTACTO CON UNA EMBARCACIÓN EN MOVIMIENTO, CON LA CAJA DE CAMBIOS, LA HÉLICE, O CUALQUIER DISPOSITIVO SÓLIDO FIJADO A UNA EMBARCACIÓN O A LA CUBIERTA DE LA TRANSMISIÓN.

REPARACIONES, PIEZAS DE REPUESTO Y LUBRICANTES

Recomendamos que las reparaciones o el mantenimiento de este motor fuera-borda sean realizadas por un servicio técnico autorizado. Asegúrese de utilizar repuestos originales y los lubricantes originales o recomendados.

MANTENIMIENTO

Como propietario de este motor fuera-borda, debe estar familiarizado con su correcto mantenimiento. El operador es responsable de realizar todas las comprobaciones de seguridad y de seguir todas las instrucciones sobre lubricación y mantenimiento para garantizar un funcionamiento seguro. Por favor, siga todas las instrucciones sobre lubricación y mantenimiento. Debe llevar el motor a un proveedor autorizado para someterlo a inspecciones periódicas con la regularidad prescrita.

Un mantenimiento periódico correcto y el cuidado adecuado de este motor fuera-borda reducirán la probabilidad de aparición de problemas y limitarán los gastos de manejo.

MONTAJE

El montaje del motor fuera-borda debe ser realizado por personal de servicio técnico debidamente formado usando una grúa o montacargas que tenga la capacidad suficiente.

X50D2MF, WX50D2MF

Elemento	MODELO	X50D2MF	WX50D2MF
Longitud total mm (in) 1143 (45.0) 1145 (45.1)
Anchura total mm (in) 384 (15.1) 384 (15.1)
Altura total	S mm (in)	1225 (48.2) -
	L mm (in)	1352 (53.2) 1413 (55.6)
	LL mm (in)	1427 (56.1) -
	UL mm (in)	1479 (58.2) -
Altura del puntal	S mm (in)	403 (15.9) -
	L mm (in)	530 (20.9) 550 (21.7)
	LL mm (in)	570 (22.5) -
	UL mm (in)	657 (25.9) -
Peso	S kg (ft-lb)	72 (159) -
	L kg (ft-lb)	73.5 (162) 79 (174)
	LL kg (ft-lb)	74 (163) -
	UL kg (ft-lb)	75 (165) -
Potencia kW (Hp)	36.8 (50)
Gama máxima de operación rpm		5150-5850
Número de cilindros		3
Volume de desplazamiento del pistón	mL (Cu in)	697 (42.53)
Diámetro y embolada	mm (in)	68 x 64 (2.68 x 2.52)
Sistema de escape		A través del cubo de la hélice
Lubricación del motor		Aceite para motor mezclado en la gasolina
Proporción de la mezcla con gasolina		50 : 1
Sistema de refrigeración		Refrigeración por flujo forzado de agua
Sistema de arranque		Manual
Sistema de ignición		Encendido por volante magnético
Bujías		NGK B8HS-10
Posición de inclinación		6
Aceite para motor		Aceite para motor original o el recomendado (TCW-III)
Aceite para engranajes*		aprox. 500 mL	aprox. 700 mL
Capacidad del depósito de combustible	L (US gal)	25 (6.6)
Capacidad de aceite de motor	L (US gal)	-
Reducción de velocidad		1.85 (13 : 24)	1.92 (12 : 23)
Combustible		Gasolina normal sin plomo, mínimo 87 octanos (91 basándose en la clasificación de octanaje de investigación)

* Aceite para engranajes original o API GL5, SAE #80 a #90

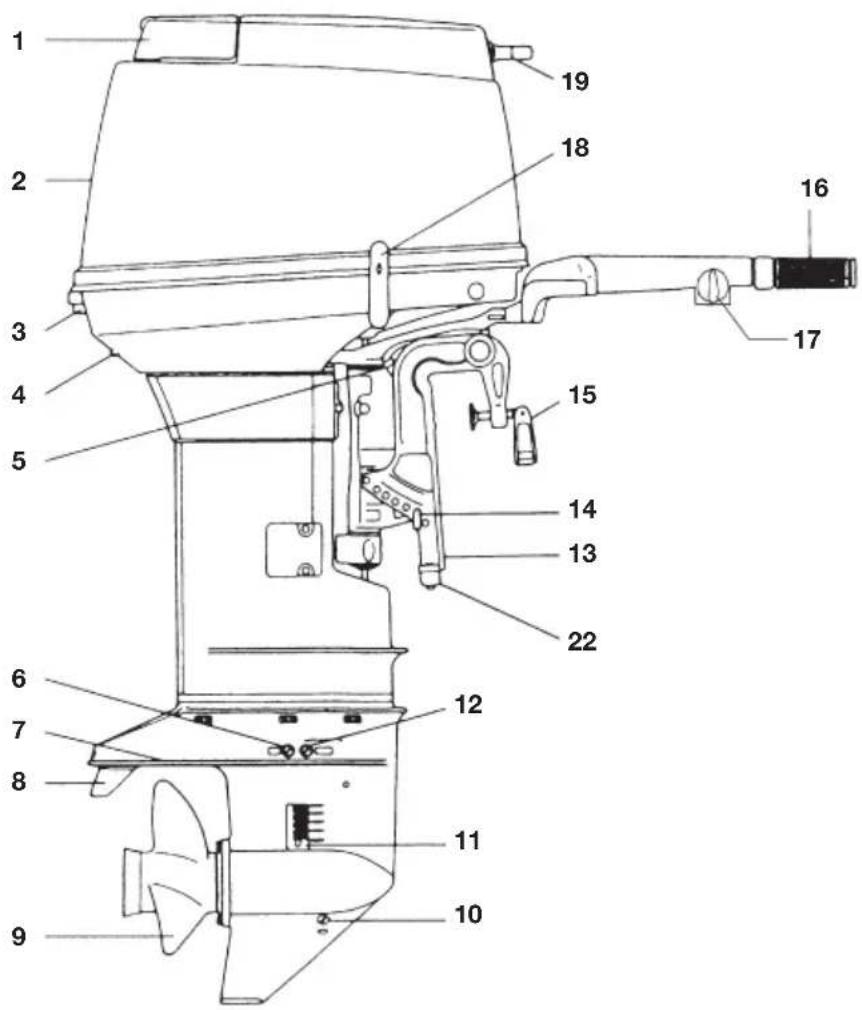

■ NOMBRES DE LAS PIEZAS

X50D2MF, WX50D2MF

1 Agarradera de inclinación
2 Cubierta superior del motor
3 Palanca de gancho
4 Portilla de comprobación del agua

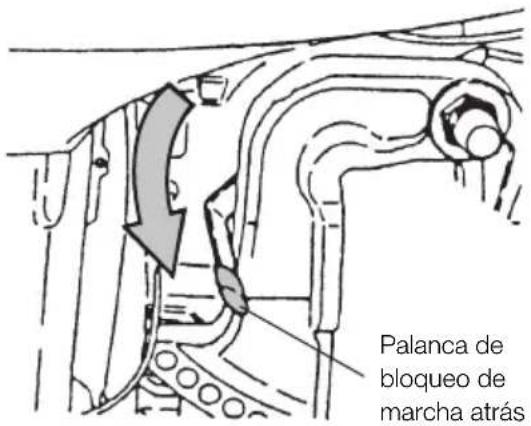

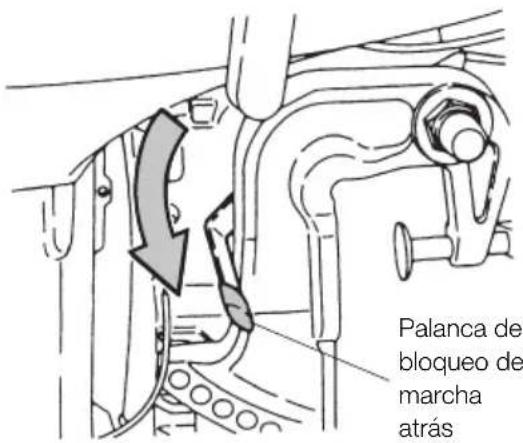

5 Palanca de bloqueo de marcha atrás
6 Tapón del agua
7 Placa antiventilación
8 Aleta de estabilidad
9 Hélice

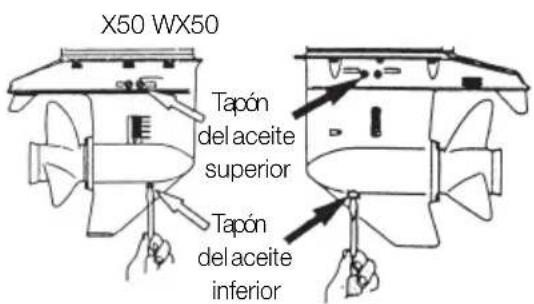

10 Tapón del aceite (inferior)
11 Subtona del agua
12 Tapón del aceite (superior)
13 Sujeción de popa
14 Perno de fijación
15 Tornillo mordaza
16 Manilla del acelerador
17 Tuerca de ajuste
18 Palanca de cambio

19 Manilla de arranque
20 Interruptor de parada
21 Pomo del estrangulador

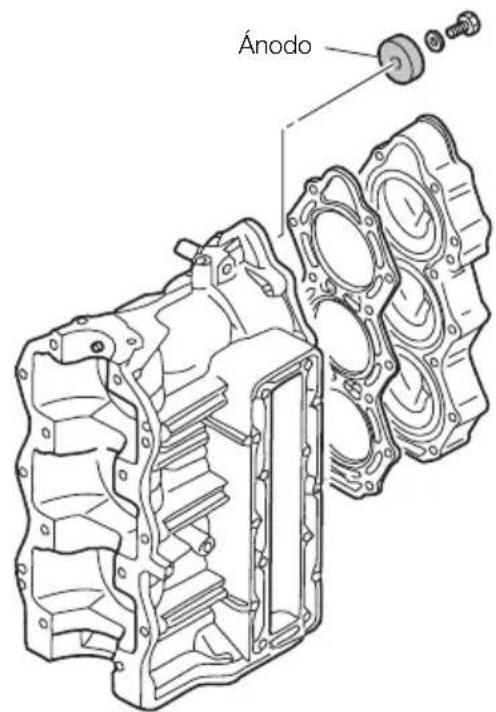

22 Ánodo

INSTALACIÓN

1. Montaje del motor fuera-borda en la embarcación

ADVERTENCIA

La mayoría de las embarcaciones están clasificadas y homologadas en términos de su máxima potencia, que se indica en la placa de homologación de la embarcación.

No equipe su embarcación con un motor fuera-borda que sobrepase este límite. Si tiene alguna duda, póngase en contacto con su proveedor.

No ponga el motor fuera-borda en funcionamiento hasta que esté instalado de forma segura en la embarcación según se describe en las instrucciones siguientes.

Nota

Consulte a su proveedor autorizado para recibir las instrucciones apropiadas o solicítele a su proveedor que instale el motor si es necesario.

Instalación

■ Instalación de un motor

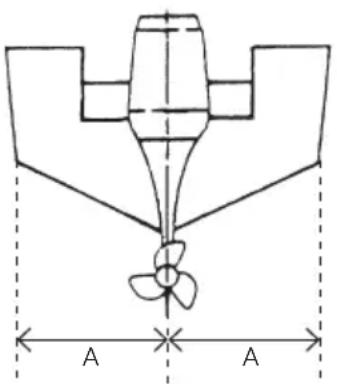

Coloque el motor fuera-borda en el centro exacto de la popa y móntelo usando una almohadilla o una placa de amortiguación.

A A

■ Instalación de dos motores

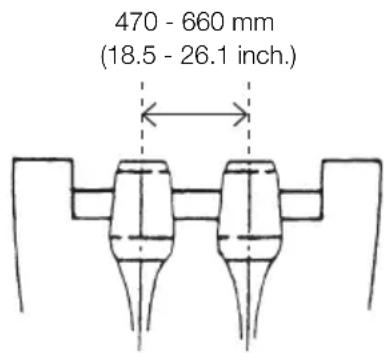

Cuando instale dos motores fuera-borda, asegúrese de colocar los motores con una separación entre sí de aproximadamente 470 - 660 mm (18.5 - 26 inch.).

470 - 660 mm (18.5 - 26.1 inch.)

PRECAUCIÓN

• Antes de comenzar una prueba de arranque, compruebe que la embarcación con una carga de capacidad máxima flota en el agua de manera adecuada. Compruebe la posición de la superficie del agua sobre la cubierta del eje. Si la superficie del agua está cerca de la cubierta inferior del motor, con olas grandes, el agua puede entrar en los cilindros del motor.
• Si monta el motor fuera-borda a una altura incorrecta o si existen objetos sumergidos, como el diseño del fondo del casco, las condiciones de la superficie del fondo u otros accesorios sumergidos, las pulverizaciones de agua podrían alcanzar el motor a través de la abertura de la cubierta inferior del motor durante la navegación. La exposición del motor a dichas condiciones durante largos periodos de tiempo puede provocar graves daños en el motor.

■ Altura del puntal

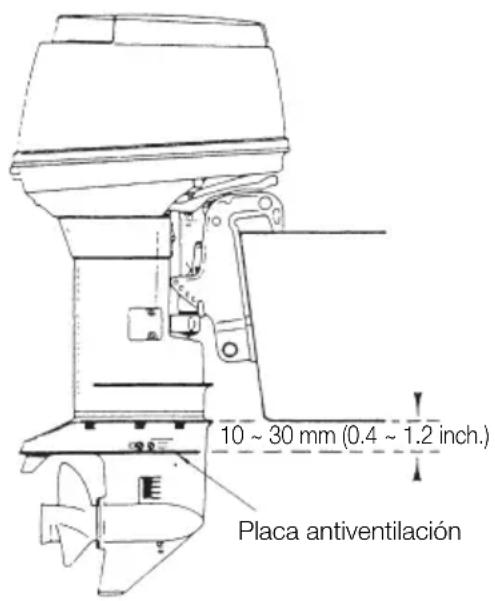

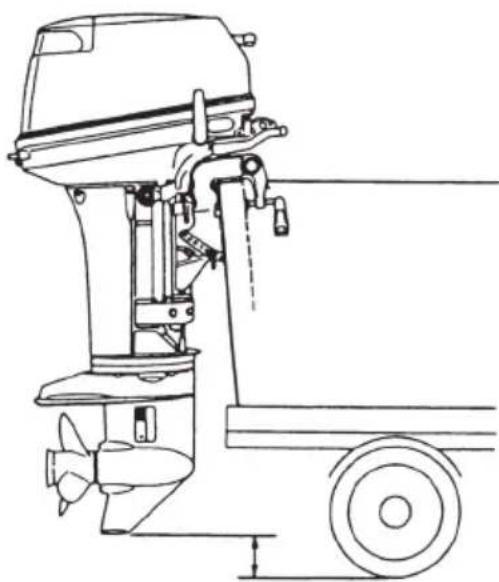

Instale el motor con la placa antiventilación a un nivel de 10 \~ 30 mm (0.4 \~ 1.2 inch.) por debajo del fondo del bote.

10 ~ 30 mm (0.4 ~ 1.2 inch.) Placa antiventilación

■ Compatibilidad con el espejo de popa

Asegúrese de que la placa antiventilación del fuera-borda se mantenga bajo la superficie del agua cuando navegue a la máxima velocidad.

Si la forma de la parte inferior de la embarcación no permite lograr esta condición, por favor, póngase en contacto con su proveedor.

PRECAUCIÓN

Si la placa antiventilación está a un nivel más alto que la parte más baja de su embarcación, puede haber sobrecalentamiento debido a la falta de agua de refrigeración.

Si la diferencia en la altura excede los 10 \~ 30 mm (0.4 \~ 1.2 inch.), el rendimiento del motor podría reducirse como consecuencia de una mayor resistencia del agua al conjunto de la caja de cambios.

■ Fijar la sujeción de popa

Después de colocar la sujeción de popa, fíjela con tornillos de fijación y perfore cuatro agujeros en el tablero del espejo de popa, haciéndolos coincidir con los agujeros de la sujeción de popa. Sujete el motor con los pernos (M12 x 105 mm) y tuercas que se incluyen. Asegúrese de usar arandelas. Utilice las arandelas de mayor diámetro dentro del tablero del espejo de popa y las arandelas de menor diámetro por fuera de la sujeción de popa. Es posible realizar los agujeros de montaje con antelación si se sigue el esquema de dimensiones que aparece a continuación.

ADVERTENCIA

• Si monta el motor fuera-borda sin seguir este manual pueden producirse situaciones inseguras como una mala maniobrabilidad, pérdida del control o riesgo de incendios.
• Unos tornillos de fijación o unos pernos de montaje flojos pueden provocar que el motor fuera-borda se suelte o se mueva, lo que puede provocar pérdida del control o lesiones personales graves. Asegúrese de que los sujetadores estén apretados con el par de torsión especificado (30 Nm (3.0 kgf) 13 ft-lb). Compruebe de vez en cuando que los sujetadores estén apretados.
• Asegúrese de usar los sujetadores para el montaje del motor fuera-borda que vienen incluidos en el paquete del motor fuera-borda o los equivalentes en términos de tamaño, material, calidad y resistencia.

Apriete los sujetadores con el par de torsión especificado (30 Nm (3.0 kgf) 13 ft-lb). Pruebe

la embarcación para comprobar que los sujetadores estén bien apretados.

- El montaje del motor fuera-borda debe ser realizado por personal de servicio técnico debidamente formado usando una grúa o montacargas que tenga la capacidad suficiente.

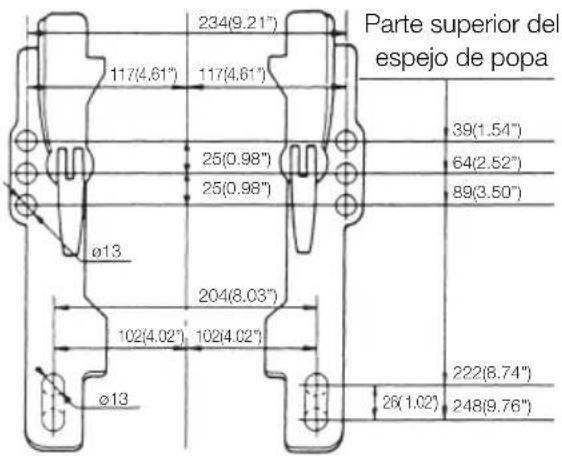

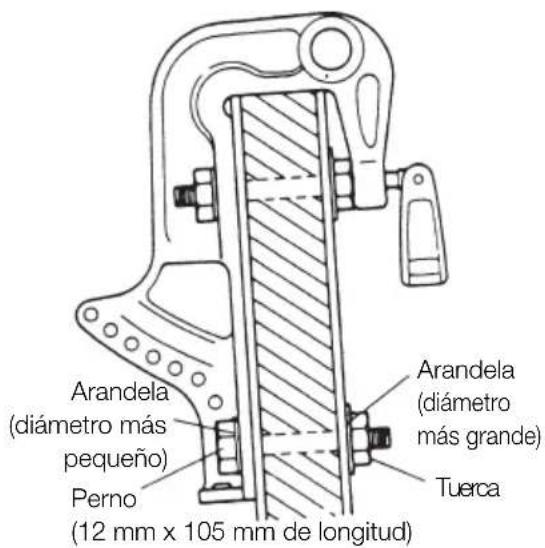

Esquema de las dimensiones de la sujeción de popa

■ Modelos con inclinación manual

Arandela (diámetro más pequeño) Perno (12 mm x 105 mm de longitud) Tuerca Arandela (diámetro más grande)

Parte superior del espejo de popa 234(9.21") 117(4.61") 117(4.61") 25(0.98") 25(0.98") ø13 204(8.03") 102(4.02") 102(4.02") ø13 39(1.54") 64(2.52") 89(3.50") 222(8.74") 26(1.02) 248(9.76")

PRECAUCIÓN

Los pernos de montaje deben instalarse con la cabeza del perno en la superficie interior del espejo de popa. Los pernos de montaje instalados con el extremo roscado en el interior de la superficie del espejo de popa pueden provocar daños personales.

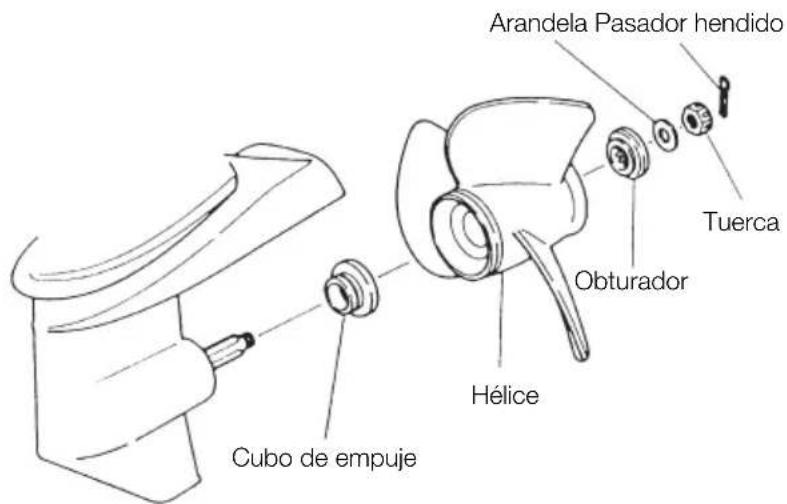

2. Selección de la hélice

La hélice se debe seleccionar teniendo en cuenta que las rpm medidas con el acelerador a tope durante la navegación deben mantenerse dentro del margen máximo recomendado; 5150 a 5850 rpm. Las hélices originales se indican en la TABLA DE HÉLICES (p. 58).

PELIGRO

Consulte con un distribuidor autorizado para más información sobre el manejo de la gasolina si fuera necesario.

La gasolina y sus vapores son muy inflamables y pueden ser explosivos.

Al transportar un depósito de combustible que contenga gasolina:

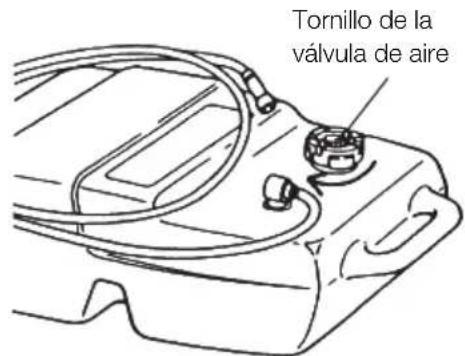

• Cierre el tornillo de la válvula de aire de la tapa del depósito de combustible, o saldrá vapor de gasolina a través del tornillo de la válvula de aire, lo que supone un peligro de incendio.
• No fumar.

Antes y durante el repostaje de combustible:

• Detenga el motor y no lo arranque durante el repostaje de combustible.
• No fumar.
• Tenga cuidado de no sobrecargar el depósito de combustible. Limpie inmediatamente cualquier resto de gasolina que se haya derramado.

Antes y durante la limpieza del depósito de gasolina:

• Desmonte el depósito de combustible de la embarcación.
• Aleje el depósito de combustible de cualquier fuente de ignición, como chispas o llamas descubiertas.
• Realice la tarea en exteriores o en un área bien ventilada.
• Limpie inmediatamente cualquier resto de gasolina que se haya derramado.

Después de limpiar el depósito de gasolina:

• Limpie inmediatamente cualquier resto de gasolina que se haya derramado.
• Si ha desmontado el depósito de combustible para limpiarlo, vuelva a montarlo con cuidado. Un montaje incorrecto puede provocar una fuga de combustible, lo que podría provocar un incendio o una explosión.
• Elimine la gasolina que lleve mucho tiempo o esté contaminada de acuerdo con las normativas locales.

1. Tipos de gasolina recomendados

PRECAUCIÓN

El uso de una gasolina de baja calidad puede acortar la vida del motor, dificultar el arranque o provocar otros problemas con el motor.

Recomendamos el uso de un estabilizante de combustible.

Uso de gasolina sin plomo

Use una marca reconocida de gasolina sin plomo para automóviles con un octanaje mínimo de 91RON. Es preferable el uso de una gasolina de automóvil que contenga un limpiador para el inyector de combustible para una mayor limpieza del motor interno. La gasolina con plomo es aceptable en áreas en las que no haya gasolina sin plomo disponible.

Uso de gasolina sin alcohol

PRECAUCIÓN

El uso de gasolina con alcohol puede dificultar el arranque del motor o su activación, desgastar y dañar las piezas del motor y deteriorar las piezas químicas, lo que puede acortar la vida de su motor fuera-borda.

Nota

El efecto adverso provocado por el contenido en alcohol es peor con metanol que con etanol.

TOHATSU recomienda el uso de gasolina si su contenido en etanol es menor del 10% o si el contenido en metanol es menor del 5%, sólo en el caso de que no disponga de gasolina sin alcohol.

El componente alcohólico de la gasolina absorbe la humedad del aire, lo que podría alterar el flujo regular de combustible en el sistema de combustible y además acelerar la oxidación de las piezas del motor.

La mezcla de humedad en el aceite para motor también puede deteriorar las propiedades del lubricante.

Si el uso de gasolina con alcohol es inevitable, o si sospecha de la presencia de alcohol en la gasolina, le recomendamos encarecidamente que incorpore un filtro que pueda separar el agua, y que compruebe con mayor frecuencia que el sistema de combustible no tenga fugas y que no haya corrosión en las piezas mecánicas ni que estén sometidas a un desgaste anormal.

Y, en caso de que detecte dichas anomalías, deje de usar dicha gasolina y póngase inmediatamente en contacto con nuestro distribuidor.

Los daños derivados del uso de gasolinas que contengan alcohol no están cubiertos por la garantía limitada.

Capacidad del depósito de combustible: 25 litros (6.6 galones norteamericanos)

Depósito de combustible: Cuando se use un depósito de combustible fijo en lugar de un depósito de combustible original, se recomienda seleccionar uno con una estructura que facilite la limpieza interior.

ADVERTENCIA

No llene el depósito de combustible por encima de su capacidad. El aumento de la temperatura de la gasolina puede hacer que la gasolina se expanda, si está sobrecargado, podría producirse una fuga por el tornillo de la válvula de aire cuando se abra. Las fugas de gasolina suponen un gran peligro de incendio.

2. Aceite de motor recomendado

Use un aceite para motor original o uno recomendado (TCW3). Consulte con su distribuidor.

No recomendamos el uso de otro aceite para motor de dos tiempos.

PRECAUCIÓN

No mezcle aceite de diferentes marcas. La mezcla de marcas de aceite diferentes, o de diferentes tipos de aceite, incluso si son de la misma marca, se podría producir solidificación que podría bloquear la pantalla del filtro. Esto puede provocar daños graves en el motor debido a una lubricación insuficiente.

Nota

El uso de aceites para motor que no cumplan estos requisitos supondrá una menor vida del motor y otros problemas con el motor.

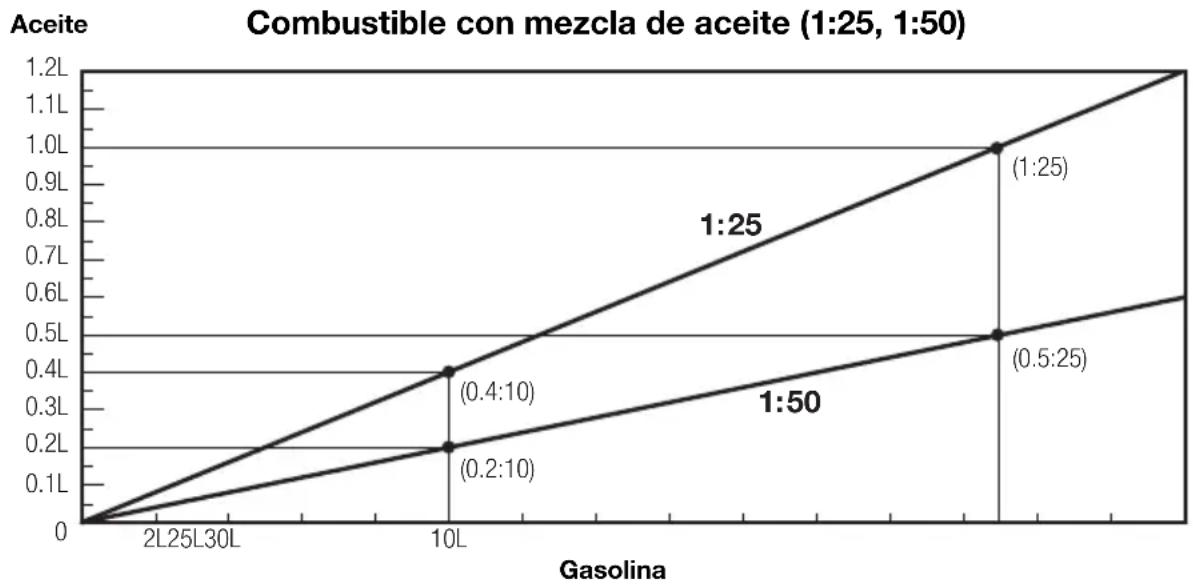

Añada aceite para motor en el depósito de combustible. La proporción de la mezcla con la gasolina es de 1:50 (una parte de aceite y 50 partes de gasolina). Mezcle bien manualmente. La proporción de la mezcla durante el rodaje inicial es de 1:25.

Proporción de la mezcla

	Aceite para motor: Gasolina
Durante el rodaje inicial	1 : 25
Después del rodaje inicial	1 : 50

Procedimiento de mezcla del aceite para motor con la gasolina

Para ver las cantidades que hay que premezclar de aceite para motor y de gasolina, consulte la tabla de Aceite de motor recomendado (p. 18).

PRECAUCIÓN

• Use solamente aceite para motor de dos tiempos con el grado especificado, o el motor puede dañarse.
• No use combustible preparado con una proporción de mezcla que no sea la especificada.
• La falta de aceite para motor puede provocar graves problemas, como una inmovilización del pistón.
• El exceso de gasolina puede acortar la vida de la bujía y/o provocar un aumento de gases de combustión nocivos.

■ Cuando use un depósito de combustible portátil para operar el motor fuera-borda:

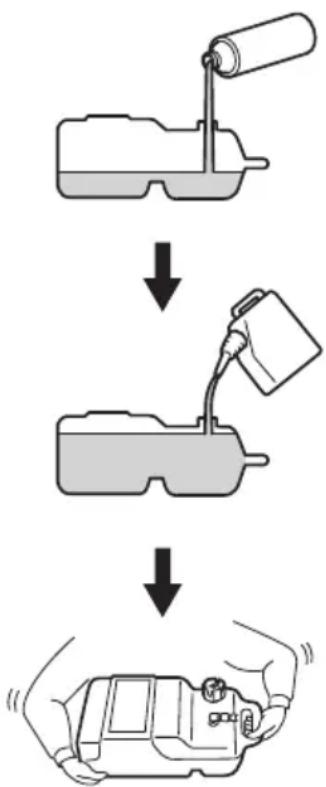

1 Vierta el aceite para motor en el depósito de combustible y después la gasolina.
2 Ponga la tapa en el depósito y ciérrelo bien.
3 Cierre bien el tapón de la válvula de aire.

ADVERTENCIA

Una tapa o un tapón de la válvula de aire flojos pueden causar fuga de combustible durante las sacudidas al depósito.

4 Agite el depósito para mezclar bien y de manera homogénea el aceite para motor y la gasolina.

■ Cuando use un depósito de combustible integrado en la embarcación para activar del motor fuera-borda:

1 Prepare un recipiente de combustible independiente para la premezcla.

2 Vierta el aceite para motor en el recipiente de combustible y después la gasolina.
3 Ponga la tapa en el recipiente y ciérrelo bien.
4 Agite el recipiente para mezclar bien y de manera homogénea el aceite para motor y la gasolina.
5 Vierta la mezcla en el depósito de combustible.

Notas

• Se recomienda premezclar usando un recipiente de combustible independiente. Intentar premezclar en el depósito de combustible integrado en la embarcación puede hacer que la mezcla no sea homogénea.
• Si se usa el depósito de combustible integrado para hacer la mezcla, vierta el aceite para motor poco a poco en el depósito mientras va añadiendo gasolina en el depósito.

3. Rodaje inicial

Su nuevo motor fuera-borda y la unidad inferior requieren un rodaje inicial para mover los componentes según las condiciones descritas en la siguiente tabla de tiempos.

PRECAUCIÓN

Activar el motor fuera-borda sin el rodaje inicial puede acortar la vida útil del producto.

Si experimenta alguna anomalía durante el rodaje inicial:

• Interrumpa inmediatamente la operación.
• Su distribuidor debe comprobar el producto y tomar las medidas oportunas si fuera necesario.

	1-10 min 10	min-2 h 2-3 h 3-10 h			Después de 10 h
Posición del acelerador	Ralentí	Menos de la mitad del acelerador	Menos de tres cuartas partes del acelerador	Tres cuartas partes del acelerador	Acelerador completo disponible
Velocidad		Aprox. 3000 rpm máx.	Se permite un ciclo de acelerador completo durante 1 min cada 10 min	Aprox. 4000 rpm.Se permite un ciclo de acelerador completo durante 2 min cada 10 min

Nota

Un rodaje inicial adecuado permite que el motor fuera-borda funcione a pleno rendimiento durante un mayor tiempo.

Proporción de la mezcla de combustible para el rodaje inicial

Gasolina 25: Aceite para motor original 1

- 25:1 cuando use aceite para motor original o el recomendado (TCW3).

PELIGRO

No active el motor fuera-borda en un área cerrada o un área sin ventilación forzada.

Los gases de combustión emitidos por este motor fuera-borda contienen monóxido de carbono que resulta mortal si se inhala de manera continuada. La inhalación de gas, inicialmente provoca síntomas como náuseas, somnolencia y dolor de cabeza.

Durante la activación del motor fuera-borda:

• Mantenga el área periférica bien ventilada.
• Intente permanecer siempre a contra viento de la emisión.

■ PUESTA EN MARCHA DEL MOTOR

1. Arranque

ADVERTENCIA

En el caso de que el motor se arranque con una marcha puesta, no comience a navegar. Detenga inmediatamente el motor y consulte con un distribuidor autorizado.

Nota

El motor no se arrancará a menos que el seguro del interruptor esté debidamente conectado al interruptor de parada de emergencia.

ADVERTENCIA

No ponga en marcha el motor con la caja de cambios fuera del agua.

Podrían producirse lesiones personales graves, o dañar el motor.

PRECAUCIÓN

Nunca rellene los depósitos de combustible portátiles a bordo para evitar cualquier incendio o explosión como consecuencia de un vertido de gasolina. Si alguna vez se derrama gasolina a bordo, límpiela completamente. Los depósitos de combustible siempre deben ser llenados en tierra.

Preparativos

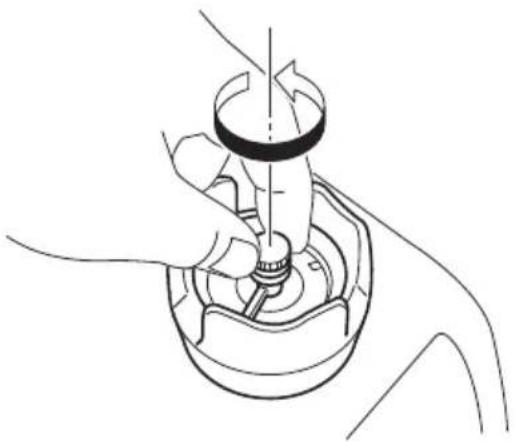

1 Afloje el tornillo de la válvula de aire de la tapa del depósito.

3 Instale un bloqueo en el interruptor de parada.

Interruptor de parada Bloqueo

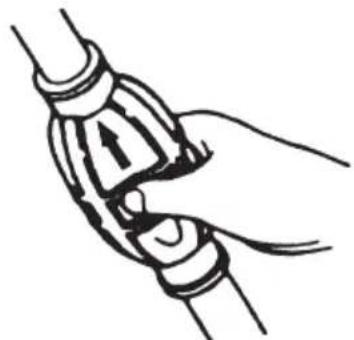

4 Haga llegar combustible al carburador apretando el bulbo de cebado hasta que esté firme.

Lado del motor

Lado del depósito de combustible

Arranque

■ Tipo F

1 Ponga la palanca de cambio en Neutro

PRECAUCIÓN

Si el motor arranca con una marcha metida, no lo utilice. Póngase en contacto con un distribuidor autorizado.

Nota

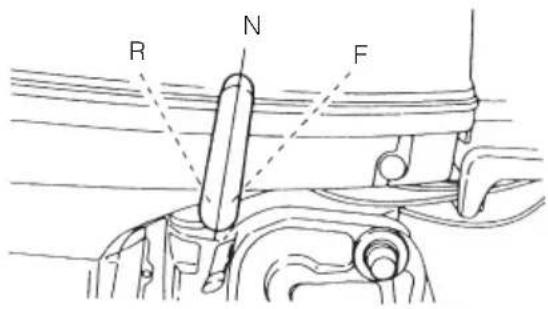

La protección de arranque con una marcha metida sólo permite arrancar con la palanca de cambio en Neutro. Si el motor se arranca con una marcha metida se moverá inmediatamente, lo que podría provocar alguna caída o que los pasajeros se cayeran por la borda debido a la inercia.

R N F

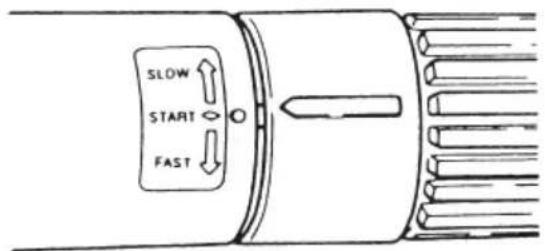

2 Gire la manilla del acelerador de manera que la línea del indicador quede en la marca "START" (arranque).

SLOW START FAST

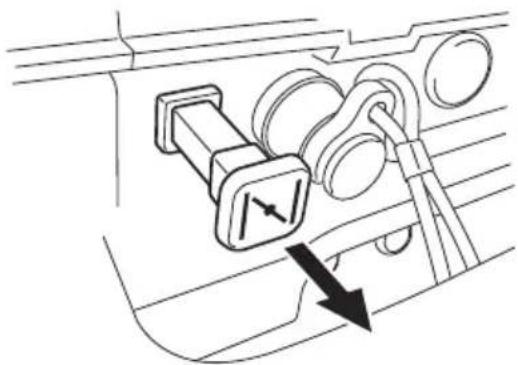

3 Tire el pomo del estrangulador completamente.

No es necesario tirar el pomo del estrangulador si el motor ha sido previamente calentado.

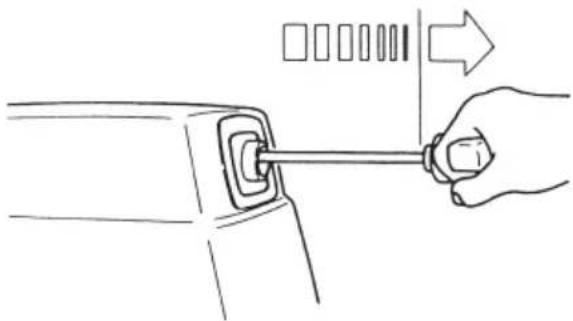

4 Tire la bobina de arranque lentamente hasta que sienta resistencia.

Dele un fuerte tirón para arrancar el motor.

5 Gire la manilla de arranque a su posición original gradualmente una vez que el motor haya arrancado.

6 Empuje de vuelta el pomo del estrangulador lentamente.

7 Gire cuidadosamente la manilla del acelerador a "SLOW" (lento).

ADVERTENCIA

No ponga en marcha el motor con la caja de cambios fuera del agua.

Podrían producirse lesiones personales graves, o dañar el motor.

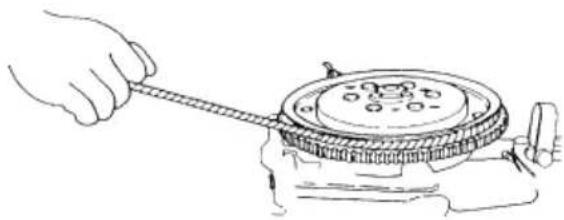

Arranque con cuerda manual — en caso de problemas con el arrancador

Enrolle algunas vueltas de la cuerda de arranque alrededor del volante. Dele un fuerte tirón para arrancar el motor. Utilice una llave de tubo o similar para agarrar bien la punta de la cuerda.

Tenga cuidado de que su ropa u otros objetos no se enganchen en las piezas giratorias del motor.

Para evitar accidentes y lesiones, no vuelva a conectar la bobina de arranque después de haber arrancado el motor usando la cuerda de arranque de emergencia. Asegúrese de volver a poner la cubierta superior del motor.

Póngase de inmediato en contacto con un distribuidor autorizado cuando regrese a la costa.

ADVERTENCIA

- Asegúrese de que no haya nadie a menos de 2 metros detrás de la persona que arranque el motor.

- No ponga en marcha el motor fuera-borda con la cubierta superior del motor quitada de la unidad de alimentación, o en contacto con el volante, lo cual podría provocar graves lesiones personales.

2. Calentamiento del motor

Antes de arrancar la embarcación, arranque el motor a baja velocidad durante unos tres minutos para que caliente y permita que el aceite circule por la máquina. El funcionamiento del motor sin calentamiento previo reduce enormemente la vida útil del motor. Asegúrese de que sale agua por la puerta del agua de refrigeración y el puerto del ralentí mientras se calienta el motor.

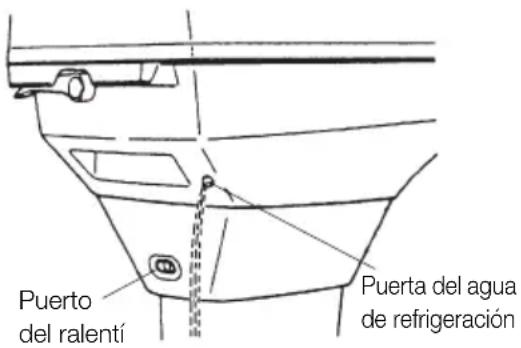

Puerto del ralentí Puerta del agua de refrigeración

PRECAUCIÓN

Asegúrese de calentar el motor antes de comenzar a navegar. Arrancar el motor en frío puede dañarlo.

Nota

La velocidad al ralentí puede ser mayor durante el calentamiento del motor. Si cambia el motor a marcha hacia delante o hacia atrás cuando está calentando, puede resultar difícil volver a neutro. En ese caso, pare el motor, cambie a neutro y vuelva a arrancar el motor para que caliente.

PRECAUCIÓN

Asegúrese de detener el motor inmediatamente si no sale agua por la agua de refrigeración y compruebe si la entrada de agua de refrigeración está obstruida. Manejar así el motor podría provocar un sobrecalentamiento o dañar el motor. Consulte con un distribuidor autorizado si no localiza la causa.

puerta

■ Velocidad del motor

Velocidad adecuada al ralentí después de que el motor haya sido calentado.

Embragado (con una marcha metida)	Desembragado (sin una marcha metida)
750 rpm 900 rpm

PRECAUCIÓN

No cambie a "F" (Hacia adelante) o "R" (Hacia atrás) hasta cambiar a la velocidad al ralentí adecuada.

No exceda la velocidad máxima del motor.

Rango amplio de rpm del acelerador

50D2 : 5150 - 5850 rpm

3. Adelante y marcha atrás

ADVERTENCIA

Antes de cambiar a Hacia delante o Hacia atrás, asegúrese de que la embarcación esté debidamente amarrada y el motor fuera-borda pueda virar totalmente a derecha e izquierda. Asegúrese de que no haya personas nadando a proa y ni a popa de la embarcación.

ADVERTENCIA

• Enganche el otro extremo del cable interruptor de parada de emergencia a la ropa o al brazo del operador y manténgalo enganchado mientras esté navegando.
• No enganche el cable a ninguna parte de la ropa que pueda desgarrarse con facilidad si se produjera un tirón.
• Coloque el cable de modo que no pueda quedar cogido por ningún objeto si recibe un tirón.
• Tenga cuidado de no tirar accidentalmente del cable mientras navegue. Una parada accidental del motor puede provocar una pérdida de control del motor fuera-borda. La pérdida rápida de potencia del motor puede provocar alguna caída o que los pasajeros se caigan por la borda.

ADVERTENCIA

Asegúrese de fijar el gancho del cable de parada de emergencia a su cintura o a la ropa.

El motor se apagará cuando el seguro del interruptor se desconecte del motor.

Nota

No aumente innecesariamente la velocidad del motor en marcha atrás.

Tipo F

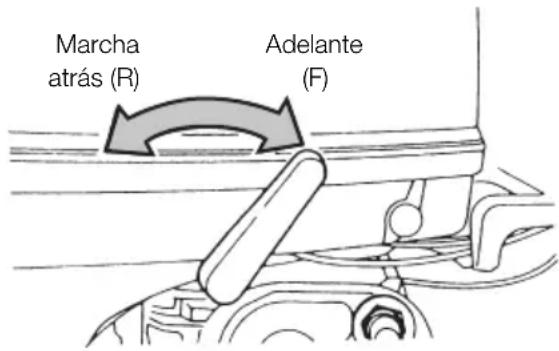

Gire la manilla del acelerador hacia "SLOW" (Lento) y mueva la palanca de cambio rápidamente a Forward (Adelante) o Reverse (Marcha atrás) cuando la velocidad del motor haya alcanzado las rpm más bajas.

Si intenta cambiar con el motor gran velocidad pueden producirse graves daños y lesiones personales.

Asegúrese de reducir a velocidad de caceo o al ralentí antes de cambiar.

ADVERTENCIA

Antes de cambiar, asegúrese de que no haya personas nadando ni obstáculos a proa y a popa de la embarcación.

PRECAUCIÓN

- Antes de mover la palanca de cambio a la posición Reverse (marcha atrás), asegúrese de que el bloqueo de marcha atrás está enganchado (en la posición hacia arriba).

• No aumente la velocidad del motor innecesariamente cuando vaya marcha atrás.
• La palanca del cambio no puede pasar de posición Neutral a Reverse a menos que se haya girando la manila del acelerador totalmente hasta la posición "SLOW" (Lento).

Nota

Cambiar frecuentemente a adelante o marcha atrás puede acelerar el desgaste o la degradación de las piezas. En dicho caso, cambie el aceite para engranajes antes de lo especificado.

4. Navegar en aguas poco profundas

ADVERTENCIA

Al navegar por aguas poco profundas, tenga cuidado de no poner la mano entre la sujeción de la bisagra y la sujeción de la popa.

Asegúrese de inclinar lentamente el motor fuera-borda.

Nota

Baje lentamente a velocidad de caceo y cambie a neutro antes de poner el motor fuera-borda en posición de navegación por aguas poco profundas.

ADVERTENCIA

• Asegúrese de navegar a la menor velocidad posible cuando utilice el accionador de aguas poco profundas.
• En la posición de navegación por aguas poco profundas, el bloqueo de inclinación está deshabilitado.
• Cuando navegue por aguas poco profundas, tenga cuidado de que el motor fuera-borda no golpee el fondo, o la hélice puede salirse del agua, causando pérdida del control.

PRECAUCIÓN

En la posición de navegación por aguas poco profundas, no use el motor fueraborda en marcha atrás. Use el motor fueraborda a baja velocidad y mantenga sumergida la entrada de agua de refrigeración.

Tipo F

1 Ponga la palanca de bloqueo de marcha atrás en el lado de estribor "Release" (Liberar) girándola hacia abajo.

Palanca de bloqueo de marcha atrás

2 Incline el motor hacia arriba unos 45° y bájelo. El motor estará ahora colocado en la posición de funcionamiento en aguas poco profundas.

3 Liberar la posición de funcionamiento en aguas poco profundas

a.Gire la palanca de bloqueo de marcha atrás hacia arriba y colóquela en la posición "LOCK" (bloqueado).
b. Incline el motor ligeramente hacia arriba y después bájelo. Con esto se libera el ajuste de aguas poco profundas.
c.El motor está liberado del ajuste para aguas poco profundas y se encuentra bloqueado en posición normal de marcha.

5. Parar el motor

ADVERTENCIA

• No cambie a Marcha atrás durante planeo, o perderá el control, con el consecuente peligro de lesiones personales, de inundación de la embarcación podría y/o el posible daño del casco.
• Cuando esté navegando, no cambie nunca a Marcha atrás, o podría perder el control, cayéndose o provocando la caída de los pasajeros por la borda. Esto supone graves lesiones personales y que el sistema de dirección y/o el mecanismo de cambio se puedan estropear.

PRECAUCIÓN

No detenga nunca el motor inmediatamente después de haber estado en marcha a todo gas. Manténgalo en funcionamiento durante dos o tres minutos, a velocidad de ralentí, (la palanca del cambio en posición Neutral) para permitir que se enfríe.

Tipo F

1 Reduzca la velocidad del motor a rpm de ralentí.
2 Siga presionando interruptor de parada o quite la placa de bloqueo. El motor se detendrá.

• Después de parar el motor, cierre el tornillo de la válvula de aire de la tapa del depósito.
• Desconecte el conector de combustible del motor o del depósito de combustible.
• Desconecte los cables de la batería si no va a utilizar el motor durante un largo periodo de tiempo.

Nunca rellene los depósitos de combustible portátiles a bordo para evitar cualquier incendio o explosión como consecuencia de un vertido de gasolina. Si alguna vez se derrama gasolina a bordo, límpiela completamente. Los depósitos de combustible siempre deben ser llenados en tierra.

4 Cierre el tornillo de la válvula de aire de la tapa del depósito de combustible.

Tornillo de la válvula de aire

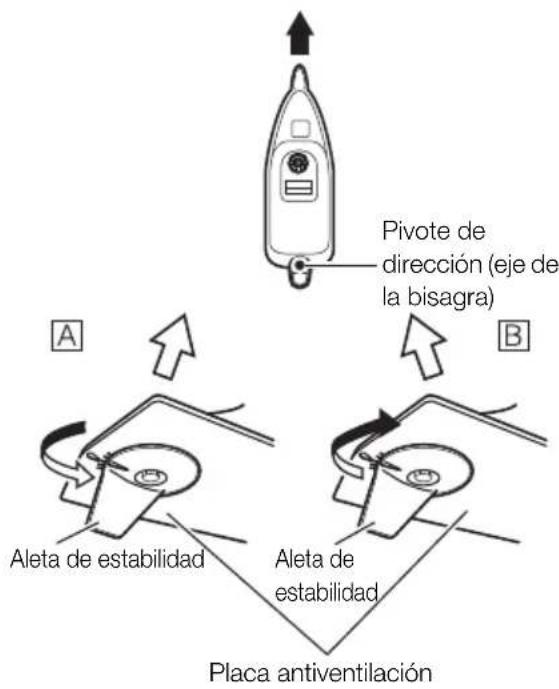

6. Ángulo de la aleta de estabilidad

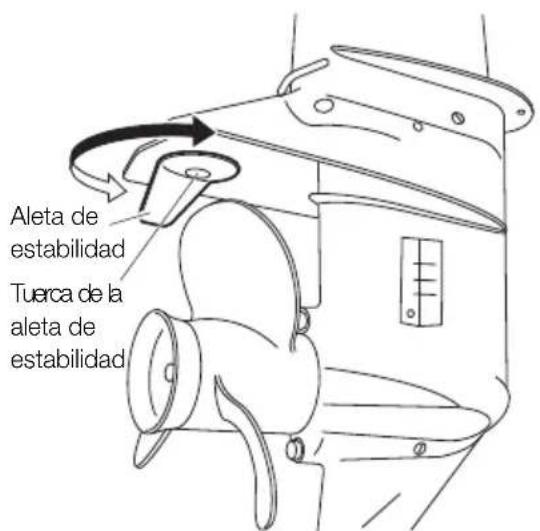

Las siguientes instrucciones explican cómo ajustar el ángulo óptimo de cabeceo de la embarcación.

Tipo F

El ángulo de cabeceo se ajusta poniendo la varilla de impulsión en el agujero correcto de la varilla de impulsión.

■ Ángulo de cabeceo correcto

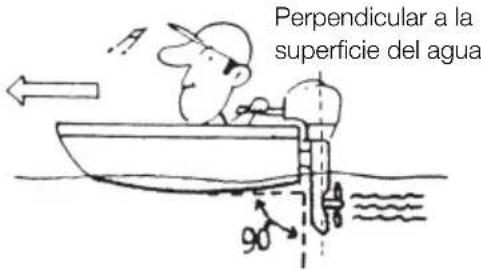

El ángulo de cabeceo es óptimo cuando la embarcación está paralela a la superficie del agua mientras navega.

Perpendicular a la superficie del agua

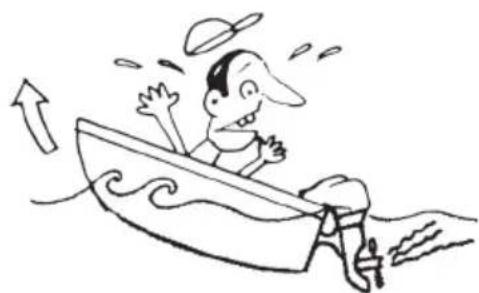

- Ángulo de cabeceo incorrecto (la proa se eleva demasiado)

Si el ángulo de cabeceo es excesivo, la proa saldrá del agua y la velocidad disminuirá.

Además, la proa podría sacudirse o el fondo podría golpear el agua mientras navega.

En este caso, disminuya el ángulo de cabeceo poniendo la varilla de impulsión en un agujero que esté más abajo.

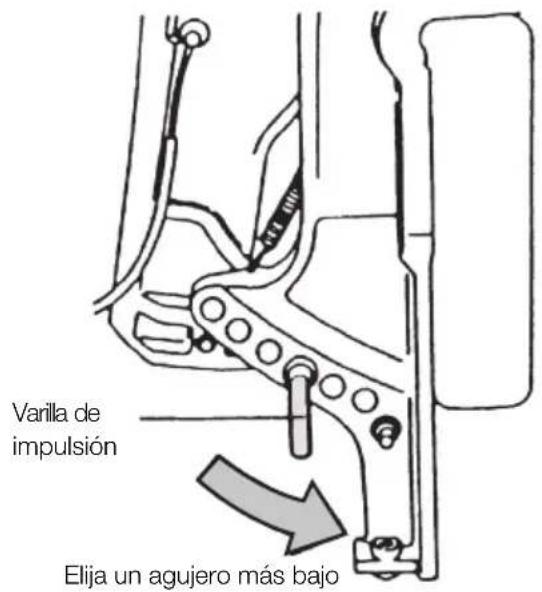

Varilla de impulsión Elija un agujero más bajo

- Ángulo de cabeceo incorrecto (la proa se sumerge en el agua)

Si el ángulo de cabeceo es demasiado pequeño, la proa se sumergirá en el agua, la velocidad descenderá y el agua podría entrar en la embarcación.

En este caso debería aumentar el ángulo de cabeceo poniendo la varilla de impulsión en un agujero que esté más arriba.

Hacia arriba Elija un agujero más arriba

ADVERTENCIA

• No ponga ni la mano ni el dedo entre el cuerpo del motor fuera-borda y la sujeción de popa cuando ajuste el ángulo de cabeceo para evitar lesiones en caso de que el cuerpo del motor fuera-borda se caiga.
• Una posición de cabeceo incorrecta puede provocar la pérdida de control de la embarcación. Cuando pruebe una posición de cabeceo, haga funcionar la embarcación lentamente al principio para ver si puede controlarla con seguridad.

ADVERTENCIA

Cabeceo excesivo hacia arriba o hacia abajo puede hacer que el manejo de la embarcación sea inestable, pudiendo dificultar el manejo de la misma y pudiendo provocar un accidente mientras navega.

• No navegue a la máxima velocidad si sospecha que la posición de cabeceo puede ser incorrecta. Detenga la embarcación para reajustar el ángulo de cabeceo antes de seguir navegando.
• Para el modelo de motor fuera-borda con PTT, suba la cubierta inferior del motor, no toque el interruptor mientras navega, o podría perder el control de la embarcación.

7. Amarrar con el motor inclinado hacia arriba

Cuando se haya detenido el motor y no se vaya a utilizar durante un largo periodo de tiempo o cuando se haya amarrado en aguas poco profundas, es necesario levantar el motor para evitar que se dañe la hélice y la caja de cambios.

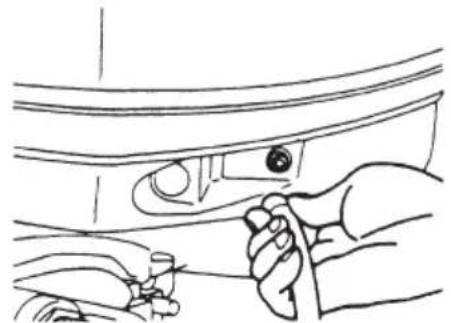

1 Desconecte el conector de combustible del motor.

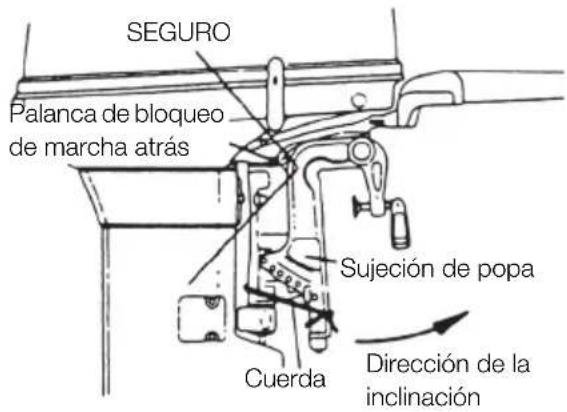

2 Ponga la palanca de bloqueo de marcha atrás, situada a estribor, en la posición "RELEASE" (liberar) girándola hacia abajo.

Palanca de bloqueo de marcha atrás

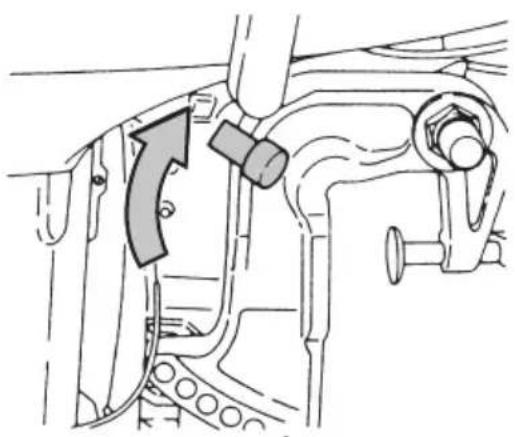

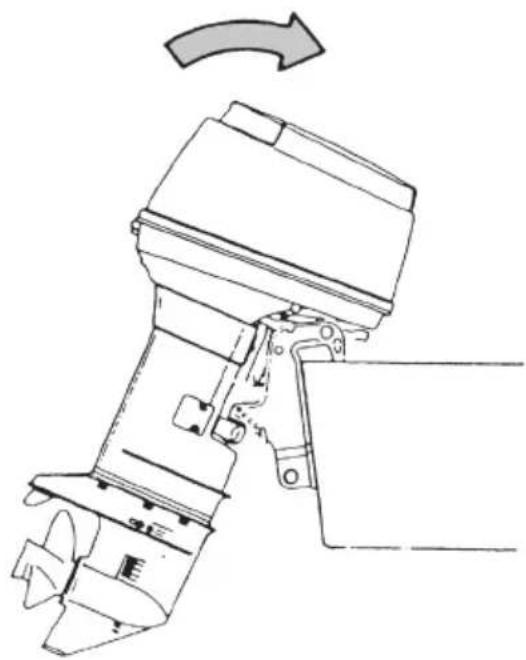

3 Incline el motor hacia arriba completamente. La inclinación se bloqueará en la posición elevada.

- No ponga ni la mano ni el dedo entre el cuerpo del motor fuera-borda y la sujeción de popa cuando ajuste el ángulo de cabeceo para evitar que alguna parte del cuerpo quede atrapada en caso de que el cuerpo del motor fuera-borda se caiga.

- Cuando suba el motor fuera-borda con la junta de combustible durante más de unos minutos, asegúrese de desconectar la manguera de combustible o de cerrar la llave de combustible, o podría producirse una fuga de combustible, con el consecuente peligro de incendio.

PRECAUCIÓN

No incline hacia arriba el motor fuera-borda durante el funcionamiento, o el motor podría dañarse por el sobrecalentamiento debido a la ausencia de agua de refrigeración.

PUESTA EN MARCHA DEL MOTOR32

4 Para inclinar el motor hacia abajo, gire la palanca de bloqueo de marcha atrás hacia arriba (hacia la posición "LOCK" (bloqueado)). Incline el motor hacia arriba ligeramente y déjelo bajar. (El bloqueo de marcha atrás se activa automáticamente).

1. Retirar el motor fuera-borda

1 Pare el motor.
2 Desconecte el conector del combustible, los cables del control remoto y de la batería, las tuercas y pernos de fijación del soporte, etc.
3 Retire el motor fuera-borda del casco y extraiga toda el agua de la caja de cambios.

PRECAUCIÓN

No mueva el motor fuera-borda inmediatamente después de parar el motor cuando esté caliente, ya que puede quemarle las manos si lo toca.

2. Transportar el motor fuera-borda

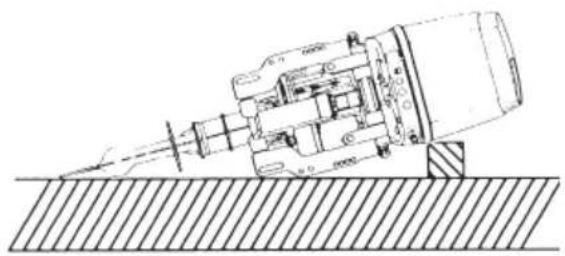

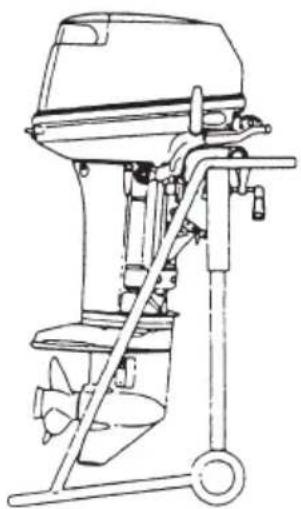

Recuerde mantener el motor en posición vertical siempre que quiera transportarlo.

Cierre el tornillo de la válvula de aire del depósito de combustible y la llave de combustible antes de transportar o guardar el motor fuera-borda y el depósito de combustible, o podría producirse una fuga de combustible que podría provocar un incendio.

Cuando transporte o saque el motor para guardarlo, asegúrese de que el lado con el motor eléctrico del equipo motorizado de inclinación y cabeceo esté bajado, sino podría entrar aire en el sistema de la bomba para el funcionamiento del equipo motorizado de inclinación y cabeceo.

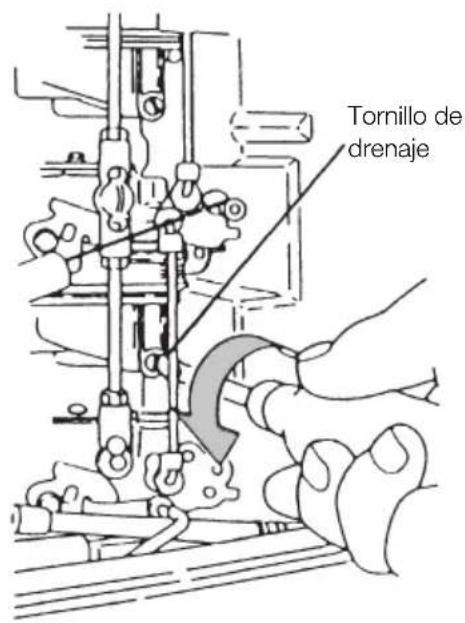

Si no puede transportar el motor en posición vertical, afloje los tornillos de drenaje en los carburadores para drenar el combustible en ellos.

Tornillo de drenaje

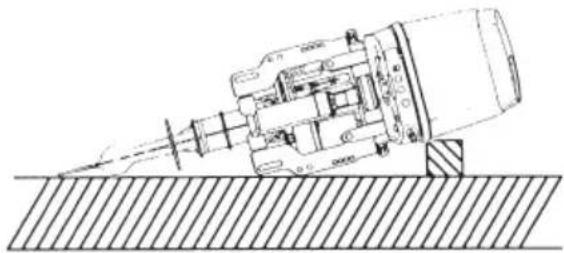

3. Almacenamiento del motor fuera-borda

Mantenga el motor en posición vertical cuando lo almacene.

Si almacena el motor en posición horizontal, hágalo de la forma mostrada en la imagen de arriba.

PRECAUCIÓN

Peligro de explosión. Gasolina derramada o vapores de la misma podrían incendiarse fácilmente y explotar. Asegúrese de descargar completamente la gasolina de los carburadores cuando transporte el motor. Si se derrama gasolina, límpiela con un trapo.

ADVERTENCIA

Cuando desembale el motor o lo retire de la embarcación, no libere nunca la palanca de bloqueo de marcha atrás. Si libera esta palanca es muy fácil que se suelte la fijación de popa en la dirección de inclinación, ya que no está fija.

* A t e l a sujeción de popa con una cuerda.
* Ponga atención a la dirección de la inclinación, para no resultar lesionado por el resorte de la sujeción de popa.

SEGURO Palanca de bloqueo de marcha atrás Sujeción de popa Cuerda Dirección de la inclinación

ADVERTENCIA

No se coloque debajo de un motor fuera-borda inclinado incluso si está soportado por una barra de soporte, o podría producirse una caída accidental del motor fuera-borda causando lesiones personales graves.

ADVERTENCIA

Cierre el tornillo de la válvula de aire del depósito de combustible y la llave de combustible antes de transportar o guardar el motor fuera-borda y el depósito de combustible, o podría producirse una fuga de combustible que podría provocar un incendio.

TRANSPORTE

PRECAUCIÓN

Cuando remolque una embarcación con el motor instalado, el motor debe estar en una posición vertical (funcionamiento normal), completamente bajado. Si el motor está levantado cuando se remolca la embarcación, se pueden producir daños en el motor fuera-borda, la embarcación, etc. Si no es posible remolcar la embarcación con el motor fuera-borda completamente bajado (la quilla de la caja de cambios está cerca del camino en una posición vertical), asegure firmemente el motor fuera-borda utilizando algún dispositivo (como una barra protectora del espejo de popa) para transportarlo en posición inclinada.

El dispositivo de soporte de inclinación suministrado con el motor fuera-borda no está diseñado para remolque. Está destinado para sostener el motor fuera-borda mientras la embarcación está atracada, varada, etc.

ADVERTENCIA

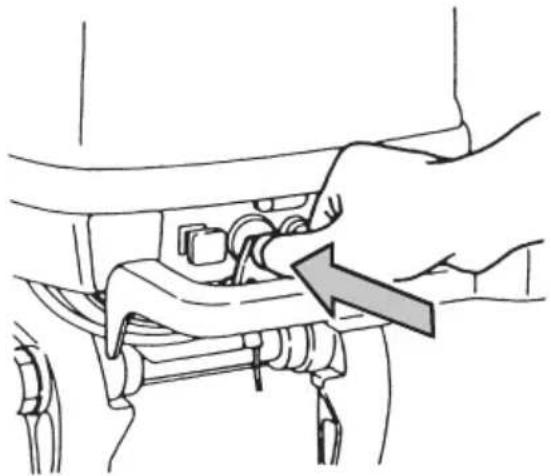

Por favor, desconecte el conector de combustible salvo cuando el motor esté funcionando.

Las fugas de combustible suponen un peligro de incendio o de explosión, y pueden suponer lesiones personales graves o mortales.

AJUSTE

1. Ajuste de la aleta de estabilidad

Ajuste del ángulo de la aleta de estabilidad

Después de instalar el motor fuera-borda, use la aleta de estabilidad para alcanzar un equilibrio entre las cargas de dirección de babor y estribor. Afloje la tuerca de la aleta de estabilidad, ajuste el ángulo de la aleta de estabilidad como se describe a continuación, y después apriete la tuerca con el par de torsión especificado.

Aleta de estabilidad Tuerca de la aleta de estabilidad

Ejemplo de ajuste

Para mantener su motor fuera-borda en las mejores condiciones de funcionamiento, es muy importante realizar un mantenimiento diario y periódico según se sugiere en los calendarios de mantenimiento siguientes.

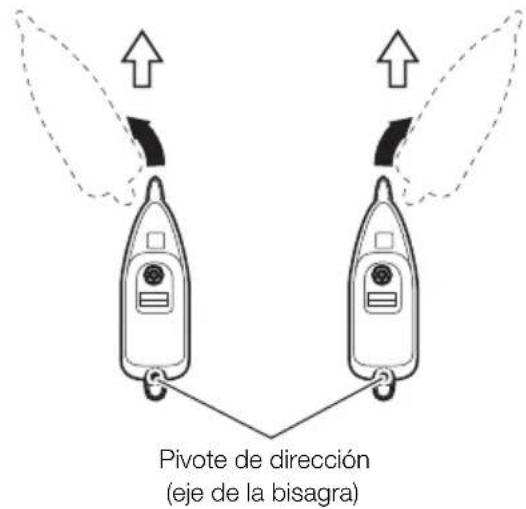

A Si fuera necesario dirigir a babor para que la embarcación navegue en línea recta o si la propia embarcación se dirige a babor mientras se dirige desde el medio de la misma, mueva el extremo de la aleta de estabilidad a babor, o

B Si fuera necesario dirigir a estribor para que la embarcación navegue en línea recta o si la propia embarcación se dirige a estribor mientras se dirige desde el medio de la misma, mueva el extremo de la aleta de estabilidad a estribor.

Pivote de dirección (eje de la bisagra) A B Aleta de estabilidad Aleta de estabilidad Placa antiventilación

Pivote de direccion (eje de la bisagra)

Notas

• Varíe ligeramente el ángulo de la aleta de estabilidad para cada prueba y repita el proceso varias veces hasta encontrar la mejor posición.
• La aleta de estabilidad también actúa como un ánodo para evitar la corrosión electrolítica. Por tanto, no pinte ni engrase esta pieza.
• Después del ajuste, apriete con seguridad el perno de fijación de la aleta de estabilidad.
• Compruebe con regularidad si el perno o la aleta de estabilidad están flojos. Debido a la corrosión, la aleta de estabilidad se irá desgastando con el tiempo.

ADVERTENCIA

• Un ajuste inapropiado de la aleta de estabilidad podría provocar problemas de dirección. Después de instalar o reajustar la aleta de estabilidad, compruebe si la carga de dirección es pareja.
• Apriete el perno de la aleta de estabilidad con el par de torsión especificado.

ADVERTENCIA

• Asegúrese de que el motor fuera-borda esté asegurado al espejo de popa o al soporte de servicio, o podría producirse una caída accidental del motor fuera-borda y lesiones personales graves.
• Asegúrese de bloquear el motor fuera-borda si está inclinado hacia arriba, o podría producirse la caída accidental del motor fuera-borda y lesiones personales graves.
• No se coloque debajo de un motor fuera-borda inclinado incluso si está soportado por una barra de soporte, o podría producirse una caída accidental del motor fuera-borda causando lesiones personales graves.

2. Ajuste de la resistencia del timón

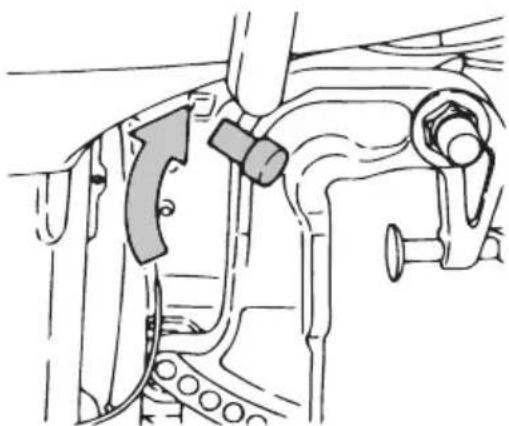

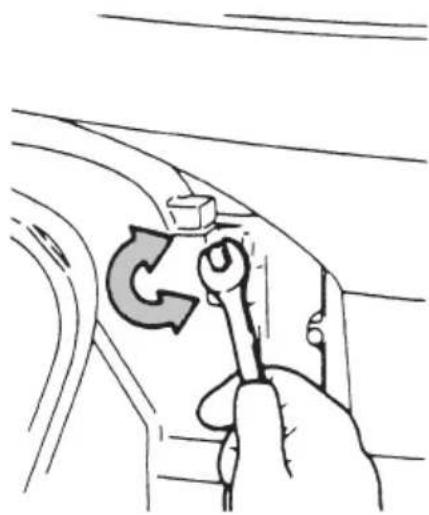

La resistencia de la dirección se puede ajustar girando el perno de ajuste de la dirección situado en la bisagra.

Gire en el sentido de las agujas del reloj para aumentar la resistencia

Gire en el sentido contrario al de las agujas del reloj para reducir la resistencia

3. Ajuste de la resistencia al giro de la manilla del acelerador

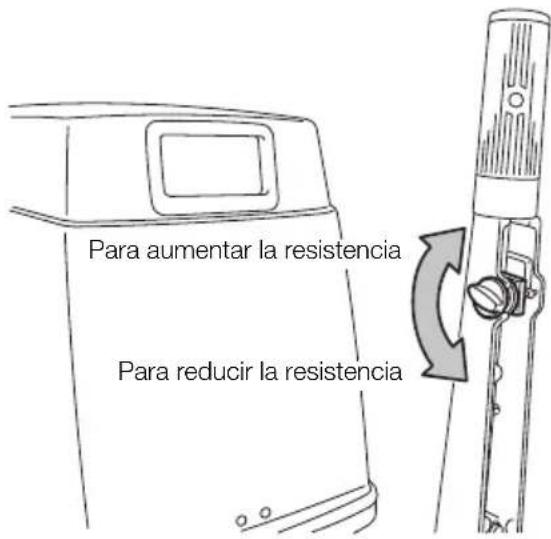

Gire el tornillo de ajuste de fricción en la manilla de dirección para ajustar la resist- encia al giro de la manilla del acelerador.

Para aumentar la resistencia Para reducir la resistencia

ADVERTENCIA

No aumente excesivamente la fricción del acelerador, o podría producirse un movimiento brusco de la manilla del acelerador o de la palanca del control remoto que podría producir una pérdida del control del acelerador que podría provocar un accidente.

INSPECCIÓN Y MANTENIMIENTO

Cuidado de su motor fuera-borda

Para mantener su fuera-borda en las mejores condiciones de funcionamiento, es muy importante realizar un mantenimiento diario y periódico según se sugiere en los calendarios de mantenimiento siguientes.

PRECAUCIÓN

• Su seguridad personal y la de sus pasajeros depende de lo bien que se efectúe el mantenimiento del motor fuera-borda. Cumpla minuciosamente todos los procedimientos de inspección y mantenimiento que se describen en esta sección.
• Los intervalos de mantenimiento descritos en la lista de comprobaciones se refieren a un motor fuera-borda con un uso normal. Si utiliza su motor fuera-borda en condiciones extremas, como la navegación frecuente a todo gas o la navegación en agua salobre, las tareas de mantenimiento deben efectuarse a intervalos más cortos. Si tiene alguna duda, consulte con su proveedor.
• Recomendamos encarecidamente utilizar exclusivamente piezas de repuesto originales para su motor. La garantía no cubre las reparaciones de los daños provocados por el uso de piezas distintas de las originales.

1. Inspección diaria

Realice las siguientes comprobaciones e inspecciones antes y después de utilizar el motor.

ADVERTENCIA

No utilice el motor fuera-borda si detecta cualquier anomalía durante la comprobación previa a su utilización, o podría producirse algún problema durante la navegación que podría provocar algún accidente.

Artículo Comprobaciones Acción
Sistema de combustible	Compruebe el nivel del depósito.Compruebe si hay polvo o agua en el filtro del combustible.Compruebe si hay fugas de aceite en los tubos de goma.	RellenarLimpiarCambiar
Sistema de lubricación	Compruebe la cantidad de aceite en el depósito de aceite.Revise si hay polvo o agua en los filtros de aceite.	RellenarLimpiar
Equipo eléctrico	Compruebe si las bujías están sucias, gastadas o tuvieran carbonilla acumulada. Bujías: NGK B-8HS-10/NGK BR-8HS-10Compruebe si el interruptor principal funciona con normalidad.Compruebe si el nivel de electrolito y la densidad de la batería son normales.Compruebe si se han aflojado las conexiones a los terminales de la batería.Compruebe que el interruptor de parada funciona normalmente y asegúrese de que la placa de seguridad está en su sitio.Revise los cables por si hubiese alguna conexión floja o algún cable dañado.	Limpiar o cambiarArreglar o cambiarRellenar o recargarApretarArreglar o cambiarCorregir o cambiar
Sistema de aceleración	Compruebe que el solenoide del estrangulador y la válvula del carburador funcionen con normalidad.Compruebe si el carburador y el volante magnético funcionan normalmente al girar la manilla del acelerador y compruebe si hay conexiones flojas.	CambiarCorregir
Bobina de arranque	Compruebe si las cuerdas están desgastadas o dañadas.Compruebe si el trinquete está engranado.	CambiarCorregir o cambiar
Sistema de embrague y hélice	Compruebe si las aspas de la hélice están dobladas o dañadas.Compruebe que la tuerca de la hélice está apretada y que el pasador hendido esté en su sitio.	Cambiar
Instalación del motor	Compruebe todos los pernos que fijan el motor a la embarcación.Compruebe la instalación de la varilla de impulsión.	ApretarApretar
Agua de refrigeración	Compruebe que sale agua por la p uerta de comprobación del agua de refrigeración después de arrancar el motor.
Herramientas y repuestos	Compruebe la presencia de las herramientas y repuestos necesarios para cambiar las bujías, la hélice, etc.Compruebe que tiene la cuerda de repuesto.
Dispositivos de dirección	Compruebe el funcionamiento la manilla de dirección y el control remoto.
Otras piezas	Compruebe si el ánodo y aleta de estabilidad están instalados de forma segura.Compruebe que no exista deformación ni corrosion en el ánodo y en la aleta de estabilidad.	Reparar si procede Cambiar

Lavar con agua dulce

Cuando haya utilizado el motor en agua salada o contaminada, lave el exterior y limpie el paso de enfriamiento con agua dulce a presión utilizando el accesorio de enjuague.

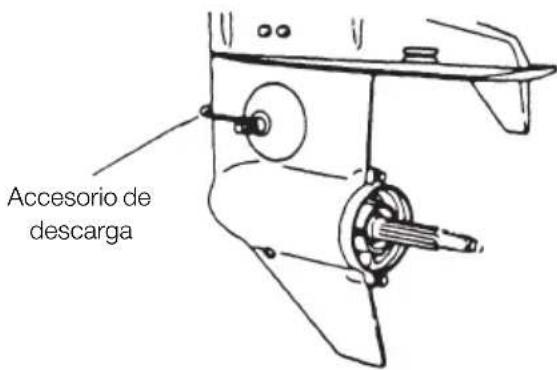

Atornille el accesorio de enjuague incluido en el agujero de lavado de la caja de cambios.

Conecte una manguera al accesorio de enjuague en la caja de cambios y lave con agua.

(Recuerde asegurar la toma de agua y la toma de agua sumergida en la caja de cambios antes de llevar este procedimiento a cabo).

PRECAUCIÓN

Mantenga el paso del agua de enfriamiento libre de obstrucciones porque la ausencia de flujo de agua de enfriamiento podría causar el sobrecalentamiento del motor, con los posibles problemas para el mismo.

ADVERTENCIA

No arranque el motor sin quitar la hélice, o una activación accidental de la hélice podría provocar lesiones personales.

ADVERTENCIA

No arranque nunca ni active el motor en interiores ni en ningún espacio que no esté bien ventilado. El gas de combustión contiene monóxido de carbono, un gas incoloro e inodoro que puede resultar mortal si se inhala durante largos periodos de tiempo.

Nota

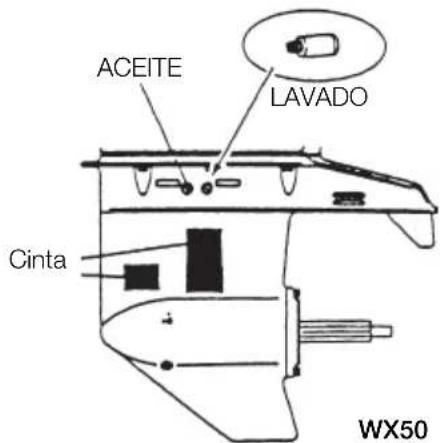

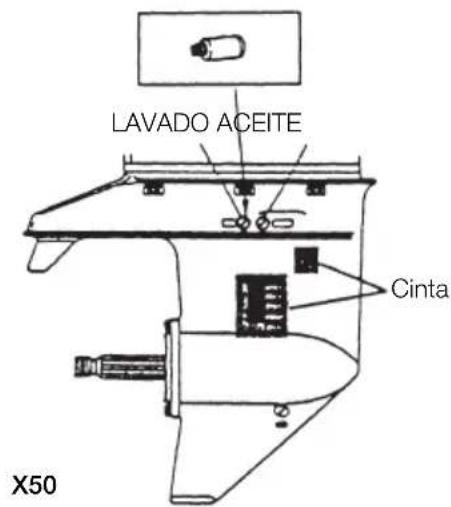

Se recomienda comprobar las propiedades químicas del agua en la que vaya a usar con más asiduidad su motor fuera-borda.

Tapón de lavado (opcional)

LAVADO ACEITE Cinta X50

Tapón de lavado (opcional)

ACEITE LAVADO Cinta WX50

PRECAUCIÓN

Tenga el motor a ralentí durante el lavado.

Lavar el motor antes de un almacenamiento prolongado.

Haga funcionar el motor con velocidad baja con la palanca del Control Remoto (o la palanca de cambios) puesta en Neutro para drenar el agua dulce del sistema de refrigeración y en el proceso, eliminar la sal, el barro y otras partículas extrañas.

Reemplazar la hélice

Una hélice desgastada o doblada reducirá el rendimiento del motor y puede causar problemas en el mismo.

Antes de quitar la hélice, quite los capuchones de las bujías para prevenir daños personales.

ADVERTENCIA

No comience a quitar o poner la hélice con los capuchones de las bujías puestos, la palanca de cambio en marcha hacia delante o marcha atrás, el interruptor principal en otra posición que no sea la de apagado ("OFF"), la cuerda de parada del motor conectada al interruptor, y la llave de arranque puesta, o el motor se podría poner en marcha accidentalmente pudiendo provocar graves lesiones personales. Si es posible, desconecte el cable de la batería.

1 Saque el pasador hendido y retire la tuerca y la arandela de la hélice.
2 Tire de la hélice hacia usted para retirarla.
3 Aplique grasa original al eje de la hélice antes de instalar una hélice nueva.
4 Coloque la arandela, apriete bien la tuerca e inserte el pasador hendido.

ADVERTENCIA

No sostenga la hélice con las manos cuando afloje o apriete la tuerca de la hélice. Coloque una pieza de madera entre la aspa de la hélice y la placa antiventilación para sujetar la hélice.

PRECAUCIÓN

• No instale la hélice sin el soporte de tracción, o podría dañar el cubo de la hélice.
• No reutilice el pasador hendido.
• Después de poner el pasador hendido, abra el extremo para evitar que se salga, lo cual podría provocar desprendimiento de la hélice.

Arandela Pasador hendido Tuerca Obturador Hélice Cubo de empuje

Cambiar las bujías

ADVERTENCIA

• No reutilice una bujía con el aislante dañado, o podrían salir chispas por la grieta, con el consiguiente peligro de descarga eléctrica, explosión y/o incendio.
• No toque las bujías inmediatamente después de parar el motor, ya que podrían estar calientes y provocar graves quemaduras si se tocaran. Deje que el motor se enfríe primero.

Nota

Al inspeccionar las bujías, limpie siempre la superficie de la junta y use una junta nueva. Limpie la suciedad de las roscas y enrosque la bujía con el par de torsión adecuado.

Debe cambiar las bujías si están sucias, tienen carbonilla o están desgastadas.

Al reutilizar bujías, quite la suciedad de los electrodos y ajuste la separación de los electrodos de acuerdo con las especificaciones.

1 Retire la cubierta superior del motor.
2 Retire la bujía girándola hacia la izquierda, utilizando una llave de tubo de 21 mm (13/16 inch.) con mango. Golpee ligeramente las bujías si son muy difíciles de girar.

Use bujías NGK B8HS-10.

Separación de los electrodos:

0.9 - 1.0 mm (0.035 - 0.039 inch.)

Si no dispone de una llave dinanométrica cuando vaya a ajustar una bujía, una buena estimación del par de torsión correcto es 1/4 a 1/2 de vuelta más apretado que el ajuste con los dedos. Ajuste la bujía con el par de torsión correcto en cuanto sea posible con una llave dinanométrica.

PRECAUCIÓN

No toque los cables de alta tensión que van desde la bobina de encendido a las bujías cuando el motor esté en marcha o cuando gire por el motor de arranque eléctrico, ni siquiera para comprobar los cables de alta tensión o las bujías.

Los cables de alta tensión y las bujías generan una tensión eléctrica muy alta que, si se toca, puede ocasionar una descarga eléctrica de consideración.

2. Inspección periódica

Es importante efectuar regularmente la inspección y mantenimiento de su motor fuera-borda. No olvide realizar las tareas de mantenimiento indicadas para cada intervalo que aparece en la tabla siguiente. Los intervalos de mantenimiento se determinan de acuerdo con el número de horas o el número de meses (lo que primero ocurra).

En caso de tener que realizar una inspección y mantenimiento periódico, consulte con su distribuidor.

Artículo		Intervalo de mantenimiento			Acción Comentarios
		10 horas o 1 mes	50 horas o 3 meses	Cada 100 horas o 6 meses
Sistema de combustible	*Carburador	●		●	Desmontar, limpiar y ajustar.Ajustar el ralentí.
	Filtro del combustible	●	●	●	Comprobar y limpiar.
	Manguitos			●	Comprobar y limpiar.
	Depósito de combustible	●	●	●	Limpiar
Ignición	Bujías	●	●	●	Comprobar la separación.Limpiar los depósitos de carbonilla.
	*Intervalo de ignición	●		●	Ajustar el intervalo.
Sistema de arranque	*Motor de arranque			●	Comprobar si hay sal acumulada y el estado del cable de la batería.
	Batería	●	●	●	Comprobar la instalación, el nivel y la densidad del líquido
	Bobina de arranque	●	●	●	Comprobar si está desgastada o dañada

Nota

Su motor fuera-borda necesita una inspección cuidadosa y completa cada 300 horas.

Este es el mejor momento para llevar a cabo las principales tareas de mantenimiento.

Artículo		Intervalo de mantenimiento			Acción Comentarios
		10 horas o 1 mes	50 horas o 3 meses	Cada 100 horas o 6 meses
Unidad inferior	Hélice	●	●	●	Comprobar si hay aspas dobladas, daños o desgaste
	Aceite de engranajes	●	●	●	Cambiar o rellenar el aceite y comprobar si hay fugas de agua.
	Bomba del agua		●	●	Comprobar si está desgastada o dañada.	Cambiar el impulsor cada 12 meses.
Pernos y tuercas		●	●	●	Apretar
Piezas móviles y giratorias. Engrasadores			●	●	Aplicar y bombear grasa.
*Sistema de aceite del motor	Depósito de aceite	●		●	Revise si hay fugas, daños, la posición de los clips y condiciones del filtro.	Reparar o consultar con su distribuidor.
	Tubo del aceite
	Filtro del aceite
Equipo externo		●	●	●	Comprobar si hay corrosión
Ánodo			●	●	Comprobar si está corroído o deformado.	Cambiar

Para la revisión de los elementos indicados con *, consulte a su proveedor.

Revisar y cambiar los ánodos

Los motores fuera-borda de Tohatsu están protegidos contra la corrosión galvánica con ánodos.

Revise y cambie los ánodos si el volumen llega al 75% de las piezas nuevas.

PRECAUCIÓN

El ánodo protege el motor fuera-borda de la corrosión galvánica.

No pinte ni ponga grasa ni aceite en el ánodo.

Esto inutiliza el ánodo.

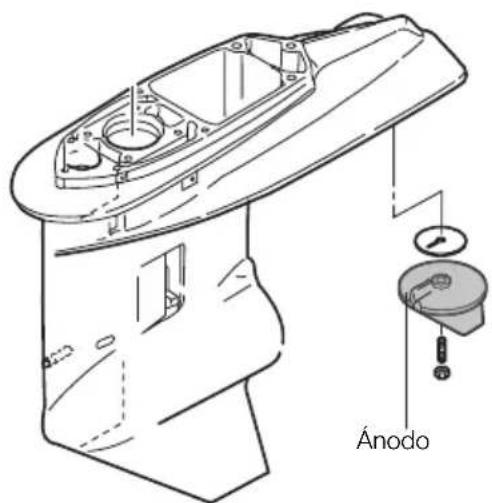

1 Caja de cambios

Ánodo

2 Soporte del espejo de popa

Ánodo

3 Cilindro

Ánodo

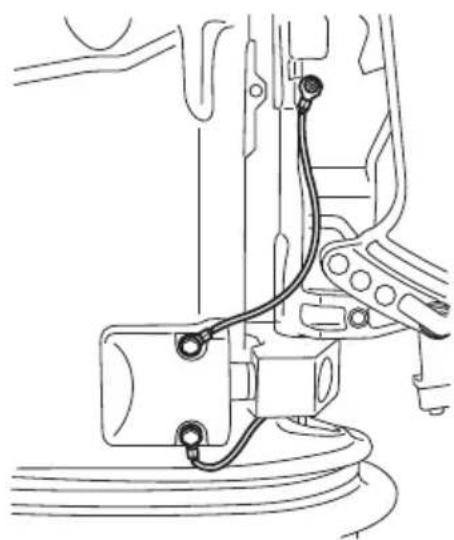

Comprobar el cableado y los conectores

Compruebe que los cables de toma a tierra está asegurados.

Cambiar el aceite de engranajes

ADVERTENCIA

• Asegúrese de que el motor fuera-borda esté asegurado al espejo de popa o al soporte de servicio, o podría producirse una caída accidental del motor fuera-borda y lesiones personales graves.
• Asegúrese de bloquar el motor fuera-borda si el mismo está inclinado hacia arriba, o podría producirse una caída accidental del motor fuera-borda y lesiones personales graves.
• No se coloque bajo un motor fuera-borda subido y bloqueado o podría producirse una caída accidental del motor fuera-borda y lesiones personales graves.

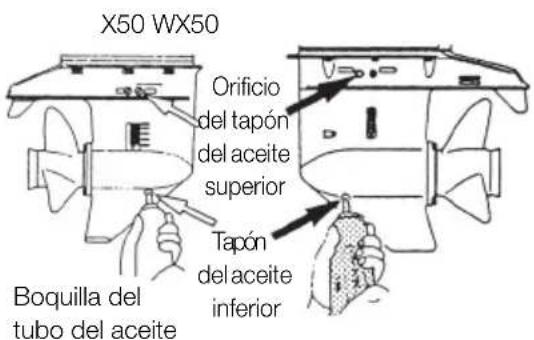

1 Retire los tapones del aceite (superior e inferior) y saque todo el aceite de engranajes pasándolo a un colector.

X50 WX50 Tapón del aceite superior Tapón del aceite inferior

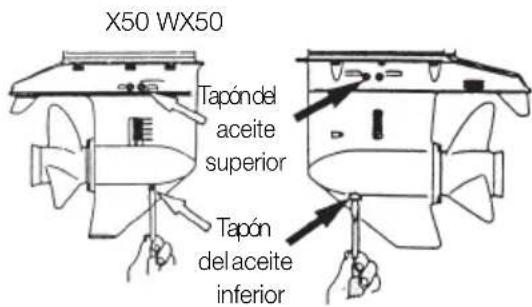

2 Inserte la boquilla del tubo de aceite en el orificio del tapón inferior y llénelo con aceite de engranajes apretando el tubo de aceite hasta que salga aceite por el orificio del tapón superior.

X50 WX50 Orificio del tapón del aceite superior Tapón del aceite inferior Boquilla del tubo del aceite

3 Coloque primero el tapón superior del aceite. Después, retire la boquilla del tubo de aceite y coloque el tapón inferior.

X50 WX50 Tapóndel aceite superior Tapón del aceite inferior

PRECAUCIÓN

No reutilice la junta del tapón del aceite. Use siempre una junta nueva y apriete bien el tapón del aceite para evitar que entre agua en la unidad inferior.

Nota

Si hay agua en el aceite, dándole un aspecto lechoso, póngase en contacto con su distribuidor.

Nota

Utilice solamente aceite para engranajes original o recomendado, o si éste no está disponible, un aceite con grado GL-5: SAE #80 a #90 según el API (Instituto Norteamericano del Petróleo).

Volumen necesario

: 50 aproximadamente 500 mL (16.89 oz.fl.)
: W50 aproximadamente 700 mL (23.65 oz.fl.)

Nota

Lleve el aceite de vaciado a su distribuidor para que lo recicle.

Limpiar depósitos y filtros

ADVERTENCIA

La gasolina y sus vapores son muy inflamables y pueden ser explosivos.

• No comience esta tarea si el motor está en marcha o caliente, incluso después de haberlo parado.
• Aleje el filtro de combustible de cualquier fuente de ignición, como chispas o llamas descubiertas.
• Limpie inmediatamente la gasolina si ésta se derrama.
• Coloque en su sitio el filtro del combustible con todas las piezas asociadas, o podría producirse una fuga de combustible, con el consiguiente peligro de incendio o de explosión.
• Compruebe con regularidad que el sistema del combustible no tiene fugas.
• Póngase en contacto con su distribuidor de Tohatsu para el mantenimiento del sistema del combustible. Un mantenimiento realizado por personal no cualificado podría dañar el motor.

- Los filtros del combustible se encuentran en el interior del depósito y en el motor.

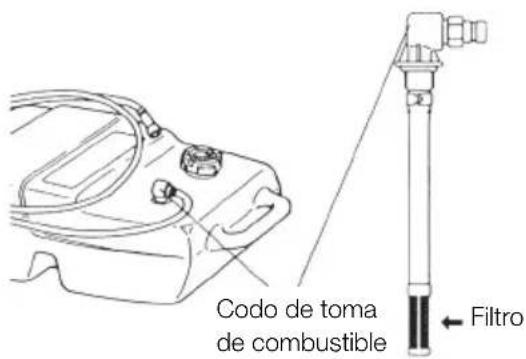

Suelte un codo de toma de combustible y sáquelo. Luego, limpie el filtro de combustible.

- Limpiar el depósito de combustible Agua o tierra en el depósito de combustible pueden causar problemas al motor. Limpie el depósito en períodos específicos o después de un tiempo largo de almacenamiento (más de 3 meses).

Codo de toma de combustible Filtro

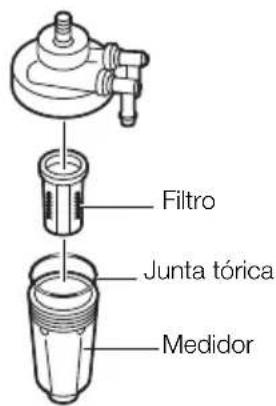

- Limpie los filtros en el motor después de sacar las cajas de los filtros de combustible.

Filtro del combustible

Filtro Junta tórica Medidor

3. Almacenamiento fuera de temporada

ADVERTENCIA

• Cuando el motor esté fuera del agua, siendo transportado, o almacenado, saque siempre el cable negativo (-) de la batería para evitar un arranque accidental del motor. Si un motor arranca accidentalmente fuera del agua, provocará fallos en la bomba de agua, sobrecalentamiento y daños en el motor por funcionar sin agua de refrigeración.
• NO desconecte el arnés eléctrico cuando ponga en marcha el motor. Este modelo seguirá funcionando y puede arrancar con el arnés eléctrico desconectado. Quite todos los conectores de las bujías de las bujías mientras realice labores de mantenimiento en el motor o la hélice.

Una buena oportunidad para que su proveedor examine y repare su motor fuera-borda es cuando se disponga a guardarlo.

Motor

1 Lave el motor por fuera y limpie meticulosamente con agua dulce el sistema de agua de refrigeración. Vacíe toda el agua.

Limpie con un trapo grasiento el agua que quede en la superficie.

2 Extraiga todo el combustible de los conductos, la bomba y el carburador y limpie estas piezas. Para evitar la corrosión del depósito de combustible, llénelo con gasolina enriquecida con aceite de motor.
No olvide que si permanece gasolina en el carburador durante largo tiempo se descompondrá en goma y barniz y hará que se atasque la válvula del flotador.
3 Retire las bujías y vierta aceite original de motor o aceite de nebulización para almacenaje por los agujeros de las bujías.
El aceite pasará al cáter del motor a través del silenciador conectado a los carburadores. Haga girar el motor varias veces mientras vierte el aceite en el mismo y compruebe que se distribuye uniformemente.
4 Aplique grasa al eje de la hélice.
5 Cambie el aceite de la caja de engranajes.
6 Aplique grasa a todas las partes deslizantes, juntas, tuercas y pernos.
7 Utilice un paño seco para limpiar toda el agua y la sal de los componentes eléctricos.
8 Quite el conector de combustible del motor.
9 Coloque verticalmente el motor fuera-borda en un lugar seco.

ADVERTENCIA

Asegúrese de usar un trapo para eliminar el combustible que se quede en la cubierta del motor y tírelo de acuerdo con la normativa local de prevención de incendios y de protección del medioambiente.

4. Comprobación pretemporada

Pídale a su proveedor que revise el motor antes de que empiece la temporada, o si prefiere, revise usted mismo la siguiente lista:

1 Compruebe que el cambio y el acelerador funcionen correctamente.

(Asegúrese de hacer girar el eje de la hélice cuando compruebe el funcionamiento de los cambios, de lo contrario se puede dañar el varillaje del cambio).

PRECAUCIÓN

Antes de utilizar por primera vez el motor después de haber estado guardado durante el invierno, es preciso tomar las siguientes medidas.

- Mezcle aceite para motor con el combustible en la siguiente proporción y llene completamente el depósito de 25 litros (6.6 gal.):

Proporción de la mezcla: Gasolina 25: 1 Aceite para motor

Utilice gasolina sin plomo y aceite original para motores fuera-borda. Si este aceite no estuviera disponible, utilice otro aceite homologado para motores fuera-borda NMNA TC-W3 de otro fabricante.

- Purgue todo el aire del montaje del filtro de aceite.

- Caliente el motor durante 3 minutos con la palanca del control remoto en la posición "NEUTRO".

- Haga funcionar el motor durante 5 minutos a la velocidad más baja.

- Haga funcionar el motor durante 10 minutos a velocidad media.

Durante los pasos 2 y 3, se debe eliminar el aceite usado para el almacenamiento en el invierno, lo cual garantiza un rendimiento óptimo.

- Cuando la cantidad completa, 25 litros (6.6 gal.) mezclada con aceite para motor haya sido consumida, llene el tanque solamente con gasolina (en los modelos de mezcla automática).

5. Revisar el motor después de chocar con un objeto sumergido

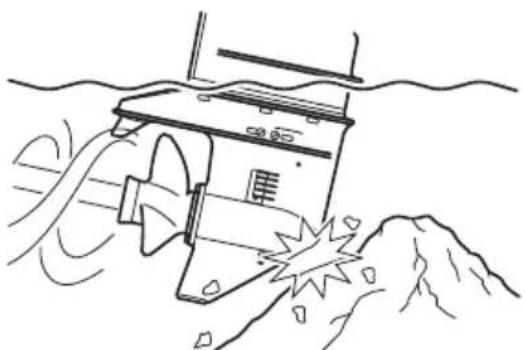

Chocar con el fondo del mar o con un objeto sumergido podría dañar seriamente el motor.

Llévelo inmediatamente a su proveedor y solicítele las siguientes comprobaciones.

1 Comprobar si se han aflojado o deteriorado los pernos de instalación del equipo de potencia, los pernos de la caja de cambios y de la carcasa de extensión, de la hélice o del eje de la hélice, los pernos y las tuercas de la goma de montaje superior y el inferior, los pernos del sistema de inclinación y cabeceo, y los pernos de la tapa de goma de montaje.

Solicite que aprieten tuercas y pernos, y reemplacen las partes dañadas o deformadas.

2 Comprobar si se ha deformado o dañado la goma de montaje, el retén de inclinación, la varilla de impulsión, la caja de cambios y el embrague y la hélice.

Solicite que le reemplacen las partes dañadas o deformadas.

6. Si el motor se sumerge en el agua

Después de sacarlo, llévelo inmediata- mente a su proveedor.

A continuación se indican las medidas de emergencia que debe tomar en caso de que el motor fuera-borda se sumerja en el agua.

1 Sáquelo inmediatamente del agua y lávelo con agua dulce para eliminar los restos de sal y suciedad.

2 Quite las bujías y extraiga completamente el agua del motor.

Haga girar varias veces el volante usando la cuerda de arranque.

3 Inyecte una cantidad generosa de aceite de motor original o de aceite de nebulización para almacenaje a través de los agujeros de las bujías y el silenciador de aire.

Haga girar el volante varias veces con la cuerda de arranque mientras inyecta el aceite para asegurarse de que el aceite se distribuya uniformemente.

4 Después de los pasos anteriores, aún es posible que las partes internas del motor estén dañadas. Los componentes eléctricos y carburadores se deteriorarán pronto y dejarán de funcionar. Por lo tanto, asegúrese de que el motor sea completamente revisado de inmediato por un centro de servicio.

PRECAUCIÓN

No intente arrancar un motor fuera-borda que haya estado sumergido inmediata-mente después de recuperarlo, o podría dañar seriamente el motor.

7. Precauciones en temperaturas bajas

Si amarra su bote en aguas con temperaturas bajo cero el agua de la bomba de agua de refrigeración podría congelarse y dañar seriamente la bomba, el impulsor y otras partes asociadas. Para evitar esto, sumerja la mitad inferior del motor en el agua, o incline el motor por encima del nivel del agua y el arrancador varias veces para drenar el agua completamente.

RESOLUCIÓN DE PROBLEMAS

Si surge un problema con el motor, revise la lista de abajo y encuentre el problema. Luego, siga las soluciones ofrecidas.

No dude en contactar a su proveedor, ya que la asesoría y asistencia de profesionales siempre es la mejor forma de mantener su motor en condiciones óptimas.

Dificultad para arrancar el motor	El motor arranca pero se para pronto	Falla el ralentí	Velocidad inestable del motor o el motor se para	Velocidad del motor anormalmente alta	Velocidad del motor anormalmente baja	No se alcanzan velocidad es altas del motor	Sobre-calentamiento del motor
●	●		●					Depósito de combustible vacío
●	●	●	●		●	●	●	Conexión incorrecta del sistema de combustible
●	●	●	●		●	●	●	Entra aire en el circuito de combustible
●	●	●	●		●	●	●	Conducto de combustible deformado o dañado
●	●	●	●		●	●	●	Válvula del aire cerrada en el depósito de combustible
●	●	●	●		●	●	●	Filtro de combustible, bomba o carburador obstruidos
		●	●		●	●	●	Aceite de motor inadecuado
●	●	●	●		●	●		Uso de gasolina inadecuada
●	●							Suministro excesivo de gasolina
●	●	●	●		●	●	●	Carburador mal ajustado
●	●	●	●		●	●		Tubo de recirculación roto
●	●	●	●		●	●	●	Bujías distintas de las recomendadas
●	●	●	●		●	●		Bujías sucias o con carbonilla
●	●	●	●		●	●		No salta chispa o chispa débil
			●		●	●	●	Flujo insuficiente de agua de refrigeración
		●	●		●	●		Termostato defectuoso
				●		●	●	Cavitación de la hélice
				●	●	●	●	Selección incorrecta de la hélice
		●		●	●	●	●	Hélice dañada y doblada
				●	●	●	●	Carga desequilibrada en la embarcación
				●		●	●	Espejo de popa demasiado alto
					●	●	●	Espejo de popa demasiado bajo
●	●	●		●	●	●		Ajuste incorrecto del empalme del acelerador
●	●	●		●	●	●		Ajuste incorrecto de la regulación del encendido
●								Capacidad insuficiente de la batería, terminales flojos o corrosión
●								La placa de bloqueo del interruptor de seguridad no está ajustada

JUEGO DE HERRAMIENTAS Y PIEZAS DE REPUESTO

A continuación se indica una lista de las herramientas y de las piezas de repuesto que se incluyen con el motor.

Nombre Cantidad Comentarios
Herramientas de mantenimiento	Bolsa de herramientas	1
	Llave de tubo (21 mm)	1
	Llave de tubo (10 x 13)	1
	Mango de llave de tubo	1
	Alicates	1
	Destornillador (Phillips de punta plana)	1	T i p
Piezas de repuesto	Junta para la cubierta de la cabeza del cilindro	1
	Junta para la cabeza del cilindro	1
	Junta de la base del motor	1
	Válvula de flotación	3
	Cable del acelerador	2
	Ánodo (para sujeción)	1
	Aleta de estabilidad	1
	Impulsor de la bomba de agua	1
	Junta de la placa de guía	1
	Junta de la caja de bombeo	1
	Junta (para tapón de aceite para engranajes)	2
	Grasa	1
	Cuerda de arranque	1
	Bujía	3	NGK B8HS-10
	Pasador hendido	1
	Juego de pernos de montaje
	[Perno]	4	12 mm
	Tuerca	4	12 mm
	Arandela A (grande)	4
	Arandela B (pequeña)	4
Piezas incluidas con el motor*	Depósito de combustible (con bulbo de cebado)	1
	Gráfico de puntos de engrase	1
	Manual del propietario	1
	Tarjeta de información con etiqueta de precaución	1

* No incluidos como accesorios estándar en algunos países.

■ ACCESORIOS OPCIONALES

Aceite para engranajes original (500 mL)

Accesorio de descarga

Pintura en atomizador para retoques

Para asegurar un funcionamiento óptimo, la hélice debe estar en correspondencia con el tipo de embarcación y su carga.

Use una hélices genuina.

La hélice se debe seleccionar de forma que las rpm del motor, medidas a todo gas durante la navegación, estén dentro del margen recomendado.

50D2 5150 a 5850 rpm

50

	Marca	Diámetro de la hélice (Diámetro x paso)
		pulgada mm
Carga más pesada	7* 11.4 x 7.1 290 x 180
	9 12.1 x 9.0 307 x 229
	11 11.6 x 11.0 295 x 279
	12 11.4 x 12.0 290 x 305
	13 11.1 x 13.0 282 x 330
	14 11.1 x 14.0 282 x 356
Carga más liviana	15 11.0 x 15.0 279 x 381

* Indica que la hélice tiene 4 aspas.

W50

		Marca	Diámetro de la hélice (Diámetro x paso)
			pulgada mm
Carga más pesada		9 12 x 9.0 305	x 229
		10 11.5 x 10.0	292 x 254
		11 11.5 x 11.0	292 x 279
		12 11.6 x 12.0	295 x 305
		13 11.5 x 13.0	292 x 330
		14 11.4 x 14.0	289 x 355
		15 11.0 x 15.0	280 x 381
		16.5 10.7 x 16.4	273 x 417
Carga más liviana		17.5 10.9 x 17.6	276 x 447

DIAGRAMA de CABLES

MANUAL

DEL PROPIETARIO

EverRun

MX 50D₂

MWX 50D₂

GB

OWNER'S MANUAL

F

MANUEL DE L'UTILISATEUR

ES

MANUAL DEL PROPIETARIO

EverRun

MX 50D₂

MWX 50D₂

TOHATSU CORPORATION
