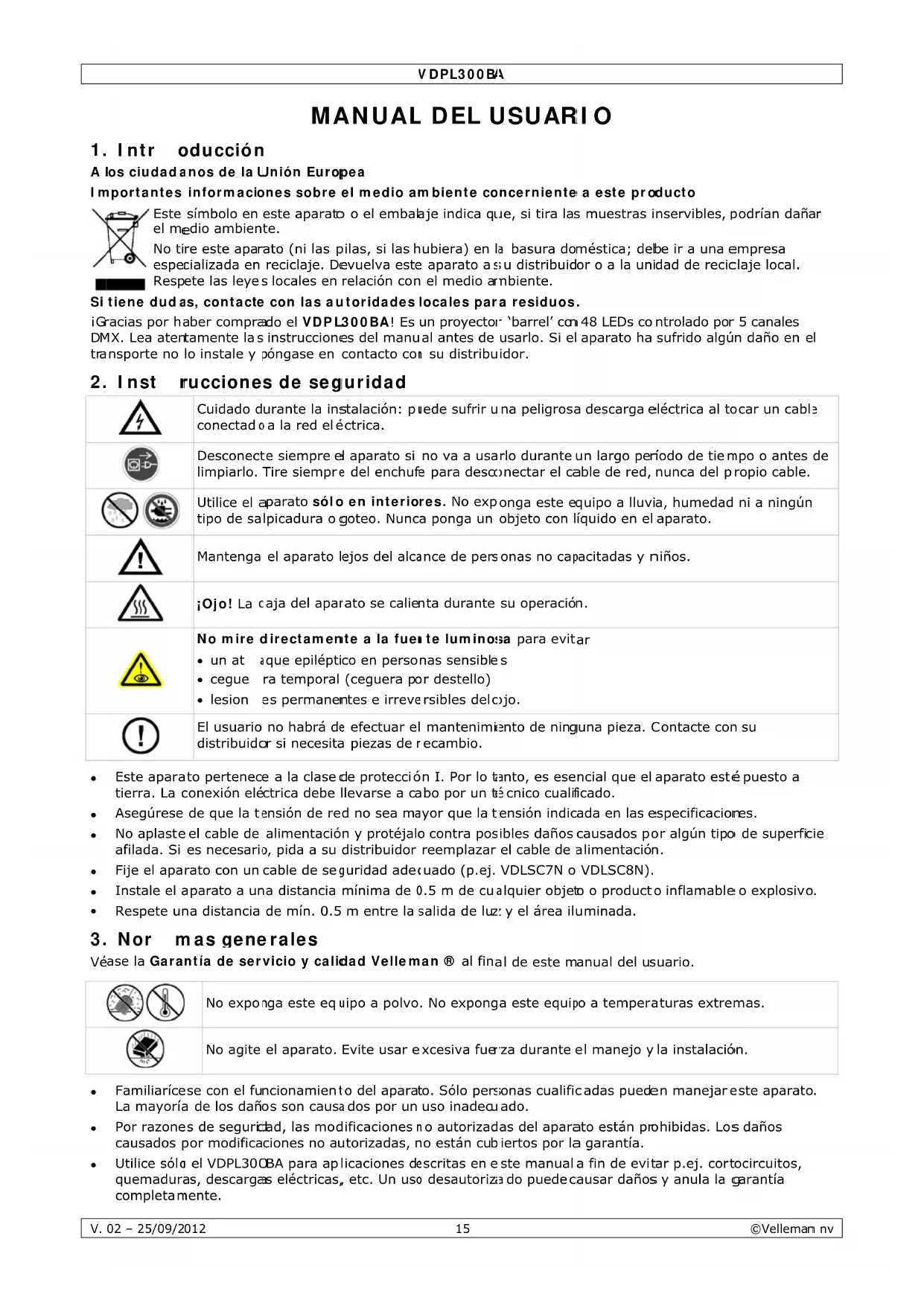

iGracias por haber comprado el VDPL300BA! Es un proyector 'barrel' con 48 LEDs con trolado por 5 canales DMX. Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Inst rucciones de seguridad

• Este aparato pertenece a la clase de protección I. Por lo tanto, es esencial que el aparato esté puesto a tierra. La conexión eléctrica debe llevarse a cabo por un técnico cualificado.
• Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
• No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de superficie afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.
• Fije el aparato con un cable de seguridad adecuado (p.ej. VDLSC7N o VDLSC8N).
• Instale el aparato a una distancia mínima de 0.5 m de cualquier objeto o producto inflamable o explosivo.
• Respete una distancia de mín. 0.5 m entre la salida de luz: y el área iluminada.

3. Nor mas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejareste aparato. La mayoría de los daños son causados por un uso inadecuado.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• Utilice sólo el VDPL30OBA para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautoriza do puede causar daños y anula la garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

• El desgaste mecánico y los LEDs no están cubiertos por la garantía.
• La instalación y el mantenimiento deben ser realizados por personal especializado.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Este aparato ha sido diseñado para uso profesional en una discoteca, un teatro, etc. y es apto para un uso sólo en interiores. Corréctelo a una fuente de corriente CA de 230 VCA/50 Hz.
• No ha sido diseñado para un uso ininterrumpido. Introduzca frecuentemente una pausa para prolongar la vida del aparato.
• Transporte el aparato en su embalaje original.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Des cripción

Véase las figuras en la página 2 de este manual del usuario.

1 fusible	5	entrada DMIX
2 entrada de alimentación	6	botón de ajuste de la sensibilidad
3 salida D MX	7	pantalla
4 entrada para el mando a distancia	8	botones de selección del menú

5. Prep aración

Seleccionar un lugar de montaje

El foco ha sido claseñado para un uso en interiores y con temperaturas hasta 45°C. Prevea una ventilación suficiente dirigida hacia la caja metálica del foco.

NO:

• Utilice el foco con una temperatura ambiente superior a 45°C y una humedad superior al 75%.
• Utilice el foco en un lugar inferior a 10 m ^3 salvo al prever una ventilación directa hacia el foco.

Montaje

Riesgo de lesiones. La instalación de este aparato exige una sólida experiencia práctica: el cálculo de la carga máx. de la construcción, los materiales de instalación requeridos, etc. De vez en cuando, un técnico cualificado debe controlar la construcción portante y el aparato mismo. No intente instalar este aparato usted mismo si no tiene las cualificaciones requeridas; una instalación incorrecta puede causar lesiones.

• Respete la directiva EN 60598-2-17 y toda norma nacional antes de instalar el aparato. La instalación delbe ser realizada por un técnico especializado.
• El soporte donde irá el aparato, debe ser capaz de sostener 10 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte.
• Fije siempre el VDPL300BA con ur cable de seguridad (seguridad adicional).
• Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.
• Instale el aparato fuera del alcance de personas no autorizadas y en un lugar con poca gente.
• Quite todo material inflamable en un radio de 0.5m alrededor del aparato.
• Un experto debe probar la instalación antes de la puesta en marcha.

Conexión DMX512

Véase las figuras en la página 2 de este manual del usuario.

• Si fuera necesario, conecte un cable con conector XLR (no incl.) a la salida XLR hembra de 3 polos del controlador y el otro conector XLR macho de 3 polos a la entrada [5] del VDPL300BA. Es posible conectar varios VDPL300BA en serie. Use un cable blindado de doble hilo conductor con conectores XLR de entrada y de salida V DPL300BA.
• Se recomienda una terminación si el cable DMX debe cubrir una gran distancia o si se usa en un medio ambiente con mucho ruido eléctrico (ej. una discoteca). La terminación impide que el ruido eléctrico corrompa la señal de control numérico. La terminación DMX no es más que un conector XLR con una resistencia de 120Ω de polo 2 a polo 3. Este conector XLR está conectado a la salida XLR del último apara to de la serie.

Conexión a la red

Asegúrese de que el enchufe al que está conectado el foco esté puesto a tierra por separado. Utilice sólo el cable de alimentación entregado con el foco o un cable autorizado por el fabricante.

• Pregunte a un electricista cómo hacer la conexión eléctrica.
• Conecte el aparato a la rojo eléctrica con la conexión de alimentación. Normalmente, no se conectan efectos luminosos a dimmer packs (reguladores).
• Reemplace un fusible fundido sólo por uno del mismo tipc (F2A/250V).

6. Uso

Véase las figuras en la página 2 de es:e manual del usuario.

Active el VDPL300BA al conectarlo a la red eléctrica. Desconecte el aparato de la red eléctrica para desactivarlo. Seleccione con UP/DOWN, confirme la selección con ENTER.

6.1 Contr ol por el sonido/ modo maestro-esclavo

Interconecte el VDPL300BA maestro y los VDPL300BA esclavos con los cables DMX estándar por las entradas y las salidas XLR. Atribuya la dirección G.1 a la unicad maestra; atribuya la dirección S.x a cada uridad esclava. Cada unidad reacciona al sonido de manera sincrcnizada.

Dmx-mode light 1

Mastar-mode sound comtrot

Slave-mode: slave 2

Mastar-mode slow

Slave-mode: slave 3

Mastar-mode stop

Slave-mode: slave 4

Slave-mode: slave 1

LED display OFF

6.2 Contr ol DMX512

El control del VDPL300BA por un controlador DMX permite cre ar programas personalizados y un control individual de cada VDPL300BA. Conecte el controlador simplemente al VDPL300BA con un cable DMX estándar. Pulse MODE hasta que R.XXX se visualiza. Luego, determine la dirección para cada VDPL300BA.

Valores DMX detallados por canal

Canal	Función	De	A	Descripción
1	Shutter	0	255	De 0 a 100 %
2	Gobo	0	7	Gobo 1
		8	15	Gobo 2
		16	23	Gobo 3
		24	31	Gobo 4
		32	39	Gobo 5
		40	47	Gobo 6
		48	55	Gobo 7
		56	63	Gobo 8
		64	71	Gobo 9
		72	79	Gobo 10
		80	87	Gobo 11
		88	95	Gobo 12
		96	103	Gobo 13
		104	111	Gobo 14
		112	119	Gobo 15
		120	127	Gobo 16
		128	255	Cambio del gobo
3	Rotación gobo	0	255	De 0 a 100 %
4	Pan	0	255	De 0 a 100 %

VDPL300BA

Canal	Función	De		A	Descripción
5	Tilt	0 135	Rotación hacia adelante de 0 a 100 %
		136	139	Stop
		140 255	Rotación hacia atrás de 0 a 100 %

Dirección inicial DMX

• Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que los aparatos reaccionen a las señales de control correctas. Esta dirección inicial digital es el primer canal en el cual el aparato reaccionará a las señales DMX del controlador DMX. Es posible elegir entre una sola dirección inicial para toda una serie de aparatos o una dirección inicial por aparato.
• Con una sola dirección inicial para una serie de aparatos, todos los aparatos reaccionarán sincronizadamente a la misma señal. Por lo tanto, cambiar los ajustes de un solo canal afecta a los ajustes de todos los canales. Con varias direcciones iniciales, cada aparato reaccionará independientemente. Por lo tanto, cambiar los ajustes de un solo canal sólo afecta al canal en cuestión.
• En el caso del VDPL300BA de 5 canales, la dirección inicial del primer aparato es 1 (CH1\~5), del segundo aparato 6 (1 + 5) (CH6\~10), del tercer aparato 11 (6 + 5) (CH11\~15), etc.

7. Limpieza y mantenimiento

• Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
• No modifique la caja, los soportes y las ópticas p.ej. no taladre agujeros adicionales en un soporte o no modifique las conexiones, etc.
• Las partes móviles no pueden mostrar ningún rastro de desgaste y deben estar bien equilibradas.
• No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
• Desconecte el aparato de toda fuente antes de limpiarlo.
• Limpie el aparato regularmente con un paño húmedo. Evite el uso de alcohol y de disolventes.
• El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
• Contacte con su distribuidor si necesita piezas de recambio.

8. Especificaciones

alimentación máx. 230 VCA / 50	Hz
consumo	25 W
fusible F2A, 250 VCA (5 x 20mm) (ref. FF2N)
DMX512	5 canales
conexión	XLR 3 polos
LED	48 uds. (24 x rojo, 12 x verde, 12 x azul)
dimensiones	370 x 210 x 140 mm
peso	3.7 kg
temperatura ambiente máx.	45°C
temperatura máx. de la caja	50°C

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.

Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
