BEDIENUNGSANLEITUNG Arazu II HQ Power

BEDIENUNGSANLEITUNG 19

CE

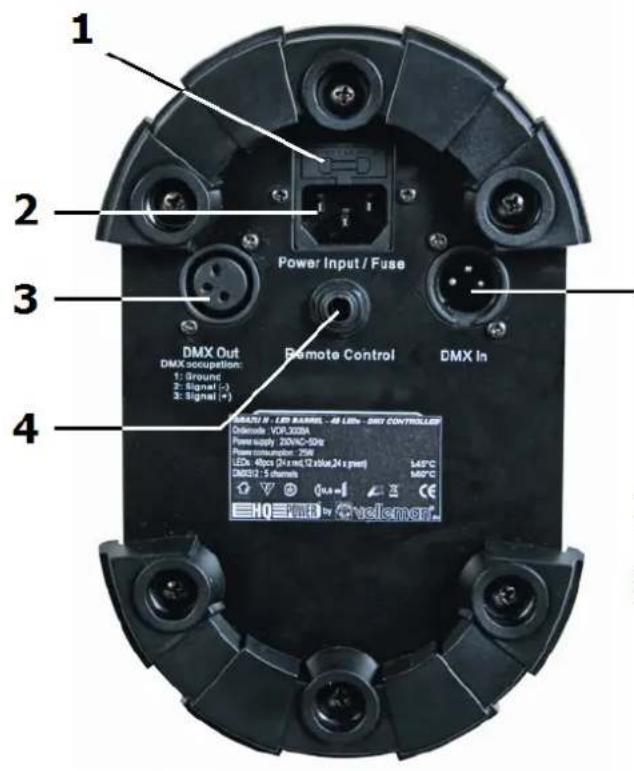

1 2 Power Input / Fuse 3 DMX Out DMX occupation: 1: Ground 2: Signal (-) 3: Signal (+) Remote Control DMX In 4 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 H0 Deselect: VCP_3338A Power supply: 25V/Hz-5Hz Power consumption: 2Hz LEDs: 40pcs (2x mΩ, Q blue, 24 x gpm) DMX2: 5 channels LSP°C MSP°C HQ MFB by vcelemer

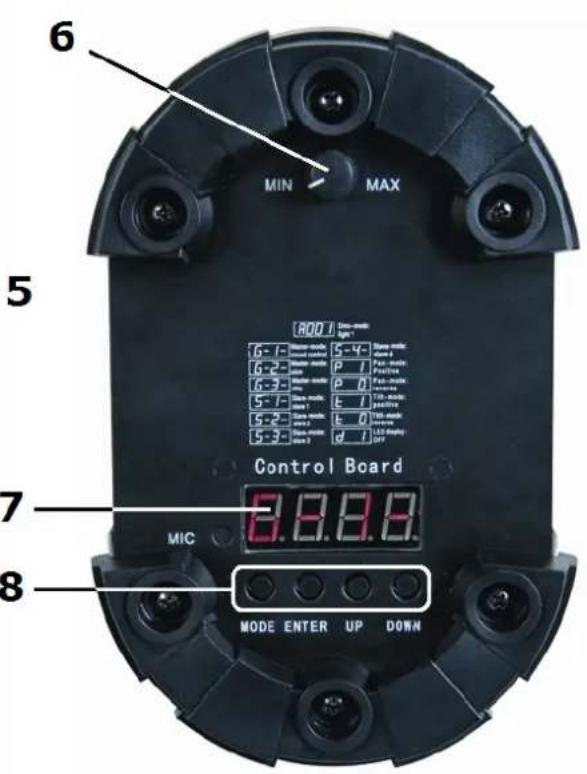

6 MIN > MAX 5 ROOT Control Board 6-1 6-2 6-3 5-1 5-2 5-3 8.8.8.8. MIC MODE ENTER UP DOWN 7 8

1 = GND
2 = SIG (-)
3 = SIG (+)

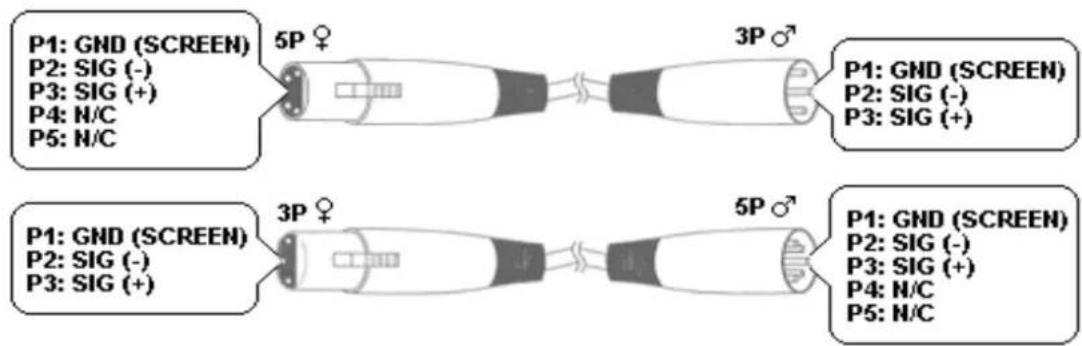

Die Controller-Linie von 3-Pin nach 5-Pin anzupassen (Stecker und Kontakt).

P1: GND (SCREEN) P2: SIG (-) P3: SIG (+) P4: N/C P5: N/C 5P ♀ 3P ↗ P1: GND (SCREEN) P2: SIG (-) P3: SIG (+) P1: GND (SCREEN) P2: SIG (-) P3: SIG (+) P4: N/C P5: N/C 3P ♀ 5P ↗ P1: GND (SCREEN) P2: SIG (-) P3: SIG (+) P4: N/C P5: N/C

USER MANUAL

1. Intr oduction

An alle Einw ohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt St. haben zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des VD PL300BA! Dieses Gerät ist ein Barrel-Scheinwerfer mit 48 LEDs und DMX-Steuerung über 5 Kanäle. Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sich erheitshinweise

	Seien Sie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schläcen führen.
	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	Halten Sie Kinder und Unbefugte vom Gerätfern.
	Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf.
	Blicken Sie nicht direkt in die Lichtquelle, um• epilep tische Anfälle bei empfindlichen Menschen• zeitlic he Blindheid (Blitzblindheid)• perm anente und unwiderrufliche Augenschäden zu vermeiden.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Der Aufbau des Gerätes entspricht der Schutzklasse I. Gemäß den Vorschriften muss das Gerät geerdet sein. Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Machen Sie das Gerät mit einem geeigneten Sicherheitskabel fest (z.B. VDLSC7N oder VDLSC8N).
• Sorgen Sie für einen Abstand von min. 0.5 m zwischen dem Gerät und entflammbaren und explosiven Gegenständen oder Stoffen.
• Beachten Sie eine minimale Entfernung von 0.5 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

3. All gemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Schützen Sie das Gerät vor Staub. Schützen Sie das Gerät vor extremen Temperaturen.
	Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Mechanischer Schaden und Lampen werden nicht durch die Garantie gedeckt.
• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Das Gerät bei Temperaturschwan kungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es akklimatisiert ist (Zimmertemperatur erreicht hat).
• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theatern, usw. entworfen und eignet sich nur für die Anwendung im Innenbereich. Verwenden Sie das Gerät mit einer Wechselspannung von 230 VAC / 50 Hz.
  • Das Gerät eignet sich nicht für permanenten Betrieb: eine regelmäßige Pause verlängert die Lebensdauer.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Ums chreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1 Sicherung	5	DMX-Eingang
2 Stromversorgungseingang	6	Regler für Empfindlichkeit
3 DMX-Au sgang	7	Display
4 Eingang Fernbedienung	8	Einstellknöpfe Menü

5. Vor bereitung

Den Montageort auswählen

Der VDPL300BA wurde für die Anwendung im Innerbereich bei Temperaturen niedriger als 45°C entworfen. Sorgen Sie für eine geeignete Ventilation und richten Sie diese auf das Metallgehäuse des Scheinwerfers.

Verwenden Sie den Scheinwerfer nicht:

• in einer Umgebung mit einer Umgebungstemperatur höher als 45°C und eine relative Feuchte höher als 75%.
• in einem Raum kleiner als 10 m ^3 wenn es keine Ventilation gibt.

Montage

Gefahr vor Verletzungen. Für die Installation des Gerätes ist eine solide praktische Erfahrung notwendig. Sie müssen die Höchstlast einer Tragkonstruktion berechnen können, wissen welches Baumaterial Sie verwenden können und Sie müssen das verwendete Material und das Gerät ab und zu kontrollieren lassen. Montieren Sie das Gerät nie selber wenn Sie keine Erfahrung damit haben. Eine schlechte Montage kann zu Verletzungen führen.

• Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.
• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Geräts tragen können, ohne dass Verformung verursacht wird.
  • Das Gerät muss immer mit einer zweiten Befestigung z.B. mit einem Sicherheitskabel gesichert werden.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Montieren Sie das Gerät an einem Ort, an dem es wenig Vorübergehende gibt und der unzugänglich ist für Unbefugte.
• Achten Sie darauf, dass sich kein entflammbares Material in einem Umkreis von 50 cm befindet.
  • Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

DMX512-Anschluss

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

- Wenn nötig, so verbinden Sie ein XLR-Kabel mit dem 3-Pin XLR-Ausgang der Steuerung (nicht mitgeliefert) und die andere Seite mit dem 3-Pin XLR-Eingang [5] des VDPL300BA. Sie können verschiedene VDPL300BA

in Serie schalten. Verwenden Sie ein zweipoliges abgeschirmtes Kabel mit XLR Ein- und Ausgangsanschlüssen.

- Ein DMX-Abschlusswiderstand ist empfehlenswert für Installationen, bei denen das DMX-Kabel lang ist oder in einer Umgebung mit vielem elektrischem Rauschen (z.B. Discos). Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch elektrisches Rauschen. Der DMX-Abschlusswiderstand ist nur eine XLR-Buchse mit einem 120Ω Widerstand zwischen 2 und 3, die den XLR-Ausgang des letzten Geräts in der Kette angeschlossen wird.

Anschluss an das Netz

Verbinden Sie den Scheinwerfer mit einer separat geerdeten Steckdose. Verwenden Sie nur das mit dem Scheinwerfer mitgelieferten Netzkabel oder ein Netzkabel, das vom Hersteller genehmigt worden ist.

• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.
• Schließen Sie das Gerät an das Hauptnetz [C] und nicht an einen Dirmer an.
• Ersetzen Sie eine durchgebrannte Sicherung nur durch eine des gleichen Typs (F2A/250V).

6. Anw endung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Schalten Sie den VDPL300BA ein, indem Sie das Stromkabel mit dem Netz verbinden. Trennen Sie das Gerät vom Netz, um es auszuschalten. Wählen Sie mit UP/DOWN, bestätigen Sie mit ENTER.

6.1 Musi ksteuerung/ Master-Slave

Verwenden Sie die Standard DMX-Kabel über die X LR-Eingänge und -Ausgang um alle Geräte miteinander zu verbinden. Stellen Sie die Adresse G.1 für das Mastergerät ein; Stellen Sie die Adresse S.x für jedes Slavegerät ein. Alle VDPL300BA reagieren nun auf die Musik.

Dmx-mode light 1

Mastar-mode, sound comtrot

Slave-mode: slave 2

Nastar-mode slow

Slave-mode: slave 3

Mastar-mode stop

Slave-mode: slave 4

Slave-mode: slave 1

LED display OFF

6.2 DMX 512-Steuerung

Die Steuerung des VDPL300BA über einen DMX-Controller erlaubt Ihnen, eigene Programme zu kreieren und alleangeschlossene VDPL300BA separat anzusteuern. Verbinden Sie den Controller über ein Standard DMX-Kabel mit dem VDPL300BA. Drücken Sie MODE bis R.XXX angezeigt wird. Bestimmen Sie danach die DMX-Adresse für jeden VDPL300BA.

Detaillierte DMX-Werte pro Kanal

Kanal	Funktion	Von	Bis	Umschreibung
1	Shutter	0	255	Von 0 bis 100 %
2	Gobo	0	7	Gobo 1
		8	15	Gobo 2
		16	23	Gobo 3
		24	31	Gobo 4
		32	39	Gobo 5
		40	47	Gobo 6
		48	55	Gobo 7
		56	63	Gobo 8
		64	71	Gobo 9
		72	79	Gobo 10
		80	87	Gobo 11
		88	95	Gobo 12
		96	103	Gobo 13
		104	111	Gobo 14
		112	119	Gobo 15

VDPL300BA

Kanal	Funktion	Von		Bis	Umschreibung
		120	127	Gobo	16
		128	255	Goboveränderung
3 Goborotation 0 255 Von 0 bis 100 %
4 Pan 0 255 Von 0 bis 100 %
5	Tilt	0 135	Vorwärtse Rotation von 0 bis 100 %
		136	139	Stop
		140 255	Rückwärtse Rotation von 0 bis 100 %

DMX-Startadresse

• Alle DMX-gesteuerten Geräte brauchen eine digitale Startadresse, sodass das richtige Gerät auf die Signale reagieren kann. Diese digitale Startadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX-Steuerung empfängt und ausführt. Sie können dieselbe Startadresse für eine ganze Gruppe von Geräten verwenden oder eine separate Startadresse für jedes Gerät eingeben.
• Wenn alle Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal empfangen. Mit anderen Worten, wenn Sie die Einstellungen von einem Kanal ändern, werden alle Geräte zur gleichen Zeit beeinflusst. Wenn Sie verschiedene Adressen einstellen, wird jedes Gerät auf einem anderen Kanal Signale empfangen. Wenn Sie die Einstellungen ändern, wird nur das besagte Gerät beeinflusst.
• Im Falle des 5-Kanal VDPL300BA, werden Sie die Startadresse des ersten Gerätes auf 1 (CH1\~5), der zweiten Einheit auf 6 (1 + 5) (CH6\~10), der dritten Einheit auf 11 (6 + 5) (CH11\~15) usw. einstellen müssen.

7. Reinigung und Wartung

• Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
• Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.)
• Mechanische bewegende Teile dürfen keine Spuren von Verschleiß aufweisen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
  • Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
  • Die Teile dürfen nicht eigenmächtig ersetzt werden.
• Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

8. Technische Daten

Stromversorgung	max. 230 VAC / 50 Hz
Stromverbrauch	25 W
Sicherung	F2A, 250 VAC (5 x 20 mm) (Bestell-Nr. FF2N)
DMX512	5 Kanäle
Anschluss	3-pol. XLR
LEDs	48 St. (24 x rot, 12 x grün, 12 x blau)
Abmessungen	370 x 210 x 140 mm
Gewicht	3.7 kg
Max. Umgebungstemperatur	45°C
Max. Temperatur Gehäuse	50°C

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Vellemann® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschließ ausgesetzt sind, wie z.B. Batterien (nicht

nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman® - Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinz

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jedé kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
