MANUAL DE USUARIO Praxis N1107 AIRIS

Manual de usuarioMANUAL DEL USUARIO Septiembre 2009

CONECTAR LOS ADAPTADORES DE ALIMENTACIÓN .......................................... 13

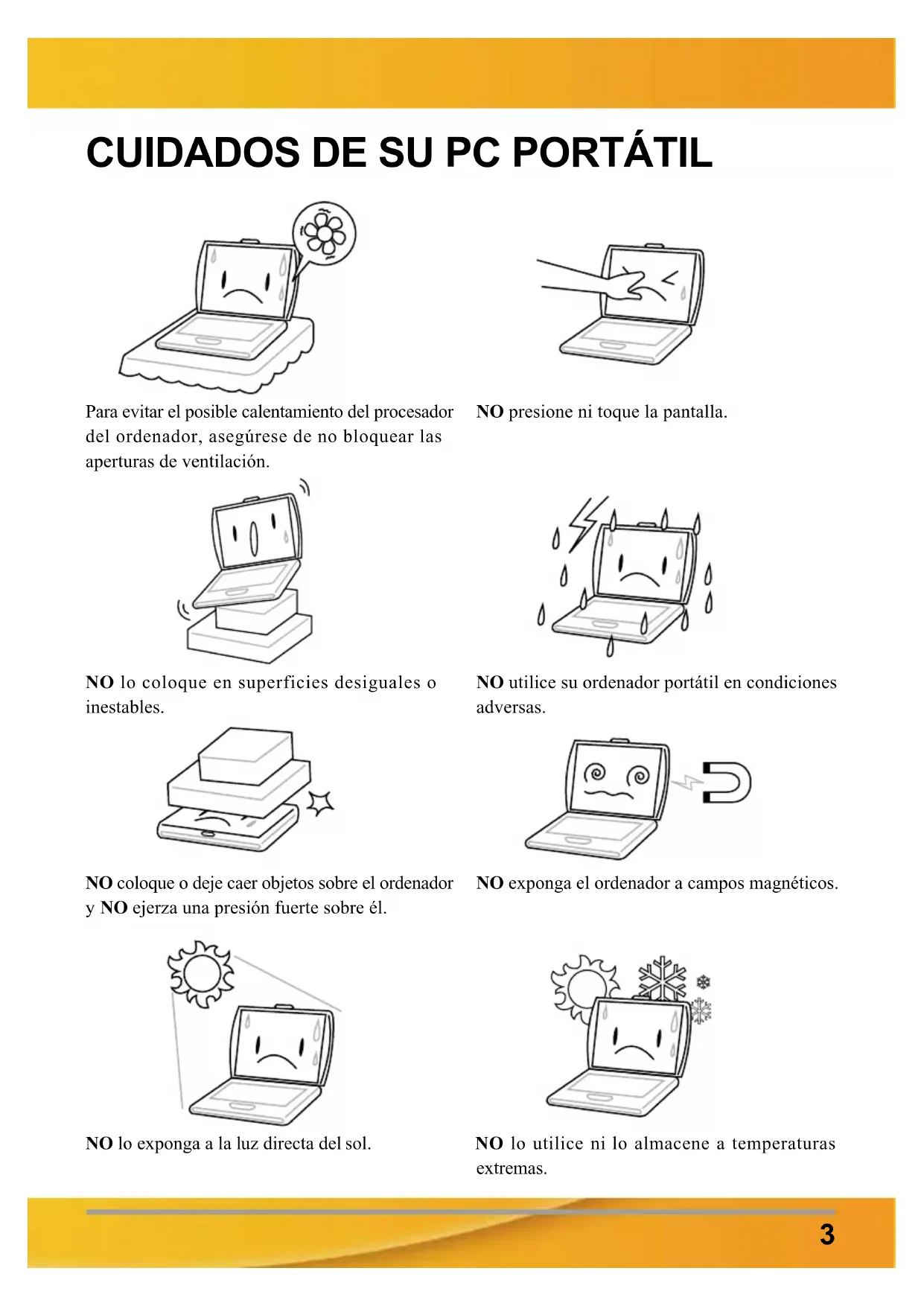

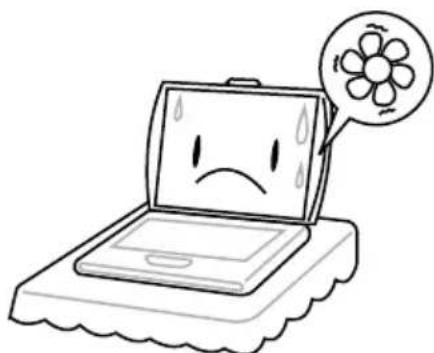

NO coloque o deje caer objetos sobre el ordenador y NO ejerza una presión fuerte sobre él. NO exponga el ordenador a campos magnéticos. Para evitar el posible calentamiento del procesador del ordenador, asegúrese de no bloquear las aperturas de ventilación. NO presione ni toque la pantalla. NO lo coloque en superficies desiguales o inestables. NO utilice su ordenador portátil en condiciones adversas. NO lo exponga a la luz directa del sol. NO lo utilice ni lo almacene a temperaturas extremas.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL

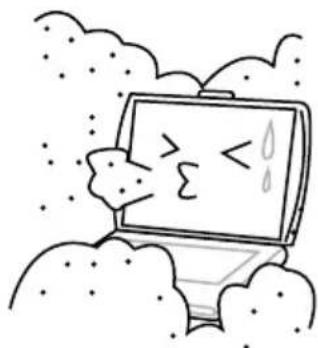

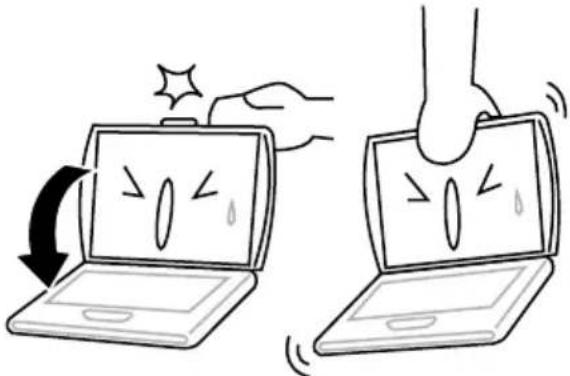

E N G L I S H F R A N Ç A I S D E U T S C H E S P A Ñ O L I T A L I A N O NO lo exponga al polvo y/o a químicos corrosivos. NO cierre de golpe el portátil y nunca levante o sostenga el portátil por la pantalla. NO lo coloque cerca del fuego u otras fuentes de calor. NO manipule las baterías. Manténgalas fuera del alcance de los niños. Evite cambios bruscos de temperatura o humedad manteniéndolo alejado del aire acondicionado y calefactores. NO exponga el ordenador a la lluvia o a la humedad. NO pulverice agua u otros fluidos de limpieza directamente sobre la pantalla. Si viaja con el ordenador, recuerde llevarlo como equipaje de mano. No lo facture como equipaje.5

Asegúrese de tenerlo todo Cuando reciba su PC portátil, retire el embalaje con cuidado y compruebe si tiene todos los artículos listados a continuación. Para un modelo preconfigurado debería tener lo siguiente:

• Adaptador de CA con cable de alimentación

• CD del controlador y aplicaciones

• Guía de inicio rápido o Guía del usuario Dependiendo de la configuración de su portátil, puede que también necesite estos artículos:

• CD de aplicación para DVD / CD-RW Combo

• CD de aplicación para DVD+/- RW Dual

• CD de Aplicación Super Multi DVD RW Tras haber comprobado y confirmado que el sistema de su portátil está al completo, lea las siguientes páginas para conocer más todos los componentes de su portátil. Dependiendo del modelo comprado, la apariencia real de su portátil puede ser distinta a la mostrada en este manual.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL

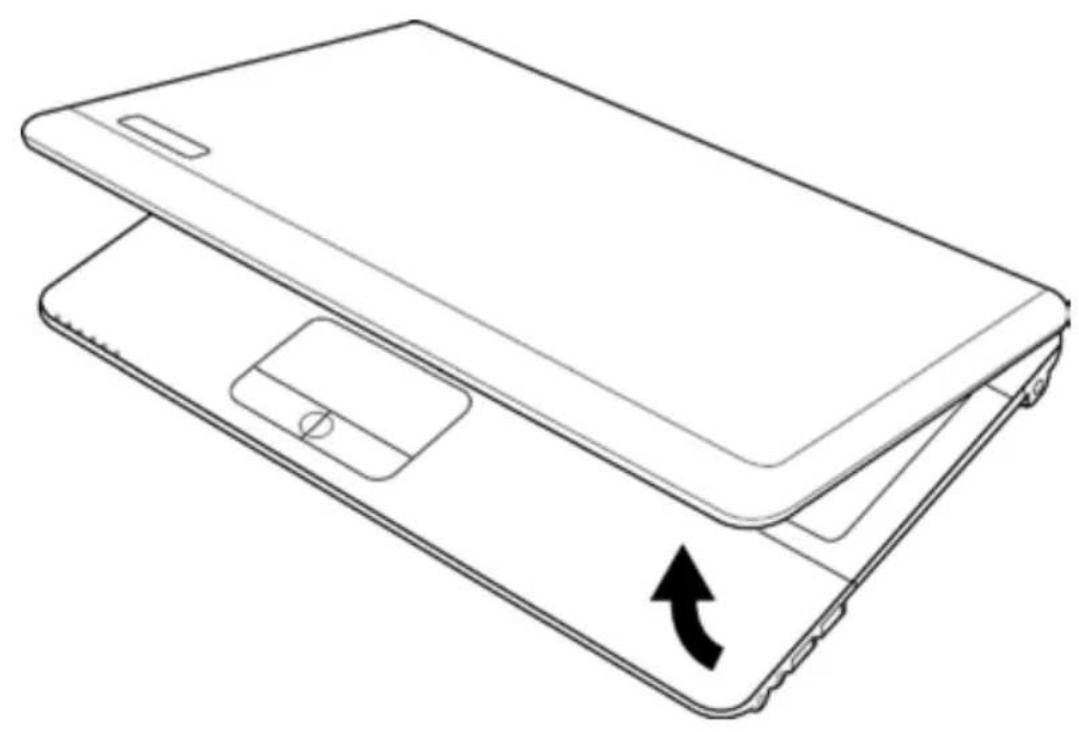

Para abrir la pantalla, simplemente levante la tapa. Cuando la cierre, asegúrese de no golpearla bruscamente.ANTES DE COMENZAR

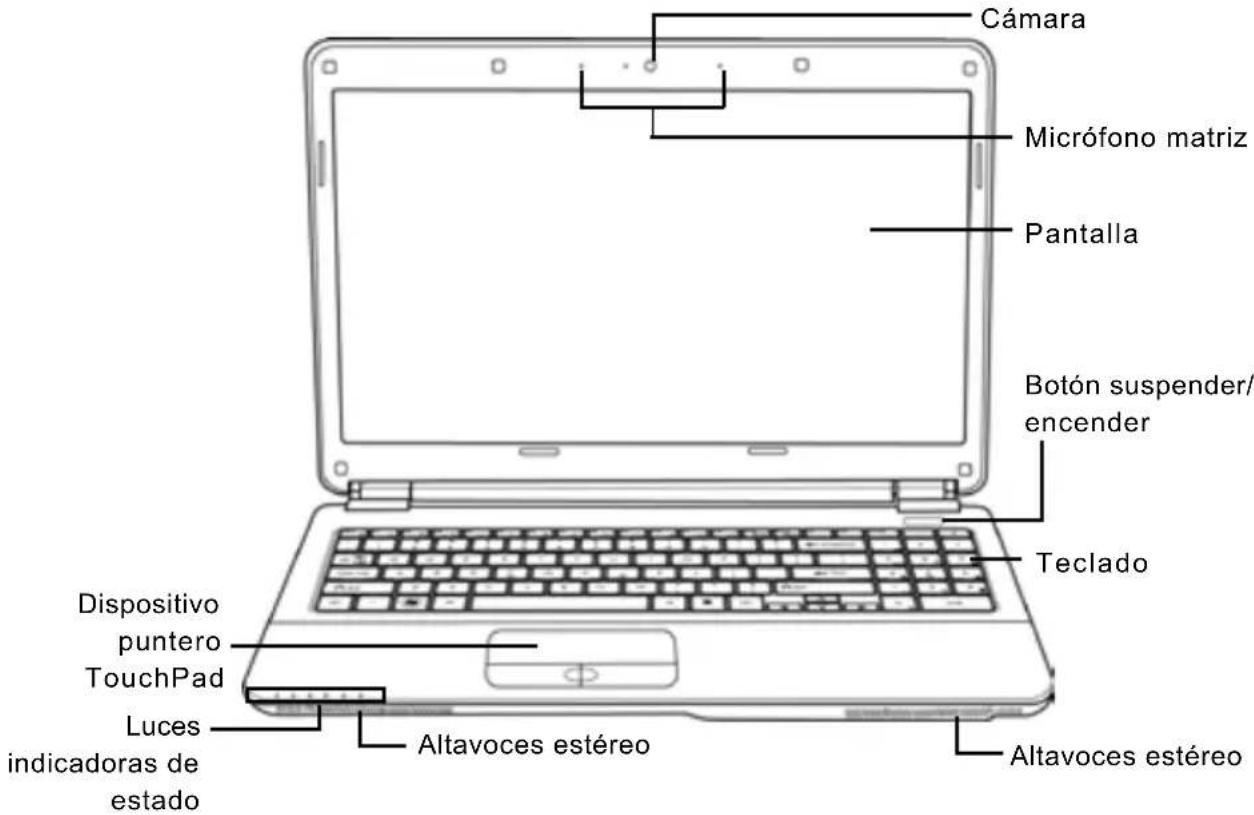

Esta es una vista previa de la parte frontal del portátil. Micrófono matriz Los micrófonos de matriz incorporados son dispositivos de entrada de audio omnidireccionales. Permite la recepción y transmisión estéreo de voz y/u otros datos de audio a cualquier programa capaz de aceptar dicha entrada. Cámara La cámara incorporada de 0.3 ó 1.3 megapíxeles (1 ó 2 micrófonos digitales) le permite tomar fotos o chatear y hacer videoconferencia con sólo un clic. (Esta característica depende de su configuración) Pantalla La pantalla es una pantalla LCD de color con luz de fondo para la visualización de texto y gráficos. Botón suspender/encender Este botón enciende y apaga su portátil o lo deja en estado de suspensión. (Ver Botón suspender/ encender en la sección Encender para más información). Altavoces estéreo Los altavoces duales incorporados permiten un sonido estéreo. Pantalla Botón suspender/ encender Teclado Luces indicadoras de estado Dispositivo puntero TouchPad Altavoces estéreo Altavoces estéreo Cámara Micrófono matrizENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL

Dispositivo puntero TouchPad El dispositivo puntero TouchPad es un control de cursor como un ratón con dos botones y una plataforma táctil sensible al movimiento. Luces indicadoras de estado Las luces indicadoras de estado corresponden a modos de operación específicos. Estos modos son: Estado Encendido/Suspensión, estado Batería/Adaptador AC, actividad del disco duro (HDD), Bloqueo numérico, Bloqueo mayúsculas y actividad de LAN inalámbrica.ANTES DE COMENZAR

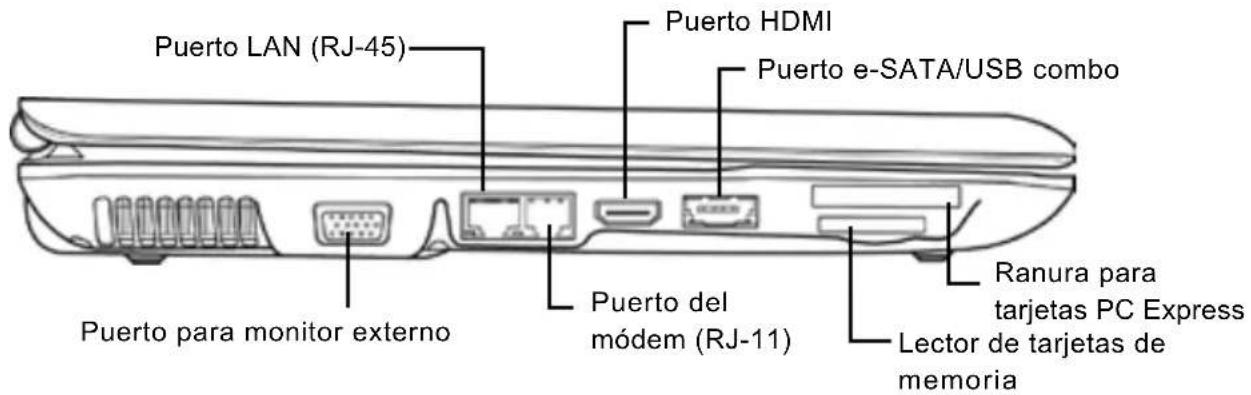

Puerto para monitor externo El puerto para monitor externo le permite conectar un monitor externo. Puerto LAN (RJ-45) El puerto LAN esta disenado para soportar un enchufe RJ-45 estandar Base-T de 10/100/1000. Puerto del módem (RJ-11) El puerto del modem (RJ-11) se utilice para conectar una linea de telefono al modem interno de 56K. (No disponible en todas las configuraciones). Puerto HDMI El puerto HDMI le permite conectar un dispositivo de vídeo como un televisor, un proyector o un VCR a su ordenador. Puerto e-SATA/USB combo El puerto e-SATA/USB combo le permite conectar un dispositivo externo como un disco duro externo o unidad óptica. Ranura para tarjetas PC Express La ranura para tarjetas PC le permite instalar una tarjeta PC Express tipo II. Lector de tarjetas de memoria El lector de tarjetas de memoria ofrece el metodo mas rapido y comodo para transferir imagenes, musica y datos entre su portatil y dispositivos compatibles con flash como camaras digitales, reproductores MP3, telefonos moviles y PDAs. Puerto para monitor externo Puerto LAN (RJ-45) Puerto HDMI Lector de tarjetas de memoria Ranura para tarjetas PC Express Puerto del módem (RJ-11) Puerto e-SATA/USB combo

VISTA PREVIA DEL LATERAL IZQUIERDO

A continuación se presenta una breve descripción del lateral izquierdo del portátil.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL

E N G L I S H F R A N Ç A I S D E U T S C H E S P A Ñ O L I T A L I A N O Clavija de micrófono La clavija de micrófono le permite conectar un micrófono mono externo. Clavija de auriculares La clavija de auriculares le permite conectar auriculares o altavoces externos y amplificadores. Puertos USB Los puertos USB le permiten conectar dispositivos de Bus Serie Universal (USB). Soportan la v2.0 del estandar USB, que le permite tasas de intercambio de datos de hasta 480 Mb/s. Unidad optica La unidad optica le permite reproducir discos multimedia, como CDs y DVDs. Dependiendo de la configuración de su portátil, puede que también le permita grabar en CD y DVD. Indicador de actividad de la unidad optica Esta luz parpadea para indicar la actividad cuando la ODD (unidad de disco optico) esta reproduciendo discos multimedia o si el sistema operativo esta accediendo a ella. Boton de expulsion de la unidad optica El boton de expulsion de la unidad optica le permite abrir la bandeja de la unidad optica para quitar o insertar un DVD o CD. Expulsion de emergencia de la bandeja La expulsion de emergencia de la bandeja le permite abrir la bandeja de la unidad optica sin encender el portatil. Puerto del adaptador de alimentacion El puerto del adaptador de alimentacion le permite conectar un adaptador CA para alimentar su portatil y cargar la bateria interna de litio. Clavija demicrófonoClavija de auricularesPuertos USBIndicador de actividad de launidad opticaExpulsion de emergencia de labandejaBoton de expulsionde la unidad opticaPuerto del adaptador dealimentacionUnidad optica

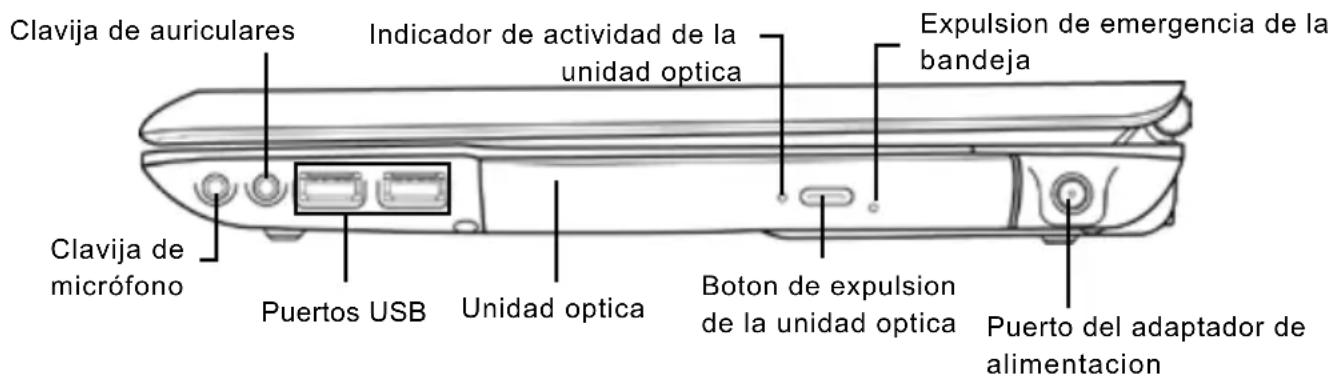

VISTA PREVIA DEL LATERAL DERECHO

A continuación se presenta una breve descripción del lateral derecho del portátil.ANTES DE COMENZAR

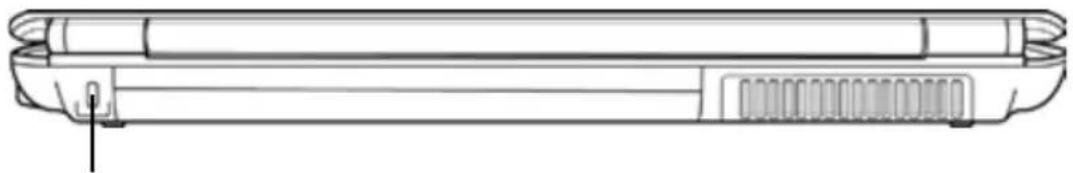

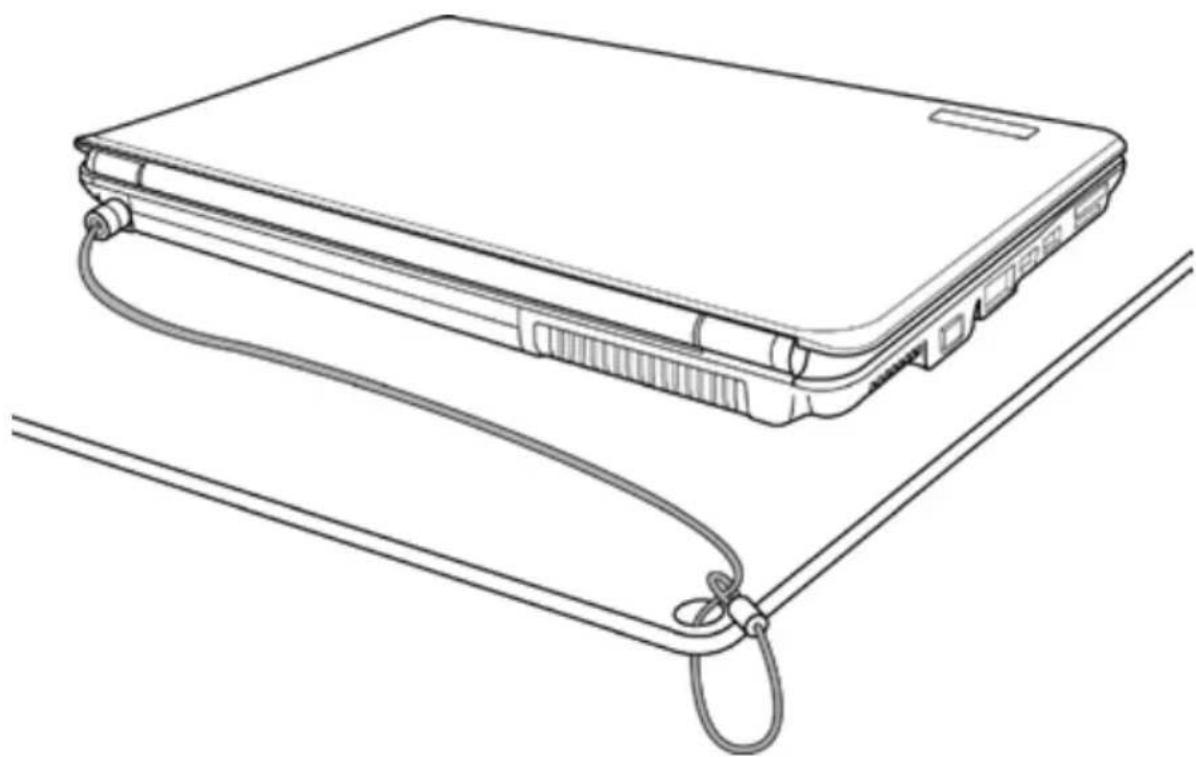

Esta es una vista previa de la parte posterior del portátil. Ranura de bloqueo Kensington La ranura de bloqueo Kensington le permite fijar su portatil a un objeto fijo a traves de un cable de seguridad opcionalENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL

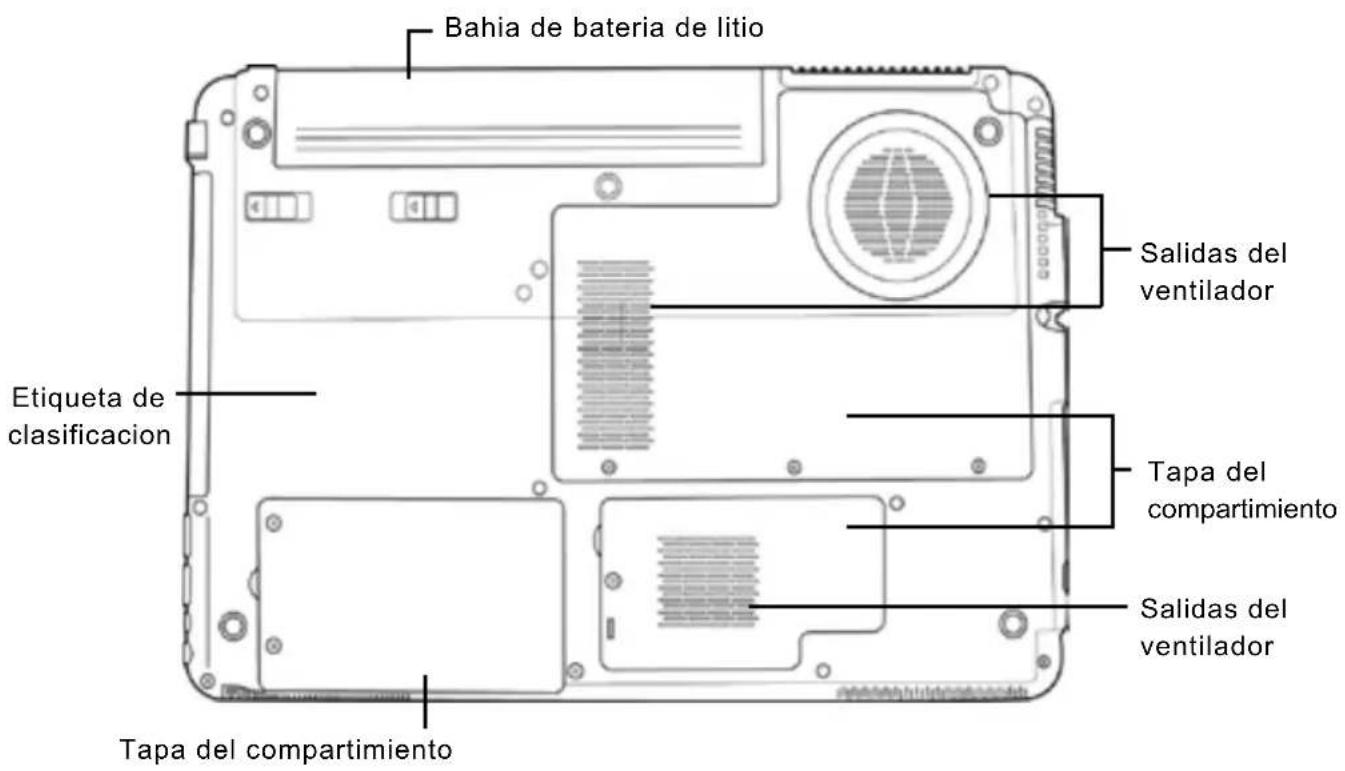

Esta es una vista previa de la parte inferior del portátil. Bahia de bateria de litio La bahia de la bateria de litio contiene la bateria de litio interna. Se puede abrir para quitar la bateria y guardarla durante mucho tiempo o para cambiar una bateria gastada por una bateria de litio cargada. Salidas del ventilador Son puertos abiertos para que el ventilador disipe el calor de los componentes internos del ordenador. No bloquee ni coloque el ordenador en una posicion en que se puedan bloquear las salidas. Tapa del compartimiento El compartimiento de Wi-Fi inalámbrica contiene la tarjeta LAN inalambrica (No disponible en todas las configuraciones). El compartimiento de la memoria contiene los modulos de memoria del ordenador. La unidad de disco duro interna es accesible a traves de la bahia del disco duro. La UCP se asienta en la bahia para la UCP. Etiqueta de clasificacion La etiqueta muestra el numero de modelo y otra informacion acerca de su portatil. Salidas delventiladorTapa delcompartimientoBahia de bateria de litioEtiqueta declasificacionTapa del compartimientoSalidas delventilador13 PRIMEROS PASOS Fuentes de alimentación Su ordenador tiene dos tipos de fuente de alimentación: una batería de litio o un adaptador de CA.

CONECTAR LOS ADAPTADORES DE ALIMENTACIÓN

El adaptador de CA suministra alimentación para el funcionamiento de su PC portátil y para cargar la batería. Conexión de un adaptador de CA

1. Conecte el cable de salida DC en la clavija de alimentación DC de su PC portátil.

2. Conecte el adaptador de CA en un enchufe eléctrico de CA.

Cambiar de la alimentación del adaptador de CA a la batería

1. Asegúrese de tener al menos una batería cargada instalada.

2. Quite el adaptador de CA. Su portátil cambiará automáticamente de la alimentación DC a la

alimentación por batería. La batería de litio no está cargada de fábrica. Al principio, deberá conectar el adaptador de CA para usar el PC portátil.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL PRIMEROS PASOS

La batería de litio se recarga internamente con el adaptador de CA. Para recargar la batería, asegúrese de tenerla instalada y que el ordenador esté conectado a la CA. Las baterías de litio no tienen “efecto de memoria”; por lo tanto no necesitará descargar la batería por completo antes de volver a cargarla. Los tiempos de carga son mucho más largos si su PC portátil está siendo usado mientras la batería se carga. Si desea cargar la batería más rápidamente, deje el ordenador en modo Suspensión o apáguelo mientras el adaptador carga la batería. Estado de batería baja Cuando la carga de la batería esté baja, aparecerá un mensaje de notificación. Si no responde al mensaje de batería baja, las baterías continuarán descargándose hasta que estén demasiado bajas para funcionar. Cuando esto ocurra, su PC portátil entrará en modo de Suspensión. No hay garantías de que los datos se salven si el portátil alcanza este punto. Para proteger su ordenador de daños, utilice sólo el adaptador de alimentación suministrado con él, pues cada adaptador de alimentación tiene su propia tasa de salida de alimentación. Una vez que su ordenador portátil esté en modo de suspensión por la batería baja, no podrá volver a trabajar con él hasta que conecte una fuente de alimentación de un adaptador o una batería cargada. Cuando tenga alimentación, puede pulsar el botón suspender/reanudar para reanudar la operación. En el modo de Suspensión, sus datos se mantienen durante algún tiempo, pero si la fuente de alimentación no se conecta rápidamente, el indicador de alimentación dejará de parpadear y se apagará, en cuyo caso habrá perdido los datos que no estuviesen guardados. Cuando haya suministrado alimentación, podrá continuar usando el ordenador mientras el adaptador carga la batería.PRIMEROS PASOS

Iniciar su portátil ENCENDER Botón suspender/encender El interruptor para suspender/encender se utiliza para encender el portátil cuando está apagado. Cuando haya conectado su adaptador de CA o cargado la batería de litio interna, podrá encender su portátil pulsando el botón suspender/encender situado sobre el teclado. Si necesita tomar un descanso largo, pulse el botón de nuevo para apagarlo. No transporte el portátil con la alimentación encendida ni lo exponga a golpes o vibración, pues puede dañar el disco duro. Cuando encienda su portátil, realizará una prueba automática de encendido (POST) para verificar si las partes internas y la configuración son correctas para el funcionamiento. Si se encuentra un fallo, su ordenador emitirá un aviso auditivo y/o mostrará un mensaje de error. Dependiendo de la naturaleza del problema, tal vez pueda continuar iniciando el sistema operativo o entrando en la utilidad de configuración de la BIOS y revisando la configuración. Tras completar satisfactoriamente la prueba automática de encendido (POST), su portátil cargará el sistema operativo instalado. Nunca apague su portátil durante la prueba automática de encendido (POST), pues podría ocurrir un error irrecuperable.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL PRIMEROS PASOS

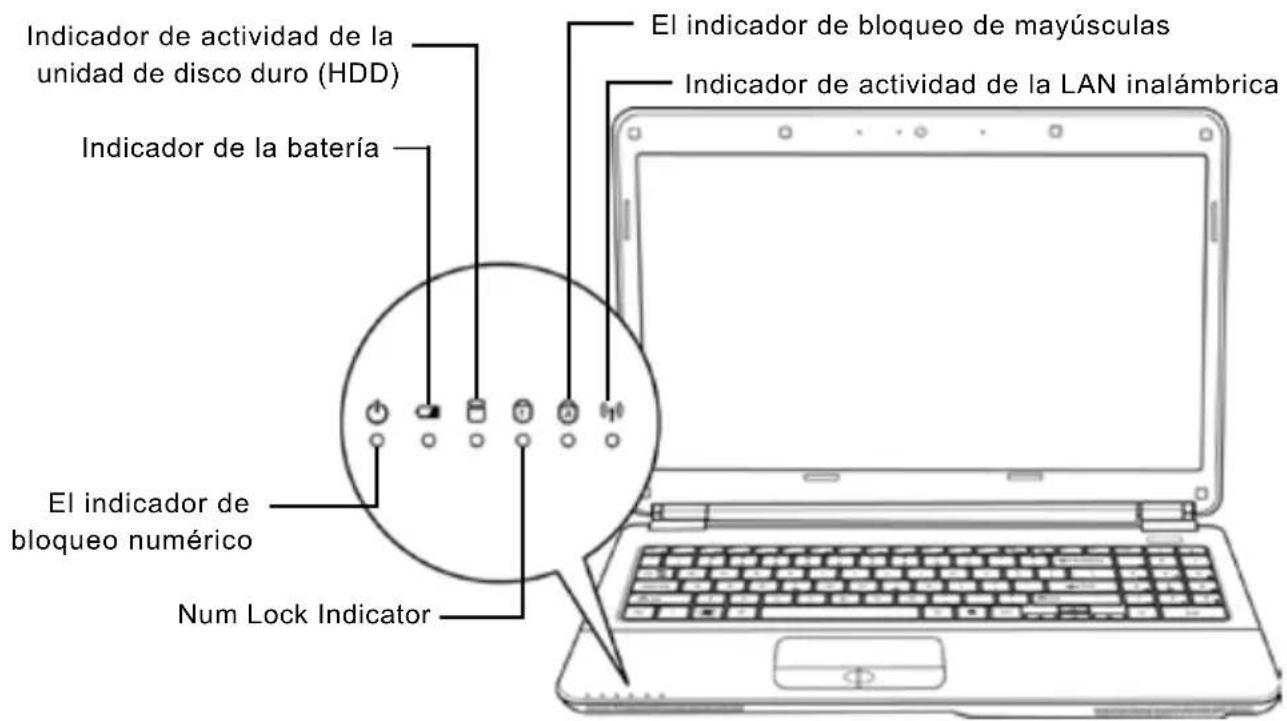

E N G L I S H F R A N Ç A I S D E U T S C H E S P A Ñ O L I T A L I A N O Indicadores de estado Las luces indicadoras de estado corresponden a modos de operación específicos. Estos modos son: Estado Encendido/Suspensión, estado Batería/Adaptador AC, actividad del disco duro (HDD), Bloqueo numérico, Bloqueo mayúsculas y actividad de LAN inalámbrica. Indicador de encendido Esta luz del botón de alimentación se ilumina cuando el ordenador está encendido. Indicador del estado de suspensión Esta luz parpadea cuando el ordenador está en modo suspensión. Indicador de la batería La luz indicadora de la batería informa si la batería se está cargando o si ya está cargada por completo.

• Si carga su batería, la luz indicadora de la batería permanecerá encendida incluso cuando el portátil esté apagado.

• Si no hay actividad de batería, no hay conectado ningún adaptador o si el interruptor de alimentación está apagado, el indicador de la batería también se apagará.

• Las baterías que se exponen a golpes, vibración o temperaturas extremas pueden dañarse permanentemente. Indicador de actividad de la LAN inalámbricaEl indicador debloqueo numéricoIndicador de actividad de launidad de disco duro (HDD)Num Lock IndicatorEl indicador de bloqueo de mayúsculasIndicador de la bateríaPRIMEROS PASOS

Indicador de actividad de la unidad de disco duro (HDD) El indicador de actividad de la unidad de disco duro (HDD) informa si se está accediendo a la unidad de disco duro interna y, si es así, cómo de rápido. El indicador de bloqueo numérico Este indicador aparece cuando el teclado incorporado está en modo de teclado numérico de diez teclas. El indicador de bloqueo de mayúsculas Este indicador informa si el teclado está listo para escribir en letras mayúsculas. Indicador de actividad de la LAN inalámbrica El indicador de actividad de la LAN inalámbrica informa si el ordenador está conectado a la red inalámbrica o no.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL PRIMEROS PASOS

E N G L I S H F R A N Ç A I S D E U T S C H E S P A Ñ O L I T A L I A N O Usar las teclas de función Su ordenador tiene 12 teclas de función, F1 a F12. Las funciones asignadas a las teclas difieren dependiendo de cada aplicación. Deberá consultar la documentación de su software para averiguar cómo se usan estas teclas. La tecla [FN] ofrece funciones extendidas para el portátil y siempre se utiliza junto con otra tecla.

• [FN+F1]: Envía al portátil al modo Suspendido. Si pulsa el botón de alimentación, regresará al modo activo.

• [FN+F2]: Activa o desactiva la conexión de red inalámbrica.

• [FN+F3]: Le permite cambiar la selección de destino para enviar el vídeo de la pantalla. Cada vez que pulse la combinación de teclas saltará a la siguiente opción. Las opciones, en orden, son: pantalla incorporada solamente, pantalla incorporada y monitor externo, o moni- tor externo solamente.

• [FN+F4]: Disminuye el brillo de la pantalla.

• [FN+F5]: Aumenta el brillo de la pantalla.

• [FN+F6]: Silencia el volumen del ordenador.

• [FN+F7]: Disminuye el volumen del ordenador.

• [FN+F8]: Aumenta el volumen del ordenador.

• [FN+F12]: Va a la pista multimedia siguiente.

• [FN+Esc]: Activa o desactiva la función Bluetooth.PRIMEROS PASOS

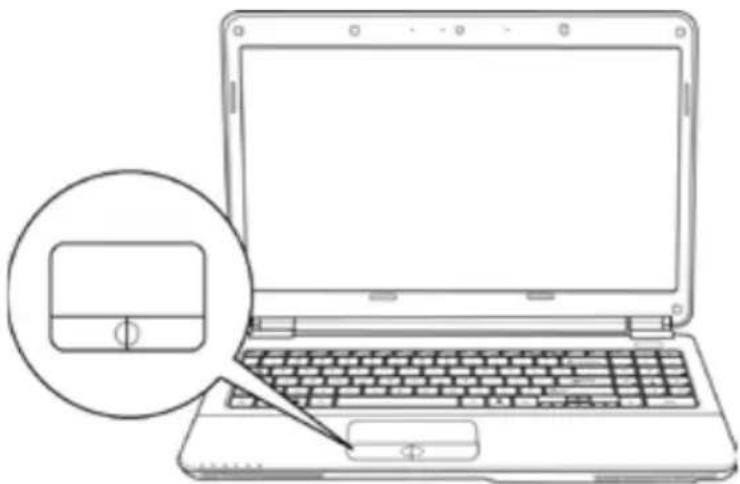

Usar el TouchPad Su ordenador lleva incorporado un dispositivo puntero TouchPad. Se utiliza para controlar el movimiento del puntero para seleccionar elementos en la pantalla. El TouchPad consiste en un control de cursor, un botón izquierdo y derecho, y una barra de desplazamiento. El control del cursor funciona del mismo modo que un ratón y mueve el cursor por la pantalla. Sólo necesita una ligera presión de la punta de su dedo. Los botones izquierdo y derecho funcionan igual que los botones de un ratón. La funcionalidad real de los botones puede variar dependiendo de la aplicación que se esté usando. Finalmente, la barra de desplazamiento le permite navegar rápidamente a través de las páginas, sin tener que usar el cursor en la pantalla para mover las barras de desplazamiento arriba y abajo. Hacer clic Hacer clic significa pulsar y soltar un botón. Para hacer clic con el botón izquierdo, mueva al cursor hasta el elemento que desee seleccionar, pulse el botón izquierdo una vez y suéltelo inmediatamente. Para hacer clic con el botón derecho, mueva al cursor del ratón hasta el elemento que desee seleccionar, pulse el botón derecho una vez y suéltelo inmediatamente. También puede realizar la función de hacer clic pulsando ligeramente en el TouchPad una vez. Hacer doble clic Hacer doble clic significa pulsar y soltar el botón izquierdo dos veces rápidamente. Este procedimiento no funciona con el botón derecho. Para hacer doble clic con el botón izquierdo, mueva al cursor hasta el elemento que desee seleccionar, pulse el botón izquierdo dos veces y suéltelo inmediatamente. También puede realizar la función de hacer doble clic pulsando ligeramente en el TouchPad dos veces. Arrastrar Arrastrar significa mantener pulsado el botón izquierdo, mientras mueve el cursor. Para arrastrar, mueva el cursor hasta el elemento que desee mover. Mantenga pulsado el botón izquierdo mientras mueve el elemento a su nueva ubicación y luego suéltelo. Arrastrar también se puede llevar a cabo con el TouchPad. Primero, pulse el TouchPad dos veces en el elemento que desee mover, asegurándose de dejar el dedo sobre la plataforma tras la pulsación final. A continuación, mueva el objeto a su nueva ubicación moviendo su dedo por el TouchPad y luego suelte el dedo. Si utiliza los botones de desplazamiento, podrá navegar a través de un documento rápidamente sin necesidad de usar las barras de desplazamiento de Windows. Esto resulta particularmente útil cuando navega por páginas en línea.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL PRIMEROS PASOS

E N G L I S H F R A N Ç A I S D E U T S C H E S P A Ñ O L I T A L I A N O Ampliación del módulo de memoria Para aumentar la capacidad de memoria de su portátil (hasta 8 GB máximo), puede instalar más módulos de memoria. La ampliación de memoria debe ser un módulo SDRAM (DIMM) dual en línea. No quite ningún tornillo del compartimiento del módulo de ampliación de memoria excepto los mostrados específicamente en estas instrucciones. Instalar un módulo de memoria Los pasos siguientes describen cómo instalar un módulo de actualización de memoria. No recomendamos que lo haga por su cuenta.

1. Apague la alimentación de su portátil con el interruptor de encendido, desconecte el adaptador

de alimentación y/o quite la batería.

2. Coloque su portátil bocabajo en una superficie de trabajo limpia.

3. Abra la tapa superior por completo para que quede plana sobre la superficie de trabajo.

4. Quite los cinco tornillos que fijan la tapa del compartimiento.

El módulo de ampliación de memoria puede dañarse seriamente por descarga electroestática (ESD). Asegúrese de estar bien conectado a tierra cuando manipule e instale el módulo.

5. Alinee el borde del conector del módulo de ampliación de memoria, chip hacia arriba, con la

ranura del conector en el compartimiento.

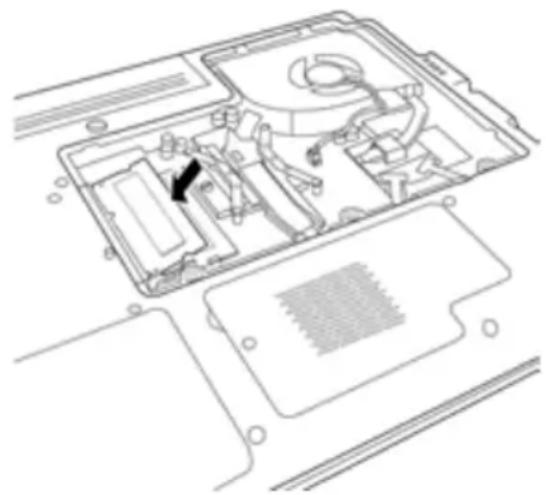

6. Inserte el módulo de ampliación de memoria en un ángulo de 45º y presiónelo con firmeza en

7. Presione el módulo de ampliación de memoria hacia abajo en el compartimiento hasta que

quede bloqueado en el clip de retención a ambos lados. Escuchará un clic cuando esté colocado adecuadamente.

8. Vuelva a colocar la tapa y tornillos que quitó anteriormente. La instalación del nuevo módulo

de memoria se ha completado. El módulo de ampliación de memoria no es algo que quite normalmente de su PC portátil. Una vez instalado, debería dejarlo en su lugar a menos que desee aumentar la capacidad de memoria del sistema.21

SOLUCIÓN DE PROBLEMAS

Su PC portátil es robusto y puede presentar pocos problemas. Sin embargo, puede encontrar problemas simples de configuración u operación que podrá resolver sobre la marcha o problemas con dispositivos periféricos que podrá resolver cambiando el dispositivo. La información en esta sección le ayuda a aislar y resolver algunos de estos sencillos problemas e identificar los fallos que necesitan reparación. Identificar el problema Si encuentra un problema, siga este procedimiento antes de buscar una solución compleja:

1. Apague su portátil.

2. Compruebe que el adaptador de CA esté conectado al portátil y a una fuente de alimentación

3. Compruebe que cualquier tarjeta instalada en la ranura de tarjetas PC esté bien asentada.

También puede quitar la tarjeta de la ranura, eliminando así la posible causa del fallo.

4. Compruebe que los dispositivos conectados a los conectores externos estén enchufados

correctamente. También puede desconectar los dispositivos, eliminando así las posibles causas del fallo.

5. Encienda su portátil. Asegúrese de haberlo tenido apagado al menos 10 segundos antes de

6. Pase por la secuencia de arranque.

7. Si el problema no se ha resuelto, contacte con su centro de soporte.

Antes de realizar la llamada, debería tener la siguiente información lista para que el representante de soporte al cliente pueda ofrecerle la solución posible más rápida:

• Número de configuración del producto

• Número de serie del producto

• Condiciones bajo las que el problema ha ocurrido

• Cualquier mensaje de error que haya ocurrido

• Configuración del hardware

• Tipo de dispositivo conectado, si lo hay Consulte la etiqueta de configuración en la parte inferior de su portátil para los números de configuración y de serie.ENGLISH DEUTSCHFRANÇAIS ITALIANOESPAÑOL
