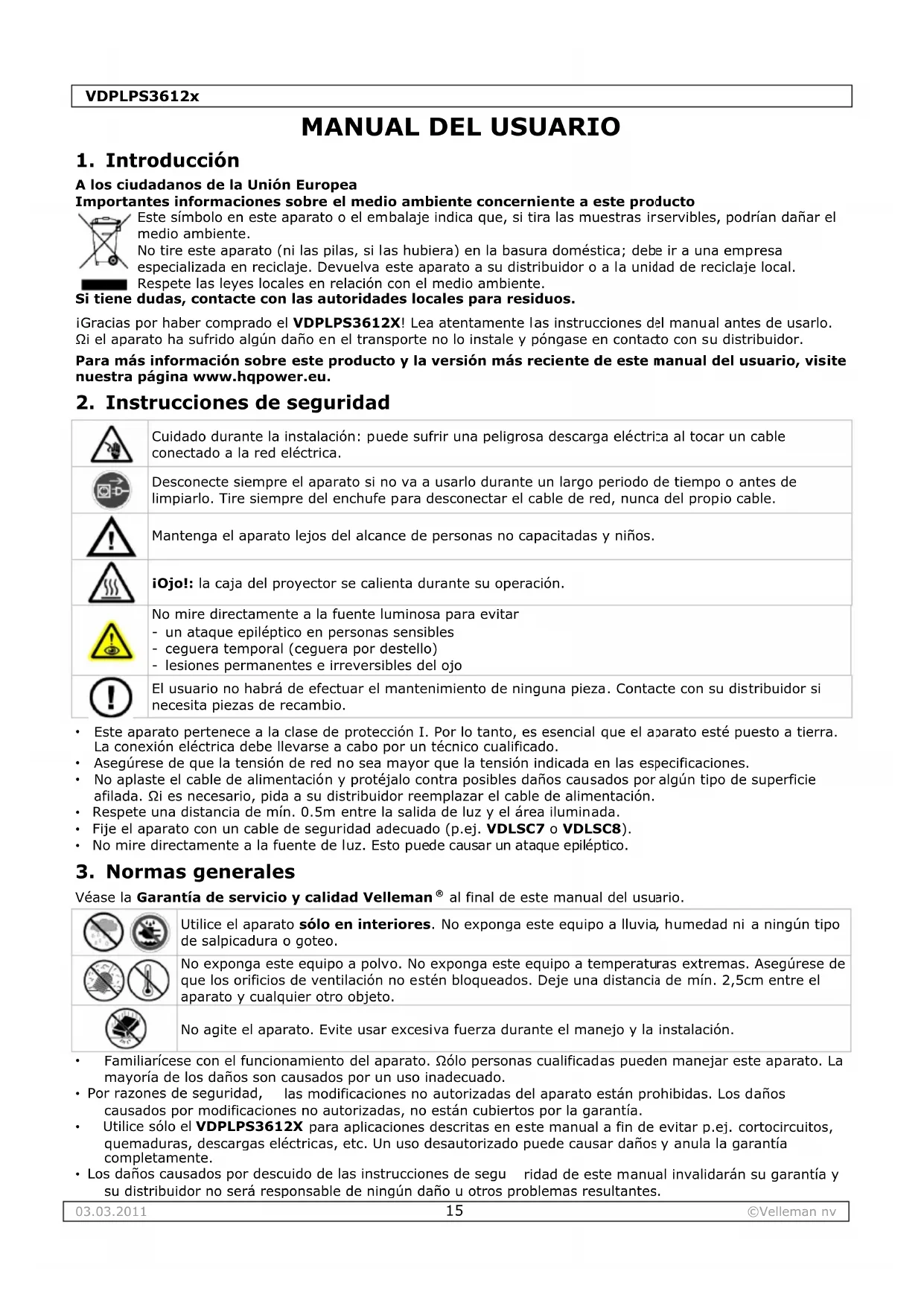

MANUAL DE USUARIO PAR36 HQ Power

Modificar la linea del controlador de 3 polos y 5 polos (conector y contacto).

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este symbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrnan dañar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura domestica; deben ir a unaEmpresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relacion con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por haber comprado el VDPLPS3612X! Lea atentamente las instrucciones del manual antes de uso. i el aparato ha sufrido algo ndo en el transporte no lo instale ypongase en contacto con su distribuidor.

Para más información sobre este producto y la version másrecente de este manual del usuario,visiteneustra páginawww.hqpower.eu.

2. Instrucciones de seguridad

	Cuidado durante la instalación: pueda sufir una peligrosa descarga electrónica al tocar un cable conectado a la red electrónica.
	Desconecte siempre el aparato si no va a usar durante un长大o periodo de tiempo o antes de limpiarlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	iOjo!: la caja del projector se calienta durante su operation.
	No mire directamente a la fuente luminosa para Parking - un ataque epileptico en personas sensibles - ceguera temporal (ceguera por destello) - lesiones permanentes e irreversibles del ojo
	El usuario no habrá de efectuar el mantenimiento de网通una pieza. Contacte con su distribuidor si necesita piezas de recambio.

• Este aparato pertenece a la clase de proteccion I. Por lo tanto, es esencial que el aparato está puesto a tierra. La connexion electrica debe Ivearse a cabo por un technicianrialcido.
• Asegürese de que la tension de red no sea mayor que la tension indicada en las specifications.
• No aplaste el cable de alimentación y protejalo contra posibles daños causados por alcán tipo de superficie aflilada. Ωi es Neededo, pida a su distribuidor reemplazar el cable de alimentación.
• Respete una distancia de min. 0.5m entre la calidad de luz y el aire iluminada.
• Fije el aparato con un cable de seguridadADECADUO (p.ej.VDLSC7 o VDLSC8).
• No mire directamente a la fuente de luz. Esto pueda causar un ataque epileptico.

3. Normas generales

Véase la Garantía de servicios y calidad Velleman al final de este manual del usuario.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

No exponga este equipo a polvo. No exponga este equipo a temperatas extremas. Asegúrese de que los orificios de ventilación no estén bloqueados. Deje una distancia de min. 2,5cm entre el aparato yequalquier别的o objeto.

No agite el aparato. Evite usar excessiva fuerza durante el manejo y la instalación.

Familiarice con el functionamento del aparato. Olo personas cualesicas可以更好 manjar este aparato. La mayoria de los daños son causados por un uso inadequado.
- Por razones de segundad, las modificaciones no autorizadas del aparato esan prohibidas. Los daños causados por modificaciones no autorizadas, no estan cubiertos por la garantia.
- Utilice solo el VDPLPS3612X para aplicaciones descritas en este manual a fin de evaporar p.ej. cortocircuitos, quemaduras, descargas electricas, etc. Un uso desAutorizzato pueda causar daños y anula la garantía completeness.
- Los daños causados por descuido de las instrucciones de seguidad de este manual invalidarán su garantía y su distribuidor no sera responsable de ningún daño u otros problemas resultantes.

VDPLPS3612x

• La instalación y el mantenimiento deben ser realizados por personal especializzato.
  No conecte el aparato si ha estado expuesto a grandeschangos de temperatura. Espere hasta que el aparato lineage a la temperatura ambiente.
• Este aparato ha sido disnado para uso profesional en una discoteca, un teatro, etc. y es apto para un uso solo en interiores (<45°C, <50%RH). Conectelo a una fuente de corriente CA de 230VCA / 50Hz.
  No ha sido disenado para un uso ininterrumpido. Introduzca frecemente una停下a para prolongar la vida del aparato.
• Transporte el aparato en su embalaje original.
• Guarde este manual del usuario para cuando necesse consultarlo.

4. Caracteristicas

• projector con 12 LEDs muy luminosos de 1W, con 'barn door'
• muy larga duración de vida gracias a la Tecnología LED
• controlado por DMX (atramés de 5 canales) o modo autónomo
• menu digital

5. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	pantalla con botones de ajuste 2 salute DMX
	A	botón de selección MODE 3 entrada DMX
	B	botón UP 4 fusible
	C	botón DOWN 5 entrada de alimentación

6. Instalación

a) Montaje del aparato

Riesgo de lesiones. La instalacion de este aparato exige una sola experiencia practica: el calculo de la energia max. de la construccion, los materiales de instalacionrequireidos, etc. De vez en cuando, un technician有幸 de controlar la construccion portante y el aparato本身就是. No intente instalar este aparato usted本身就是 si noiene las cualesas requireidas; una instalacion incorrecta可以使 causar lesiones.

Respete la directiva EN 60598-2-17 y toda norma nacional antes de instalar el aparato. La instalacion debser realizada por un technician especializzato.
- El soporte sobre irá el aparato, debe ser capaz de sostener 10 vezes el peso de este durante una hora, sin que se produzca una deformación de这么做 soporte.
Fije sempre el VDPLPS3612x con un cable de seguridad (seguridad adicional).
- Evite ponser de bajo del aparato durante el montaje, la limpieza, etc. Un technician especializo debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al ano.
- Instale el aparato fuera del alcance de personas no autorizadas y en un lugar conoca gente.
- Ajuste el ángulo de inclínación a su gusto mediante un soporte de montaje y fije los tornillos del soporte.
- Pregunte a un electricista como hacer la conexión electrica.
- Conecte el aparato a la red electrica con la connexion de alimentacion. Normalmente, no se conectan efectos luminosos a dimmer packs (reguladores).

b) Conexión DMX512

• Si fuera necessario, conecte un cable con conductor XLR (no incl.) a la受害者 XLR hembre de 3 polos del controlador y el(other conector XLR macho de 3 polos a la entrada del VDPLPS3612x. Es possible conectar various VDPLPS3612x en series.Use un cable blindado de doble hilo conductor con conectores XLR de entrada y de salute VDPLPS3612x.
• Longitud max. de la connexion: 500 metros. Nstreamo max. de unidades en una connexion en series: 32.
• Se recomienda unatermination si el cable DMXdebe cubiruna gran distancia o si se usa en un medio ambiente con mucho ruido eletrico (ej. una discoteca). La terminacion impide que el ruido eletrico corrompa la senal de control numérico. La terminacion DMX no es mas que un conector XLR conuna resistencia de 120 de polo 2 a polo 3. Este conector XLR está connectado a la salute XLR delultimate aparato de la série.

c) general

• Quite todo material inflammable en un radio de 0.5m alrededor del aparato y asegurese de que haya una ventilacion sufiente.
• Prequente a un electricista como hacer la connexion electrica.
• Conecte el aparato a la red electrica con la connexion de alimentacion. Asegürese de que los aparatos no estén alimentados por un reóstato o un circuito dimmer, incluo si utilizes el reóstato o el circuito dimmer como un interruptor ON/OFF (de 0% a 100% ).
• Un experto debe probar la instalacion antes de la puesta en marcha.

VDPLPS3612x

7. Uso

• Ajuste el modo deseado con el botón mode [1A]. El modo selecciónado está indicado en la pantalla (vease la lista a continuación).
  Modifique el ajuste con el boton UP [1B] o DOWN [1C].

pantalla	modo ajuste de				a
1-	DMX	véase la lista a continuación	-		-
2-	control por la música sensibilidad		2-00	máx.	2-99	mín.
3-	rojo (R)	brillo	3-00	desactivado	3-99	máx.
4-	verde (G)		4-00		4-99
5-	azul (B)		5-00		5-99
6-	R + G		6-00		6-99
7-	R + B		7-00		7-99
8-	B + G		8-00		8-99
9-	R + G + B		9-00		9-99
R-	black out	todos los LEDs apagados	-		-
b-	destello R +G + B	velocidad	b-00	rápico	b-99	lento
c-	combio de-colored, 7colores		c-00		c-99
d-	destello, 7colores		d-00		d-99
E-	fade, 7colores		E-00		E-99
000 !	Dichoceón DMX		000 !		05 10

• Introduzca la direccion DMX antes de seleccionar el modo DMX ( ).
• Ωi se usa una BCH, cada aparato tiene su propia direccion initial DMX para asegurar que los aparatos reccionen a las señales de control correctas.Esta direccion initial digital es el primer canal en elrial el aparato reccionar a las snales DMX del controlador DMX. Es possible elegir entre una sola direccion inial para toda una series de aparatos o una direccion inial por aparato.
• Con una sola direccion initial para una series de aparatos, todos los aparatos reacionar an sincronizadamente a la mesma seals. Por lo tanto, cuiar los ajustes de un solo canal acta a los ajustes de todos los canales. Con varias direciones iniciales, cada aparato reacionar independiente. Por lo tanto, cuiar los ajustes de un solo canal solo afecta al canal en cuestion.
• En el caso del VDPLPS3612X de 5 canales, la direccion inicial del primer aparato es 1 (CH1~5), del segundo aparato 6 (1 + 5) (CH6~10), del tercer aparato 11 (6 + 5) (CH11~15), etc.

modo DMX ( y)-
CH1 (modo)	función	CH2 (velocidad)	CH3 (rojo)	CH4 (verde)	CH5 (azul)
000 ~ 025	black out - - -				-
026 ~ 050	R, G, B	000 ~ 255 dimmer	000 ~ 255	000 ~ 255	000 ~ 255
051 ~ 100	destello	000 ~ 255 lento ~ velocidad	000 ~ 255 brilllo	000 ~ 255 brilllic	000 ~ 255 brilllo
101 ~ 150	cambio de colores, 7 colores	000 ~ 255 lento ~ velocidad	-	-	-
151 ~ 200	fade, 7 colores	000 ~ 255 lento ~ velocidad	-	-	-
201 ~ 240	control por la música	000 ~ 255 lento ~ velocidad	-	-	-
241 ~ 255	total R, G, B - - -				-

• Para utiliser el modo esclavo, primero, conecte los aparatos (véase §6b).
• Ponga cada aparato esclavo en el modo.

8. Limpieza y mantenimiento

• Este aparato no necesita ningún mantenimiento regular. El circuito interno está protegado por un fusible [4] de 250 V/500 mA, 5 x 20 mm. Reemplace un fusible defectuoso por un fusible con las mismas specifications.
• Apriete Obien las tuercas y los tornillos y verifique que no hay señales de oxidación.
  No modifie la caja, los soportes y las conexiones p.ej. no taladre agujeros adiconales en un soporte o no modifie las conexiones, etc.
  Las partes moviles no peuvent做不到 ningun rastro de desgaste y deben estar bien equilibradas.
  No dae los cables de alimentacion. Contacte con un technician especialized para instalar el aparato.
• Quite el polvo regularmente de la caja y los orificios de ventilacion con un paño humedo.
• El usuario no habrá de efectuar el mantenimiento de网通una pieza. Contacte con su distribuidor si necesita piezas de recambio.

9. Especillasiones

alimentación 230VAC ~ 50Hz
consumo 120W
número de LEDs 12 x 1W RGB (4xR, 4xG, 4xB)
canales DMX 5
dimensiones 160 x 115 x 115mm
peso 1.4kg

Utilice este aparato solo con los accesorios originales. Velleman NV no sera responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la version másrecente de este manual del usuario, visite nuestra頁a www.hqpower.eu. Se pueda modifier las specifications y el contenido de este manual sin previo avis.
