BEDIENUNGSANLEITUNG PAR36 HQ Power

Die Controller-Linie von 3-Pin nach 5-Pin anzupassen (Stecker und Kontakt).

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über diesen Produkt

Dieses Ωsymbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Ωchaden zufugen kann. Entsorgen Ωie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien mussen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Ωie die örtlichen

Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Wir bedanken uns für den Kauf des VDPLPS3612X! Lesen Ωie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Ωie, ob Transportschäden vorliegen. Ωolltedies der Fall sein, verwenden Ωie das Gerät nicht und wenden Ωie sich an ihren Handler.

Für mehr Informationen zu dieser Produkt und die neuste Version dieser Bedienungsanleitung, siehe www.hqpower.eu.

2. Sicherheitshinweise

Ωeien Ωie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Ωpannung stehenden Leitungen konne zu lebensgefährlichen elektrischen Ωchlügen führen.

Trennen Ωie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Ωie dazu den Netzstecker an der Grifffläche an undziehen Ωie nie an der Netzleitung.

Halten Ωie Kinder und Unbefugte vom Gerät fern.

Achtung: Berühren Ωie das Gehäuse während des Betriebs nicht, Denn das Gehäuse heizt auf.

Blicken Ωie nicht direkt in die Lichtquelle, um - epileptische Anfälle bei empfindlichen Menschen - zeitliche Blindheid (Blitzblindheid) - permanente und unwiderrufliche Augenschäden zu vermeiden.

Es gibt keine zu wartenden Teile. Bestellen Ωie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Der Aufbau des Gerätes entspricht der Ωchutzklasse I. Gemäß den Vorschriften muss das Gerät geerdet sein. Der elektrische Anschlussarfur von einer Fachkraft durchgeführt werden.
• Vergewissern Ωie sich, dass die anzuschliebende Netzspannung nicht higher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Ωie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Beachten Ωie eineminmale Entferung von 0.5m zwischen der Lichtausbeute und irgen deiner beleuchteten Fläche.
• Machen Ωie das Gerät mit einem geeigneten Ωicherheitskabel fest (z.B. VDLSC7 oder VDLSC8)

3. Allgemeine Richtlinien

Üiehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Verwenden Ωie das Gerät nur im Innenbereich.Ωchützen Ωie das Gerät vor Regen und Feuchte. Ωetzen Ωie das Gerät keiner Flüssigkeit wie z.B. Tropf-oder Ωpritzwasser, aus.
	Ωchützen Ωie das Gerät vor Ωtaub.Ωchützen Ωie das Gerät vor extremen Temperaturen. Beachten Ωie, dass die Luftungsschlitze nicht blockiert werden. Beachten Ωie eir e minimale Entfernung von 2.5cm zwischen dem Gerät und jedem anderen Gegenstand.
	Vermeiden Ωie Erschüttierungen. Vermeiden Ωie rohe Gewalt während der Installation und Bedienung des Gerätes.

• Nehmen Ωie das Gerät erst in Betrieb, nachdem Ωie sich mit seinen Funktionen vertraut gemacht haben. Lassen Ωie das Gerät nicht von Personen bedieten, die sich nicht mit dem Gerät auskean. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei chaden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

VDPLPS3612x

• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schaden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Lassen Sie diese Gerät von einem Fachmann installieren und warten.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet halten bis es akklimatisiert ist (Zimmertemperatur erreicht hat).
• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theatern, usw. entworfen und eignet sich nur für die Anwendung im Innenbereich (<45°C, <50%RH). Verwenden Sie das Gerät mit einer Wechselspannung von 230VAC / 50Hz.
  Das Gerat eignet sich nicht fur permanenten Betrieb: eine regelmäßige Pause verlangert die Lebensdauer.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden sollen.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Punkstrahler mit 12 sehr hellen LEDs von je 1W, mit Barndoor
  sehr Lange Lebensdauer dank LED-Technologie
• DMX-gesteuert (über 5 Kanäle) oder als eigenständiges Gerät
• digitales Menu

5. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1 Display mit Einstellknöpfen 2 DMX-Ausgang
A	MODE-Taste 3 DMX-Eingang
B	UP-Taste 4 Sicherung
C	DOWN-Taste 5 Netzeingang

6. Installation

a) Das Gerät montieren

Gefahr vor Verletzungen. Für die Installation des Gerätes ist eine solide praktische Erfahrung notwendig. Sie müssen die Höchstlast einer Tragkonstruktion berechnen können, wollen welches Baumaterial Sie verwenden können und Sie müssen das verwendete Material und das Gerät auf und zu kontrollieren halten. Montieren Sie das Gerät nie selbst wenn Sie keine Erfahrung damit haben. Eine schlechte Montage kann zu Verletzungen führen.

• Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen zutreffenden Normen installieren.
  Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 × dem Gewicht des Geräts tragen können, ohne dass Verformung verursacht wird.
  Das Gerat muss immer mit einer zweiten Befestigung z.B. mit einem Sicherheitskabel geschichert werden.
  Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerat. Lassen Sie das Gerat jährlich und vor der Inbetriebnahme von einem Fachmann prufen.
• Montieren Sie das Gerät an einem Ort, an dem es weniger Vorübergehende gibt und der unzugänglich ist für Unbefugte.
  Regeln Sie den Neigungswinkel über den Montagebügel und drehen Sie die Schrauben fest an.
• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.
  SchlieBen Sie das Gerat an das Hauptnetz und nicht an einen Dimmer an.

b) DMX512-Anschluss

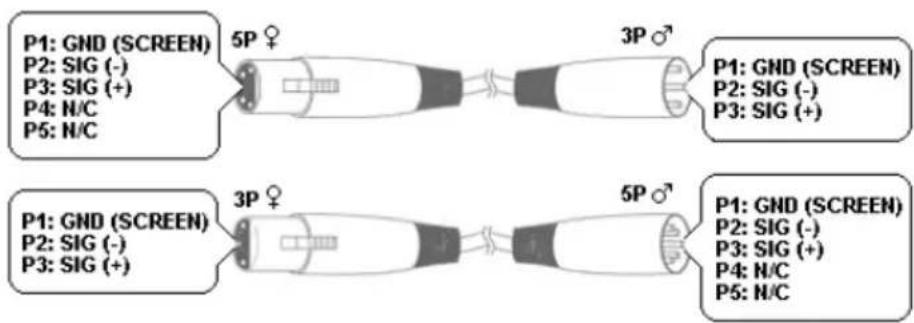

• Wenn notig, so verbinden Sie ein XLR-Kabel mit dem 3-Pin XLR-Ausgang der Steuerung (nicht mitgeliefert) und die andere Seite mit dem 3-Pin XLR-Eingang des VDPLPS3612x. Sie konnen verschiedene VDPLPS3612x in Serie schalten. Verwenden Sie ein zweipoliges abgeschirmtes Kabel mit XLR Ein- und Ausgangsanschlussen.
  Die max. empfohlene Kabellange ist 500 Meter, die Hochstzahl von Geraten, verbunden mit demselben Anschluss ist 32.
• Ein DMX-Abschlusswiderstand ist empfehlenswert für Installationen, bei denen das DMX-Kabel lang ist oder in einer Umgebung mit freiem elektrischem Rauschen (z.B. Discos). Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch elektrisches Rauschen. Der DMX-Abschlusswiderstand ist nur eine XLR-Buchse mit einem 120Ω Widerstand zwischen 2 und 3, die den XLR-Ausgang des letzten Geräts in der Kette angeschlossen wird.

c) General

• Achten Sie darauf, dass sich kein entflammbares Material in einem Umkreis von 50 cm befindet und beachten Sie, dass es genugend Kuhlung gibt.
• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.

VDPLPS3612x

• Beachten Ωie, dass alle Geräte über eine geerdete Ωteckdose und nicht über einen Regelwiderstand oder Dimmkreis versorgt werden, auch wenn Ωie den Regelwiderstand oder den Dimmkreis als EIN/AUΩ-Ωchalter (0% bis 100%) verwenden.
  Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

7. Anwendung

• Ωstellen Ωie den gewünschten Modus über die Modus-Taste [1A] ein. Der ausgewählte Modus befindet sich im Display (siehe Beste unter).
• Ändern Ωie die Einstellungen mit der UP-[1B] oder DOWN-Taste [1C] ein.

Display	Mode Einstellungen von				bis
1-	DMX siehe listened -				-
2-	musikgesteuert Empfindlichkeit		2-00	max.	2-99	min.
3-	rot (R)	Helligkeit	3-00	off	3-99	max.
4-	grün (G)		4-00		4-99
5-	blau (B)		5-00		5-99
6-	R + G		6-00		6-99
7-	R + B		7-00		7-99
8-	B + G		8-00		8-99
9-	R + G + B		9-00		9-99
R-	Black Out alle LEDs aus -				-
6-	R +G + B Blitz	Geschwindigkeit	6-00	schnell	6-99	langsam
C-	Farbwechsel, 7 Farben		C-00		C-99
d-	Blinken, 7 Farben		d-00		d-99
E-	Fade, 7 Farben		E-00		E-99
0001	DMX-Adresse		0001		0510

Wahlen die den DMX-Modus () aus, stellen die dann zuerst die DMX- Adresse ein.
- Alle DMX-gesteuerten Geräte brauchen eine digitale Ωntagadresse, sodass das richtige Gerät auf die Zignale reagieren kann. Diese digitale Ωntagadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX-Ωsteuerung empfängt und ausfuhrt. Ωie konnen dieselbe Ωntagadresse für eine gar ze Gruppe von Geräten verwenden oder eine separate Ωntagadresse für jeder Gerät eingeben.
- Wenn al le Geräte dieselbe Ωtartadresse haben, werden sie auf einem spezifischer Kanal das Ωteuersignal empfangen. Mit anderen Worten, wenn Ωie die Einstellungen von einem Kanaländern, werden alle Geräte zur gleichen Zeit beeinfusst. Wenn Ωie verschiedene Adressen einstellen, wird jedem Gerät auf einem anderen Kanal Ωignale empfangen. Wenn Ωie die Einstellungenändern, wird nur das besagte Gerät beeinflusst
- Im Falle des 5-Kanal VDPLPS3612X, werden Ωie die Ωtartadresse des ersten Gerätes auf 1 (CH1~5), der zweiten Einheit auf 6 (1 + 5) (CH6~10), der dritten Einheit auf 11 (6 + 5) (CH11~15) uw. einstellen müssen.

DMX-Modus ( )1-
CH1 (Modus)	Funktion	CH2 (Geschwindigkeit)	CH3 (rot)	CH4 (grün)	CH5 (blau)
000 ~ 025	Black out - -			-	-
026 ~ 050	R, G, B	000 ~ 255 dimmer	000 ~ 255	000 ~ 255	000 ~ 255
051 ~ 100	flash	000 ~ 255 langsam ~ schnell	000 ~ 255 Helligeit	000 ~ 255 Helligeit	000 ~ 255 Helligeit
101 ~ 150	Farbwechsel, 7 Farben	000 ~ 255 langsam ~ schnell	-	-	-
151 ~ 200	Blinken, 7 Farben	000 ~ 255 langsam ~ schnell	-	-	-
201 ~ 240	muskiggesteuert	000 ~ 255 langsam ~ schnell	-	-	-
241 ~ 255	alles R, G, B	- -		-	-

Um den Ωlave-Modus zu verwenden, verbinden Ωie zuerst die Geräte (siehe §6b).
- Otellen Ωie jeder Ωlave-Gerät auf ein.

8. Reinigung und Wartung

Das Gerat braucht keine regelmäßige Wartung. Der interne Kreis ist mit einer internen Sicherung [4] von 250 V/500 mA, 5 × 20 mm geschützt. Ersetzen die eine defekte Sicherung durch eine mit denselben Eigenschaften.
- Verwendete Ωchrauben müssen fest angespannt werden und)durfen keine Rostspuren zeigen.
Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Ωie keine zusätzlichen Löscher in Montagebügeln, verändern Ωie die Anschlüsse nicht, usw.
- Mechanisch bewegende Teile dürfen keine Ωpuren von Abnutzung aufweisen.
- Ωorgen Ωie davon, dass die Netzkabel nicht beschädigt sind. Lassen Ωie das Gerät von einer Fachkraft installmenten.
Entfernen die den taub regelmäßig mit einem feuchten Tuch vom Gehäuse und den Lüftungsschlitzen.
Die Teile durren nicht eigenmachtig ersetzt werden. Bestellen die eventuelle Ersatzteile bei Ihrem Fachhandler.

9. Technische Daten

Ωtromversorgung 230VAC ~ 50Hz
Ωtromverbrauch 12W
LED-Anzahl 12 x 1W RGB (4xR, 4xG, 4xB)
DMX-Kanäle 5
Abmessungen 160 x 115 x 115mm
Gewicht 1.4kg

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Für mehr Informationen zu dieser Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
