MANUAL DE USUARIO DR 90 Rústica TEKA
Manual de Instrucciones

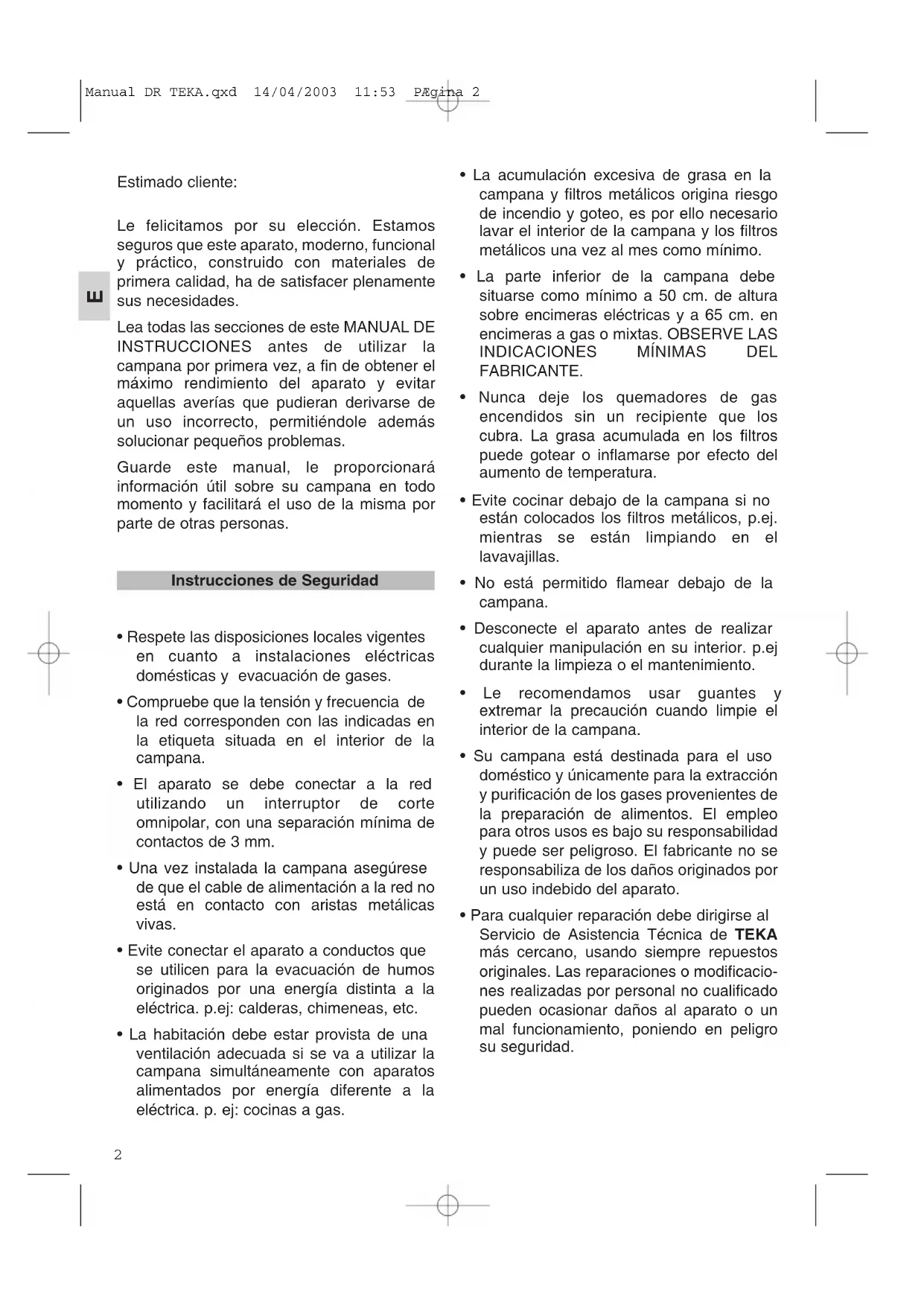

Le felicitamos por su elección. Estamos
seguros que este aparato, moderno, funcional
y práctico, construido con materiales de
primera calidad, ha de satisfacer plenamente
Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la
campana por primera vez, a fin de obtener el
máximo rendimiento del aparato y evitar
aquellas averías que pudieran derivarse de
un uso incorrecto, permitiéndole además
solucionar pequeños problemas.
Guarde este manual, le proporcionará
información útil sobre su campana en todo
momento y facilitará el uso de la misma por
parte de otras personas.
• Respete las disposiciones locales vigentes
en cuanto a instalaciones eléctricas
domésticas y evacuación de gases.
• Compruebe que la tensión y frecuencia de
la red corresponden con las indicadas en
la etiqueta situada en el interior de la
• El aparato se debe conectar a la red
utilizando un interruptor de corte
omnipolar, con una separación mínima de
• Una vez instalada la campana asegúrese
de que el cable de alimentación a la red no
está en contacto con aristas metálicas
• Evite conectar el aparato a conductos que
se utilicen para la evacuación de humos
originados por una energía distinta a la
eléctrica. p.ej: calderas, chimeneas, etc.
• La habitación debe estar provista de una
ventilación adecuada si se va a utilizar la
campana simultáneamente con aparatos
alimentados por energía diferente a la
eléctrica. p. ej: cocinas a gas.
• La acumulación excesiva de grasa en la
campana y filtros metálicos origina riesgo
de incendio y goteo, es por ello necesario
lavar el interior de la campana y los filtros
metálicos una vez al mes como mínimo.
• La parte inferior de la campana debe
situarse como mínimo a 50 cm. de altura
sobre encimeras eléctricas y a 65 cm. en
encimeras a gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE.
• Nunca deje los quemadores de gas
encendidos sin un recipiente que los
cubra. La grasa acumulada en los filtros
puede gotear o inflamarse por efecto del
aumento de temperatura.
• Evite cocinar debajo de la campana si no
están colocados los filtros metálicos, p.ej.
mientras se están limpiando en el
• No está permitido flamear debajo de la
• Desconecte el aparato antes de realizar
cualquier manipulación en su interior. p.ej
durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y
extremar la precaución cuando limpie el
interior de la campana.
• Su campana está destinada para el uso
doméstico y únicamente para la extracción
y purificación de los gases provenientes de
la preparación de alimentos. El empleo
para otros usos es bajo su responsabilidad
y puede ser peligroso. El fabricante no se
responsabiliza de los daños originados por
un uso indebido del aparato.
• Para cualquier reparación debe dirigirse al
Servicio de Asistencia Técnica de TEKA
más cercano, usando siempre repuestos
originales. Las reparaciones o modificacio-
nes realizadas por personal no cualificado
pueden ocasionar daños al aparato o un
mal funcionamiento, poniendo en peligro
Instrucciones de Seguridad
E Manual DR TEKA.qxd 14/04/2003 11:53 PÆgina 2Indice
Descripción del aparato 3
Instrucciones de uso 3
Programación tiempo de aspiración 3
Limpieza y mantenimiento 4
Si algo no funciona 4
Dimensiones y Características 5
Accesorios suministrados 6
Filtros de carbón activo 6
A Mando electrónico programador con
botones para luz y velocidades con
pilotos indicativos de funcionamiento.
B Filtros metálicos.
C Lámparas con dos luces - 20 W (G-4).
D, E Cubretubos, regulables en altura.
Para conseguir una mejor aspiración le
recomendamos poner en funcionamiento la
campana unos minutos antes de cocinar para
que el flujo de aire sea contínuo y estable al
momento de aspirar los humos.
De igual modo, mantenga la campana
funcionando unos minutos después de
cocinar para el total arrastre de humos y
1.- Pulsando durante más de 2 segundos en
cualquier velocidad la campana permanecerá
encendida 10 minutos en el nivel elegido.
Para programar un tiempo diferente al prees-
tablecido (10 minutos):
a).- Con la campana apagada, pulse el botón
b).- Seleccione el tiempo de aspiración
pulsando el botón correspondiente. (Ver
c).- Vuelva a pulsar el botón “Temporizador”.
d).- Pulse velocidad deseada durante más de
2 segundos, la luz comenzará a parpadear.
Instrucciones de uso
Descripción del aparato
Aspiración intensiva
Programación tiempo de aspiración
Manual DR TEKA.qxd 14/04/2003 11:53 PÆgina 34
E Al realizar labores de limpieza y
mantenimiento asegúrese de cumplir las
Instrucciones de Seguridad indicadas en
• Si su campana es de acero inoxidable,
utilice limpiadores especializados para
este material siguiendo las instrucciones
del proveedor del producto.
• Si su campana es pintada, use agua tibia y
jabón neutro. Evite usar productos con
sustancias corrosivas, abrasivas o
• En ningún caso use estropajos metálicos
ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que
no desprenda pilosidades.
Extraiga los filtros de sus alojamientos
utlizando los tiradores específicos para ello.
Los filtros metálicos se pueden limpiar
dejándolos en agua caliente y detergente
neutro hasta que se disuelva la grasa y
después aclarando bajo el grifo o utilizando
productos específicos para grasa. También
se pueden limpiar en lavavajillas. En este
caso, es aconsejable colocarlos en posición
vertical para evitar que se depositen restos de
comida sobre los mismos.
La limpieza en lavavajillas con detergentes
agresivos o abrillantadores, puede deteriorar
la superficie metálica (ennegreciéndola) sin
que esto afecte a su capacidad de retención
Una vez limpios déjelos secar libremente y
posteriormente colóquelos en la campana.
Proceda del modo siguiente:
• Desenrosque el embellecedor del
• Cambie la lámpara averiada/fundida. La
potencia máxima de las lámparas es de 20
• Enrosque el embellecedor del
Limpieza del cuerpo de la campana
Limpieza y Mantenimiento
_________________________________________________________
Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:
El cable de alimentación de la
campana no está conectado
No hay corriente en la red.
Conecte el cable de alimentación
Asegúrese de que la red tenga
Filtros saturados de grasa.
Obstrucción en el conducto de salida de
Sustituya o limpie los filtros de
carbón activo y/o metálicos según
Elimine la obstrucción.
Las lámparas están fundidas.
Las lámparas están flojas.
Sustituya las lámparas.
Apriete las lámparas.
La campana no funciona.
La campana no aspira lo
Las lámparas no iluminan.
Limpieza de Filtros Metálicos
Manual DR TEKA.qxd 14/04/2003 11:53 PÆgina 45
E Dimensiones y Características
TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las
correcciones que considere necesarias sin perjudicar sus características esenciales.
Lamps rate:Puissance lampes.:Poténcia nom. lámpada:Potencia nom. lámpara:Código Técnico * Campana decorativa Serial n°: A-00000SANTANDER (E)
2 Soportes para cubretubo.
6 Tacos de sujeción (Ø8 x 40).
6 Tirafondos (Ø5 x 45).
4 Tacos de sujeción (Ø6 x 30).
Al instalar la campana asegúrese de
cumplir las Instrucciones de Seguridad
indicadas en la página 2.
Para obtener un rendimiento óptimo el
conducto al exterior no deberá ser superior a
CUATRO METROS, tener más de dos ángulos
de 90°, y su diámetro debe ser al menos Ø120.
1) Utilizando la plantilla adjunta, trace y
taladre en la pared los puntos para fijar los
tacos de sujeción (P) (Ø8 x 40) y (J) (Ø6 x 30).
2) Atornille los soportes (O) a la pared con los
tirafondos (Q) (Ø5 x 45) y el soporte (H) con
los tirafondos (I) (Ø4 x 30), según fig. 1.
3) Cuelgue la campana en los soportes
montados (O). Nivele el aparato apretando los
tornillos (L) (M4 x 12).
4) Trace la situación de los tacos de seguridad
(R) (Ø8 x 40) a través del interior de la
5) Descuelgue la campana.
6) Taladre la pared y coloque los tacos de
seguridad (R) (Ø8 x 40).
7) Cuelgue la campana, apriete los tornillos
(M) (M4 x 12) con las arandelas (A3) (Ø6.4 x
Ø12) y los tirafondos (S) (Ø5 x 45) con las
arandelas (T) (Ø6.4 x Ø18).
8) Monte los cubretubos, fijando el inferior en
el soporte (H), según detalle de la fig. 1. Eleve
el cubretubo superior hasta el lugar deseado y
marque su contorno en la pared. Retire los
9) Coloque las grapas (F) en el soporte (C).
10) Centre el soporte (C) sobre el contorno
marcado; trace y taladre los puntos de fijación
de los tacos (E) (Ø6 x 30). Fije el soporte (C)
con los tirafondos (D) (Ø4 x 30).
11) Coloque la pieza (A) si el tubo interior (no
suministrado) es Ø150 o (A) + (B) si es Ø120.
12) Fije el tubo interior con una abrazadera (no
suministrada) a (A) o (B) según sea el caso.
13) Una vez colocado el tubo interior, coloque
el cubretubo inferior sobre la campana y fije el
cubretubo superior con los tornillos (G) (Ø3.9 x
Cuando no sea posible la evacuación de gases
al exterior, la campana puede configurarse
para purificar el aire recirculándolo a través de
filtros de carbón activo.
La duración de los filtros de carbón activo es
de tres a seis meses, dependiendo de las
condiciones particulares de uso. Estos filtros
no son lavables ni regenerables. Una vez
agotada su vida útil deberán reemplazarse.
SET tipo 1 - Fig. 2 (Pag. 7)
1) Sitúe los filtros en la sección lateral de
aspiración del motor haciendo coincidir los
orificios de los filtros (A) con los pivotes (B) de
la carcasa del motor. Gire en el sentido que se
indica en la figura.
2) Retire los cubretubos (E). Coloque el difusor
(C) sobre la reducción Ø150 / 120 ajustada
sobre la sección de salida de aire del motor.
Vuelva a colocar los cubretubos (E).
SET tipo 2 - Fig. 3 (Pag. 7)
1) Coloque las tuercas-soporte (F) en el
cuerpo de la campana.
2) Fije los soportes (B) con los tornillos (E) (M4
x 12) sobre las tuercas (F).
3) Monte los filtros de carbón (A) introduciendo
los anclajes en las ranuras de los soportes (B).
4) Retire los cubretubos (H). Coloque el difusor
(C) sobre la reducción Ø150 / 120 ajustada
sobre la sección de salida de aire del motor.
Vuelva a colocar los cubretubos (H).
Filtros de Carbón Activo (Opcional)
E Accesorios suministrados
etiqueta situada no interior do exaustor.
Filtros de carbono activo 30
B Filtros metálicos.
Limpeza dos Filtros Metálicos
hexagonal) (Ø5 x 45).
4 Tira-fundos (parafuso de cabeça
hexagonal) (Ø4 x 30).
indicadas na página 26.
(Ø8 x 40) e (J) (Ø6 x 30).
