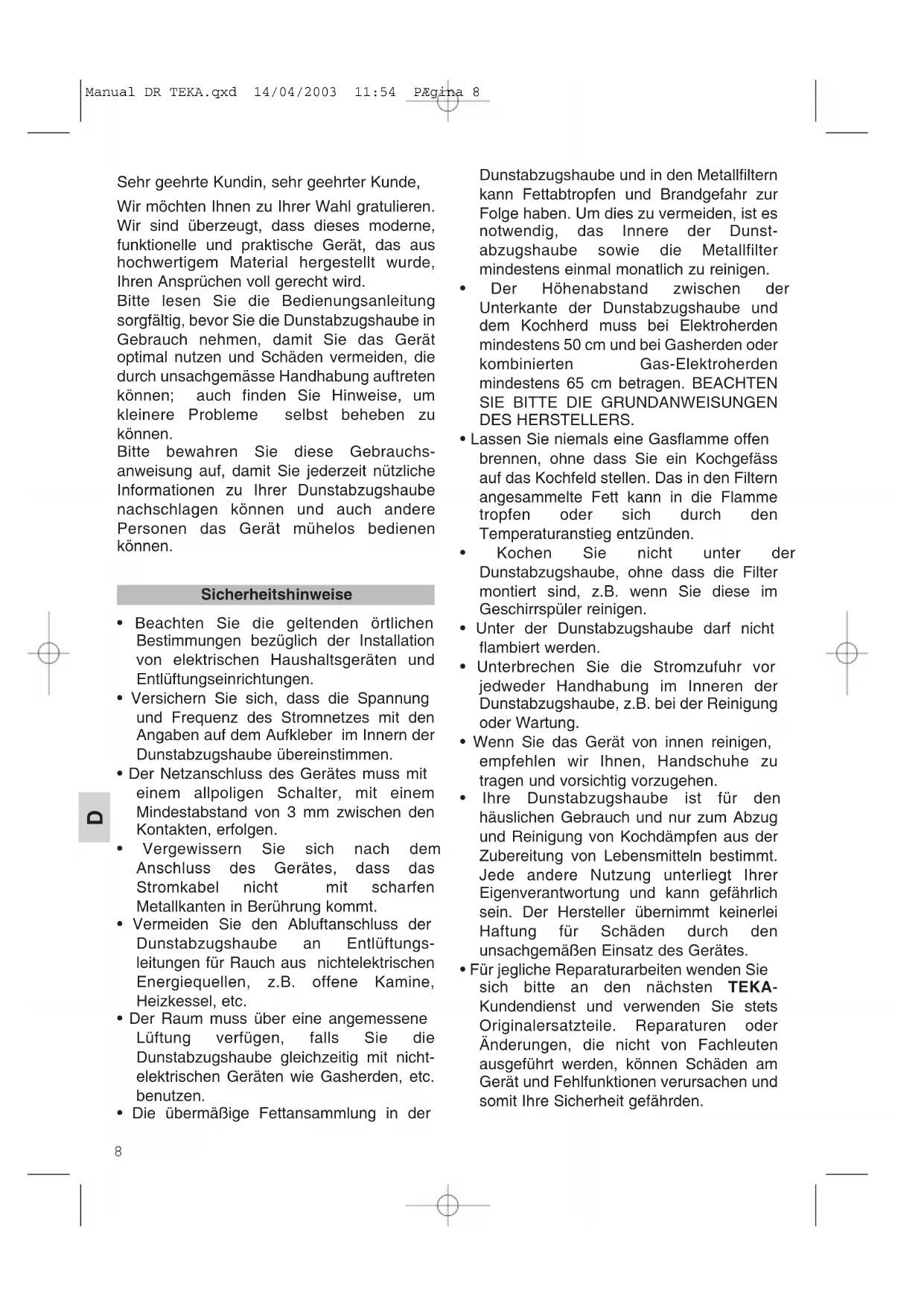

D Sehr geehrte Kundin, sehr geehrter Kunde,

Wir möchten Ihnen zu Ihrer Wahl gratulieren.

Wir sind überzeugt, dass dieses moderne,

funktionelle und praktische Gerät, das aus

hochwertigem Material hergestellt wurde,

Ihren Ansprüchen voll gerecht wird.

Bitte lesen Sie die Bedienungsanleitung

sorgfältig, bevor Sie die Dunstabzugshaube in

Gebrauch nehmen, damit Sie das Gerät

optimal nutzen und Schäden vermeiden, die

durch unsachgemässe Handhabung auftreten

können; auch finden Sie Hinweise, um

kleinere Probleme selbst beheben zu

Bitte bewahren Sie diese Gebrauchs-

anweisung auf, damit Sie jederzeit nützliche

Informationen zu Ihrer Dunstabzugshaube

nachschlagen können und auch andere

Personen das Gerät mühelos bedienen

• Beachten Sie die geltenden örtlichen

Bestimmungen bezüglich der Installation

von elektrischen Haushaltsgeräten und

Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung

und Frequenz des Stromnetzes mit den

Angaben auf dem Aufkleber im Innern der

Dunstabzugshaube übereinstimmen.

• Der Netzanschluss des Gerätes muss mit

einem allpoligen Schalter, mit einem

Mindestabstand von 3 mm zwischen den

Kontakten, erfolgen.

• Vergewissern Sie sich nach dem

Anschluss des Gerätes, dass das

Stromkabel nicht mit scharfen

Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der

Dunstabzugshaube an Entlüftungs-

leitungen für Rauch aus nichtelektrischen

Energiequellen, z.B. offene Kamine,

• Der Raum muss über eine angemessene

Lüftung verfügen, falls Sie die

Dunstabzugshaube gleichzeitig mit nicht-

elektrischen Geräten wie Gasherden, etc.

• Die übermäßige Fettansammlung in der

Dunstabzugshaube und in den Metallfiltern

kann Fettabtropfen und Brandgefahr zur

Folge haben. Um dies zu vermeiden, ist es

notwendig, das Innere der Dunst-

abzugshaube sowie die Metallfilter

mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der

Unterkante der Dunstabzugshaube und

dem Kochherd muss bei Elektroherden

mindestens 50 cm und bei Gasherden oder

kombinierten Gas-Elektroherden

mindestens 65 cm betragen. BEACHTEN SIE BITTE DIE GRUNDANWEISUNGEN DES HERSTELLERS.

• Lassen Sie niemals eine Gasflamme offen

brennen, ohne dass Sie ein Kochgefäss

auf das Kochfeld stellen. Das in den Filtern

angesammelte Fett kann in die Flamme

tropfen oder sich durch den

Temperaturanstieg entzünden.

• Kochen Sie nicht unter der

Dunstabzugshaube, ohne dass die Filter

montiert sind, z.B. wenn Sie diese im

Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht

• Unterbrechen Sie die Stromzufuhr vor

jedweder Handhabung im Inneren der

Dunstabzugshaube, z.B. bei der Reinigung

• Wenn Sie das Gerät von innen reinigen,

empfehlen wir Ihnen, Handschuhe zu

tragen und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den

häuslichen Gebrauch und nur zum Abzug

und Reinigung von Kochdämpfen aus der

Zubereitung von Lebensmitteln bestimmt.

Jede andere Nutzung unterliegt Ihrer

Eigenverantwortung und kann gefährlich

sein. Der Hersteller übernimmt keinerlei

Haftung für Schäden durch den

unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie

sich bitte an den nächsten TEKA-

Kundendienst und verwenden Sie stets

Originalersatzteile. Reparaturen oder

Änderungen, die nicht von Fachleuten

ausgeführt werden, können Schäden am

Gerät und Fehlfunktionen verursachen und

somit Ihre Sicherheit gefährden.

Manual DR TEKA.qxd 14/04/2003 11:54 PÆgina 89

D Inhaltsverzeichnis

Gerätebeschreibung 9

Bedienungsanleitung 9

Programmierung der Abzugszeit 9

Reinigung und Wartung 10

Falls etwas nicht funkioniert 10

Gerätemasse und technische Daten 11

Mitgeliefertes Zubehör 12

A Elektronische Programmschaltung mit

Schaltknöfen zur Kontrolle von

Geschwindigkeit, Licht und

C Beleuchtung mit zwei Lampen - 20 W

D, E Abzugsrohrverkleidung, höhenverstell-

Um eine bessere Absaugleistung zu erzielen,

empfehlen wir Ihnen, das Gerät einige

Minuten vor dem Kochen einzuschalten,

damit der Luftstrom bei Kochbeginn den

Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollten Sie das Gerät nach dem

Kochen einige Minuten eingeschaltet lassen,

um den vollständigen Abzug aller Dämpfe

und Gerüche nach draußen sicherzustellen.

1.- Durch Drücken von mehr als 2 Sekunden

läuft die Dunstabzugshaube in allen

Geschwindigkeitsstufen für 10 Minuten in der

gewählten Einstellung weiter.

Um eine von der Voreinstellung (10 Minuten)

abweichende Zeit zu programmieren, gehen

a).- Bei abgeschalteter Dunstabzugshaube

drücken Sie den Knopf "Zeiteinstellung".

b).- Wählen Sie die Abzugszeit, indem Sie

den entsprechenden Knopf drücken (siehe

c).- Drücken Sie erneut den Knopf

d).- Drücken Sie die gewünschte

Geschwindigkeit für mehr als 2 Sekunden;

das Licht beginnt jetzt zu blinken.

Absaugleistung-schwach

Absaugleistung-mittel

Absaugleistung-intensiv

Programmierung der Abzugszeit

Manual DR TEKA.qxd 14/04/2003 11:54 PÆgina 910

D Beachten Sie bei der Reinigung und

Wartung des Gerätes die Sicherheits-

hinweise auf Seite 8.

• Wenn Ihre Dunstabzugshaube aus

rostfreiem Edelstahl ist, benutzen Sie bitte

die speziellen Reinigungsmittel für dieses

Material und befolgen Sie die

Gebrauchsanweisung des Reinigungs-

• Wenn Ihre Dunstabzugshaube lackiert ist,

verwenden Sie lauwarmes Wasser und

neutrale Seife. Vermeiden Sie

Reinigungsmittel, die ätzende oder

scheuernde Stoffe sowie Lösungsmittel

• Benutzen Sie keinesfalls metallische

Schwämme bzw. Bürsten und scheuernde

oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit

einem fusselfreien Tuch.

Entfernen Sie die Filter mittels der dafür

vorgesehenen Schieber aus ihrem Gehäuse.

Zur Reinigung können Sie die Filter in

heissem Wasser mit neutraler Seife

einweichen, bis sich das Fett löst und sie

dann unter fließendem Wasser abspülen,

oder Sie benutzen spezielle Fettlöser. Die

Filter können auch in der Spülmaschine

gereinigt werden; in diesem Fall empfehlen

wir Ihnen, sie senkrecht zu stellen, damit

keine Speisereste zurückbleiben. Der Einsatz

von scharfen Reinigungsmitteln oder

Glanzzusätzen in der Geschirrspülmaschine

kann die Metalloberfläche der Filter angreifen

(Einschwärzung), ohne dass sich dies jedoch

negativ auf die Fettabsorptionsfähigkeit der

Lassen Sie die Filter nach der Reinigung an

der Luft trocknen, bevor Sie sie wieder in die

Dunstabzugshaube einsetzen.

Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der

• Wechseln Sie die defekte Lampe aus;

Höchstleistung 20 W (G-4).

• Schrauben Sie den Zierschirm wieder in

Reinigung der Metallfilter

Reinigung des Gehäuses

Reinigung und Wartung

_________________________________________________________

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem Mögliche Ursache Lösung

Die Dunstabzugshaube

Das Stromkabel ist nicht an

das Netz angeschlossen.

Netz / Stromausfall.

Schließen Sie das Kabel an.

Vergewissern Sie sich, dass

das Stromnetz funktioniert.

Die Dunstabzugshaube saugt

nicht genügend ab oder

Fettverstopfte Filter.

Verstopfung im Luftabzugsrohr.

Ersetzen bzw.reinigen Sie die

Aktivkohle-oder Metallfilter.

Verstopfungsursache.

Die Beleuchtung funktioniert nicht. Die Lampen sind defekt.

Die Lampen sind lose.

Ersetzen Sie die Lampen.

Drehen Sie die Lampen fest.

Manual DR TEKA.qxd 14/04/2003 11:54 PÆgina 1011

D Gerätemaße und Technische Merkmale

TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen

vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern.

CODE NR. NETZSPANNUNG (V) FREQUENZ (Hz)NENNLEISTUNGLAMPEN / MOTOR (W)LEISTUNG 114321DR 220 - 240 50 2 x 20 / 250

1 Reduzierstück 150 / 125 mm.

2 Befestigungswinkel für den Kamin.

6 Wandbesfestigungsdübel (Ø8 x 40).

6 Wandbefestigungsschrauben(Ø5x45)

4 Befestigungsdübel (Ø6 x 30).

4 Wandbefestigungsschrauben(Ø4x30)

2 U-Scheiben Ø6.4 x Ø12 für

Wandbefestigungsschrauben.

2 U-Scheiben Ø6.4 x Ø18 für

Wandbefestigungsschrauben.

4 M4x12, Flachkopfschrauben.

2 Flachkopfschrauben (Ø3.9 x 13).

Beim Einbau der Dunstabzugshaube

beachten Sie bitte die Sicherheitshinweise

Für eine optimale Leistung der

Dunstabzugshaube sollte das Abzugsrohr

nach außen nicht länger als VIER METER

sein, nicht mehr als zwei 90º Winkel haben und

der Durchmesser sollte mindestens Ø120

1) Zeichnen Sie mit Hilfe der beiliegenden

Schablone die Bohrlöcher an und bohren Sie die

Löcher für die Befestigungsdübel (P) (Ø8 x 40) und

2) Schrauben Sie die Aufhängung (O) in die Wand

und zwar mit den Schraubenbolzen (Q) (Ø 5x45) und

die Aufhängung (H) mit den Schraubenbolzen (I)

(Ø4x30), wie in Figur 1 dargestellt.

3) Befestigen Sie die Aufhängung (O) mit den

Schrauben (L) (M4 x 12) über dem Haubenkörper.

4) Zeichnen Sie die Löcher für die Dübel (R) (Ø8 x

40) aus dem Haubeninnern an.

5) Nehmen Sie die Dunstabzugshaube ab.

6) Bohren Sie die Dübellöcher und bringen Sie die

Dübel (R) (Ø8 x 40) an.

7) Hängen Sie die Haube ein, ziehen Sie die

Schrauben (M) (M4 x 12) mit den Unterlegscheiben

(A3) (Ø6.4 x Ø12) fest und die Schraubenbolzen (S)

(Ø5 x 45) mit den Unterlegscheiben (T) (Ø6.4 x

8) Montieren Sie die Rohrummantelungen durch

Befestigung des Unterteils an der Aufhängung (H),

wie in der Figur 1 genau beschrieben. Heben Sie die

obere Rohrummantelung auf die gewünschte Höhe

an und markieren Sie den Umriss an der Wand.

Entfernen Sie die Rohrummantelungen.

9) Bringen Sie die Klammern (F) an der Halterung

10) Zentrieren Sie die Halterung (C) innerhalb des

markierten Umrisses; zeichnen Sie die Bohrlöcher

an und bohren Sie die Löcher für die Dübel (E) (Ø6

x 30). Befestigen Sie die Halterung (C) mit den

Dübelschrauben (D) (Ø4 x 30).

11) Bringen Sie das Teil (A) an, wenn das Innenrohr

(nicht mitgeliefert) einen Durchmesser von Ø150 hat

oder (A) + (B) bei einem Durchmesser von Ø120.

12) Befestigen Sie das Innenrohr mit einer Schelle

(nicht mitgeliefert) entsprechend an (A) bzw. (B) an.

13) Nach Anbringung des Innenrohres setzen Sie die

untere Rohrverkleidung auf die Dunstabzugshaube

und befestigen Sie die obere Rohrummantelung mit

den Flachkopfschrauben (G) (Ø3.9 x 13).

Falls ein Dunstabzug nach außen nicht

möglich ist, kann die Dunstabzugshaube

mittels Aktivkohlefiltern so betrieben werden,

dass die Reinigung der Luft mit Umluftbetrieb

über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter

beträgt, je nachdem wie oft und lange Sie das

Gerät einschalten, zwischen drei bis sechs

Monaten. Diese Filter sind nicht wasch- oder

wiederverwendbar. Sie müssen nach der

Abnutzung erneuert werden.

SET Typ 1 - Zeichnung 2 (S. 13)

1) Setzen Sie die Filter jeweils in das

Ansaugteil an beiden Seiten des Motors ein,

indem Sie die Filteröffnungen (A) in die Raster

(B) des Motorgehäuses einstecken.

Anschliessend drehen Sie in die auf der

Zeichnung angegebene Richtung.

2) Entfernen Sie die Rohrummantelung (E).

Bringen Sie den Diffuseur (C) über die

Luftabzugsöffnung des Motors an. Bringen Sie

die Rohrummantelung wieder an (E).

SET Typ 2 - Zeichnung 3 (S. 13)

1) Bringen Sie die Befestigungsmuttern (F) am

2) Befestigen Sie die Halterungen (B) mit den

Schrauben (E) (M4 x 12) auf den Muttern (F).

3) Montieren Sie die Aktivkohlefilter (A), indem

Sie die Verankerungen in die Halterungs-

schlitze einfügen (B).

4) Entfernen Sie die Rohrummantelung (H).

Bringen Sie den Diffuseur (C) über die

Luftabzugsöffnung des Motors an. Bringen Sie

die Rohrummantelung (H) wieder an.

Aktivkohlefilter (Optional)

Mitgeliefertes Zubehör
