MODE D'EMPLOI DR 90 Rústica TEKA

Manuel d’instructions

Manual DR TEKA.qxd 14/04/2003 11:55 PÆgina 1920

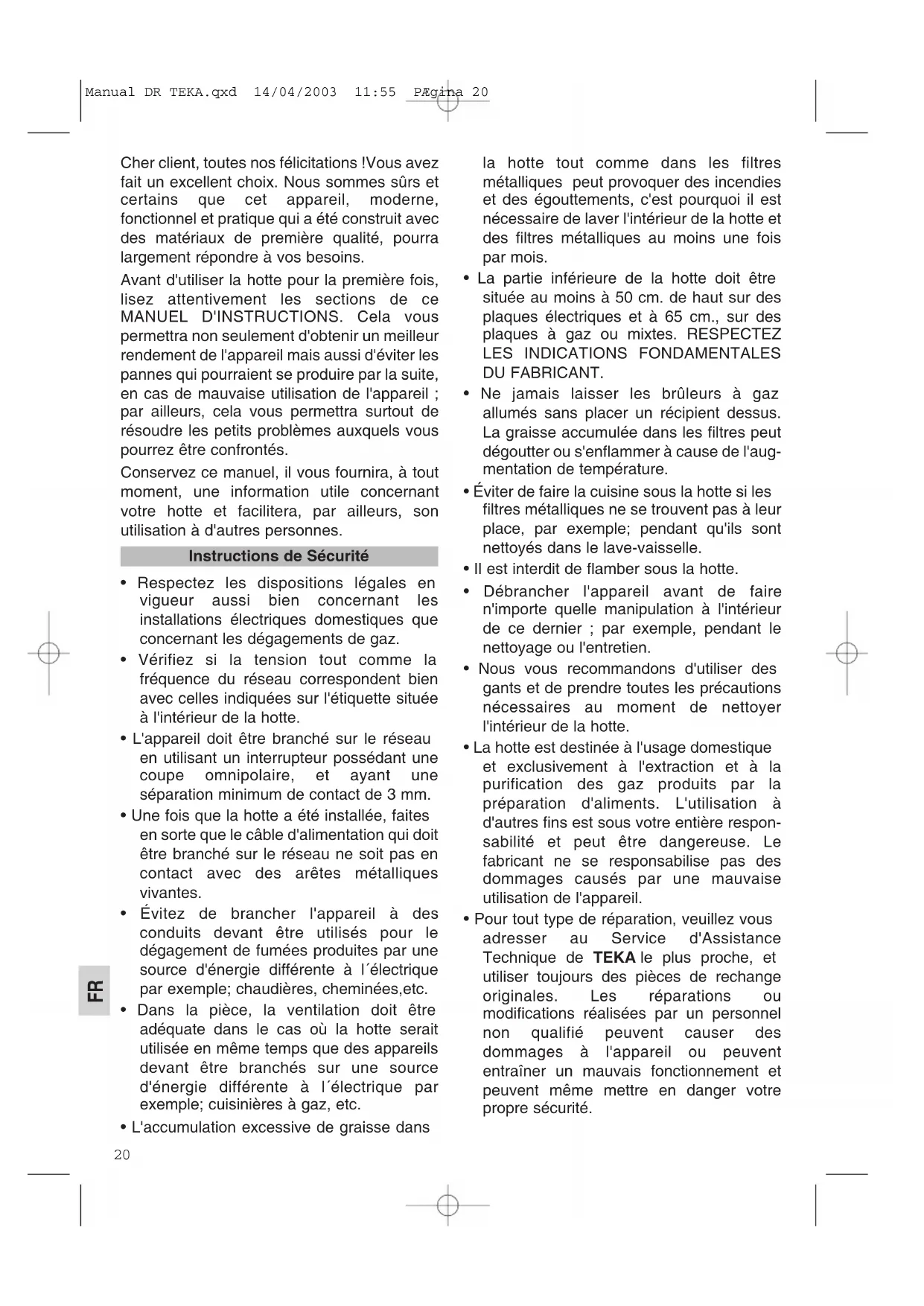

FR Cher client, toutes nos félicitations !Vous avez

fait un excellent choix. Nous sommes sûrs et

certains que cet appareil, moderne,

fonctionnel et pratique qui a été construit avec

des matériaux de première qualité, pourra

largement répondre à vos besoins.

Avant d'utiliser la hotte pour la première fois,

lisez attentivement les sections de ce

MANUEL D'INSTRUCTIONS. Cela vous

permettra non seulement d'obtenir un meilleur

rendement de l'appareil mais aussi d'éviter les

pannes qui pourraient se produire par la suite,

en cas de mauvaise utilisation de l'appareil ;

par ailleurs, cela vous permettra surtout de

résoudre les petits problèmes auxquels vous

pourrez être confrontés.

Conservez ce manuel, il vous fournira, à tout

moment, une information utile concernant

votre hotte et facilitera, par ailleurs, son

utilisation à d'autres personnes.

• Respectez les dispositions légales en

vigueur aussi bien concernant les

installations électriques domestiques que

concernant les dégagements de gaz.

• Vérifiez si la tension tout comme la

fréquence du réseau correspondent bien

avec celles indiquées sur l'étiquette située

à l'intérieur de la hotte.

• L'appareil doit être branché sur le réseau

en utilisant un interrupteur possédant une

coupe omnipolaire, et ayant une

séparation minimum de contact de 3 mm.

• Une fois que la hotte a été installée, faites

en sorte que le câble d'alimentation qui doit

être branché sur le réseau ne soit pas en

contact avec des arêtes métalliques

• Évitez de brancher l'appareil à des

conduits devant être utilisés pour le

dégagement de fumées produites par une

source d'énergie différente à l´électrique

par exemple; chaudières, cheminées,etc.

• Dans la pièce, la ventilation doit être

adéquate dans le cas où la hotte serait

utilisée en même temps que des appareils

devant être branchés sur une source

d'énergie différente à l´électrique par

exemple; cuisinières à gaz, etc.

• L'accumulation excessive de graisse dans

la hotte tout comme dans les filtres

métalliques peut provoquer des incendies

et des égouttements, c'est pourquoi il est

nécessaire de laver l'intérieur de la hotte et

des filtres métalliques au moins une fois

• La partie inférieure de la hotte doit être

située au moins à 50 cm. de haut sur des

plaques électriques et à 65 cm., sur des

plaques à gaz ou mixtes. RESPECTEZ LES INDICATIONS FONDAMENTALES DU FABRICANT.

• Ne jamais laisser les brûleurs à gaz

allumés sans placer un récipient dessus.

La graisse accumulée dans les filtres peut

dégoutter ou s'enflammer à cause de l'aug-

mentation de température.

• Éviter de faire la cuisine sous la hotte si les

filtres métalliques ne se trouvent pas à leur

place, par exemple; pendant qu'ils sont

nettoyés dans le lave-vaisselle.

• Il est interdit de flamber sous la hotte.

• Débrancher l'appareil avant de faire

n'importe quelle manipulation à l'intérieur

de ce dernier ; par exemple, pendant le

nettoyage ou l'entretien.

• Nous vous recommandons d'utiliser des

gants et de prendre toutes les précautions

nécessaires au moment de nettoyer

l'intérieur de la hotte.

• La hotte est destinée à l'usage domestique

et exclusivement à l'extraction et à la

purification des gaz produits par la

préparation d'aliments. L'utilisation à

d'autres fins est sous votre entière respon-

sabilité et peut être dangereuse. Le

fabricant ne se responsabilise pas des

dommages causés par une mauvaise

utilisation de l'appareil.

• Pour tout type de réparation, veuillez vous

adresser au Service d'Assistance

Technique de TEKA le plus proche, et

utiliser toujours des pièces de rechange

originales. Les réparations ou

modifications réalisées par un personnel

non qualifié peuvent causer des

dommages à l'appareil ou peuvent

entraîner un mauvais fonctionnement et

peuvent même mettre en danger votre

Instructions de Sécurité

Description de l'appareil 21

Programmation du temps d'aspiration 21

Nettoyage et Entretien 22

Si quelque chose ne marche pas 22

Dimensions et caractéristiques 23

Accessoires livrés 24

Filtres à charbon actif 24

A Commande électronique servant à

programmer, dotée de boutons

destinés à contrôler la vitesse, la

lumière ainsi que les indicateurs de

puissance en fonctionnement.

B Filtres métalliques.

C Lampes dotées de deux ampoules - 20

D, E Couvre-tuyaux, réglables en hauteur.

Afin d'obtenir une meilleure aspiration, nous

vous recommandons de mettre en marche la

hotte quelques minutes avant de faire la

cuisine pour que le flux d'air soit soutenu et

stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques

minutes après avoir fini de faire la cuisine

pour que les fumées tout comme les odeurs

soient entièrement évacuées à l'extérieur.

1.- Appuyez pendant plus de 2 secondes sur

n'importe quelle vitesse, la hotte restera

allumée pendant 10 minutes au niveau

sélectionné. Pour programmer une

durée différente de celle pré-établie (10

a).- Au cas où la hotte serait éteinte, appuyez

sur le bouton "Temporisateur".

b).- Sélectionnez le temps d'aspiration

souhaité en appuyant sur le bouton

correspondant (voir figure).

c).- Appuyez à nouveau sur le bouton

d).- Appuyez sur la vitesse souhaitée durant

plus de 2 secondes, la lumière

commencera à clignoter.

Description de l'appareil

Programmation du temps d'aspiration

Manual DR TEKA.qxd 14/04/2003 11:55 PÆgina 2122

FR Au moment de procéder au nettoyage et à

l'entretien, veuillez respecter les

instructions de Sécurité indiquées à la

• Si votre hotte est en acier inoxydable,

utilisez des produits de nettoyage

spécialisés pour ce type de matériau en

suivant les instructions du fabricant du

• Si votre hotte est peinte, utilisez de l'eau

tiède et du savon neutre. Éviter d'utiliser

des produits contenant des substances

corrosives, abrasives ou dissolvantes.

• N'utilisez, en aucun cas, des éponges

métalliques ni des produits abrasifs ou

• Séchez la hotte en utilisant un linge ne

contenant pas des pilosités.

Enlevez les filtres de leurs emplacements en

utilisant, à cet effet, des poignées spécifiques.

Les filtres métalliques peuvent être nettoyés

en les plongeant dans de l'eau chaude

contenant du détergent neutre jusqu'à ce que

la graisse disparaisse et ensuite en les rinçant

sous le jet de l'eau du robinet ou en utilisant

des produits spécifiques pour la graisse. De

même, ils peuvent être lavés dans un lave-

Dans ce cas, il est recommandé de le faire en

les plaçant verticalement pour éviter que des

restes de nourriture ne se déposent dessus.

Le fait de laver les filtres dans un lave-

vaisselle en utilisant des détergents agressifs

ou des brillants à métaux, peut détériorer la

surface métallique (en la noircissant) sans

pour autant que cela n'ait des répercussions

sur leur capacité de retention de graisses.

Une fois qu'ils sont propres, il faudra les

laisser sécher en plein air et ensuite les placer

Procédez de la façon suivante:

• Enlevez l'ampoule en la dévissant du culot

• Changez l'ampoule abîmée/ grillée. La

puissance maximum des ampoules est de

• Vissez l'ampoule dans le culot de lampe.

Changement des ampoules

Nettoyage des filtres métalliques

Nettoyage du corps de la hotte

Nettoyage et entretien

_________________________________________________________

Si quelque chose ne marche pas

Avant d'appeler le Service Technique, procédez aux vérifications suivantes:

ProblŁ me C ause Øventuelle Solution

La hotte ne m arche pas. Le c ble dalim entation de la hotte nest pas

branchØ sur le rØseau.

Il ny a pas de courant sur le rØseau.

B ranchez le c ble dalim entation sur le rØseau.

F aites en sorte que le courant arrive au rØseau.

La hotte naspire pas assez ou vibre. F iltre s sa tu rØ s de g raisse .

O bstruction dans le conduit dØchappem ent

R em placez ou nettoyez les filtres  charbon actif

et/ou m Øtalliques selon le cas.

E nlevez lobstruction.

Les lam pes nØclairent pas. Les am poules sont grillØes.

Les am poules sont dØserrØes.

R em placez les am poules.

S errez les am poules.

Manual DR TEKA.qxd 14/04/2003 11:55 PÆgina 2223

FR Dimensions Caractéristiques

La Société TEKA INDUSTRIAL S.A. se réserve le droit d'introduire dans ses

appareils les modifications qu'elle jugera opportunes sans pour autant modifier leurs

caractéristiques fondamentales.

Manual DR TEKA.qxd 14/04/2003 11:55 PÆgina 2324

2 Support pour couvre-tuyau.

6 Sabot de retenue (Ø8 x 40).

6 Vis à bois (Ø5 x 45).

4 Sabot de retenue (Ø6 x 30).

4 Vis à bois (Ø4 x 30).

Faites tout pour respecter les Instructions

de Sécurité indiquées à la page 20 au

moment d'installer la hotte.

Pour obtenir un meilleur rendement, la

conduite située à l'extérieur ne devra pas

dépasser les QUATRE MÈTRES et ne devra

pas non plus avoir plus de deux angles de 90º.

Par contre, elle devra avoir au moins Ø120 de

1) En utilisant le guide ci-joint, tracez et

perforez dans le mur les points pour fixer les

sabots de retenue (P) (Ø8 x 40) et (J) (Ø6 x

2) Vissez les supports (O) au mur à l'aide des

vis à bois (Q) (Ø5 X 45) et le support (H) à

l'aide des vis à bois (I) (Ø4 X 30), comme cela

est indiqué sur la figure 1.

3) Vissez le support (O) sur le corps de la hotte

à l'aide des vis (L) (M4 x 12).

4) Tracez le placement des sabots (R) (Ø8 x

40), à l'intérieur de la hotte.

5) Décrochez la hotte.

6) Perforez le mur et accrocher les sabots (R)

7) Accrochez la hotte, serrez les vis (M) (M4 x

12) au moyen des rondelles (A3) (Ø6.4 x Ø12)

et à l'aide des vis à bois (S) (Ø5 x 45) au

moyen des rondelles (T) (Ø6.4 x Ø18).

8) Montez les couvre-tuyaux. En fixant la partie

inférieure sur le support (H) comme cela est

indiqué sur le croquis de la figure 1. Élevez le

couvre-tuyau supérieur jusqu'à l'endroit

souhaité et marquez son contour sur le mur.

Enlevez les couvre-tuyaux.

9) Placez les agrafes (F) dans le support (C).

10) Centrez le support (C) sur le contour

marqué; tracez et perforez les points de

fixation des sabots (E) (Ø6 x 30). Fixez le

support (C) avec des vis à bois (D) (Ø4 x 30).

11) Placez la pièce (A) si le tuyau intérieur (non

livré) est Ø150 ou (A) + (B) s'il est Ø120.

12) Fixez le tuyau intérieur avec un collier (non

livré) à (A) ou (B) selon le cas.

13) Une fois que vous avez placé le tuyau

intérieur, placez le couvre-tuyau inférieur sur la

hotte et fixez le couvre-tuyau supérieur avec

des vis (G) (Ø3.9 x 13).

Dans le cas où il serait impossible d'évacuer le

gaz à l'extérieur, la hotte peut être placée pour

purifier l'air en le faisant passer à nouveau

dans les filtres à charbon actif.

Les filtres à charbon actif peuvent durer entre

trois et six mois, selon la façon dont ils sont

utilisés par tout un chacun. Ces filtres ne sont

pas lavables et ne peuvent pas être regénérés

non plus. Une fois qu'ils sont âbimés, il faut les

FILTRES TYPE 1 - Fig. 2 (Page 25)

1) Placez les filtres dans la section latérale

d'aspiration du moteur en faisant correspondre

les orifices des filtres (A) avec les pivots (B) de

la carcasse du moteur. Tournez dans le sens

qui est indiqué sur la figure.

2) Enlevez les couvre-tuyaux (E). Placez le

diffuseur (C) dans la zone d'évacuation d'air du

moteur. Replacez les couvre-tuyaux (E).

FILTRES TYPE 2 - Fig. 3 (Page 25)

1) Placez les écrous-support (F) dans le corps

2) Fixez les supports (B) avec des vis (E) (M4

x 12) sur les écrous (F).

3) Montez les filtres à charbon (A) en

introduisant les ancrages dans les fentes des

4) Enlevez les couvre-tuyaux (H). Placez le

diffuseur (C) dans la zone d'évacuation d'air du

moteur. Replacez les couvre-tuyaux (H).

Filtres à charbon actif (Facultatif)
