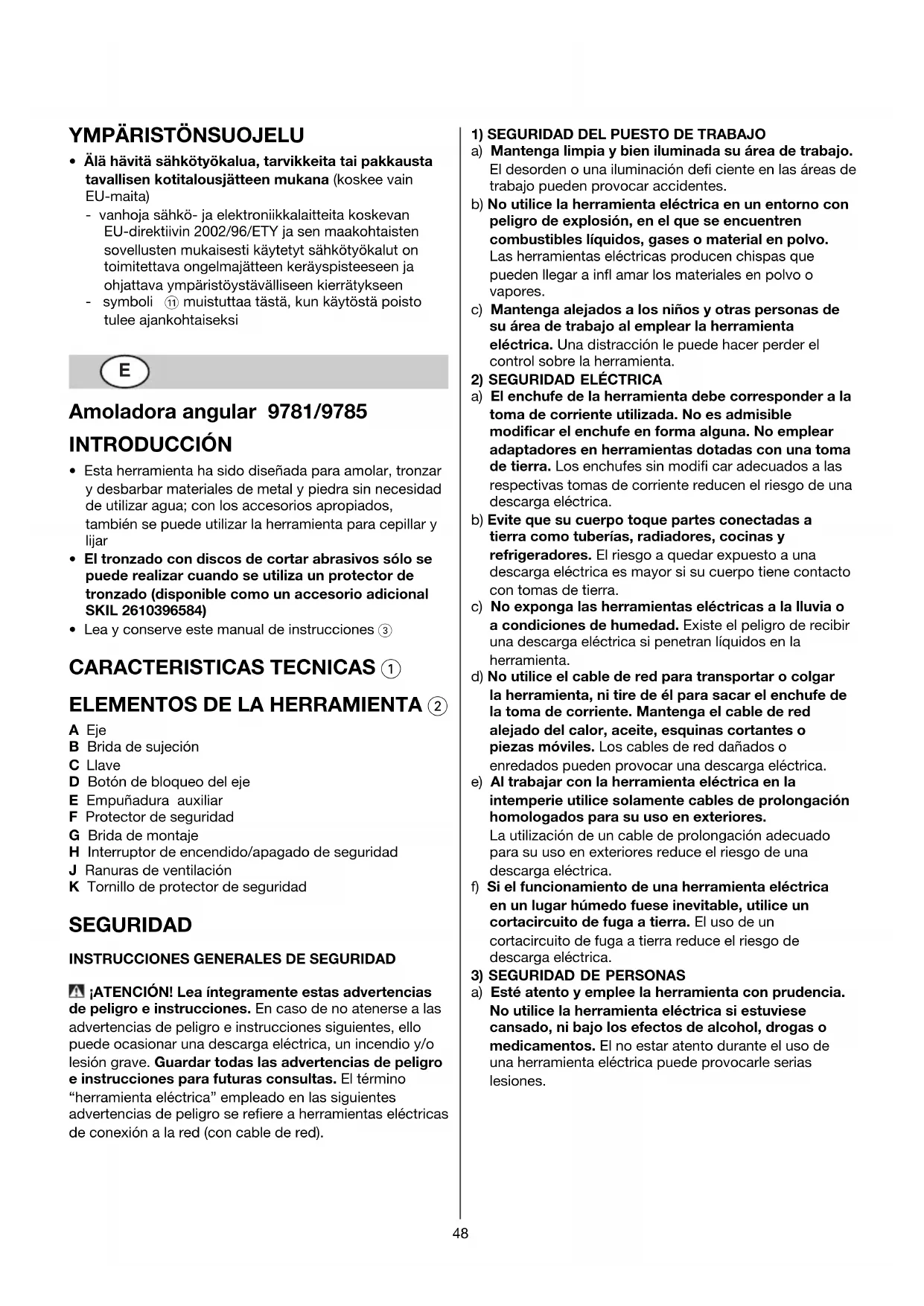

MANUAL DE USUARIO 9781 MA SKIL
• Esta herramienta ha sido diseñada para amolar, tronzar
y desbarbar materiales de metal y piedra sin necesidad
de utilizar agua; con los accesorios apropiados,
también se puede utilizar la herramienta para cepillar y
• El tronzado con discos de cortar abrasivos sólo se
puede realizar cuando se utiliza un protector de
tronzado (disponible como un accesorio adicional
• Lea y conserve este manual de instrucciones 3
CARACTERISTICAS TECNICAS 1
ELEMENTOS DE LA HERRAMIENTA 2
D Botón de bloqueo del eje
E Empuñadura auxiliar
F Protector de seguridad
H Interruptor de encendido/apagado de seguridad
J Ranuras de ventilación
K Tornillo de protector de seguridad
SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD
¡ATENCIÓN! Lea íntegramente estas advertencias
de peligro e instrucciones. En caso de no atenerse a las
advertencias de peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctrica, un incendio y/o
lesión grave. Guardar todas las advertencias de peligro
e instrucciones para futuras consultas. El término
“herramienta eléctrica” empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red).
1) SEGURIDAD DEL PUESTO DE TRABAJO
a) Mantenga limpia y bien iluminada su área de trabajo.
El desorden o una iluminación defi ciente en las áreas de
trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren
combustibles líquidos, gases o material en polvo.
Las herramientas eléctricas producen chispas que
pueden llegar a infl amar los materiales en polvo o
c) Mantenga alejados a los niños y otras personas de
su área de trabajo al emplear la herramienta
eléctrica. Una distracción le puede hacer perder el
control sobre la herramienta.
2) SEGURIDAD ELÉCTRICA
a) El enchufe de la herramienta debe corresponder a la
toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas dotadas con una toma
de tierra. Los enchufes sin modifi car adecuados a las
respectivas tomas de corriente reducen el riesgo de una
b) Evite que su cuerpo toque partes conectadas a
tierra como tuberías, radiadores, cocinas y
refrigeradores. El riesgo a quedar expuesto a una
descarga eléctrica es mayor si su cuerpo tiene contacto
con tomas de tierra.
c) No exponga las herramientas eléctricas a la lluvia o
a condiciones de humedad. Existe el peligro de recibir
una descarga eléctrica si penetran líquidos en la
d) No utilice el cable de red para transportar o colgar
la herramienta, ni tire de él para sacar el enchufe de
la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o
piezas móviles. Los cables de red dañados o
enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica en la
intemperie utilice solamente cables de prolongación
homologados para su uso en exteriores.
La utilización de un cable de prolongación adecuado
para su uso en exteriores reduce el riesgo de una
f) Si el funcionamiento de una herramienta eléctrica
en un lugar húmedo fuese inevitable, utilice un
cortacircuito de fuga a tierra. El uso de un
cortacircuito de fuga a tierra reduce el riesgo de
3) SEGURIDAD DE PERSONAS
a) Esté atento y emplee la herramienta con prudencia.
No utilice la herramienta eléctrica si estuviese
cansado, ni bajo los efectos de alcohol, drogas o
medicamentos. El no estar atento durante el uso de
una herramienta eléctrica puede provocarle serias
b) Utilice un equipo de protección personal y en todo
caso unas gafas de protección. El riesgo a lesionarse
se reduce considerablemente si, dependiendo del tipo y
la aplicación de la herramienta eléctrica empleada, se
utiliza un equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad con suela
antideslizante, casco, o protectores auditivos.
c) Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada
antes de conectarla a la toma de corriente, al
recogerla, y al transportarla. Si transporta la
herramienta eléctrica sujetándola por el interruptor de
conexión/desconexión, o si introduce el enchufe en la
toma de corriente con la herramienta eléctrica
conectada, ello puede dar lugar a un accidente.
d) Retire las herramientas de ajuste o llaves fijas antes
de conectar la herramienta eléctrica. Una
herramienta o llave colocada en una pieza rotativa
puede producir lesiones graves al accionar la
herramienta eléctrica.
e) Sea precavido. Trabaje sobre una base firme y
mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en
caso de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo adecuada.
No utilice vestimenta amplia ni joyas. Mantenga su
pelo, vestimenta y guantes alejados de las piezas
móviles. La vestimenta suelta, las joyas y el pelo largo
se pueden enganchar con las piezas en movimiento.
g) Siempre que sea posible utilizar equipos de
aspiración o captación de polvo, asegúrese que
éstos estén montados y que sean utilizados
correctamente. El empleo de estos equipos reduce los
riesgos derivados del polvo.
4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS
a) No sobrecargue la herramienta. Use la herramienta
prevista para el trabajo a realizar. Con la herramienta
adecuada podrá trabajar mejor y con mayor seguridad
dentro del margen de potencia indicado.
b) No utilice herramientas con un interruptor
defectuoso. Las herramientas que no se puedan
conectar o desconectar son peligrosas y deben
c) Saque el enchufe de la red antes de realizar un
ajuste en la herramienta, cambiar de accesorio o al
guardar la herramienta. Esta medida preventiva
reduce el riesgo de conectar accidentalmente la
d) Guarde las herramientas fuera del alcance de los
niños y de las personas que no estén familiarizadas
con su uso. Las herramientas utilizadas por personas
inexpertas son peligrosas.
e) Cuide sus herramientas con esmero. Controle si
funcionan correctamente, sin atascarse, las partes
móviles de la herramienta, y si existen partes rotas o
deterioradas que pudieran afectar al funcionamiento
de la herramienta. Si la herramienta eléctrica
estuviese defectuosa haga repararla antes de volver
a utilizarla. Muchos de los accidentes se deben a
herramientas con un mantenimiento defi ciente.
f) Mantenga los útiles limpios y afilados. Los útiles
mantenidos correctamente se dejan guiar y controlar
g) Utilice herramientas eléctricas, accesorios, útiles,
etc. de acuerdo con estas instrucciones, teniendo
en cuenta las condiciones de trabajo y la tarea a
realizar. El uso de herramientas eléctricas para trabajos
diferentes de aquellos para los que han sido
concebidas puede resultar peligroso.
a) Únicamente haga reparar su herramienta eléctrica
por un profesional, empleando exclusivamente
piezas de repuesto originales. Solamente así se
mantiene la seguridad de la herramienta eléctrica.
INSTRUCCIONES DE SEGURIDAD PARA AMOLADORAS ANGULARES
1) INSTRUCCIONES DE SEGURIDAD PARA TODOS LOS TRABAJOS
a) Esta herramienta eléctrica ha sido concebida para
amolar, lijar, trabajar con cepillos de alambre, pulir y
tronzar. Observe todas las advertencias de peligro,
instrucciones, ilustraciones y especificaciones
técnicas que se suministran con la herramienta
eléctrica. En caso de no atenerse a las instrucciones
siguientes, ello puede provocar una electrocución,
incendio y/o lesiones serias.
b) No emplee accesorios diferentes de aquellos que el
fabricante haya previsto o recomendado
especialmente para esta herramienta eléctrica.
El mero hecho de que sea acoplable un accesorio a su
herramienta eléctrica no implica que su utilización
c) Las revoluciones admisibles del útil deberán ser
como mínimo iguales a las revoluciones máximas
indicadas en la herramienta eléctrica.
Aquellos accesorios que giren a unas revoluciones
mayores a las admisibles pueden llegar a romperse.
d) El diámetro exterior y el grosor del útil deberán
corresponder con las medidas indicadas para su
herramienta eléctrica. Los útiles de dimensiones
incorrectas no pueden protegerse ni controlarse con
sufi ciente seguridad.
e) Los orificios de los discos amoladores, bridas,
platos lijadores u otros útiles deberán alojar
exactamente sobre el husillo de su herramienta
eléctrica. Los útiles que no ajusten correctamente
sobre el husillo de la herramienta eléctrica, al girar
descentrados, generan unas vibraciones excesivas y
pueden hacerle perder el control sobre el aparato.50
f) No use útiles dañados. Antes de cada uso
inspeccione el estado de los útiles con el fin de
detectar, p. ej. , si están desportillados o fisurados
los útiles de amolar, si está agrietado o muy
desgastado el plato lijador, o si las púas de los
cepillos de alambre están flojas o rotas. Si se le cae
la herramienta eléctrica o el útil, inspeccione si han
sufrido algún daño o monte otro útil en correctas
condiciones. Una vez controlado y montado el útil
sitúese Vd. y las personas circundantes fuera del
plano de rotación del útil y deje funcionar la
herramienta eléctrica en vacío, a las revoluciones
máximas, durante un minuto. Por lo regular, aquellos
útiles que estén dañados suelen romperse al realizar
g) Utilice un equipo de protección personal 4.
Dependiendo del trabajo a realizar use una careta,
una protección para los ojos, o unas gafas de
protección. Dependiendo del trabajo a realizar,
emplee una mascarilla antipolvo, protectores
auditivos, guantes de protección o un mandil
especial adecuado para protegerle de los pequeños
fragmentos que pudieran salir proyectados.
Las gafas de protección deberán ser indicadas para
protegerle de los fragmentos que pudieran salir
despedidos al trabajar. La mascarilla antipolvo o
respiratoria deberá ser apta para fi ltrar las partículas
producidas al trabajar. La exposición prolongada al
ruido puede provocarle sordera.
h) Cuide que las personas en las inmediaciones se
mantengan a suficiente distancia de la zona de
trabajo. Toda persona que acceda a la zona de
trabajo deberá utilizar un equipo de protección
personal. Podrían ser lesionadas, incluso fuera del área
de trabajo inmediato, al salir proyectados fragmentos
de la pieza de trabajo o del útil.
i) Únicamente sujete el aparato por las empuñaduras
aisladas al realizar trabajos en los que el útil pueda
tocar conductores eléctricos ocultos o el propio
cable del aparato. El contacto con conductores
portadores de tensión puede hacer que las partes
metálicas del aparato le provoquen una descarga
j) Mantenga el cable de red alejado del útil en
funcionamiento. En caso de que Vd. pierda el control
sobre la herramienta eléctrica puede llegar a cortarse o
enredarse el cable de red con el útil y lesionarle su
k) Jamás deposite la herramienta eléctrica antes de
que el útil se haya detenido por completo. El útil en
funcionamiento puede llegar a tocar la base de apoyo y
hacerle perder el control sobre la herramienta eléctrica.
l) No deje funcionar la herramienta eléctrica mientras
la transporta. El útil en funcionamiento podría
lesionarle al engancharse accidentalmente con su
m) Limpie periódicamente las rejillas de refrigeración
de su herramienta eléctrica. El ventilador del motor
aspira polvo hacia el interior de la carcasa, y en caso de
una acumulación fuerte de polvo metálico ello le puede
provocar una descarga eléctrica.
n) No utilice la herramienta eléctrica cerca de
materiales combustibles. Las chispas producidas al
trabajar pueden llegar a incendiar estos materiales.
o) No emplee útiles que requieran ser refrigerados con
líquidos. La aplicación de agua u otros refrigerantes
líquidos puede comportar una descarga eléctrica.
2) CAUSAS DEL RECHAZO Y ADVERTENCIAS AL RESPECTO
• El rechazo es un reacción brusca que se produce al
atascarse o engancharse el útil, como un disco de
amolar, plato lijador, cepillo de alambre, etc.
Al atascarse o engancharse el útil en funcionamiento,
éste es frenado bruscamente. Ello puede hacerle perder
el control sobre la herramienta eléctrica y hacer que
ésta salga impulsada en dirección opuesta al sentido de
giro que tenía el útil.
• En el caso de que, p. ej., un disco amolador se atasque
o bloquee en la pieza de trabajo, puede suceder que el
canto del útil que penetra en el material se enganche,
provocando la rotura del útil o el rechazo del aparato.
Según el sentido de giro y la posición del útil en el
momento de bloquearse puede que éste resulte
despedido hacia, o en sentido opuesto al usuario.
En estos casos puede suceder que el útil incluso llegue
• El rechazo es ocasionado por la aplicación o manejo
incorrecto de la herramienta eléctrica. Es posible
evitarlo ateniéndose a las medidas preventivas que a
continuación se detallan.
a) Sujete con firmeza la herramienta eléctrica y
mantenga su cuerpo y brazos en una posición
propicia para resistir las fuerzas de reacción.
Si forma parte del aparato, utilice siempre la
empuñadura adicional para poder soportar mejor
las fuerzas derivadas del rechazo y los pares de
reacción en la puesta en marcha. El usuario puede
controlar la fuerza de rechazo y de reacción si toma
unas medidas preventivas oportunas.
b) Jamás aproxime su mano al útil en funcionamiento.
En caso de un rechazo el útil podría lesionarle la mano.
c) No se sitúe dentro del área hacia el que se movería
la herramienta eléctrica al ser rechazada. Al resultar
rechazada la herramienta eléctrica saldrá despedida
desde el punto de bloqueo en dirección opuesta al
sentido de giro del útil.
d) Tenga especial precaución al trabajar esquinas,
cantos afilados, etc. Evite que el útil de amolar
rebote contra la pieza de trabajo o que se atasque.
En las esquinas, cantos afi lados, o al rebotar, el útil en
funcionamiento tiende a atascarse. Ello puede hacerle
perder el control o causar un rechazo del útil.51
e) No utilice hojas de sierra para madera ni otros útiles
dentados. Estos útiles son propensos al rechazo y
pueden hacerle perder el control sobre la herramienta
3) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA OPERACIONES DE AMOLADO Y TRONZADO
a) Siempre emplee la caperuza protectora prevista
para el útil que va a usar. La caperuza protectora
deberá montarse firmemente en la herramienta
eléctrica cuidando que quede orientada ofreciendo
una seguridad máxima, o sea, cubriendo al máximo
la parte del útil a la que queda expuesta el usuario.
La misión de la caperuza protectora es proteger al
usuario de los fragmentos que puedan desprenderse
del útil y del contacto accidental con éste.
b) Use exclusivamente útiles homologados para su
herramienta eléctrica en combinación con la
caperuza protectora prevista. Los útiles que no fueron
diseñados para esta herramienta eléctrica pueden
quedar insufi cientemente protegidos y suponen un
c) Solamente emplee el útil para aquellos trabajos para
los que fue concebido. Por ejemplo, no emplee las
caras de los discos tronzadores para amolar. En los
útiles de tronzar el arranque de material se lleva a cabo
con los bordes del disco. Si estos útiles son sometidos
a un esfuerzo lateral ello puede provocar su rotura.
d) Siempre use para el útil seleccionado una brida en
perfecto estado con las dimensiones y forma
correctas. Una brida adecuada soporta
convenientemente el útil reduciendo así el peligro de
rotura. Las bridas para discos tronzadores pueden ser
diferentes de aquellas para los discos de amolar.
e) No intente aprovechar los discos amoladores de
otras herramientas eléctricas más grandes aunque
cuyo diámetro exterior se haya reducido
suficientemente por el desgaste. Los discos
amoladores destinados para herramientas eléctricas
grandes no son aptos para soportar las velocidades
periféricas más altas a las que trabajan las herramientas
eléctricas más pequeñas y pueden llegar a romperse.
4) INSTRUCCIONES DE SEGURIDAD ADICIONALES ESPECÍFICAS PARA EL TRONZADO
a) Evite que se bloquee el disco tronzador y una
presión de aplicación excesiva. No intente realizar
cortes demasiado profundos. Al solicitar en exceso el
disco tronzador éste es más propenso a ladearse,
bloquearse, a ser rechazado o a romperse.
b) No se coloque delante o detrás del disco tronzador
en funcionamiento, alineado con la trayectoria del
corte. Mientras que al cortar, el disco tronzador es
guiado en sentido opuesto a su cuerpo, en caso de un
rechazo el disco tronzador y la herramienta eléctrica
son impulsados directamente contra Vd.
c) Si el disco tronzador se bloquea, o si tuviese que
interrumpir su trabajo, desconecte la herramienta
eléctrica y manténgala en esa posición, sin moverla,
hasta que el disco tronzador se haya detenido por
completo. Jamás intente sacar el disco tronzador en
marcha de la ranura de corte, ya que ello podría
provocar un rechazo. Investigue y subsane la causa
d) No intente proseguir el corte con el disco tronzador
insertado en la ranura de corte. Una vez fuera,
conecte la herramienta eléctrica y espere a que el
disco tronzador haya alcanzado las revoluciones
máximas y aproxímelo entonces con cautela a la
ranura de corte. En caso contrario el disco tronzador
podría bloquearse, salirse de la ranura de corte, o
e) Soporte las planchas u otras piezas de trabajo
grandes para reducir el riesgo de bloqueo o rechazo
del disco tronzador. Las piezas de trabajo extensas
tienden a combarse por su propio peso. La pieza de
trabajo deberá apoyarse desde abajo a ambos lados
tanto cerca de la línea de corte como a sus extremos.
f) Proceda con especial cautela al realizar recortes
“por inmersión” en paredes o superficies similares.
El disco tronzador puede ser rechazado al tocar
tuberías de gas o agua, conductores eléctricos, u otros
5) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA TRABAJOS CON HOJAS LIJADORAS
a) No use hojas lijadoras más grandes que el soporte,
ateniéndose para ello a las dimensiones que el
fabricante recomienda. Las hojas lijadoras de un
diámetro mayor que el plato lijador pueden provocar un
accidente, fi surarse, o provocar un rechazo.
6) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA PULIDO
a) Evite partes sueltas en la caperuza para pulir,
especialmente el cordón de sujeción. Recoja o corte
los cabos del cordón de sujeción. Los cabos del
cordón pueden engancharse con sus dedos o en la
7) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS PARA EL TRABAJO CON CEPILLOS DE ALAMBRE
a) Considere que las púas de los cepillos de alambre
pueden desprenderse también durante un uso
normal. No fuerce las púas ejerciendo una fuerza de
aplicación excesiva. Las púas desprendidas pueden
traspasar muy fácilmente tela delgada y/o la piel.
b) En caso de recomendarse el uso de una caperuza
protectora, evite que el cepillo de alambre alcance a
rozar contra la caperuza protectora. Los cepillos de
plato y de vaso pueden aumentar su diámetro por
efecto de la presión de aplicación y de la fuerza
• Utilice esta herramienta sólo para amolar/tronzar en
• Utilice únicamente las bridas que se entregan con esta
• Esta herramienta no debe utilizarse por personas
• Desenchufar siempre la herramienta antes de
realizar cualquier ajuste o cambiar algún accesorio
• SKIL únicamente puede garantizar un funcionamiento
correcto de la herramienta, cuando se utilicen los
accesorios adecuados que podrá obtener de su
• Cuando monte/utilice accesorios distintos de la marca
SKIL, respete las instrucciones del fabricante
• Nunca utilice reductores o adaptadores para ajustar
agujeros más grandes que los discos de amolar/tronzar
• Nunca utilice accesorios con un agujero “ciego”
roscado inferior a M14 x 21 mm
• Conecte la herramienta mediante un interruptor (FI) a
una corriente de disparo de 30 mA como máximo
ANTES DE UTILIZAR LA HERRAMIENTA
• Antes de utilizar la herramienta por primera vez, es
recomendable saber cierta información práctica
• Utilice aparatos de detección adecuados para
localizar posibles conductores o tuberías ocultas, o
consulte a su compañía abastecedora (el contacto
con conductores eléctricos puede provocar una
descarga eléctrica e incluso un incendio; al dañar una
tubería de gas puede producirse una explosión; la
perforación de una tubería de agua pueden causar
daños materiales o una descarga eléctrica)
• No trabaje materiales que contengan amianto (el
amianto es cancerígeno)
• El polvo del material, como por ejemplo la pintura que
contiene plomo, algunas especies de madera, minerales
y metal podrían ser dañinos (el contacto o inhalación
del polvo podría producir reacciones alérgicas y/o
transtornos respiratorios al operador u otras personas
cerca); utilice una máscara contra el polvo y trabaje
con un dispositivo de extracción de polvo cuando lo
• Ciertos tipos de polvo están catalogados como
cancerígenos (por ejemplo el polvo de roble y de haya)
especialmente junto con aditivos para el
acondicionamiento de la madera; utilice una máscara
y trabaje con un dispositivo de extracción de polvo
• Siga la normativa nacional en cuanto a extracción de
polvo, en función de los materiales que vayan a ser
• Tenga cuidado cuando tronze sotobosque,
especialmente en muros de soporte (las aberturas de
los muros de soporte están sujetas a regulaciones
específi cas de cada país; estas regulaciones deben
respetarse bajo cualquier circunstancia)
• Si la pieza sobre la que está trabajando se moviera,
• No sujete la herramienta a un banco
• Utilice cables de extensión seguros y completamente
desenrollados con una capacidad de 16 amperios
DURANTE EL USO DE LA HERRAMIENTA
• Los picos de intensidad durante la conmutación causan
un descenso transitorio de la tensión; si las condiciones
en la red fuesen desfavorables, ello puede llegar a
afectar a otros aparatos (con impedancias de red
inferiores a 0,104 + j0,065 ohmios es muy improbable
que se produzcan perturbaciones); si usted necesita
alguna aclaración, contacte con su proveedor de
• Si mientras trabaja, el cable sufre algún desperfecto o
corte, no lo toque; desconecte inmediatamente el
enchufe; nunca utilice la herramienta con un cable
• En el caso de que se produjera un mal funcionamiento
eléctrico o mecánico, apague inmediatamente la
herramienta y desconecte el enchufe
• En caso de producirse un corte de corriente o cuando
el enchufe se desconecta accidentalmente, suelte el
interruptor H 2 con el fi n de prevenir que se vuelva a
poner en marcha de manera descontrolada
DESPUÉS DE UTILIZAR LA HERRAMIENTA
• Después de apagar la herramienta, nunca detenga la
rotación del accesorio ejerciendo una fuerza lateral
• Montaje de accesorios 2
! desenchufar la herramienta
- limpie el eje A y todas las piezas que vaya a montar
- apriete la brida de sujeción B con la llave C mientras
aprieta el botón de bloqueo del eje D
! sólo pulse el botón de bloqueo del eje D cuando
el eje A esté inmóvil
- para desmontar los accesorios, proceda de modo
! las muelas de amolar/tronzar se calientan en
exceso durante su uso; no las toque hasta que se
! monte siempre una almohadilla de apoyo cuando
utilice accesorios de lijado
! nunca utilice un disco de amolar/tronzar sin la
etiqueta, que se encuentra pegada sobre el disco
• Montaje de la empuñadura auxiliar E 5
! desenchufar la herramienta
• Desmontaje/montage/regulación del protector de
! desenchufar la herramienta
- abra el protector de seguridad F afl ojando el
- coloque el protector de seguridad F en la abrazadera
del cabezal de la herramienta y gírelo hasta la
posición requerida (según el trabajo que vaya a llevar
! asegúrese de que la parte cerrada del protector
de seguridad siempre está orientada hacia el
- sujete el protector de seguridad F apretando el
• Antes de utilizar la herramienta
- asegúrese de que el accesorio esté correctamente
montado y fi rmemente apretado
- compruebe que el accesorio se mueve libremente al
- pruebe la herramienta al dejarla funcionar en una
posicíon segura durante al menos 30 segundos a la
máxima velocidad en vacío
- deténgala inmediatamente en caso de vibraciones
considerables u otros defectos, y examine la
herramienta para determinar su posible causa
• Interruptor de encendido/apagado de seguridad H 7
- ponga en marcha la herramienta 7a
! tenga cuidado con la reacción súbita de la
herramienta, al conectarla
! antes de trabajar sobre una pieza, la herramienta
debera alcanzar su velocidad máxima
- desconecte la herramienta 7b
! antes de desactivar la herramienta, debe retirarla
de la pieza de trabajo
! después de haber apagado la herramienta el
accesorio continuará girando durante un corte
• Arranque suave electronico (9785)
Asegura el alcance de la velocidad máxima suavemente
sin la reacción súbita de la herramienta al conectarla
- mueva la herramienta hacia delante y atrás
ejerciendo una presión moderada
! nunca utilice una muela tronzadora para amolar
- no incline la herramienta al tronzar
- mueva siempre la herramienta en la dirección de la
fl echa situada sobre el cabezal de la herramienta
para prevenir que empuje la herramienta fuera del
corte de una forma descontrolada
- no presione la herramienta; deje que la velocidad de
la muela tronzadora haga el trabajo
- la velocidad de trabajo de la muela tronzadora
depende del material que esté cortando
- no frene las muelas tronzadoras ejerciendo presión
• Sujección y manejo de la herramienta
! durante el trabajo, sujete siempre la herramienta
por la(s) zona(s) de empuñadura de color gris 0
- sujete siempre fi rmemente la herramienta con ambas
manos para tener el control todo el tiempo
- adopte una postura segura
- preste atención a la dirección de rotación; sostenga
siempre la herramienta de modo que las chispas y el
polvo procedentes de la herramienta salten lejos del
- mantenga las ranuras de ventilación J 2
• Nivel de vibración
El nivel de emisión de vibraciones indicado en la parte
posterior de este manual de instrucciones (mediante un
asterisco) ha sido medido según una prueba estándar
proporcionada en EN 60745; puede utilizarse para
comparar una herramienta con otra y como valoración
preliminar de la exposición a las vibraciones al utilizar la
herramienta con las aplicaciones mencionadas
- al utilizarla para distintas aplicaciones o con
accesorios diferentes o con un mantenimiento
defi ciente, podría aumentar de forma notable el nivel
- en las ocasiones en que se apaga la herramienta o
cuando está funcionando pero no está realizando
ningún trabajo, se podría reducir el nivel de
exposición de forma importante
! protéjase contra los efectos de la vibración
realizando el mantenimiento de la herramienta y
sus accesorios, manteniendo sus manos
calientes y organizando sus patrones de trabajo.
MANTENIMIENTO / SERVICIO
• Mantenga limpio el cable eléctrico y la herramienta
(sobre todo las ranuras de ventilación)
! no intentar limpiar insertando objetos
puntiagudos a travès de las ranuras de
! desenchufar la herramienta antes de limpiar
• Si a pesar de los esmerados procesos de fabricación y
control, la herramienta llegase a averiarse, la reparación
deberá encargarse a un servicio técnico autorizado para
herramientas eléctricas SKIL
- envíe la herramienta sin desmontar junto con una
prueba de su compra a su distribuidor o a la estación
de servicio más cercana de SKIL (los nombres así
como el despiece de piezas de la herramienta fi guran
en www.skileurope.com)
• No deseche las herramientas eléctricas, los
accesorios y embalajes junto con los residuos
domésticos (sólo para países de la Unión Europea)
- de conformidad con la Directiva Europea 2002/96/CE
sobre residuos de aparatos eléctricos y electrónicos
y su aplicación de acuerdo con la legislación
nacional, las herramientas eléctricas cuya vida útil
haya llegado a su fi n se deberán recoger por
separado y trasladar a una planta de reciclaje que
cumpla con las exigencias ecológicas
- símbolo ! llamará su atención en caso de necesidad
SKIL opcional 2610396584)
ferramentas eléctricas operadas com corrente de rede
junto com ferramentas eléctricas ligadas à terra.
Fichas sem modifi cações e tomadas adequadas
reduzem o risco de choques eléctricos.
superfícies ligadas à terra, como por exemplo tubos,
de choques eléctricos, caso o corpo for ligado à terra.
c) A ferramenta eléctrica não deve ser exposta à chuva
nem humidade. A penetração de água na ferramenta
eléctrica aumenta o risco de choques eléctricos.
torcidos aumentam o risco de choques eléctricos.
use um cabo de extensão apropriado para áreas
externas reduz o risco de choques eléctricos.
reduz o risco de um choque eléctrico.
eléctrica esteja desligada, antes de conectá la à
ferramenta eléctrica. Esta medida de segurança evita
tenham lido estas instruções. Ferramentas eléctricas
limpas. Ferramentas de cortes devidamente tratadas,
fabricante para esta ferramenta eléctrica.
permitir que a ferramenta eléctrica funcione durante
especial, que mantenha afastadas pequenas
partículas de amoladura e de material. Os olhos
devem ser protegidos contra partículas a voar,
produzidas durante as diversas aplicações. A máscara
j) Manter o cabo de rede afastado de ferramentas de
k) Jamais depositar a ferramenta eléctrica, antes que a
provocar um choque eléctrico.
a) Segurar firmemente a ferramenta eléctrica e
controlo sobre a ferramenta eléctrica.57
3) INDICAÇÕES ESPECIAIS DE AVISO PARA LIXAR E SEPARAR POR RECTIFICAÇÃO
a) Sempre utilizar a capa de protecção, prevista para o
tipo de corpos abrasivos utilizado. A capa de
contra-golpe a ferramenta eléctrica, junto com o disco
ferramentas eléctricas SKIL
sobre ferramentas eléctricas e electrónicas usadas e
4) SVĚDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ
opţional SKIL 2610396584)
schimbare de accesoriu
Tekninen tiedosto kohdasta: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad
con las normas o documentos normalizados siguientes: EN 60 745, EN 55 014, de acuerdo con las regulaciones 2006/95/CE,
2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).
RUIDOS/VIBRACIONES Medido según EN 60 745 el nivel de la presión acústica de esta herramienta se eleva a 96 dB(A) y el nivel
de la potencia acústica 107 dB(A) (desviación estándar: 3 dB), y la vibración a ✱ m/s
(método brazo-mano).
Durante la amoladura Durante el pulido Durante el lijado Incertidumbre (K)
! Otras aplicaciones (tales como tronzar o trabajar con cepillos de alambre) pueden tener
diferentes valores de vibración
Durante o rebarbe Durante o polimento Durante a lixagem Incerteza (K)
