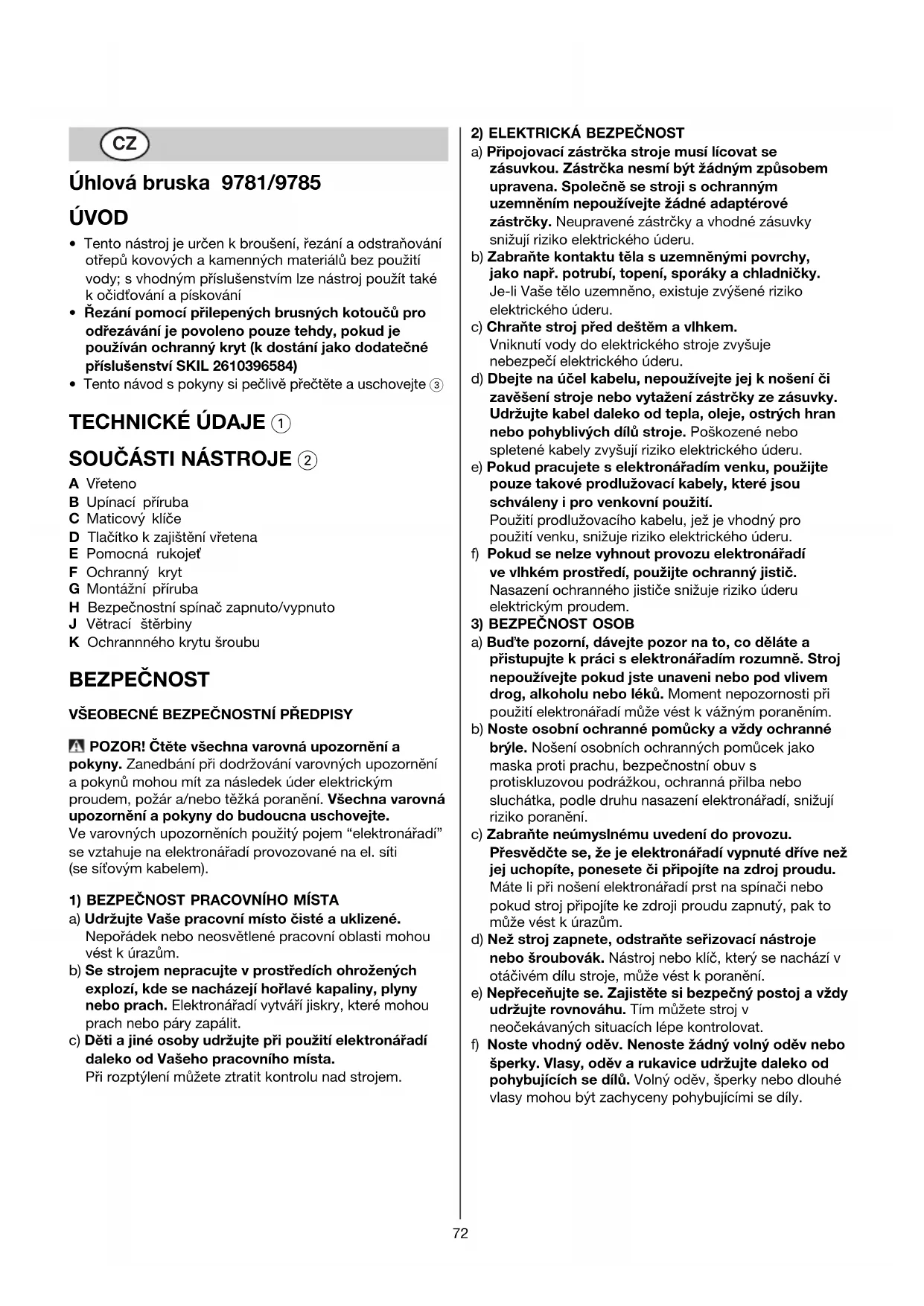

NÁVOD K OBSLUZE 9781 MA SKIL

• Tento nástroj je určen k broušení, řezání a odstraňování

otřepů kovových a kamenných materiálů bez použití

vody; s vhodným příslušenstvím lze nástroj použít také

k očidťování a pískování

• Řezání pomocí přilepených brusných kotoučů pro

odřezávání je povoleno pouze tehdy, pokud je

používán ochranný kryt (k dostání jako dodatečné

příslušenství SKIL 2610396584)

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3

D Tlačítko k zajištění vřetena

H Bezpečnostní spínač zapnuto/vypnuto

K Ochrannného krytu šroubu

BEZPEČNOST VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY POZOR! Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných upozornění

a pokynů mohou mít za následek úder elektrickým

proudem, požár a/nebo těžká poranění. Všechna varovná

upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem “elektronářadí”

se vztahuje na elektronářadí provozované na el. síti

(se síťovým kabelem).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Se strojem nepracujte v prostředích ohrožených

explozí, kde se nacházejí hořlavé kapaliny, plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa.

Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně se stroji s ochranným

uzemněním nepoužívejte žádné adaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky

snižují riziko elektrického úderu.

b) Zabraňte kontaktu těla s uzemněnými povrchy,

jako např. potrubí, topení, sporáky a chladničky.

Je-li Vaše tělo uzemněno, existuje zvýšené riziko

c) Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektrického stroje zvyšuje

nebezpečí elektrického úderu.

d) Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení stroje nebo vytažení zástrčky ze zásuvky.

Udržujte kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou

schváleny i pro venkovní použití.

Použití prodlužovacího kabelu, jež je vhodný pro

použití venku, snižuje riziko elektrického úderu.

f) Pokud se nelze vyhnout provozu elektronářadí

ve vlhkém prostředí, použijte ochranný jistič.

Nasazení ochranného jističe snižuje riziko úderu

elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně. Stroj

nepoužívejte pokud jste unaveni nebo pod vlivem

drog, alkoholu nebo léků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s

protiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle druhu nasazení elektronářadí, snižují

c) Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než

jej uchopíte, ponesete či připojíte na zdroj proudu.

Máte li při nošení elektronářadí prst na spínači nebo

pokud stroj připojíte ke zdroji proudu zapnutý, pak to

d) Než stroj zapnete, odstraňte seřizovací nástroje

nebo šroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy

udržujte rovnováhu. Tím můžete stroj v

neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.73

g) Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

4) SVĚDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu

určený stroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky. Toto preventivní opatření zabrání

neúmyslnému zapnutí stroje.

d) Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se

strojem nejsou seznámeny nebo nečetly tyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujte o stroj svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují

se, zda díly nejsou zlomené nebo poškozené tak, že

je omezena funkce stroje. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s ostrými řeznými

hranami se méně vzpřičují a dají se lehčeji vést.

g) Používejte elektronářadí, příslušenství,

nasazovací nástroje apod. podle těchto pokynů.

Respektujte přitom pracovní podmínky a

prováděnou činnost. Použití elektronářadí pro jiné než

určující použití může vést k nebezpečným situacím.

a) Nechte Váš stroj opravit pouze kvalifikovaným

odborným personálem a pouze s originálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍ PŘEDPISY PRO ÚHLOVÉ BRUSKY

1) BEZPEČNOSTNÍ PŘEDPISY PRO VŠECHNY

a) Toto elektronářadí se používá jako bruska, bruska

brusným papírem, kartáčovačka, leštička, dělící

bruska. Dbejte všech varovných upozornění,

pokynů, zobrazení a údajů, jež jste s elektronářadím

obdrželi.Pokud následující pokyny nedodržíte, může to

vést k úderu elektrickým proudem, požáru nebo těžkým

b) Nepoužívejte žádné příslušenství, které není

výrobcem pro toto elektronářadí speciálně určeno a

doporučeno. Pouze to, že můžete příslušenství na Vaše

elektronářadí upevnit, nezaručuje bezpečné použití.

c) Dovolené otáčky nasazovacího nástroje musí být

nejméně tak vysoké jako nejvyšší otáčky uvedené

na elektronářadí. Příslušenství, jež se otáčí rychleji než

je dovoleno, může být zničeno.

d) Vnější rozměr a tloušťka nasazovacího nástroje

musí odpovídat rozměrovým údajům Vašeho

elektronářadí. Špatně dimenzované nasazovací

nástroje nemohou být dostatečně stíněny nebo

e) Brusné kotouče, příruby, brusné talíře nebo jiné

příslušenství musí přesně lícovat na brusné vřeteno

Vašeho elektronářadí. Nasazovací nástroje, které

přesně nelícují na brusné vřeteno Vašeho elektronářadí,

se nerovnoměrně točí, velmi silně vibrují a mohou vést

f) Nepoužívejte žádné poškozené nasazovací nástroje.

Zkontrolujte před každým použitím nasazovací

nástroje jako brusné kotouče na odštěpky a trhliny,

brusné talíře na trhliny, otěr nebo silné opotřebení,

drátěné kartáče na uvolněné nebo zlomené dráty.

Spadne-li elektronářadí nebo nasazovací nástroj z

výšky, zkontrolujte zda není poškozený nebo

použijte nepoškozený nasazovací nástroj.

Pokud jste nasazovací nástroj zkontrolovali a

nasadili, držte se Vy a v blízkosti nacházející se

osoby mimo rovinu rotujícího nasazovacího nástroje

a nechte elektronářadí běžet jednu minutu s

nejvyššími otáčkami. Poškozené nasazovací nástroje

většinou v této době testování prasknou.

g) Noste osobní ochranné vybavení 4. Podle aplikace

použijte ochranu celého obličeje, ochranu očí nebo

ochranné brýle. Taktéž adekvátně noste ochrannou

masku proti prachu, ochranu sluchu, ochranné

rukavice nebo speciální zástěru, jež Vás ochrání

před malými částicemi brusiva a materiálu.

Oči mají být chráněny před odletujícími cizími tělísky,

jež vznikají při různých nasazeních. Protiprachová

maska či respirátor musejí při nasazení vznikající prach

odfiltrovat. Pokud jste dlouho vystavení silnému hluku,

můžete utrpět ztrátu sluchu.

h) Dbejte u ostatních osob na bezpečnou vzdálenost k

Vaší pracovní oblasti. Každý, kdo vstoupí do této

pracovní oblasti, musí nosit osobní ochranné

vybavení. Úlomky obrobku nebo zlomené nasazovací

nástroje mohou odlétnout a způsobit poranění i mimo

přímou pracovní oblast.

i) Pokud provádíte práce, při kterých by nástroj mohl

zasáhnout skrytá el. vedení nebo vlastní kabel, držte

elektronářadí pouze na izolovaných uchopovacích

plochách. Kontakt s vedením pod napětím přivádí

napětí i na kovové díly stroje a vede k úderu elektrickým

j) Držte síťový kabel daleko od otáčejících se

nasazovacích nástrojů. Když ztratíte kontrolu nad

elektronářadím, může být přerušen nebo zachycen

síťový kabel a Vaše paže nebo ruka se může dostat do

otáčejícího se nasazovacího nástroje.

k) Nikdy neodkládejte elektronářadí dříve, než se

nasazovací nástroj dostal zcela do stavu klidu.

Otáčející se nasazovací nástroj se může dostat do

kontaktu s odkládací plochou, čímž můžete ztratit

kontrolu nad elektronářadím.74

l) Nenechte elektronářadí běžet po dobu, co jej

nesete. Váš oděv může být náhodným kontaktem s

otáčejícím se nasazovacím nástrojem zachycen a

nasazovací nástroj se může zavrtat do Vašeho těla.

m) Čistěte pravidelně větrací otvory Vašeho

elektronářadí. Ventilátor motoru vtahuje do tělesa

prach a silné nahromadění kovového prachu může

způsobit elektrická rizika.

n) Nepoužívejte elektronářadí v blízkosti hořlavých

materiálů. Jiskry mohou tyto materiály zapálit.

o) Nepoužívejte žádné nasazovací nástroje, které

vyžadují kapalné chladící prostředky. Použití vody

nebo jiných kapalných chladících prostředků může vést

k úderu elektrickým proudem.

2) ZP TNÝ RÁZ A ODPOVÍDAJÍCÍ VAROVNÁ

• Zpětný ráz je náhlá reakce v důsledku zaseknutého

nebo zablokovaného otáčejícího se nasazovacího

nástroje, jako je brusný kotouč, brusný talíř, drátěný

kartáč atd. Zaseknutí nebo zablokování vede k náhlému

zastavení rotujícího nasazovacího nástroje. Tím

nekontrolované elektronářadí akceleruje v místě

zablokování proti směru otáčení nasazovacího nástroje.

• Pokud se např. příčí nebo blokuje brusný kotouč v

obrobku, může se hrana brusného kotouče, která se

zanořuje do obrobku, zakousnout a tím brusný kotouč

vylomit nebo způsobit zpětný ráz. Brusný kotouč se

potom pohybuje k nebo od obsluhující osoby, podle

směru otáčení kotouče na místě zablokování.

Při tom mohou brusné kotouče i prasknout.

• Zpětný ráz je důsledek nesprávného nebo chybného

použití elektronářadí. Lze mu zabránit vhodnými

preventivními opatřeními, jak je následně popsáno.

a) Držte elektronářadí dobře pevně a dejte Vaše tělo a

paže do polohy, ve které můžete zachytit síly

zpětného rázu. Je-li k dispozici, používejte vždy

přídavnou rukojeť, abyste měli co největší možnost

kontroly nad silami zpětného rázu nebo reakčních

momentů při rozběhu. Obsluhující osoba může

vhodnými preventivními opatřeními zvládnout síly

zpětného rázu a reakčního momentu.

b) Nedávejte Vaši ruku do blízkosti otáčejících se

nasazovacích nástrojů. Nasazovací nástroj se při

zpětném rázu může pohybovat přes Vaši ruku.

c) Vyhýbejte se Vaším tělem oblasti, kam se bude

elektronářadí při zpětném rázu pohybovat.

Zpětný ráz vhání elektronářadí v místě zablokování do

opačného směru k pohybu brusného kotouče.

d) Zvlášť opatrně pracujte v místech rohů, ostrých hran

apod. Zabraňte, aby se nasazovací nástroje odrazil

od obrobku a vzpříčil. Rotující nasazovací nástroj je u

rohů, ostrých hran a pokud se odrazí náchylný na

vzpříčení se. Toto způsobí ztrátu kontroly nebo zpětný

e) Nepoužívejte žádný článkový nebo ozubený pilový

kotouč. Takovéto nasazovací nástroje způsobují často

zpětný ráz nebo ztrátu kontroly nad elektronářadím.

3) ZVLÁŠTNÍ VAROVNÁ UPOZORN NÍ K BROUŠENÍ A D LENÍ

a) Používejte vždy ten ochranný kryt, jež je určen pro

použitý druh brusného tělesa. Ochranný kryt musí

být bezpečně na elektronářadí namontován a

nastaven tak, aby bylo dosaženo maximální míry

bezpečnosti, tzn. nejmenší možný díl brusného

tělesa ukazuje nekrytý k obsluhující osobě. Ochranný

kryt má obsluhující osobu chránit před úlomky a

případným kontaktem s brusným tělesem.

b) Používejte výhradně pro Vaše elektronářadí

schválená brusná tělesa a pro tato brusná tělesa

určený ochranný kryt. Brusná tělesa, která nejsou

určena pro toto elektronářadí, nemohou být dostatečně

stíněna a jsou nespolehlivá.

c) Brusná tělesa smějí být použita pouze pro

doporučné možnosti nasazení. Např. nikdy nebruste

boční plochou dělícího kotouče. Dělící kotouče jsou

určeny k úběru materiálu hranou kotouče. Boční

působení síly na tato brusná tělesa je může rozlámat.

d) Používejte vždy nepoškozené upínací příruby ve

správné velikosti a tvaru pro Vámi zvolený brusný

kotouč. Vhodné příruby podpírají brusný kotouč a

zmírňují tak nebezpečí prasknutí brusného kotouče.

Příruby pro dělící kotouče se mohou odlišovat od přírub

pro jiné brusné kotouče.

e) Nepoužívejte žádné opotřebované brusné kotouče

od většího elektronářadí. Brusné kotouče pro větší

elektronářadí nejsou konstruovány pro vyšší otáčky

menších elektronářadí a mohou prasknout.

4) DALŠÍ ZVLÁŠTNÍ VAROVNÁ UPOZORNĚNÍ K DĚLENÍ

a) Zabraňte blokování dělícího kotouče nebo příliš

vysokému přítlaku. Neprovádějte žádné nadměrně

hluboké řezy. Přetížení dělícího kotouče zvyšuje jeho

namáhání a náchylnost ke vzpříčení nebo zablokování a

tím možnost zpětného rázu nebo prasknutí brusného

b) Vyhýbejte se oblasti před a za rotujícím dělícím

kotoučem. Pokud pohybujete dělícím kotoučem v

obrobku pryč od sebe, může být v případě zpětného

rázu elektronářadí s otáčejícím se kotoučem vymrštěno

c) Jestliže se dělící kotouč příčí nebo práci přerušíte,

elektronářadí vypněte a vydržte v klidu než se

kotouč zastaví. Nikdy se nepokoušejte ještě běžící

dělící kotouč vytáhnout z řezu, jinak může

následovat zpětný ráz. Zjistěte a odstraňte příčinu

d) Elektronářadí opět nezapínejte, dokud se nachází v

obrobku. Nechte dělící kotouč nejprve dosáhnout

svých plných otáček, než budete v řezu opatrně

pokračovat. Jinak se může kotouč vzpříčit, vyskočit z

obrobku nebo způsobit zpětný ráz.75

e) Desky nebo velké obrobky podepřete, aby se

zabránilo riziku zpětného rázu od sevřeného dělícího

kotouče. Velké obrobky se mohou pod svou vlastní

hmotností prohnout. Obrobek musí být podepřen na

obou stranách a to jak v blízkosti dělícího řezu tak i na

f) Buďte obzvlášť opatrní u “kapsovitých řezů” do

stávajících stěn nebo jiných míst, kam není vidět.

Zanořující se dělící kotouč může při zaříznutí do

plynových, vodovodních či elektrických vedení nebo

jiných objektů způsobit zpětný ráz.

5) ZVLÁŠTNÍ VAROVNÁ UPOZORNĚNÍ KE SMIRKOVÁNÍ

a) Nepoužívejte žádné předimenzované brusné listy,

ale dodržujte údaje výrobce k velikosti brusného

listu. Brusné listy, které vyčnívají přes brusný talíř,

mohou způsobit poranění a též vést k blokování,

roztržení brusných listů nebo ke zpětnému rázu.

6) ZVLÁŠTNÍ VAROVNÁ UPOZORNĚNÍ K LEŠTĚNÍ

a) Nepřipusťte žádné uvolněné části na leštícím

potahu, zvláště upevňovací provázek. Upevňovací

provázky dobře urovnejte nebo zkraťte. Volné, spolu

se otáčející upevňovací provázky mohou zachytit Vaše

prsty nebo se zamotat do obrobku.

7) ZVLÁŠTNÍ VAROVNÁ UPOZORNĚNÍ K PRÁCI S DRÁTĚNÝMI KARTÁČI

a) Dbejte na to, že drátěný kartáč i během běžného

užívaní ztrácí kousky drátu. Nepřetěžujte dráty příliš

vysokým přítlakem. Odlétající kousky drátu mohou

velmi lehce proniknout skrz tenký oděv nebo pokožku.

b) Je-li doporučen ochranný kryt, zabraňte, aby se

ochranný kryt a drátěný kartáč mohly dotýkat.

Talířové a hrncové kartáče mohou díky přítlaku a

odstředivým silám zvětšit svůj průměr.

• Používejte tento nástroj pouze k broudení nebo řezání

• Používejte pouze příruby dodávané s tímto nástrojem

• Tento nástroj nesmí používat osoby mladdí 16 let

• Před seřizováním, měněním pilových listů a

příslušenství, vždy vytáhněte zástrčku nářadí z el.

• SKIL zajistí bezchybnou funkci nářadí pouze tehdy,

používáte-li odpovídající příslušenství, které obdržíte u

• Při montáži nebo používání jiného příslušenství než

značky SKIL se řište pokyny daného výrobce

• K nasazení brusných/řezných kotoučů s velkými otvory

nikdy nepoužívejte redukce ani adaptéry

• Nikdy nepoužívejte příslušenství se ”slepým” závitovým

otvorem mendím než M14 x 21 mm

• Zapojte nástroj přes jistič poruchového proudu (FI) se

spoudtěcím proudem max. 30 mA PŘED POUŽITÍM

• Před prvním použitím nástroje doporučujeme získání

praktických informací

• Použijte vhodné hledací přístroje k vyhledání

skrytých přívodních vedení nebo přizvěte místní

dodavatelskou společnost (kontakt s el. vedením

může vést k požáru a elektrickému úderu; poškození

plynového vedení může vést k explozi; proniknutí do

vodovodního potrubí může způsobit věcné škody nebo

• Neopracovávajte žádný materiál obsahující azbest

(azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý

(kontakt s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

masku a pracujte se zařízením na odsávání prachu,

pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach)

zejména ve spojení s přísadami pro úpravu dřeva; noste

protiprachovou masku a pracujte se zařízením na

odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném

• Při vyřezávání drážek předevdím do nosných zdí bušte

opatrní (drážky v nosných stěnách se řídí specifickými

předpisy konkrétní země; tyto předpisy je nutno za

vdech okolností dodržovat)

• Pokud obrobek nezůstává stabilní svou vlastní vahou,

provešte jeho upnutí

• Neupínejte nástroj do svěráku

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• Proces sepnutí způsobí krátkodobý pokles napětí; při

nepříznivých podmínkách v síti se může projevit

omezování jiných strojů (při síťové impedanci menší než

0,104 + j0,065 ohmů se nedají očekávat žádné

poruchy); pro bližší vysvětlení se můžete obrátit na

svého lokálního distributora elektrické energie

• Pokud během práce dojde k poškození nebo proříznutí

šňůry, nedotýkejte se jí, ale ihned vytáhněte ze zásuvky;

nástroj s poškozenou šňůrou nikdy nepoužívejte

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• V případě přerušení proudu nebo při náhodném

vytažení ze zásuvky ihned uvolněte spínač H 2, aby

nedošlo k nekontrolovanému opětovnému spuštění

• Po vypnutí nástroje nikdy nezastavujte otáčení

příslušenství tlakem ze strany

• Připevnění příslušenství 2

! rozpojte přívodní šňůru

- vyčistěte vřeteno A a všechny části, které mají být

- při stisknutém zajišťovacím tlačítku vřetena D

utáhněte pomocí klíče C upínací přírubu B76

! zajišťovací tlačítko vřetena D stiskněte pouze

tehdy, je-li vřeteno A v klidu

- při odstraňování příslušenství postupujte obráceně

! brusné/řezné kotouče se během používání velmi

zahřívají; nedotýkejte se jich, dokud nevychladnou

! při používání pískovacího příslušenství vždy

připevněte výplňovou podložku

! nikdy nepoužívejte brusný/řezný kotouč bez

štítku, který je na něj přilepený

• Připevnění pomocné rukojeti E 5

! rozpojte přívodní šňůru

• Odstranění/připevnění/seřizování ochranného krytu F 6

! rozpojte přívodní šňůru

- otevřete ochranný kryt F povolením šroubu K

- umístěte ochranný kryt F na krček vřetena na

vřeteníku nástroje a otáčejte jím do požadované

polohy (v závislosti na práci, kterou budete provádět)

! zajistěte, aby uzavřená strana ochranného krytu

směřovala vždy k obsluhující osobě

- upevněte ochranný kryt F utažením šroubu K

• Před použitím nářadí

- ujistěte se, že kotouč je správně usazen a pevně

- překontrolujte, zda se kotouč volně neprotáčí

- bezpečně vyzkoušejte chod nářadí spuštěním

alespoň na 30 vteřin v nejvyšším výkonu bez zatížení

- okamžitě nářadí vypněte v případě velké vibrace

nebo jiné závady, překontrolujte nářadí k zamezení

• Bezpečnostní spínač zapnuto/vypnuto H 7

! dejte pozor na reakci nářadí při zapnutí motoru

! nástroj přikládejte k obrobku až po dosažení

! před vypnutím nářadí nejprve odejměte od

! po vypnutí nářadí kotouč pokračuje v otáčivém

pohybu, vyčkejte proto do úplného zastavení

• Pozvolný rozběh (9785)

Vestavěná elektronika zajistí pozvolný rozběh brusky,

bez velkého rázu po zapnutí

- pohybujte nástrojem dozadu a dopředu pod mírným

! pro boční broušení nikdy nepoužívejte řezný

- nenaklánějte nástroj při řezání

- nástrojem vždy pohybujte ve směru šipky na

vřeteníku nástroje, aby nedošlo k nekontrolovanému

vyklouznutí nástroje ze zářezu

- na nástroj nevyvíjejte tlak; nechejte účinkovat

rychlost řezného kotouče

- pracovní rychlost řezného kotouče závisí na řezaném

- nebrzděte řezné kotouče tlakem ze strany

• Držení a vedení nástroje

! při práci vždy držte nástroj v šedě zabarvené

- nástroj držte vždy pevně oběma rukama, jen tak

budete mít v každém okamžiku nad nástrojem plnou

- zaujměte bezpečný postoj

- dávejte pozor na směr otáčení; držte nástroj vždy tak,

aby jiskry a brusný nebo řezný prach létaly směrem

- udržujte větrací štěrbiny J 2 nezakryté

Úroveň vibrací uvedená na zadní straně tohoto manuálu

s pokyny (je označena hvězdičkou) byla měřena v

souladu se standardizovaným testem podle EN 60745;

je možné ji použít ke srovnání jednoho přístroje s

druhým a jako předběžné posouzení vystavování se

vibracím při používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňte se před následky vibrací tak, že budete

dbát na údržbu přístroje a příslušenství, budete si

udržovat teplé ruce a uspořádáte si své pracovní

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! nepokoušejte se je čistít tak, že strčíte hroty

předmětů mezi větrací štěrbiny

! před čištěním odpojte zástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly

k poruše nástroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro elektronářadí

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu

značky SKIL (adresy a servisní schema nástroje

najdete na www.skileurope.com)

• Elektrické nářadí, doplňky a balení nevyhazujte do

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol ! na to upozorňuje77

výstražných upozornení a pokynov uvedených v

vlhkom. Vniknutie vody do ručného elektrického

náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

f) Ak sa nedá vyhnúť použitiu ručného elektrického

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky, pred chytením alebo

prenášaním ručného elektrického náradia sa vždy

presvedčte sa, či je ručné elektrické náradie

vytiahnite zástrčku zo zásuvky. Toto bezpečnostné

e) Elektrické náradie starostlivo ošetrujte. Skontrolujte,

Pred použitím ručného elektrického náradia dajte

poškodené súčiastky opraviť. Nejeden úraz bol

spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

kvalifikovanému personálu a používajte len

vreteno Vášho ručného elektrického náradia.

Pred každým použitím tohto ručného elektrického

i) Elektrické náradie držte za izolované plochy rukovätí

má za následok zásah elektrickým prúdom.

odkladacou plochou, následkom čoho by ste mohli

• Spätný ráz je náhlou reakciou náradia na vzpriečený,

pracovného nástroja. Pri spätnom ráze by Vám mohol

b) Ak sa odporúča používanie ochranného krytu,

zabráňte tomu, aby sa ochranný kryt a drôtená kefa

mohli dotýkať. Tanierové a miskovité drôtené kefy

môžu následkom pritláčania a odstredivých síl zväčšiť

preštudujte pokyny daného výrobcu

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

krajinu; tieto normy sa musia za každých okolností

• V prípade, že kusy, s ktorými budete pracovať neostanú

stáť svojou vlastnou váhou, tak ich upevnite

elektrické energie125

zastavte okamžite nástroj a vytiahnite zástrčku z

• V prípade prerušenia prúdu alebo pri náhodnom

aby ste zabránili náhodnému nekontrolovanému

• Po vypnutí nástroja nikdy nezastavujte rotáciu

- uvolnite ochranný kryt F odtiahnutím skrutky K

• Pred použitím nástroja

! pozor na náhle trhnutie po zapnutí nástroja

náhleho vplyvu pri zapnutí nástroja

ukazuje dípka na hlave nástroja, aby ste zabránili

! počas práce vždy držte nástroj v oblasti sivého

- vždy držte nástroj pevne obidvomi rukami, aby ste

- vetracie štrbiny J 2 udržujte nezakryté

Hladina emisií od vibrácií uvedená na zadnej strane

tohto návodu na obsluhu (označená hviezdičkou) bola

použitými elektrickými a elektronickými zariadeniami

a zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

poškoduje ostala oprema (če je impedanca oskrbe z

H CE STRVZUJÍCÍ PROHLÅ◊ENÍ Potvrzujeme na odpovπdnost, Ωe tento v¥robek odpovídå nåsledujícím normåm nebo normativním

(standardní odchylka: 3 dB), a vibrací ✱ m/s

HLUKU/VIBRÁCIÁCH Merané pod¬a EN 60 745 je úroveµ akustického tlaku tohto nástroja 96 dB(A) a úroveµ akustického vÿkonu je

Pfii brou‰ení Pfii le‰tûní Pfii smirkování Nepfiesnost (K)

! Ostatní aplikace (jako napfi. vyfiezávání nebo odrezování) mohou udávat jiné hodnoty
