MANUALE UTENTE 9781 MA SKIL

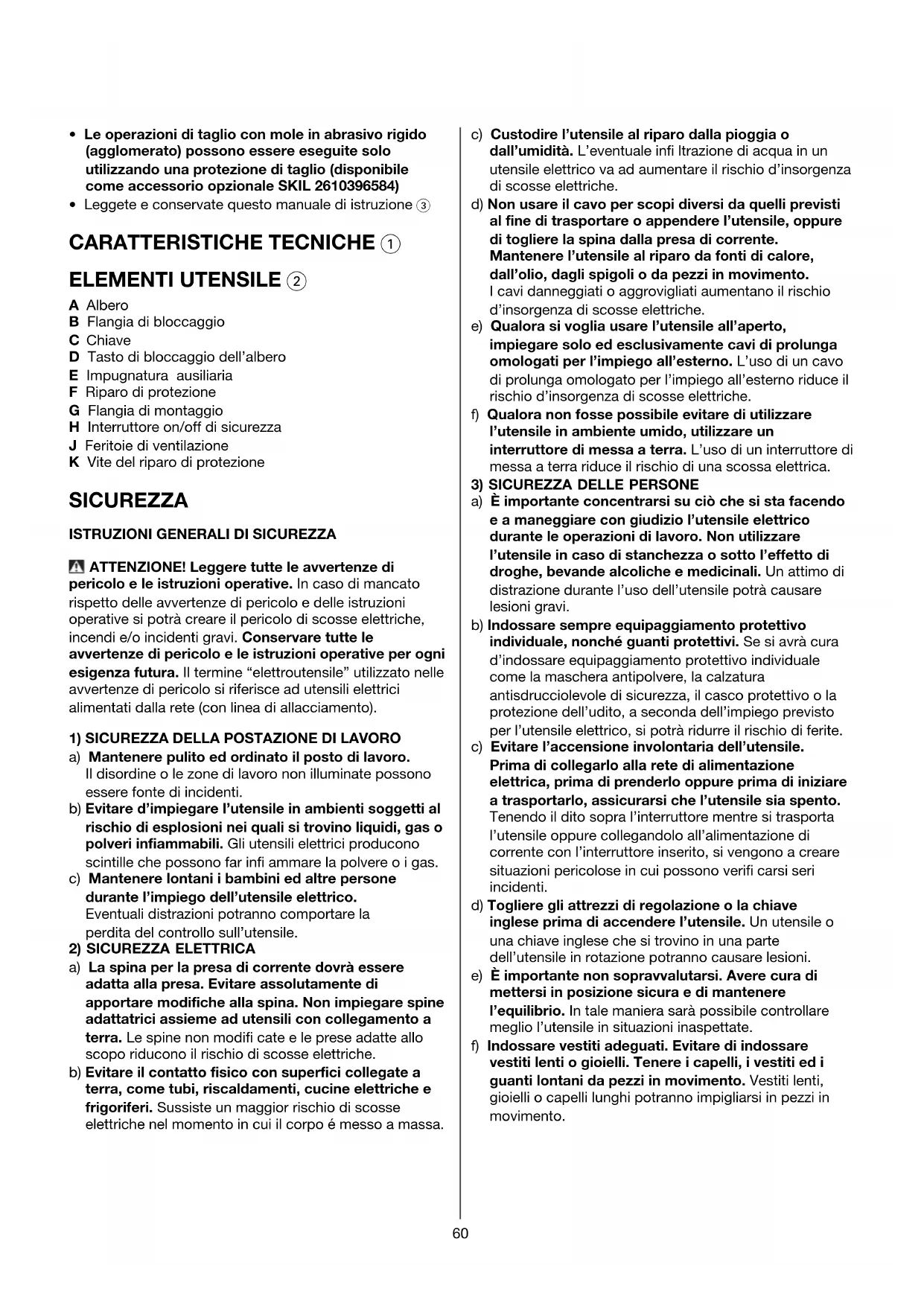

I Smerigliatrice angolare 9781/9785

• Questo utensile serve per smerigliare, tagliare e per

sbavare materiali di metallo e di pietra senza l’uso di

acqua; con gli appropriati accessori l’utensile può

essere usato anche per spazzolare e sabbiare60

• Le operazioni di taglio con mole in abrasivo rigido

(agglomerato) possono essere eseguite solo

utilizzando una protezione di taglio (disponibile

come accessorio opzionale SKIL 2610396584)

• Leggete e conservate questo manuale di istruzione 3

B Flangia di bloccaggio

D Tasto di bloccaggio dell’albero

E Impugnatura ausiliaria

F Riparo di protezione

G Flangia di montaggio

H Interruttore on/off di sicurezza

J Feritoie di ventilazione

K Vite del riparo di protezione

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le

avvertenze di pericolo e le istruzioni operative per ogni

esigenza futura. Il termine “elettroutensile” utilizzato nelle

avvertenze di pericolo si riferisce ad utensili elettrici

alimentati dalla rete (con linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro.

Il disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas o

polveri infiammabili. Gli utensili elettrici producono

scintille che possono far infi ammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico.

Eventuali distrazioni potranno comportare la

perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modifi cate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale infi ltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento.

I cavi danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile elettrico

durante le operazioni di lavoro. Non utilizzare

l’utensile in caso di stanchezza o sotto l’effetto di

droghe, bevande alcoliche e medicinali. Un attimo di

distrazione durante l’uso dell’utensile potrà causare

b) Indossare sempre equipaggiamento protettivo

individuale, nonché guanti protettivi. Se si avrà cura

d’indossare equipaggiamento protettivo individuale

come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto

per l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile.

Prima di collegarlo alla rete di alimentazione

elettrica, prima di prenderlo oppure prima di iniziare

a trasportarlo, assicurarsi che l’utensile sia spento.

Tenendo il dito sopra l’interruttore mentre si trasporta

l’utensile oppure collegandolo all’alimentazione di

corrente con l’interruttore inserito, si vengono a creare

situazioni pericolose in cui possono verifi carsi seri

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte

dell’utensile in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro.

Utilizzando l’utensile elettrico adatto si potrà

lavorare meglio e con maggior sicurezza

nell’ambito della gamma di potenza indicata.

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Togliere la spina dalla presa di corrente prima di

regolare l’utensile, di sostituire pezzi di ricambio o di

mettere da parte l’utensile. Tale precauzione eviterà

che l’utensile possa essere messo in funzione

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti danneggiate

prima d’impiegare l’utensile. Numerosi incidenti

vengono causati da utensili elettrici la cui manutenzione

è stata effettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio.

Gli utensili da taglio curati con particolare attenzione

e con taglienti affi lati s’inceppano meno frequentemente

e sono più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc.

in conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi durante

l’impiego. L’impiego di utensili elettrici per usi diversi

da quelli consentiti potrà dar luogo a situazioni di

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER SMERIGLIATRICI ANGOLARI

1) ISTRUZIONI DI SICUREZZA PER TUTTE LE APPLICAZIONI

a) Questo elettroutensile è previsto per essere

utilizzato come levigatrice, levigatrice per carta a

vetro, spazzola metallica, lucidatrice e troncatrice.

Attenersi a tutte le avvertenze di pericolo, istruzioni,

rappresentazioni e dati che si ricevono insieme all’

elettroutensile. In caso di mancata osservanza delle

seguenti istruzioni vi è il pericolo di provocare una

scossa elettrica, di sviluppare incendi e/o di provocare

b) Non utilizzare nessun accessorio che la casa

costruttrice non abbia esplicitamente previsto e

raccomandato per questo elettroutensile.

Il semplice fatto che un accessorio possa essere fi ssato

al Vostro elettroutensile non è una garanzia per un

c) Il numero di giri ammesso dell’accessorio impiegato

deve essere almeno tanto alto quanto il numero

massimo di giri riportato sull’elettroutensile.

Un accessorio che giri più rapidamente di quanto

consentito può essere danneggiato.

d) Il diametro esterno e lo spessore dell’accessorio

montato devono corrispondere ai dati delle

dimensioni dell’elettroutensile in dotazione.

In caso di utilizzo di portautensili e di accessori di

dimensioni sbagliate non sarà possibile schermarli

oppure controllarli a suffi cienza.

e) Dischi abrasivi, flange, platorelli oppure altri

portautensili ed accessori devono adattarsi

perfettamente al mandrino portamola

dell’elettroutensile in dotazione. Portautensili ed

accessori che non si adattano perfettamente al

mandrino portamola dell’elettroutensile non ruotano in

modo uniforme, vibrano molto forte e possono

provocare la perdita del controllo.

f) Non utilizzare mai portautensili od accessori

danneggiati. Prima di ogni utilizzo controllare i

portautensili e gli accessori ed accertarsi che sui

dischi abrasivi non vi siano scheggiature o

crepature, che il platorello non sia soggetto ad

incrinature, crepature o forte usura e che le

spazzole metalliche non abbiano fili metallici

allentati oppure rotti. Se l’elettroutensile oppure

l’accessorio impiegato dovesse sfuggire dalla mano

e cadere, accertarsi che questo non abbia subito

nessun danno oppure utilizzare un accessorio

intatto. Una volta controllato e montato il

portautensili o accessorio, far funzionare

l’elettroutensile per la durata di un minuto con il

numero massimo di giri avendo cura di tenersi

lontani e di impedire anche ad altre persone presenti

di avvicinarsi al portautensili o accessorio in

rotazione. Nella maggior parte dei casi i portautensili o

accessori danneggiati si rompono nel corso di questo

g) Indossare abbigliamento di protezione 4.

A seconda dell’applicazione in corso utilizzare una

visiera completa, maschera di protezione per gli

occhi oppure occhiali di sicurezza. Per quanto

necessario, portare maschere per polveri,

protezione acustica, guanti di protezione oppure un

grembiule speciale in grado di proteggervi da

piccole particelle di levigatura o di materiale.

Gli occhi dovrebbero essere protetti da corpi estranei

scaraventati per l’aria nel corso di diverse applicazioni.

La maschera antipolvere e la maschera respiratoria

devono essere in grado di fi ltrare la polvere provocata

durante l’applicazione. Esponendosi per lungo tempo

ad un rumore troppo forte vi è il pericolo di perdere

h) Avere cura di evitare che altre persone possano

avvicinarsi alla zona in cui si sta lavorando.

Ogni persona che entra nella zona di operazione

deve indossare un abbigliamento protettivo

personale. Frammenti del pezzo in lavorazione oppure

utensili rotti possono volar via oppure provocare

incidenti anche al di fuori della zona diretta di lavoro.

i) Quando si eseguono lavori in cui vi è pericolo che

l’accessorio impiegato possa arrivare a toccare cavi

elettrici nascosti oppure anche il cavo elettrico

dell’elettroutensile stesso, operare con

l’elettroutensile afferrandolo sempre alle superfici di

impugnatura isolate. Un contatto con un cavo elettrico

mette sotto tensione anche parti in metallo

dell’elettroutensile provocando quindi una scossa

j) Tenere il cavo di collegamento elettrico sempre

lontano da portautensili o accessori in rotazione.

Se si perde il controllo sull’elettroutensile vi è il pericolo

di troncare o di colpire il cavo di collegamento elettrico

e la Vostra mano o braccio può arrivare a toccare il

portautensili o accessorio in rotazione.

k) Mai poggiare l’elettroutensile prima che il

portautensili o l’accessorio impiegato non si sia

fermato completamente. L’utensile in rotazione può

entrare in contatto con la superfi cie di appoggio

facendo Vi perdere il controllo sull’elettroutensile

l) Mai trasportare l’elettroutensile mentre questo

dovesse essere ancora in funzione. Attraverso un

contatto casuale l’utensile in rotazione potrebbe fare

presa sugli indumenti oppure sui capelli dell’operatore e

potrebbe arrivare a ferire seriamente il corpo

m) Pulire regolarmente le feritoie di ventilazione

dell’elettroutensile in dotazione. Il ventilatore del

motore attira polvere nella carcassa ed una forte

raccolta di polvere di metallo può provocare pericoli di

n) Non utilizzare mai l’elettroutensile nelle vicinanze di

materiali infiammabili. Le scintille possono far

prendere fuoco questi materiali.

o) Non utilizzare mai accessori che richiedano

refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi

refrigeranti può provocare una scossa di corrente

2) CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO

• Un contraccolpo è l’improvvisa reazione in seguito ad

agganciamento oppure blocco di accessorio in

rotazione come può essere un disco abrasivo,

platorello, spazzola metallica ecc.. Agganciandosi

oppure bloccandosi il portautensili o accessorio

provoca un arresto improvviso della rotazione dello

stesso. In questo caso l’operatore non è più in grado di

controllare l’elettroutensile ed al punto di blocco si

provoca un rimbalzo dello stesso che avviene nella

direzione opposta a quella della rotazione del

portautensili o dell’accessorio.

• Se p.es. un disco abrasivo resta agganciato o bloccato

nel pezzo in lavorazione, il bordo del disco abrasivo che

si abbassa nel pezzo in lavorazione può rimanere

impigliato provocando in questo modo una rottura

oppure un contraccolpo del disco abrasivo. Il disco

abrasivo si avvicina o si allontana dall’operatore a

seconda della direzione di rotazione che ha nel

momento in cui si blocca. In tali situazioni è possibile

che le mole abrasive possano anche rompersi.

• Un contraccolpo è la conseguenza di un utilizzo non

appropriato oppure non corretto dell’elettroutensile.

Esso può essere evitato soltanto prendendo misure

adatte di sicurezza come dalla descrizione che segue.

a) Tenere sempre ben saldo l’elettroutensile e portare

il proprio corpo e le proprie braccia in una posizione

che Vi permetta di compensare le forze di

contraccolpo. Se disponibile, utilizzare sempre

l’impugnatura supplementare in modo da poter

avere sempre il maggior controllo possibile su forze

di contraccolpi oppure momenti di reazione che si

sviluppano durante la fase in cui la macchina

raggiunge il regime di pieno carico. Prendendo

appropriate misure di precauzione l’operatore può

essere in grado di tenere sotto controllo le forze di

contraccolpo e quelle di reazione a scatti.

b) Mai avvicinare la propria mano alla zona degli

utensili in rotazione. Nel corso dell’azione di

contraccolpo il portautensili o accessorio potrebbe

passare sulla Vostra mano.

c) Evitare di avvicinarsi con il proprio corpo alla zona

in cui l’elettroutensile viene mosso in caso di un

contraccolpo. Un contraccolpo provoca uno

spostamento improvviso dell’elettroutensile che si

sviluppa nella direzione opposta a quella della rotazione

della mola abrasiva al punto di blocco.63

d) Operare con particolare attenzione in prossimità di

spigoli, spigoli taglienti ecc.. Avere cura di impedire

che portautensili o accessori possano rimbalzare

dal pezzo in lavorazione oppure possano rimanervi

bloccati. L’utensile in rotazione ha la tendenza a

rimanere bloccato in angoli, spigoli taglienti oppure in

caso di rimbalzo. Ciò provoca una perdita del controllo

oppure un contraccolpo.

e) Non utilizzare seghe a catena e neppure lame

dentellate. Questo tipo di accessori provocano spesso

un contraccolpo oppure la perdita del controllo

sull’elettroutensile.

3) PARTICOLARI AVVERTENZE DI PERICOLO PER OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a) Utilizzare sempre la calotta di protezione prevista

per il tipo di utensile abrasivo utilizzato. La calotta di

protezione deve essere applicata con sicurezza

all’elettroutensile e regolata in modo tale da poter

garantire il massimo possibile di sicurezza, cioè, che

la parte dell’utensile abrasivo che senza protezione

indica verso l’operatore deve essere ridotta al

minimo possibile. La calotta di protezione ha il compito

di proteggere l’operatore da frammenti e da contatti

accidentali con l’utensile abrasivo.

b) Utilizzare esclusivamente utensili abrasivi che siano

esplicitamente ammessi per l’elettroutensile in

dotazione e sempre in combinazione con la calotta

di protezione prevista per ogni utensile abrasivo.

Utensili abrasivi che non sono previsti per

l’elettroutensile non possono essere suffi cientemente

schermati e sono insicuri.

c) Utensili abrasivi possono essere utilizzati

esclusivamente per le possibilità applicative

esplicitamente raccomandate. P.es.: Mai eseguire

lavori di levigatura con la superfi cie laterale di un disco

abrasivo da taglio diritto. Mole abrasive da taglio diritto

sono previste per l’asportazione di materiale con il

bordo del disco. Esercitando dei carichi laterali su

questi utensili abrasivi vi è il pericolo di romperli.

d) Per la mola abrasiva selezionata, utilizzare sempre

flange di serraggio che siano in perfetto stato e che

siano della corretta dimensione e forma.

Flange adatte hanno una funzione di corretto supporto

della mola abrasiva riducendo il più possibile il pericolo

di una rottura della mola abrasiva. È possibile che vi sia

una differenza tra fl ange per mole abrasive da taglio

diritto e fl ange per mole abrasive di altro tipo.

e) Non utilizzare mai mole abrasive usurate previste

per elettroutensili più grandi. Mole abrasive previste

per elettroutensili più grandi non sono concepite per le

maggiori velocità di elettroutensili più piccoli e possono

4) ULTERIORI AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI TRONCATURA

a) Evitare di far bloccare il disco abrasivo da taglio

diritto oppure di esercitare una pressione troppo

alta. Non eseguire tagli eccessivamente profondi.

Sottoponendo la mola da taglio diritto a carico

eccessivo se ne aumenta la sollecitazione e la si rende

maggiormente soggetta ad angolature improprie o a

blocchi venendo così a creare il pericolo di

contraccolpo oppure di rottura dell’utensile abrasivo.

b) Evitare di avvicinarsi alla zona anteriore o

posteriore al disco abrasivo da taglio in rotazione.

Quando l’operatore manovra la mola da taglio diritto nel

pezzo in lavorazione in direzione opposta a quella della

propria persona, può capitare che in caso di un

contraccolpo il disco in rotazione faccia rimbalzare con

violenza l’elettroutensile verso l’operatore.

c) Qualora il disco abrasivo da taglio diritto dovesse

incepparsi oppure si dovesse interrompere il lavoro,

spegnere l’elettroutensile e tenerlo fermo fino a

quando il disco si sarà fermato completamente.

Non tentare mai di estrarre il disco abrasivo dal

taglio in esecuzione perché si potrebbe provocare

un contraccolpo. Rilevare ed eliminare la causa per il

d) Mai rimettere l’elettroutensile in funzione fintanto

che esso si trovi ancora nel pezzo in lavorazione.

Prima di continuare ad eseguire il taglio procedendo

con la dovuta attenzione, attendere che il disco

abrasivo da taglio diritto abbia raggiunto la massima

velocità. In caso contrario è possibile che il disco resti

agganciato, sbalzi dal pezzo in lavorazione oppure

provochi un contraccolpo.

e) Dotare di un supporto adatto pannelli oppure pezzi

in lavorazione di dimensioni maggiori in modo da

ridurre il rischio di un contraccolpo dovuto ad un

disco abrasivo da taglio diritto che rimane bloccato.

Pezzi in lavorazione di dimensioni maggiori possono

piegarsi sotto l’effetto del proprio peso. Provvedere a

munire il pezzo in lavorazione di supporti adatti al caso

specifi co sia nelle vicinanze del taglio di troncatura che

in quelle del bordo.

f) Operare con particolare attenzione in caso di «tagli

dal centro» da eseguire in pareti già esistenti oppure

in altre parti non visibili. Il disco abrasivo da taglio

diritto che inizia il taglio sul materiale può provocare un

contraccolpo se dovesse arrivare a troncare condutture

del gas o dell’acqua, linee elettriche oppure oggetti di

5) AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI LEVIGATURA CON CARTA VETRO

a) Non utilizzare mai fogli abrasivi troppo grandi ma

attenersi alle indicazioni del rispettivo produttore

relative alle dimensioni dei fogli abrasivi.

Fogli abrasivi che dovessero sporgere oltre il platorello

possono provocare incidenti oppure blocchi, strappi dei

fogli abrasivi oppure contraccolpi.64

6) AVVERTENZE DI PERICOLO SPECIFICHE PER OPERAZIONI DI LUCIDATURA

a) Evitare assolutamente che parti della cappa

lucidatura restino staccate e prestare in modo

particolare attenzione alle cordicelle di fissaggio.

Raccogliere per bene oppure tagliare le cordicelle di

fissaggio ad una lunghezza adatta. Cordicelle di

fi ssaggio che girino con la cappa possono far presa

sulle dita dell’operatore oppure rimanere impigliate nel

pezzo in lavorazione.

7) AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI CON SPAZZOLE METALLICHE

a) Tenere presente che la spazzola metallica perde

pezzi di fil di ferro anche durante il comune impiego.

Non sottoporre i fili metallici a carico troppo elevato

esercitando una pressione troppo alta. Pezzi di fi l di

ferro scaraventati per l’aria possono penetrare molto

facilmente attraverso indumenti sottili e/o la pelle.

b) Impiegando una calotta di protezione si impedisce

che la calotta di protezione e la spazzola metallica

possano toccarsi. I diametri delle spazzole a disco e

delle spazzola a tazza possono essere aumentati

attraverso forze di pressione e tramite l’azione di forze

• Usare questo utensile solo per smeriglio/taglio a secco

• Usare solamente le fl ange fornite con questo utensile

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Staccate sempre la spina dell’utensile prima di

effettuare regolazioni o cambiare gli accessori

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

corretti che si possono ottenere presso il vostro

• Per il montaggio/uso di accessori non di produzione

SKIL, osservare le istruzioni del fabbricante interessato

• Non usare mai riduttori/adattatori per adattarli su mole

da smeriglio/taglio di foro più grande

• Non usare mai accessori con un foro “cieco” fi lettato di

dimensione inferiore a M14 x 21 mm

• Collegare l’utensile attraverso un interruttore automatico

di corrente (FI) con una corrente di scatto di 30 mA

• Prima di usare l’utensile per la prima volta, si

raccomanda di ricevere istruzioni pratiche

• Al fine di rilevare possibili linee di alimentazione

nascoste, utilizzare adatte apparecchiature di

ricerca oppure rivolgersi alla locale società

erogatrice (un contatto con linee elettriche può

provocare lo sviluppo di incendi e di scosse elettriche;

danneggiando linee del gas si può creare il pericolo di

esplosioni; penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica)

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono

essere nocive (il contatto con queste polveri o la loro

inalazione possono causare reazioni allergiche e/o

disturbi respiratori all’operatore o ad altre persone

presenti sul posto); indossare una maschera

protettiva per la polvere e utilizzare un dispositivo

per l’estrazione della polvere se è presente una

presa di collegamento

• Alcuni tipi di polvere sono classifi cati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Fare attenzione quando si tagliano delle scanalature,

specialmente su muri di supporto (scanalature nei muri

di supporto sono soggette a regolamenti specifi ci del

paese; questi regolamenti devono essere osservati in

tutte le circostanze)

• Serrare il pezzo in lavorazione in modo che non rimanga

stazionario dal proprio peso

• Non serrare l’utensile in una morsa

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Le operazioni di accensione producono temporanei

abbassamenti di tensione; in caso di reti di

alimentazioni che non siano in condizioni ottimali può

capitare che altre macchine possono subire dei disturbi

(in caso di impedenze di rete minori di 0,104 + j0,065

Ohm non ci si aspetta nessun disturbo); per ulteriori

chiarimenti, contattare la vostra società fornitrice di

• Se il cavo viene danneggiato o tagliato durante la

lavorazione, non toccarlo, ma scollegare

immediatamente la spina; non usare mai l’utensile con

• Nel caso di cattivo funzionamento elettrico o

meccanico, spegnete subito l’utensile e staccate la

• In caso di mancata corrente oppure quando la spina

viene tirata fuori accidentalmente, rilasciate l’interruttore

H 2 onde impedire riavvio incontrollato

• Dopo aver spento l’utensile, non arrestare mai la

rotazione dell’accessorio applicandovi una forza laterale

• Montaggio degli accessori 2

! estrarre la spina dalla presa

- pulire l’albero A e tutte le parti che si devono montare

- serrare la fl angia B di bloccaggio con la chiave C

mentre si spinge il tasto D di bloccaggio dell’albero65

! spinger il tasto D di bloccaggio dell’albero solo

quando l’albero A è fermo

- per smontare gli accessori invertire la procedura

! le mole da smeriglio/taglio si riscaldano molto

durante l’uso; non toccarle fino a quando non si

! montare sempre il tampone di supporto quando si

usano accessori di sabbiatura

! non usare mai la mola da smeriglio/taglio senza

l’etichetta che è incollata su di essa

• Montaggio dell’impugnatura ausiliaria E 5

! estrarre la spina dalla presa

• Rimozione/montaggio/regolazione del riparo di

! estrarre la spina dalla presa

- aprire il riparo di protezione F allentando la vite K

- posizionare il riparo di protezione F sul collare

dell’albero e girarlo alla posizione richiesta (secondo

il lavoro da effettuare)

! assicurarsi che i lato chiuso del riparo di

protezione sia sempre rivolto verso l’operatore

- fi ssare il riparo di protezione F serrando la vite K

• Prima di utilizzare l’utensile

- assicurarsi che l’accessorio sia montato

correttamente e fi ssato saldamente

- controllate che l’accessorio giri liberamente,

facendolo ruotare con la mano

- fare girare a vuoto l’utensile per almeno 30 secondi

alla velocità massima in una posizione sicura

- arrestare immediatamente in caso di forti vibrazioni o

altri difetti e cercare di determinare la causa

• Interruttore on/off di sicurezza H 7

- attivate l’utensile 7a

! attenzione all’impatto improvviso provocato

dall’attivazione dell’utensile

! prima che l’accessorio raggiunga il pezzo in

lavorazione, l’utensile deve girare a piena velocità

- disattivate l’utensile 7b

! prima di spegnere l’utensile, dovreste sollevarlo

dal pezzo di lavorazione

! l’accessorio continua a ruotare per un certo

tempo dopo che l’utensile è stato spento

• Partenza dolce elettronica (9785)

Per raggiungere lentamente la velocità massima senza

l’impatto improvviso provocato dall’accensione

- muovere l’utensile avanti ed indietro con moderata

! non usare mai una mola da taglio per smeriglio

- non inclinare l’utensile al taglio

- muovere sempre l’utensile nella stessa direzione

della freccia sulla testa dell’utensile, al fi ne di

impedire che l’utensile venga spinto fuori dal taglio in

modo non controllato

- non applicare pressione sull’utensile; lasciare che la

velocità della mola faccia il lavoro

- la velocità di lavoro della mola da taglio dipende dal

materiale da tagliare

- non rompere le mole da taglio con pressione laterale

• Tenuta e guida dell’utensile

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e) 0

- impugnare sempre l’utensile con entrambe le amni, in

modo da averne completo controllo in qualsiasi

- prevedere una posizione sicura

- fare attenzione alla direzione di rotazione; mantenere

sempre l’utensile in modo che scintille e polvere di

smeriglio/taglio volano distante dal corpo

- tenere scoperte le feritoie di ventilazione J 2

• Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di

questo manuale di istruzioni (contrassegnato da un

asterisco) è stato misurato in conformità a un test

standardizzato stabilito dalla norma EN 60745; questo

valore può essere utilizzato per mettere a confronto un

l’utensile con un altro o come valutazione preliminare di

esposizione alla vibrazione quando si impiega l’utensile

per le applicazioni menzionate

- se si utilizza l’utensile per applicazioni diverse,

oppure con accessori differenti o in scarse

condizioni, il livello di esposizione potrebbe

aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene effettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro

MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le

feritoie di ventilazione)

! non cercate di pulire inserendo oggetti nelle

feritoie di ventilazione

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione

va fatta effettuare da un punto di assistenza autorizzato

per gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino posto di

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su

www.skileurope.com)66

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2002/96/CE sui rifi uti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al fi ne

di essere reimpiegati in modo eco-compatibile

- il simbolo ! vi ricorderà questo fatto quando dovrete

Processo técnico em: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

P CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è

conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive 2006/95/EG,

2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 96 dB(A) ed il

livello di potenza acustica 107 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ m/s

(metodo mano-braccio).

Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

! Altre applicazioni (come il taglio o la spazzolatura) possono avere differenti valori di
