MANUAL DE USUARIO VSZ4GPX1 SIEMENS

Consejos y advertencias de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

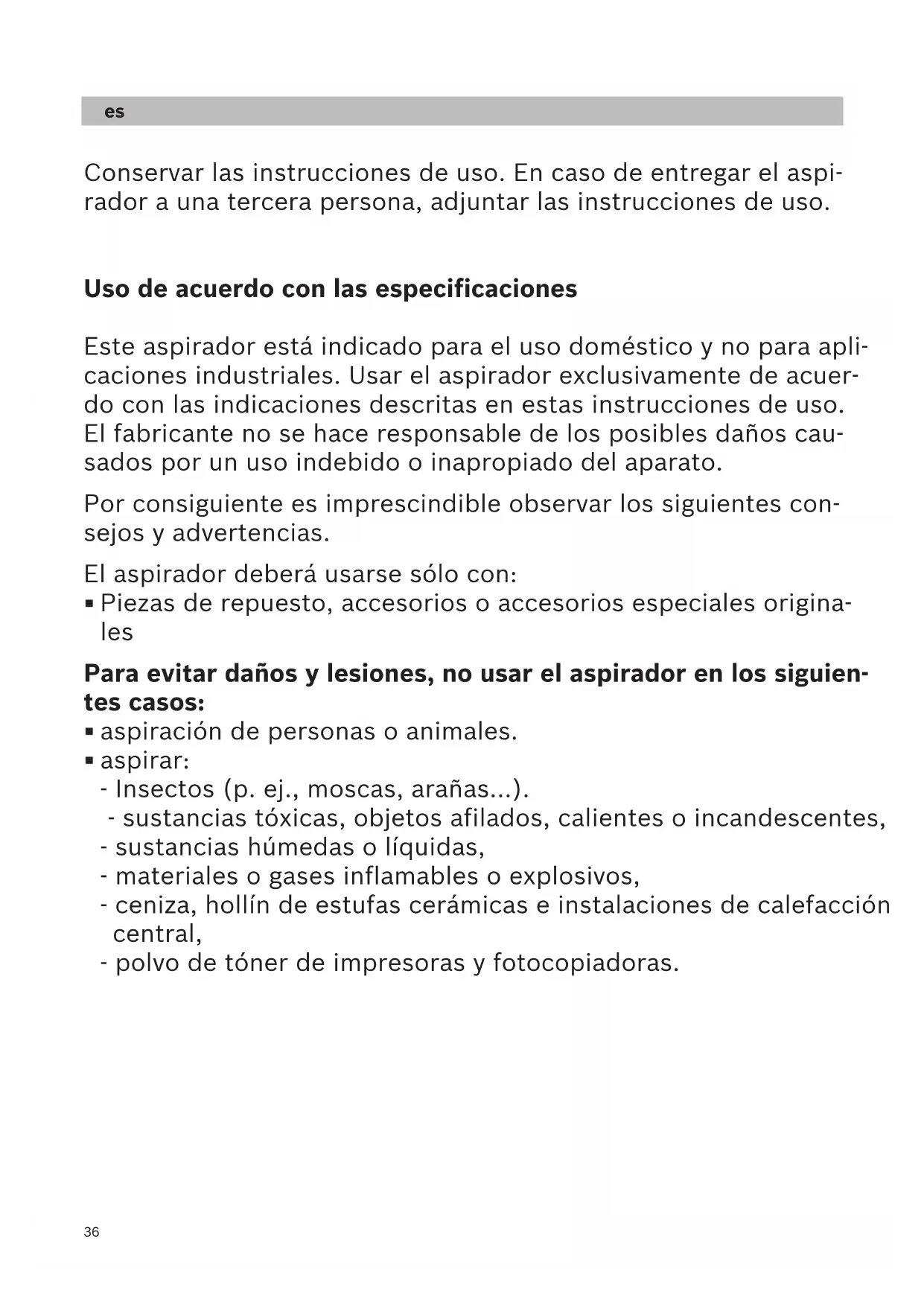

Conservar las instrucciones de uso. En caso de entregar el aspi- rador a una tercera persona, adjuntar las instrucciones de uso. Uso de acuerdo con las especificaciones Este aspirador está indicado para el uso doméstico y no para apli- caciones industriales. Usar el aspirador exclusivamente de acuer- do con las indicaciones descritas en estas instrucciones de uso. El fabricante no se hace responsable de los posibles daños cau- sados por un uso indebido o inapropiado del aparato. Por consiguiente es imprescindible observar los siguientes con- sejos y advertencias. El aspirador deberá usarse sólo con: Piezas de repuesto, accesorios o accesorios especiales origina- les Para evitar daños y lesiones, no usar el aspirador en los siguien- tes casos: aspiración de personas o animales. aspirar: - Insectos (p. ej., moscas, arañas...). - sustancias tóxicas, objetos afilados, calientes o incandescentes, - sustancias húmedas o líquidas, - materiales o gases inflamables o explosivos, - ceniza, hollín de estufas cerámicas e instalaciones de calefacción central, - polvo de tóner de impresoras y fotocopiadoras.de

Consejos y advertencias de seguridad Este aspirador cumple las reglas reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad. La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de carac- terísticas. No aspirar nunca sin depósito de polvo o filtro contra polvos finos. => ¡El aparato puede estropearse! Este aparato puede ser utilizado por niños a partir de 8 años y por personas que presenten limitaciones de las facultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los niños no deben jugar con el aparato. Las tareas de limpieza y mantenimiento que correspondan al usuario no deben ser realizadas por niños sin supervisión. No acercar las boquillas y los tubos a la cabeza cuando se esté aspirando. => ¡Peligro de lesiones! Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. No usar el cable de alimentación de red ni el tubo flexible para llevar/transportar el aspirador. Extraer completamente el cable de alimentación de red si el apa- rato está funcionando durante varias horas. No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe. No colocar el cable de alimentación encima de bordes afilados ni aplastarlo. Extraer el enchufe antes de realizar cualquier trabajo en el aspi- rador. 37de

No poner en marcha el aspirador si presenta algún desperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. Proteger el aspirador de las inclemencias del tiempo, la hume- dad y fuentes de calor. No utilizar productos inflamables o que contengan alcohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de sali- da, etc.). El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato cuando no se use. Inutilizar inmediatamente los aparatos usados para poder elimi- narlos según la normativa. ! Observaciones El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego.de

Indicaciones para eliminar el material de embalaje Embalaje El embalaje protege el aspirador de posibles desperfectos durante el transporte. Está compuesto por materiales no conta- minantes y, por tanto, se pueden reciclar. Entregar los materia- les del embalaje que ya no se necesiten en los centros de reco- gida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos materiales apro- vechables. Por este motivo, entregar los aparatos usados en el comercio habitual o en el centro de reciclaje para su reapro- vechamiento. Consultar las alternativas vigentes para la elimina- ción de residuos a su distribuidor o en el ayuntamiento de su municipio. Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cuando no contengan ninguna sustancia que no pueda desecharse con la basura doméstica. 39de

Nos alegra que haya elegido un aspirador Siemens de la serie Z4.0. En estas instrucciones de uso se presentan diferentes modelos Z4.0. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Siemens, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. En caso de entregar el aspirador a una tercera persona, adjuntar las instrucciones de uso. Abrir los desplegables laterales Descripción de los aparatos 1 Boquilla universal con dos posiciones, (con casquillo de desbloqueo)* 2 Boquilla para suelos duros (con casquillo de desbloqueo)* 3 Cepillo TURBO-UNIVERSAL® para suelos* 4 Empuñadura del tubo 5 Tubo flexible de aspiración 6 Tubo telescópico con tecla desplazable (y casquillo de desbloqueo)* 7 Tubo telescópico con manguito desplazable (y casquillo de desbloqueo)* 8 Cable de alimentación de red 9 Soporte para el tubo 10 Pestaña de cierre 11 Rejilla de salida 12 Bolsa filtrante 13 Filtro de salida* 14 Filtro protector del motor, lavable 15 Asa de transporte 16 Tapa del compartimento general 17 Indicador de cambio de filtro* 18 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 19 Tecla de conexión/desconexión y regulador de potencia 20 Boquilla para tapicería* 21 Boquilla para juntas*

*según equipamiento94 Piezas de repuesto y accesorios especiales A Paquete de filtros de repuesto Filtro TIPO G (VZ41AFG) Para un resultado óptimo: GXXL (VZ41AFGXXL) Contenido: 4 bolsas filtrantes con cierre 1 microfiltro higiénico http://www.dust-bag-siemens.com B Cepillo TURBO-UNIVERSAL® para tapicería VZ46001 Para cepillar y aspirar muebles tapizados, colchones, asientos de vehículos, etc. de una pasada. Especialmente apropiado para aspirar pelos de ani- males. El rodillo del cepillo se acciona por la corrien- te de aspiración del aspirador. No precisa conexión eléctrica. C Cepillo TURBO-UNIVERSAL® para suelos VZ102TBB Para cepillar y aspirar alfombras de pelo corto y moquetas o cualquier tipo de revestimiento de una pasada. Especialmente apropiado para aspirar pelos de animales. El rodillo del cepillo se acciona por la corriente de aspiración del aspirador. No precisa conexión eléctrica. D Boquilla para suelos duros VZ123HD Para aspirar sobre suelos lisos (parqué, baldosas, terracota,...) Puesta en marcha Figura ● Introducir la empuñadura en el tubo de aspiración hasta que encaje. ● Para retirar la empuñadura, presionar las dos lengüetas y extraer el tubo flexible de aspiración. Figura a)Enclavar el racor del tubo flexible en la abertura de aspiración de la tapa. b)Para retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo. Figura a)Introducir la empuñadura en el tubo telescópico. Para separar la empuñadura del tubo, girar un poco la empuñadura y tirar del tubo. b)Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presionar el casquillo de desbloqueo y extraer la empuñadura.

Figura a)Insertar el tubo telescópico en el racor de la boquilla universal. Para separar el tubo del cepillo, girar un poco el tubo y tirar de la boquilla universal. b)Introducir el tubo telescópico en el racor de la

oquilla universal hasta que quede enclavado. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura ●Desbloquear el tubo telescópico ajustando el manguito o la tecla desplazables en la dirección de la flecha y ajustar la longitud deseada. Figura ●Tirar del enchufe para extraer el cable de alimentación de red hasta la longitud deseada y enchufarlo. Figura Conexión/desconexión ●Conectar el aspirador accionando la tecla de encendido/apagado en la dirección de la flecha. Figura Regular la potencia de aspiración La potencia de aspiración deseada puede ajustarse progresivamente girando el mando regulador en la dirección de la flecha. Gama baja de potencia => Para aspirar tejidos delicados,p. ej., tapicerías, cortinas, etc. Gama media de potencia => Para la limpieza diaria en caso de poca suciedad. Gama alta de potencia => Para limpiar revestimientos robustos, suelos resistentes y cuando hay mucha suciedad. Aspiración

Atención: Las boquillas universales están sometidas a un cierto desgaste en función del estado del suelo (p. ej. suelos rugosos, baldosas rústicas, etc.). Por esta razón es aconsejable comprobar regularmente la base de la boquilla. Una base de la boquilla que presente desgaste o bordes afilados puede causar daños en suelos delicados, como parquet o linóleo. El fabricante no se responsabilizará de los daños ocasionados por las boquillas desgastadas. Figura Ajuste de la boquilla universal con dos posiciones: Alfombras y moquetas => Suelos lisos => Si se aspiran partículas de gran tamaño, aspirarlas de una en una y con cuidado para no obstruir el canal de aspiración de la boquilla universal. En caso necesario, retirar la boquilla para poder aspirar mejor las partículas de suciedad.

*según equipamiento95 Figura Aspiración con accesorios adicionales Acoplar las boquillas al tubo de aspiración o a la empuñadura según las necesidades: a)Boquilla para juntas para aspirar en juntas y esquinas, etc.

)Boquilla para tapicería para aspirar en muebles tapizados, cortinas, etc. c)Boquilla para suelos duros Para aspirar revestimientos del suelo duros (baldosas, parquet, etc.) ● Introducir el tubo telescópico en el racor de la

oquilla para suelos duros hasta que quede enclavado. ● Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Figura Limpieza de la boquilla para suelos duros a)Para limpiar la boquilla, aspirar desde abajo. b)Cortar los hilos y pelos enredados con unas tijeras y aspirarlos. Cepillo turbo Si su aparato está equipado con un cepillo Turbo, consulte las instrucciones de uso adjuntas relativas al empleo y al mantenimiento. Figura Si se interrumpe brevemente el trabajo se puede utilizar el soporte para el tubo que se encuentra en la parte posterior del aparato. ●Después de apagar el aparato, introducir el gancho de la boquilla universal en el hueco dispuesto en la parte posterior del aparato. Figura Para salvar obstáculos, p. ej. escaleras, también puede transportarse el aparato por la empuñadura. Tras el trabajo Figura a)Extraer el enchufe de la red. b)Tirar ligeramente del cable de alimentación de red y soltarlo (el cable se enrolla automáticamente). Figura Para guardar/transportar el aparato se puede utilizar el soporte para el tubo en posición vertical situado en el lado inferior del aparato. a)Colocar el aparato en posición vertical. b)Introducir el gancho de sujeción de la boquilla universal en la ranura situada en la parte inferior del aparato. Cambio del filtro

Atención: ¡Desconectar el aparato antes de cada cambio de filtro! 10* 11*

Cambio de la bolsa filtrante Figura ●Si la boquilla universal no toca el suelo y, estando ajustada la máxima intensidad, el indicador de cambio de filtro en la tapa se ilumina completamente en amarillo, debe cambiarse la bolsa filtrante, aun cuando esta no estuviese completamente llena. En tal caso es el tipo de contenido de la bolsa lo que hace necesario el cambio. La boquilla, el tubo de aspiración y el tubo flexible de aspiración no deben estar obstruidos, ya que esto comportaría la iluminación del indicador de cambio de filtro. ●Para eliminar las obstrucciones, la empuñadura puede soltarse fácilmente del tubo flexible. Figura Apertura de la tapa a)Desbloquear la tapa tirando de la pestaña de cierre en la dirección de la flecha. b)Abrir la tapa en la dirección de la flecha. Figura a)Abrir la bolsa filtrante tirando de la pestaña de cierre. b)Extraer la bolsa filtrante. c)Colocar una nueva bolsa filtrante. d)Introducir la nueva bolsa filtrante hasta el tope en el soporte.

Atención: la tapa cierra únicamente si está colocada la bolsa filtrante. Limpieza del filtro protector del motor El filtro protector del motor debe limpiarse regularmente sacudiéndose o enjuagándose. Figura ● Abrir la tapa del compartimento colector del polvo. Figura a)Desencajar el filtro protector del motor tirando del lateral y extraerlo en la dirección de la flecha. b)Limpiar el filtro protector del motor sacudiéndolo. c)Lavar el filtro protector del motor en caso de que esté muy sucio. ● A continuación, dejar secar el filtro durante un mínimo de 24 horas. d)Después de la limpieza, introducir el filtro en el aparato, encajarlo y cerrar el compartimento general. Cambio del filtro de salida Aspirador con microfiltro higiénico Debe cambiarse cada vez que se inserte un nuevo paquete de filtros de repuesto

*según equipamiento96 Figura ● Abrir la tapa del compartimento general. Figura a)Desbloquear el soporte del filtro accionando la palanca de cierre en la dirección de la flecha. b)Extraer el microfiltro higiénico.

)El microfiltro higiénico se puede lavar. ● A continuación, se ha de dejar secar un mínimo de 24 horas. d)Extraer el microfiltro higiénico. Colocar un nuevo microfiltro higiénico en el aparato. e)Montar el soporte del filtro en el aparato y encajarlo. Aspirador con filtro HEPA Si el aparato está equipado con un filtro HEPA, éste debe cambiarse anualmente. Figura ● Abrir la tapa del compartimento general. Figura a)Accionando la palanca de cierre en la dirección de la flecha desbloquear el filtro HEPA y extraerlo del aparato. b)Introducir el filtro HEPA nuevo y encajarlo. Después del aspirado de partículas de polvo finas, limpiar el filtro protector del motor y, si fuera necesario, también el microfiltro higiénico, o sustituir el filtro HEPA. Cuidados La limpieza del aspirador sólo debe realizarse con el aparato apagado y el enchufe desconectado de la red. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza convencional para plásticos.

No utilizar productos abrasivos, limpiacristales o productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua. En caso necesario, el compartimento general se puede limpiar con un segundo aspirador o simplemente con un paño seco o un pincel para polvo. Quedan reservadas las modificaciones técnicas. 21*

ES España, Spain En caso de avería llámenos al numeroabajo indicado, le recogemos el apa-rato en su domicilio y se lo devolvemosreparado. También puede comprar on-line en nuestra web: repuestos, acce-sorios y productos de mantenimientopara su aspirador Tel.: 902 11 88 21 BSH Electrodomésticos España S. A.Servicio Oficial del Fabricante, Polígono Malpica, Calle D, Parcela 96 A 50016 Zaragozamailto:CAU-Siemens@bshg.com www.siemens-home.es
