INSTRUKCJA OBSŁUGI VSZ4GPX1 SIEMENS

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Instrukcja uzytkowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

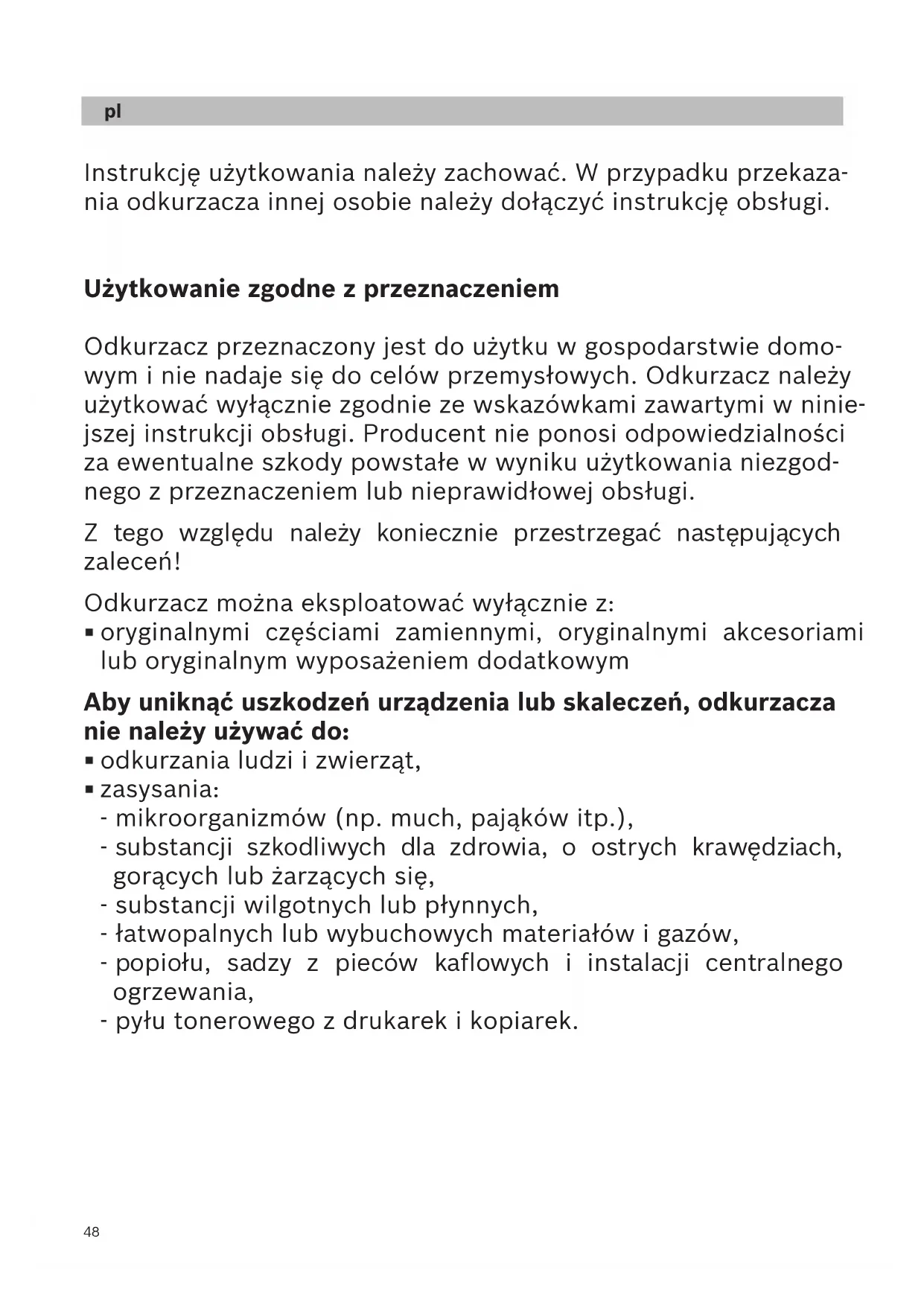

Instrukcję użytkowania należy zachować. W przypadku przekaza- nia odkurzacza innej osobie należy dołączyć instrukcję obsługi. Użytkowanie zgodne z przeznaczeniem Odkurzacz przeznaczony jest do użytku w gospodarstwie domo- wym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie ze wskazówkami zawartymi w ninie- jszej instrukcji obsługi. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgod- nego z przeznaczeniem lub nieprawidłowej obsługi. Z tego względu należy koniecznie przestrzegać następujących zaleceń! Odkurzacz można eksploatować wyłącznie z: oryginalnymi częściami zamiennymi, oryginalnymi akcesoriami lub oryginalnym wyposażeniem dodatkowym Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do: odkurzania ludzi i zwierząt, zasysania: - mikroorganizmów (np. much, pająków itp.), - substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się, - substancji wilgotnych lub płynnych, - łatwopalnych lub wybuchowych materiałów i gazów, - popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania, - pyłu tonerowego z drukarek i kopiarek.de

Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia wymogi techniki oraz przepisy bezpieczeństwa. Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej. Nigdy nie odkurzać bez pojemnika na pył i mikrofiltra. => Może to doprowadzić do uszkodzenie urządzenia! Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych. Nie odkurzać szczotką ani rurą w pobliżu głowy. => Istnieje niebezpieczeństwo obrażeń ciała! Podczas odkurzania schodów urządzenie musi znajdować się niżej niż użytkownik. Nie używać przewodu zasilającego ani węża do przenoszenia/transportowania odkurzacza. W przypadku wielogodzinnej pracy w trybie ciągłym należy całkowicie wyciągnąć z odkurzacza przewód zasilający. W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. Przed przystąpieniem do prac związanych z naprawą lub konser wacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego. Nie włączać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda siecio- wego. 49de

W celu uniknięcia zagrożeń naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis. Odkurzacz należy chronić przed wpływem czynników atmos- ferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. => Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, należy go wyłączać. Zużyte urządzenia należy bezzwłocznie doprowadzać do stanu nieprzydatności, a następnie przekazać je do utylizacji zgodnie z obowiązującymi przepisami. ! Uwaga Gniazdo sieci energetycznej musi być zabezpieczone bezpiecz- nikiem o mocy co najmniej 16 A. Jeżeli w momencie włączania urządzenia zadziała bezpiecznik, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądowego. Zadziałania bezpiecznika można uniknąć, ustawiając najniższy stopień mocy przed włączeniem urządzenia i wybierając wyższy stopień dopiero po jego włączeniu.de

Wskazówki dotyczące utylizacji Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych. Stare urządzenia Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wysłużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponow- nego wykorzystania. Informację na temat aktualnie obowiązujących sposobów utylizacji można uzyskać w wyspecja- lizowanym sklepie lub w urzędzie gminy. Utylizacja filtrów i worków filtrujących Filtry i worki filtrujące wykonane są z materiałów przyjaznych dla środowiska. Jeśli nie zawierają substancji szkodliwych lub nie- dozwolonych, można je wyrzucać z odpadami komunalnymi. 51de

Dziękujemy za zakup odkurzacza Z4.0 firmy Siemens. W niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza Z4.0. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Siemens, które zostały skonstruowane specjalnie do tego modelu odkurzacza. Instrukcję użytkowania należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć instrukcję obsługi. Należy rozłożyć strony z rysunkami! Opis urządzenia 1 Przełączalna szczotka do podłóg (z tuleją odblokowującą)* 2 Szczotka do podłóg twardych (z tuleją odblokowującą)* 3 Szczotka TURBO-UNIVERSAL®* do podłóg 4 Uchwyt węża 5 Wąż ssący 6 Rura teleskopowa z przyciskiem przesuwanym (i tuleją odblokowującą)* 7 Rura teleskopowa z tuleją przesuwną (i tuleją odblokowującą)* 8 Przewód zasilający 9 Zaczep 10 Dźwignia zamykająca 11 Kratka wylotu powietrza 12 Worek filtrujący 13 Filtr wylotu powietrza* 14 Filtr zabezpieczający silnik (nadaje się do prania) 15 Uchwyt do noszenia 16 Pokrywa komory pyłowej 17 Wskaźnik wymiany filtra* 18 Zaczep rury ssącej (na spodzie urządzenia) 19 Włącznik/wyłącznik i regulator mocy 20 Szczotka do tapicerki* 21 Ssawka do szczelin*

kiviteltől függően pl103 Części zamienne i wyposażenie dodatkowe A Pakiet filtrów wymiennych Filtr TYP G (VZ41AFG) Dla najwyższej wydajności: GXXL (VZ41AFGXXL) Zawartość: 4 worki filtrujące z zamknięciem 1 mikrofiltr higieniczny http://www.dust-bag-siemens.com B Szczotka TURBO-UNIVERSAL® do tapicerki VZ46001 Jednoczesne szczotkowanie i odkurzanie mebli tapi- cerskich, materacy, foteli samochodowych itd. Szczególnie nadaje się do usuwania sierści zwierząt. Wałek szczotki napędzany jest za pomocą strumienia powietrza zasysanego przez odkurzacz. Nie jest wymagane podłączenie do sieci elektrycznej. C Szczotka TURBO-UNIVERSAL® do podłóg VZ102TBB Jednoczesne szczotkowanie i odkurzanie dywanów i wykładzin dywanowych z krótkim włosiem, względnie wszystkich wykładzin. Szczególnie nadaje się do usuwania sierści zwierząt . Napęd wałka szc- zotki odbywa się za pomocą strumienia powietrza zasysanego przez odkurzacz. Nie jest wymagane podłączenie do sieci elektrycznej. D Szczotka do podłóg twardych VZ123HD Do odkurzania gładkich powierzchni podłogowych (parkiet, płytki ceramiczne, terakota...) Przed pierwszym użyciem Rysunek ● Połączyć uchwyt z wężem ssącym. W celu wyjęcia uchwytu ścisnąć obie zapadki i wyciągnąć wąż ssący. Uruchomienie Rysunek a)Króciec węża włożyć w otwór ssący w pokrywie, aż do zaskoczenia na miejsce. b)W celu wyciągnięcia węża ssącego wcisnąć obie zapadki i wyciągnąć wąż. Rysunek a)Wsunąć uchwyt w rurę teleskopową. W celu rozłączenia nieco obrócić uchwyt i wyciągnąć z rury. b)Uchwyt wsunąć do zatrzaśnięcia w rurę teleskopową. W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć uchwyt. Rysunek a)Włożyć rurę teleskopową w króciec szczotki do podłóg. W celu rozłączenia nieco obrócić rurę i wyciągnąć ze szczotki do podłóg. b)Wsunąć rurę teleskopową w króciec szczotki do podłóg, aż do zatrzaśnięcia. W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

Rysunek ● Poprzez zmianę pozycji tulei przesuwnej/przycisku przesuwnego odblokować rurę teleskopową i ustawić odpowiednią długość. Rysunek ● Chwycić za wtyczkę przewodu zasilającego, wyciągnąć przewód na odpowiednią długość i włożyć wtyczkę do gniazda. Rysunek Włączanie/wyłączanie ● Włączyć odkurzacz poprzez przesunięcie przycisku włącznika/wyłącznika w kierunku wskazanym przez strzałkę. Rysunek Regulacja siły ssania Poprzez obracanie pokrętła regulacyjnego zgodnie z kierunkiem strzałki można bezstopniowo ustawić żądaną siłę ssania. Niski stopień mocy => Do odkurzania delikatnych materiałów, np. tapicerki, zasłon itp. Średni stopień mocy => Do codziennego odkurzania małych zabrudzeń. Wysoki stopień mocy => Do czyszczenia wytrzymałych wykładzin podłogowych, podłóg twardych oraz przy dużym zanieczyszczeniu. Odkurzanie

Uwaga W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych kantach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg. Rysunek Ustawianie przełączanej szczotki do podłóg: Dywany i wykładziny dywanowe => Gładkie podłogi => W przypadku zasysania większych cząsteczek brudu zachować ostrożność i zwrócić uwagę, aby cząsteczki były zasysane po kolei, co pozwoli uniknąć zatkania kanału ssącego szczotki do podłóg. Ewentualnie należy unieść szczotkę, aby móc lepiej zasysać cząsteczki brudu.

kiviteltől függően104 Rysunek Odkurzanie z zastosowaniem wyposażenia dodatkowego W zależności od potrzeby nasadzić szczotkę na rurę ssącą lub uchwyt: a)Ssawka do szczelin. Do odkurzania szczelin, rogów itp.

)Szczotka do tapicerki. Do odkurzania mebli tapicerskich, zasłon itp. c)Szczotka do podłóg twardych Do odkurzania twardych podłóg (płytek ceramicznych, parkietu itp.) ● Wsunąć rurę teleskopową w króciec szczotki do

odłóg twardych, aż do zaskoczenia na miejsce. ● W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową. Rysunek Czyszczenie szczotki do podłóg twardych a)W celu oczyszczenia odkurzyć szczotkę od spodu. b)Nawinięte nitki i włosy przeciąć nożyczkami i odkurzyć. Turboszczotka Jeśli urządzenie wyposażone jest w turboszczotkę, należy stosować się do zaleceń dotyczących użytkowania i konserwacji zawartych w załączonej instrukcji obsługi. Rysunek W czasie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z tyłu urządzenia. ● Po wyłączeniu urządzenia hak na szczotce do podłóg wsunąć we wgłębienie na spodzie urządzenia. Rysunek Aby pokonać przeszkody, np. schody, urządzenie można przenosić za uchwyt. Po pracy Rysunek a)Wyciągnąć wtyczkę z gniazda. b)Pociągnąć krótko za przewód zasilający i puścić (przewód zwija się automatycznie). Rysunek Do odstawiania/transportowania urządzenia można korzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia. a)Ustawić urządzenie pionowo. b)Wsunąć hak ssawki do podłóg we wgłębienie na spodzie urządzenia. Wymiana filtra

Uwaga: Przed wymianą filtra zawsze wyłączać urządzenie! 10* 11*

Wymiana worka filtrującego Rysunek ● Jeśli w momencie uniesienia szczotki nad podłogą przy najwyższej mocy ssania cały wskaźnik wymiany filtra na pokrywie zabarwi się na żółto, należy wymienić worek filtrujący, również gdy nie jest jeszcze całkowicie wypełniony. W tym przypadku o konieczności wymiany worka decyduje rodzaj odkurzonych zanieczyszczeń. Szczotka, rura ssąca i wąż ssący nie mogą być przy tym zatkane, ponieważ to także powoduje włączenie się wskaźnika wymiany filtra. ● W celu usunięcia zatkania można w łatwy sposób odłączyć uchwyt od węża. Rysunek Otwieranie pokrywy a)Odblokować pokrywę poprzez pociągnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. b)Otworzyć pokrywę zgodnie z kierunkiem strzałki. Rysunek a)Zamknąć worek filtrujący poprzez pociągnięcie zapadki zamykającej. b)Wyjąć worek filtrujący. c)Włożyć nowy worek filtrujący. d)Worek filtrujący wsunąć do oporu w mocowanie.

Uwaga: Pokrywa zamyka się wyłącznie z włożonym workiem filtrującym. Czyszczenie filtra zabezpieczającego silnik Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie lub wypłukanie! Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Blokadę filtra zabezpieczającego silnik zwolnić poprzez pociągnięcie z boku i wyjąć filtr zgodnie z kierunkiem strzałki. b)Oczyścić filtr zabezpieczający silnik przez wytrzepanie. c)W przypadku dużego zanieczyszczenia filtr należy wypłukać. ● Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. d)Po oczyszczeniu filtr zabezpieczający silnik włożyć w urządzenie, zablokować i zamknąć pokrywę komory pyłowej. Wymiana filtra wylotu powietrza Odkurzacz z mikrofiltrem higienicznym Kiedy należy wymieniać? Zawsze przy użyciu nowego pakietu filtrów wymiennych.

kiviteltől függően105 Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Odblokować uchwyt filtra poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. b)Wyjąć mikrofiltr higieniczny.

)Mikrofiltr higieniczny można wypłukać. ● Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. d)Wyjąć mikrofiltr higieniczny. Włożyć nowy mikrofiltr w uchwyt filtra. e)Włożyć uchwyt filtra w urządzenie i zatrzasnąć. Odkurzacz z filtrem Hepa Jeśli urządzenie wyposażone jest w filtr Hepa, należy go wymieniać co roku. Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Odblokować filtr Hepa poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki i wyjąć z urządzenia. b)Włożyć nowy filtr Hepa i zablokować. W przypadku zassania drobnych cząsteczek pyłu należy oczyścić filtr zabezpieczający silnik, ewentualnie wymienić mikrofiltr higieniczny lub filtr Hepa. Konserwacja Przed każdym czyszczeniem odkurzacza należy go wyłączyć i wyciągnąć wtyczkę z gniazda. Odkurzacz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. W żadnym wypadku nie wolno zanurzać odkurzacza w wodzie. W razie potrzeby komorę pyłową odkurzyć za pomocą drugiego odkurzacza lub oczyścić suchą ściereczką lub pędzelkiem. Zastrzegamy sobie prawo do zmian technicznych. 20*
