MANUAL DE USUARIO LC427SSX FUNAI

• El usuario no debe conectar ningún otro dispositivo al conector USB, tales como: cámara digital, teclado, mouse, etc. (porque éstos no funcionarán).
• La actualización de software, en la mayoría de los casos, la realiza personal de servicio autorizado, pero bajo ciertas circunstancias se les podría solicitar al los usuarios llevarla a cabo ellos mismos.

El modelo y el número de serie de esta unidad se pueden encontrar en la caja. Deberá anotar y guardar el modelo y el número de serie para consultarlos, si los necesita, en el futuro.

Número de modelo: ____

El símbolo del rayo con punta de flecha, en el interior de un triángulo equilátero, tiene la finalidad de avisar al usuario de la presencia de "tensión peligrosa" dentro de la caja del aparato que podría ser de suficiente intensidad como para constituir un riesgo para las personas en caso de que éstas recibiesen una descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene la fi nalidad de avisar al usuario de la presencia de instrucciones de utilización y mantenimiento (servicio) en el material impreso que acompaña al aparato.

La marca de aviso está situada en la parte inferior o posterior de la caja.

Instrucciones de Seguridad Importantes

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Haga caso de todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie el aparato con un paño seco.
7. No tape ninguna abertura de ventilación. Haga la instalación siguiendo las instrucciones del fabricante.
8. No instale el aparato cerca de fuentes de calor como, por ejemplo, radiadores, salidas de aire caliente, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.

9. No anule la función de seguridad de la clavija polarizada o con conexión a tierra. Una clavija polarizada tiene dos patillas, una de la cuales es más ancha que la otra. Una clavija del tipo de conexión a tierra tiene dos patillas y una espiga de conexión a tierra. La patilla más ancha y la espiga se incluyen para su seguridad. Si la clavija suministrada no se puede conectar en su toma de corriente, consulte a un electricista para que le reemplace la toma de corriente obsoleta.

10. Proteja el cable para que nadie lo pise ni sea pellizado, particularmente en la clavija, receptáculo de conveniencia o punto por donde sale del aparato.

11. Utilice solamente los accesorios especificados por el fabricante.
12. Utilice el aparato sólo con el carrito, soporte, trípode, ménsula o mesa especificado por el fabricante, o vendido con el aparato. Cuando utilice un carrito, tenga cuidado para mover la combinación del carrito/aparato, para evitar causar heridas o que el aparato se caiga
13. Desenchufe este aparato durante las tormentas eléctricas o cuando no se vaya a utilizar durante mucho tiempo.
14. Solicite todas las reparaciones al personal de servicio cualificado. Las reparaciones serán necesarias cuando el aparato se haya estropeado de cualquier forma como, por ejemplo, cuando el cable o la clavija de alimentación se hayan dañado, cuando se hayan derramado líquidos o hayan caído objetos en el interior del aparato, cuando el aparato haya estado expuesto a la lluvia o a la humedad, cuando no funcione normalmente o cuando se haya caído.

No coloque la unidad sobre un mueble que pueda volcar si algún niño o adulto lo inclina, empuja, se coloca encima o trepa por él. La caída de la unidad puede provocar lesiones graves e incluso la muerte.

ADVERTENCIA DE LA FCC

Este aparato puede generar o utilizar energía radioeléctrica. Los cambios o las modificaciones que se hagan en este aparato podrán causar interferencias a menos que éstos sean aprobados expresamente en este manual. El usuario podrá perder la autorización que tiene para utilizar este aparato si hace algún cambio o modificación que no haya sido autorizado.

INTERFERENCIA DE RADIO Y TV

Este aparato ha sido probado y ha demostrado cumplir con los límites existentes para los dispositivos digitales de la Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Este aparato genera, utiliza y puede radiar energía radioeléctrica, y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existen garantías de que no se produzcan interferencias en una instalación particular. Si este aparato causa interferencias perjudiciales en la recepción de la radio o la televisión, lo que se puede determinar apagando y luego encendiendo el aparato, al usuario se le recomienda intentar eliminar la interferencia tomando una, o más, de las medidas siguientes:

1) Cambie la orientación y la ubicación de la antena de recepción.
2) Aumente la separación entre el aparato y el receptor.
3) Conecte el aparato en una toma de corriente o circuito que sean diferentes de aquellos a los que está conectado el receptor.
4) Consulte a su concesionario o técnico en radio/TV con experiencia para solicitar su ayuda.

Este aparato digital de la clase B cumple con la norma canadiense ICES-003.

Este aparato no deberá colocarse en una instalación empotrada como, por ejemplo, una librería o estantería, a menos que disponga de una ventilación apropiada. Asegúrese de dejar un espacio libre de unos 4 pulgadas (10cm) alrededor de este aparato.

Desconecte la clavija de alimentación de la toma de corriente cuando busque un problema o no utilice el aparato. La clavija de la alimentación deberá estar siempre lista para ser conectada.

AVISO:

Si la pila se sustituye incorrectamente existe el riesgo de que se produzca una explosión. Sustitúyala siempre por otra de tipo equivalente.

ADVERTENCIA:

Las baterías y las pilas (la batería o la pila que está instalada) no deberán exponerse a un calor excesivo como, por ejemplo, el del sol, el de un incendio u otro similar.

LA LUZ Ⓗg DE LA LCD CONTIENE MERCURIO, DESHÁGASE DE ELLA CUMPLIENDO LA LEY LOCAL, ESTATAL O FEDERAL.

ADVERTENCIA: Para impedir lesiones, este aparato deberá fijarse firmemente al suelo/pared siguiendo las instrucciones.

PARA EVITAR PELIGROS DE DESCARGA ELÉCTRICA O INCENDIO

• No maneje el cable de alimentación de CA con las manos mojadas.
• No retire la caja de esta unidad. Tocar las piezas del interior de la caja puede causar una descarga eléctrica y/o daños en esta unidad. Para realizar reparaciones y ajustes en el interior de este aparato, llame a un concesionario cualificado o a un centro de reparaciones autorizado.
• No tire del cable de alimentación CA cuando lo desconecte de una toma de CA. Sujete la clavija y tire de ella.
• No meta sus dedos ni otros objetos en la unidad.

COLOCACIÓN Y MANEJO

• Las aberturas no deberán taparse colocando la unidad en una cama, sofá, alfombra u otra superficie similar.
• No instale la unidad cerca de un radiador o salida de aire caliente.
• No instale la unidad expuesta a la luz solar directa, cerca de campos magnéticos o en lugares expuestos al polvo o a vibraciones fuertes.
• Evite colocar la unidad donde se produzcan cambios extremos de temperatura.
• Instale la unidad en una posición horizontal y estable. No ponga nada directamente encima o debajo de la unidad. Dependiendo de los dispositivos externos, es posible que se produzcan ruidos y alteraciones en la imagen y/o sonido si la unidad se coloca demasiado cerca de ellos. En este caso, deje un buen espacio entre los dispositivos externos y la unidad.
• Dependiendo del medio ambiente, la temperatura de esta unidad puede aumentar un poco, pero esto no indica ningún fallo de funcionamiento.

NOTA ACERCA DEL RECICLADO

• Los materiales de embalaje de esta unidad son reciclables y pueden volver a utilizarse. Disponga de ellos según los reglamentos de reciclado locales.
• Las baterías y las pilas nunca deberán tirarse a la basura ni incinerarse, sino que se deberá disponer de ellas según los reglamentos locales relacionados con la basura química.

TRANSPORTE DE ESTA UNIDAD

• Esta unidad deberá ser llevada por un mínimo de dos personas.
• Asegúrese de sujetar firmemente los bastidores superior e inferior de la unidad como se muestra en la ilustración.

√ Información sobre Marcas Registradas

• HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas registradas de HDMI Licensing LLC.
• Fabricado bajo licencia de Dolby Laboratories. "Dolby" y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
• Los Productos que han conseguido el ENERGY STAR® están diseñados para proteger el medio ambiente a través de una mejor eficiencia en el consumo de energía.

Accesorios Suministrados

manual del usuario (1EMN24662)

guía de inicio rápido (1EMN24666)

mando a distancia (NF015UD)

tarjeta de registro (1EMN24700)

tornillo Phillips para enganchar el soporte x 4 (FPH34140)

Cable de suministro eléctrico (WAV0162LW001) o (WAV0162LTE03)

- Si necesita cambiar estos accesorios, consulte el número de pieza que aparece junto a las ilustraciones y llame a nuestro teléfono de atención al cliente, que encontrará en la portada de este manual.

☑ Conectar el Soporte

Debe colocarle el soporte a la unidad para que sirva como unidad de mesa. Compruebe que la parte trasera y la delantera del soporte coinciden en la dirección apropiada.

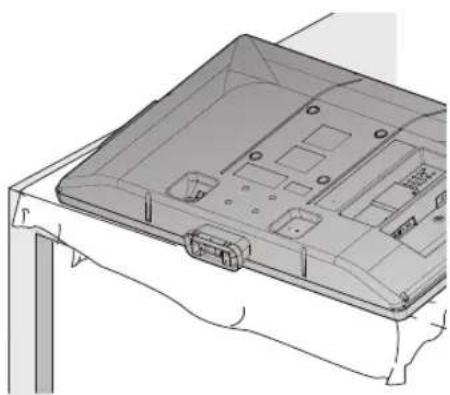

1 Extienda un paño grueso y suave sobre una mesa, como se muestra abajo.

Coloque la unidad principal con la pantalla hacia abajo sobre la mesa. Compruebe que no daña la pantalla. Se necesitan al menos dos personas para llevar a cabo este paso.

2 Inserte el cuello de la parte inferior de la unidad principal en el orifi cio del soporte (como muestra la fl echa①).

3 Atornille tornillos Phillips en los 4 orificios roscados de la base del soporte hasta que queden apretados.

Para retire es sporte de esta unidad

Desatornille los tornillos Phillips de los orificios indicados en “②”. Después de que se hayan retirado los tornillos tire el soporte hacia la parte trasera de la unidad. Tenga cuidado de no dejar caer el soporte cuando lo retire.

Nota:

• Al poner el soporte, compruebe que todos los tornillos están bien apretados. Si el montaje no está bien puesto, podría hacer que se caiga la unidad con el resultado de heridas así como daños a la unidad.
• Asegúrese de utilizar una mesa que pueda soportar el peso de la unidad y que sea más grande que la unidad.
• Asegúrese de que la mesa se encuentra en posición estable.

Símbolos Utilizados en este Manual

Ésta es la descripción de los símbolos utilizados en este manual. La descripción se refiere a:

TV : Funcionamiento de TV analógica

DTV : Funcionamiento de TV digital

- Si no aparece ninguno de los símbolos bajo el encabezamiento de función, el funcionamiento es aplicable a ambos.

Características

• DTV/TV/CATV

- Puede utilizar su mando a distancia para seleccionar canales emitidos en formato digital y en formato analógico convencional. Además, los suscriptores de cable pueden acceder a sus canales de televisión por cable.

- Visualización de Información (solamente DTV)

- Puede visualizar el título, el contenido y otra información del actual programa DTV en la pantalla del televisor.

- Exploración Automática de Canales

- Esta unidad explora y memoriza automáticamente los canales disponibles en su zona, eliminando complicados procedimientos de configuración.

- Bloqueo Infantil

- Esta función le permite bloquear el acceso de los niños a programas inapropiados.

• Decodificador de Subtítulos

- El decodificador de subtítulos incorporado muestra el texto de la programas que contiene subtítulos.

• Sintonizador MTS/SAP

- Puede seleccionarse el audio desde el mando a distancia.

- Función de Apagado Automático

- Si no hay entrada de señal desde el terminal de antena y no se realiza ninguna operación durante 15 minutos, la unidad se apagará automáticamente.

- Temporizador de Apagado

- Esta función apagará la corriente de la unidad automáticamente en un momento concreto.

- Opciones para Idioma de Pantalla

- Seleccione el idioma que aparecerá en la pantalla: Inglés, español o francés.

- Función de Sonido Estéreo

- Sintonización de Frecuencia PLL Sintonizada

- Proporciona una selección de canales gratuita y sencilla y le permite sintonizar directamente con cualquier canal mediante los botones de número de canal del mando a distancia.

- Diversos Ajustes de la Imagen y el Sonido

- Adecua la calidad de la imagen a su entorno y selecciona el sonido que usted prefiera.

- Entrada HDMI

- Cuando utilice una entrada HDMI1, puede utilizar esta unidad a modo de monitor de PC siempre que su PC disponga de un terminal de salida DVI.

- Entrada de Vídeo en Componentes

- Entrada de S-video

- Entrada AV

- Terminal USB

- Los archivos JPEG y MP3 almacenados en memorias flash USB pueden reproducirse con esta unidad.

• Salida de Audio Digital

- Salida Analógica de Audio

Contenido√

Precauciones....2

Información sobre Marcas Registradas....3

INTRODUCCIÓN

Accesorios Suministrados 4

Conectar el Soporte....4

Símbolos Utilizados en este Manual .....4

Características....5

Panel de Control 6

Terminales 6

Función del Mando a Distancia....7

Instalación de las Pilas 7

PREPARACIÓN

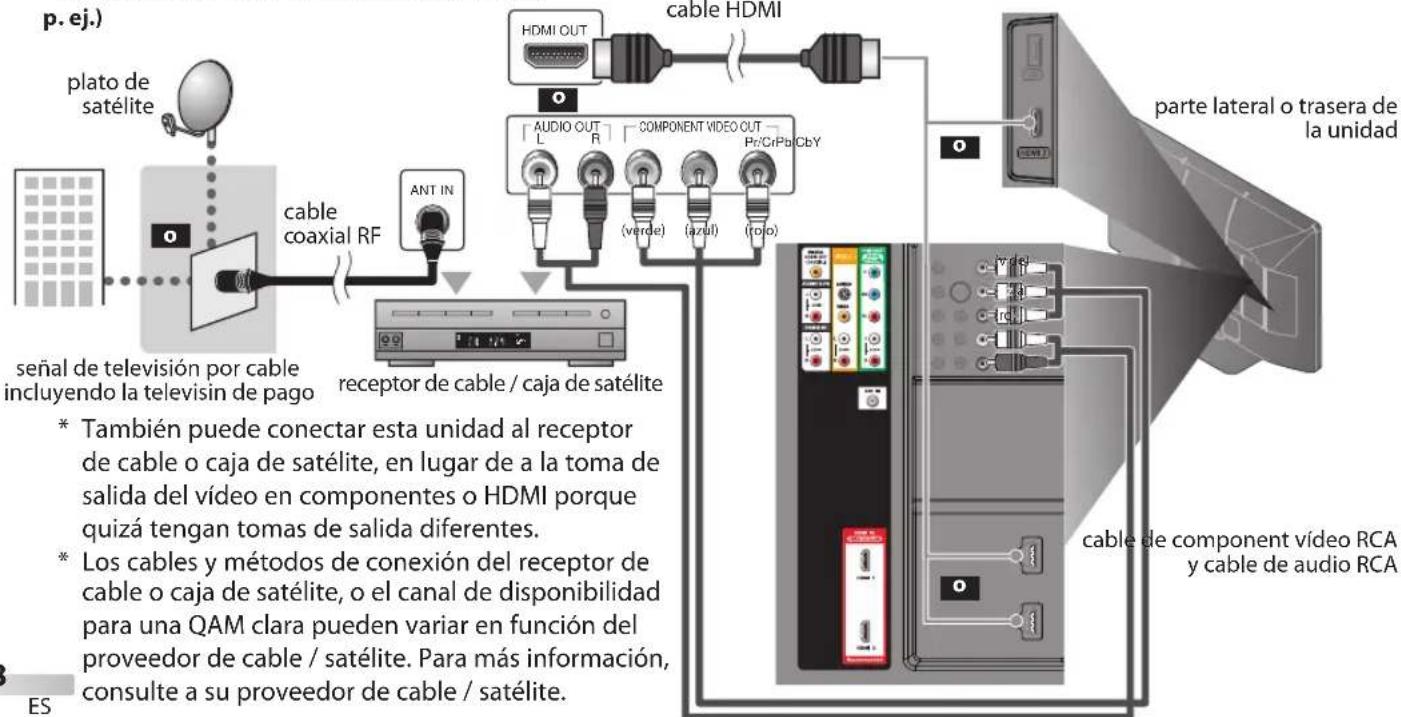

Conexión al Receptor de Cable o Caja de Satélite ..... 8

Conexión de Dispositivo Externo 9

Colocación de los Cables....12

Enchufe el Cable Alimentador de CA....12

PARA VER LA TELEVISIÓN

Selección de Canal 14

Ajuste de Volumen....14

Temporizador de Apagado....14

Modo Fijo 15

Para Cambiar Entre Cada Modo de Entrada....15

Para Cambiar el Modo de Audio ....15

Información de Pantalla....16

Modo de Visualización de Pantalla del Televisor .....17

AJUSTE OPCIONAL

Menú Principal....18

Autoscan....18

Lista de Canales....19

Registro Manual 19

Confirmación de la Antena....20

Selección de Idioma....20

Ajuste de Imagen....21

Ajuste de Sonido 22

Subtítulo Cerrado....23

Bloqueo Infantil....26

Ajustes de PC....30

Modo de Ahorro de Energía .....31

Ubicación ....31

Información sobre el Software Actual .....32

Reproducción JPEG/MP3....32

SOLUCIÓN DE PROBLEMAS

Guía de Solución de Problemas....34

Preguntas Frecuentes....36

INFORMACIÓN

Glosario....37

Mantenimiento....37

Denominaciones de Canales de Cable 38

Especificaciones Generales....38

Especificación Eléctrica....38

Otras Especificaciones....38

Garantía Limitada....tapa trasera

© 2009 Funai Electric Co., Ltd.

Todos los derechos reservados. No se permite la reproducción total o parcial de este manual, ni su copia, transmisión, difusión, transcripción, descarga o almacenamiento en ningún soporte de almacenamiento, en forma alguna o con fin alguno sin la autorización expresa y previa por escrito de Funai.

Además, toda distribución comercial no autorizada de este manual o toda revisión del mismo queda estrictamente prohibida.

La información contenida en este documento puede ser objeto de cambios sin previo aviso. Funai se reserva el derecho de cambiar el contenido de este documento sin la obligación de notificar dichos cambios a ninguna persona u organización.

FUNAI con el diseño es una marca comercial registrada de Funai Electric Co., Ltd y no se puede utilizar en modo alguno sin la autorización expresa por escrito de Funai. Todas las restantes marcas comerciales utilizadas en este documento siguen siendo propiedad exclusiva de sus respectivos propietarios. Nada de lo contenido en este manual debe ser entendido como concesión, implícita o de otro tipo, de cualquier licencia o derecho de uso de cualquiera de las marcas comerciales en él visualizadas. El uso indebido de cualquier marca comercial o de cualquier otro contenido de este manual queda estrictamente prohibido. Funai hará cumplir enérgicamente sus derechos de propiedad intelectual dentro de los límites máximos establecidos por la ley.

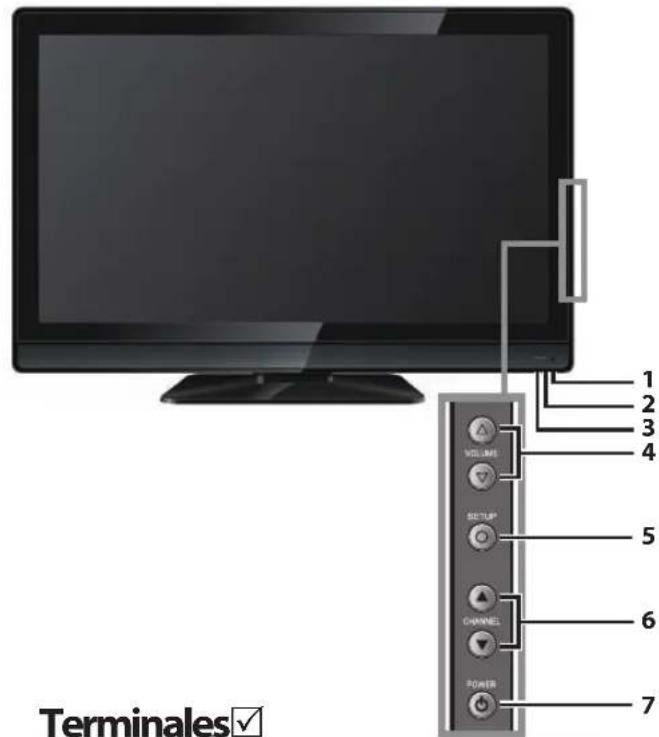

Panel de Control

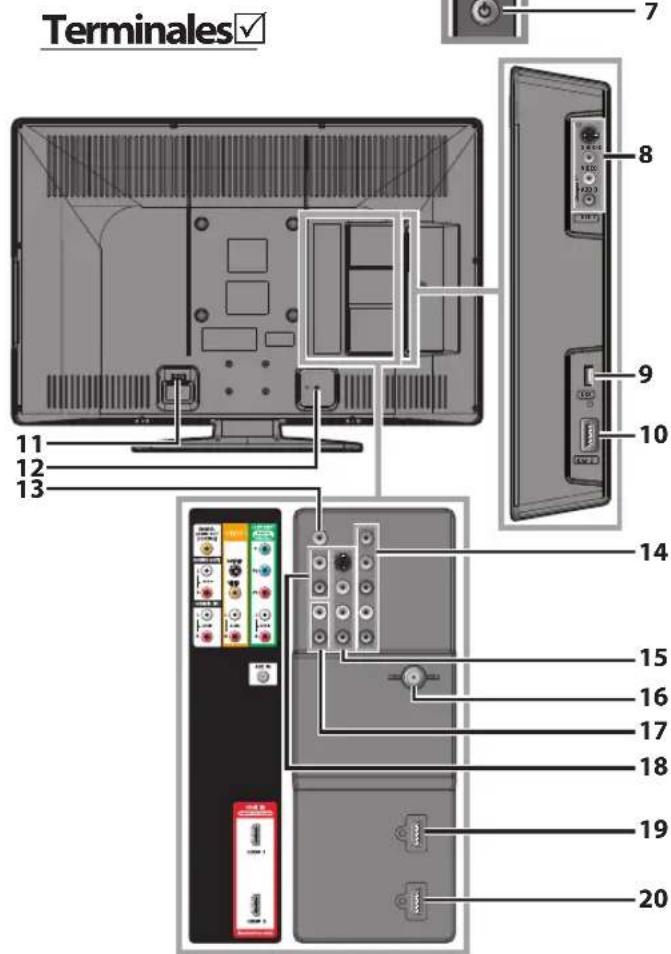

Terminales✓ VOLUME SETUP CHANNEL POWER 1 2 3 4 5 6 7

Terminales 11 12 13 8 9 10 14 15 16 17 18 19 20

Nota:

• El usuario no debe conectar ningún otro dispositivo al conector USB, tales como: cámara digital, teclado, mouse, etc. (porque éstos no funcionarán).

• La actualización de software, en la mayoría de los casos, la realiza personal de servicio autorizado, pero bajo ciertas circunstancias se les podría solicitar al los usuarios llevarla a cabo ellos mismos."

• ventana del sensor de infrarrojos

Recibe los rayos infrarrojos transmitidos desde el mando a distancia.

1. indicador de POWER ON

Se ilumina de color verde cuando está encendido.

1. indicador de STAND BY

Se ilumina de color rojo cuando está apagado.

1. VOLUME △/▽ (p. 14)

Presione para ajustar el volumen o para moverse a derecha (△) / izquierda (√) por los elementos del menú principal.

1. SETUP ○ (p. 13)

Presione para visualizar el menú principal.

1. CHANNEL ▲/▼ (p. 14 / p. 15)

Presione para seleccionar canales o desplazarse arriba (▲) / abajo (▼) por los elementos del menú principal.

1. POWER ⏻ (p. 13)

Presione para encender o apagar la unidad.

[Panel Lateral]

1. Toma de entrada de S-video / vídeo / audio para VIDEO 2 (p. 10)

Conexión para cables S-video, vídeo RCA y audio RCA de dispositivos externos.

Inserte en este terminal una memoria flash USB únicamente para visualizar/reproducir archivos JPEG y MP3, o cuando sea necesaria una actualización de software.

1. toma de entrada HDMI 2 (p. 8 / p. 9)

Conexión HDMI para dispositivos HDMI.

[Panel Trasero]

1. Entrada para el cable de alimentación de CA (p. 12)

Conecte el cable de alimentación de CA de una toma de energía eléctrica estándar.

1. Colocación de los cables (p. 12)

Podrá organizar los cables si coloca la brida suministrada para sujetar cables aquí.

1. toma de salida de audio digital (p. 11)

Conexión de cable digital coaxial para un decodificador o un receptor de audio.

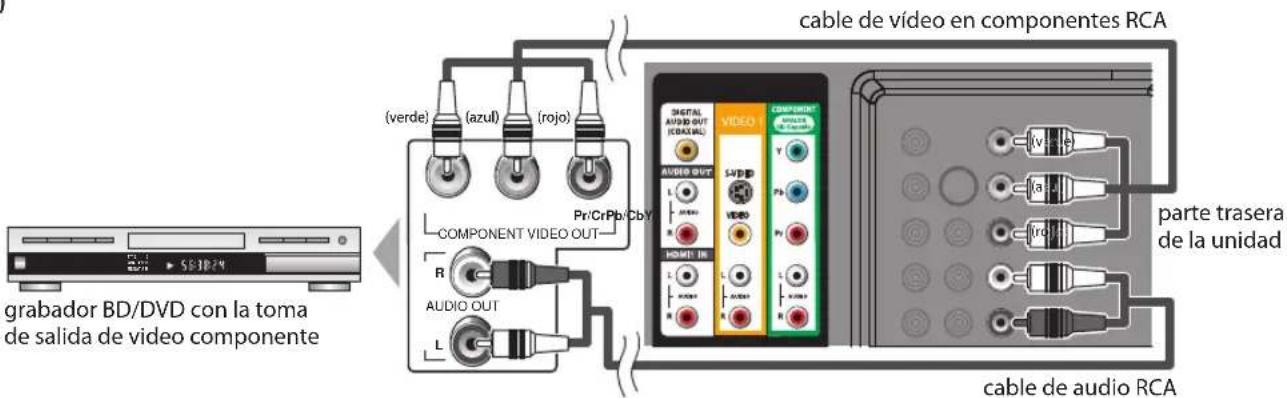

14.toma de entrada de vídeo

en componente y audio (p. 8 / p. 10)

Conexión para cables de vídeo en componentes RCA y audio RCA de dispositivo externo.

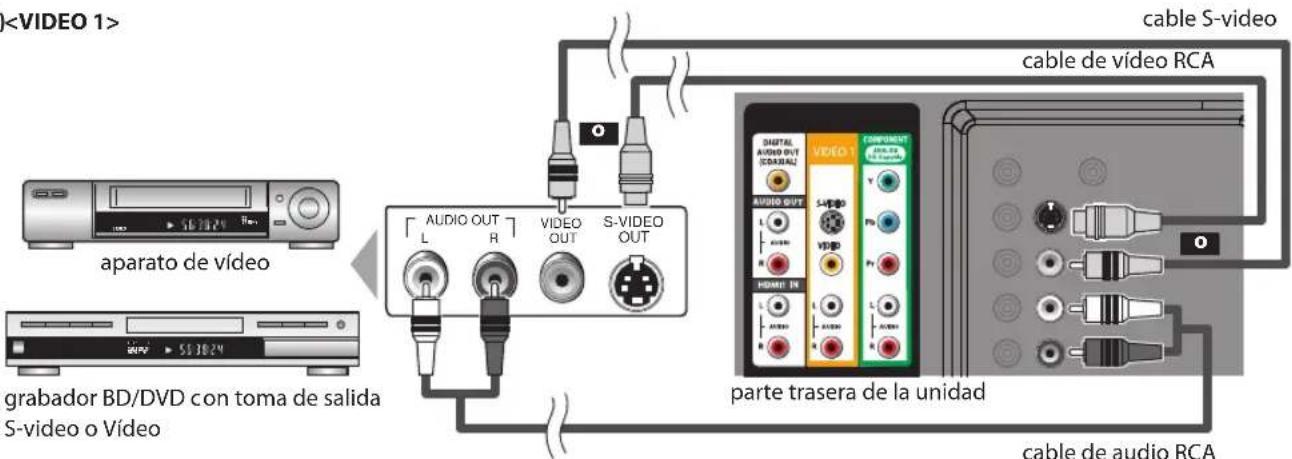

1. Toma de entrada de S-video / vídeo / audio para VIDEO 1 (p. 10)

Conexión para cables S-video, vídeo RCA y audio RCA de dispositivos externos.

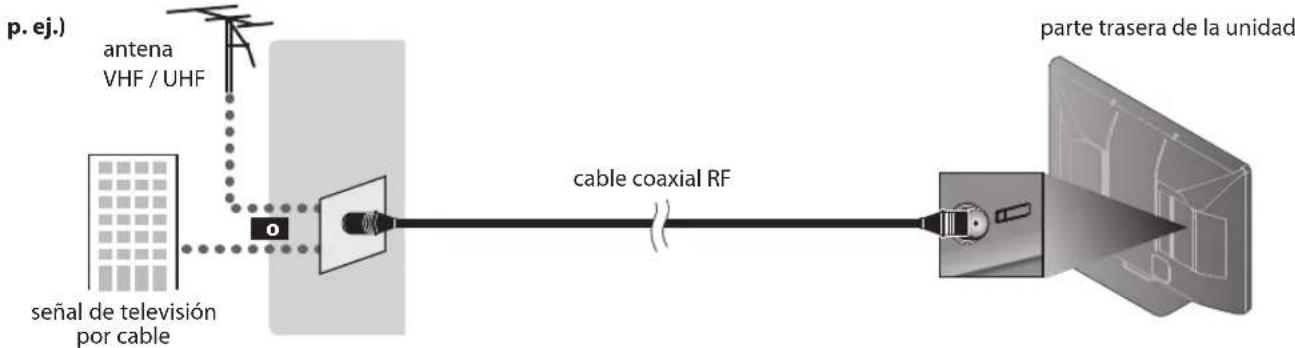

1. toma de entrada de antena (p. 8)

Conexión de cable coaxial RF para la señal de cable/TV o antena.

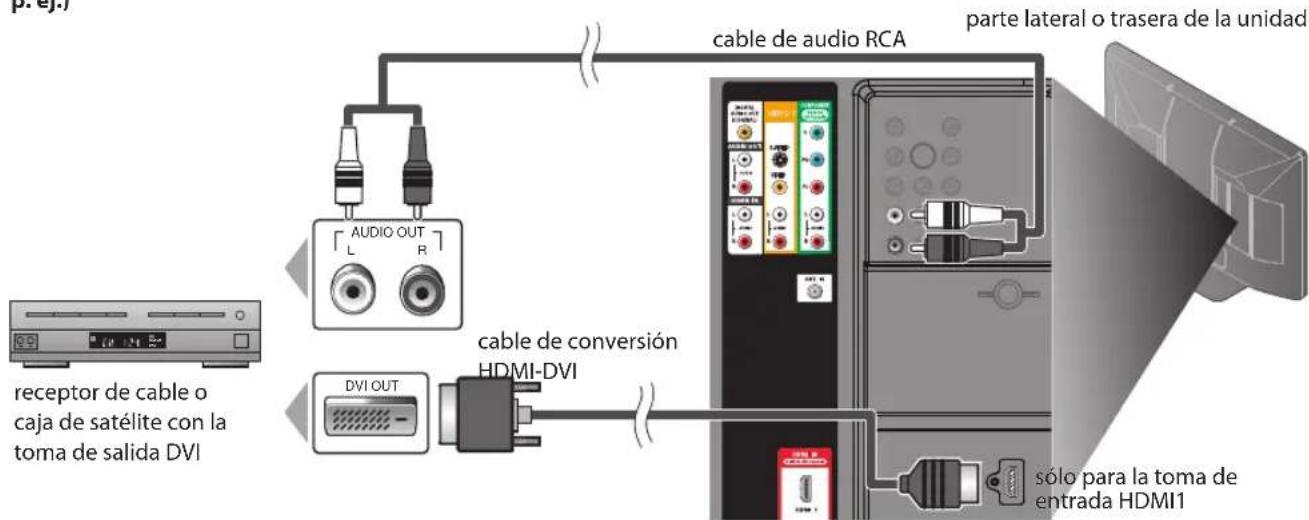

1. toma de entrada de audio para HDMI 1 (p. 9 / p. 11)

Conexión para cable RCA audio de dispositivo DVI. Cuando conecte un PC con terminal DVI, Utilice un cable de conversión RCA-mini-plug estéreo. (Solamente para la toma de entrada HDMI 1)

1. colocación de los cables (p. 11)

Conexión para cable RCA audio de dispositivo externo.

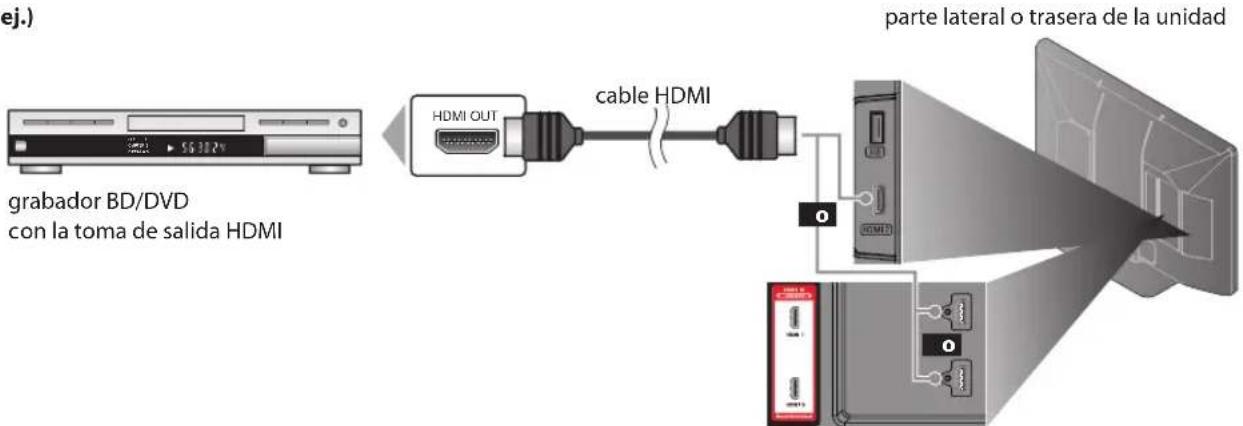

1. toma de entrada HDMI 1 (p. 8 / p. 9 / p. 11)

Conexión HDMI para dispositivos HDMI o DVI.

Cuando conecte un PC con terminal DVI, podrá utilizar esta unidad como monitor del PC.

1. toma de entrada HDMI 3 (p. 8 / p. 9)

Conexión HDMI para dispositivos HDMI.

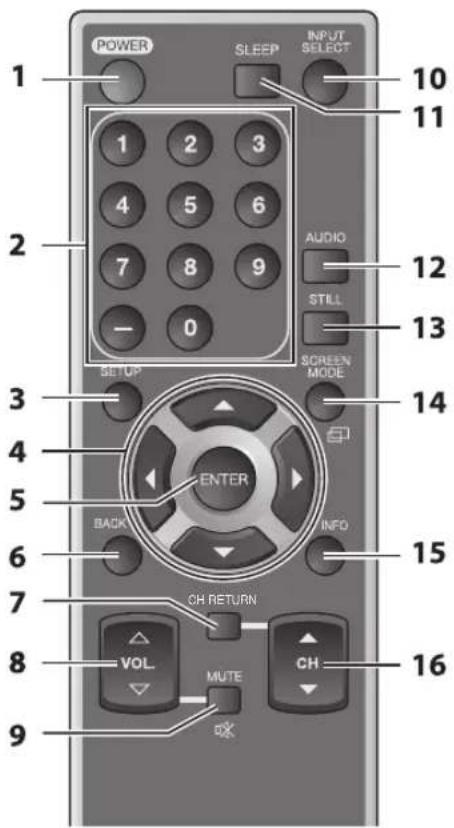

Función del Mando a Distancia

POWER SLEEP INPUT SELECT 10 11 1 2 3 4 5 6 7 8 9 AUDIO STILL 12 13 SET UP SCREEN MODE 3 ENTER BACK INFO 14 5 6 15 7 CH RETURN VOL MUTE CH 16 8 9

1. POWER (p. 13)

Presione para encender o apagar la unidad.

1. Botones de Número de canal (p. 14)

- Presione para seleccionar los canales. - (guión)

- Presione para cambiar de canal inferior a superior.

1. SETUP (p. 13)

Presione para visualizar el menú principal.

1. ◀/▶/▲/▼ (p. 13)

Presione para desplazarse por los elementos, izquierda / derecha / arriba / abajo.

1. ENTER (p. 13)

Presione para confirmar su selección.

1. BACK (p. 16)

Presione para volver a la operación de menú anterior.

1. CH RETURN (p. 14)

Presione para volver al canal que se estaba viendo antes.

1. VOL./▽ (p. 14)

Presione para ajustar el volumen.

1. MUTE (p. 14)

Presione para activar y desactivar el sonido.

1. INPUT SELECT (p. 15)

Presione el botón para acceder a los dispositivos externos conectados, como por ejemplo una grabadora BD/DVD.

1. SLEEP (p. 14)

Presione para activar el temporizador de apagado.

1. AUDIO (p. 15)

Modo digital (DTV)

• Presione para seleccionar el idioma de audio. Modo analógico (TV)

• Presione para seleccionar el modo de audio.

• STILL (p. 15)

Presione para pausar la imagen de pantalla.

1. SCREEN MODE (p. 17)

Presione para sel eccionar las relaciones de aspecto disponibles para la pantalla del televisor.

1. INFO (p. 16)

Modo digital (DTV)

• Presione para mostrar la información de canal, tipo de señal y ajuste de TV.
  Modo analógico (TV)

- Presione para mostrar el número de canal, tipo de señal y ajuste de TV.

Modo de entrada externo

- Para mostrar modo de entrada externo, tipo de señal y ajuste de TV.

1. CH ▲/▼ (p. 14 / p. 15)

Presione ara seleccionar los canales y el modo de entrada externo.

A la hora de utilizar un mando a distancia universal para esta unidad.

• Verifique que está seleccionada nuestra marca en el código del componente del mando a distancia universal. Consulte más detalles en el manual suministrado con el mando a distancia.

- No garantizamos la interoperabilidad al 100% con todos los mandos a distancia universales.

√ Instalación de las Pilas

Instale las pilas (AA x 2) de manera que coincida la polaridad indicada en el interior del compartimiento de las pilas del mando a distancia.

Precauciones sobre las Pilas:

• Asegúrese de seguir la polaridad correcta según lo indicado en el compartimiento de las pilas. Unas pilas en posición invertida pueden causar daños en el dispositivo.
• No mezclar diferentes tipos de pilas (p. ej. pilas alcalinas y carbono-zinc, o pilas recargables como de ni-cad, y ni-mh, etc) o pilas viejas con pilas nuevas.
• Si el dispositivo no se va a usar durante un período prolongado de tiempo, quite las pilas para evitar daños o lesiones por posibles fugas de las pilas.
• No intente recargar las pilas; ya que podrían sobrecalentarse y romperse.

Ningún cable suministrado se emplea en esta conexión:

Deberá adquirir los cables necesarios en su establecimiento local.

El cable de alta velocidad HDMI cable (también conocido como HDMI cable de categoría 2) se recomienda para una mejor compatibilidad.

Antes de proceder a la conexión...

Asegúrese de que la antena u otros dispositivos están bien conectados antes de enchufar el cable de alimentación de CA.

Conecte el cable coaxial RF de su toma de corriente a la toma de entrada de antena de esta unidad.

* Una vez completadas las conexiones, encienda la unidad e inicie la configuración inicial. La exploración de canales es necesaria para que la unidad memorice todos los canales disponibles en su zona. (Consulte "Configuración Inicial" en la página 13.)

Nota:

• Si tiene alguna duda acerca de la antena del DTV, visite la página www.antennaweb.org para obtener más información.
• Dependiendo de su sistema de antena, podrá necesitar diferentes tipos de combinadores (mixers) o separadores (splitters). Contacte a su tienda de electrónica local para estas piezas.
• Para su seguridad y para evitar daños en esta unidad, desenchufe el cable coaxial RF de la toma de entrada de antena antes de mover la unidad.
• Si utiliza una antena para recibir televisión analógica, ésta debería funcionar también para recepción de DTV. Las antenas de exterior tejado serán más eficaces que las de versiones de sobremesa.
• Para cambiar fácilmente su fuente de recepción entre antena y cable, instale un selector de antena.
• Si se conecta directamente al sistema de cable, póngase en contacto con el instalador de CATV.

☑ Conexión al Receptor de Cable o Caja de Satélite

Utilice un cable HDMI o un cable de vídeo en componentes RCA para conectar el HDMI o la toma de entrada del vídeo en componentes de la unidad al HDMI o a la toma de salida del vídeo en componentes del receptor de cable / caja de satélite. Si lo conecta a las tomas de entrada de vídeo COMPONENT de la unidad, conecte el cable de audio RCA a las tomas de audio L/R de COMPONENT respectivamente.

Ningún cable suministrado se emplea en esta conexión:

Deberá adquirir los cables necesarios en su establecimiento local.

El cable de alta velocidad HDMI cable (también conocido como HDMI cable de categoría 2) se recomienda para una mejor compatibilidad.

☑ Conexión de Dispositivo Externo

[Conexión HDMI]

La conexión HDMI ofrece la máxima calidad de imagen.

HDMI (High-Definition Multimedia Interface / Interfaz multimedia de alta definición) es una interfaz que transmite vídeo y audio digital por canales múltiples de alta definición mediante un solo cable.

p. ej.)

ej.) grabador BD/DVD con la toma de salida HDMI HDMI OUT cable HDMI parte lateral o trasera de la unidad

Nota:

• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i / 1080p, y señales de audio de 32 kHz / 44,1 kHz / 48 kHz.
• Esta unidad solamente acepta señal de audio de 2 canales (LPCM).
• Es necesario seleccionar "PCM" para la salida de audio digital del dispositivo conectado o compruebe la configuración de audio HDMI. Puede que no haya señal de audio si selecciona "Bitstream" (Secuencia de bits), etc.
• Esta unidad solamente acepta señales compatibles con la norma EIA861.

[Conexión HDMI-DVI]

Si su dispositivo de vídeo tiene una toma de salida DVI, utilice un cable conversor HDMI-DVI para esta conexión.

p. ej.)

receptor de cable o caja de satélite con la toma de salida DVI AUDIO OUT L R DVI OUT cable de conversion HDMI-DVI cable de audio RCA parte lateral o trasera de la unidad sólo para la toma de entrada HDMI1

Nota:

• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i / 1080p.
• La conexión HDMI-DVI también requiere una conexión de cable de audio RCA separada.
• Las señales de audio se convierten de digitales a analógicas para esta conexión.
  • DVI no muestra la imagen de resolución 480i que no es compatible con la norma EIA/CEA-861/861B.

Ningún cable suministrado se emplea en esta conexión:

Deberá adquirir los cables necesarios en su establecimiento local.

[Conexión de Vídeo en Componentes]

La conexión de vídeo en componentes RCA ofrece una mejor calidad de imagen para dispositivos de vídeo conectados a la unidad. Si lo conecta a la toma de entrada de vídeo COMPONENT de la unidad, conecte los cables de audio RCA a las tomas de audio L/R bajo el conector Vídeo en COMPONENT.

p. ej.)

grabador BD/DVD con la toma de salida de video componente Verde (azul) (rojo) Pr/CrPb/CbY COMPONENT VIDEO OUT R AUDIO OUT L cable de vídeo en componentes RCA DIGITAL AUDIO OUT (CBACB) VIDEO COMPONENT AVOCADO DE LA UNIDAD AUDIO OUT SVD VIDEO V HDMI IN V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V v parte trasera de la unidad cable de audio RCA

Nota:

- Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.

La conexión S-video ofrece una buena calidad de imagen y la conexión de vídeo RCA ofrece una calidad normal de imagen para dispositivos de vídeo conectados a la unidad.

Si lo conecta a la toma de entrada de S-video o vídeo de la unidad, conecte los cables de audio RCA a las tomas de audio L/R bajo el conector Video.

Cuando la toma de audio del dispositivo de vídeo sea monoaural, conecte el cable de audio RCA a la toma de entrada de audio L (izquierda).

p. ej.)
