Tipo de producto	Consola de juegos portátil ROG
Marca	ASUS
Modelo	CA20701
Pantalla	Pantalla táctil de 7 pulgadas (estimado)
Alimentación	Adaptador de corriente de 65 W (entrada 100-240 V, 50-60 Hz, salida 20 V, 3,25 A)
Batería	Iones de litio interna no extraíble
Temperatura de funcionamiento	5°C a 35°C
Conectores	1x USB 3.2 Gen 2 Tipo-C (DisplayPort 1.4 / alimentación), 1x conector combinado de auriculares/micrófono, 1x interfaz móvil ROG XG
Almacenamiento ampliable	Ranura para tarjeta microSD (UHS-II)
Botones de control	Joysticks analógicos izquierdo/derecho, botones direccionales, A/B/X/Y, gatillos L/R, botones macro (2), botones de volumen, botón de encendido con sensor de huella
Audio	Altavoces estéreo, matriz de micrófonos
Sensores	Sensor de huella digital (en el botón de encendido), acelerómetro (no especificado pero probable)
Indicadores luminosos	Indicador de encendido, indicador de carga de batería bicolor
Compatibilidad del sistema	Windows (preinstalado, versión no especificada)
Seguridad	Sensor de huella digital para inicio de sesión rápido
Reparabilidad	Batería no extraíble, reemplazo solo por técnico autorizado de ASUS
Conformidad	UE (2014/53/UE), FCC, ISED Canadá, SAR máximo 1,6 W/kg
Peso	Aproximadamente 608 g (estimado)
Dimensiones (L x An x Al)	Aproximadamente 28 x 11,1 x 2,1 cm (estimado)

Preguntas frecuentes - CA20701 ASUS

¿Cómo recargar la consola ASUS CA20701?

Conecte el conector de alimentación CC al puerto de entrada de alimentación (CC) de la consola, luego enchufe el adaptador de corriente a una toma eléctrica (100-240 V). Use solo el adaptador proporcionado.

¿Puedo usar un cargador de terceros?

No, es imperativo usar únicamente el adaptador de corriente proporcionado para cargar la batería y alimentar el dispositivo, bajo riesgo de daño.

¿La batería es extraíble?

No, la batería interna no es extraíble. Solo los técnicos autorizados de ASUS pueden retirarla o reemplazarla.

¿Cómo insertar una tarjeta microSD?

La ranura para tarjeta microSD se encuentra en el costado del dispositivo. Inserte la tarjeta hasta escuchar un clic, formato compatible hasta UHS-II.

¿Cuáles son las precauciones de uso?

Use el dispositivo en un rango de temperatura de 5°C a 35°C. Evite el agua, fuentes de calor y no intente desmontar el dispositivo.

¿Cómo limpiar la consola?

Use un paño suave y seco para limpiar la pantalla y la carcasa. No use productos líquidos ni abrasivos.

¿Qué hacer si el dispositivo no enciende?

Asegúrese de que la batería esté cargada (conecte el adaptador). Si el problema persiste, presione el botón de encendido durante 10 segundos para un reinicio forzado.

¿Dónde descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com en la ficha del producto ASUS CA20701.

¿Cuál es la tasa de absorción específica (SAR)?

El valor SAR máximo para este dispositivo es de 1,6 W/kg (promedio sobre 1 g de tejido), conforme a las normas FCC e ISED.

¿Puedo usar la consola en un avión?

No, no se recomienda usar el dispositivo en aviones, aeropuertos, hospitales y estaciones de servicio, a menos que se cuente con autorización explícita.

MANUAL DE USUARIO CA20701 ASUS

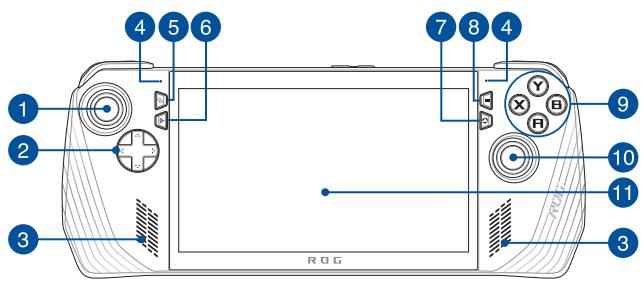

Vista frontal / Vista frontal / Vista izquierda

1 Stick izquierdo, 2 Botones de dirección, 3 Altavoces de audio, 4 Micrófonos de MATRIX, 5 Botón Ver, 6 Botón Centro de comandos, 7 Botón Armoury Crate, 8 Botón Menú, 9 Botones A/B/X/Y, 10 Stick derecho, 11 Pantalla táctil, 12 Conductos de ventilación, 13 Botón Macro 1

14 Botón Macro 2, 15 Botón superior izquierdo, 16 Gatillo izquierdo, 17 Indicador de alimentación, 18 Gatillo derecho, 19 Botón superior derecho, 20 Conector de auriculares, auriculares con micrófono y micrófono, 21 Ranura para tarjetas MicroSD (admite hasta UHS-II), 22 Interfaz ROG XG Mobile, 23 Puerto combinado de entrada USB 3.2 Gen 2 Type-C, DisplayPort 1.4 y de alimentación (CC), 24 Botones de volumen, 25 Indicador de energía de batería de dos colores, 26 Botón de alimentación/Sensor de huellas dactilares

Primeros pasos

Procedimientos iniciales

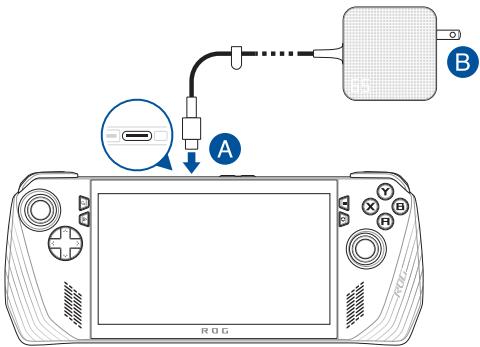

A. Enchufe el conector de alimentación de CC al puerto de entrada de alimentación (CC) de la consola de bolsillo ROG. B. Enchufe el adaptador de alimentación de CA a una toma de corriente de 100~240V.

¡IMPORTANTE! Utilice solamente el adaptador de alimentación incluido para cargar la batería y proporcionar alimentación a la consola de bolsillo ROG.

NOTA: La apariencia del adaptador de alimentación puede ser diferente en función de los modelos y la región.

1. Presiona el botón de encendido para encender tu consola portátil ROG.
2. Presione el botón de alimentación para encender su consola de bolsillo ROG.
3. Presione el botón de alimentación para encender la consola de bolsillo ROG.

Avisos de seguridad para la consola de bolsillo ROG

¡PRECAUCIÓN!

• Este dispositivo solamente se debe usar en entornos con temperatura ambiente comprendida entre 5°C (41°F) y 35°C (95°F).

¡IMPORTANTE!

• Asegúrese de que el dispositivo está conectado a un adaptador de alimentación antes de encenderlo por primera vez. Enchufe siempre el cable de alimentación a una toma de corriente eléctrica sin usar ningún alargador. Por seguridad, conecte este dispositivo únicamente a una toma de corriente correctamente conectada a tierra.
• Nunca intente desmontar y reensamblar el dispositivo.
• Especificaciones de la fuente de alimentación:
• Voltaje de entrada: 100-240 Vca
• Frecuencia de entrada: 50-60Hz Corriente de salida nominal: 3,25A (65W) - Voltaje de salida nominal: 20V

¡ADVERTENCIA!

Lea las siguientes precauciones relacionadas con la batería del dispositivo.

• Solamente técnicos autorizados de ASUS deben quitar la batería interna del dispositivo (solamente para baterías no extraíbles).
• La batería utilizada en este dispositivo puede presentar riesgo de incendio o quemaduras producidas por sustancias químicas si se extrae o desarma.
• Por su propia seguridad, siga las etiquetas de advertencia. Hay riesgo de explosión si la batería se reemplaza por una de tipo incorrecto.
• No arroje las baterías al fuego.
• Nunca cortocircuite la batería del dispositivo.
• Nunca desarme ni reensamble la batería (solo para baterías no extraíbles).
• Deje de utilizar la batería si detecta fugas. La batería y sus componentes deben reciclarse o desecharse correctamente.
• Mantenga la batería y otros componentes pequeños alejados del alcance de los niños.

Información de propiedad intelectual

Usted acepta que todos los derechos de este manual pertenecen a ASUS. Cualquier y todo derecho, incluido, sin limitación, en el Manual o en el sitio Web, pertenece exclusivamente a ASUS y/o a sus licenciarios. Ningún contenido de este Manual está pensado para transferir tales derechos, o para conferirle tales derechos.

ASUS PROPORCIONA ESTE MANUAL "COMO ESTÁ" SIN GARANTÍA DE NINGÚN TIPO. LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDAS EN ESTE MANUAL SE PROPORCIONAN SOLO A TÍTULO INFORMATIVO Y EN CUALQUIER MOMENTO PUEDEN CAMBIAR SIN PREVIO AVISO, Y NO SE DEBEN CONSIDERAR COMO UNA OBLIGACIÓN PARA ASUS.

Copyright © 2023 ASUSTeK COMPUTER INC. Todos los derechos reservados.

Limitación de responsabilidad

Pueden darse casos en los que a causa de un fallo en una pieza de ASUS u otra responsabilidad, tenga derechos a obtener una compensación por daños y perjuicios de ASUS. En cada uno de los casos, independiente de la base que le asista para reclamar daños y perjuicios de ASUS, la responsabilidad de ASUS no será superior al importe de los daños y perjuicios causados por daños personales (incluida la muerte) y daños ocasionados a bienes inmuebles y bienes personales tangibles; o a cualquier otro daño real y directo que resulte de la omisión o incumplimiento de obligaciones legales contempladas en esta Declaración de garantía, hasta el precio contractual indicado de cada producto.

ASUS solamente se responsabilizará de, o le indemnizará por, la pérdida, daños o las reclamaciones contractuales o extracontractuales, o incumplimientos contemplados en esta Declaración de garantía.

Esto es lo máximo por lo que ASUS, sus proveedores y su distribuidor serán conjuntamente responsables.

BAJO NINGUNA CIRCUNSTANCIA ASUS SE RESPONSABILIZARÁ DE NADA DE LO SIGUIENTE: 1) RECLAMACIONES DE TERCEROS CONTRA USTED POR DAÑOS; 2) PÉRDIDA DE, O DAÑO A, SU INFORMACIÓN GUARDADA O SUS DATOS; O 3) DAÑOS ESPECIALES, INCIDENTALES O INDIRECTOS O CUALQUIER DAÑO CONSECUENTE ECONÓMICO (INCLUIDA LA PÉRDIDA DE BENEFICIOS O AHORROS), AUNQUE ASUS, SUS PROVEEDORES O SU DISTRIBUIDOR HUBIERA SIDO INFORMADO DE TAL POSIBILIDAD.

Prevención de pérdida de audición

Para prevenir posibles lesiones auditivas, no escuche el dispositivo a volúmenes elevados durante periodos de tiempo prolongados.

Información sobre la exposición a la radiofrecuencia de la FCC

El dispositivo cumple los requisitos gubernamentales relacionados con la exposición a ondas de radio. Este dispositivo está diseñado y fabricado para no superar los límites de emisión para la exposición a la energía de radiofrecuencia (RF) establecidos por la Comisión Federal de Comunicaciones del gobierno de los Estados Unidos. El estándar de exposición emplea una unidad de medida conocida como Índice de absorción específica (SAR, Specific Absorption Rate). El límite SAR establecido por la FCC es 1,6 W/kg. Las pruebas para SAR se han llevado a cabo utilizando las ubicaciones de funcionamiento estándar aceptadas por la FCC con el EUT transmitiendo al nivel de potencia específico en los diferentes canales. La FCC ha concedido una Autorización de equipo para este dispositivo con todos los niveles SAR notificados evaluados conforme a las pautas de exposición a la radiofrecuencia de la FCC. La información SAR de este dispositivo reside en el archivo de la FCC y se puede encontrar en la sección Display Grant (Mostrar concesión) de www.fcc.gov/oot/ea/fccid.

Advertencias de seguridad UL

No utilice este dispositivo en lugares que contengan agua, por ejemplo, junto a la bañera, el lavabo, el fregadero de la cocina o un lavadero, en un sótano húmedo o cerca de una piscina. - No utilice este dispositivo durante una tormenta eléctrica. Existe riesgo potencial de que se produzca una descarga eléctrica a consecuencia de los rayos. - No utilice el dispositivo hasta que se haya reparado una fuga de gas.

Aviso relacionado con el revestimiento

¡IMPORTANTE! Para proporcionar aislamiento eléctrico y mantener la seguridad eléctrica, se aplica un recubrimiento a las partes del dispositivo, excepto en las áreas en las que se encuentran los puertos de E/S.

Declaración de conformidad simplificada para la UE

Por la presente, ASUSTek Computer Inc. declara que este dispositivo cumple los requisitos básicos y las disposiciones pertinentes de la directiva 2014/53/EU. En https://www.asus.com/support/ está disponible el texto completo de la declaración de conformidad para la UE.

La conexión WiFi con una frecuencia de configuración de 5150-5350 MHz se restringirá al uso en interiores para los países enumerados en la lista:

AT	BE	BG	CZ	DK	EE	FR
DE	IS	IE	IT	EL	ES	CY
LV	LI	LT	LU	HU	MT	NL
NO	PL	PT	RO	SI	SK	TR
FI	SE	CH	HR	UK(NI)
