PLANCHA VINTAGE PURE 375 PLVP375E - PLVP375I - Plancha LEMARQUIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Plancha (parrilla de contacto) a gas
Marca	LEMARQUIER
Modelo	PLANCHA VINTAGE PURE 375 (PLVP375E - PLVP375I)
Número de quemadores	3
Potencia total	7,2 kW
Potencia por quemador	2,4 kW
Gas utilizable	Butano (G30) o Propano (G31)
Presión gas butano	28-30 mbar
Presión gas propano	37 mbar
Caudal nominal butano	522 g/h
Caudal nominal propano	517 g/h
Encendido	Electrónico con pila AA (LR6) incluida
Conexión de gas	Conexión G1/2, manguera flexible metálica o caucho armado (máx. 1,5 m)
Regulador recomendado	Butano: 28 mbar normalizado NF EN 12864; Propano: 37 mbar normalizado NF EN 12864
Material de la placa	Esmaltado (acero esmaltado)
Limpieza	Con agua y lana de acero inoxidable, placa aún tibia; no usar cubitos de hielo
Bandeja recolectora de jugos	Sí, extraíble (lado izquierdo)
Países de destino	FR, BE, CH, ES, GB, IT, PT, LU (categoría I3+)
Uso	Solo exterior, sobre superficie horizontal no inflamable
Origen	Francia (Origen Francia Garantizado)
Servicio posventa	[e-mail]

Preguntas frecuentes - PLANCHA VINTAGE PURE 375 PLVP375E - PLVP375I LEMARQUIER

¿Cómo encender la plancha?

Abra la llave de la bombona de gas, presione el botón de rearme del regulador. Presione y gire la perilla de control a la posición de caudal máximo (círculo grande) mientras presiona el botón de encendido. Verifique la llama debajo de la placa. Repita para cada quemador.

¿Qué tipo de gas usar?

Puede usar butano (G30) o propano (G31). El regulador debe ser adecuado: butano 28 mbar, propano 37 mbar, ambos normalizados NF EN 12864.

¿Cómo limpiar la placa?

Deje la placa tibia (plancha apagada). Raspe los residuos con una espátula de acero inoxidable. Vierta un poco de agua y frote con una lana de acero inoxidable. Repita hasta que esté limpia, luego seque con papel absorbente. No use nunca cubitos de hielo (riesgo de choque térmico).

¿Qué hacer en caso de olor a gas?

Cierre inmediatamente la llave de la bombona de gas. Verifique las conexiones y realice una prueba de estanqueidad. Si la fuga persiste, contacte al fabricante en [e-mail]. No use nunca un aparato que tenga fugas.

¿Puedo usar la plancha en interiores?

No, este aparato debe usarse solo en exteriores, en un lugar bien ventilado, alejado de materiales inflamables.

¿Cómo cambiar la pila del encendedor?

La pila (AA LR6) se encuentra en un compartimento debajo de la plancha. Respete las polaridades + y - indicadas (ver figura 1 del manual).

¿Qué bombona de gas usar?

Use una bombona de butano o propano de 6 o 13 kg del comercio. Si se coloca en el carro, altura máx. 400 mm y ancho máx. 310 mm. De lo contrario, altura máx. 615 mm y ancho máx. 310 mm.

¿Cómo ajustar la inclinación de la placa?

Ajuste la inclinación mediante los 2 tornillos situados debajo de la placa o mediante las 4 patas ajustables.

¿Qué hacer si el encendedor no funciona?

Use una cerilla larga o un encendedor de mango largo. Coloque la llama cerca del quemador pasando entre el cuerpo y la placa, luego encienda como de costumbre.

¿Cómo almacenar la plancha?

Guárdela en un lugar seco y protegido del polvo. Desconecte la bombona de gas y guárdela en el exterior, en un lugar seco y bien ventilado, lejos de cualquier fuente de calor.

MANUAL DE USUARIO PLANCHA VINTAGE PURE 375 PLVP375E - PLVP375I LEMARQUIER

Tostador por contacto

PLANCHA VINTAGE PURE 375

PLVP375E - PLVP375I

Pays de destination direct: FR

Acaba de adquirir la parrilla por contacto LE MARQUIER y se lo agradecemos.

La parrilla por contacto es la parrilla perfecta para la terraza y el jardín, combinando convivencia y cucina natural y sana para realizar sus parrillas más diversas: pescados, crustáceos, carnes, aves, caza, etc.

Cada quemador se controla mediante un grifo coronado por una palanca de mando que permite ajustar la potencia.

POR SU SEGURIDAD

ATENCL: hay partes accesibles que pueda estar muy calientes. Mantenga fuera del alcance de los niños.
Utilizar unicamente en exterioros.
No desplazar el equipo durante su uso.
Cierre el grifo del recipiente de gas tras el uso.
Cualquiermerican del equipo pueda resultar peligrosa.
Este equipo debe mantenerse alejado de los materiales inflamables.
Espere a que el equipo se haya enfiado antes de realizarrialquier limpieza.
No utilise un regulator de presión ajustable.
El usuario no deben Manipular las partes protegidas por el fabricante o surepresentante.
Utilice guantes protectores para manejar elementos especialmente calientes
No debe haber ningún material combustible alrededor ni debajo del equipo.
En caso de olor a gas, cierre el grifo de la botella de gas

MONTAJE INSTALACION

Este equipo debe estar alejado de los materiales inflamables durante el uso.

No almacene ni utilise gasolina u altri liquidos o vapeores inflamables cerca del equipo.

Ajuste la inclinacion de la placar mediate los 2 tornillos situados bajo la placar o mediate los 4 pies ajustables.

La plancha está equipada con un encendedor electrónico con pila tipo AA (LR6) «pila suministrada».

Cologne la pila (AA LR6) en su alojamento, que se encontraría bajo la plancha, respetando el sentido de la polaridad + y. (consulte imagen 1)

Imagen 1: Montaje de la pila

LUGAR DE USO

Este equipo se debe utilize al aire libre sobre un soporte horizontal no inflamable y resistente al calor (como unladrillo refractario, azulejos, acero inoxidable, etc.), no debe haber ningún material combustible en un radio de 0,50 m alrededor de su equipo.

CONEXION DE GAS

Recomendamos botellas de 6 y 13 kg de butano o propano de la tienda, utilizing el regulator de presión de seguidad correcto. La botella de gas realizado y equipada con el regulator de presión deberá tener una.altura maxima de 615 mm y ancho de 310 mm. Si la botella de gas se coloca en el carro, debe tener una altura maxima de 400 mm y 310 mm de ancho.

Para el gas butano: Utilice un regulator de presión fijo normalizzato (NF EN 12864) 28 mbar.

Para el gas propano: Utilice un regulator de presión fijo normalizzato (NF EN 12864) 37 mbar.

La connexion del equipo a la botella de gas (butano o propano) se realiza mediante un tubo flexible metálico con embudo mecánico NF D 36125 (duración ilimitada) o un tubo flexible de goma armado con embudo mecánico NF D 36112 (duración de 10 años) con una longitudínima de 1,5 metros. Compruebe regularmente el buen estado del tubo de gas y no dude en cambiarlo si presente grietas u otheros signos de desgaste ydeferá sustituirlo cuando se alcance la Fecha de caducidad indicada en el tubo.

La plancha se deae conectar mediante la connexion G1/2 situada a la derecha del equipo. Una vez connectado el tubo a la plancha, conecte el regulator de presion al tubo y posteriormente a la botella sugiuendo las indicaciones facilitadas con el tubo y el regulator de presion.

En caso de constatar una fuga de gas, ciere el grifo de la botella de gas y compruebe las conexiones para volver a realizar un ensayo de estanqueidad.

Si la fuga persists e proce de other pieza, contacte con el fabricante.

Nunca utilise un equipo con fugas.

El cambio de la botella de gas deben realizarse Respectando las consignas siguientes:

El cambio de应在ar unicamente en exterior, lejos de qualquier fuente de inflamacion y fuente de calor
Espere a que el equipo se haya enfiado Completely
Antes de cambio la botella de gas, compruebe que el grifo está Completely cerrado.

ANTES DE LA PUESTA EN MARCHA

Compruebe:

• Que no haya fugas
• Que el tubo flexible metálico o flexible de goma no está en contacto con partes del equipo que pueda calentarse y que toda su longitud (del equipo a la botella) sea visible y fácilmente accesible.

ENCENDIDO DE LA PARRILLA POR CONTACTO «PLANCHA»

Cada quemador está controlado por un grifo con una palanca de mando y un botón de encendido. La palanca de control presenta un símbolo (I) que sirve para indicar el estado del grifo.

1. Abra el grifo de la botella de gas, pulse el botón de rearme del regulador de presión bajo.
2. Pulse y gire la palanca de control en posicion caudal pleno (circularo grande) y pulse simultaneamente el boton de encendido.
3. Compruebe visualmente el encendido mediante la aperture bajo la plac de cocción.
4. Repita el mesmo procedimiento para cada quemador
5. A continuación regule según deselect la &,la llama girando la o las palancas de control de caudal pleno (círculo grande) o caudal reducido (círculo轻微o) (consulte I consulte la imagen 2)
6. Para apagar, lleve la o las palancas de control al symbolo de cierre (○) y ciderre el grifo de la botella de gas.

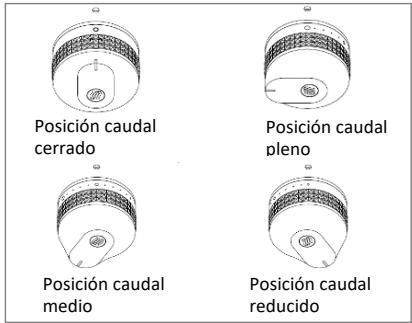

Imagen 2: Ajuste de la palanca de control

Observación:

Se peut utiliser igualmente una llama (cerilla larga o mechero de cuello长大o) si el encendedor no funciona. Paraarlo, colque la llama a nivel del quemador pasado el cuerpo de la plancha y la placac de cocción y procedalencendido como se ha explicado más arriba. Repita la'action para cada quemador.

USO

OBSERVACION: Durante el primer uso, recomendamos hacer functional su plancha vacía durante 10 horas con caudal medio. Puede que duranteunos instantes su equipo desprenda un ligero olor.

Antes de cada coccción, precaliente el equipo alrededor de 10关键时刻.

Para recuperar los jugos de la cocción de sus alimentos, colque un recipiente en el alojamento previsto paraarlo y situado en el lado izquierdo de la plancha.

LIMPIEZA Y MANTENIMIENTO

Para limpiar su plac, déjela sobre el chasis de la plancha. Basta un minuto para limpiar su plac de cocción. La limpieza debe realizarse cuando la plancha esté apagada pero la plac esté todas tibia. Si no fuera el caso, hagaFunciar los quemadores algunos instantos. Rasque la parte principal de los residuos gratias a una espátula de acero inoxidable. Vierta agua sobre la plac y frote con una bola de lana de acero inoxidable. Repetir hasta que la plac quede impeccable. Limpie con cuidado con un papel absorbente.

Preste atencion a la calidad de la bandeja de recuperacion: acuerdese de vaciarla regularmente. Utilice guantes de

protección si la bandeja todas está caliente.

Puede consultarledge tutorial en video en n'estro canal

ATENCION: No se debe utilizes el método de los cubitos de hielo. Presenta un riesgo deCHOque témico que podra darar la plac (agrietamente del esmalte, por exemple).

Si no se ha utilisé el equipo durante un periodo prolongado, compruebe y limpie si fuera Neededario con aire a presión, los quemadores y los orificios de pas de aire (venturi) para eliminar residuos eventuales (sucidad, nidos de insectos, telas de arana, etc.)

ALMACENAMIENTO

Almacene su plancha en un lugar al abrigo de la humedad, de polvo y donde no corra riesgo de resultar dañada. Antes de guardar su plancha, desconnecte la botella de gas y guardela en exterior en un lugar seco y bien ventilado alejado de cadaquier fuente de calor.

CHARACTERISTICAS

País de destino:	Categoría:
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 3 quemadores					Σ Qn = 7,2 kW		522 g/h con G30 (butano)517 g/h con G31(propano)
Quemadores	Caudal nominal(Qn)	Gas	Presión(mbar)	Referencia en inyector		Caudal(g/h)	CE CE 1312
Izquierda	2,4 kW	(G30) Butano	28-30	76		174	1312CP6343
Centro	2,4 kW	(G31) Propano	37			172
Derecha	2,4 kW

GARANTÍAS

El equipo se benefici de las garantías commerciales seguides: lemarquier.com

Puede consultar en linea Noseas normas para el service posventa en el situ de Internet: lemarquier.com

Se controla cada equipo en todas las fases de fabricación.

En el caso de detectar anomalias, esnecessary garantizar que se han respetado esrupulosamente lasindicaciones del manual de uso. En particular, que el regulator de presion de seguridad realizado coincide con el previsto en func tion de su botella de gas.

La inobservancia de las normas de uso pueda conllevar un deterioro de su equipo.

No modifier el equipo

Cualquier modificacion del equipo pueda resultar peligrosa.

En caso de avería o de pieza dañada, pángase en contacto con nuestro Servicio posventa

Correo electrónico: [e-mail]

Dimensiones del equipo Plancha (en cm).

LONGITUD	77
PROFUNIDAD	49
ALTURA	27

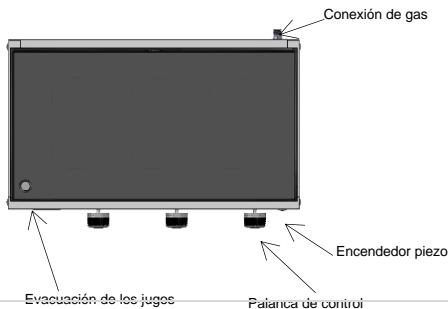

Descripción vista superior del equipo Plancha
