PURE 375 - Plancha LEMARQUIER - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato PURE 375 LEMARQUIER en formato PDF.
| Tipo de producto | Plancha de gas |
| Marca | LEMARQUIER |
| Modelo | PURE 375 |
| Número de quemadores | 3 |
| Potencia total | 7,2 kW |
| Alimentación | Gas butano (28-30 mbar) o propano (37 mbar) |
| Tipo de gas | Butano G30 / Propano G31 |
| Encendido | Electrónico con pila AA (LR6) incluida |
| Material de la placa | Acero esmaltado |
| Uso | Solo exterior |
| Seguridad | Regulador fijo normado, manguera flexible, parada automática |
| Limpieza | Con agua y lana de acero inoxidable después del enfriamiento |
| Almacenamiento | Lugar seco y ventilado, desconectar la bombona de gas |
| Garantía | Comercial, consulte el sitio lemarquier.com |
| Servicio posventa | sav@lemarquier.com |
Preguntas frecuentes - PURE 375 LEMARQUIER
Preguntas de los usuarios sobre PURE 375 LEMARQUIER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Plancha en formato PDF gratis! Encuentra tus instrucciones PURE 375 - LEMARQUIER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PURE 375 de la marca LEMARQUIER.
MANUAL DE USUARIO PURE 375 LEMARQUIER
Tostador por contacto
PLANCHA VINTAGE PURE 375
PLVP375I
Pays de destination direct: FR
Acaba de adquirir la parrilla por contacto LE MARQUIER y se lo agradecemos.
La parrilla por contacto es la parrilla perfecta para la terraza y el jardín, combinando convivencia y cucina natural y sana para realizar sus parrillas más diversas: pescados, crustáceos, carnes, aves, caza, etc.
Cada quemador se controla mediante un grifo coronado por una palanca de mando que permite ajustar la potencia.
POR SU SEGURIDAD
ATENCION: hay partes accesibles que pueda estar muy calientes. Mantenga fuera del alcance de los niños.
Utilizar unicamente en exterioros.
No desplazar el equipo durante su uso.
Cierre el grifo del recipiente de gas tras el uso.
Cualquiermerican del equipo pueda resultar peligrosa.
Este equipo debe mantenerse alejado de los materiales inflamables.
Espere a que el equipo se haya enfiado antes de realizarrialquier limpieza.
No utilise un regulator de presión ajustable.
El usuario no deben Manipular las partes protegidas por el fabricante o surepresentante.
Utilice guantes protectores para manejar elementos especialmente calientes
No debe haber ningún material combustible alrededor ni debajo del equipo.
En caso de olor a gas, cierre el grifo de la botella de gas
MONTAJE INSTALACION
Este equipo debe estar alejado de los materiales inflamables durante el uso.
No almacene ni utilise gasolina u altri liquidos o vapeores inflamables cerca del equipo.
Ajuste la inclinación de la placía mediante los 2 tornillos situados bajo la placía o mediante los 4 pies ajustables.
La plancha está equipada con un encendedor electrónico con pila tipo AA (LR6) «pila suministrada».
Cologne la pila (AA LR6) en su alojamento, que se encontraría bajo la plancha, respetando el sentido de la polaridad + y. (consulte imagen 1)
Imagen 1: Montaje de la pila
LUGAR DE USO
Este equipo se debe utilize al aire libre sobre un soporte horizontal no inflamable y resistente al calor (como unladrillo refractario, azulejos, acero inoxidable, etc.), no debe haber ningún material combustible en un radio de 0,50 m alrededor de su equipo.
CONEXION DE GAS
Recomendamos botellas de 6 y 13 kg de butano o propano de la tienda, utilizing el regulator de presión de seguidad correcto. La botella de gas realizado y equipada con el regulator de presión deberá tener una.altura maxima de 615 mm y ancho de 310 mm. Si la botella de gas se coloca en el carro, debe tener una altura maxima de 400 mm y 310 mm de ancho.
Para el gas butano: Utilice un regulator de presión fijo normalizzato (NF EN 12864) 28 mbar.
Para el gas propano: Utilice un regulator de presión fijo normalizzato (NF EN 12864) 37 mbar.
La connexion del equipo a la botella de gas (butano o propano) se realiza mediante un tubo flexible metálico con embudo mecánico NF D 36125 (duración ilimitada) o un tubo flexible de goma armado con embudo mecánico NF D 36112 (duración de 10 años) con una longitudínima de 1,5 metros. Compruebe regularmente el buen estado del tubo de gas y no dude en cambiarlo si presente grietas u otheros signos de desgaste ydeferá sustituirlo cuando se alcance la Fecha de caducidad indicada en el tubo.
La plancha se deae conectar mediante la connexion G1/2 situada a la dereche del equipo. Una vez connectado el tubo a la plancha, conecte el regulator de presion al tubo y posteriormente a la botella siguiendo las indicaciones facilitadas con el tubo y el regulator de presion.
En caso de constatar una fuga de gas, cider re el grifo de la botella de gas y compruebe las conexiones para volver a realizar un ensayo de estanqueidad.
Si la fuga persists e Proceed de other pieza, contacte con el fabricante.
Nunca utilise un equipo con fugas.
El cambio de la botella de gas deben realizarse Respectando las consignas siguientes:
El cambio de应在ar unicamente en exterior, lejos de qualquier fuente de inflamacion y fuente de calor
Espere a que el equipo se haya enfiado Completely
Antes de cambio la botella de gas, compruebe que el grifo está Completely cerrado.
ANTES DE LA PUESTA EN MARCHA
Compruebe:
- Que no haya fugas
- Que el tubo flexible metálico o flexible de goma no está en contacto con partes del equipo que pueda calentarse y que toda su longitud (del equipo a la botella) sea visible y fácilmente accesible.
ENCENDIDO DE LA PARRILLA POR CONTACTO «PLANCHA»
Cada quemador está controlado por un grifo con una palanca de mando y un botón de encendido. La palanca de control presenta un símbolo (I) que sirve para indicar el estado del grifo.
- Abra el grifo de la botella de gas, pulse el botón de rearme del regulador de presión bajo.
- Pulse y gire la palanca de control en posicion caudal pleno (circularo grande) y pulse simultaneamente el boton de encendido.
- Compruebe visualmente el encendido mediante la aperture bajo la plac de cocción.
- Repita el mesmo procedimiento para cada quemador
- A continuación regule según deselect la &,la llama girando la o las palancas de control de caudal pleno (círculo grande) o caudal reducido (círculoSDK) (consulte I consulte la imagen 2)
- Para apagar, lleve la o las palancas de control al symbolo de cierre (○) y ciderre el grifo de la botella de gas.
Posicion caudal cerrado
Posicion caudal pleno
Posión caudal medio
Posión caudal reducido
Imagen 2: Ajuste de la palanca de control
Observación:
Se peut utiliser igualmente una llama (cerilla larga o mechero de cuello长大o) si el encendedor no funciona. Paraarlo, colocoque la llama a nivel del quemador pasado el cuerpo de la plancha y la placac de cocción y procedalencendido como se ha explicado más arriba. Repita la'action para cada quemador.
USO
OBSERVACION: Durante el primer uso, recomendamos hacer functional su plancha vacía durante 10 horas con caudal medio. Puede que durante los instantes su equipo desparena un ligero olor.
Antes de cada cocciación, precaliente el equipo alrededor de 10关键时刻.
Para recuperar los jugos de la cocción de sus alimentos, colque un recipiente en el alojamento previsto paraarlo y situado en el lado izquierdo de la plancha.
LIMPieZA Y MANTENIMIENTO
Para limpiar su plac, déjela sobre el chasis de la plancha. Basta un minuto para limpiar su plac de cocción. La limpieza debe realizarse cuando la plancha esté apagada pero la plac esté todas tibia. Si no fuera el caso, hagaFunciar los quemadores algunos instantos. Rasque la parte principal de los residuosacias a una espátula de acero inoxidable. Vierta agua sobre la plac y frote con una bola de lana de acero inoxidable. Repetir hasta que la plac quede impeccable. Limpie con cuidado con un papel absorbente.
Preste atencion a la calidad de la bandeja de recuperacion: acuerdese de vaciarla regularmente. Utilice guantes de
protección si la bandeja todas está caliente.
Puede consultar nuestro tutorial en video en nuestro cana
ATENCION: No se debe utilizeg el método de los cubitos de hielo. Presenta un riesgo deCHOque tarmico que podra darar la plac (agrietamente del esmalte, por exemple).
Si no se ha utilisé el equipo durante un periodo prolongado, compruebe y limpie si fuera Neededario con aire a presión, los quemadores y los orificios de pas de aire (venturi) para eliminar residuos eventuales (suciedad, nidos de insectos, telas de arana, etc.)
ALMACENAMIENTO
Almacene su plancha en un lugar al abrigo de la humedad, de polvo y donde no corra riesgo de resultar dañada. Antes de guardar su plancha, desconnecte la botella de gas y guárdela en exterior en un lugar seco y bien ventilado alejado deequalier fuente de calor.
CHARACTERISTICAS
| País de destino: | Categoría: |
| FR - BE - CH - ES - GB - IT - PT-LU | I3+(28-30/37) |
| DK - NL - IT | I3B/P 30 |
| Plancha 3 quemadores | Σ Qn = 7,2 kW | 522 g/h con G30 (butano)517 g/h con G31(propano) | |||||
| Quemadores | Caudal nominal(Qn) | Gas | Presión(mbar) | Referencia en inyector | Caudal(g/h) | CE CE 1312 | |
| Izquierda | 2,4 kW | (G30) Butano | 28-30 | 76 | 174 | 1312CP6343 | |
| Centro | 2,4 kW | (G31) Propano | 37 | 172 | |||
| Derecha | 2,4 kW | ||||||
GARANTÍAS
El equipo se benefici de las garantías commerciales sugrientes: lemarquier.com
Puede consultar en linea nuestros normas para el service posventa en el situ de Internet: lemarquier.com
Se controla cada equipo en todas las fases de fabricación.
En el caso de detectar anomalias, esnecessary garantizar que se han respetado escrupulosamente lasindicaciones del manual de uso. En particular, que el regulator de presion de seguridadutilizo coincide con el previsto en funcion de su botella de gas.
La inobservancia de las normas de uso pueda conllevar un deterioro de su equipo.
No modifier el equipo
Cualquier modificacion del equipo pueda resultar peligrosa.
En caso de avería o de pieza dañada, pángase en contacto con nuestro Servicio posventa
Correo electrónico: sav@lemarquier.com
Dimensiones del equipo Plancha (en cm).
| LONGITUD | 77 |
| PROFUNIDAD | 49 |
| ALTURA | 27 |

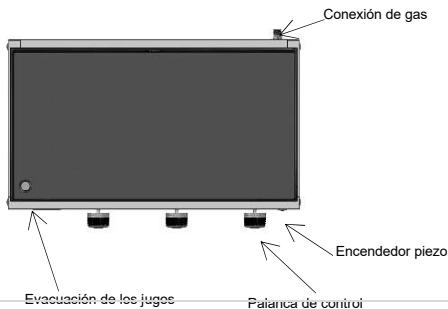

Descripción vista superior del equipo Plancha
