Type product	Gasplancha
Merk	LEMARQUIER
Model	PURE 375
Aantal branders	3
Totaal vermogen	7,2 kW
Voeding	Butaangas (28-30 mbar) of propaangas (37 mbar)
Gassoort	Butaan G30 / Propaan G31
Ontsteking	Elektronisch met AA-batterij (LR6) meegeleverd
Materiaal van de plaat	Geëmailleerd staal
Gebruik	Alleen buiten
Veiligheid	Gekalibreerde vaste drukregelaar, flexibele slang, automatische uitschakeling
Reiniging	Met water en roestvrijstalen wol na afkoeling
Opslag	Droge en goed geventileerde plaats, gasfles loskoppelen
Garantie	Commercieel, raadpleeg de website lemarquier.com
Klantenservice	[e-mail]

Veelgestelde vragen - PURE 375 LEMARQUIER

Hoe steek ik de PURE 375 gasplancha aan?

Open de gaskraan van de gasfles, druk op de resetknop van de drukregelaar. Druk vervolgens op en draai de bedieningsknop naar de volle stand (grote cirkel) en druk tegelijkertijd op de ontstekingsknop. Controleer visueel de ontsteking door de opening onder de plaat. Herhaal dit voor elke brander. Stel daarna de vlam naar wens in.

Welk gas moet ik gebruiken met de PURE 375 gasplancha?

De gasplancha werkt op butaangas (G30) met een druk van 28-30 mbar of op propaangas (G31) met een druk van 37 mbar. Gebruik een gekalibreerde vaste drukregelaar (NF EN 12864) aangepast aan het gekozen gas.

Hoe reinig ik de plaat van de gasplancha?

Wacht tot de gasplancha is uitgeschakeld maar de plaat nog lauw is. Schraap de resten met een roestvrijstalen spatel, giet water op de plaat en wrijf met een bol roestvrijstalen wol. Herhaal tot de plaat vlekkeloos is, veeg dan droog met keukenpapier. Gebruik geen ijsblokjes om thermische schok te voorkomen.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gaskraan van de gasfles. Controleer de aansluitingen en voer opnieuw een lektest uit. Als het lek aanhoudt, neem dan contact op met de fabrikant via [e-mail]. Gebruik nooit een apparaat dat lekt.

Kan de gasplancha binnenshuis worden gebruikt?

Nee, de PURE 375 gasplancha is alleen ontworpen voor gebruik buitenshuis op een horizontale, niet-brandbare ondergrond. Houd hem uit de buurt van brandbare materialen en gebruik hem niet in een afgesloten ruimte.

Hoe stel ik de vlam van de branders af?

Draai de bedieningsknop tussen de volle stand (grote cirkel) voor een sterke vlam en de lage stand (kleine cirkel) voor een zachte vlam. De middelste stand geeft een gemiddeld debiet.

Welke gasfles gebruiken met de gasplancha?

Gebruik butaangasflessen van 6 of 13 kg of propaanflessen uit de handel. De fles moet zijn voorzien van de juiste drukregelaar. Indien geplaatst in het karretje, is de maximale hoogte 400 mm en breedte 310 mm.

Hoe vervang ik de batterij van de ontsteker?

De batterij (AA LR6) bevindt zich in het compartiment onder de gasplancha. Let op de aangegeven polariteit (+ en -). Vervang hem indien nodig door een identieke batterij.

Kan de plaat afbladderen?

Ja, het email van de plaat kan afbladderen bij thermische schok. Vermijd het gieten van koud water op een hete plaat of het gebruik van ijsblokjes. Gebruik de aanbevolen reinigingsmethode met lauw water.

Waar vind ik reserveonderdelen of klantenservice?

Neem contact op met de klantenservice per e-mail op [e-mail]. Raadpleeg de website lemarquier.com voor het SAV-handvest en garantie-informatie. Wijzig het apparaat niet zelf.

GEBRUIKSAANWIJZING PURE 375 LEMARQUIER

Wij danken u voor uw aankoop van de contactgrill LE MARQUIER.

De contactgrill is de ideale grill voor het terras en de tuin die gezelligheid en natuurlijke, gezonde keulen samenbrengt bij de realisatie van uw meest diverse grillgerechten: vissen, schaaldieren, vlees, bevogelte, wild...

Elke brander wordt bediend door een kraan met een bedieningshendel die het vermogen regelt.

VOOR UW VEILIGHEID

LET OP: sommige toegankelijke delen können zeer warm zijn. Kleine kinderen uit de buurt honden.
Enkel buitenshuis gebruiken.
Het apparatusaat Niet verplaatsenijdens het gebruik.
De kraan van de ontvanger van het gas sluiten na gebruik.
Elke wijziging aan het apparatusat kan gevaarlijk zijn.
Dit apparaat要去 verwijderd gehonden worden van ontvlambare materialen.
Altijd wachten tot het apparaat koud is alvorens het schoon te make.
Geen regelbare reduceerklep gebruiken.
De onderden beschermd door de fabrikant of zich gemachtigde mogen nicht gewijzigd worden door de gebruiker.
Beschermende handschoenen gebruiken bij het bedieren van de zeer warme elementen
Er mag zich rond en onder het apparaat geen enkele brandbare stof bevinden.
Ingeval van brandgeur, de kraan van de gasfles sluiten

MONTAGE EN INSTALLATIE

Dit apparaat要去ijdens het gebruik verwijderd gezchoolen worden van ontvlambare materialen.

Geen benzine of andere brandbare vloeistoffen of dampen bewaren of gebruiken in de buurt van het apparatus.

Regel de helling van de plaat aan de hand van de 2 schroeven die zich onder de plaat bevinden of met de 4 regelbare voeten.

De plancha is voorzien van een elektronische aansteker met een batterij type AA (LR6), "batterij geleverd".

De batterij (AA LR6) in de houder steken die sich onder die plancha bevindt met respect voor de polarisatierichting + en -. (Zie figuur 1)

Figuur 1: Montage van de batterij

PLAATS VAN GEBRUIK

Dit apparaat moet in de open lucht gebruikt worden op een horizontale Niet-ontvlambare warmtebestendige steun (zoals hittebestendige baksteen, tegels, inox ...), er mag zich geen enkele brandbare stof bevinden binnen een straal van 0,50 m rond uw apparaat.

GASVERBINDING

We bevelen in de handel verkrijgbare flessen butaan of propaan van 6 en 13kg aan met gebruik van de goede veiligheidsreduceerklep. De gebruekte gasfles voorzien van de reduceerklep mag maximaal 615 mm hoog en 310 mm breed�. Indien de gasfles in het karretje geplaatst worden, mag de maximale hoogte 400 mm en de maximale bredde 310 mm bedragen.

Voor但她aangas: Een genormaliseerde vaste reduceerklep (NF EN 12864) 28 mbar gebruiken.

Voor propaangas: Een genormaliseerde vaste reduceerklep (NF EN 12864) 37 mbar gebruiken.

De verbinding van het apparaat met de gasfles (butaan of propaan) gebeurt met een flexibele metalen buis met een mechanisch uiteinde NF D 36125 (onbepaalde duur) of een flexibele rubberen buis voorzien van een mechanisch uiteinde NF D 36112 (duurtijd 10aar) van maximaal 1.5 meter lang. Verifieer regelmatig de goede staat van de gasbuin en verrap hem onverwijd indien er zich barstjes of tekenen van slijtage op bevinden en of wonneer de vervaldatum ingeschreven in de buis, bereikt is.

De plancha moet aangesloten worden met de aansluiting G1/2 die zich rechts van het apparaat bevindt. Sluit, na deuis aan de plancha aangesloten te hebben, de redueerklep op deuis aan en nadien op de fles volgens de instructies meegeleverd met deuis en de redueerklep.

In geval een gaslek vastgesteld worden, sluit de kraan van de gasfles en controllerer de verbindingen opnieuw; voer cervolgens een dichtheidsproof UIT.

Indien de lek aanblijft of van een ander onderdeel afkomstig is, contacteer de fabrikant.

Gebruik nooit een apparaat dat lekt.

De verwanging van de gasfles moet gebeuren met naleving van de volgende instructies:

De vervang mag enkel buitenshuis gebeuren, ver van elke ontstekings- en warmtebron.
Wacht totdat het apparaat volledig is afgekoeld
Zorg ervoor dat de kraan volledig zich is alvorens de gasfles te verrangen.

Dat er geen lekken zijn
Dat de flexibile metalen buis of de flexibile rubberen buis Niet in contact staat met onderdelen van het apparaat die warm kanken worden en dat deze over+zijn hele lenghte zichtbaar is (van het apparaat tot de fles) en gemakkelijk toegankelijk is.

ONTSTEKING VAN DE CONTACTGRILL "PLANCHA"

Elke brander worden bediend door een kraan met een bedieningshendel en een aansteekknop.

De bedieningshendel heeft een symbol (I) die de staat van de kraan aanduidt.

1. Open de kraan van de gasfles, druk op de herlaadknop van de vaste reduceerklep.
2. Druk op de bedieningshendel en draai eraan tot in de positie volle debiet (grote cirkel) en druk tegelijkkertijd op de ontstekingsknop.
3. Controller de ontsteking visuel via de opening onder de bakplaat.
4. Dezelfde procedure herhalen voor elke brander
5. Stel verwolgens de hoogte van de vlam in waar wens door te draaien aan de bedieningshendel(s) van vol debiet (grote cirkel) maar Klein debiet (kleine cirkel) (Bekijk figuur 2)
6. Om te doven, draai de bedieningshendel(s) maar het sluitsymbol (○) en sluit daarna de gasfles.

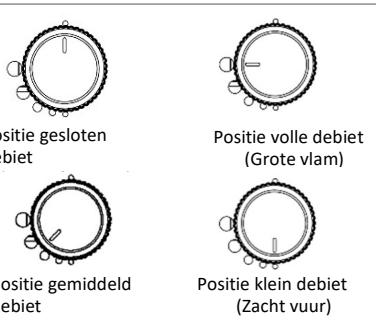

Figuur 2: Regeling van de bedieningshendel

Opmerking:

Een vlam (lange lucifer of aansteker met lange bek) kan ook gebruikt worden indien de ontsteking nicht werkt. Positioneer waarvoer de vlam op het niveau van de brander door via de plancha en de bakplaat te gaan en de aansteking uit te voeren zoals hierboven vermeld. Herhaal de actie voor elke brander.

GEBRUIK

OPMERKING: Bij het eerste gebruik, worden het aanbevolen uw plancha leeg te lately werken gedurende 10 Minutes op gemiddeld debiet. Uw apparaat kan enkele ogenblikken lang een lichte geur verspreiden.

Voordat u gaat bakken moet u het apparaat steeds ongeveer 10 Minutes voorverwarmen.

Om de braadsappen van uw voedingsstoffen op te vangen,plaats een pot in de daartoe voorziene ruimte die zich aan de linkerkant van de plancha befindt.

REINIGING EN ONDERHOUD

Om uwplaat te reinigen, maar deze op het frame van de plancha staan. In slechts een minuit is uw bakplaat gereinigd. De reiniging dient te gebeuren wanner de plancha uit staat maar de plaat nog vochtig is. Indien dat Niet het geval is, maar de plancha gedurende enkele minuten werken. Schraap de grootste resten met een inox spelal af. Giet water op de plaat en schuur met een inox wollen spon. Herhaal totdat de plaat perfect schoon is. Droog.Deze nauwkeurig af met absorberend papier.

Let op de capacititeit van de recuperatiebak: vergeet deze Niet regelmatig te ledigen. Gebruik beschermende

handschoenen indien de bak nog warm is.

Bekijk once videotutorial op ons YouTube-kanaal.

LET OP: De methode met ijsblokken is verboden. Ze houdt een risico in van thermische schok die deplaat zou kenn beschadigen (afbrokkeling van de email bijvoorbeeld).

Indien het apparaat gedurende een langeperiode Niet gebruikt is, verifieer en reinig indien nodig met perslucht, de branders en de luchtopeningen (venturi) om eventuele resten te verwijderen (vuil, insectennesten, spinnenwebben...)

BEWAREN

Bewaar uw plancha op een plaatsvrij van vochtigheid, stof en waar ze Niet beschadigd kan raken. Alvorens uw plancha op te bergen, ontkoppel de gasfles en bewaar deze op een droge en goed geventileerde plaats ver van elke warmtebron.

KENMERKEN

Land van bestemming:	Categorie:
FR - BE - CH - ES - GB - IT - PT - LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 3 Branders					Σ Qn = 7,2 kW		522 g/h op G30 (butaan)517 g/h op G31 (propaan)
Branders	Nominal debiet (Qn)	Gas	Druk (mbar)	Merk op injector		Debiet (g/h)	CE CE 1312
Links	2,4 kW	(G30) Butaan	28-30	76		174	1312CP6343
Centrum	2.4 kW	(G31) propaan	37			172
Rechts	2.4 kW

GARANTIES

Het apparaat heeft de volgende commerciele garanties: lemarquier.com

Ons DVN-charter kan online geraadpleegd worden op de website: lemarquier.com

Elk apparaat wordt gecontrolererdijdens alle productie-stadia.

In het geval afwijkingen vastgesteld zonden worden, is hetoodzakelijk dat men zich ervan verzekererd dat de bepalingen uit de handeiding zorgvuldig gespecteerd zijn. In het bijzonder dat de veiligheidsreduceerklop gebruikt wordt die specifiek voorzien is voor uw gasfles.

Indien de gelebruksregels Niet nageleefd worden, kan dit ertoe leiden dat uw apparaat beschadigd raakt.

Het apparaat nicht wijzigen

Elke wijziging aan het apparatus kan gevaarlijk zijn.

In geval van defect of van een beschadigd onderdeel, neem contact op met once Dienst na Verkoop.

Afmetingen van het apparatusat Plancha (in cm)

	LENGTH	77
	DIEPTE	49
	HOOGTE	27

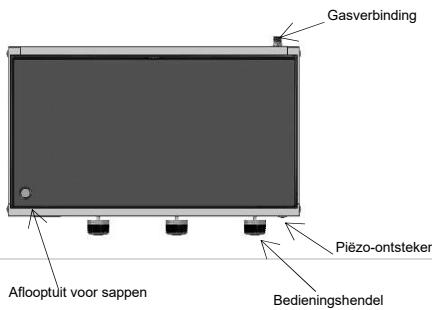

Beschrijving van het hierboven getoonde apparaat
Plancha
