| Tipo de producto | Parrilla de contacto (plancha) a gas |
| Marca | LEMARQUIER |
| Modelo | PLVP260EV2 |
| Dimensiones (L x An x Al) | Aproximadamente 60 x 40 x 20 cm |
| Peso | Aproximadamente 12 kg |
| Material de la placa | Acero con revestimiento esmaltado |
| Número de quemadores | 2 |
| Potencia total | 5,6 kW (2 x 2,8 kW) |
| Tipo de gas | Butano (G30) o Propano (G31) |
| Presión de gas | Butano: 28-30 mbar; Propano: 37 mbar |
| Caudal en butano | 408 g/h |
| Caudal en propano | 400 g/h |
| Encendido | Electrónico piezoeléctrico (pila AA LR6) |
| Ajuste de la placa | Inclinable mediante 2 tornillos debajo de la placa y 4 patas ajustables |
| Conexión de gas | Manguera flexible metálica o caucho armado (máx. 1,5 m), conexión G1/2 |
| Botella de gas compatible | Butano o propano de 6 o 13 kg (altura máx. 615 mm, ancho máx. 310 mm) |
| Recomendación de uso | Uso exclusivo en exteriores, sobre soporte horizontal no inflamable y resistente al calor |
| Mantenimiento habitual | Limpieza con agua y lana de acero inoxidable después del uso, placa tibia |
| Bandeja recolectora de jugos | Sí, extraíble en el lado izquierdo |
| Garantía | Garantía comercial según condiciones (ver sitio lemarquier.com) |
| Servicio postventa | Correo electrónico: sav@lemarquier.com |
| Países de destino | FR, BE, CH, ES, GB, IT, PT, LU, DK, NL |
Preguntas frecuentes - PLVP260EV2 LEMARQUIER
Preguntas de los usuarios sobre PLVP260EV2 LEMARQUIER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Placa de parrilla en formato PDF gratis! Encuentra tus instrucciones PLVP260EV2 - LEMARQUIER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PLVP260EV2 de la marca LEMARQUIER.
MANUAL DE USUARIO PLVP260EV2 LEMARQUIER
Tostador por contacto
PLANCHA VINTAGE PURE 260 V2
PLVP260EV2 - PLVP260IV2

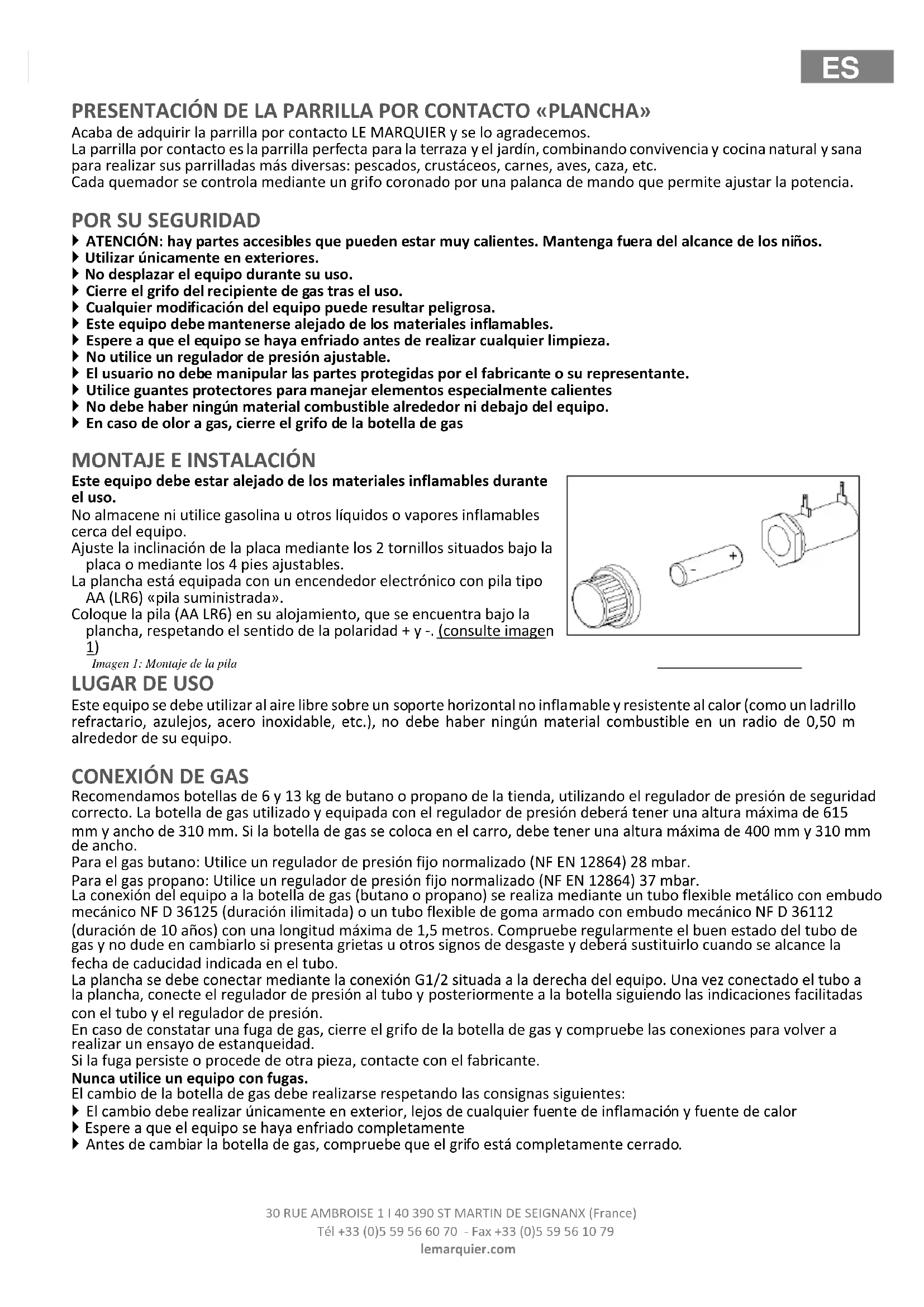

PRESENTACIÓN DE LA PARRILLA POR CONTACTO «PLANCHA»
Acaba de adquirir la parrilla por contacto LE MARQUIER y se lo agradecemos.
La parrilla por contacto es la parrilla perfecta para la terraza y el jardín, combinando convivencia y cocina natural y sana para realizar sus parrilladas más diversas: pescados, crustáceos, carnes, aves, caza, etc.
Cada quemador se controla mediante un grifo coronado por una palanca de mando que permite ajustar la potencia.
POR SU SEGURIDAD
▶ ATENCIÓN: hay partes accesibles que pueden estar muy calientes. Mantenga fuera del alcance de los niños.
▶ Utilizar únicamente en exteriores.
▶ No desplazar el equipo durante su uso.
▶ Cierre el grifo del recipiente de gas tras el uso.
▶ Cualquier modificación del equipo puede resultar peligrosa.
Este equipo debe mantenerse alejado de los materiales inflamables.
Espere a que el equipo se haya enfriado antes de realizar cualquier limpieza.
No utilice un regulador de presión ajustable.
El usuario no debe manipular las partes protegidas por el fabricante o su representante.
▶ Utilice guantes protectores para manejar elementos especialmente calientes
No debe haber ningún material combustible alrededor ni debajo del equipo.
En caso de olor a gas, cierre el grifo de la botella de gas
MONTAJE E INSTALACIÓN
Este equipo debe estar alejado de los materiales inflamables durante el uso.
No almacene ni utilice gasolina u otros líquidos o vapores inflamables cerca del equipo.
Ajuste la inclinación de la placa mediante los 2 tornillos situados bajo la placa o mediante los 4 pies ajustables.
La plancha está equipada con un encendedor electrónico con pila tipo AA (LR6) «pila suministrada».
Coloque la pila (AA LR6) en su alojamiento, que se encuentra bajo la plancha, respetando el sentido de la polaridad + y -. (consulte imagen 1)

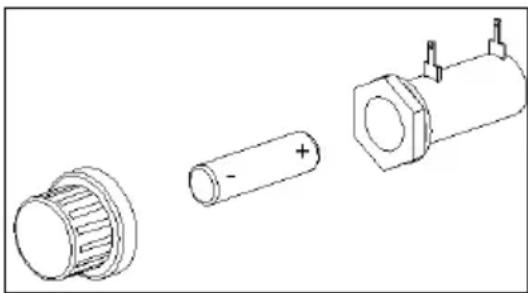

Imagen 1: Montaje de la pila
Este equipo se debe utilizar al aire libre sobre un soporte horizontal no inflamable y resistente al calor (como un ladrillo refractario, azulejos, acero inoxidable, etc.), no debe haber ningún material combustible en un radio de 0,50 m alrededor de su equipo.
CONEXIÓN DE GAS
Recomendamos botellas de 6 y 13 kg de butano o propano de la tienda, utilizando el regulador de presión de seguridad correcto. La botella de gas utilizado y equipada con el regulador de presión deberá tener una altura máxima de 615 mm y ancho de 310 mm. Si la botella de gas se coloca en el carro, debe tener una altura máxima de 400 mm y 310 mm de ancho.
Para el gas butano: Utilice un regulador de presión fijo normalizado (NF EN 12864) 28 mbar.
Para el gas propano: Utilice un regulador de presión fijo normalizado (NF EN 12864) 37 mbar.
La conexión del equipo a la botella de gas (butano o propano) se realiza mediante un tubo flexible metálico con embudo mecánico NF D 36125 (duración ilimitada) o un tubo flexible de goma armado con embudo mecánico NF D 36112
(duración de 10 años) con una longitud máxima de 1,5 metros. Compruebe regularmente el buen estado del tubo de gas y no dude en cambiarlo si presenta grietas u otros signos de desgaste y deberá sustituirlo cuando se alcance la fecha de caducidad indicada en el tubo.
La plancha se debe conectar mediante la conexión G1/2 situada a la derecha del equipo. Una vez conectado el tubo a la plancha, conecte el regulador de presión al tubo y posteriormente a la botella siguiendo las indicaciones facilitadas con el tubo y el regulador de presión.
En caso de constatar una fuga de gas, cierre el grifo de la botella de gas y compruebe las conexiones para volver a realizar un ensayo de estanqueidad.
Si la fuga persiste o procede de otra pieza, contacte con el fabricante.
Nunca utilice un equipo con fugas.
El cambio de la botella de gas debe realizarse respetando las consignas siguientes:
El cambio debe realizar únicamente en exterior, lejos de cualquier fuente de inflamación y fuente de calor
▶ Espere a que el equipo se haya enfriado completamente
▶ Antes de cambiar la botella de gas, compruebe que el grifo está completamente cerrado.
ANTES DE LA PUESTA EN MARCHA
Compruebe:
▶ Que no haya fugas
Que el tubo flexible metálico o flexible de goma no esté en contacto con partes del equipo que puedan calentarse y que toda su longitud (del equipo a la botella) sea visible y fácilmente accesible.
ENCENDIDO DE LA PARRILLA POR CONTACTO «PLANCHA»
Cada quemador está controlado por un grifo con una palanca de mando y un botón de encendido.
La palanca de control presenta un símbolo (I) que sirve para indicar el estado del grifo.
- Abra el grifo de la botella de gas, pulse el botón de rearme del regulador de presión fijo.
- Pulse y gire la palanca de control en posición caudal pleno (círculo grande) y pulse simultáneamente el botón de encendido.
- Compruebe visualmente el encendido mediante la apertura bajo la placa de cocción.
- Repita el mismo procedimiento para cada quemador
-
A continuación regule según desee la altura de la llama girando la o las palancas de control de caudal pleno (círculo grande) o caudal reducido (círculo pequeño) (consulte I consulte la imagen 2)
-
Para apagar, lleve la o las palancas de control al símbolo de cierre (○) y cierre el grifo de la botella de gas.


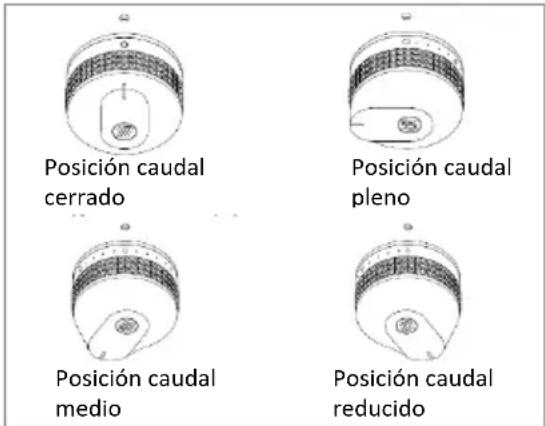

Posición caudal cerrado Posición caudal pleno Posición caudal medio Posición caudal reducidoImagen 2: Ajuste de la palanca de control
Observación:
Se puede utilizar igualmente una llama (cerilla larga o mechero de cuello largo) si el encendedor no funciona. Para ello, coloque la llama a nivel del quemador pasando el cuerpo de la plancha y la placa de cocción y proceda al encendido como se ha explicado más arriba. Repita la acción para cada quemador.
USO
OBSERVACIÓN: Durante el primer uso, recomendamos hacer funcionar su plancha vacía durante 10 minutos con caudal medio. Puede que durante unos instantes su equipo desprenda un ligero olor.
Antes de cada cocción, precaliente el equipo alrededor de 10 minutos.
Para recuperar los jugos de la cocción de sus alimentos, coloque un recipiente en el alojamiento previsto para ello y situado en el lado izquierdo de la plancha.
LIMPIEZA Y MANTENIMIENTO
Para limpiar su placa, déjela sobre el chasis de la plancha. Basta un minuto para limpiar su placa de cocción. La limpieza debe realizarse cuando la plancha esté apagada pero la placa esté todavía tibia. Si no fuera el caso, haga funcionar los quemadores algunos minutos. Rasque la parte principal de los residuos gracias a una espátula de acero inoxidable. Vierta agua sobre la placa y frote con una bola de lana de acero inoxidable. Repetir hasta que la placa quede impecable. Limpie con cuidado con un papel absorbente.
Preste atención a la capacidad de la bandeja de recuperación: acuérdese de vaciarla regularmente. Utilice guantes de protección si la bandeja todavía está caliente.
Puede consultar nuestro tutorial en vídeo en nuestro canal
ATENCIÓN: No se debe utilizar el método de los cubitos de hielo. Presenta un riesgo de choque térmico que podría dañar la placa (agrietamiento del esmalte, por ejemplo).
Si no se ha utilizado el equipo durante un periodo prolongado, compruebe y limpie si fuera necesario con aire a presión, los quemadores y los orificios de paso de aire (venturi) para eliminar residuos eventuales (suciedad, nidos de insectos, telas de araña, etc.)
ALMACENAMIENTO
Almacene su plancha en un lugar al abrigo de la humedad, de polvo y donde no corra riesgo de resultar dañada. Antes de guardar su plancha, desconecte la botella de gas y guárdela en exterior en un lugar seco y bien ventilado alejado de cualquier fuente de calor.
CARACTERÍSTICAS
| País de destino: | Categoría: |
| FR - BE - CH - ES - GB - IT - PT-LU | I_3+(28-30/37) |
| DK - NL - IT | I_BB/P 30 |
| Plancha 2 quemadores | Q_n = 5,6 kW | 408 g/h con G30 (butano)400 g/h con G31(propano) | |||||
| Quemadores | Caudal nominal ( Q_n ) | Gas | Presión (mbar) | Referencia en inyector | Caudal (g/h) | CE CE 1312 | |
| Izquierda | 2,8 kW | (G30) Butano | 28-30 | 84 | 204 | 1312CT6343 | |
| Derecha | 2,8 kW | (G31) Propano | 37 | 200 | |||
GARANTÍAS
El equipo se beneficia de las garantías comerciales siguientes: lemarquier.com
Puede consultar en línea nuestras normas para el servicio posventa en el sitio de Internet: lemarquier.com
Se controla cada equipo en todas las fases de fabricación.
En el caso de detectar anomalías, es necesario garantizar que se han respetado escrupulosamente las indicaciones del manual de uso. En particular, que el regulador de presión de seguridad utilizado coincide con el previsto en función de su botella de gas.
La inobservancia de las normas de uso puede conllevar un deterioro de su equipo.
No modificar el equipo
Cualquier modificación del equipo puede resultar peligrosa.
En caso de avería o de pieza dañada, póngase en contacto con nuestro Servicio posventa
Correo electrónico: sav@lemarquier.com
Dimensiones del equipo Plancha (en cm).
 | LONGITUD | 61 |
| PROFUNDIDAD | 49 | |
| ALTURA | 27 |
Descripción vista superior del equipo Plancha
