Produkttyp	Gasplancha (Kontaktgrill)
Marke	LEMARQUIER
Modell	PLANCHA VINTAGE PURE 375 (PLVP375E - PLVP375I)
Anzahl der Brenner	3
Gesamtleistung	7,2 kW
Leistung pro Brenner	2,4 kW
Verwendbares Gas	Butan (G30) oder Propan (G31)
Butangasdruck	28-30 mbar
Propangasdruck	37 mbar
Nenndurchfluss Butan	522 g/h
Nenndurchfluss Propan	517 g/h
Zündung	Elektronisch mit AA-Batterie (LR6) im Lieferumfang
Gasanschluss	Anschluss G1/2, flexibler Metallschlauch oder armierten Gummischlauch (max. 1,5 m)
Empfohlener Druckminderer	Butan: 28 mbar genormt NF EN 12864; Propan: 37 mbar genormt NF EN 12864
Material der Platte	Emailliert (emaillierter Stahl)
Reinigung	Mit Wasser und Edelstahlwolle, Platte noch warm; keine Eiswürfel verwenden
Auffangbehälter für Fett	Ja, herausnehmbar (linke Seite)
Bestimmungsländer	FR, BE, CH, ES, GB, IT, PT, LU (Kategorie I3+)
Verwendung	Nur im Freien, auf waagerechter, nicht brennbarer Fläche
Herkunft	Frankreich (Origine France Garantie)
Kundendienst	[e-mail]

Häufig gestellte Fragen - PLANCHA VINTAGE PURE 375 PLVP375E - PLVP375I LEMARQUIER

Wie zünde ich die Plancha an?

Öffnen Sie das Gasventil der Flasche, drücken Sie den Reset-Knopf des Druckminderers. Drücken und drehen Sie den Bedienknopf auf Volllast (großer Kreis), während Sie den Zündknopf drücken. Überprüfen Sie die Flamme unter der Platte. Wiederholen Sie dies für jeden Brenner.

Welche Gasart verwenden?

Sie können Butan (G30) oder Propan (G31) verwenden. Der Druckminderer muss geeignet sein: Butan 28 mbar, Propan 37 mbar, beide genormt nach NF EN 12864.

Wie reinige ich die Platte?

Lassen Sie die Platte abkühlen (Plancha ausgeschaltet). Kratzen Sie Rückstände mit einem Edelstahlspachtel ab. Gießen Sie etwas Wasser auf und reiben Sie mit Edelstahlwolle. Wiederholen, bis sauber, dann mit Küchenpapier abwischen. Niemals Eiswürfel verwenden (Gefahr von Thermoschock).

Was tun bei Gasgeruch?

Schließen Sie sofort das Gasventil der Flasche. Überprüfen Sie die Anschlüsse und führen Sie erneut eine Dichtheitsprüfung durch. Wenn das Leck anhält, kontaktieren Sie den Hersteller unter [e-mail]. Verwenden Sie niemals ein Gerät, das leckt.

Kann ich die Plancha drinnen verwenden?

Nein, dieses Gerät darf nur im Freien in einem gut belüfteten Bereich, fern von brennbaren Materialien, verwendet werden.

Wie wechsle ich die Batterie des Zünders?

Die Batterie (AA LR6) befindet sich in einem Fach unter der Plancha. Beachten Sie die angegebenen Polaritäten + und - (siehe Abbildung 1 der Anleitung).

Welche Gasflasche verwenden?

Verwenden Sie eine handelsübliche Butan- oder Propanflasche von 6 oder 13 kg. Wenn im Wagen platziert, max. Höhe 400 mm und max. Breite 310 mm. Sonst max. Höhe 615 mm und max. Breite 310 mm.

Wie stelle ich die Neigung der Platte ein?

Stellen Sie die Neigung über die 2 Schrauben unter der Platte oder über die 4 verstellbaren Füße ein.

Was tun, wenn der Zünder nicht funktioniert?

Verwenden Sie ein langes Streichholz oder einen langen Gasanzünder. Halten Sie die Flamme in die Nähe des Brenners, indem Sie zwischen Gehäuse und Platte gehen, dann wie gewohnt anzünden.

Wie lagere ich die Plancha?

Lagern Sie sie an einem trockenen und staubgeschützten Ort. Trennen Sie die Gasflasche und lagern Sie sie draußen an einem trockenen, gut belüfteten Ort, fern von Wärmequellen.

BEDIENUNGSANLEITUNG PLANCHA VINTAGE PURE 375 PLVP375E - PLVP375I LEMARQUIER

BEDIENUNGSCANLEITUNG

Kontaktgrill

GEBRUIKERSHANDLEIDING

Contactgrill

ISTRUZIONI PER L'USO

Griglia a fatto

MANUAL DE USO

LONGUEUR	77
PROFONDEUR	49
HAUTEUR	25

Vielen Dank für den Kauf des Kontaktgrills LE MARQUIER.

Der Kontaktgrill eignet sich hervorragend fur Terrasse und Garten und verbindet Geselligkeit, natürliche, gesunde Kuche fur vielseitige Grillabende: Fisch, Schalentiere, Fleisch, Geflügel, Wild ...

Jeder Brenner wird mit einem Hahn gesteuert, der an einem Bedienungshebel zur Einstellung der Leistung angebracht ist.

FÜR IHRE SICHERHEIT

ACHTUNG: die zugänglichen Teile können sehr hei sein. Von kleinen Kindern fernhalten.
Nur im Außenbereich verwenden.
Das Gerät nicht während der Verwendung befindern.
Der Hahn des Gasbehalters muss nach der Verwendung geschlossen werden.
Jede Anderung des Gerats kann gefährlich sein.
Dieses Gerät muss von brennbaren Materialien ferngehalten werden.
Vor der Reinigung muss das Gerät abgekühlt sein.
Keinen einstellbaren Druckminderer verwenden.
Die vom Hersteller oder dessen Vertreter geschützten Teile durren nicht vom Benutzer manipuliert werden.
Bei der Bedienung von bestimmers bereits Bauteilen Schutzhandschuhe verwenden.
Kein brennbares Materialarfischumoderunter demGeratbefinden.
Im Falle von Gasgeruch den Hahn der Gasflasche schlieben

AUFBAU UND INSTALLATION

Dieses Gerät muss bei Verwendung von brennbaren Materialien ferngehalten werden.

Nicht zwischenlagern und kein Benzin oder andere brennbare Flüssigkeiten oder Dämpfe in der Höhe des Geräts verwenden.

Neigung der Platte mit den beiden Schrauben unterhalb der Platte oder den vier einstellbaren Fuß einstellen.

Die Plancha ist mit einem mit Batterien des Typs AA (LR6) betriebenen elektronischen Zünder ausgestattet (Batterie im Lieferumfang enthalten).

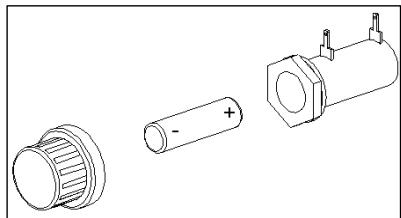

Legen Sie die Batterie (AA LR6) in das Gehäuse unterhalb der Plancha ein und beachten Sie die Polung (+ und -). (Siehe Abbildung 1)

Abbildung 1: Einlegen der Batterie

EINSATZORT

Dies Gerat muss im Freien auf einer horizontalen, nicht brennbaren und hitzebestandigen Flache verwendet werden (z. B. feuerfester Gasspulstein, Fliesen, Edelstahl...), im Umkreis von 0,50 m des Gerats darf sich kein brennbares Material befinden.

GASANSCHLUSS

Wir empfehlen Flaschen mit 6 bis 13kg handelsüblichem Butan- oder Propangas sowie den entsprchenden Druckminderer. Die verwendete und mit dem Druckminderer ausgestattete Gasflasche darf maximal 615 mm hoch und 310 mm breit sein. Wenn die Gasflasche in einen Wagen gestellt wird, daß sie höstens 400 mm hoch und 310 mm breit sein.

Für Butangas: Verwendung eines festen normalisierten Druckminderers (NF EN 12864) 28 mbar.

Für Propangas: Verwendung eines festen normalisierten Druckminderers (NF EN 12864) 37 mbar.

Der Anschluss des Geräns an die Gasflasche (Butan oder Propan) erfolgt mit einem flexiblen Metalschlauch mit mechanischem Endstück NF D 36125 (unbeschränkte Nutzungsdauer) mit einem flexiblen Gummischlauch mit mechanischem Endstück NF D 36112 (Nutzungsdauer 10 Jahre) und einer Länge von hochstens 1,5 Meter. Der Zustand des Gasschlauchs muss regelmäß überprüft und im Falle von Rissen oder Verschleiß ausgetauscht werden, ebenso muss er bei Erreichen des auf dem Schlauch angegebenen Ablaufdatums ausgetauscht werden.

Die Plancha muss am Anschluss G1/2 angeschlossen werden, der sich an der rechten Seite des Geräts befindet. Nach dem Anschluss des Schlauchs der Plancha ist der Druckminderer entsprechend den mit dem Schlauch und dem Druckminderer geleiferten Anweisungen am Schlauch und dann an der Flasche anzuschreiben.

Sollten Sie feststellen, dass Gas entweicht, so ist der Hahn der Gasflasche zu schlieben und die Anschlüsse sind zu überprüfen, dann ist ein Dichtheitstest durchzufahren.

Wenn Weiterhin Gas entweicht oder von einem anderen Teil leckt, wenden Sie sich an den Hersteller.

Niemals ein undichtes Gerät verwenden.

Der Austausch der Gasflasche erfolgt unter Beachtung der folgenden Vorschriften:

Der Austausch scarf nur im AuBenbereich und fern von Zund- oder Wärmequelle entfernt statfunden.
Warten Sie, bis das Gerät vollständig abgekühlt ist.
Achten Sie vor dem Austausch der Gasflasche darauf, dass der Hahn vollständig geschlossen ist.

VOR DER INBETRIEBNAHME

Achten Sie darauf:

dass keine Lecks vorhanden sind
dass der flexible Metalschlauch oder Gummischlauch nicht mit Teilen des Gerats in Berührung kommt, die heißt werden, und dass er in seiner gesamten Länge sightbar (vom Gerät bis zur Flasche) und leicht zugänglich ist.

ANZÜNDEN DES KONTAKTGRILLS „PLANCHA“

Jeder Brenner wird mit einem Hahn mit Bedienungshebel und einer Zündtaste gesteuert.

Der Bedienungshebel enthalt ein Symbol, (I) das auf den Zustand des Hahns hinweist.

1. Öffnen Sie den Hahn der Gasflache, betätigten Sie die Rückstelltaste des festen Druckminderers.
2. Drücken und drehen Sie den Bedienungshebel auf vollen Durchsatz (großer Kreis) und drucken Sie gleichzeitig auf die Zündtaste.
3. Visuelle Kontrolle der Zündung durch die Öffnung unter dem Kochfeld.
4. Dieses Verfahren gilt für jeder Brenner.
5. Nun kann die Flammhöhe durch Drehen der Bedienungshebel nach Belieben auf vollen Durchsatz (großer Kreis) oder reduzierten Durchsatz (kleiner Kreis) eingestellt werden (Siehe Abbildung 2)
6. Um die Flamme zu Löschen, stellen Sie die Bedienungshebel auf das Symbol Schließen (⊙) und schreiben dann den Hahn der Gasflasche.

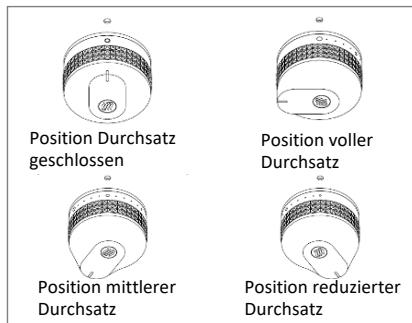

Abbildung 2: Einstellung des Bedienungshebels

Hinweis:

Eine Flamme (langes Streichholz oder langes Feuerzeug) kann im Falle einer Störung des Zünders verwendet werden. Führn Sie dazu die Flamme auf Höhe des Brenners zwischen dem Gestell der Plancha und dem Kochfeld hindurch und zünden Sie wie oben beschrieben. Wiederholen Sie diesen Vorgang bei jedem Brenner.

VERWENDUNG

HINWEIS: Es wird empfohlen, die Plancha bei der ersten Verwendung 10 Minuten leer und bei mittlerem Durchsatz zu betreiben. Möglicherweise wird für kurze Zeit ein leichter Geruch von Ihrem Gerät abgesondert.

Heizen Sie Ihr Gerät vor dem Kochen 10 Minuten vor.

Um den Bratensaft Ihrer Lebensmittel aufzufangen, halten Sie einen Topf in das zu dieser Zweck auf der linken Seite der Plancha vorgesehene Gehäuse.

REINIGUNG UND PFLEGE

Bei der Reinigung bleibt die Platte auf dem Gestell der Plancha. Eine Minute ist für die Reinigung des Kochfelds ausreichend. Die Reinigung erfolgt bei ausgeschalteter Plancha; die Platte solte jedoch noch warm sein. Soltte this nicht der Fall sein, so muss der Brenner eine Minuten eingeschelt werden. Schaben Sie die gröbsten Rückstände mit einem Edelstahlschaber ab. Geben Sie etwas Wasser auf die Platte und reiben Sie mit Edelstahlwolle. Wiederholen, bis die Platte sauer ist. Dann wird diese mit einem Kuchenpapier abgerieben.

Vorsicht beim Aufnahmevermögen der Auffangschale: denken Sie daran, diese regelmäßig zu leeren. Verwenden Sie

Schutzhandschuhe, wenn die Schale noch heiß ist.

Unser Anleitungsvideo finds in unserem YouTube-Kan

ACHTUNG: Die Eiswürfelmethode ist verboten. Sie kann einen Temperatschock hervorrufen, der die Platte beschädigten können (z. B. Splittern der Emaille-Beschichtung).

Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, prufen und reinigen Sie gegebenenfalls mit Druckluft, die Brenner und Luftöffnungen (Venturi), um eventuelle Rückstände zu entfernen(Unreinheiten, Insektennester, Spinnenetze ...)

AUFBEWAHRUNG

Bewahren Sie Ihre Plancha an einem Ort auf, der vor Feuchtigkeit und Staub geschützt ist und an dem sie nicht beschäftigt werden kann. Trennen Sie die Gasflasche vor dem Verstauen Ihrer Plancha und bewahren Sie sie an einem trockenen, gut belufteten Ort fern von jeglichen Wärmequellen auf.

EIGENSCHAFTEN

Bestimmungsland:	Kategorie:
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 3 Brenner					Σ Qn = 7,2 kW		522 g/Std. mit G30 (Butan) 517 g/Std. mit G31 (Propan)
Brenner	Nenndu rchtsatz (Qn)	Gas	Druck (mbar)	Markierung auf Einspritzduse	Durchsatz (g/Std)	CE CE 1312
Links	2,4 kW	(G30) Butan	28-30	76	174	1312CP6343
Mitte	2,4 kW	(G31) Propan	37		172
Rechts	2,4 kW

GARANTIEN

Für das Gerät gelten die folgenden gewerblichen Gewährleistungen: lemarquier.com

Unsere Kundendienstordnung ist online auf unserer Website verfügbar: lemarquier.com

Jedes Gerät wird in jeder Herstellungssphase kontrolliert.

Sollten Sie Anomalien feststellen, muss sichergestellt werden, dass die Vorgaben der Anleitung strikt beachteti wurden. Insbondere, dass der verwendete Druckregler der fur ihre Gasflasche vorgesehene ist.

Die Nichtbeachtung der Anwendungsregeln kann zu einer Beschädigung Ihres Geräts führen.

Das Gerätarf nicht verändert werden.

Jede Anderung des Gerats kann gefährlich sein.

Im Falle einer Störung oder eines beschädigten Teils wenden Sie sichitte an unseren Kundendienst.

E-Mail: [e-mail]

Abmessungen des Plancha-Geräts (in cm)

LÄNGE	77
TIEFE	49
HÖHE	27

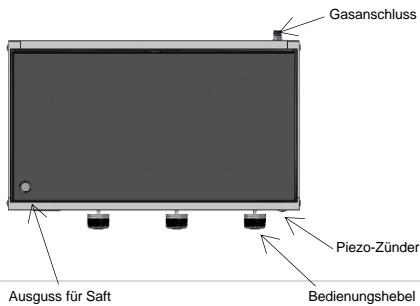

Beschreibung der Draufsicht des Plancha-Geräts
