MANUAL DE USUARIO TECHNO 11 TRUE COLOR GYS

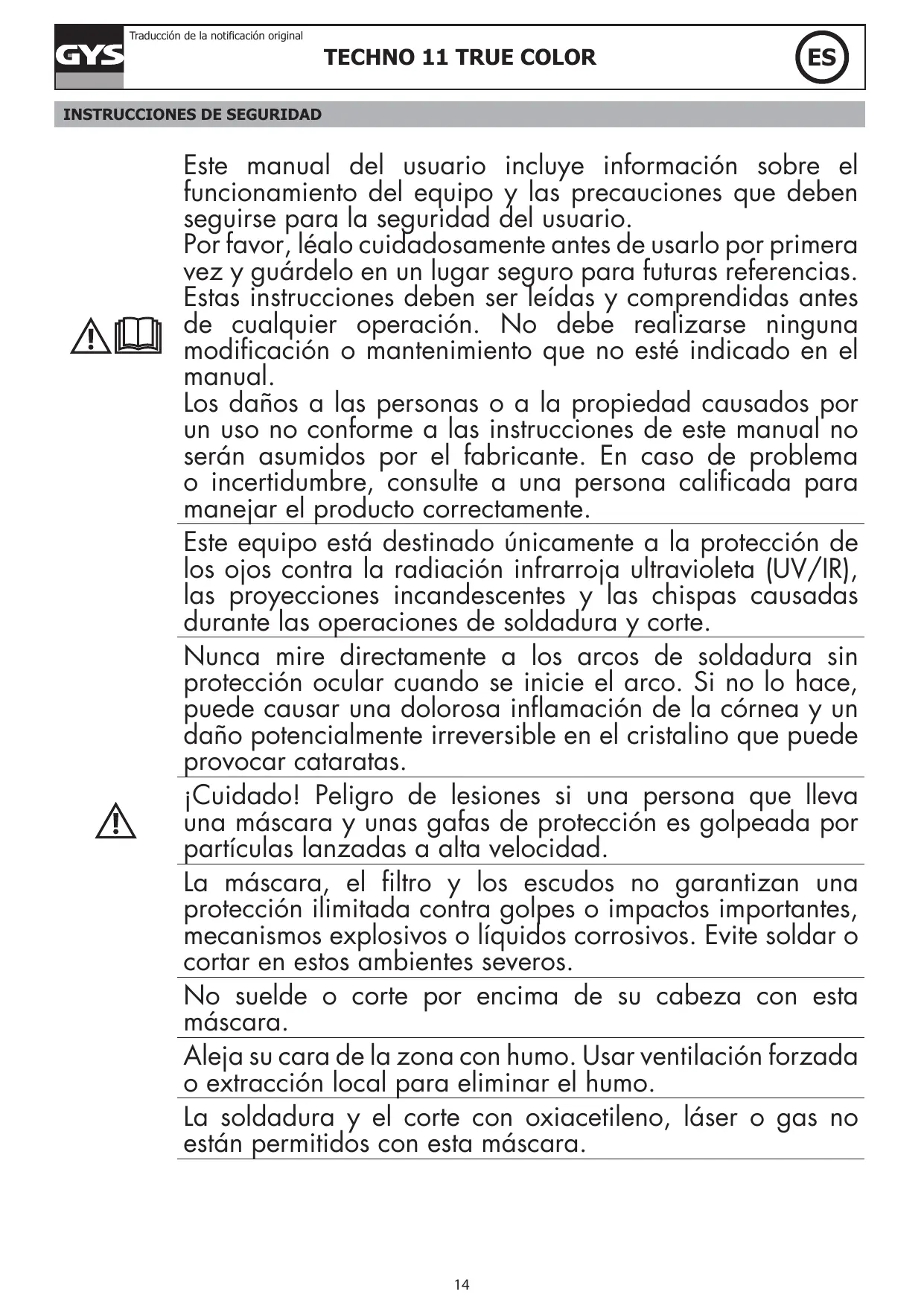

INSTRUCCIONES DE SEGURIDAD
Este manual del usuario incluye información sobre el funcionamiento del equipo y las precauciones que deben seguirse para la seguridad del usuario.
Por favor, léalo cuidadosamente antes de usarlo por primera vez y guárdelo en un lugar seguro para futuras referencias. Estas instrucciones deben ser leídas y comprendidas antes de cualquier operación. No debe realizarse ninguna modificación o mantenimiento que no esté indicado en el manual.
Los daños a las personas o a la propiedad causados por un uso no conforme a las instrucciones de este manual no serán asumidos por el fabricante. En caso de problema o incertidumbre, consulte a una persona calificada para manejar el producto correctamente.
Este equipo está destinado únicamente a la protección de los ojos contra la radiación infrarroja ultravioleta (UV/IR), las proyecciones incandescentes y las chispas causadas durante las operaciones de soldadura y corte.
Nunca mire directamente a los arcos de soldadura sin protección ocular cuando se inicie el arco. Si no lo hace, puede causar una dolorosa inflamación de la córnea y un daño potencialmente irreversible en el cristalino que puede provocar cataratas.
¡Cuidado! Peligro de lesiones si una persona que lleva una máscara y unas gafas de protección es golpeada por partículas lanzadas a alta velocidad.
La máscara, el filtro y los escudos no garantizan una protección ilimitada contra golpes o impactos importantes, mecanismos explosivos o líquidos corrosivos. Evite soldar o cortar en estos ambientes severos.
No suelde o corte por encima de su cabeza con esta máscara.
Aleja su cara de la zona con humo. Usar ventilación forzada o extracción local para eliminar el humo.
La soldadura y el corte con oxiacetileno, láser o gas no están permitidos con esta máscara.
Antes de cada uso:
- Inspeccione cuidadosamente la máscara y su filtro UV/IR.
- Reemplace las partes desgastadas o dañadas inmediatamente.
-Reemplace los lentes de filtro o las caretas si están agrietados o rayados para evitar daños en los ojos del usuario.
La cinta para la cabeza puede causar potencialmente alergias en personas sensibles.
Las temperaturas de funcionamiento del filtro optoelectrónico son de -5^ a +55^ .
El filtro optoelectrónico de la máscara no es impermeable y no funcionará correctamente si ha estado en contacto con el agua.
La careta de soldar debe moverse con cuidado para evitar que se dañe el filtro, los protectores y/o la cubierta protectora.
Mantenimiento :
- No coloque objetos o herramientas pesadas sobre o en la mascarilla para evitar dañar el filtro o las caretas.
- Las temperaturas de almacenamiento de las máscaras oscilan entre -10°C y +60°C.
- Limpie el filtro optoélectrónico con un algodón limpio o un paño especial para lentes.
- Limpia y cambia las pantallas de los guardias regularmente.
- Limpie el interior y el exterior de la máscara con un detergente-desinfectante neutro. No use disolventes.
- Asegúrate de que los sensores y la célula no se obstruyan con polvo o escombros.
- Recomendamos usar la máscara y los visores durante 5 años. La duración del uso depende de diversos factores, como el tipo de uso, la limpieza, el almacenamiento y el mantenimiento.
ANTES DE SU USO
-Compruebe el buen estado general de la máscara y los ajustes de la sujeción para la cabeza.
-Compruebe el buen posicionamiento de la máscara y el estado de las pantallas protectoras y del filtro. En caso de anomalía, póngalo como debe ser.
-Compruebe que los dos detectores (4) y la célula (2) no estén obstruidos por el polvo o por restos.
-Compruebe que los films protectores estén retirados de las pantallas de protección exterior e interior.
-Compruebe que el nivel de protección corresponde a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla de «procesos de soldadura».
FUNCIONAMIENTO
La máscara optoelectrónica TECHNO LCD 11 TRUE COLOR cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se detiene.
1
4
3
- Pantalla de protección
- Célula solar
- Filtro
- Sensores
PRECAUCIONES
- La máscara se puede usar para todos los tipos de procesos de soldadura excepto la soldadura con Oxyacetyleno, la soldadura láser y al gas.
- Debe haber siempre una pantalla protectora a ambos lados del filtro. La ausencia de estas pantallas puede provocar daños irreversibles y poner en peligro su seguridad.
| Tinte claro | 3 |
| Tinte oscuro | 11 |
| Dimensiones del filtro | 110x90mm |
| Tiempo de reacción | 0,6 ms |
| Alimentación eléctrica | Solar |
| Peso | 420 g |
| Campos de visión | 98 x 35 mm |
| Campos de aplicación | MMA 10>150A / TIG 10>175A / MIG-MAG 10>200A |
| Garantía | 2 años |
| Tiempo de uso | -5°C / + 55°C |
| Temperatura de almacenaje | -10°C / + 60°C |
AJUSTE PARA LA CABEZA

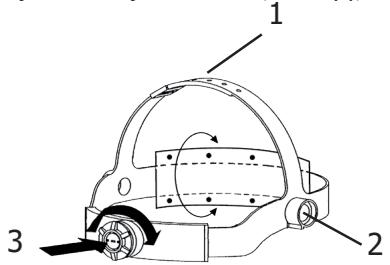

La máscara TECHNO LCD 11 TRUE COLOR tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2) y ajuste longitudinal (3).
2
3
MANTENIMIENTO
- Fecha / Tiempo de caducidad : No tiene fecha de caducidad, pero debe comprobar su máscara TECHNO LCD 11 TRUE COLOR antes de cada uso.
- La máscara TECHNO LCD 11 TRUE COLOR no debe caerse al suelo.
- No utilice ninguna herramienta para quitar los elementos de la máscara o del filtro, ya que esto podría dañar el producto que provoquen heridas o la anulación de la garantía.
REEMPLAZO DE LA PANTALLA DE PROTECCIÓN EXTERNA
2
3
A
La pantalla protectora exterior (2) se puede extraer poniendo un dedo sobre la pantalla en el punto (A) de la máscara (1).
Cuando cambie la pantalla, recuerde retirar antes el film protector (3). Este film protector se puede quitar cuando la pantalla protectora está posicionada en la máscara.
REEMPLAZO DE LA PANTALLA DE PROTECCIÓN INTERNA (10)
Para cambiar la pantalla de protección interior (10), deslícela hacia abajo colocando un dedo en el punto (A.). Cuando realice el cambio, recuerde retirar antes el film protector (11).
ANOMAÍAS Y SOLUCIONES
| El filtro optoelectrónico no funciona | Active la carga solar exponiendo la célula a la luz durante 20 a 30 minutos; |
| El filtro optoelectrónico sigue en tinte oscuro cuando no hay arco o cuando el arco se apaga. | Compruebe los sensores y límpielos si fuese necesario. |
| Cambio incontrolado y destellos: El filtro cambia a tinte claro y oscuro durante la etapa de soldadura. | Compruebe que los sensores estén bien centrados al arco eléctrico, sin obstáculos. |
| Los costados son más claros que la zona central del filtro optoelectrónico. | Es una característica natural de los LCD, no es peligroso para los ojos. Sin embargo, para un mayor confort, intente guardar un ángulo de visión cercano a los 90° |

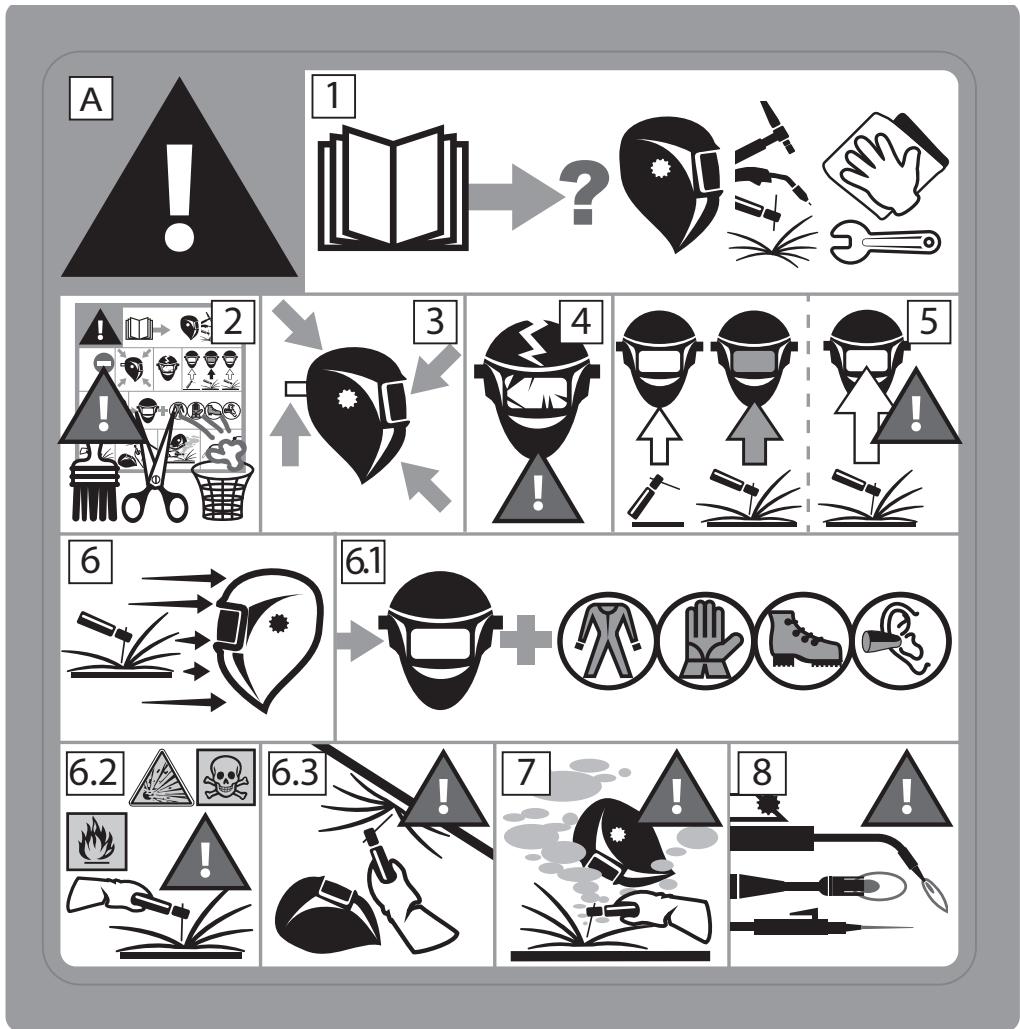

ETIQUETA DE SEGURIDAD
Esta etiqueta se encuentra en el interior de la máscara de soldadura. Es importante que el usuario comprenda el significado de los símbolos de seguridad. Los números de la lista corresponden a los números de las imágenes.
Leyenda :
A. ¡Atención! Tenga cuidado Existen varios peligros, como indicado por los diferentes símbolos.
1. Lea atentamente las instrucciones antes de utilizar el material o de soldar.
2. No retire la etiqueta de prevención y no pinte sobre ella.
3. Respete las consignas de ajuste y mantenimiento del filtro, las pantallas de protección, la sujeción y el pasamontañas.
4. Examine con cuidado la máscara y su filtro UV/IR. Reemplace inmediatamente las piezas usadas o dañadas. La protección que ofrecen los vidrios de filtro o las pantallas de protección se ven afectadas si estos están fisurados o rayados. Reemplacelos inmediatamente para enviar que se dañen sus ojos.
5. Atención, si el filtro UV/IR no se tiñe al soldar o al cortar, deténgase inmediatamente. (consulte el manual de instrucciones)
6. La radiación luminosa del arco puede provocar quemaduras en los ojos y la piel.
6.1. Utilice una máscara de soldadura con un filtro o una opacidad correcta. Lleve ropa de protección completa.
6.2. La máscara, el filtro y las pantallas de protección no aseguran una protección ilimitada contra golpes o impactos importantes, mecanismos explosivos o líquidos corrosivos. Evite la soldadura y el corte en estos ambientes extremos.
6.3. No suelde o corte por encima de su cabeza con esta marca.
7. Aleje su cabeza de la zona de humos. Utilice una ventilación forzada o un sistema loca de aspiración para eliminar los humos.
8. La soldadura-corte con oxyacetileno, laser o gas no se debeb realizar con esta máscara.
ES La máscara TECHNO LCD 11 TRUE COLOR se ajusta al Reglamento (UE) 2016/425 sobre los equipos de protección individual. Esta conformidad se establece por el cumplimiento de las normas EN 175 : 1997, EN 166 : 2002 y EN 379+A1 : 2009.
Modelo de la máscara : WH4000
ES Célula y Capucha / Pantalla de protección :
