EX-BH7-2020 - Radiateur_bain_d_huile EXCELINE - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Radiador eléctrico
Potencia	No especificada
Alimentación	230 V / 50 Hz
Modo de calefacción	Convector / Radiante
Material del cuerpo	No especificado
Protección contra humedad	IP24 o equivalente
Termostato integrado	Sí
Función antihielo	Sí
Instalación	Montaje en pared
Dimensiones	No especificadas
Peso	No especificado
Garantía	2 años
Accesorios incluidos	Soportes de montaje
Color	No especificado
Consumo eléctrico	No especificado
Normas de seguridad	Conforme a normas CE

MANUAL DE USUARIO EX-BH7-2020 EXCELINE

El certificado de garantía de este producto tiene una duración de 2 años a partir de la Fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, erros en la manipulación o por un uso inadequado.

*previa presentación del comprobante de compra.

Muchasgraciasporhaber elegido{nuestro producto EXCELINE.Seleccionados, testadosy recomendados por ELECTRO DEPOT,los productos de la marca EXCELINEle aseguranunautilizacionsencilla,un rendimiento fiable y una calidad incuestionable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utiliserlo.
Le damos la bienvenida a ELECTRO DEPOT.

Visite{nuestrapaginaweb:www.electrodepot.es

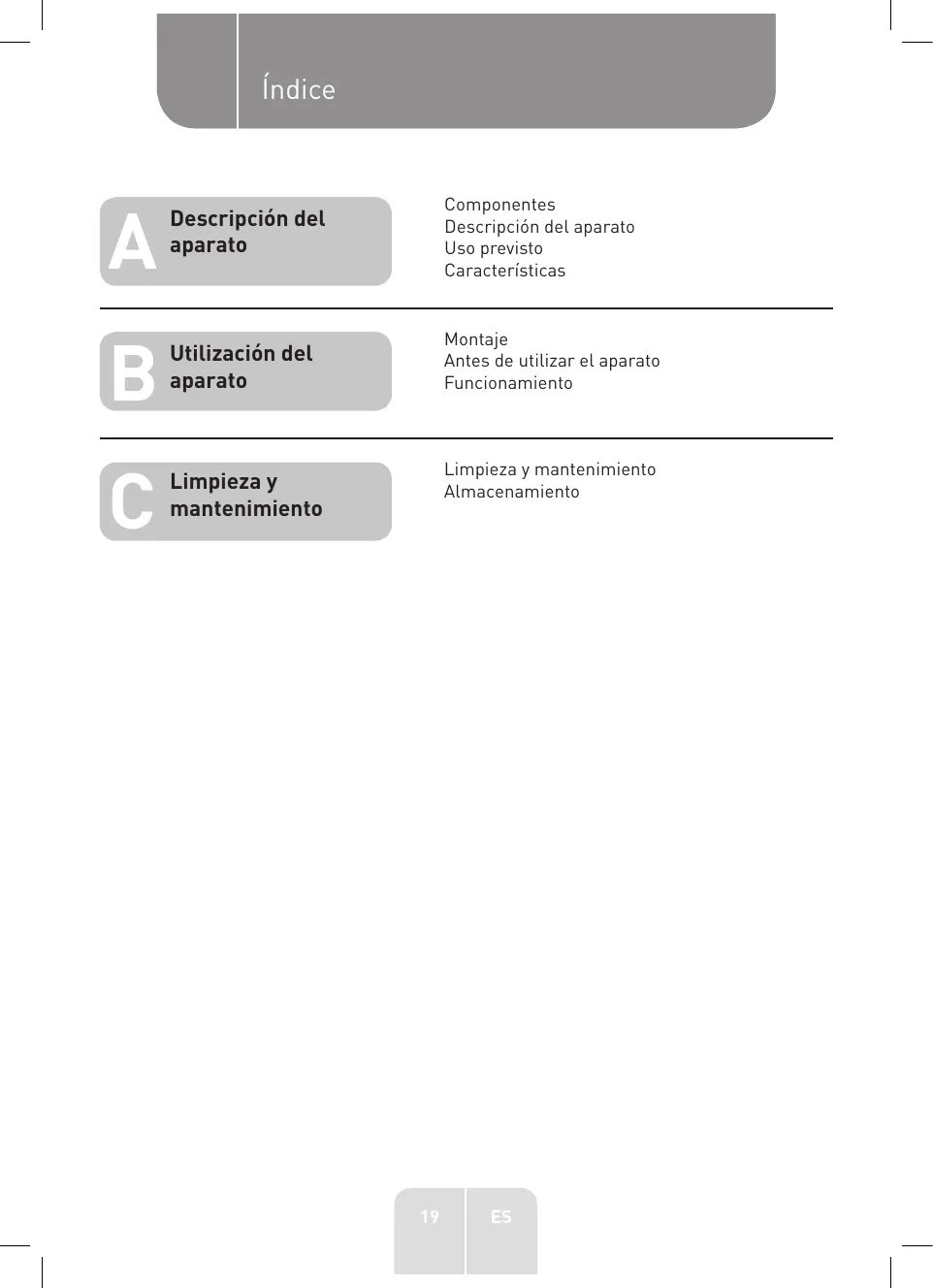

Descripción del aparato

Components

Descripción del aparato

Uso previsto

\section*{Characteristicas}

Utilización del aparato

Montaje

Antes de utiliser el aparato

Funcionamento

Limpieza y mantenimiento

Limpieza y mantenimiento

Almacenamento

Components

A Asa
B Botón de temperatura - calor bajo a alto
Botón de potencia - opuestos de nivel de calefacción I, II o III - encendido o apagado
D Tuercademariposa(x2)
E Varilla en forma de U (x2)
F Salida de aire

6 Cable de alimentación
Elementos calefactores llenos de aceite (radiador de 7 elementos calefactores)
Placa metálica
J Rueda (x4)
K Tuerca hexagonal ciega (x4)

Descripción del aparato

• Desembale el producto y quitele todas las etiquetas. Asegúrese de que el embalaje contiene todas las piezas del producto y estas están intactas. Si el producto presenta daños o no funciona bien, no lo utilizes y llevelo a su distribuidor o al service de posventa.
• Mantenga todos los elementos del embalaje的最后一 calance de los niños. Podrán producirse accidentes si los niños jugan con los materiales del embalaje.

Uso previsto

• Este produit ha sido disnado exclusivamente para uso domestico. No está pensado para un uso industrial o profesional.
• Cualquier除外 uso podrá dañar el producto o provocar lesiones.

\section*{Characteristicas}

Modelo:	966000 - EXBH7-2020
Tensión de funciona:	220-240 V, ~50/60 Hz
Potencia - 11 elementos calefactores:	Nivel I - 600 W (baja) Nivel II - 900 W (media) Nivel III - 1500 W (alta)
Clase de protección:	Clase I
Intervalo deTemperatura	0-70 °C

Este produit cumple los requisitos establecidos por las directivas 2014/35/CE (por la que se deroga la directiva 73/23/CEE modificada por la directiva 93/68/CEE) y 2014/30/CE (por la que se deroga la directiva 89/336/CEE).

Característica	Símbolo	Valor	Unidad
Potencia tírmica
Potencia tírmica nominal	Pnom	1,5	kW
Potencia tírmica minima (indicativa)	Pmin	0,6	kW
Potencia tírmica Tmaxima continua	Pmáx	1,5	kW
Consumo electrico auxiliar
Con la potencia tírmica nominal	elmáx	0	kW
Con la potencia tírmica minima	elmin	0	kW
En modo de espera	elsb	N/A	kW

Característica	Presencia
Tipo de aporte tírmico, para aparatos de calefacción electrica descentralizados por acumulación únicamente (seLECTIONar un solo tipo)
Control manual de la energia con termostato integrado	No
Control manual de la energia con recepción de información acerca de la temperature de la habitación o del exterior	No
Control electrónico de la energia tírmica con recepción de información acerca de la temperature de la habitación o del exterior	No
Potencia tírmica controlada con ventilador	No

Tipo de control de la potencia tírmica/de la temperatura ambiental (seLECTIONar un solo tipo)

Control de la potencia tírmica con un nivel, sin control de la temperatura ambiental No

Control con dos o más niveles de ajuste manual, sin control de la temperatura ambiental No

Control de la temperatura ambiental con termostato mecánico Sí

Control electrónico de la temperatura ambiental No

Control electrónico de laTemperatura ambiental yprogramador diario No

Control electrónico de laTemperatura ambiental y programador semanal No

Otras options de control (seLECTIONAR una o varias options)

Control de la temperatura ambiental con sensor de presencia No

Control de la temperatura ambiental con sensor de ventsa abierta No

Oportun de control con mando a distancia No

Control adaptativo de la activacion No

Limitación del periodo de activación No

Sensor de globo negro No

Datas de contacto:

ELECTRO DEPOT

1 route de Vendeville, 59155 FACHES-THUMESNIL - Francia

Montaje

Ponga el radiador del revés sobre una superficie acolchada para no rayarla.
Pase las dos ruedas a trovés de la placà metálica y sujételas con las tuercas hexagonales ciegas. Haga lo"Myimo con las otheras dos ruedas.
3 Inserte las varillas en forma de U horizontalmente entre los elementos calefactores de los extremos y deslícela alrededor de la barra del radiador.
A continuación,pongá las placas con las ruedas entre los elementos calefactores de los extremos,onde están las varillas en forma de U.Asegúrese de que las ruedas estén orientadas hacía fauna.
5 Atornille las tuercas de mariposa en la parte de la varilla en forma de U vertical que asoma de la plac metalica. Repita la misma operation para sujetar el other par de ruedas al radiador.
6 Ponga el radiador en pie. Espere 5 horas para que el aceite se estabilice antes de enchubar el radiador a una toma de corriente.

Antes de utiliser el aparato

JADVERTENCIA!

• Enchufe el radiador correctamente y no lo deje al alcance de los niños si no está vigilados.

• Es normal que los aparatos calefactores desprendan olr y humano al encenderlos la primera vez o cuando hace tiempo que no se han utilisé. Desaparecerán rápidamente.

• Ponga el radiador sobre una superficie horizontal estable, no combustible y resistente al calor, a una distancia minima de 1 metro de cualquier obstáculo como paredes, muebles o cortinas.

• No utilise el radiador jusqu a una ducha, banera, piscina orialquier other fuente de agua. Mantenga una distancia minima de 1,5 m entre el aparato yrialquier fuente de agua. No utilise el radiador en un entorno humedo.
• Este radiador es adequado para un'espio de 10a 15m^2 , como un salon o un despacho.
• Compruebe que lassonian de aire no esten bloqueadas.No tape el aparato.
• ATENCION: Este radiador debe colocarse sempre verticalmente sobre una superficie horizontal. No ponga nunca del revés el radiador durante su'utilisation: podra provoc daños irreversibles.

Funcionamento

1. Compruebe que el botón de temperatura y el botón de potencia está en la posición 0 antes de enchufar el aparato.
2. Enchufe el cable de alimentacion en una toma de corriente de la tension adecuada. Consulte la placac de carteristicas tecnicas del radiador para saber que tension necesita.
3. Los niveles de potencia del radiador son los siguientes:

I	Potencia baja	600 W
II	Potencia media	900 W
III	Potencia alta	1500 W

1. Gire el botón de potencia hasta la posición I, II o III para elegir el nivel de potencia.
2. Gire el botón de temperatura en el sentido de las agujas del reloj para augmentar la temperatura y en sentido inverso para reducirla con el fin de alcanzar la temperatura deseada.

NOTA:

• Al girar el botón para&aumentar la temperatura, un click indicà que el termostato arranca y se activa la funciona deseada. Se enciende el indicator luminoso LED. Del mismo modo, al girar el botón para reducir la temperatura, un click indica que el termostato se detiene y se desactiva la funciona. Se apaga el indicator luminoso LED.
  El radiador tarda entre 10 y 15 horas en calentarse.

• Para apagar el radiador, gire los botones de temperatura y potencia hasta la posicion 0. Desenchufe el aparato de la toma de corriente.

NOTA:

• Por motivos de seguridad, este radiador llama un interruptor de vuelco. Ese mecanismo fuerza automatistically la parada del elemento calefactor si el radiador deja de estar en posicion vertical durante su utilizacion. Cuandowhelming a estar en posicion vertical, volverá a functionar con normalidad.
• Si el radiador se ha caido, asegúrese de que se haya enfiado lo bastante para poder tocarlo antes de volver a ponerlo en pie.

Limpieza y mantenimiento

jADVERTENCIA!

Antes de realizar cualquierarea de limpieza, desenchufesiempre el radiador ycede que se enfrie porcompleteo.

• No实用性 detergentes incompatibles o abrasivos como benceno o white spirit para limpar el radiador.
• Limpie el exterior con un trapo suave humedecido. Seque por completel el radiador antes de volver a utiliserlo.
• Nosumerjuna nunca el radiador en el agua.
• Si noiene previsto utiliser el radiador durante un periodo largo, le recomendamos que le quite las ruedas y lo guarde en su embalaje original en un lugar fresco y seco, donde no está expuesto a la luz directa del sol, al excesso de polvo ni a la suciedad. Si prefiere guardar el radiador montado, le recomendamos que lo tape para protegerlo del polvo.

Almacenamento

• Antes de almacenar el dispositivo, desconctelo del suministro electrico.
• Almacene el aparato en un lugar fresco, seco y limpio. Conserve el aparato fuera del alcance de los niños y las mascetas.
• Guarde el embalaje para almacenar su aparato cuando no lo vaya a utiliser durante un periodo de tiempo prolongado.
