MANUAL DE USUARIO 12S45 A++ DX701T VALBERG
Gracias por haber elegido este producto VALBERG.
Los productos de la marca VALBERG, seleccionados, probados y recomendados por ELECTRO DEPOT, son sinónimo de fácil manejo, prestaciones fiables y calidad incuestionable.
Quedará muy satisfecho cada vez que use este electrodoméstico.
Bienvenido(a) a ELECTRO DEPOT.
Consulte nuestra página web: www.electrodepot.es
ELECTRO DEPOT
A
Antes de utilizar el aparato
112 Instrucciones de seguridad
B
Descripción del aparato
118 Descripción del aparato
118 Características técnicas
C
Utilización del aparato
120 Instalación del lavavajillas
122 Instalación bajo una encimera
124 Antes de su primera utilización
129 Carga del lavavajillas
133 Descripción de los programas
134 Utilización
D
Información práctica
135 Utilización de su aparato 137 Mantenimiento y limpieza 140 Códigos de avería y comprobaciones en caso de fallo 143 Informaciones prácticas y útiles 145 Eliminación del aparato
Instrucciones de seguridad
Reciclaje
- Algunos componentes de su lavavajillas y el embalaje están fabricados a partir de materiales reciclables.
- Las piezas de plástico llevan inscripciones internacionales: >PE<, >PS<, >POM<, >PP<, ... .
- Los elementos de cartón están fabricados a partir de papel reciclado y deben desecharse en las bolsas de recogida selectiva previstas para ello.
- No tire estos materiales en las bolsas destinadas a residuos domésticos. Deposítelos en un centro de reciclaje.
- Póngase en contacto con los centros de reciclaje para obtener más información sobre los métodos de reciclado y los puntos de reciclado más cercanos.
Una vez que reciba su aparato:
- Compruebe que el lavavajillas y su embalaje no estén dañados. No encienda nunca un aparato si presenta algún daño, sea del tipo que sea. Si fuera necesario, póngase en contacto con el servicio postventa acreditado.
- Desembale su electrodoméstico, quite los materiales del embalaje de la forma indicada y tírelos según la reglamentación aplicable.
Información importante relativa a la instalación del lavavajillas
- Instale su lavavajillas en un lugar adecuado, que no ponga en peligro su seguridad y sin problemas de nivelación.
- Proceda a su instalación y conecte su lavavajillas según las instrucciones.
- Este lavavajillas debe ser obligatoriamente instalado y reparado por un servicio postventa autorizado.
- Utilice únicamente piezas originales.
- Compruebe que el lavavajillas esté desenchufado antes de instalarlo.
- Verifique que la toma de corriente respeta las normas vigentes.
- Todas las conexiones eléctricas deben corresponder a los valores indicados en la placa de características.
- Muy importante: verifique que el lavavajillas no pisa el cable de alimentación.
- No enchufe nunca el lavavajillas mediante una alargadera eléctrica ni utilice una toma múltiple. La toma debe ser de fácil acceso, una vez que el lavavajillas está instalado.
- Después de haber instalado el lavavajillas en un lugar adecuado, hágalo funcionar
en vacío durante su primera utilización.
Uso diario
- Este lavavajillas está destinado exclusivamente a un uso doméstico. No lo utilice para ningún otro fin. Cualquier otro uso del lavavajillas con fines comerciales anulará su garantía.
- No se suba, no se siente ni coloque ninguna carga sobre la puerta del electrodoméstico cuando esté abierta, ya que el electrodoméstico podrá volcarse hacia delante.
- No coloque nunca en el dispensador de detergente y de abrillantador de su lavavajillas productos que no estén especialmente pensados para el lavavajillas. En caso contrario, nuestros servicios no podrán ser considerada responsable de cualquier daño que pudiese sufrir su lavavajillas.
- El agua que contiene la cuba de lavado del lavavajillas no es agua potable. No se beba el agua que contiene el lavavajillas.
- No coloque ningún disolvente químico en el lavavajillas para evitar peligros de explosión.
- Compruebe que los objetos de plástico resisten al calor antes de introducirlos en el lavavajillas.
- Este aparato no puede ser utilizado por niños menores de 8 años, por personas con capacidades psíquicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, siempre y cuando sean supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. Impida que los niños jueguen con el electrodoméstico. La limpieza y mantenimiento habituales del
electrodoméstico no deben ser realizados por niños sin supervisión.
- Solo se pueden introducir en el electrodoméstico objetos adaptados al lavavajillas. Además, no debe superar la capacidad de carga de las bandejas. Nuestra sociedad no podrá ser considerada responsable de cualquier arañazo o formación de óxido en la pared interna de su lavavajillas causada por los movimientos de las bandejas.
- No abra nunca la puerta del lavavajillas durante su funcionamiento, ya que podría derramarse agua caliente. Un dispositivo de seguridad interrumpe el funcionamiento del lavavajillas en caso de apertura de la puerta.
- Para evitar cualquier accidente, no deje la puerta de su lavavajillas abierta cuando está parado.
- Coloque los cuchillos y otros objetos punzantes en la cesta para cubiertos con la punta hacia abajo. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el suministrador o un técnico cualificado para evitar cualquier riesgo.
Las personas (principalmente los niños) con capacidades físicas, sensoriales o intelectuales limitadas, como las personas con falta de experiencia y conocimientos, no deben usar este electrodoméstico, salvo si están vigilados por una persona que se responsabilice de su seguridad o se les han dado las instrucciones necesarias en cuanto a la utilización del aparato.
Por la seguridad de los niños
- Después de desembalar su lavavajillas, mantenga los materiales del embalaje fuera del alcance de los niños.
- No deje que los niños jueguen con el electrodoméstico ni que lo pongan en marcha.
- Mantenga los detergentes y abrillantadores fuera del alcance de los niños.
- Haga que los niños se alejen del lavavajillas cuando esté abierto: puede contener residuos de productos de limpieza.
- Compruebe que su antiguo lavavajillas no constituye ningún riesgo para sus hijos. Se han dado casos de niños que se han encerrado en el interior de los lavavajillas usados. Para evitar este tipo de situación, destruya el sistema de bloqueo del lavavajillas y corte los cables eléctricos antes de tirarlo.
En caso de avería
- Cualquier defecto de funcionamiento del lavavajillas debe ser solucionado forzosamente por una persona cualificada. Cualquier reparación realizada por una persona que no sea un técnico del servicio postventa acreditado anulará la garantía.
- Antes de realizar cualquier reparación del lavavajillas, tome la precaución de desenchufarlo de la red eléctrica. Corte la corriente o desenchufe el lavavajillas. No tire del cable para desenchufar el lavavajillas. Tenga la precaución de cerrar previamente la entrada de agua.
Recomendaciones
- Para evitar desperdiciar agua y energía, limpie los restos de alimentos de mayor tamaño antes de introducir la vajilla en el lavavajillas. Ponga el lavavajillas en marcha cuando esté completamente cargado.
- Utilice el programa de remojo únicamente si es necesario.
- Coloque los objetos huecos, como los cuencos, vasos y botes, del revés, boca abajo.
- Se aconseja no sobrecargar el lavavajillas y no lavar la vajilla que no está indicada para el lavado a máquina.
No introduzca en el lavavajillas:
- Cenizas de tabaco, restos de velas, cera, sustancias químicas ni materiales a base de ferroaleaciones.
- Tenedores, cucharas y cuchillos con el mango de madera, cuerno o marfil ni incrustaciones de nácar.
- Objetos pegados, pintados o recubiertos de productos químicos abrasivos, ácidos o básicos.
- Objetos de plástico que no resistan el calor, recipientes de cobre o de acero estañado.
- Objetos de aluminio o de plata (pueden perder el color y el brillo).
- Algunos vidrios frágiles; las porcelanas adornadas con motivos impresos, que se degradan incluso durante su primer lavado; algunos elementos de cristal que pierden su transparencia con el tiempo; los cubiertos pegados que no resisten bien el calor; los vasos de cristal al plomo 25-30%; las tablas de cortar o los artículos fabricados con fibra sintética.
- Los artículos absorbentes, como las esponjas o los paños, no se pueden lavar en el lavavajillas.
ATENCIÓN
Procure comprar artículos que puedan lavarse en el lavavajillas.

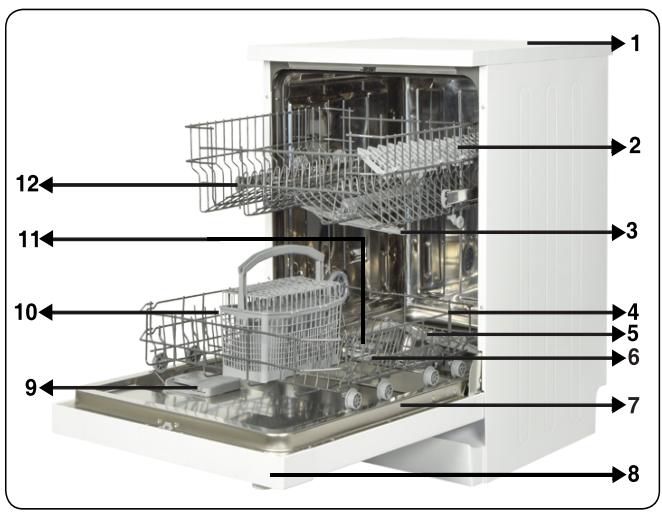

Descripción del aparato
Encimera Bandeja superior con rejillas abatibles 3 Brazo de aspersión superior 4 Bandeja inferior Brazo de aspersión inferior 6 Filtros 7 Placa de características
8 Panel de control Dispensador de detergente y de abrillantador 10 Cesta para cubiertos 11 Compartimento para sal 12 Bloqueo de seguridad de la bandeja superior 13 Sistema de secado activo: este sistema permite un mejor secado de la vajilla
| Capacidad | 12 cubiertos |
| Altura | 850 mm |
| Altura (sin tapa superior) | 820 mm |
| Anchura | 598 mm |
| Profundidad | 598 mm |
| Peso neto | 46 kg |
| Alimentación electrónica | 220-240 V-50 Hz |
| Potencia total | 1900 W |
| Potencia calorífica | 1800 W |
| Potencia de la bomba | 100 W |
| Potencia de la bomba de vaciado | 30 W |
| Presión en el grifo de entrada de agua | 0,03 MPa (0,3 bar) - 1 MPa (10 bar) |
| Intensidad | 10 A |
| Marca registrada del proveedor | VALBERG |
| Modelo del proveedor | 12S45 A++ S701T/ DX701T |
| Capacidad del lavavajillas (número de cubiertos) | 12 |
| Clase de eficacia enerética | A++ |
| Consumo de energia anual en kWh (280 ciclos)* | 258 |
| Consumo de energia (Et) (kWh por ciclo) | 0,90 |
| Consumo de electricidad en modo de espera (W) (Po) | 0,50 |
| Consumo de electricidad en funciona bajo (W) (Po) | 1,00 |
| Consumo de agua anual en litros (cEA) (280 ciclos)** | 3360 |
| Clase de eficacia de secado *** | A |
| Nombre del programa estándar**** | Eco 50 °C |
| Duración del programa en el ciclo estándar (min) | 165 |
| Emissiones acústicas en el aire dB(A) | 45 |
- Consumo de energía anual de 258 kWh, sobre la base de 280 ciclos de lavado estándar utilizando agua fría y en modo de bajo consumo. El consumo energético real depende de las condiciones de uso del aparato. Consumo de agua anual de 3360 litros, sobre la base de 280 ciclos de lavado estándar. El consumo real de agua depende de las condiciones de uso del aparato. Clase de eficacia de secado A en una escala graduada desde G (menos eficacia) hasta A (mayor eficacia). *** El programa «Eco 50 °C» es el programa estándar. El programa estándar corresponde al ciclo de lavado estándar cuya información figura en la etiqueta y en la ficha del producto. Este programa es apto para el lavado de la vajilla con un grado de suciedad normal y constituye el programa más eficiente en cuanto al consumo de agua y energía.
Instalación del lavavajillas
Colocación del lavavajillas
- Para instalar el lavavajillas, escoja un lugar en el que pueda colocar y sacar fácilmente su vajilla.
- No instale su lavavajillas en un lugar en el que la temperatura ambiente pueda ser inferior a los 0°C.
- Antes de instalar su lavavajillas, quite el embalaje del aparato respetando las advertencias inscritas en el mismo.
- Coloque el lavavajillas próximo a una entrada y evacuación de agua. Debe instalar su lavavajillas de forma que no tenga que modificar las conexiones una vez efectuadas.
- No coja el lavavajillas por la puerta o el panel de control para desplazarlo.
- Procure dejar un espacio alrededor del lavavajillas para poder desplazarlo fácilmente de delante hacia detrás durante su limpieza.
- Al instalar el lavavajillas, tenga cuidado de no aplastar los tubos de entrada y desagüe de agua. Asimismo, asegúrese de que el cable de alimentación no quede aplastado bajo el lavavajillas.
- Regule las patas del lavavajillas para que esté bien nivelado y estable. La correcta colocación del lavavajillas es esencial para que la puerta se abra y se cierre con facilidad.
- Si la puerta de su lavavajillas no se cierra correctamente, compruebe que el lavavajillas está a nivel y estable en el suelo; de lo contrario, estabilícelo ajustando las patas.
Conexión con el suministro de agua
Verifique que su instalación de fontanería interior permite la instalación de un lavavajillas. Le recomendamos, además, instalar un filtro a la entrada de su domicilio para evitar una posible contaminación (arena, arcilla, óxido, etc.) causada por la red de suministro de agua o por la red de
fontanería interior que pueda provocar daños en el lavavajillas. Además le ayudará a prevenir posibles molestias como que la vajilla se amarillee o que se formen residuos después del lavado.
Tubo de entrada de agua
No utilice nunca el tubo de entrada de agua de su antiguo lavavajillas. Utilice el nuevo tubo proporcionado con su electrodoméstico. Antes de conectar el tubo de entrada de agua nuevo o que no haya sido utilizado desde hace mucho tiempo, deje salir el agua por su interior durante un rato. Conecte
manualmente el tubo de entrada de agua directamente en el grifo de entrada. La presión del grifo debe ser, como mínimo, de 0,03 MPa y, como máximo, de 1 MPa. Si la presión de agua es superior a 1 MPa, instale un dispositivo reductor de presión entre el grifo
y el tubo.
Una vez que se hayan realizado todas las conexiones, abra el grifo a fondo y compruebe la estanqueidad. Para proteger la seguridad de su lavavajillas, cierre siempre el grifo de entrada de agua tras la finalización de cada programa.
NOTA: algunos modelos disponen de un sistema Aquastop. Si su lavavajillas lo tiene, este va conectado a la corriente y
presenta un voltaje peligroso. No corte nunca el conector de Aquastop y compruebe que no está pellizcado ni doblado.
Tubo de desagüe
Se puede conectar el tubo de desagüe tanto directamente a un desagüe fijo, como a una conexión especial debajo del fregadero. Con un tubo acodado especial (si está disponible), el lavavajillas puede vaciarse directamente en el fregadero enganchando en su filo
el tubo acodado. Esta conexión debe encontrarse, como mínimo, a 50 cm y, como máximo, a 110 cm del nivel del suelo.

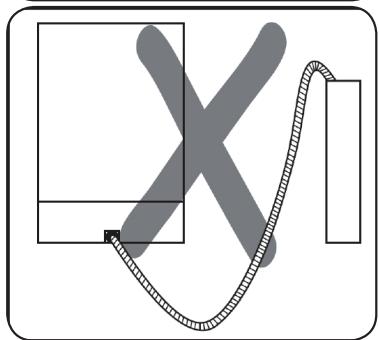

ATENCIÓN
Cuando se utilice un tubo de desagüe de más de 4 metros, es posible que la vajilla se quede sucia. En este caso, nuestra sociedad declina cualquier responsabilidad.
Conexión eléctrica
- La toma con puesta a tierra de su lavavajillas debe estar conectada a una toma con puesta a tierra cuya tensión e intensidad correspondan a los valores previstos (según las normas vigentes). Si su vivienda no dispone de una instalación con puesta a tierra, deben llamar a un electricista cualificado para que realice la instalación de puesta a tierra. En caso de utilización sin puesta a tierra, nuestra sociedad no podrá ser considerada responsable por los daños que podrían producirse.
- Intensidad del fusible interior: 10-16 A.
- Su lavavajillas está configurado para funcionar en 220-240V. Si en su domicilio la tensión disponible es de 110 V, coloque un transformador 110/220 V-3000W. El lavavajillas debe estar desenchufado durante su colocación.
Utilice sistemáticamente la toma proporcionada con el electrodoméstico.
- A baja tensión, la eficacia de su aparato es menor.
- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el servicio postventa o un técnico de calidad similar para evitar cualquier riesgo. En caso contrario, puede provocar accidentes.
- Por razones de seguridad, asegúrese siempre de desenchufar la toma al final de cada programa de lavado.
- Para evitar cualquier riesgo de descarga eléctrica, no desenchufe el electrodoméstico con las manos mojadas. Desenchufe siempre su lavavajillas por la toma. No tire nunca del cable.

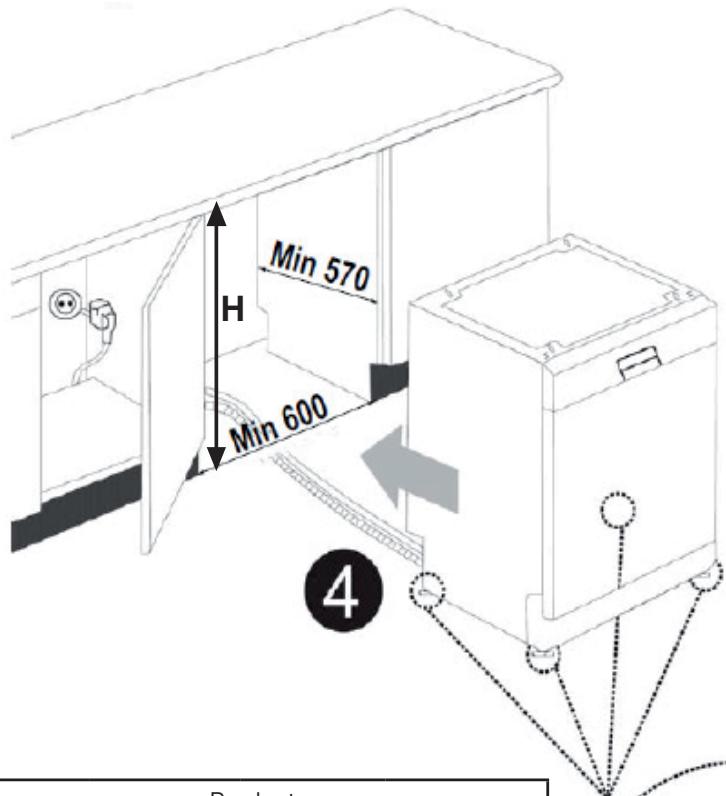

Instalación bajo una encimera
Si desea instalar su lavavajillas bajo una encimera, compruebe que dispone de espacio suficiente bajo la encimera y que la instalación eléctrica y de fontanería le permiten hacerlo ①. Si considera que el espacio bajo la encimera de su cocina no es suficiente para instalar su lavavajillas, retire la tapa superior del lavavajillas de la forma indicada en la Imagen ②.
ATENCIÓN
El soporte horizontal bajo el que instala su lavavajillas, una vez que ha retirado su tapa superior, debe estar estable para evitar cualquier desequilibrio.
Para retirar la tapa superior del lavavajillas, quite los tornillos que la sostienen situados en la parte trasera del lavavajillas. Empuje el panel 1 cm desde delante hacia atrás y luego retírelo.

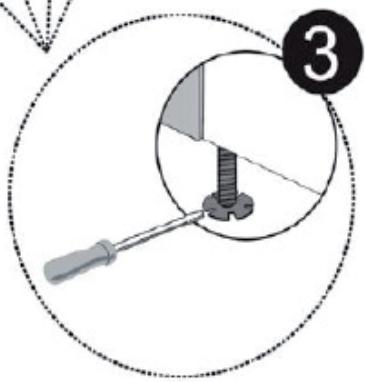

Ajuste las patas del lavavajillas en función de la pendiente y del nivel del suelo. Instale su lavavajillas empujándolo bajo la encimera y con cuidado de no doblar ni aplastar los tubos.
Una vez que se ha retirado la tapa superior, el lavavajillas se debe colocar en un lugar cerrado cuyas dimensiones se indican a continuación (véase figura 4).
| Producto |
| Sin aislamento | Con aislamento |
| Todo los productos | Para la 2a bandeja | Para la 3a cesta |
| Altura | 820 mm | 830 mm | 835 mm |
Antes de su primera utilización
- Compruebe que las características técnicas de la red eléctrica y del suministro de agua corresponden a los valores indicados en las instrucciones de instalación del aparato.
- Retire todos los materiales del embalaje del interior del aparato.
- Ajuste la descalcificación del agua.
- Añada 1 kg de sal en el compartimento de sal y rellénelo con agua hasta el borde.
- Rellene el compartimento con abrillantador.
Importancia del nivel de cal en el agua
Para obtener resultados óptimos, el lavavajillas debe funcionar con agua blanda, con menos cal. De lo contrario, los residuos de cal blanca se depositan en la vajilla y en el interior del aparato, afectando negativamente al rendimiento del aparato en el lavado y abrillantado, así como al brillo de su vajilla. Cuando el agua pasa a través del descalcificador, se desprende de los iones responsables de su dureza y alcanza el grado deseado para obtener los mejores resultados posibles en el lavado. Según el grado de dureza del agua, estos iones se acumulan rápidamente en el interior del sistema de descalcificación. Es necesario, por tanto, recargar el sistema de descalcificación añadiendo sal especial para lavavajillas para que funcione correctamente durante el siguiente lavado.
Recarga de sal en el compartimento para sal
Utilice una sal descalcificadora específica para lavavajillas. Para introducir la sal en el compartimento de sal, retire primero la cesta inferior, y luego desenrosque el tapón girándolo en el sentido inverso de las agujas del reloj ① ②. Durante su primera
utilización, rellene el compartimento con 1 kg de sal y complételo con agua ③ hasta el borde. Si se suministra un embudo ④ con el lavavajillas, utilícelo en este caso para facilitar la tarea. Limpie la rosca y vuelva a enroscar el tapón. Retire imperativamente la sal que haya caído al fondo del compartimento o en el fondo del acero inoxidable. Si no desea comenzar un lavado inmediatamente después de haber rellenado el compartimento de sal, comience un programa corto de lavado para evitar daños de corrosión en el interior del lavavajillas provocados por el desbordamiento de sal en el aparato durante el proceso de rellenado. Así, el exceso de sal se eliminará inmediatamente en el
momento del lavado. Cuando su lavavajillas comience a funcionar, el depósito de sal se llenará de agua. Por ello, rellene el depósito con sal antes de comenzar a utilizar su aparato (como se indica anteriormente).
No lo rellene completamente si utiliza sal en pastillas. Le recomendamos utilizar sal en grano o en polvo. No utilice sal de mesa en su lavavajillas. En caso contrario, la eficacia del descalcificador podrá disminuir con el paso del tiempo. Si el indicador de sal situado en el panel de control se enciende, rellene de nuevo el compartimento de sal.
Si su lavavajillas está provisto de un indicador de nivel de sal, puede comprobar si la calidad de sal es suficiente para el correcto funcionamiento del electrodoméstico. Verifique el indicador en la tapa del compartimento de sal. Si está verde, significa que el nivel de sal es suficiente. Si está transparente, se debe añadir sal.
Tira de control de la dureza del agua
La eficacia del lavado de su lavavajillas depende del grado de dureza del agua del grifo. Por esta razón, su lavavajillas cuenta con un sistema que reduce la dureza del agua que recibe. La eficacia del lavado aumenta con un buen ajuste del sistema. Para conocer el nivel de dureza del agua en su zona, contacte con el abastecedor de agua. Como alternativa, puede hacer una prueba con la tira de control (si se proporciona junto con su lavavajillas). Este control le permitirá modificar los ajustes del descalcificador.
Abra el envoltorio de la tira de control.
Deje correr el agua del grifo durante 1 minuto.
Coloque la tira de control dentro del agua durante un segundo.
Retire la tira de control y sacúdala.
Espere 1 minuto.
Ajuste su electrodoméstico en función del grado de dureza del agua constatado en la tira.
Nivel 1: Agua sin cal. Nivel 2: Agua con muy poca cal. Nivel 3: Agua con poca cal. Nivel 4: Agua con un contenido medio de cal. Nivel 5: Agua con cal. Nivel 6: Agua con mucha cal.
Tabla de ajustes según la dureza del agua
| Grado de dureza del agua | Dureza alemana (dH) | Dureza francesa (dF) | Indicator del grado de dureza |
| 1 | 0 - 5 | 0 - 9 | Se muestra L1 |
| 2 | 6 - 11 | 10 - 20 | Se muestra L2 |
| 3 | 12 - 17 | 21 - 30 | Se muestra L3 |
| 4 | 18 - 22 | 31 - 40 | Se muestra L4 |
| 5 | 23 - 31 | 41 - 55 | Se muestra L5 |
| 6 | 32 - 50 | 56 - 90 | Se muestra L6 |
Si el grado de dureza es superior a 90 dF (dureza francesa) o si utiliza agua de pozo, le recomendamos utilizar un filtro y un dispositivo de tratamiento del agua.
NOTA: el grado de dureza del agua viene ajustado por defecto en el nivel 3.
Ajuste el descalcificador de agua según la dureza del agua del grifo.

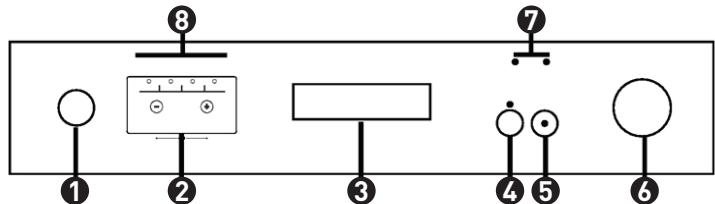

- Para apagar el aparato, pulse el botón de Marcha / Parada (4) y póngalo en la posición de parada (1).
- Pulse el botón Inicio / Pausa (3) y manténgalo presionado.
- Coloque el botón de Marcha / Parada (4) en la posición 2 girándolo en el sentido horario (a la derecha) etapa 1.
- Pulse el botón Inicio / Pausa hasta que las luces comiencen a parpadear (3).
- Pulse el botón Inicio / Pausa hasta que la indicación "SL" desaparezca de la pantalla (5).
- Cuando la indicación "SL" haya desaparecido de la pantalla, suelte el botón Inicio / Pausa [8].
- El aparato realizará el ajuste de la dureza del agua más reciente (véase la tabla de ajuste de la dureza del agua).
- Puede ajustar el nivel de la dureza del agua pulsando los botones "+" y "-" en la pantalla (5).
- Una vez que haya seleccionado el nivel de dureza del agua, apague el aparato y ponga el botón Marcha / Parada (4) en la posición de parada (1). Se memorizará el último nivel de dureza del agua definido.
Advertencia
En caso de mudanza, es importante que realice el ajuste de la dureza del agua en referencia a la dureza del agua de la zona geográfica donde se ha mudado para garantizar la eficacia del lavado.
Detergente
Utilice un detergente especialmente elaborado para un lavavajillas doméstico.
Existen en el mercado productos de limpieza que contienen fosfatos y cloro.

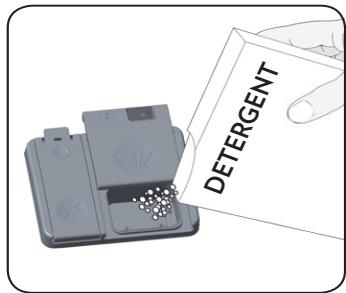

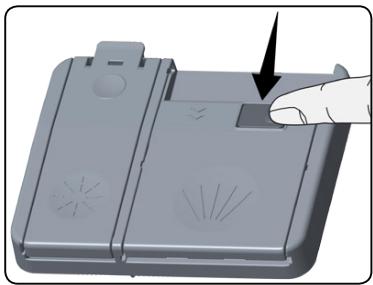

Coloque el detergente en el compartimento antes de poner en marcha el electrodoméstico.
Conserve los detergentes en un lugar fresco y seco, lejos del alcance de los niños.
Respete las cantidades indicadas para preservar el medio ambiente. No rellene el compartimento con más detergente del necesario, su vajilla podrá rayarse y el detergente podrá disolverse mal.
Para más información sobre el detergente que utilice, consulte directamente al fabricante del detergente.
Llenado del compartimento de detergente
Pulse el pestillo 1 para abrir el compartimento de detergente, como se indica en la imagen. Puede medir la cantidad correcta de detergente por medio de las líneas presentes en el compartimento. El compartimento de detergente puede contener hasta 40 cm3 de detergente. Abra el envase de detergente para lavavajillas y vierta en el compartimento grande 25 cm3 de detergente si su vajilla está muy sucia, o 15 cm3 si su vajilla está poco sucia. Si su vajilla ha permanecido sucia durante mucho tiempo, tiene residuos de alimentos secos o ha cargado el lavavajillas en exceso, vierta 5 cm3 de detergente en el compartimento de prelavado y ponga en marcha su electrodoméstico.
Según el grado de suciedad de la vajilla y la dureza del agua de su zona, deben adaptar la cantidad de detergente utilizado en su electrodoméstico.
Detergentes combinados
Los fabricantes de detergentes también proponen detergentes combinados como 2 en 1, 3 en 1, 5 en 1, etc.
Los detergentes 2 en 1 contienen detergente + sal o abrillantador. Cuando se utilicen los detergentes 2 en 1 hay que tener en cuenta las funciones de la pastilla.
Los demás detergentes en pastilla contienen detergente + abrillantador + sal + otras muchas funciones.
De manera general, los detergentes combinados dan resultados correctos únicamente en ciertas condiciones de uso. Estos detergentes contienen abrillantador y/o sal en cantidades predefinidas.
- Compruebe siempre en las características del producto que se trate, efectivamente, de un producto combinado.
- Compruebe que el detergente utilizado es idóneo para la dureza del agua de la red de abastecimiento que suministra el agua al electrodoméstico.
- Siga las instrucciones que figuran en el embalaje de estos productos.
- Si estos detergentes se presentan en pastillas, no los coloque nunca en la cuba del lavavajillas o en la cesta de cubiertos. Coloque siempre las pastillas en el compartimento del dosificador de detergente.
- Estos detergentes solo dan buenos resultados para ciertos tipos de uso. Si utiliza este tipo de detergentes, debe contactar al fabricante e informarse sobre las condiciones de uso correctas.
- Contacte al fabricante del detergente si no obtiene buenos resultados en el lavado de su vajilla (si su vajilla tiene restos de cal o si permanece húmeda) después de haber utilizado detergentes 2 en 1 o 3 en 1. La garantía de su electrodoméstico no incluye las reclamaciones debidas al uso de este tipo de detergentes.
Uso aconsejado: para encontrar mejores resultados si se usan detergentes combinados, utilice asimismo sal y abrillantador y ajuste la dureza del agua y el dispensador de abrillantador en la posición más baja.
Para los programas cortos, es
preferible utilizar detergentes en polvo en lugar de pastillas. Según los fabricantes, las pastillas se disuelven de
forma diferente en función de la temperatura y de la duración del ciclo de lavado.
ATENCIÓN
Si encuentra algún problema utilizando este tipo de detergente que no había tenido antes con su lavavajillas, póngase en contacto directamente con el fabricante del detergente.
Si decide utilizar detergentes combinados:
- Rellene los compartimentos de sal y de abrillantador.
- Ajuste la dureza del agua en la posición más elevada y realice un lavado en vacío.
- Luego, ajuste la dureza del agua de la forma indicada anteriormente.
- Ajuste el dispensador del abrillantador según el resultado deseado.
- Introduzca el "Menú Ajustes" y seleccione "3. Abrillantador: X"
- Abrillantador: X
- El electrodoméstico no tiene la configuración.
- Pulse el botón de confirmación y ajuste el nivel con los botones arriba/abajo.
- Pulse el botón de confirmación para guardar los ajustes. Guardado. Salir del menú.
El ajuste de fábrica es "4".
Si los platos no se están secando bien o están manchados, aumente el nivel. Si se forman manchas azules en sus platos, disminuya el nivel.
| Nivel | Dosis de abrillantador | Indicador |
| 1 | Abrillantador no dispenso | En la pantalla aparece r1. |
| 2 | Se dispensa 1 dosis | En la pantalla aparece r2 |
| 3 | Se dispensan 2 dosis | En la pantalla aparece r3. |
| 4 | Se dispensan 3 dosis | En la pantalla aparece r4. |
| 5 | Se dispensan 4 dosis | En la pantalla aparece r5. |
ATENCIÓN
Utilice solo abrillantadores adaptados para lavavajillas. Si rebasa la calidad de producto, los residuos del abrillantador crean una gran cantidad de espuma y la calidad del lavado se verá afectada: limpie el exceso de abrillantador con un paño.
Usted tendrá que ajustar dicho valor si se forman manchas de agua en su vajilla durante el lavado, y disminuirlo, si se quedan manchas azules cuando lo limpia con la mano.
Carga del lavavajillas
Si coloca correctamente su vajilla en el lavavajillas, estará optimizando el consumo de energía del lavavajillas, así como el rendimiento del lavado y del secado.
Su electrodoméstico contiene dos bandejas de carga. Puede utilizar la bandeja inferior para instalar los utensilios grandes redondos y profundos tales como platos, cacerolas, tapaderas, ensaladeras o cubiertos.
La bandeja superior está destinada a los platitos pequeños, platos de postre, cuencos, tazas y vasos. Apoye las copas contra el borde de la bandeja, las rejillas móviles o la rejilla de soporte de vasos y no contra los demás utensilios. No deje caer los vasos altos unos contra otros; no tendrán estabilidad y podrían romperse.
Es preferible colocar los objetos finos y estrechos en las zonas centrales de las bandejas.
Puede colocar las cucharas entre los demás cubiertos para impedir que se peguen las unas a las otras. Para obtener mejores resultados, le aconsejamos utilizar la rejilla para cubiertos.
Para evitar cualquier daño, coloque siempre los objetos punzantes y con mango largo, como los tenedores de servir, cuchillos de pan, etc., con la punta hacia abajo u horizontalmente en las bandejas.
ATENCIÓN
Coloque sus cubiertos en el electrodoméstico de forma que no impidan la rotación de los brazos de aspersión inferior ni superior.
Carga de las cestas
Rejillas abatibles
La bandeja superior de su electrodoméstico contiene dos rejillas abatibles a y b.
Puede utilizar estas rejillas abatibles en posición abierta o cerrada. En posición abierta a, puede colocar ahí las tazas. En posición cerrada b, puede colocar ahí los vasos altos sobre la bandeja. También puede usar estas rejillas abatibles para colocar lateralmente los tenedores, las cucharas y los cuchillos largos.

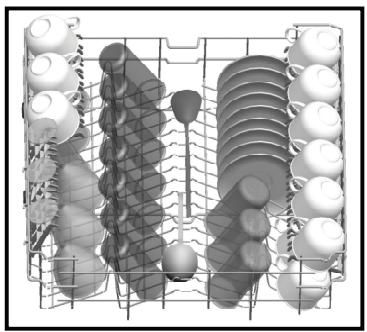

Otros métodos de carga de las bandejas
Bandeja inferior

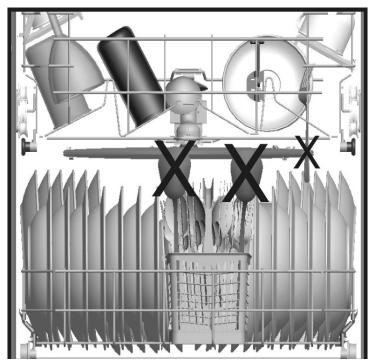

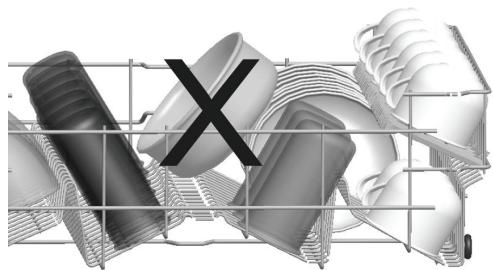

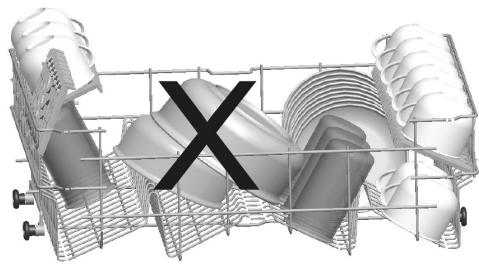

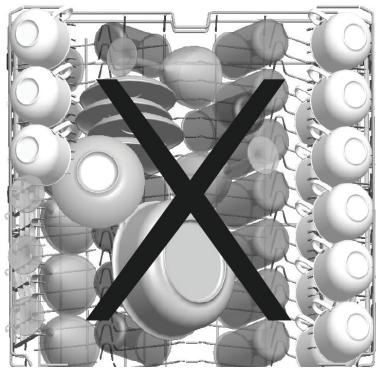

Bandeja superior Métodos incorrectos de carga
Descripción de los programas
Contenido de los programas
| Nombre de los programas | Prelavado | Rápido | Eco |
| Temperatas de los programas | | 40 °C | 50 °C |
| Tipo de desechos alimenticios | Realice un prelimado para aclarar la vajilla y retirar los restos de comida@mildas no está totalmente lleno y bajo selección un programa | café, leche, tí, carne fria o verduras de caducidad rápida | café, leche, tí, carne fria o verduras de caducidad rápida |
| Grado de sueidad | | bajo | medio |
| Cantidad de detergente B:25 cm3/15 cm3 | | B | A+B |
| Prelavado | Lavado a 40 °C | Prelavado |
| Fin | Aclarado en frío | Lavado a 50°C |
| Aclarado en caliente | Aclarado en caliente |
| Fin | Secado |
| | Fin |
| Duración del programa (min) | 15 | 30 | 165 |
| Consumo de electricidad (kWh) | 0,02 | 0,90 | 0,90 |
| Consumo de agua (litros) | 4,5 | 12,4 | 12,0 |
| Si el botón de media)carga está activado,los values serán los siguientes: |
| Duración del programa (min) | 15 | 30 | 145 |
| Consumo de electricidad (kWh) | 0,02 | 0,90 | 0,87 |
| Consumo de agua (litros) | 4,5 | 12,4 | 12,0 |
ATENCIÓN
No se tiene en cuenta la etapa de secado en los programas cortos. Los valores indicados anteriormente se han obtenido en condiciones de laboratorio de acuerdo con las normas aplicables.
| Súper 50° 65 °C | Intensivo | Higiene |
| 65 °C | 65 °C | 70 °C |
| sopas, salsas, pasta, huevos, arrozpillaw, patatas, platos horneados oalimentos fritos | sopas, salsas, pasta, huevos, arrozpillaw, patatas, platos horneados oalimentos fritos | Platos muy sucios desde haceblastante tiempo o que necestan un lavado en buena conditionede higiene |
| medió | elevado | elevado |
| A+B | A+B | A+B |
| Lavado a65°C | Prelavado a 45 °C | Prelavado a 50 °C |
| Aclarado conagua tibia | Lavado a 65 °C | Lavado a 70 °C |
| Aclarado en caliente | Aclarado en caliente | Aclarado conagua tibia |
| Fin | Aclarado enfrío | Aclarado enfrío |
| Secado | Aclarado encaliente |
| Fin | Secado |
| | Fin |
| 50 | 117 | 127 |
| 1,35 | 1,61 | 1,8 |
| 12,7 | 17,2 | 16,5 |
| Si el botón de media cargaste está activado, los values serán lossiguales: |
| 46 | 96 | 107 |
| 1,22 | 1,40 | 1,8 |
| 12,7 | 12,2 | 12,0 |
ATENCIÓN
Estos valores varían en función de las condiciones y del entorno de uso del producto (tensión de la red eléctrica, presión del agua, temperatura de entrada de agua y temperatura ambiente).
Utilización
Selección de un programa y funcionamiento del aparato
1. El indicador de tiempo restante
El indicador de tiempo restante muestra la duración de los programas y el tiempo restante del programa en curso. Además, puede ajustar el tiempo de retraso de un programa de 1 a 19 horas pulsando los botones del indicador antes de iniciar el programa. Si desea modificar el tiempo de temporización, puede modificarlo pulsando el botón Inicio / Pausa y utilizar las teclas "+" y "-" de la pantalla. Pulse de nuevo el botón Inicio / Pausa para activarlo.
Si el usuario pone el botón de selección del programa en posición de parada antes de haber activado la duración de la temporización y después de que el programa haya comenzado, la duración de la temporización restante se memorizará y el programa la recuperará una vez que la duración de la temporización se haya agotado cuando seleccione un nuevo programa. Para anular la temporización, debe colocar el conmutador en 0 h con los botones "+" y "-".
2. Asa de la puerta
Utilice el asa para abrir y cerrar la puerta del aparato.
Gracias a la función de media carga de su aparato, puede reducir la duración de los programas que ha seleccionado y reducir el consumo de agua y energía realizando una media carga de electricidad y de agua. (Véase la lista de los programas en la página 132-133).
Observación: Si ha utilizado una función suplementaria (como la temporización o la media carga) para el último programa de lavado que ha realizado y pone en marcha su aparato después de un corte de corriente, la función que había seleccionado no estará activa para el programa de lavado siguiente. Si desea utilizar esta función con el programa que ha seleccionado, debe elegir de nuevo las funciones deseadas.
4. Tecla Inicio / Pausa
Una vez que pulse la tecla Inicio / Pausa, el programa seleccionado con el botón de selección comienza a funcionar y el indicador luminoso de lavado se enciende. La luz Inicio / Pausa desaparecerá cuando el programa comience. En la posición de parada (Pausa), el indicador Inicio / Pausa comenzará a parpadear.
5. Botón de selección del programa Marcha / Parada
Este botón permite apagar el aparato con la posición de parada. En las otras posiciones, el aparato está encendido y permite seleccionar el programa que desee.
6. Indicador de advertencia de falta de sal
Para saber si la cantidad de sal para el descalcificador de agua de su aparato es suficiente o no, controle el indicador de advertencia de falta de sal en la pantalla. Rellene el compartimento de sal cuando el indicador de advertencia de falta de sal se encienda.
- Indicador de advertencia de abrillantador. Para saber si la calidad de abrillantador de su aparato es suficiente o no, controle el indicador de advertencia de abrillantador en la pantalla. Rellene el compartimento de abrillantador cuando el indicador de advertencia de falta de abrillantador se encienda.
8. Indicadores de la tabla de programas
Puede controlar el desarrollo del programa con la ayuda de los indicadores luminosos de seguimiento del programa situados en el panel de control.
Lavado - Aclarado - Secado - Fin
Bloqueo infantil
Para activar el bloqueo infantil, pulse simultáneamente los botones "+" y "-" del indicador de tiempo restante durante 3 segundos. En ese momento se mostrará la indicación "CL" durante 2 segundos en el indicador de tiempo restante. Para desactivar el bloqueo, pulse de nuevo y simultáneamente las teclas "+" y "-" durante 3 segundos. La indicación "CL" parpadeará durante dos segundos.

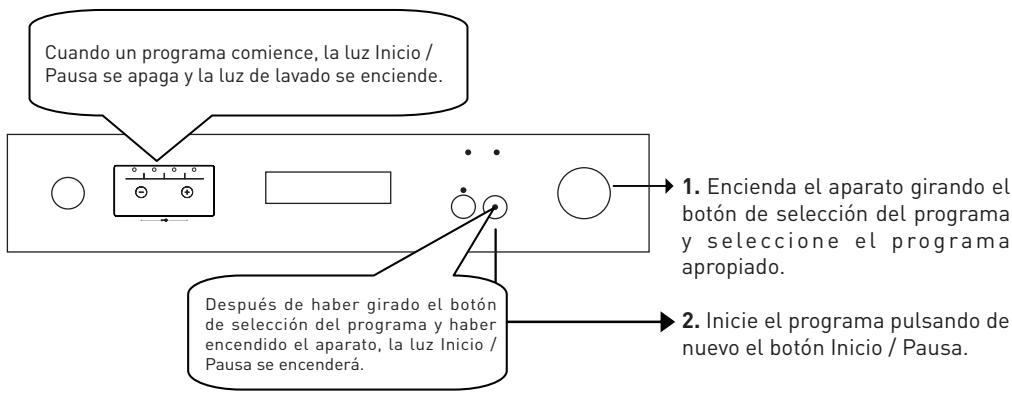

Utilización de su aparato

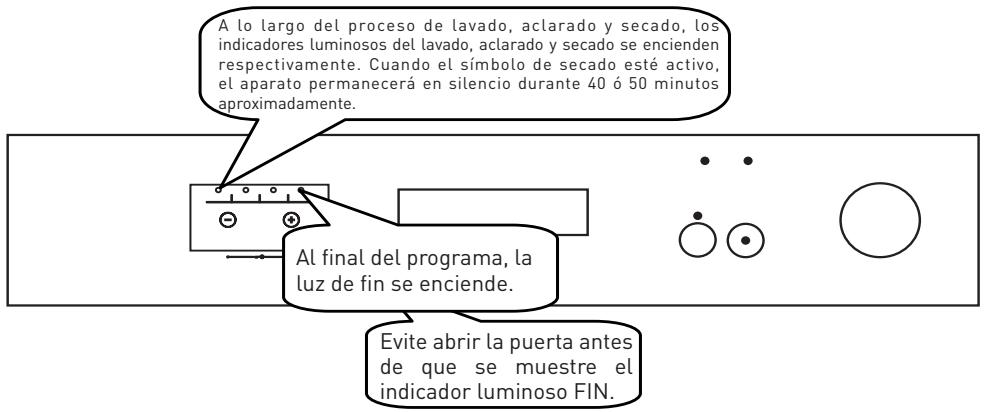

Seguimiento del programa
Puede controlar el desarrollo del programa con la ayuda de los indicadores luminosos de seguimiento del programa situados en el panel de control.

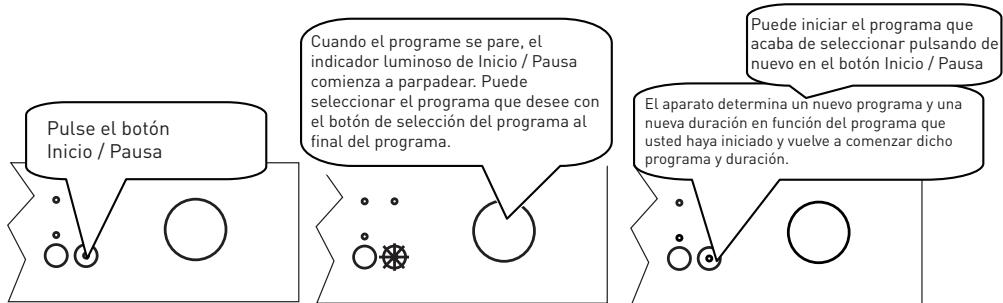

Cambio de programa
Si desea cambiar el programa mientras hay un programa de lavado en curso:

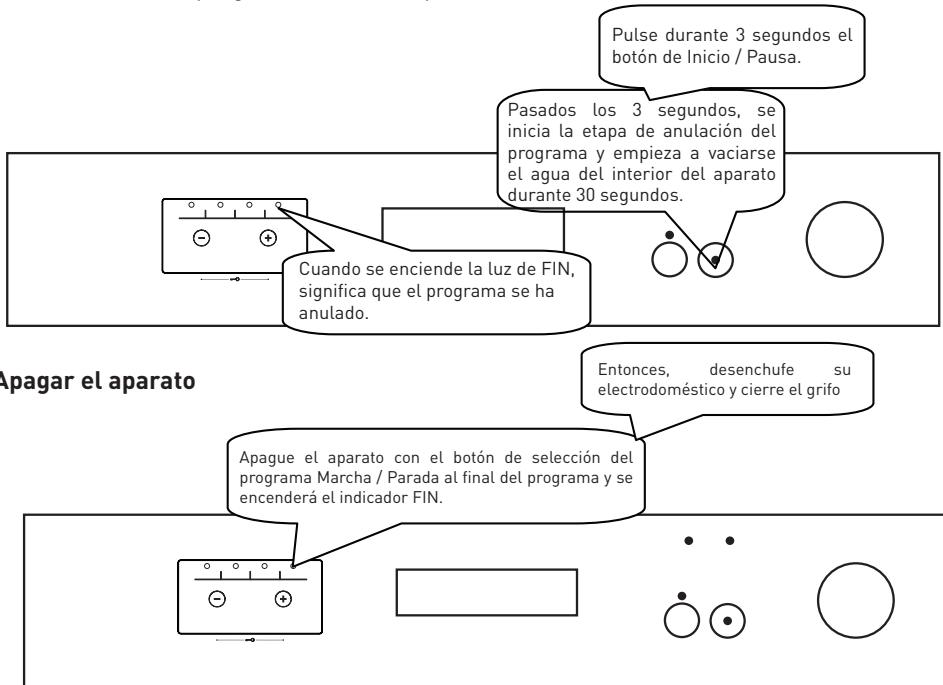

Anulación del programa
Si desea anular el programa mientras que un ciclo de lavado esté en curso:
OBSERVACIONES
Para acelerar el proceso de secado, puede abrir la puerta del aparato algunas horas después de la finalización del programa y una vez que se haya encendido la luz de FIN.
El programa de lavado se reinicia a partir del momento en el que se interrumpió si se abrió y cerró la puerta del aparato o si la corriente se cortó y volvió más tarde durante el proceso de lavado.
En caso de corte de electricidad durante el proceso de secado, el programa se finalizará. Su aparato está listo para seleccionar un nuevo programa.
Observaciones: puede abrir ligeramente la puerta para permitir que el lavavajillas acelere el proceso de secado al término del programa.
Si abre la puerta del lavavajillas durante el lavado o durante un corte del suministro eléctrico, el programa se volverá a iniciar cuando se cierre la puerta o cuando se restablezca el suministro eléctrico.
Si se produce un corte del suministro eléctrico o si la puerta del lavavajillas se abre durante el proceso de secado, el programa continúa a partir del punto donde se detuvo.
Mantenimiento y limpieza
Una limpieza regular de su electrodoméstico prolongará su vida útil.
En el interior de la cuba se suele acumular grasa y cal. En ese caso:
- Rellene el compartimento con detergente, seleccione un programa a alta temperatura y ponga el electrodoméstico en marcha sin vajilla.
Si este procedimiento resulta insuficiente, utilice productos de limpieza especiales disponibles en el mercado. (Productos de limpieza especiales para lavavajillas).
Limpieza de las juntas de la puerta
- Para limpiar todos los residuos acumulados en las juntas de la puerta, lave
habitualmente las juntas con un paño húmedo.
Limpie los filtros después de cada lavado y los brazos de aspersión al menos una vez al año.
Desenchufe su electrodoméstico y cierre el grifo de entrada de agua antes de empezar a limpiar. No utilice un producto abrasivo. Limpie el electrodoméstico con un producto suave y un paño húmedo.
Filtros
Compruebe si se han acumulado restos de alimentos en el filtro y el microfiltro.
En caso de presencia de restos de alimentos, quite los filtros y límpielos con cuidado con agua.
a. Microfiltro exterior b. Filtro de residuos interior c. Filtro tamiz de metal o plástico
Para SACAR y limpiar el grupo de filtrado, gírelo en el sentido contrario al de las agujas del reloj y quítelo levantándolo. 1
Tire del filtro de metal o plástico y sáquelo. ③
Separe después el filtro de residuos del microfiltro. ②
Enjuáguelo bajo el grifo con abundante agua. Vuelva a colocar el filtro de residuos en el microfiltro con cuidado de hacer coincidir las marcas de referencia. Coloque el conjunto en el filtro de metal o plástico y gírelo en el sentido de la flecha (sentido de las agujas del reloj); el conjunto se encuentra bloqueado cuando se ve la flecha en el microfiltro. 4
- No utilice nunca el lavavajillas sin filtro.
- La eficacia de su electrodoméstico disminuirá si el filtro no se ha colocado correctamente.
- La limpieza de los filtros es esencial para el correcto funcionamiento del electrodoméstico.

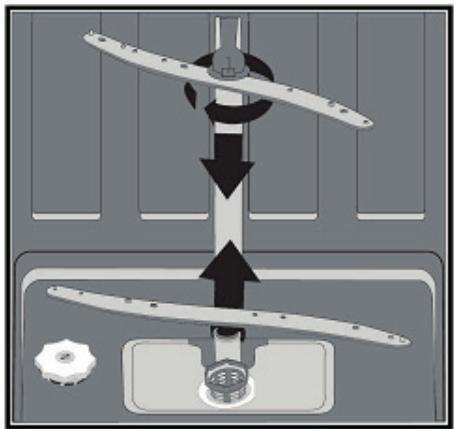

Brazos de aspersión
Compruebe que los surtidores de los brazos de aspersión superior e inferior no estén obstruidos. Si están obstruidos, quite los brazos de aspersión y límpielos con agua corriente. Para retirar el brazo de lavado inferior, tire de él hacia arriba. En cuanto al brazo superior, quite la tuerca girándola hacia la izquierda. Apriete bien la tuerca cuando vuelva a colocar el brazo de aspersión superior.
Filtros del tubo de entrada de agua
El filtro del tubo de entrada de agua impide que su electrodoméstico se averíe debido a cualquier impureza (arena, arcilla, óxido, etc.) que se encuentre eventualmente en la red de abastecimiento o en el sistema de tubería interior, y evita cualquier otra molestia, como el amarilleo de la vajilla o la formación de residuos antes del lavado. Compruebe con regularidad el filtro y el tubo de entrada de agua y límpielos si fuera necesario. Para limpiar el filtro, cierre el grifo y quite el tubo.
Quite el filtro del tubo y el filtro del lado de la entrada del lavavajillas y límpielos bajo el grifo. Vuelva a colocar los filtros limpios y el tubo en su sitio.
Códigos de avería y comprobaciones en caso de fallo
| CÓDIGO DE
ERROR | DESCRIPCIón DEL
ERROR | CONTROLES |
| F5 | Suministro de agua
inadeuado | · Compruebe que el grifo de entrada de agua está Completely abierto y que no haya ninguna erradura del suministro.
· Cierre el grifo de entrada de agua, separe el tubo de entrada de agua del grifo y limpie el filtró del extremo del empalme del tubo.
· Vuelva a poder en marcha el electrodométrico y pángase en contacto con el service postventa si el error persististe. |
| F3 | Llegada continua de agua | · Cierre el grifo.
· Póngase en contacto con el service postventa. |
| F2 | No se evacúan las aguas residuales del electrodométrico. | · El tubo de evacuación está obstruido.
· Los filtros del lavavajillas peuvent estar obstruidos.
· Detenga el lavavajillas y active el mando de anulación del programa.
· Si el error continúa, contacte al service postventa. |
| F8 | Fallo del elemento
calefactor | · Póngase en contacto con el service postventa. |
| F1 | Activación de la alarma en caso de desbordimiento | · Detenga su aparato y ciderre el grifo.
· Póngase en contacto con el service postventa. |
| FE | Tarjeta electrónica
defectuosa | Contacte al service postventa. |
| F7 | Fallo por recalentimiento
(la temperatura del aparato esblemado elevada) | Contacte al service postventa. |
| F6 | Sensor de calor
defectuoso | Contacte al service postventa. |
Uno de los testigos luminosos del desarrollo del ciclo se enciende y el testigo luminoso Inicio/Pausa se enciende y se apaga
La puerta está abierta. Cierre la puerta.
El programa no se pone en marcha
- Compruebe que la toma de corriente está enchufada.
- Compruebe los fusibles de su instalación.
- Compruebe que el grifo de entrada de agua está abierto.
- Compruebe que ha cerrado la puerta del lavavajillas.
- Compruebe que ha apagado el electrodoméstico pulsando el botón Marcha/Parada.
- Compruebe que los filtros de entrada de agua y los filtros del lavavajillas no estén obstruidos.
Los testigos luminosos Lavado y Fin parpadean sin interrupción
La protección antidesbordamiento está activada.
- Cierre el grifo y póngase en contacto con el servicio postventa.
Los testigos luminosos de desarrollo del ciclo no se apagan ahora de un lavado
Pulse la tecla Marcha/Parada para apagar el electrodoméstico.
Quedan restos de detergente en el compartimento de detergente
Ha introducido detergente en un compartimento húmedo. Compruebe que el compartimento está seco antes de introducir el detergente.
Queda agua en el interior del electrodoméstico al final del programa
- El tubo de vaciado está aplastado o plegado.
- Los filtros interiores están obstruidos.
- El programa no se ha terminado aún.
El electrodoméstico se detiene durante el lavado
- Avería de la corriente eléctrica.
- Corte del suministro de agua.
- Programa suspendido.
Se oyen ruidos provocados por el movimiento de la vajilla y por golpes durante el lavado
- La vajilla no está colocada correctamente.
- El brazo de aspersión golpea la vajilla.
Quedan restos de alimentos en la vajilla
- La vajilla está mal colocada en el lavavajillas; el agua rociada por los brazos de aspersión no alcanza los sitios mal lavados.
- La bandeja está demasiado cargada.
- La vajilla se roza entre ella.
- La cantidad de detergente no es suficiente.
- El programa seleccionado no es el adecuado y la temperatura no es suficientemente alta.
- El brazo de aspersión está obstruido por restos de alimentos.
- Los filtros interiores están obstruidos.
- Los filtros están mal colocados.
- La bomba de desagüe está bloqueada.
Presencia de manchas blancas en la vajilla
- La cantidad de detergente no es suficiente.
- El ajuste del dosificador de abrillantador está demasiado bajo.
- Falta de sal regeneradora a pesar del alto grado de dureza del agua.
- El ajuste del descalcificador está demasiado bajo.
- La tapa del compartimento de sal está mal cerrada.
La vajilla no se seca
- Se ha seleccionado un programa sin secado.
- El ajuste del dosificador de abrillantador está demasiado bajo.
- Se ha sacado la vajilla antes de finalizar el ciclo de secado. Espera a que se encienda el testigo luminoso Fin, antes de abrir la puerta del lavavajillas.
Presencia de manchas de óxido en la vajilla
Vajilla de acero inoxidable de mala calidad.
- Cantidad de sal en el agua de lavado elevada.
- Tapa del depósito de sal mal cerrada. Se ha introducido demasiada sal en el lavavajillas. La sal se ha salido en la cuba.
- Puesta a tierra defectuosa.
Llame al servicio postventa si el problema continúa después de haber realizado todos los controles mencionados o en caso de un mal funcionamiento descrito anteriormente.
- Cuando no vaya a usar su electrodoméstico durante un tiempo prolongado:
Desenchufe el lavavajillas y corte el agua. - Deje la puerta ligeramente entreabierta para impedir la formación de olores desagradables. - Mantenga el interior del electrodoméstico limpio.
- Eliminación de gotas de agua en la vajilla:
- Lave la vajilla con el programa intensivo.
- Retire todos los recipientes metálicos del electrodoméstico.
- No ponga demasiado detergente.
- Si coloca correctamente su vajilla en el electrodoméstico, estará
Optimizará el consumo de energía del lavavajillas, así como el rendimiento del lavado y del secado.
- Retire los restos de comida de mayor tamaño antes de colocar la vajilla sucia en el lavavajillas.
- Haga funcionar el lavavajillas una vez que esté completamente lleno.
- Utilice el programa de remojo únicamente si es necesario.
- Consulte la información sobre los programas y la tabla de valores medios de consumo cuando elija un programa.
- Si el electrodoméstico está en un lugar donde existen riesgos de helada, debe vaciar completamente el agua restante en el electrodoméstico.
Cierre el grifo de entrada de agua, desenchufe el tubo de entrada de agua y ponga los 2 tubos en el suelo (entrada y salida de agua) para evacuar el máximo de agua. A continuación, quite el bajo interior y elimine el agua restante con la ayuda de un estropajo o esponja.
Eliminación del aparato
El aparato reúne los requisitos de todas las directivas de la CE aplicables con las normas armonizadas correspondientes, como estipula el marcaje de la CE.
Tiempo de disponibilidad de las piezas sueltas funcionales: 6 años a partir de la fecha de fabricación del producto.
RECOGIDA SELECTIVA DE LOS RESIDUOS ELÉCTRICOS Y ELECTRÓNICOS
Este electrodoméstico lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe llevarse a la unidad de clasificación de residuos de la localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.
PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE
Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.
Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a entregar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.
CONDICIONES DE GARANTÍA
FR
Este producto está garantizado por 2 años a partir de la fecha de compra* contra cualquier avería originada por un defecto de fabricación o de los materiales. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.
*mediante presentación del comprobante de caja.
ELECTRO DEPOT
1 route de Vendeville
59155 FACHES-THUMESNIL
France
