Tipo de producto	Lavavajillas empotrable
Marca	VALBERG
Modelo	SBI 14S44 A++ X929C
Capacidad	14 cubiertos
Clase de eficiencia energética	A++
Consumo de energía anual	266 kWh
Consumo de agua anual	2800 litros
Dimensiones (Al x An x Pr)	81,5 x 59,8 x 57,0 cm
Emisiones acústicas	44 dB(A)
Tensión de alimentación	220-240 V ~ 50 Hz
Potencia nominal	1760-2100 W
Presión de agua	0,4-10 bar (0,04-1 MPa)
Programas de lavado	Auto, Intensivo, Normal, ECO, Vaso, 90°, Rápido, Enjuague
Funciones especiales	Secado extra, Potencia de lavado, Zona doble (Alt)
Cestos	Cesto superior regulable en altura, cesto inferior con púas plegables
Seguridad infantil	Sí (activación mediante botones + y -)
Indicadores	Falta de sal, falta de líquido de enjuague, grifo de agua
Tipo de instalación	Empotrable, integrable
Descalcificador de agua	Ajustable según la dureza del agua (H1 a H6)
Dosificador de detergente	Compartimento para lavado principal y prelavado

Preguntas frecuentes - SBI 14S44 A++ X929C VALBERG

¿Cómo ajustar el descalcificador de agua?

Después de encender el aparato, presione el botón Inicio/Pausa durante más de 5 segundos para acceder al ajuste. Use el mismo botón para seleccionar el nivel de dureza (H1 a H6) según su agua. Consulte la tabla de dureza en el manual para elegir el ajuste adecuado.

¿Qué programa usar para vajilla muy sucia?

Use el programa Intensivo que incluye un prelavado a 50°C, un lavado a 60°C y un enjuague a 70°C, con una duración de 175 minutos. Este programa está diseñado para eliminar residuos carbonizados y suciedad persistente.

¿Cómo añadir sal regeneradora?

Retire el cesto inferior, desenrosque la tapa del depósito de sal, coloque el embudo incluido y vierta aproximadamente 1,5 kg de sal especial para lavavajillas. Luego llene con agua hasta que rebose (normal). Vuelva a enroscar la tapa e inicie inmediatamente un programa corto para evitar la corrosión.

¿Qué hacer si el lavavajillas no arranca?

Verifique que el aparato esté encendido, la puerta bien cerrada, la llave de agua abierta y el enchufe conectado. Controle también el fusible o el disyuntor. Si el problema persiste, consulte la sección de solución de problemas.

¿Cómo limpiar los filtros?

Gire el filtro principal en sentido contrario a las agujas del reloj para retirarlo. Separe los tres elementos (filtro principal, filtro de residuos, microfiltro) y límpielos bajo agua corriente con un cepillo. Vuelva a montar en orden inverso y asegúrese de que el conjunto esté bien colocado.

¿Por qué la vajilla no se seca bien?

Verifique el nivel de líquido de enjuague y aumente la dosificación (dial ajustable). Use la función Secado extra para los programas ECO y 90°. Cargue la vajilla de manera que permita una buena circulación de aire. Deje la puerta entreabierta después del ciclo.

¿Cómo activar la seguridad infantil?

Presione simultáneamente los botones + y - durante 3 segundos. Se enciende un indicador en la pantalla para confirmar la activación. Para desactivar, repita la misma operación.

¿Qué significa el código de error E1?

El código E1 indica un tiempo de suministro de agua demasiado largo. Verifique que la llave de paso de agua esté abierta, que la presión sea suficiente y que la manguera no esté doblada u obstruida.

¿Puedo usar pastillas de detergente?

Sí, pero coloque la pastilla en el compartimiento principal (A) y cierre la tapa. Para programas cortos, las pastillas pueden no disolverse completamente; prefiera programas largos como ECO o Normal.

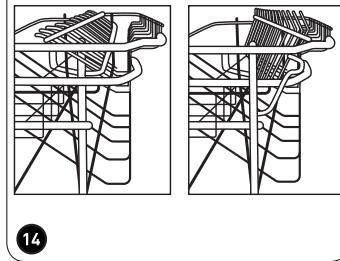

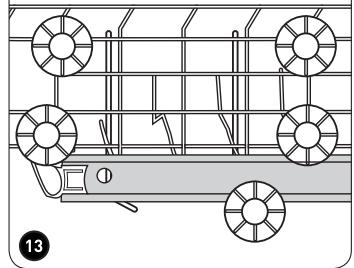

¿Cómo ajustar el cesto superior?

Tire del cesto superior hacia afuera, luego levántelo o bájelo colocando las ruedas en diferentes muescas en los rieles. Esta operación permite liberar espacio para platos grandes en el cesto inferior.

MANUAL DE USUARIO SBI 14S44 A++ X929C VALBERG

El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.

*previa presentación del comprobante de compra.

Lavavajillas

Lavavajillas

Lavavajillas

957393

SBI 14S44 A++ X 929C

GUÍA DE USO 02

MANUAL DE INSTRUCCIONES 36

INSTRUCCIONES DE USO 70

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL - FRANCE

Hecho en PRC

¡Gracias!

Muchas gracias por haber elegido nuestro producto VALBERG. Seleccionado, testado y recomendado por ELECTRO DEPOT. Los productos de la marca VALBERG le garantizan una calidad de uso, un rendimiento eficaz y una calidad impecable.

Con este dispositivo puede estar seguro de que siempre quedará satisfecho al utilizarlo.

Bienvenido a ELECTRO DEPOT.

Visite nuestra página web: www.electrodepot.es

ELECTRO DEPOT

El manual se puede consultar en el sitio web de http://www.electrodepot.es

A	Antes de empezar	72	Indicaciones de seguridad
B	Descripción del dispositivo	75	Lista de partes
		77	Manual de uso rápido
		78	Característica (Directiva europea 1059/2010)
C	Uso del dispositivo	79	Antes del primer uso
		89	Puesta en marcha de un programa de lavado
D	Mantenimiento y limpieza	92	Mantenimiento y limpieza
		95	Reparación de averías

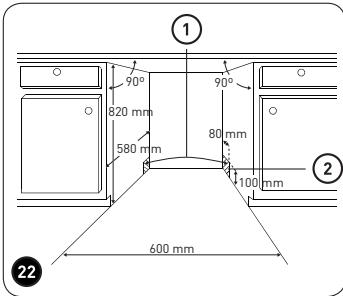

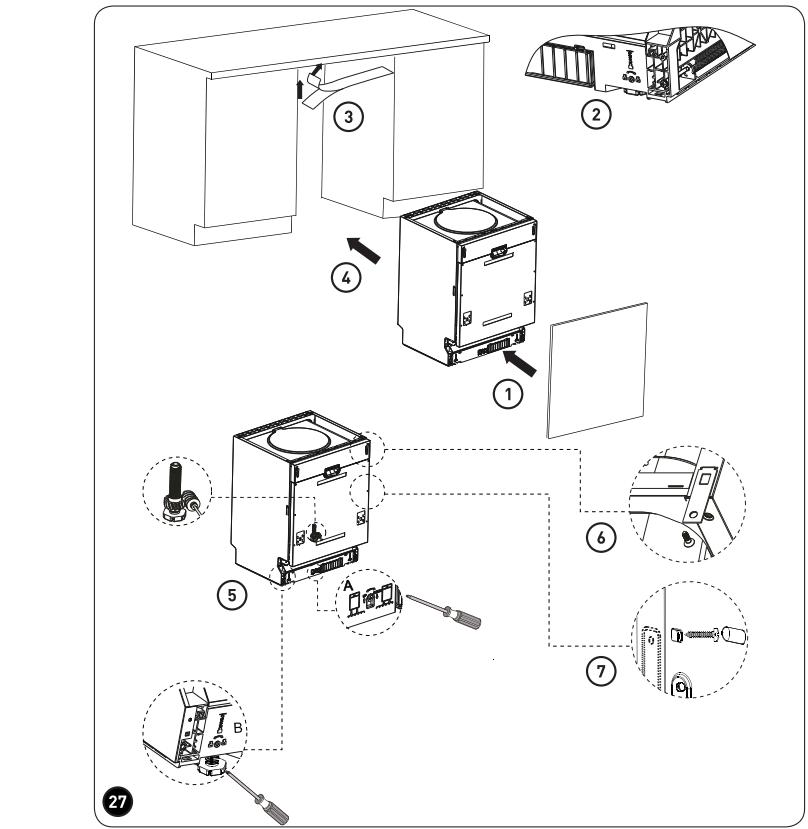

E	Instrucciones de instalación	99	Instrucciones de instalación
		102	Puesta en marcha del lavavajillas
F	Información practica	103	Embalaje y medioambiente
		103	Cómo desechar su antigoo aparato

Indicaciones de seguridad

POR FAVOR, LEA ESTE MANUAL DETENIDAMENTE ANTES DE UTILIZAR EL DISPOSITIVO Y CONSÉRVELO PARA SU USO EN FUTURAS OCASIONES.

¡Atención! El hidrógeno es un gas explosivo.

• En determinadas condiciones, se puede formar hidrógeno en un sistema de agua caliente que no se ha utilizado durante dos o más semanas. EL HIDRÓGENO ES UN GAS EXPLOSIVO.
• Si el sistema de agua caliente no se usa durante dos semanas o más, abra todos los grifos de agua caliente antes de usar el lavavajillas y deje correr el agua durante varios minutos. De esta forma, se libera el hidrógeno acumulado. Dado que el gas es inflamable, no fume ni utilice llamas abiertas durante esta operación.

Instrucciones de la puesta a tierra

• Este dispositivo debe conectarse a tierra. En caso de configuración incorrecta o avería, la puesta a tierra permite reducir el riesgo de descarga eléctrica proporcionando un acceso a la corriente eléctrica de menor resistencia. Este aparato está equipado con un cable con un conductor de puesta a tierra y una toma de puesta a tierra. La toma debe enchufarse a una toma de pared adecuada y con puesta a tierra conforme a todos los códigos y normas locales.

¡Atención! Uso adecuado

• No haga un mal uso, no se siente ni se ponga de pie encima de la puerta o de la cesta del lavavajillas.
• No toque los elementos calientes durante o inmediatamente después de su uso.
• No lave vajillas de plástico excepto si tienen el marcado "apto para lavavajillas". Para las vajillas que no lleven esta marca, revise

las recomendaciones del fabricante.

• Utilice solo detergentes y aditivos de aclarado para lavavajillas automático. Nunca use jabón, detergente para la ropa o jabón para manos en el lavavajillas. Guarde estos productos fuera del alcance de los niños.
• Mantenga a los niños alejados de los detergentes y productos de aclarado. Mantenga a los niños alejados de la puerta abierta del lavavajillas, ya que podrían quedar restos de detergente en el interior del aparato.
• La puerta no debe dejarse abierta para evitar cualquier riesgo de vuelco. Durante la instalación, no conviene plegar ni aplastar de forma excesiva o peligrosa el cable de alimentación.
• No modifique los controles.
• Es recomendable vigilar a los niños para asegurarse de que no jueguen con el aparato.
• Los detergentes para lavavajillas son extremadamente

alcalinos y pueden ser muy peligrosos en caso de ingestión. Evite cualquier contacto con la piel y los ojos y mantenga alejados a los niños del lavavajillas cuando la puerta esté abierta.

• No utilice el lavavajillas si los paneles de cierre no están correctamente colocados. Abra la puerta con cuidado si el lavavajillas está funcionando para evitar el riesgo de aspersión de agua.
• No coloque ningún objeto pesado sobre la puerta abierta. El aparato podrá bascular hacia delante.
• Al cargar el lavavajillas:
• Coloque los elementos puntiagudos de forma que no dañen la junta de la puerta;
• Coloque los cuchillos afilados apuntando hacia abajo para reducir el riesgo de cortes.
• Al utilizar el lavavajillas, los utensilios de plástico no deben entrar en contacto con los elementos calientes.
• Si el cable de alimentación

está dañado, debe ser reemplazado por el fabricante, su servicio al cliente o una persona cualificada, para evitar cualquier riesgo.

• Deseche el material del embalaje de manera adecuada.
• Utilice el lavavajillas solo para el uso previsto.
• Al mover o desmontar el lavavajillas en uso, retire la puerta que da acceso al compartimento de lavado.
• Supervise a los niños pequeños para que no jueguen con el aparato.
• Compruebe que el depósito del detergente está vacío al finalizar el ciclo de lavado.
• El número máximo de cubiertos que se pueden lavar es de: 14.
• La presión de entrada máxima del agua es de 1 MPa (10 bares).
• La presión de entrada mínima del agua es de 0,04 MPa (0,4 bares).
• Los tubos de canalización del agua del lavavajillas deben ser nuevos. No reutilice los tubos viejos.
• Los orificios de ventilación no deben estar obstruidos por una alfombra.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas, o por personas sin experiencia o conocimiento, siempre que hayan recibido formación para usar el aparato con total seguridad y comprendan los riesgos implicados.
• No está permitido que los niños jueguen con el dispositivo.
• La limpieza y el mantenimiento por parte del usuario no deben realizarlos niños sin supervisión.
• Este electrodoméstico se ha diseñado para uso doméstico y aplicaciones similares como:
• zonas de cocina para personal de tiendas, oficinas y otros entornos de trabajo; -granjas;
• por clientes de hoteles, moteles y otros tipos de alojamientos residenciales;
• casas de huéspedes.

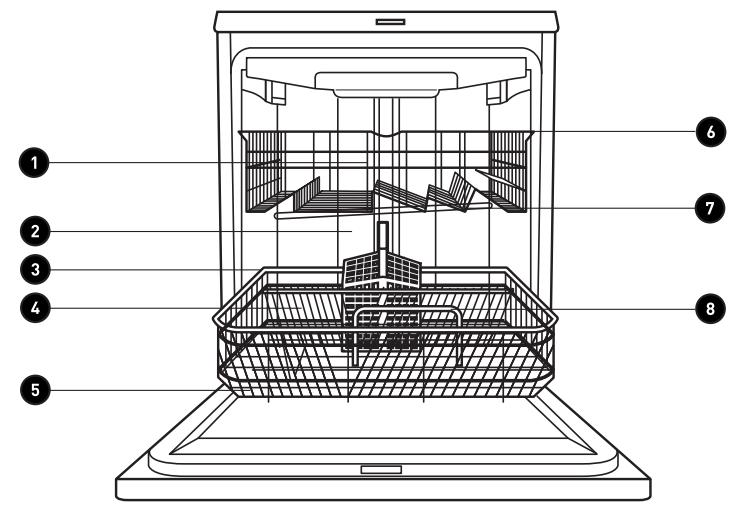

Lista de partes

Cesta superior 2 Tubo interior 3 Cesta inferior Recipiente de sal Dispensador 6 Este de copas

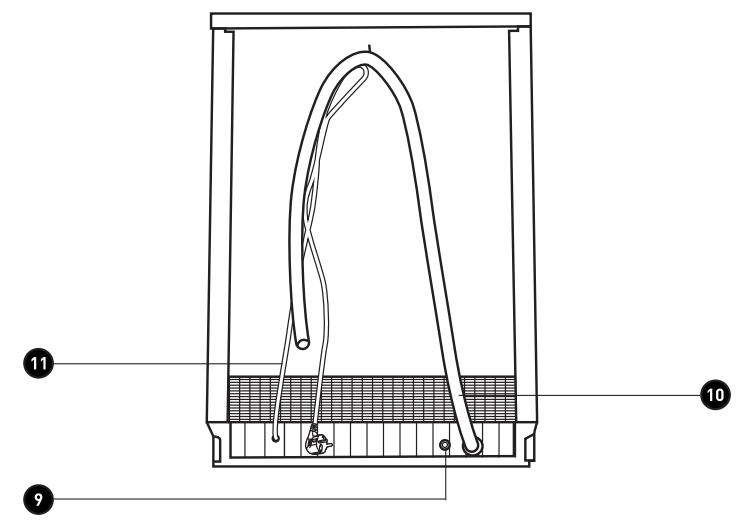

Brazos del rociador 8 Montaje del filtro 9 Conector de tubería de entrada 10 Tubo de desagüe 11 Cable de alimentación con enchufe

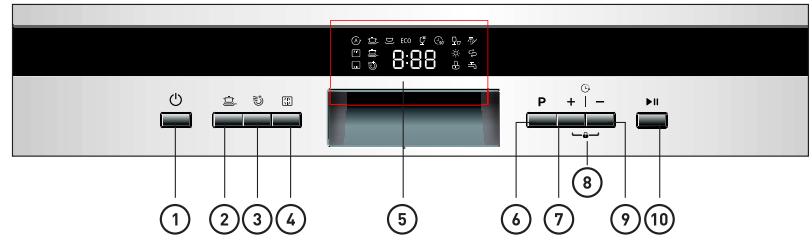

Botón encendido/apagado: fuente de alimentación interruptor encendido/apagado. Botón de potencia de lavado: mejora la eficacia del lavado (solo para las funciones ECO y 90). 3 Botón Secado adicional: mejora la eficacia del secado (solo para las funciones ECO y 90). Botón Alt: función de limpieza de doble zona. Pulse el botón para seleccionar la cesta superior o la cesta inferior cargada. El indicador correspondiente se ilumina (solo para las funciones y y). 5 Pantalla indicadora: muestra la referencia%/ estado correspondiente.

Falta detergente de enjuague

Falta sal

Indicador de grifo de agua

6P Botón funciona: selección funciona. 7 Botón Diferido (Temporización): presione el botón para aumentar el retraso

Indicador de bloqueo para niños

Para activar/desactivar: mantenga presionados los botones y durante 3 segundos.

Botón Diferido [Temporización]: presione el botón para reducir el retraso

Botón de pausa: procedimiento operativo inicio/pausa.

Indicador	Descripción
A	Modo automático
/	Cesta superior cargada.
/	Cesta inferior cargada.
-	Modo intensivo
-	Lavado a presión
-	Secado extra
D	Modo normal
ECO	Programa estándar
-	Modo cristal
90°	Modo lavado=rápido
-	Modo rápido
-	Falta detergente de enjuague
-	Indicador de bloqueo para niños
-	Modo enjuague (prelavado)
-	Falta sal
-	Indicador de grifo de agua
:00	Duración

Manual de uso

Encienda el dispositivo.

Pulse el botón del aparato. Abra la puerta.

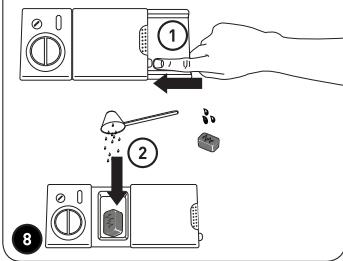

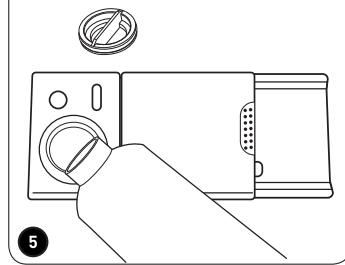

Rellene el depósito de detergente.

Controle el nivel del producto de aclarado.

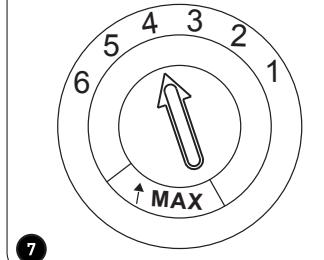

Indicador mecánico C.

Indicador eléctrico en la pantalla de visualización.

Controle el nivel de la sal de regeneración.

Indicador eléctrico en la pantalla de visualización.

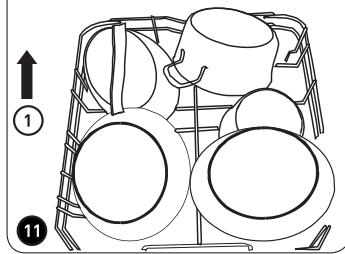

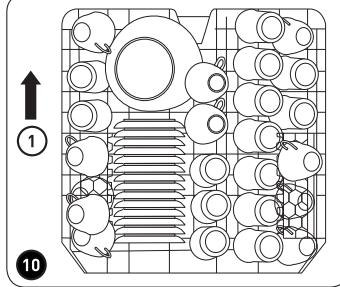

Cargue las cestas.

Antes de cargar las cestas, rasque los restos grandes de alimentos y lave previamente los residuos de comida carbonizados de las cacerolas. Consulte las instrucciones de carga del lavavajillas.

Pulse el botón P hasta que se encienda el programa seleccionado.

Ponga el lavavajillas en marcha.

Cierre la puerta, abra el grifo y pulse el botón. La máquina empieza a funcionar.

Cambio de programa.

1. Un ciclo en curso se puede modificar si se ha puesto en marcha hace poco. En caso contrario, puede que ya se haya liberado el detergente y que el agua ya haya fluido. Llegado el caso, debe rellenar de nuevo el distribuidor de detergente.
2. Pulse el botón ▶, a continuación mantenga presionado el botón P durante más de 3 segundos para anular el programa en curso.
3. Seleccione un nuevo programa.
4. Vuelva a poner en marcha el lavavajillas.

Adición de vajilla durante el ciclo.

1. Pulse el botón ▶ para detener el aparato.
2. Abra la puerta.
3. Añada la vajilla que había olvidado.
4. Cierre la puerta. Presione ▶. La máquina empieza a funcionar de nuevo.

Apague el aparato.

Una vez terminado el ciclo, un timbre suena 8 veces y después se detiene.

Apague el aparato pulsando el botón.

Cierre el grifo y vacíe las cestas.

Advertencia: espere unas 15 horas antes de vaciar el lavavajillas, para no manipular los platos y utensilios aún calientes y más frágiles. Además, se oculará mejor. Vacíe el aparato empezando por la cesta inferior.

Características (Directiva europea 1059/2010)

Marca	VALBERG
Número de dispositivo	SBI 14S44 A++ X 929C
Capacidad nominal	14 cubiertos
Clase de eficiencia enerética1	A++
Consumo energetico anual (AEc)2	266 kWh
Consumo energetico (Et) del ciclo de lavado normal	0,93 kWh
Consumo electrico en modo de espera (Po)	0,45 W
Consumo electrico en el modo de marcha (Pl)	0,49 W
Consumo de agua anual (AWc)3	2800 litres
Clase de eficiencia de secado4	A
Programa de lavado normal5	ECO 45 °C
Tiempo del programa de lavado normal	195 Minutes
Emisión de ruido en el aire	44 dB(A) re 1 pW
Tipo de instalación	Debate del mueble
Posibilidad de instalación integrada	Sí
Altura	81,5 cm
Anchura	59,8 cm
Profundidad (con cable y tubo)	57,0 cm
Tensión de alimentación nominal	220-240 V~ 50 Hz
Potencia nominal	1760-2100 W
Presión del agua	0,4-10 bar = 0,04-1 MPa

Carga del lavavajillas: EN 50242

Observaciones:

1 Clase de eficiencia energética A, según una escala que va de D (aparatos menos eficaces) a A+++ (aparatos más eficaces). 2 Consumo energético de 266 kWh por año, basado en 280 ciclos de lavado normal con agua fría, y en el modo de bajo consumo. El consumo real de energía depende de las condiciones de uso del aparato. 3 Consumo de agua de 2800 litros anuales, en base a 280 ciclos de lavado normal. El consumo real de agua depende de las condiciones de uso del aparato. 4 Clase de eficiencia de secado A, basado en una escala que va de G (aparatos menos eficaces) a A (aparatos más eficaces). 5 Este programa es adecuado para limpiar cubiertos normalmente sucios y es el programa más eficaz en cuanto a consumo de energía y de agua para este tipo de cubiertos.

El dispositivo cumple con la versión de las normas y las directivas europeas vigentes en el momento de la entrega (si el número de versión no cumple con los últimos estándares, consulte el último número de versión):

LVD 2014/35/UE CEM 2014/30/UE ErP 2009/125/CE

Los datos anteriores se obtuvieron en las condiciones de prueba asignificadas por las normas aplicables.

Los resultados pueden variar en función de la cantidad y de la suciedad de la vajilla, de la dureza del agua, de la cantidad de detergente utilizado...

Este manual se ha redactado conforme a las reglas y normas de la Comunidad Europea.

Antes del primer uso

Antes de utilizar el lavavajillas por primera vez:

A. Programe el descalcificador. B. Coloque la punta del embudo (incluido) en el orificio y vierta aproximadamente 1,5 kg de sal. Es normal que rebose un poco de agua del depósito de la sal. C. Llene el depósito del abrillantador. D. Función del detergente.

A. Descalcificador

• El descalcificador debe programarse manualmente, con el selector de la dureza del agua.
• El descalcificador se ha diseñado para extraer los minerales y sales del agua, los cuales podrían tener un efecto perjudicial o negativo para el funcionamiento de la máquina. Cuanto mayor sea la cantidad de sales y minerales, más dura será el agua. El descalcificador debe ajustarse en función de la dureza del agua de su zona. Su compañía suministradora de agua puede indicarle el grado de dureza del agua en su zona.

Ajuste del consumo de sales

El lavavajillas se ha diseñado para poder ajustar la dosificación de sales en función de la dureza del agua realizada. De esta forma, se puede optimizar y adaptar el consumo de sales, siguiendo este procedimiento:

Siga los pasos siguientes para ajustar el nivel de sal:

1. Encienda el aparato.
2. Pulse el botón Inicio/Pausa durante más de 5 segundos para que el descalcificador se disperse 60 segundos después de que el aparato se haya encendido;
3. Pulse el botón Inicio/Paro para seleccionar el ajuste correcto en función de su entorno local; los ajustes se visualizarán en el orden siguiente: H1→H2→H3→H4→H5→H6;
4. Pulse el interruptor Marcha/Paro o espere 5 segundos para guardar el ajuste.

Tabla de la dureza del agua

°dH	Dureza del agua		mmol/l	Posición del selector el indicator del/los programa(s) se ilumina(n)	Cantidad de sales(gramos/ciclo)	Autonomía(ciclos/1,2 kg)
	°fH	°Clark
0-5	0-9	0-6	0-0,94	H1 - Rápido	0	/
6-11	10-20	7-14	1,0-2,0	H2 - 90 min	20	60
12-17	21-30	15-21	2,1-3,0	H3 - 90 min + Rápido	30	50
18-22	31-40	22-28	3,1-4,0	H4 - Frágil	40	40
23-34	41-60	29-42	4,1-6,0	H5 - Frágil + Rápido	50	30
35-55	61-98	43-69	6,1-9,8	H6 - Frágil + 90 min	60	20

Observaciones:

°dH = 1,25

°dH: grados alemanes

° Clark = 1,78

°fH: grados franceses

°fH = 0,178 mmol/l

° Clark: grados británicos

Nota: si su modelo no tiene descalcificador, ignore este párrafo.

Descalcificador

• La dureza del agua varía según la ubicación. Si se usa un agua dura en el lavavajillas, se formarán depósitos en los platos y utensilios.
• La máquina está equipada con un descalcificador especial que utiliza sales específicas diseñadas para eliminar la cal y los minerales del agua.

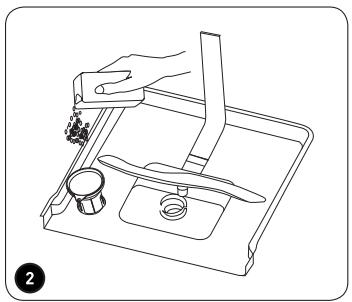

B. Carga de la sal en el descalcificador

• Utilice siempre sales diseñadas para lavavajillas.
• El depósito de las sales está situado debajo de la cesta inferior y debe llenarse según las indicaciones siguientes:

ATENCIÓN

¡Utilice solo sales especiales para lavavajillas! Cualquier otro tipo de sal no específicamente diseñado para lavavajillas, especialmente sal en tableta, dañará el descalcificador de agua. En el caso de daños causados por el uso de sales inadecuadas, el fabricante no da ninguna garantía y de ninguna forma se hace responsable de los daños provocados.

Llene el depósito de sal solo antes de iniciar uno de los programas completos de lavado. Esto es para evitar que los granos de sal o el agua salada, que pueda haberse derramado, no se depositen en la parte inferior de la máquina durante cierto tiempo, lo que podría provocar corrosión. Después del primer ciclo de lavado, el indicador luminoso del panel de control se apaga.

Retire la cesta inferior y, a continuación, desenrosque y quite el tapón del depósito de sales. 2 Coloque el extremo del embudo (suministrado) en el agujero y añada 1,5 kg de sal para lavavajillas.

Llene el recipiente de sal con agua. Puede pasar que una pequeña cantidad de agua salga del recipiente.

Enrosque el tapón con cuidado.

La luz de advertencia de la sal deja de parpadear antes de llenar el recipiente con sal.

Una vez llenado el recipiente, empezará el programa de lavado. Le recomendamos que use un programa corto. De lo contrario, el sistema de filtrado, bombeo u otra parte importante de la máquina puede resultar dañado por el agua salada.

El depósito de sales debe llenarse cuando se encienda el indicador luminoso de llenado de sales en el panel de control. De igual forma, si el depósito de sales está lo bastante lleno, puede que el indicador luminoso no se apague antes de que las sales se disuelvan completamente. Si no se visualiza ningún indicador luminoso de llenado de sales en el panel de control (en determinados modelos), puede decidir el momento de llenar de sales en función de los ciclos de lavado realizados.

Advertencia:

• El recipiente de sal solo se puede rellenar si las luces están encendidas. En función de cómo se disuelva la sal, las luces podrán estar encendidas mientras se esté llenando el recipiente. Si la luz no estuviera encendida (para algunos modelos), podrá estimar cuándo introducir la sal en el descalcificador por los ciclos que ha completado el lavavajillas.
• Si la sal se derrama, ponga en configuración un programa rápido o de absorción para eliminar el exceso de sal.

C. Llene el depósito del abrillantador

Función de abrillantador

El abrillantador se añade automáticamente durante el último aclarado, para garantizar un aclarado cuidadoso y un secado impecable sin manchas ni estelas.

También mejora el secado permitiendo que el agua se escurra de los platos. Su lavavajillas está pensado para utilizar productos de aclarado líquidos. El distribuidor del producto de aclarado se encuentra en el interior de la puerta, bajo el distribuidor de detergente. Para llenar el dispensador, abra la tapa y vierta el abrillantador hasta que el indicador de nivel se vuelva completamente negro. Capacidad del depósito del producto de aclarado: aprox. 110 ml.

ATENCIÓN

Utilice solo productos abrillantadores de marca para el lavavajillas. No llene el dispensador de abrillantador con ninguna otra sustancia (p. ej. detergente lavavajillas, detergente líquido, etc.). Podría dañar la máquina.

¿Llenado del depósito del abrillantador?

Si no se visualiza ningún indicador luminoso en el panel de control, puede determinar la cantidad de abrillantador por el color del nivel óptico del indicador "C" situado en el tapón. Cuando el depósito del abrillantador está lleno, el indicador de llenado se oscurece. A medida que disminuya la cantidad de abrillantador, el tamaño del punto oscuro se reducirá. Nunca deje que el nivel del líquido abrillantador sea inferior al 1/4 de su volumen.

3 Indicador del abrillantador

Lentamente, y a medida que el abrillantador disminuya, el tamaño del punto negro del indicador de nivel del abrillantador cambia:

Lleno 3/4 lleno 1/2 lleno 1/4 lleno debe llenarse para eliminar la suciedad Vacío

Dispensador del abrillantador

Para abrir el dispensador, gire el tapón hacia la flecha "OPEN" (abierto) y retírelo. No llene el dispensador de abrillantador en exceso. Vuelva a colocar el tapón insertándolo con la flecha "OPEN" (abierto) y gírelo hacia la izquierda para cerrarlo.

Tenga cuidado de no llenar el dispensador, ya que esto podría producir un desbordamiento de espuma. Limpie cualquier exceso con un paño húmedo. Recuerde volver a colocar la tapa antes de cerrar la puerta del lavavajillas.

ATENCIÓN

Limpie el exceso de abrillantador con un paño absorbente húmedo para evitar el desbordamiento de espuma en el lavado.

Ajuste del depósito del abrillantador

7 Mando de ajuste (abrillantador)

El dispensador de abrillantador dispone de seis o cuatro programaciones. Empiece siempre con el dispensador programado a 4. Si se produce un problema de manchas o secado incorrecto, aumente la dosis del abrillantador; para ello, quite el tapón del dispensador y gire el selector a 5. Si la vajilla no está correctamente seca, ajuste el selector a una cifra superior hasta que los platos estén impecables. Se sugiere utilizar el programa 4 (el valor predeterminado de fábrica es el 4).

Nota: aumentar la dosis si quedan restos de agua o cal en la vajilla tras el lavado. Reduzca la dosis si la vajilla presenta manchas blancas o pegajosas, o si los vasos o las hojas de los cubiertos están recubiertos de una película azulada.

D. Función del detergente

Los detergentes con componentes químicos son necesarios para rociar y eliminar la suciedad, y para retirarla del lavavajillas. La mayoría de detergentes comerciales de calidad son aptos para este uso.

¡ATENCIÓN! USO DEBIDO DEL DETERGENTE:

• Use solo detergentes elaborados específicamente para lavavajillas. Guarde el detergente en un lugar fresco y seco.
• No ponga el detergente en polvo en el dispensador hasta que esté preparado para lavar los platos.

Detergente concentrado

Según su composición química, los detergentes para lavavajillas pueden dividirse en dos categorías principales:

• detergentes normales alcalinos con componentes cáusticos
• detergentes concentrados poco alcalinos con enzimas naturales

Pastillas de detergente

Las pastillas de detergente se disuelven a diferente velocidad según las marcas.

Por esta razón, algunas tabletas de detergente no pueden disolverse y desarrollar su plena capacidad de lavado en programas cortos. Por lo tanto, se recomienda usar programas largos cuando se utilicen pastillas de detergente para garantizar la eliminación completa de los residuos de detergente.

Dispensador de detergente

El dispensador debe llenarse antes de empezar cada ciclo de lavado siguiendo las instrucciones indicadas en el Cuadro del Ciclo de Lavado. Este lavavajillas utiliza menos detergente y abrillantador que los lavavajillas tradicionales. Normalmente, para un dispensador normal, se necesita una sola cucharada de detergente. Por otra parte, los objetos muy sucios necesitan más detergente. Siempre añada el detergente solo antes de encender el lavavajillas; de lo contrario, podría humedecerse y no disolverse correctamente.

Cantidad de detergente que se debe utilizar

Pulsar el pestillo para abrir

Nota: añada el detergente solo antes de empezar el ciclo de lavado.

Utilice solo detergentes de marca para el lavavajillas.

• Respete las recomendaciones de dosificación y de almacenamiento de los fabricantes indicadas en el envase del detergente.
• Cierre la tapa y presione hasta que se bloquee.
• Si la vajilla está muy sucia, añada una dosis adicional de detergente en el depósito del detergente de prelavado. Este detergente es efectivo durante la fase de prelavado.

ATENCIÓN

¡El detergente del lavavajillas es corrosivo! Manténgalo fuera del alcance de los niños.

Nota: encontrará información acerca de las cantidades de detergente para los programas sencillos. Tenga en cuenta que: en función del coeficiente de suciedad y de la dureza del agua, puede haber diferencias. Se recomienda seguir las recomendaciones del fabricante que figuran en el envase del detergente.

Uso adecuado del detergente

Utilice solo detergente especialmente fabricado para el uso en lavavajillas. Guarde el detergente en un lugar fresco y seco. No añada detergente al dispensador antes de que esté preparado para el lavado de la vajilla.

Llenado del detergente

Llene el dispensador con detergente.

Las MARCAS indican los niveles de dosificación:

A en el depósito del detergente para el ciclo principal de lavado B en el depósito del detergente para el ciclo de prelavado

Detergentes

Existen 3 tipos de detergentes

1. Con fosfato y con cloruro
2. Con fosfato y sin cloruro
3. Sin fosfato y sin cloruro

Normalmente, los nuevos detergentes en polvo son sin fosfato. No se menciona la función del descalcificador para el fosfato. En este caso, recomendamos que llene el depósito de sal también si la dureza del agua sea de solo 6 dH. Si se utilizan detergentes sin fosfato en aguas duras, es posible que aparezcan manchas blancas en la vajilla y en los vasos. En este caso, añada más detergente para tener mejores resultados. Los detergentes sin cloruro blanquean poco.

Las manchas fuertes y de color no desaparecerán completamente. En tal caso, se recomienda elegir un programa con una temperatura más alta.

Carga de las cestas del lavavajillas - Recomendaciones

• Se recomienda comprar una vajilla apta para lavar en lavavajillas.
• Utilice un detergente especial suave para lavar este tipo de artículos frágiles. Si fuera necesario, solicite información adicional al fabricante del detergente.
• Para determinadas piezas frágiles, seleccione el programa con la temperatura más baja posible.
• Para evitar daños, retire los vasos y los utensilios rápidamente una vez finalizado el lavado.

Observaciones:

• Si la vajilla solo está medianamente sucia, utilice menos detergente que la cantidad recomendada.
• Cuando utilice una pastilla de detergente, consulte las instrucciones de fabricación que figuran en el paquete para colocar bien el detergente en el interior del lavavajillas (por ejemplo, en una cesta de cubiertos, un compartimento de detergentes, etc.).
• Cierre siempre la tapa del compartimento antes de añadir el detergente.

Recomendaciones para el lavado en lavavajillas de los utensilios y platos siguientes:

Lavado en lavavajillas prohibido

• Utensilios con mango de madera, porcelana o nacarados.
• Objetos de plástico que no resisten el calor. Vajilla antigua no resistente al calor o con piezas pegadas.
• Utensilios o platos cuyas piezas se han encolado.
• Objetos de estaño o de cobre.
• Vasos de cristal.
• Elementos de acero que puedan oxidarse.
• Platos de madera.
• Objetos de fibras sintéticas.

Lavado en lavavajillas poco aconsejable.

• Algunos tipos de vasos pueden deslucirse tras un gran número de lavados. Las piezas de plata y de aluminio tienden a desteñir durante el lavado.
• Los modelos esmaltados pueden estropearse si se lavan frecuentemente en la máquina.

Precauciones previas o posteriores a la carga de las cestas del lavavajillas

Para obtener el mejor rendimiento del lavavajillas, siga las instrucciones de carga siguientes. Las funciones de los componentes y de las cestas varían según el modelo.

Frote todos los alimentos que quedan en los platos. Remoje las cacerolas en las que se han quemado restos de comida para ablandarlos. No es necesario que aclare los platos bajo el agua.

Coloque los objetos en el lavavajillas de la manera siguiente:

1. Los objetos como tazas, vasos, tarros, cacerolas, etc. deben colocarse del revés.
2. Los elementos huecos o con cavidades deben inclinarse para que el agua pueda drenarse.
3. Todos los elementos deben bloquearse de forma que no puedan bascular.
4. Deben colocarse de forma que no obstruyan el paso de los brazos de aspersión durante el lavado.

Nota: Los elementos pequeños no deben lavarse en el lavavajillas ya que podrían caer fácilmente en los compartimentos.

• Coloque los objetos huecos como tazas, vasos, ollas y otros boca abajo para evitar que se estanque agua en su interior.
• Los platos y los utensilios no deben colocarse uno encima de otros, ni cubrirse con otros utensilios.
• Para evitar daños, no deben tocarse entre sí. Cargue los objetos grandes, más difíciles de lavar, en la cesta inferior.
• El compartimento superior se ha diseñado para la vajilla más delicada y más ligera como vasos, tazas de café o tazas de té.
• Los cuchillos de hoja grande colocados en posición vertical pueden suponer un peligro.
• Los objetos largos y/o afilados, como los cuchillos de carne, deben colocarse horizontalmente en la cesta superior, ya que pueden suponer un peligro.
• No cargue el lavavajillas en exceso. No coloque platos de tamaño no adecuado para el lavavajillas. Esto es importante para poder obtener los mejores resultados de lavado y limitar el consumo energético.

Vaciado del lavavajillas

Para evitar fugas de agua de la cesta superior a la cesta inferior, le aconsejamos que primero vacíe la cesta inferior y después la cesta superior.

10 Carga de la cesta superior

1 Hacia el interior

La cesta superior es adecuada para la vajilla más delicada y ligera, como vasos, tazas de té, de café, platillos, platos, platos redondos pequeños y sartenes (si no están muy sucias). Coloque la vajilla y los utensilios de manera que no sean desplazados por las aspersiones de agua.

Tenga en cuenta que:

Las sartenes, bandejas y otros siempre deben colocarse boca abajo. - Los platos hondos deben inclinarse para que el agua pueda drenarse. - La cesta inferior tiene las puntas replegables para poder cargar elementos más grandes o para poder cargar más vajilla.

Carga de la cesta inferior

(1) Hacia el interior

Le aconsejamos que coloque los elementos más grandes de la vajilla, más difíciles de limpiar, en la cesta inferior: cazuelas, sartenes, tapas, platos de servicio y boles. Coloque los platos de servicio y las tapas en los laterales de la cesta para evitar que bloqueen la rotación de los brazos de aspersión superiores.

Ajuste del compartimento superior

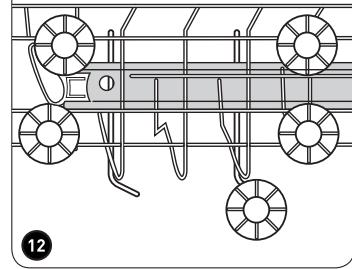

12 Posición inferior

13 Posición superior

Si fuera necesario, puede regular la altura del compartimento superior para conseguir más espacio para los utensilios más grandes colocados en el compartimento superior o inferior.

Ajuste de la cesta superior

La altura de la cesta superior se puede ajustar con el fin de obtener más espacio para los utensilios grandes, tanto para la cesta superior como inferior. La altura de la cesta superior se puede ajustar mediante la colocación de las ruedas a diferentes alturas en los rieles. Los utensilios largos, los cubiertos de servir, los cubiertos de ensalada y los cuchillos deben colocarse en el estante para que no obstaculicen la rotación de los brazos rociadores.

14 Plegar el estante de las tazas

Para colocar mejor las ollas y sartenes, pliegue los estantes de las copas.

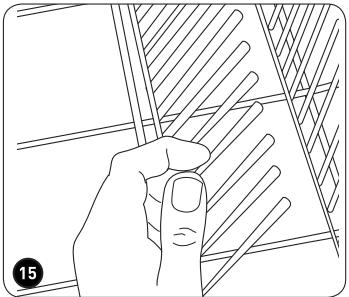

Plegar las puntas de la cesta inferior

Para colocar mejor las ollas y sartenes, pliegue las puntas.

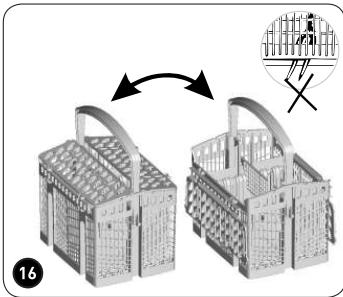

16 Cesta para los cubiertos

Para garantizar una mejor calidad de lavado, tenga en cuenta los siguientes puntos al cargar los cubiertos en el lavavajillas:

No los superponga; - Coloque los utensilios más largos en el medio; Colóquelos boca abajo; - Cargue los utensilios que tengan bordes afilados con estos boca abajo.

¡ATENCIÓN!

• No permitido usar utensilios que sobresalgan de la parte inferior. ¡Siempre cargue utensilios afilados con la punta afilada hacia abajo!

Puesta en marcha de un programa de lavado

Cuadro del Ciclo de lavado

Progra- ma	Información sobre el ciclo	Descripción del ciclo	Deter- gente (pre/ lavado)	Dú- ra- ción del ciculo (min)	Ener- gía (kWh)	Agua (I)	Abri- llan- tador
A Automática	Lavado con detector automático, vajilla lige- ra, normal o especial- mente sucia, con o sin partículas de alimentos secas.	Prelavado (45 °C) Lavado automático (45 a 55 °C) Aclarado Aclarado (65 °C) Secado	5/30 g (1 o 2 piezas)	150	0,9~1,3	11~15	√
Intensivo	Para vajillas muy su- cias: platos, fuentes, vasos, sartenes y bo- les que no han sido tratados durante mu- cho tiempo. Se aplica tanmaybe para eliminar la comida pegada du- rante tiempo en el la- vavajillas.	Prelavado (50 °C) Lavado (60 °C) Aclarado Aclarado Aclarado (70 °C) Secado	5/30 g (1 o 2 dosis)	175	1,6	17,5	√
Normal	Para vajillas con suciedad normal: fuentes, platos, vasos, sartenes y boles ligeramente sucios.	Prelavado (45 °C) Lavado (55 °C) Aclarado Aclarado (65 °C) Secado	5/30 g (1 o 2 dosis)	185	1,30	13,5	√
ECO (EN 50242*)	Ciclo estándar diario para vajillas con suciedad normal: fuentes, platos, vasos, sartenes y vasos.	Prelavado Lavado (45 °C) Aclarado (65 °C) Secado	5/30 g (1 o 2 dosis)	195	0,93	10	√

Español

Progra- ma	Información sobre el ciclo	Descripción del ciclo	Deter- gente (pre/ lavado)	Dú- ra- ción del ciculo (min)	Ener- gía (kWh)	Agua (Ⅰ)	Abri- llan- tador
Cristal	Para vajillas poco su- cias y frágiles: vasos, cristalerías, porcela- na...	Prelavado Lavado (40 °C) Aclarado Aclarado (60 °C) Secado	5/30 g (1 pieza)	130	0,9	13	√
90'	Para vajillas poco sucias que no necesitan un secado intenso.	Lavado (65 °C) Aclarado Aclarado (65 °C) Secado	35 g (1 pieza)	90	1,35	12,5	√
Rápido	Un ciclo corto para una vajilla poco su- cia y que no necesita secado.	Lavado (45 °C) Aclarado (50 °C) Aclarado (55 °C)	25 g	30	0,75	11
Enjuagar	Para enjuagar los platos que planea lavar ese día, pero más tarde	Prelavado		15	0,02	4

Observaciones:

EN 50242*: el programa Eco es el programa de prueba según la norma EN 50242 con las características siguientes: - Capacidad: 14 cubiertos - Posición de la cesta superior: ruedas superiores en los raíles - Abrillantador en la posición 6 - El consumo en modo de marcha (PI) es de 0,49 W y en el modo de espera (PO) es de 0,45 W. La corriente se desconectará automáticamente 30 horas antes de finalizar el programa.

Puesta en marcha del aparato

Puesta en marcha de un ciclo de lavado

1. Extraiga los compartimentos inferior y superior, coloque la vajilla sucia y empuje los compartimentos. Es recomendable primero cargar el compartimento inferior y después el superior.
2. Añada el detergente.
3. Enchufe el cable a la toma de pared. La fuente de alimentación es de 220-240 V 50 Hz, las especificaciones de la toma son 250 V 10 A.
4. Empuje un poco la puerta para cerrarla correctamente. Nota: al cerrar completamente la puerta, se escucha un clic.
5. Abra el grifo del agua con toda la presión.
6. Pulse el botón encendido/apagado.
7. Pulse el botón del programa. El programa de lavado cambia a: ECO → → → → → → → → → → → → →
8. Una vez seleccionado el programa, se encenderá el indicador correspondiente.
9. Presione ▶ II. El lavavajillas empieza a funcionar.

Observación: Si pulsa el botón II durante la operación del ciclo, el indicador luminoso de lavado dejará de parpadear y el lavavajillas emite un pitido cada minuto hasta que se vuelve a pulsar el botón II para reactivar el ciclo de lavado.

Cambio de programa

Un programa solo se puede cambiar poco después de empezar y antes de que se vierta el detergente. De lo contrario, debe volver a llenar el dispensador de detergente.

Pulse el botón >Il; el lavavajillas entra en el modo de pausa. Pulse el botón Programme durante 3 segundos como mínimo. Ahora, ya puede seleccionar un nuevo programa de lavado.

Vuelva a pulsar el botón Depart/Pause para empezar el lavado.

Observación: si abre la puerta durante el ciclo, la máquina entra automáticamente en el modo de pausa. El indicador luminoso del programa deja de parpadear y el lavavajillas emite un pitido cada minuto hasta que se cierra de nuevo la puerta. Después de haber cerrado la puerta, el lavavajillas reanudará el ciclo automáticamente al cabo de 10 segundos.

¿Se ha olvidado de meter un plato?

Si se ha olvidado de meter un plato en el lavavajillas, puede añadirlo en cualquier momento antes de que se abra el dispensador de detergente.

1. Pulse Depart/Pause para parar el lavavajillas.
2. Abra la puerta.
3. Añada el plato.
4. Cierre la puerta.
5. Pulse Depart/Pause para que la máquina empiece a funcionar transcurridos 10 segundos.

Al final del ciclo de lavado

Una vez terminado el ciclo de lavado, sonará una alarma durante 8 segundos y se parará. Pulse en Marcha/Paro para apagar el lavavajillas y cierre el grifo del agua. Abra la puerta del lavavajillas. Espere una hora antes de descargar el lavavajillas para evaporar. Manipular los platos y utensilios aún calientes y más propensos a romperse. Asimismo, esto mejora el secado.

Apagar el lavavajillas

Cuando el indicador luminoso se encienda y no parpadee, el programa de lavado ya habrá terminado.

1. Apague el lavavajillas pulsando el botón Marcha/Paro.
2. Cierre el suministro de agua.

Abra la puerta con cuidado. ¡Puede escapar vapor al abrir la puerta!

Los platos calientes son sensibles a los golpes. Déjelos enfriar durante unos 15 minutos antes de sacarlos del lavavajillas. A continuación, abra completamente la puerta, déjela abierta y espere unos minutos antes de retirar los platos. De esta forma, se enfriarán y secarán más rápido.

Descargar el lavavajillas

Es normal que el lavavajillas esté mojado en el interior.

Primero vacíe la cesta inferior y después el compartimento superior. De esta forma, evitará que el agua del compartimento superior caiga encima de los platos del compartimento inferior.

ADVERTENCIA

Es peligroso abrir la puerta durante el lavado, ya que el agua caliente podría provocarle quemaduras.

Mantenimiento y limpieza

Sistema de filtrado

17

Para su comodidad, hemos colocado la bomba de evacuación y el sistema de filtrado a su alcance en el interior de la cuba.

El sistema de filtrado está compuesto por 3 elementos: el filtro principal, el filtro de residuos y el microfiltro.

① Filtro principal: las partículas de alimentos y la suciedad atrapadas por este filtro son pulverizadas por un chorro especial del brazo de aspersión inferior y dirigidas al tubo de evacuación. ② Filtro de residuos: los elementos más grandes, como trozos de cristal o huesos, que podrían atascar el tubo de evacuación son atrapados en el filtro de residuos. Para retirar un elemento atrapado en este filtro, pulse con cuidado las pestañas de la parte superior del filtro y retírelo.

3 Microfiltro: este filtro atrapa los residuos alimentarios y la suciedad en la zona de aspiración y evita que se depositen en la vajilla durante el ciclo de lavado.

Revise los filtros después de cada uso para evitar obstrucciones. - Al desenroscar el filtro de residuos, puede sacar el sistema de filtrado completo. Retire todos los residuos y limpie los 3 filtros en agua corriente.

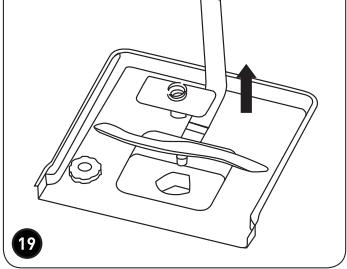

18 Gire el filtro hacia la izquierda. 19 Retire el filtro tirando hacia arriba.

Nota: los pasos 1 y 2 indican cómo retirar el filtro. Para volver a colocarlo, siga estos mismos pasos en el sentido inverso.

Para limpiar el filtro de residuos y el microfiltro, utilice un cepillo. Vuelva a montar las piezas del filtro y coloque el conjunto en el lavavajillas, en su lugar y presionando hacia abajo.

Nunca debe utilizar el lavavajillas sin los filtros. Una posición incorrecta del filtro puede reducir el nivel de rendimiento del aparato y estropear la vajilla y los utensilios.

¡PRECAUCIÓN! No utilice nunca el lavavajillas sin el filtro colocado.

Limpieza de los brazos de aspersión

La limpieza de los brazos de aspersión es necesaria ya que los productos químicos que contiene el agua pueden bloquear los chorros y los cojinetes de los brazos de aspersión.

20 Cómo quitar el brazo superior del rociador:

• Sujete la tuerca.
• Gire el brazo en el sentido horario para quitarlo.

Cómo quitar el brazo inferior del rociador:

• Tire hacia arriba el brazo del rociador.
• Lave el brazo con agua tibia y jabón y utilice un cepillo suave para limpiar los chorros. Vuelva a colocar los brazos después de haberlos lavado cuidadosamente.

Cuidado del lavavajillas

• Limpie el panel de control usando un paño ligeramente humedecido. Séquelo bien.
• Para la carcasa, use una buena cera abrillantadora. Nunca utilice objetos puntiagudos, estropajos o productos de limpieza agresivos sobre ninguna parte del lavavajillas.

21 Limpieza de la puerta

Para limpiar el contorno de la puerta, utilice solo un paño suave y húmedo. Para evitar que entre agua en la cerradura de la puerta y en los componentes eléctricos, no utilice limpiadores en aerosol de ningún tipo.

De igual manera, nunca utilice limpiadores o esponjas de nailon en las superficies externas ya que podrían rayar el revestimiento. Asimismo, algunas servilletas de papel también pueden rayar o partir marcas en la superficie.

PRECAUCIÓN

Nunca utilice detergentes en pulverizador para limpiar la puerta ya que podrían dañar la cerradura y los componentes eléctricos. No utilice agentes abrasivos o servilletas de papel ya que podría rayar o manchar la superficie de acero inoxidable.

Protección del lavavajillas ante heladas

Si deja el lavavajillas en un lugar sin calefacción durante el invierno, solicite a un servicio técnico que realice lo siguiente:

1. Cortar el suministro eléctrico del lavavajillas y sacar los fusibles o apagar el disyuntor.
2. Cortar el suministro de agua y desconectar el tubo de entrada de agua de la válvula de agua.
3. Vaciar el agua del tubo de entrada y de la válvula (utilizar una cacerola para recuperar el agua).
4. Conectar el tubo de entrada de agua a la válvula de agua.
5. Retirar la tapa de plástico de la zona de aspiración de la cuba y utilizar una esponja para recoger el agua.

Mantener el lavavajillas en buen estado

Después de cada lavado - Después de cada lavado, cierra el suministro de agua de la máquina y deja la puerta ligeramente entreabierta para que la humedad y los malos olores no se acumulen en el interior.

Retirar la toma de corriente - Antes de realizar tareas de limpieza o mantenimiento, desenchufe siempre el cable de la toma de pared. No corra riesgos.

No limpiar con disolventes o abrasivos - Para limpiar el exterior y las piezas de goma del lavavajillas, no utilice productos disolventes o abrasivos. En su lugar, utilice un paño húmedo con agua tibia y jabón. Para eliminar las manchas de las superficies internas, utilice un paño húmedo con agua, un poco de vinagre blanco o un producto de limpieza especialmente apto para lavavajillas.

Si se va de vacaciones - Si se va de vacaciones, es recomendable que realice un ciclo de lavado con el lavavajillas vacío y luego lo desenchufe de la corriente, cierre la alimentación del agua y deje la puerta de la máquina entreabierta. De esta forma, conservará la junta de estanqueidad durante más tiempo y evitará la acumulación de malos olores en el interior de la máquina.

Traslado de la máquina - Si debe mover la máquina, intente mantenerla en posición vertical. Si fuera absolutamente necesario, puede inclinarla hacia atrás.

Juntas de estanqueidad - La formación de malos olores dentro del lavavajillas puede proceder de restos de comida que han quedado en la junta de estanqueidad. Una limpieza periódica con una esponja húmeda evitará estos problemas.

Reparación de averías

Problema	Causas posibles	Soluciones
El lavavajillas no funciona.	Ha saltado el fusible o el disyuntor.	Sustituya el fusible o reactive el disyuntor. Retire cualquier(other apa-rato que utilizece el本身就是o circuito que el lavavajillas.
	La alimentacion electrica está desactivada.	Compruebe que el lavavajillas está en marcha y la puerta bien cerrada. Compruebe que el cable de aliment-tacion está correctamente enchufado en la toma de pared.
	La presión del agua es débil.	Compruebe que el suministro de agua está correctamente connectado y la entrada de agua está abierta.
	La puerta del lavavajillas no se ha cerradocorrectamente.	Asegúrese de cerrar y encasar la puerta correctamente.
El agua del lavavajillas no bombea.	Retuerza la manguera dedesagüe.	Compruebe la manguera de desagüe.
	Filtro obstruido.	Compruebe el filtro basto.
	Fregadero obstruido.	Compruebe el fregadero para asegu-rar que desagüe bien. Si el fregadero no desagua,uede que necesite un fontanero en lugar de la asistencia技术水平cde laslavavajillas.
Agua de lavado en la cubeta.	Detergente inadequado.	Utilice el detergente especial para lavavajillas para evaporar la formacionde espuma de jabón. Si esta aparece,abra el lavavajillas ycede que la espuma se evapore.Añada 5 litros de agua fría a la cubeta. Cierre y encaje el lavavajillas y,a continuación, seleccione un ciclo.El lavavajillas desaguará primero el agua. Abra la puerta afterwards de que haya finalizzato el desagüe y com-pruebe si el agua de lavado ha desaparecido. Repita si Fuera necessario.

Español

Problema	Causas posibles	Soluciones
Agua de lavado en la cubeta.	Producto de aclaradoVERTID.	Siempre limpie de inmediatorial-quier productode aclarado que se hayaVERTID.
Interior de la cubeta manchado	Se ha usedodetergente con colorante.	Asegúrese de que el detergente no contiene colorante.
Película blanca en la superficie interior.	Minerales de agua dura.	Para limpiar el interior,use una esponja humeda con detergente para lavavajillas y guantes de goma. Nunca use other limpiador que no sea detergente para lavavajillas, ya que existe riesgo de espuma o agua de lavado.
Hay manchas de oxido en la cubertería.	Los objectos afectados no son resistentes a la corro-sión.	Escoja objectos resistentes a la corro-sión.
	El programano no se pone en marcha antes deañadir la sal. Hay restos de sal en el ciclo de lavado.	Una vezañadida la sal para lavavajillas,el programa de lavado rápidosiemplese spone en marcha:-sin vajilla en el lavavajillas y- sin seleccionar la funciona Turbo (en su caso).
	La taps del descalcificador está sueña.	Apretar la tapa.
Ruido de golpeteo en la cabina de lavado.	Un brazo del rociador está golpeando contra un objeto de la cesta.	Ponga el programa en pausa. Reor-ganice los objectos que obstruyen el brazo del rociador.
Ruido detraqueteoen la cabina de lavado.	La vajilla está sueña Dentro de la cabina de lavado.	Ponga el programa en pausa. Reor-ganice la vajilla.
Ruido de golpeteo en los tubos de agua.	Esto peut ser causado por la instalación in situ o por la sección transversal de la tuberia.	Esto no influye en el functionamento del lavavajillas. En caso de duda,contacte con un fontanero oficialdo.
Los platos no están limpios.	Los platos no se han coloca-do correctamente.	Consulte "Cargar cesta del lavavajillas".
	El programa no tiene la suficiente potencia.	Seleccion un programa más intenso.
	No se distribuya suficiente detergente.	Use más detergente, o cambie el detergente.
	Los objetivos bloquean la trayectoria de los brazos del pulverizador.	Reorganice los objetivos, de modo que el rociador pueda girar libremente.
	La combinación del filtro de la base de la cubina de lavado no está limpia o bien instalada. Estó可以选择 ser porque la tobera del brazo del rociador está obstruido.	Limpie y/o instale correctamente la combinación del filtro. Limpie la tobera del brazo del rociador.
Turbiedad en la cristalería.	Combinación de descalcificador y demasiado deter-gente.	Use menos detergente si tiene descalcificador y selección un ciclo más corto para lavar la cristalería.
Marcas grises o negras en los platos.	Los utensilios de aluminio han raspado los platos.	Utilice un producto de limpieza suave para eliminar estas marcas.
Queda deter- gente en el vaso dispensa-dor.	Los platos bloquean el vaso del detergente.	Recolque la vajilla correctamente.
Los platos no seSCAN.	Carga incorrecta.	Cologne el lavavajillas como sugieren lasindicaciones.
	Muy poco abrillantador.	Incremente lacantidad de abrillan-tador/rellene el dispenser del abrillantador.
	Se han quitado los platos demasiado antes.	No vacé el lavavajillas de inmediato afterwards del lavado. Abra ligeramente la puerta para que puedaEARl evapor. Descargue el lavavajillas solo si los platos no están demasiado calientes al tact. Primero, vacie la cesta inferior. Este evitará que el agua de la cesta superior caiga en los platos.

Español

Problema	Causas posibles	Solución
Los platos no se secan.	Se ha selecciónado un programa equivocado.	La temperature de lavado en el programa corte es más bajo. Este significa un rendimiento de limpieza más bajo. Escoja un programa con un periodo de lavado largo.
	Use un cubertería con un revestimiento de baja calidad.	El desagüe del agua es más complicado con这些东西 objetivos. La cubertería o los platos de este tipo no son adecuados para lavar en el lavavajillas.

Antes de solicitar el servicio de reparación

Códigos de error

Cuando se producen algunos fallos de funcionamiento, la máquina muestra los códigos de error para indicarlos:

Códi-gos	Significado	Causas posibles
E1	Periode de entrada mayor.	·El grifo no está abierto. ·La entrada de agua está limitada. ·La presión del agua esblemado bajo.
E3	No alcanza la temperatura requerida.	·Funcionamiento incorrecto del elemento de calefacción.
E4	Desbordimiento	·Algunos componentes del lavavajillas tienen fugas.
Ed	Fallo de communicatoración entre la plaza principal y el display PCB.	·Abra el circuito o interruppa el cableado para la communicatoración.

ATENCIÓN

Si se produce una fuga, corte la entrada de agua principal antes de solicitar la ayuda de un servicio técnico. Si se ha acumulado agua en la base debido a una fuga, vacíela antes de volver a poner en marcha el lavavajillas.

Instrucciones de instalación

Colocación de la máquina

Coloque la máquina en un lugar adecuado. La parte posterior debe estar en contacto con el muro posterior y los lados a lo largo de los armarios o muros adyacentes. El lavavajillas está equipado con los tubos de distribución y de drenaje del agua, que se pueden colocar a la izquierda o a la derecha para poder la instalación.

Dimensiones del armario: menos de 5 mm entre la altura del lavavajillas y el armario, y la puerta exterior alineada con el armario.

① Entrada eléctrica, de drenaje y de entrada de agua 2 Espacio entre la parte inferior del armario y el suelo

23 Espacio mínimo con la puerta abierta

① Lavavajillas (2) Puerta del lavavajillas ③ Armario

24 Instalación del panel estético 1 Anclaje mágico 25 Dimensiones e instalación del panel estético

26 Instalación del panel estético de madera

1 Retire los 4 tornillos cortos Fije los 4 tornillos largos

Pasos para la instalación del lavavajillas

27 ① Instale la puerta del mueble en la puerta exterior del lavavajillas con la ayuda de los soportes incluidos. Consulte la ilustración para el posicionamiento de los soportes.

2 Ajuste de la tensión del resorte de la puerta: los resortes de las puertas se ajustan en la fábrica a la tensión correcta para la puerta exterior.

Si instala el panel estético de madera, deberá ajustar la tensión del resorte de la puerta.

Gire el tornillo de ajuste para tensar o aflojar el cable de acero.

La tensión del resorte de la puerta es correcta cuando la puerta descansa en posición horizontal totalmente abierta y se cierra al levantarla ligeramente con un dedo.

Conecte el tubo de llegada a la fuente de agua fría.

Conecte el tubo de drenaje.

Enchufe el cable de alimentación.

Coloque la tira de condensación en el lado inferior de la encimera. Asegúrese de que la tira de condensación esté alineada con el borde de la encimera.

Coloque el lavavajillas en su lugar.

27 Nivele el lavavajillas. La pata trasera se puede ajustar desde la parte frontal del lavavajillas mediante el tornillo hexagonal situado en el centro de la base del lavavajillas con la pala de una llave hexagonal. Para ajustar la pata delantera, use un destornillador plano y gírela hasta que el lavavajillas esté nivelado.

El lavavajillas debe estar nivelado para el correcto funcionamiento bajo la rejilla de platos y un rendimiento de lavado adecuado.

• Coloque un nivel de burbuja en la puerta y en la guía deslizante del estante, bajo del compartimento, para verificar que el lavavajillas esté nivelado.
• Nivele el lavavajillas ajustando las 3 patas de nivelación individualmente.
• Al nivelar el lavavajillas, procure no volcarlo.

Altura máxima de ajuste del pie: 50 mm.

El lavavajillas debe estar seguro en su lugar. Para ello, existen 2 métodos:

6 Superficie de trabajo normal: inserte el gancho de instalación en la ranura del panel lateral y fíjelo a la encimera con los tornillos de madera. 7 Superficie de trabajo en mármol o granito: fije el lado con el tornillo.

Conexión eléctrica

Consulte la etiqueta de datos para saber la tensión y enchufe el lavavajillas en una fuente de alimentación eléctrica adecuada, con un fusible que cumpla con la norma de 10 amperios. Se recomienda el uso de un fusible retardado o de un disyuntor para garantizar un circuito separado solo para este aparato.

Compruebe que dispone de una toma de puesta a tierra adaptada.

Conexión eléctrica

Después de confirmar que los valores de tensión y de frecuencia del hogar se corresponden con los indicados en la placa de datos y que el sistema eléctrico es adecuado para la tensión máxima indicada en la placa de datos, inserte el enchufe en la toma de corriente conectada a tierra. Si la toma de pared en la que debe enchufarse la máquina no es adecuada para el enchufe, sustitúyala antes de utilizar un adaptador o dispositivo similar, ya que podría provocar un sobrecalentamiento y quemaduras.

Instrucciones para la conexión con puesta a tierra

Este aparato debe conectarse a tierra. En caso de configuración incorrecta o avería, la conexión con toma de tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de menor resistencia a la corriente eléctrica. Este aparato está equipado con un cable de alimentación provisto de conductor de puesta a tierra y de toma de puesta a tierra. La toma debe enchufarse a una toma de pared adecuada y con puesta a tierra conforme a todos los códigos y ordenanzas locales.

ATENCIÓN

No utilice ningún cable de extensión eléctrico o caja de conexiones con este aparato.

En ningún caso, corte o retire el tercer hilo de puesta a tierra del cable de alimentación eléctrica.

La instalación de los tubos y equipos eléctricos deben realizarla profesionales.

¡Peligro de electrocución! Corte el suministro eléctrico antes de instalar el lavavajillas.

El incumplimiento de esta advertencia puede suponer un peligro de electrocución e incluso de muerte.

Conexión al agua fría

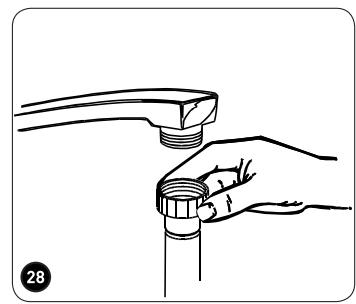

28 Conecte el tubo de agua fría a una boquilla con rosca de 1,90 cm y asegúrese de que está fuertemente enroscado.

Si la canalización de agua es nueva o no se ha utilizado durante un largo periodo de tiempo, deje correr el agua durante un rato hasta que sea clara y sin impurezas. Si no tiene en cuenta esta precaución, podrá provocar un atasco en la entrada del agua y dañar la máquina.

ATENCIÓN

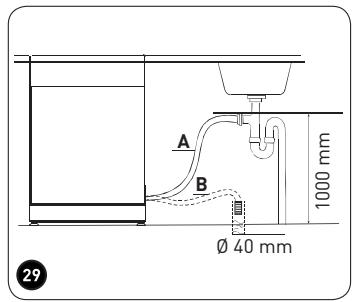

29 Conexión del cable de evacuación

Inserte el tubo de evacuación del agua en el conductor de evacuación principal con un diámetro mínimo de 40 mm, evitando que el tubo se doble o se aplaste. La altura del tubo debe ser inferior a 1.000 mm (1 m). El extremo libre del tubo no debe sumergirse en el agua para evitar el reflujo.

Enganche el tubo de desagüe en el sentido A o B.

¿Cómo evacuar el agua acumulada en las tuberías?

Si la evacuación del agua está a más de un metro del suelo, el exceso de agua no se puede evacuar del tubo. Deberá vaciar el agua en un cubo o en un recipiente lo bastante grande, fijado en las cotas indicadas en el párrafo anterior.

Evacuación del agua

Conecte el tubo de evacuación del agua. El tubo de evacuación del agua debe instalarse correctamente para evitar fugas. Asegúrese de que el tubo no está doblado o aplastado.

Tubo de extensión

Si fuera necesario, utilice un tubo de extensión para la evacuación; el tubo debe tener las mismas características y no debe superar los 4 metros de longitud. Si este fuera el caso, el rendimiento y el funcionamiento del lavavajillas pueden verse alterados.

Conexión de sifón

La conexión del tubo de evacuación del agua puede colocarse directamente en un sifón si la altura no sobrepasa 1 metro en relación con la parte inferior del lavavajillas. El tubo de evacuación debe sujetarse con una abrazadera adecuada.

Puesta en marcha del lavavajillas

Compruebe los siguientes puntos antes de poner el lavavajillas en marcha.

1. El lavavajillas está nivelado y fijo;
2. La válvula de entrada de agua está abierta;
3. No existe ninguna fuga en las conexiones a la red de agua;
4. Los hilos eléctricos están bien conectados;
5. Dispone de electricidad;
6. Los tubos de drenaje y de entrada de agua están conectados;
7. Todos los materiales del embalaje y las etiquetas del lavavajillas se han retirado.

ATENCIÓN

Después de la instalación, se recomienda que guarde este manual impreso. Su contenido es muy útil para los usuarios.

Embalaje y medioambiente

Cómo desechar los materiales del embalaje

Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte. Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse a la basura, sino que debe depositarse en la unidad de clasificación de residuos de su localidad. La valorización de los residuos permite contribuir a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por ello que su aparato, tal y como se señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
